Люфт хвостовика заднего моста нива: возможные причины и методы устранения

Ставим редуктор с другим передаточным числом

Что будет, если заменяемый редуктор имеет отличные от установленного параметры? Для примера рассмотрим передаточные числа редукторов ВАЗ. Линейка агрегатов представлена четырьмя редукторами. Их числа укладываются в диапазон от 3,9 до 4,44.

Редуктор с числом 3,9 будет самым быстрым из семейства, а с числом 4,44 — самым тяговитым. Потому как в первом случае передаваемая входным валом мощность уменьшается только в 3,9 раза против 4,44. Получается, что если редуктор быстрее передает момент вращения, автомобиль становится более «шустрым». Если заменить редуктор на вариант с пониженным передаточным числом, машина медленнее разгоняется, но становится более проходимой и тяговитой.

При установке редуктора с отличным от заводского числом в обязательном порядке следует проверять показания спидометра. Чаще всего он начинает привирать. Проблема может решаться регулировкой, а иногда приходится менять тросик спидометра. Самое сложное при работах по замене редуктора — это не снятие и установка, как может показаться изначально, а регулировка и настройка. Без грамотной регулировки даже правильно подобранный редуктор можно привести в негодность за несколько тысяч пробега.

Типичные поломки редуктора и их причины

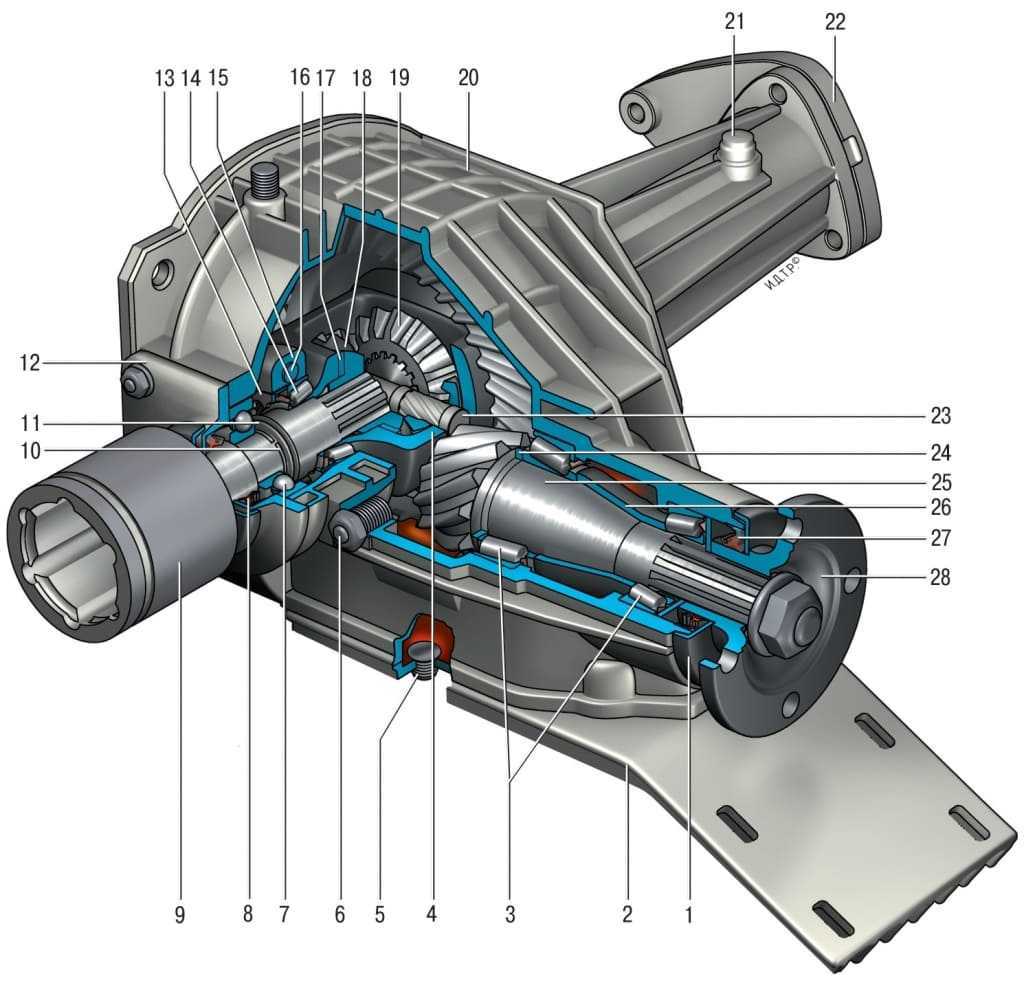

Задний редуктор ВАЗ 2107 является надёжным устройством, которое весьма устойчиво к механическому износу. Тем не менее со временем детали постепенно изнашиваются даже в редукторе. И тогда водитель начинает слышать характерный хруст или вой, раздающийся в районе заднего моста или в районе одного из задних колёс. Вот почему это происходит:

одно из колёс заклинило, так как одна из задних полуосей деформировалась. Такое происходит крайне редко, обычно после сильнейшего удара по одному из колёс. В этом случае полуось деформируется настолько, что колесо не может нормально вращаться. Если деформация незначительна, то колесо будет вращаться, однако при вращении будет слышен характерный вой, раздающийся из-за повреждённого колеса. Устранить такую поломку самостоятельно не представляется возможным. Для выпрямления полуоси водителю придётся обращаться к специалистам;
хруст в редукторе при движении автомобиля. Это более распространённая проблема, с которой рано или поздно столкнётся каждый водитель старой «семёрки». Хрустеть редуктор начинает после того, как в главной передаче износится несколько зубцов и шлицы на полуосях. При очень сильном износе зубцы могут сломаться. Происходит это как из-за усталости металла, так и из-за плохой смазки редуктора (это наиболее вероятная причина, так как смазка в редукторе «семёрки» часто уходит через сапун и через фланец хвостовика, которые никогда не отличались герметичностью). В любом случае ремонту такая поломка не подлежит, и шестерни со сломанными зубьями придётся менять;
износ подшипника на полуоси. Это ещё одна причина возникновения характерного скрежета за колесом. Если разрушился подшипник, то ехать на таком автомобиле нельзя, поскольку колесо может просто отпасть во время движения. Единственный вариант решения — вызов эвакуатора и последующая замена изношенного подшипника. Сделать это можно как своими силами, так и в сервисном центре.

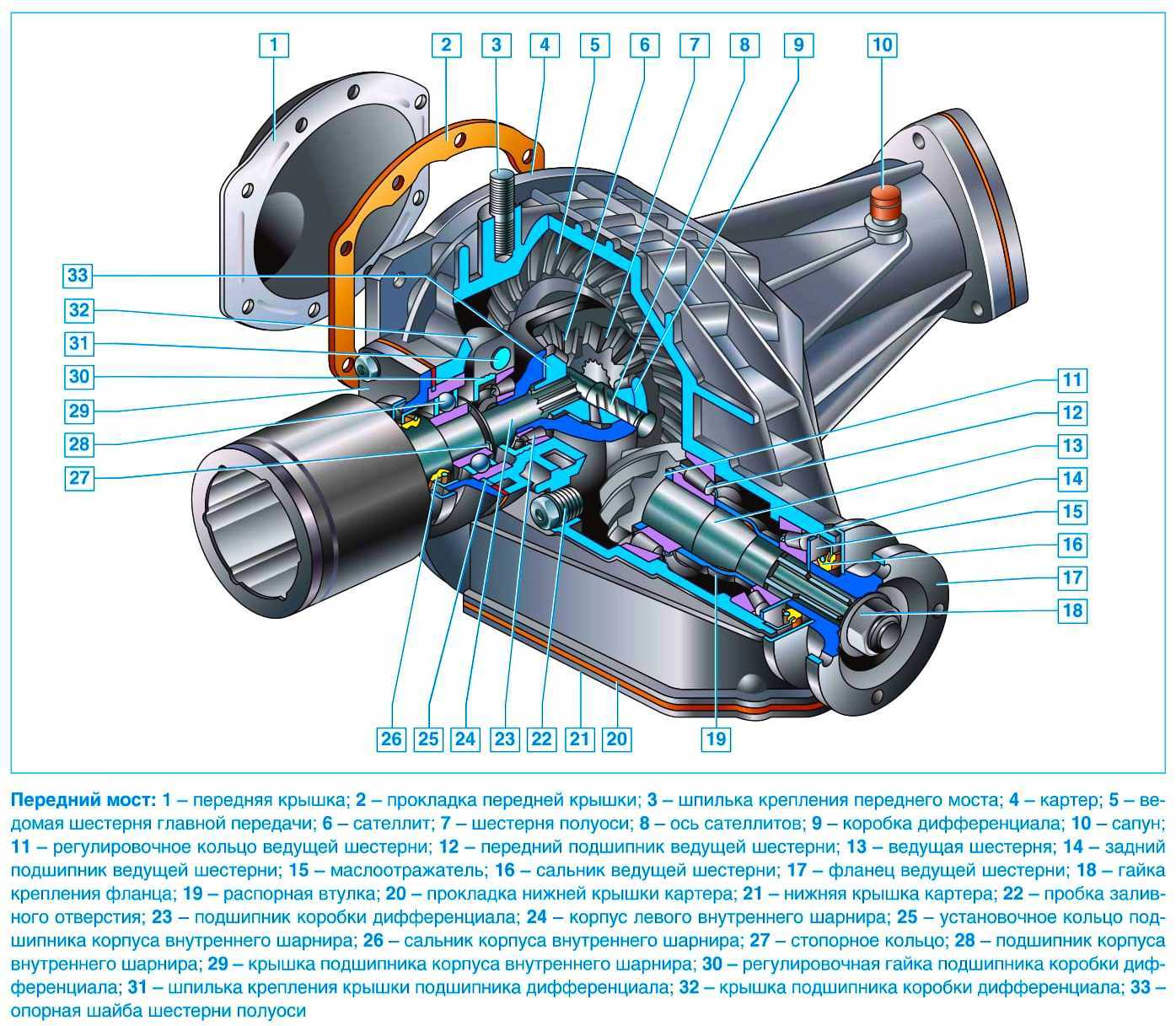

Разборка и сборка редуктора переднего моста Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 17 мм
Керн
Молоток малый
Бородок
Вороток под торцевую насадку
Удлинитель для торцового воротка
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Насадка на вороток 19 мм
Съемник подшипников
Выколотка из мягкого металла
Приспособление из старой ведущей шестерни
Уровень
Щуп плоский
Динамометрический ключ
Монтажная лопатка
Динамометр
Плоскогубцы
Штангенциркуль
Тиски

Детали и расходники:

Прочная нитка
Подшипники дифференциала
Шестерни полуосей
Ведомая шестерня
Вал ведущей шестерни
Конический подшипник вала ведущей шестерни
Распорная втулка
Манжета
Гайка фланца
Керосин
Ветошь
Регулировочное кольцо
Прокладка передней крышки к картеру редуктора.
Прокладка нижней крышки картера редуктора переднего моста.

Примечание:

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

2. Снимаем крышку.

3. Снимаем прокладку.

4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

7. Снимаем со шпилек шайбы.

8. Поддев отверткой.

9. Снимаем крышку левого подшипника коробки дифференциала.

10. Потянув за болт, снимаем крышку.

11. Вынимаем регулировочные гайки.

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

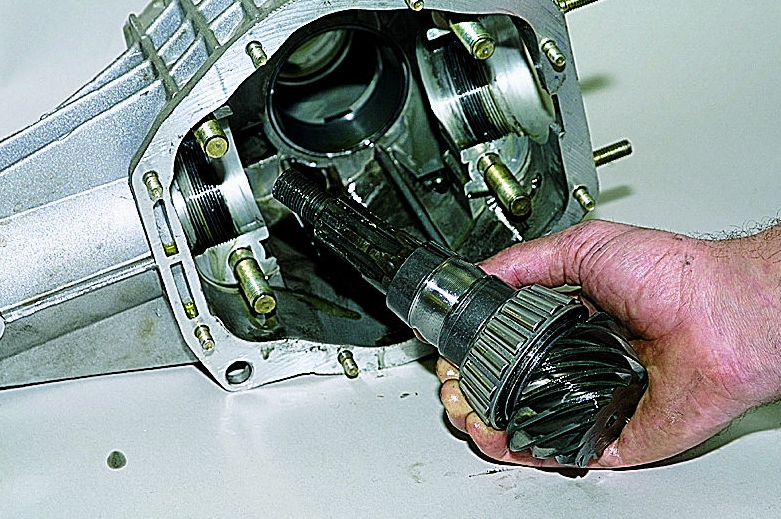

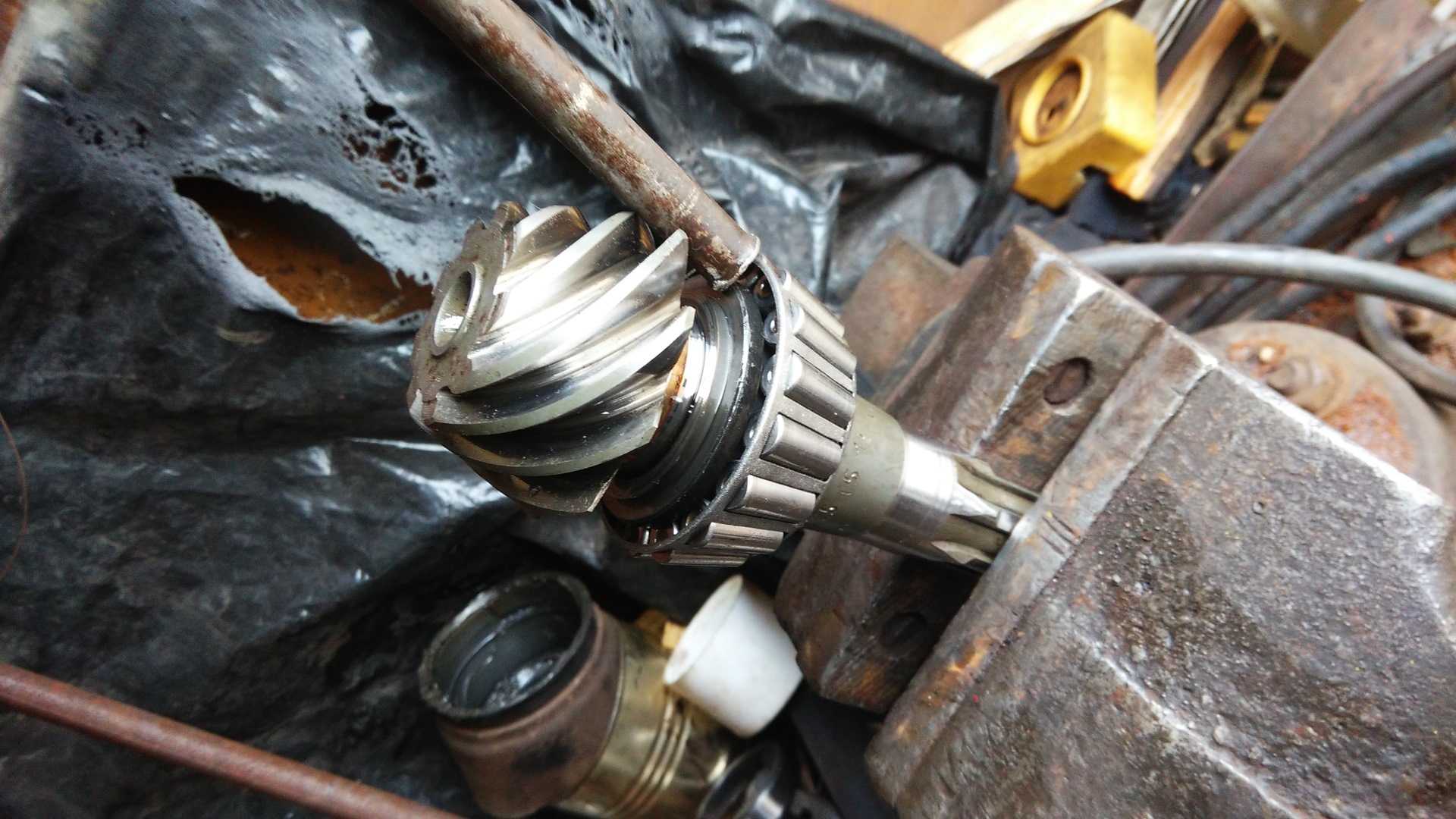

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

17. Вынимаем кольцо.

18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.

21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.

Примечания:

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Как заменить сальник редуктора заднего моста ВАЗ 2107 своими руками: пошаговая инструкция.

Зафиксируйте карданный вал с помощью отвертки/монтажной лопатки идентично фотографии и выверните 4 болта крепления карданной передачи.

Аккуратно подвесьте, например, на веревку к глушителю, отсоединенный вал.
Определите момент сопротивления прокручиванию ведущей шестерни (он поможет вам не наделать ошибок при сборке), это можно сделать по-разному.

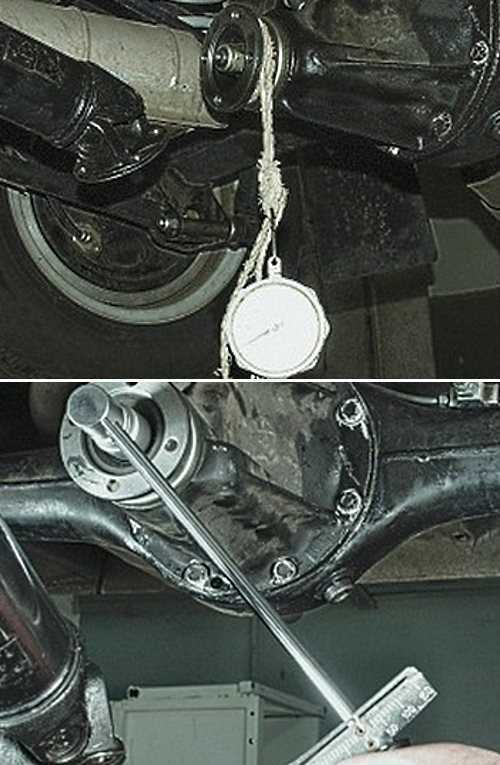

Способ №1 – самый точный – предусматривает использование динамометрического ключа или динамометра и веревки.

В случае использования последних инструментов намотайте веревку на фланец в пару оборотов, как показано на фото, и присоедините к ее свободному концу динамометр. Затем начните сматывать веревку, постепенно отттягивая прибор

Как только фланец начнет вращаться вместе с веревкой, обратите внимание на показания прибора и запишите их. После замены сальника и установки всего на свои места эта цифра должна остаться без изменений. Если в качестве помощника вами был выбран динамометрический ключ, проследите, чтобы диапазон его измерений (шкала) был не менее 147 Н·см (15 кгс·см), и начните заворачивать им гайку крепления фланца

То усилие, которое потребуется вам, чтобы сдвинуть ее с места и есть нужный момент сопротивления

Если в качестве помощника вами был выбран динамометрический ключ, проследите, чтобы диапазон его измерений (шкала) был не менее 147 Н·см (15 кгс·см), и начните заворачивать им гайку крепления фланца. То усилие, которое потребуется вам, чтобы сдвинуть ее с места и есть нужный момент сопротивления.

Способ №2 – пригодится тем, у кого нет под рукой никакого измерительного оборудования, зато есть цветной маркер. Все, что нужно, — сделать с его помощью 2 отметки: первую на гайке, вторую на самом фланце – так, как показано на фото.

Обратите внимание на метку гайки – она должна быть сделана именно сверху, а не на гранях, в противном случае при отворачивании она может просто-напросто стереться

С помощью воротка и накидной головки открутите центральную крепежную гайку фланца редуктора, но прежде сам фланец придется застопорить. Удобнее всего это делать с помощью самодельного ключа, изготовленного из отрезка трубы и двух болтов (см. фото).

ВАЖНО!
В случае использования для определения момента сопротивления маркерных меток, обязательно считайте, сколько полных оборотов сделает гайка относительно фланца, пока полостью не будет выкручена. Предположим, таких оборотов она совершила 15, значит в процессе сборки данного элемента гайку нужно будет закрутить именно на 15 оборотов, а потом просто совместить ее метку и метку на фланце.

Демонтируйте фланец (на фото он указан стрелкой синего цвета) с помощью специального съемника (на фото указан стрелкой красного цвета) или молотка и деревянной проставки (в ее качестве можно использовать дощечку).
Любым подручным инструментом (отверткой, гаечным ключом или др.) подденьте сальник и извлеките его из установочного отверстия.

Место, где был установлен резиновый манжет тщательно протрите тряпкой от грязи. Чтоб вы все правильно сделали, мы указали стрелками те места, где нужно вытирать. Сальник на этом фото уже очищен.

Возьмите новый резиновый манжет и смажьте его рабочую поверхность (она показана стрелкой) – ту, которая будет входить в отверстие – смазкой Литол-24.

Установите сальник редуктора заднего моста на его посадочное место с помощью оправки (ей может выступать обычная металлическая труба, старый подшипник и пр.) подходящего диаметра.

Оправка должна упираться ровно в край сальника: ставите оправку на манжет и начинаете бить по ней до тех пор, пока последний не будет «утоплен» на глубину 1,7-2 миллиметра от торца редуктора.

Проверять себя в данном случае удобнее всего штангенциркулем, хотя за неимением такого сгодиться и простая линейка.

Смажьте рабочую поверхность резинового манжета изнутри чистым маслом, так же поступите и с фланцем. Во-первых, дополнительная смазка в таких деталях никогда не бывает лишней, а во-вторых, данное действие будет способствовать лучшей запрессовке.
Завершите замену сальника редуктора заднего моста ВАЗ 2107 установкой в обратной последовательности всех снятых ранее деталей, но не забудьте про правильный момент сопротивления, в противном случае вы рискуете очень скоро вернуться к ремонту, но уже не резинового манжета, а редуктора, задней втулки и еще целого ряда деталей.

Парк ЗР > Chevrolet Niva

Сергей Мишин

, редактор журнала «За рулем» (отдел автомобильной информации):

— Антон, день добрый! Посмотрели видео, ссылку на которое вы прислали:

Не совсем понимаю, в чем вопрос. Лично я не увидел никаких «страшилок». Не могу согласиться с тем, что все это касается «новых автомобилей» во множественном числе. На мой взгляд, это рассказ про единичный случай. И не факт, что это заводской брак. Пожалуй, данная история однозначно говорит лишь о некомпетентности дилера. Непонятно, зачем было менять раздаточную коробку.

Налицо щелчки в редукторе передней оси и в одном из ШРУСов карданного вала. Могу предположить, что главный «виновник» трансмиссионных стуков — именно редуктор передней оси, а люфт в его гипоидном зацеплении мог спровоцировать интенсивный износ ШРУСа.

Люфт в гипоидном зацеплении мог быть неправильно отрегулирован при сборке (заводской брак), что весьма маловероятно. Кстати, при желании это зацепление можно регулировать. Однако не исключаю вероятность того, что люфт появился вследствие неправильной эксплуатации автомобиля — в результате езды на твердых дорогах с включенной межосевой блокировкой, которая обеспечивает жесткую связь между ведущими осями.

Дело в том, что в поворотах и даже при движении по прямой на неровной дороге все четыре колеса автомобиля проходят разные пути. И если у колес нет возможности проскальзывать (как, например, на снегу или льду), то происходит интенсивный износ элементов трансмиссии. В первую очередь деталей гипоидного зацепления в межколесных редукторах, особенно в переднем.

В данном случае я бы проанализировал масло в переднем редукторе и осмотрел шестерни гипоидного зацепления. Если в масле есть металлическая стружка, а на шестернях следы износа — значит, люфт появился в процессе эксплуатации из-за неправильных режимов движения.

Проведите небольшой эксперимент. Сделайте на сухом асфальте пару кругов с минимальным радиусом (межосевая блокировка должна быть обязательно выключена). Теперь, оставив передние колеса вывернутыми, выключите двигатель, включите нейтраль в коробке передач и прокатите машину вручную по накатанному кругу. Почувствуйте, что это можно сделать довольно легко. Теперь включите межосевую блокировку и попробуйте сделать то же самое. Убедитесь, что не сможете прокатить машину и половины круга. Это не позволит сделать циркуляция мощности в трансмиссии, она просто остановит автомобиль. Он остановится, будто включена передача.

Если прибегнуть к помощи двигателя, услышите свист покрышек, проскальзывающих по асфальту, либо скрежет гипоидных пар (передней и задней осей) в трансмиссии. Такой режим вызывает интенсивный износ шестерен этого самого гипоидного зацепления. Так что, чем больше вы пользуетесь включенной межосевой блокировкой на асфальте, особенно сухом, тем интенсивнее вы разрушаете автомобиль.

А вот пример довольно быстрого износа других деталей трансмиссии в процессе эксплуатации, характерный для полноприводников с жестко подключаемым передним мостом (УАЗ и им подобным). При эксплуатации на асфальте в заднеприводном режиме многие разъединяют передние колеса от полуосей при помощи колесных муфт. Это дает возможность исключить вращение полуосей, переднего редуктора и карданного вала от колес катящегося автомобиля и таким образом слегка уменьшить расход топлива. Однако передний мост на дорожных неровностях за счет подвески ходит вверх-вниз, что заставляет передний карданный вал изменять свою длину — в этом ему помогает шлицевое соединение. Но поскольку передний кардан и редуктор моста не вращаются, то износ шлицов происходит не равномерно, а лишь в одной (вертикальной) плоскости, причем довольно интенсивно, особенно если смазки в этом соединении недостаточно. Включив в какой-то момент передний мост и соединив полуоси с колесами, почувствуете стуки в неравномерно изношенном шлицевом соединении переднего карданного вала. И виноват в появлении этих стуков неграмотный водитель.

Так что дороги с твердым покрытием (асфальт, бетон т.п.) довольно интенсивно изнашивают трансмиссию полноприводного автомобиля, если его эксплуатировать неправильно.

Замена хомутов карданного вала

Хомуты карданного вала на Ниве играют важную роль в обеспечении надежности и безопасности автомобиля. Они предназначены для крепления крестовины на хвостовике заднего моста, что позволяет передавать крутящий момент от двигателя задним колесам. Однако из-за вибраций и воздействия нагрузок хомуты могут выйти из строя и требовать замены.

Наличие люфта хвостовика заднего моста может свидетельствовать о необходимости замены хомутов на карданном валу. Большой люфт может вызвать неприятные ощущения при движении, а также привести к поломке и обрыву карданного вала, что серьезно повлияет на ходовые качества автомобиля.

Для замены хомутов необходимы специальные инструменты и некоторые навыки автомеханика. Процесс замены обычно состоит из следующих шагов:

Проверка состояния карданного вала и хомутов. Если они сильно изношены, требуется замена.
Подъем автомобиля и защита от скатывания. Для этого можно использовать домкрат и подставки.
Снятие пружин крепления карданного вала на хвостовике заднего моста.
Ослабление и снятие хомутов с карданного вала. Для этого использовать гаечный ключ и специальные пассатижи.
Установка новых хомутов, обеспечивая надежное крепление карданного вала на хвостовике заднего моста.
Установка пружин крепления карданного вала на хвостовике заднего моста, обеспечивая необходимую натяжку.
Проверка качества и надежности установки хомутов, а также отсутствия люфта.

Замена хомутов карданного вала Нива является важной процедурой, которую рекомендуется проводить при наличии люфта и износов. Если у вас возникнут трудности или необходима дополнительная информация, лучше обратиться к специалистам, чтобы избежать возможных повреждений автомобиля и обеспечить его безопасность на дороге

Установка отвязки переднего моста на ниве

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ.

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ, зачем это нужно. После очередной поездки на достаточно дальнее расстояние (700 км) по междугородним дорогам России и ближнего зарубежья, я вновь задумался о том, чем ещё можно улучшить комфорт моей пятидверной Нивы (ВАЗ 2131). Для формирования общей картины моего автомобиля: шумоизолирован, установлены анатомические сиденья, силовые пороги, экспедиционный багажник и шоссейная тихая резина на легкосплавных дисках. Искушенному читателю не нужно рассказывать, как ведёт себя длинная Нива на трассе: после четырех лет езды на «коротыше» (ВАЗ 21213) чувствую себя теперь капитаном крейсера – одним словом, ощущения только положительные.

Итак, в чем же дело? При движении с постоянной скоростью всё почти идеально – нет ни лишних шумов, ни вибраций. Но, к сожалению, по нашим дорогам с постоянной скоростью может ездить только военная техника, а на дорогах ближнего зарубежья приходится постоянно подстраиваться под ограничения скорости: 60, 80, 100 км/ч. Из этого вытекает необходимость постоянно сбавлять скорость и, следовательно, идти на интенсивный разгон – иначе говоря, активно работать педалью газа и двигателем, который, конструктивно, составляет практически одно целое с редуктором переднего моста. Благодаря такой конструкции все вибрации, возникающие при резком возрастании оборотов двигателя, передаются на редуктор и, наоборот, все моменты силы, работающие на скручивание редуктора за счет вращения переднего карданного вала и полуосей поступают на двигатель, а с него через подушки на кузов. Это если на НИВЕ не реализовано независимое крепление редуктора переднего моста – отвязка редуктора переднего моста. Отсюда в передней части автомобиля возникает вибрация, от которой, как оказалось, можно (и даже, я считаю, нужно!) избавиться.

Решение, которое я нашел для себя – это комплект независимого крепления редуктора переднего моста (отвязка редуктора переднего моста). Если говорить кратко, то это комплект деталей, который позволяет открепить редуктор переднего моста от двигателя и закрепить его на балку передней подвески и стабилизатор передней подвески. Это простое и эффективное конструкторское решение реализовано на Шевиниве (Chevrolet Niva) и испытано не одним поколением спортсменов и нивоводов. Установка комплекта независимого крепления редуктора значительно снижает вибрацию и, как следствие, низкочастотный гул в машине, который так утомляет в дальней дороге.

Важно сказать о двух бонусах, которые получает автомобиль при установке данного комплекта: корпус редуктора защищает толстая (около 7 мм) стальная пластина, а сам редуктор приобретает более низкое, в сравнении со штатным, расположение относительно оси вращения передних колёс, что благотворно сказывается на долговечности ШРУСов на лифтованных Нивах за счет приближения углов работы приводов к стандартным параметрам. Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее.
