Как снять блок предохранителей на лада гранта

О предохранителях в Гранте

Иногда случаются выходы со строя элементов в электрической бортовой сети автомобиля. Для отечественных моделей данная неисправность носит куда более актуальный характер в сравнении с иностранными аналогами. Причины, вызывающие повреждения электрической сети, могут быть самыми различными. В числе наиболее частых факторов, вызывающих обесточивание, присутствует обычное перенапряжение. Вероятнее всего, после этого явления владельцу потребуется произвести замену соответствующего предохранителя. В качестве примера может послужить всем до боли знакомая модель – Лада Гранта.

В рассматриваемом нами автомобиле львиная доля электрических цепей и токоприемников защищена посредством предохранителей. Не следует забывать об отсутствии защиты у трех узлов:

• цепи зарядки АКБ;
• электрического контура генератора;
• стартера.

Через данные объекты проходит ток с большой силой, что потребно для их нормального функционирования.

Также обращаем внимание на отсутствие потребности во включенном зажигании таким системам как:

• аварийной сигнализации;
• гнезду прикуривателя;
• радиоприемнику;
• наружным оптическим устройствам освещения и пр.

У Лада Гранта присутствует два отдельных блока. Первый разработчики поместили в салон. Зона его ответственности – большинство цепей и токоприемников, расположенных внутри салона, там можно обнаружить предохранитель прикуривателя. Второй предохранительный модуль расположился в подкапотном пространстве, там вы найдете предохранитель бензонасоса. Он призван защитить силовые цепи от перегрузок и замыканий. Благодаря наглядной схеме не трудно понять, где находятся все необходимые предохранители.

Монтажный блок Лада Гранта: предохранители

В статье рассмотрим и разберемся, как установлен монтажный блок предохранителей в Ладе Гранта, а также проведем краткую инструкцию по снятию монтажного блока Гранта и замене предохранителей и реле.

Для начала вспомним, что такое предохранитель в автомобиле. Это электроприбор, служащий для защиты электроцепи, на которую он устанавливается. Узлы Лады Гранта защищены плавкими предохранителями.

Исключением являются лишь те, сквозь которые проходит большая сила тока. К таким цепям относятся: цепь генератора, аккумулятора и пусковая стартера (двигателя).

Каждой защищенной плавкими предохранителями цепи характеризуется максимальной силой тока, протекающей в ней. Глядя на этот показатель, в разрывы таких цепей с небольшим запасом монтируются соответствующие предохранители с определенным количеством тока.

То есть, если какой-то из элементов цепи вылетает из строя, задача предохранителя не дать току превысить допустимое значение путем обесточивания данного участка цепи. Все это способствует обеспечению целостности электрической проводки, а также безопасность в случае ее возгорания, если возникает короткое замыкание одной из цепей. Все предохранители формируются в монтажный блок лада гранта.

Классификация предохранителей

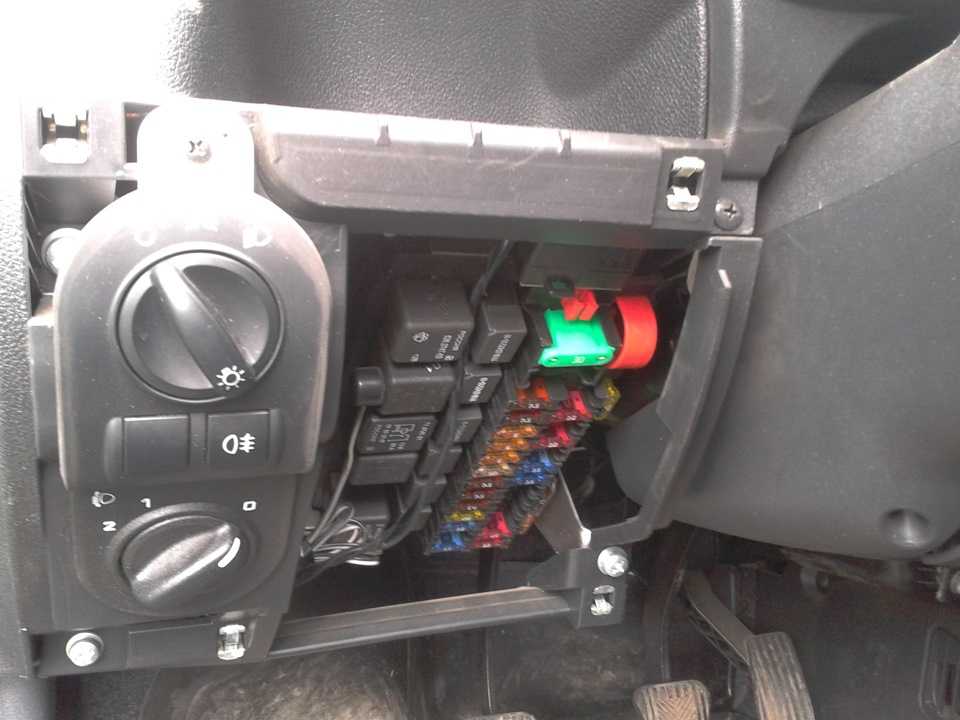

Монтажный блок гранта располагается в левой части панели приборов автомобиля. Предохранители такого транспортного средства имеют меньшие габариты по сравнению с предыдущими моделями ВАЗ 2114-15 и ВАЗ 2110-12. Увеличено и их количество, теперь оно составляет 32. Каждый предохранитель имеет свое описание и предназначен для защиты какой-то из цепей автомобиля Гранта.

Кроме основных предохранителей существует также и блок дополнительных силовых предохранителей, находящийся в моторном отделении. Для снятия такого монтажного блока гранты необходимо сдвинуть его крышку вверх.

К таким предохранителям относятся:

• – электроусилитель рулевого управления;
• – вентилятор отопительной системы;
• – 2 предохранителя генераторов;
• – предохранитель ближнего света.

Категорически запрещается эксплуатация предохранителей, значения номиналов которых отличаются от заводских. Установка таких предохранителей приведет к короткому замыканию электроцепи, как уже говорилось раньше, и возникновению пожара.

Не спешите заменять предохранитель, в случае обнаружения его неисправности. Вначале убедитесь в правильности работы приборов, которые они предохраняют, и только после этого делайте выводы.

В случае повторного выхода из строя предохранителя рекомендуется обратиться к автоэлектрику. Запрещается монтировать предохранитель с большим номиналом тока в электрическую цепь, если перед этим было повторное его сгорание. Это приводит к выгоранию проводки, и опять-таки пожару.

Также стоит отметить, что у каждой комплектации этой серии автомобилей имеется свой набор предохранителей. Так, например, у Гранта Люкс монтажный блок предохранителей будет отличаться от монтажного блок лада гранта норма или стандарт.

Замена реле и предохранителей

Первое что следует сделать перед заменой, это отсоединить клемму провода от отрицательного вывода аккумуляторной батареи. Сначала рассмотрим замену предохранителей лада гранта, монтажный блок который находится в моторном отделении автомобиля. Выполняем все в такой последовательности:

1) Поддевая крышку самого отсека, снимаем ее с монтажного блока;

2) Рассмотрев внутреннюю сторону крышки можно заметить схему расположения предохранителей. Исходя из этой схемы, крайние предохранители можно достать вручную.

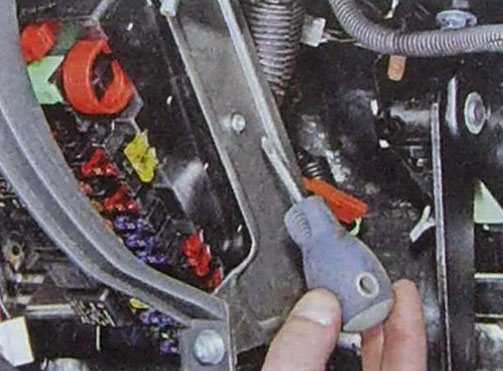

Труднодоступные и неудобные для вынимания предохранители достаем с помощью пассатижей с тонкими губками. Определить сгоревший предохранитель можно по обгоревшей отмычке;

3) Заменяем на новый.

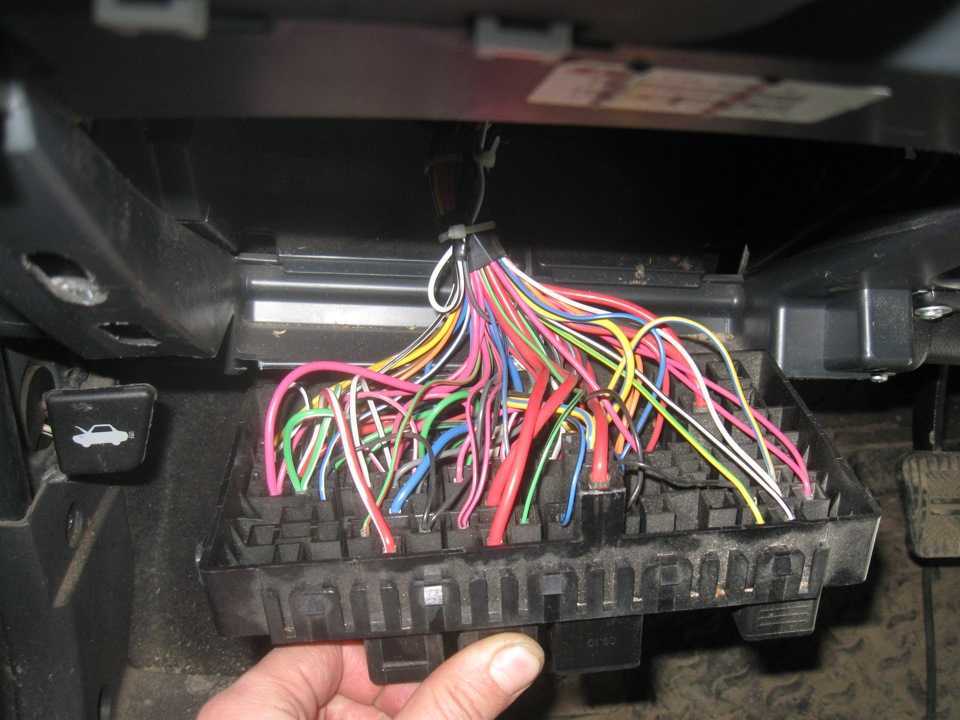

Многие задаются вопросом, как снять монтажный блок на гранте, если он расположен в салоне автомобиля.

Предлагаем следующую инструкцию:

1. 1) Потянув, снимаем крышку монтажного блока, попутно преодолевая сопротивление фиксаторов.

   Их тут целых пять;

2. 2) Отсоединяем проводную колодку от выключателя привода багажника (его замка);
3. 3) Как и в моторном отсеке на внутренней стороне крышки нанесена схема с назначением предохранителей и их расположением;
4. 4) Используя малый пинцет, извлекаем предохранитель;
5. 5) Вынимаем сгоревший предохранитель, ему на замену вставляем новый.
6. У модельного ряда гранта монтажный блок предусматривает только стандартные предохранители, которые рассчитаны на соответствующую величину тока, другие использовать категорически запрещается!

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.

Специализация: Lada

Назначение реле Lada Granta

Номер реле	Назначение реле
K1	Реле электрического вентилятора отопителя салона
K2	Реле электрических стеклоподъёмников
K3	Реле стартера
K4	Реле зажигания (Клемма “15” замка зажигания)
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя и омывателя лобового стекла
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Второй варианта блока предохранителей и реле. Авто, выпускающееся в 2018, 2019, 2020, 2021 годах

Номер пр-ля	Номинал А	Назначение
F1	15	На автомобилях с кондиционером или климат контролем: минимальная скорость электровентилятора системы охлаждения двигателем (К18) Реле электрического вентилятора – максимальная скорость (К4) Реле муфты кондиционера (К10) Блок управления двигателем Топливные форсунки Катушки зажигания
F2	7.5	Клапан продувки адсорбера Датчик фаз (датчик распредвала) – для 16-клапанного двигателя ДМРВ (Датчик Массового Расхода Воздуха) Селектор автоматического трансмиссии (Для версий с АМТ) Блок управления системой контроля давления в шинах (кл. “30”)
F3	5	ЭБУ Антиблокировочной системы и системы курсовой устойчивости
F4	15	AirBag (Подушки безопасности)
F5	7.5	Реле стартера K2 / ЭБУ автоматической коробки передач Разгрузочное реле выключателя зажигания K2 Реле обогрева заднего стекла K6 Реле подогрева передних сидений K13 Реле обогрева лобового стекла K14 Реле топливного насоса K12 Блок управления электрическом обогревом лобового стекла ЭБУ электрического усилителя руля Переключатель стеклоочистителя Аудиосистема Центральный блок кузовной электроники Комбинация приборов Блок “Эра-Глонасс”Выключатели педали тормоза и сцепления Выключатель блокировки двери водителя В зависимости от комплектации: Блок управления системой блокировки дверей Выключатель кондиционера Датчик скорости в АМТ Блок управления системы контроля давления в шинах ЭБУ АМТ Переключатель режимов в автоматической КПП
F6	7.5	Выключатель фонарей заднего хода Указатели поворотов Блок управления системой парковки (в завимисти от комплектации)
F7	10	Дальний свет в правой фаре
F8	10	Дальний свет в левой фаре
F9	5	Лампы габаритных огней по правой стороне
F10	5	Лампы габаритных огней по левой стороне Подсветка приборов и кнопок Подсветка номера Лампы освещения в багажнике
F11	5	Задние противотуманные лампы
F12	10	Ближний свет в правой фаре Электрический корректор фар (в зависимости от комплектации)
F13	10	Ближний свет в левой фаре Электрический корректор фар (в зависимости от комплектации)
F14	20	Центральный блок куховной электроники: Электроочиститетель и омыватель лобового стекла Подрулевой переключатель стеклоочистителей
F15	10	Электроочиститель и омыватель заднего стекла
F16	5	Аудиосистема (в зависимости от комплектации) Разгрузочное реле выключателя зажигания (в зависимости от комплектации)
F17	5	Блок управления системой блокировки дверей
F18	5	Обогрев зеркал
F19		Резерв
F20		Резерв
F21	7.5	Выключатель стоп-сигналов
F22	7.5	Лампы сигналов торможения Контроллер ABS (АнтиБлокировочной системы) Контроллер АМТ (В зависимости от комплектации)
F23	5	Комбинация приборов Диагностический разъём
F24	10	Звуковой сигнал
F25	15	Прикуриватель и патрон для подключения дополнительных потребителей в салоне
F26	5	Блок “ЭРА-ГЛОНАСС”
F27	10	Лампа противотуманной фары с правой стороны
F28	10	Лампы противотуманной фары с левой стороны
F29	15	Обогрев передних сидений
F30	10	Аудиосистема
F31	10	Центральный блок кузовной электронники: дневные ходовые огни, указатель поворотов
F32	30	Электрические стеклоподъёмники, датчик дождя, блок освещения салона, замки дверей и багажника, плафон освещения вещевого ящика и багажника.
F33	5	Модуль двери водителя
F34	7.5	Муфта компрессора кондиционера Система управления автоматической системы климат-контроля
F35	15	Контроллер автоматической КПП Привод управления АКПП
F36	15	Аварийная сигнализация
F37	15	Кнопка открытия багажника Освещение багажника Блок управления системой блокировки дверей
5	Кнопка открытия багажника Освещение багажника
F38	10	Дневные ходовые огни
F39	15	Патрон для подключения дополнительных потребителей в багажнике
F40	10	Питание разъёма прицепа
F41	50	Обогрев ветрового стекла
F42	30	Обогрев наружных зеркал Обогрев заднего стекла
F43	50	Контроллер АМТ (В зависимости от комплектации)
F44	30	Электровентилятор отопителя Контроллер системы автоматического управления климат-контролем
F45	30	Электрические стеклоподьёмники передних дверей Управление наружными зеркалами
F46		Резерв

Руководство по замене блока предохранителей на Lada Granta, расшифровка

Если вы — обладатель автомобиля Лада Гранта и у вас возникли проблемы с электрооборудованием, то, в первую очередь, вам потребуется провести проверку предохранителей. В большинстве случаев достаточно замены одного из элементов.

Если предохранитель цел, то вполне вероятно потребуется обратиться к услугам специалистов СТО. Или же в целях экономии средств и времени заняться устранением неисправности самостоятельно. Помните — основное в подобных ситуациях не спеша разобраться, в чем заключается проблема.

Электропредохранитель или реле — это небольшой прибор, который предназначен для защиты определенной электроцепи, в которую он установлен. Фактически все потребители Лады Гранта защищаются при помощи плавких предохранителей, не считая цепи зарядки АКБ, генератора и стартера.

Автомобиль Лада Гранта

Любая цепь Лады Гранта, которая защищена при помощи плавкого предохранителя, рассчитана на максимальную силу тока, протекающую по ней. Учитывая этот показатель и ставится предохраняющий элемент. Если возникает ситуация, когда один из элементов цепи выходит из строя и ток превышает расчетную норму для данной цепи, в предохранителе перегорит токопроводящая часть и система будет обесточена. Именно это гарантирует безопасность электропроводки авто и предотвращает ее возгорание.

Где находятся предохранители Лада Гранта?

Основной блок с электропредохранителями и реле в Ладе Гранта разработчики решили расположить слева от руля, рядом с ручками включения света. Это очень удачное решение, элементы располагаются под рукой и нет надобности в снятии каких-то добавочных узлов. Все работы можно выполнить, не вставая с сиденья.

Расположения отсека, находящегося в салоне

Второй блок силовыми предохранителями располагается в подкапотном пространстве рядом с АКБ. На вид — это обычная черная коробочка.

Расположения отсека, находящегося под капотом

Инструкция по снятию и замене

Все без исключения автомастера рекомендуют при работе с электрооборудованием транспортного средства отсоединять клемму «-» аккумуляторной батареи.

Подготовка

Работы по замене электропредохранителей или реле можно проводить в любом месте. Основное — это то, что место должно быть хорошо освещено. Перед началом работ обязательно заглушите автомобиль.

Видеоролик о замене электропредохранителя бензонасоса на Ладе Гранта — Вам в помощь.

Работы по замене предохранителей в салонном и подкапотном блоке проходят практически идентично. С небольшими отличиями.

Схема снятия крышки

1. Начнем с первого. Чтобы получить доступ к предохранителям и реле, находящимся слева от ног водителя нужно снять крышку.
2. Делать это нужно по определенной схеме. Сначала нужно потянуть крышку за нижний левый уголок, на схеме он обозначен номером 1. Далее освобождаем левую запирающую точку. Потом среднюю под номером 2. Далее точки 3 и 6. Теперь осталось освободить точки сверху 4 и 5. Все крышка снята.
3. Визуально осматриваем блок. В нем не должно быть никаких подгораний и подплавлений. Также не должно быть запаха гари.
4. В расшифровке находим требуемый нам потребитель и по схеме находим его расположение.
5. При помощи пинцета, находящегося в блоке извлекаем проблемный элемент. Осматриваем его визуально или проверяем при помощи прибора.
6. Если он перегоревший, то на его место ставим новый.
7. Крышка салонного блока ставится в следующем порядке: первым делом нужно защелкнуть правую часть, потом нижнюю, и в конце верхнюю. Нужно следить, чтобы точно совпадали крепежные части крышки и фиксаторы.

Если же предохранитель перегорит снова, возможно проблема серьезней и для помощи вам придется привлечь специалиста.

Рекомендации по эксплуатации

Набор защитных элементов для автомобиля

1. Настоятельно рекомендуем при эксплуатации автомобиля Лада Гранта иметь под рукой в блоке с электропредохранителями запасные элементы.
2. Величина тока на защитных элементах отличается по цвету оболочки.
3. Часто причина отказа какого-либо потребителей может заключаться не в плавких элементах. Перед тем как менять предохранитель просмотрите, в каком состоянии находится вся электроцепь. К замене предохранителя переходите только после выявления и устранения причины его перегорания.
4. Некоторые потребители запитаны через гнездо прикуривателя и если штекер не соответствует ему, то возможно пригорание предохраняющего элемента. В данном случае рекомендуется замена штекера на подходящий.

Видео «Салонный монтажный блок»

В этом видео показано, как открывается отсек, расположенный в салоне и как правильно производится замена находящихся в нем элементов.

https://youtube.com/watch?v=eSW_JQyzuuc

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F16 (10 А) — Передняя правая противотуманная фара

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

Особенности первого монтажного блока

Когда вы знаете, где находятся блоки, можно поговорить об их особенностях. Еще одним существенным отличием Лада Гранта от представителей предыдущих генераций является численный состав. Теперь он равен 32 единицам. Для детального понимания потребуется тщательно ознакомиться с блочной схемой. Например, у предохранителя F1 имеется функция по защите цепей таких токоприемников:

• катушки зажигания;
• форсунок;
• блока управления мотором и вентилятором.

Элемент F2 отвечает за сохранность цепей электрических механизмов стеклоподъемников.

F3 и F4 соответственно «следят» за сохранностью цепей, принадлежащих:

• аварийной сигнализации и стеклоочистителям;
• подушке безопасности.

Элементам F9 и F10 «доверен» контроль проводки к габаритным огням.

Важно запомнить, что для каждого предохранительного элемента установлен лимит по силе тока, который он имеет возможность выдержать. Например:. Например:

Например:

• F8, «стоящий на страже» цепи обогревающего заднее стекло контура, рассчитан на максимум в 30 Ампер;
• F6, осуществляющий контроль функционирования фары заднего хода, способен выдержать только 7,5 А.

Несложно догадаться, что данные значения этого параметра имеют прямую зависимость от требуемого электрического потребления конкретного токоприемника.

Для детального ознакомления с цепями и защищающими их предохранителями рекомендуется прибегнуть к схеме (рис. 3).

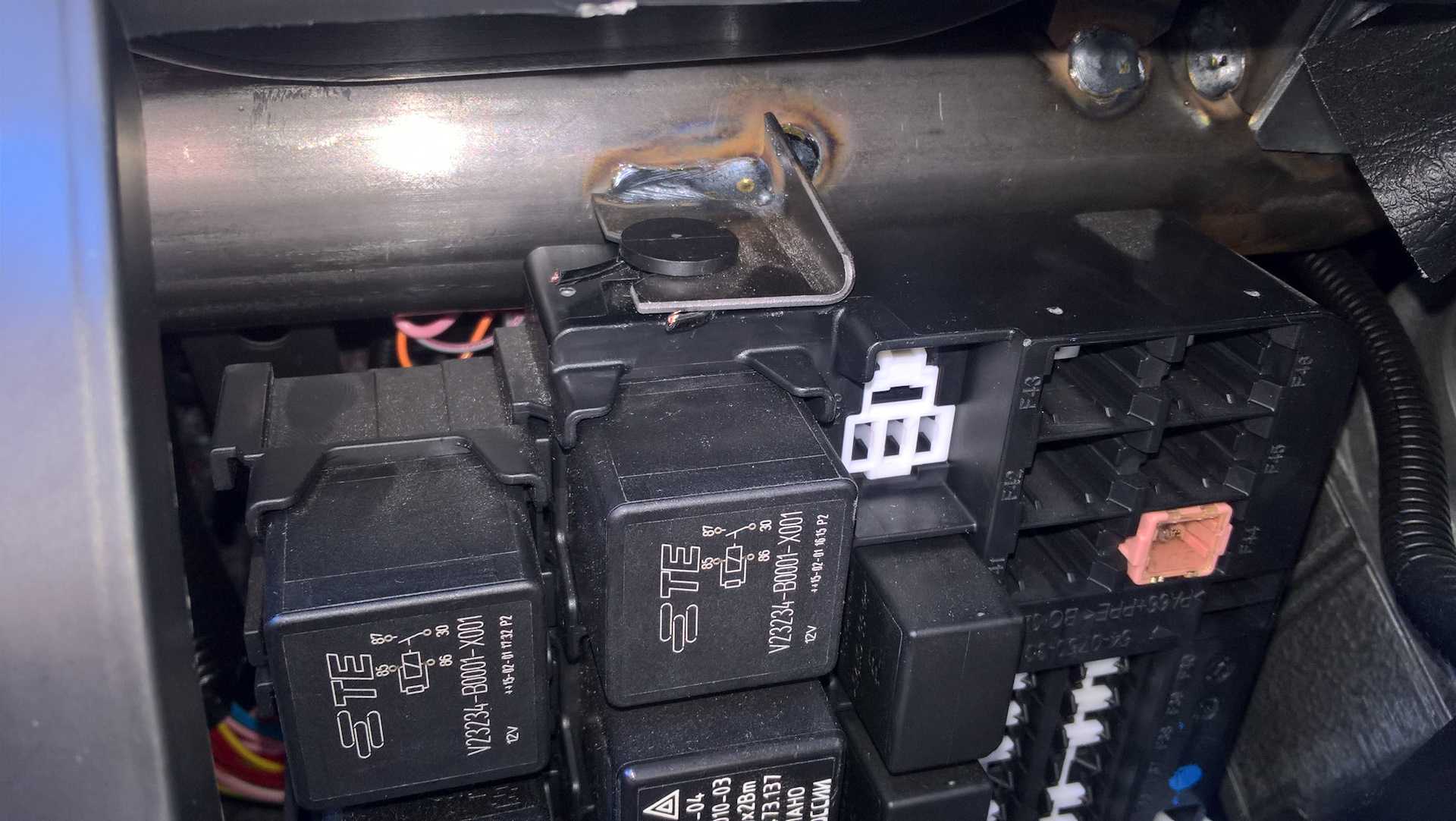

Если переместиться к рассмотрению реле, то в Лада Гранта они присутствуют в количестве 12 единиц. Эти элементы призваны поддерживать работоспособность многих токоприемников (вентилятора отопительной системы, стартера, электрического топливного насоса и пр.).

Этот блок, расположившийся под капотом LADA Granta, имеет в своем арсенале пять элементов.

В их числе:

1. F1 (ток 50A) — защита цепи электроусилителя руля;
2. F2 (ток 30A) — мотор вентилятора отопителя;
3. F3 (ток 60A) — генератор;
4. F4 (ток 60A) — генератор;
5. F5 (ток 30A) – оптические приборы ближнего света.

Схема и расположение блока предохранителей Лада Гранта фото и видео

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

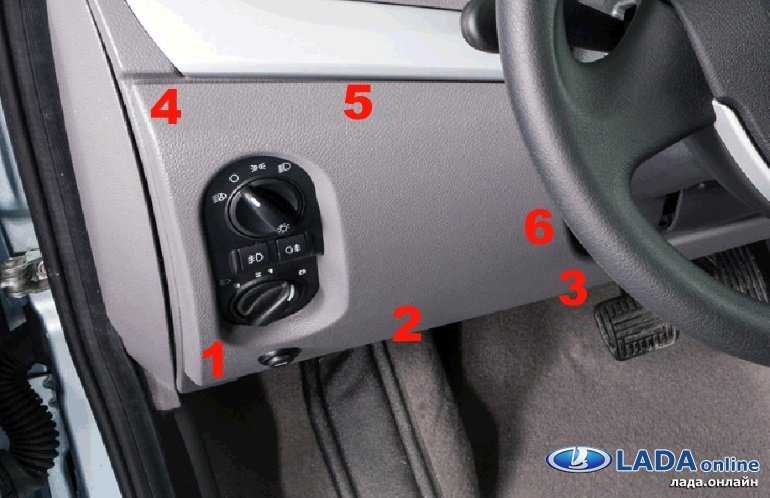

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. При выборе виртуального казино, любители азартного отдыха сравнивают многие факторы. Для большинства фанатов важным является, какие игровые автоматы на деньги на www.hcsarov.ru/slotsmoney/ предлагает использовать клуб. Только лицензионный софт может гарантировать честную игру, и позволит рассчитывать на выигрыш реальных денег в особо крупных размерах. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Как производится замена предохранителей или реле

Вначале нужно подготовить необходимые инструменты и расходные материалы:

1. Плоскую отвертку;
2. Вороток на 10;
3. Пинцет.

Дальше автомобиль помещают на ровную площадку и открыв капот, снимают клеммы аккумулятора, если планируется открыть блок силовых предохранителей. Если нужен основной блок, то просто снимают крышку. Далее откручивают болты, крепящие колодки и плату. Каждый элемент проверяют визуально и с помощью мультиметра. Посредством пинцета заменяют поврежденные предохранители.

Особенности первого монтажного блока

Он отличается от предшественников количеством предохранителей — теперь их 32. Многие из них отвечают сразу за несколько цепей, как в случае F1, который одновременно ответственен за катушка зажигания, форсунки, блок управления двигателем и вентилятором. Каждый элемент рассчитан на определенную максимальную силу тока. Например, у F8 он равен 30 Ампер.

Нюансы манипуляций с силовым блоком

В случае проблем с блоком предохранителей необходимо действовать в соответствии с правилами. Так, в случае перегорания одного из элементов проверяют не только его, но и токоприемники, за которые он ответственен.

Замена элементов выполняется строго в соответствии с инструкцией, иначе это может привести к проблемам во всей системе управления автомобилем

Важно не использовать предохранители с большей, чем указано в инструкции, предельной мощностью — это грозит возгоранием в электроцепях машины

Действуем в салоне

Главный монтажный блок находится в салоне авто, в левой части приборной панели. Чтобы проникнуть внутрь, снимают крышку, в которую интегрированы переключатели наружного света. У модификаций «Люкс» и «Норма» также требуется отключение кнопки отпирания багажника.

Нужный предохранитель находят с помощью схемы и вынимают пинцетом, заменяя на аналог. После всех манипуляций, обратно подключают минусовый контакт к аккумулятору и проверяют работу электрической цепи. Если она исправна, крышку возвращают на место.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
