Неисправности шаровых опор. что нужно знать

Руководство по эксплуатации ниссан х трейл т32, ремонт Nissan x trail t32

• буксование при перемещении по идеально ровным трассам;
• индикатор, активирующий аварийку, стал срабатывать, когда не должен;
• ТС скидывает обороты мотора, а трансмиссия гудит;
• есть сложности с передачами, рычаги клинят или переключаются с большим трудом;
• сильно снизилась мощность авто, водитель выжимает газ, но мотор не работает, а громко гудит;
• в селекторе беспокоит вибрация, которая может проявляться время от времени или постоянно;
• начались рывки при перестановке селектора КПП.

Режим эко на ниссан х трейл т32 Купил в конце июня 2016 года. Комплектация XE + допы на 300 т.р. (60% оплатил салон).

Передняя подвеска Х-Трейл Т31

На кроссоверах Ниссан Икстрейл второго поколения стоит независимая подвеска (MacPherson). Амортизаторная стойка представляет собой телескопическую конструкцию, на которой собрана выполненная в форме цилиндра пружина. Рычаги передней подвески, смонтированные в нижней части поперечные.

На японском автомобиле стоит стабилизатор, обеспечивающий устойчивость в поперечном направлении. Благодаря телескопическим стойкам создается эффект гашения (демпфирования) вертикально развивающихся колебаний колеса по отношению к кузову.

Расположенная наверху опора, собранная вместе с подшипником, берет на себя роль передающего нагрузку на кузов элемента.

На схеме передней подвески Ниссан Х-Трейл Т31 видно, что амортизаторная стойка (на схеме обозначена цифрой 2) соединяется с кулаком (цифра 1). Сайлентблоки (5 и 7 на схеме) — соединительное звено между расположенным внизу рычагом (8) и подрамником кроссовера (6 по схеме). Сам подрамник соединен с кузовом через его лонжероны.

Стабилизатор (4) фиксируется на подрамнике двумя скобами. К стойке подвески от него идут тяги (обозначены на схеме цифрой 3). Для установки ступиц используются шариковые подшипники радиально-упорного типа (двухрядные).

Возможные неисправности и диагностика

Диагностические мероприятия с передней подвеской автомобиля Ниссан Х-Трейл Т31 проводятся над смотровой ямой, также авто можно поднять при помощи подъемника. Колеса должны быть вывешены. Характерные неполадки следующие:

• шум и стук передней подвески;
• увод X-Trail t31 в сторону (на горизонтальной дороге);
• неравномерный износ шин.

Ниссан Икстрейл шумит во время езды, если ослаблен крепеж скоб стабилизатора к подрамнику. Аналогичная звуки — при ослабленном креплении стоек к рычагу. Устраняется неприятность путем простого подтягивания крепежа. Диагностика может выявить износ изготовленных из резины подушек стабилизатора. В таком случае необходима замена.

Могут быть изношены подушка верхней опоры стойки, нижняя опора, ступичные подшипники (или ослаблена гайка), рычажные шарниры. Изношенные детали требуют замены. Привести к появлению шума могут сломанная пружина, разрушившийся буфер сжатия. Детали также меняются, а при дисбалансе колес автомобиль загоняется на балансировку.

Если автомобиль Ниссан х-Трейл т31 уводит в сторону, то проверьте давление в шинах (скорее всего, показатели в обоих колесах разные). Еще одна причина – нарушен угол продольного наклона управляемых колес (его еще называют кастор). Регулировка производителем не предусмотрена, поэтому крепеж должен быть подтянут, а изношенные детали заменены. Некорректный угол развала – проблема, решаемая аналогичным образом.

Среди вероятных причин стоит также отметить:

• неправильную установку шин на колесный диск (требует корректировки);
• разницу в износе протектора (замена шины);
• разницу в осадке пружин (замена пружины).

Причины износа протектора и способы устранения:

Основные причины поломок вариатора

Одна из главных причин неисправности коробки – отсутствие регулярного обслуживания. Если игнорировать регламент замены масла и фильтрующих элементов, ресурс вариатора заканчивается быстрее, и он выходит из строя.

Другие причины неисправностей:

использование низкокачественных расходных материалов;
агрессивный стиль вождения со стремительными маневрами;
периодическая буксировка прицепов и других автомобилей;
езда по плохим дорожным покрытиям, в том числе пыльным;
продолжительные поездки на максимальной скорости.

Сервис обслуживает японские CVT с 2008 года, мастера ремонтируют трансмиссию с любыми поломками, предоставляют гарантию и поддерживают низкие цены на услуги.

В «Центре по ремонту вариаторов №1» помогут справиться с любой проблемой и ее признаками. Получите бесплатную консультацию от мастеров по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из любого региона.

А вы сталкивались с признаками неисправности вариатора
Да 76.08%

Нет, не сталкивался 23.92%
Проголосовало: 485

С какими именно? Сами справились в поломкой или к мастерам обращались? Сохраните статью в закладках, чтобы не потерять список основных признаков неисправности вариатора.

Статья помогла87Не помогла27

Иммобилайзер

• плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
• разрешающий «+» реле также подключается к АКБ;
• минусовой вывод монтируется на массу авто;
• управляющие контакты нагрузочного реле подключаются к 12V;
• управляющий минусовой вывод подключается к соответствующему выводу кнопки;
• разрешающий плюсовой сигнал остаётся неподключенным.

Автомобиль на связи Самые частые проблемы вариаторов – это истирание подшипников, отработавших ресурс. Если из коробки передач слышен шум, гул, причина неисправности, скорее всего, в изношенных подшипниках. Ресурс подшипников составляет около 80 тыс. км при правильном обращении. Поскольку большинство проблем вариаторов Ниссан связаны с ошибками вождения, за точку отсчета нужно брать 50 тыс. км.

Диагностика неисправности узла

Как определить, что существует проблема именно со ступицей? Всё просто — неисправность ясно ощущается при 80 км/ч. Нужно прислушаться к шуму со стороны передней и задней части машины. Слышен низкочастотный гул в салоне авто при прямом движении — это оно. Звук может быть неравномерным, то затихать, то усиливаться. Когда гул исчезает при повороте направо, значит, проблема заключается в правой передней ступице подшипника, если налево – в левой.

Следствием надвигающейся проблемы может стать плохая управляемость автомобиля из-за люфта колеса, перегрев тормозных дисков. Для уверенности поднимите домкратом автомобиль и проверьте колесо на люфт. В результате ступичный подшипник может полностью испортиться и заклинить.

Источник фото: www.drive2.ru/r/nissan/1568833/

Предназначение подшипника ступицы

Колесо машины в исправном состоянии вращается легко в заданной плоскости. Чтобы так было, конструкторы снабдили ступицу подшипником, который отвечает за беспрепятственные вращения колеса. Он также гарантирует, что колесо не будет ходить из стороны в сторону.

Особенности ступицы в Nissan X-Trail

Ступичный подшипник является несущей опорой, которая принимает на себя механические нагрузки и удерживает весь узел. Именно так он обеспечивает устойчивость движения машины. На него оказывают воздействие несколько сил, поэтому его изготавливают из материалов с повышенной прочностью.

На передних ступицах Ниссан Х-Трейл установлен 2-х рядный конический роликовый подшипник. Это обусловлено тем, что нагрузка передается на переднюю ось автомобиля. В задней подвеске установлен 2-х рядный роликовый или радиальный подшипник.

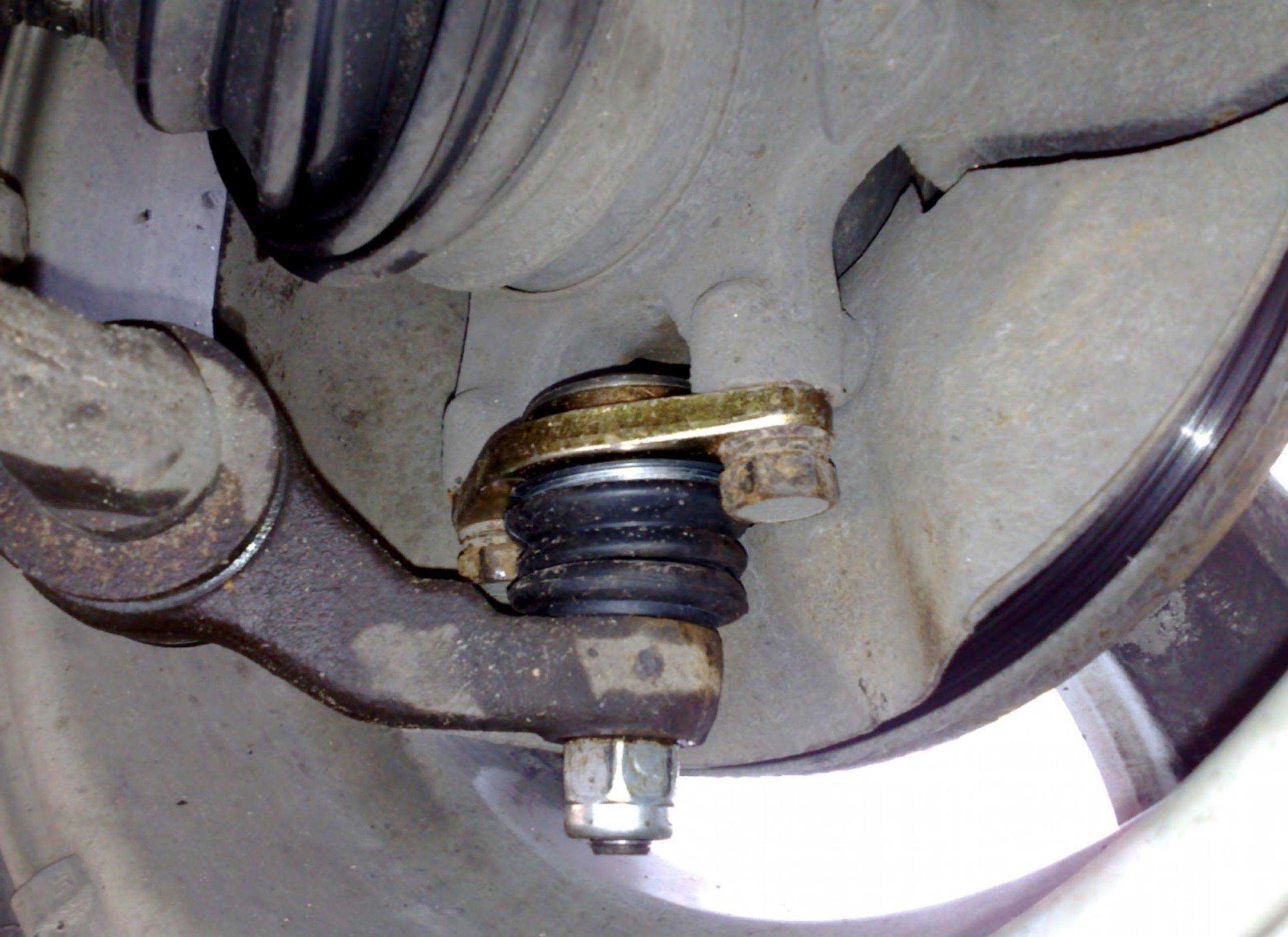

Что такое шаровая опора

Шаровая опора — это шарнир, с помощью которого ступица колеса крепится к рычагу подвески. С ее помощью машина перемещается вперед, влево и вправо. Шаровые шарниры являются не только элементом подвески, но и применяются в развальных рычагах, рулевой трапеции, креплении газовых упоров капота.

Шаровая опора обеспечивает:

• прочное крепление колес.
• ровную фиксацию колес в стойке,
• движение вперед и назад,
• легкое рулевое управление автомобилем,

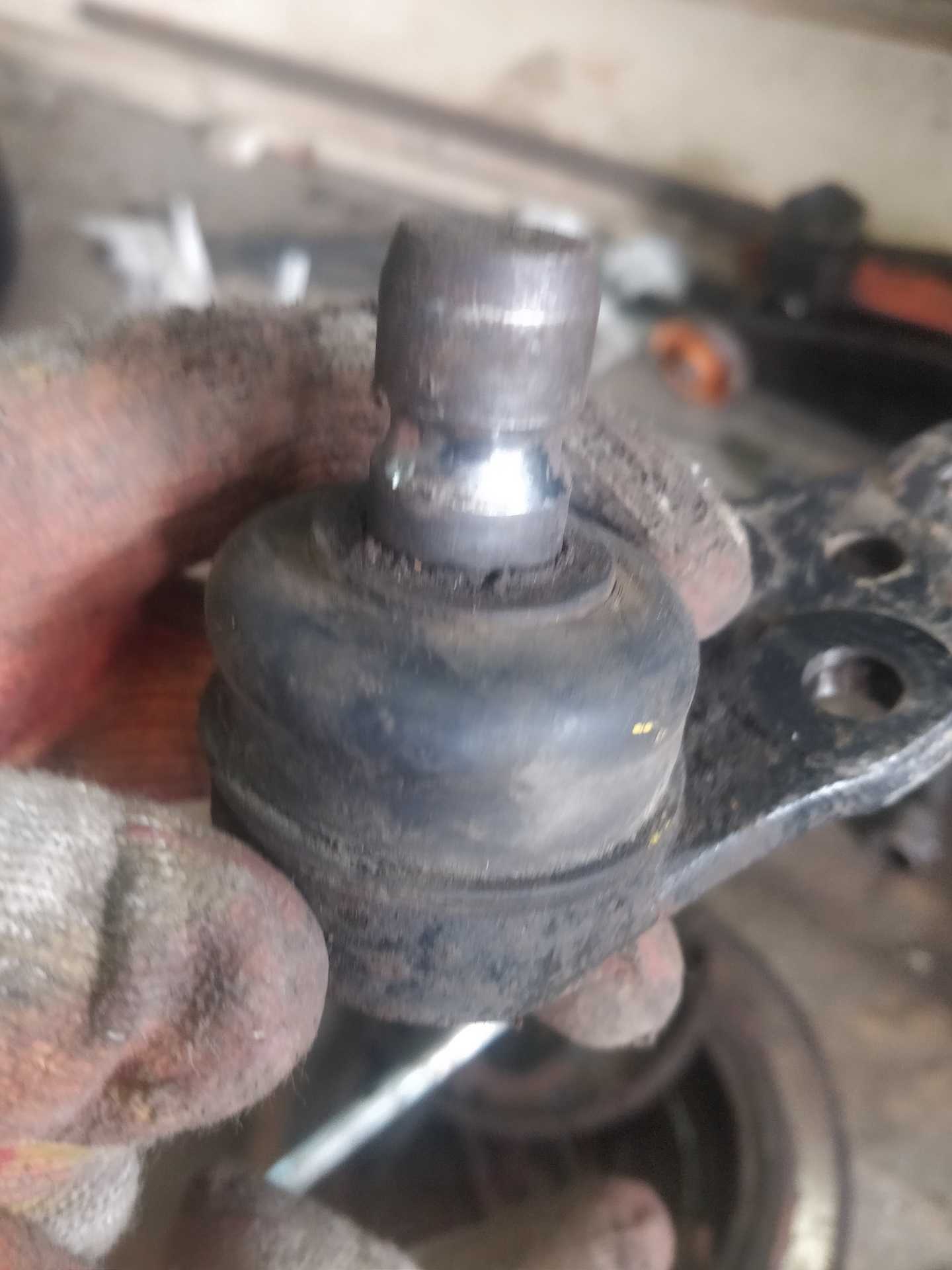

Устройство шаровой опоры

Данная конструкция постепенно вытеснила шкворневой механизм, применявшийся для устройства подвески ранее. Поначалу корпус шаровой представлял собой две половины, которые соединялись точечной сваркой. Им на смену пришли разборные и литые конструкции с резьбовой крышкой.

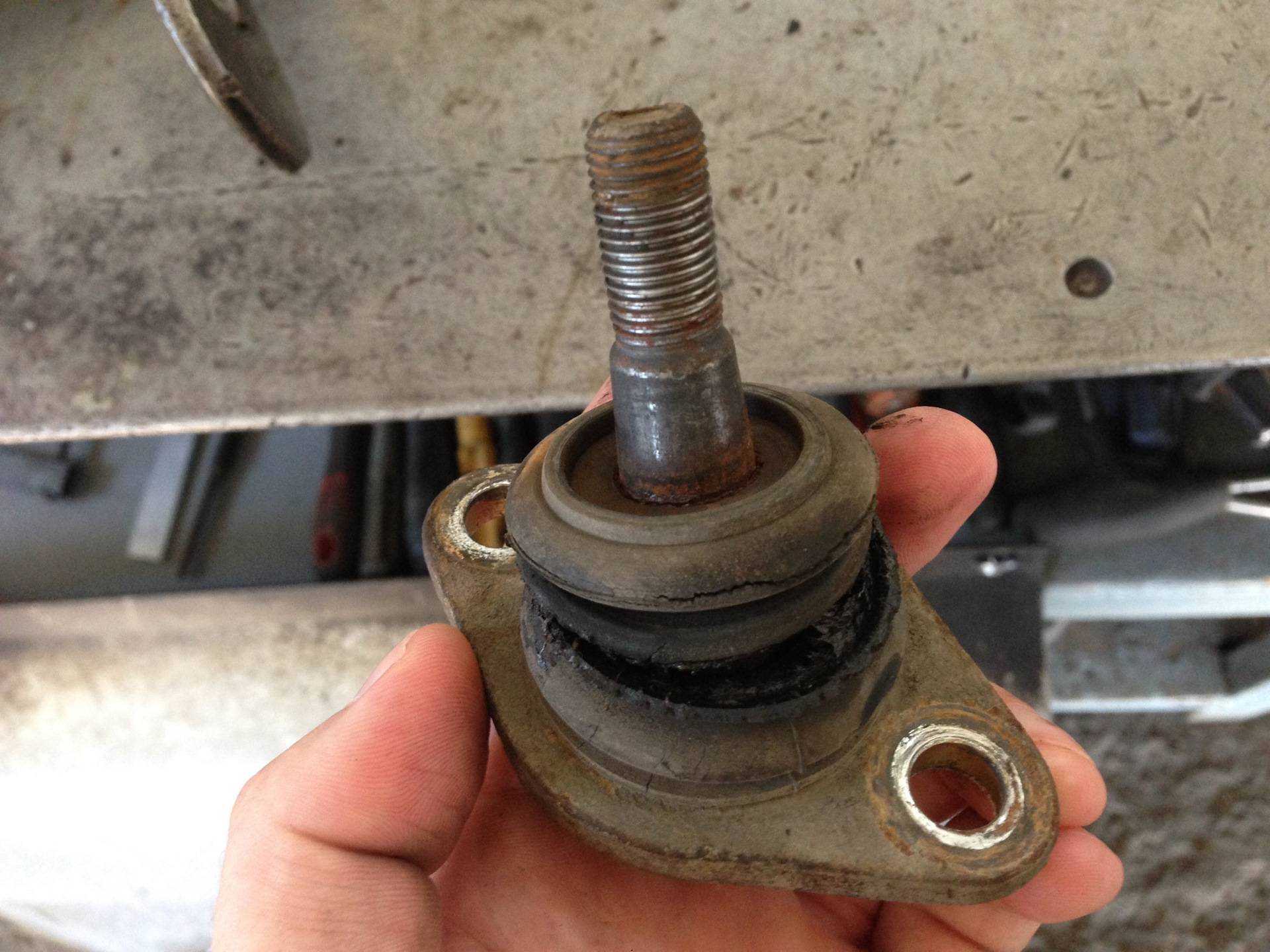

Универсальная шаровая опора состоит из:

• пальца с шаром, который вращается внутри корпуса;
• корпуса со сферическим углублением, которое для надежности покрывается защитным материалом (полимером, пластиком и т.д.);
• резинового пыльника, который служит для защиты конструкции от попадания внутрь воды, грязи, пыли и др.

Другие причины неисправности шаровой

1. Естественный износ. Как уже было сказано выше, у каждой детали автомобиля свой срок. Все зависит от многих факторов: качества шаровой, наличия или отсутствия повышенных нагрузок, ухода за авто, выработки смазки, воздействия высоких и низких температур и т.д.
2. Эксплуатация в экстремальных условиях. Головокружительная скорость, лихачество на дорогах, постоянная езда по бездорожью являются серьезным испытанием даже для той подвески, которая для этого предназначена. Понятно, что шаровая опора в таких случаях выходит из строя гораздо раньше, чем в автомобилях, которые используются исключительно в городских условиях.
3. Выработка смазки. Смазочные материалы со временем испаряются и высыхают, а без них конструкция выходит из строя гораздо быстрее. Причем дополнительно смазывать стоит даже новые детали, поскольку нередко производитель оставляет слишком мало смазочной массы.

Неисправность шаровой обычно дает о себе знать заранее. Главное — не закрывать глаза на данные симптомы и вовремя отправиться на СТО.

Симптомы неисправности
Описание поломки
Во время преодоления препятствий раздается стук и другие посторонние звуки в районе колеса.
Характерный лязг и стук раздается вне зависимости от того, с какой скоростью двигается автомобиль. Лучше всего посторонние звуки слышны, если машина хорошо нагружена и колесом попадает в яму или любую другую выбоину на дороге. Даже если стук раздался только один раз (хотя обычно данное явление периодически повторяется), это повод обратиться к специалистам

Обратите внимание: стук и лязг также может раздаваться зимой (в минусовые температуры), если замерзает смазка в ШРУС.
Поменялись характеристики развала-схождения.
Нередки случаи, когда невооруженным взглядом неполадки не обнаружить. Во время планового техосмотра на СТО специалисты обязательно вас предупредят, что на одном из колес износилась шаровая опора и ее необходимо починить

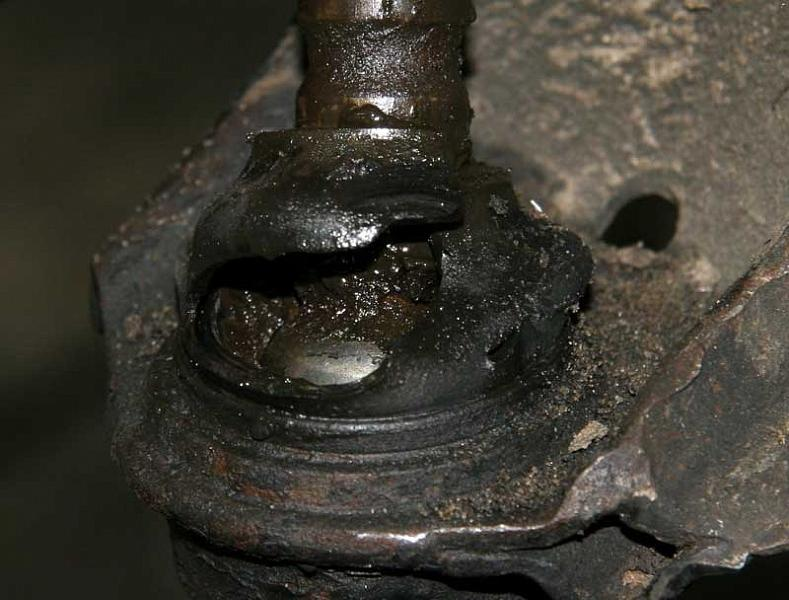

Единственный визуальный признак, которые может указать на неисправность — «подъедание» резины на краю колеса вашего авто.
Стало сложнее управлять автомобилем.
Когда вследствие поломки шаровой опоры появляется люфт. Колесо во время движения шатается, и это виляние передается автомобилю: он больше не способен ехать ровно. При увеличении скорости управляемость становится только хуже. Причем диагностировать данный симптом на ранней стадии можно в тех случаях, если автомобиль ездит исключительно по ровным городским трассам. Если же вы постоянно путешествуете, ездите на дачу или в лес по грунтовым дорогам, ухудшение управляемости не всегда будет заметно.
Во время поворота колеса скрипят.
Еще одним признаком неисправности шаровой опоры является скрип, который издают передние колеса. Если звук доносится из другого места — поломку может скрывать рулевая рейка либо гидроусилитель.
Покрышки изнашиваются неравномерно.
В результате повреждений шаровой рулевое колесо занимает неровное положение и находится под углом к поверхности дороги. В таком случае по его внутреннему краю (который ближе к двигателю) протектор начинает изнашиваться сильнее, чем на оставшейся поверхности покрышки. Обнаружить данную неисправность можно как визуально, так и на слух: поврежденное колесо бьется во время движения.
Траектория автомобиля меняется прямо во время торможения.
Если вы заметили, что при торможении машина уходит вбок, то скорее всего у нее повреждена шаровая. Причем автомобиль всегда клонит именно в ту сторону, с которой находится неисправная запчасть. Одно из колес ввиду износа шаровой опоры будет наклонено, и в процессе торможения станет издавать характерные щелчки.

Для того, чтобы правильно диагностировать повреждение, необходимо тщательно проверить всю подвеску. Автомобиль — это сложная техника, которая работает исправно, только если все ее элементы в порядке. И одна поломка может со временем привести к другой

Именно поэтому так важно диагностировать неисправность на ранней стадии. Это поможет вам избежать лишних трат и поберечь нервы

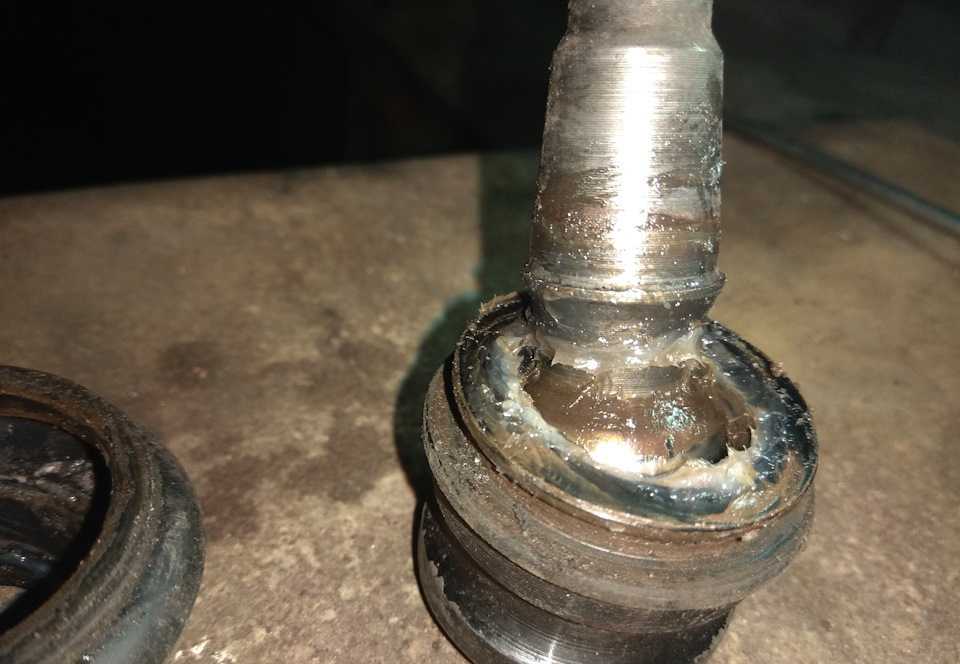

Признаки вышедшей из строя шаровой опоры

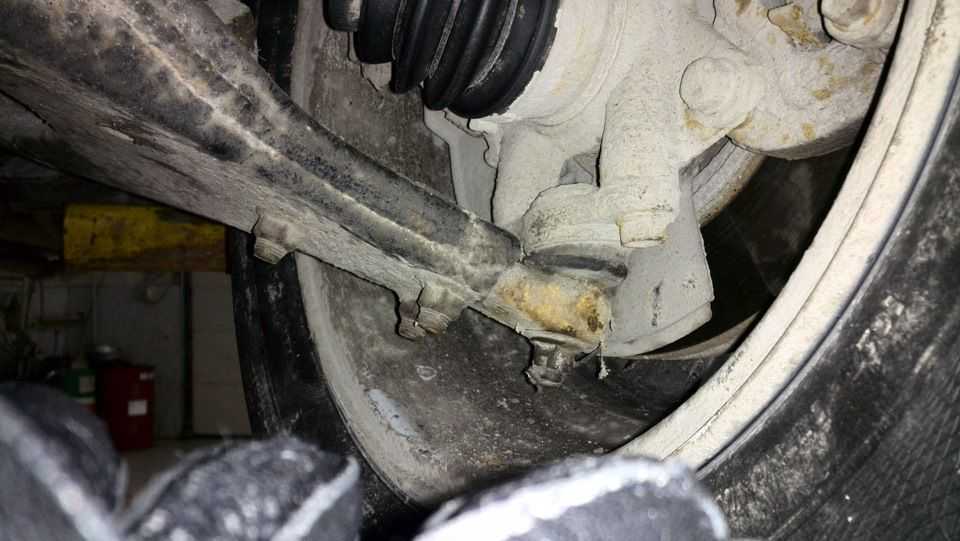

Слабое место в подвеске X-Trail − шаровые опоры. Понять, что они требуют замены можно по следующим признакам:

1. На небольшой скорости (до 30 км/ч) при наезде на ямы или лежачий полицейский слышится шум подвески спереди машины. Это признак того, что в шаровой опоре не хватает смазки или износился и издаёт стук палец.
2. Зимой проявление подобных шумов в шаровых Х-Трейл Т31 не всегда означает неисправность. При минусовых температурах смазка внутри шаровой опоры должна разогреться прежде чем начать эффективно работать. Поэтому стук при первых минутах движения в мороз − нормальное явление, но если в скором времени после начала движения стук не пропадёт, то стоит проверить ходовую X-Trail.
3. При езде колесо автомобиля гуляет в стороны. Это означает, что в опоре появился люфт и откладывать ремонт шаровой опасно. Опасность в том, что при достаточно крутом вираже колесо Х-Трейла может вывернутся в сторону и, если скорость будет приличной, автомобиль опрокинется.
4. Неравномерный износ автомобильных покрышек у Х-Трейл, тоже косвенно говорит о неисправности.
5. При повороте руля раздаётся скрип в районе колеса.

Диагностика

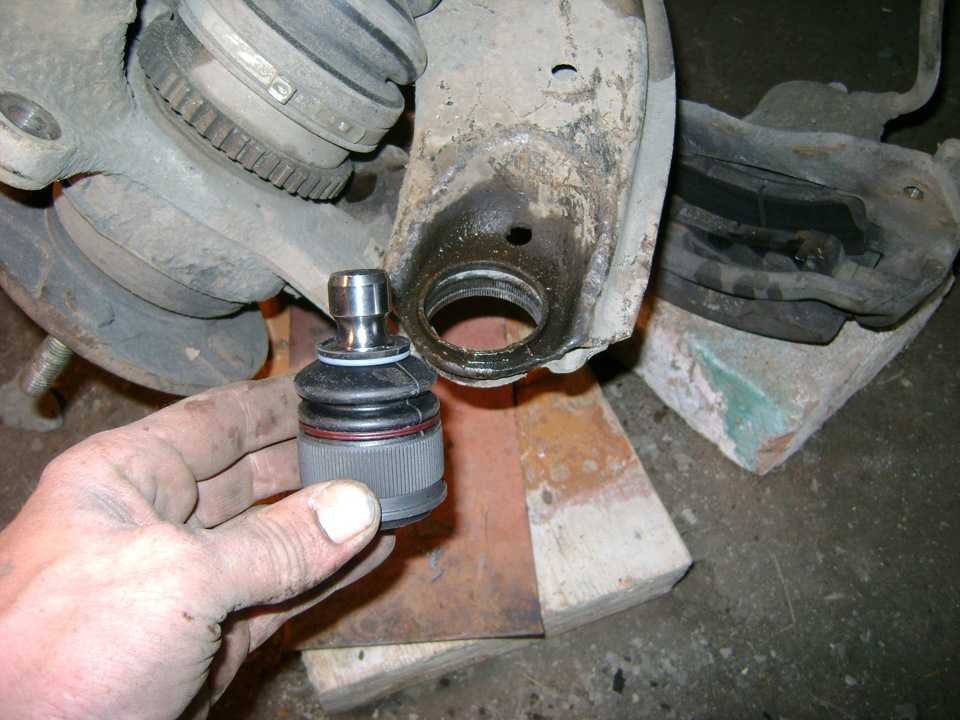

Определить необходимость замены шаровой опоры на Nissan X-Trail Т31 можно двумя простыми способами. Для этого вам понадобится помощник.

1. Поднимите домкратом автомобиль, и, встав перпендикулярно к колесу, попытайтесь покачать его от себя и на себя. Если вы почувствуете люфт или услышите металлический лязг – придётся заменить шаровую.
2. Перед тем как диагностировать подвеску, на Х-Трейле необходимо попросить второго человека зажать педаль тормоза. Это исключит возможный люфт подшипника. С большей точностью неисправность можно диагностировать с помощью монтировки. Поддомкратьте авто и вставьте ломик между поворотным кулаком и рычагом. Попросите помощника медленно повращать руль, а сами в это время давите на ломик. При наличии люфта, вы ощутите его и увидите. Если шаровая изношена сильно, вы это почувствуете и без вращения руля.

Когда

• Через 2 секунды индикаторы мигнут дважды.
• Режим программирования активирован на 2 минуты, выполните следующее:
• Нажмите и удерживайте кнопку отпирания.
• Нажмите кнопку запирания 3 раза.
• Отпустите кнопку отпирания.
• Индикаторы мигнут один раз для подтверждения правильности программирования.
• Повторите вышеуказанные процедуры для программирования остальных пультов дистанционного управления.
• После программирования четвертого ключа индикаторы мигнут 3 раза для подтверждения правильности программирования.
• Включите зажигание:
• Индикаторы мигают дважды (ключи 1-3 запрограммированы).
• Индикаторы НЕ МИГАЮТ (4 ключа запрограммированы).
• Деактивирован режим программирования.
• Проверьте работу всех запрограммированных ключей с пультами дистанционного управления.

Что входит в комплект поставки, инструменты и расходники Устройство, обслуживание и ремонт Nissan T32Ссылка: clck.ru/9saNf

Какой бензин экономичнее?
А92А95

Диагностика лучше ремонта

Ряд нехитрых правил поможет вам сохранить подвеску, нервы и деньги.

Придерживаясь их в повседневной жизни, вы сможете свести риск аварии к нулю:

1. Регулярно проводите проверку состояния шаровой опоры. Даже если вы сами не разбираетесь в тонкостях устройства автомобиля, всегда можно обратиться к специалистам или позвать в гости знающего соседа или друга.
2. Следите за наличием смазки. Не только замена порванных пыльников спасет вас от дорогостоящего ремонта, но и вовремя смазанная деталь.
3. Не игнорируйте посторонние звуки. Как только автомобиль начинает издавать стук, лязг и скрежет — стоит загнать его на смотровую яму и проверить неисправности шаровой.
4. Ездите аккуратно. Быструю езду любят все, однако игнорировать дорожные ямы и скакать по лежачим полицейским, не сбавляя скорости, не стоит, если вам дорого ваше авто.

Запчасти и инструменты для замены

Перечислим, какие рулевые тяги подходят Икстрейл Т31.

Производитель	Артикул
Оригинальная:	Nissan	D8521-JD00B
Подходящие:	CTR	CRN-51
Masuma	MR-N240
Lemforder	36417 01

Неоригинальные запчасти по качеству удовлетворительные, могут безотказно прослужить от 50 000 до 100 000 км. Износ зависит от условий эксплуатации. На хороших дорогах и при аккуратной езде детали среднего качества могут прослужить и дольше. А оригинальная запчасть прослужит минимум 150 000 км. Поэтому, если оригинал доступен физически и по деньгам, не стоит скупиться.

Инструменты, которые понадобятся при замене детали:

• молоток,
• пассатижи,
• пневмогайковерт,
• резьбовый герметик,
• рожково-накидные ключи 22 и 13 мм,
• щипцы большие,
• подъемник.

При работе следует соблюдать такие моменты затяжки:

1. 113 Nm – при прикручивании запчасти к рейке.
2. 88 Nm – при закручивании контргайки детали.

Какой фирмы запчасти купить

Но, несмотря на их заверения, есть и другие пути решения. Если вам хочется сэкономить и не пугает необходимость самому проводить работы по выпрессовке старой и установке новой шаровой в рычаг, можно поменять её отдельно. Выбор шаровых для Х-Трейла широк и запчасти отличаются ценой, страной происхождения и качеством. Купить эту деталь легко в любом автомобильном магазине.

• CTR CBN-71 производится в Корее, стоит 700-800 рублей;
• TRW JBJ 1095 производится в Италии, стоимость около 1000-1100 рублей;
• Moog NI-BJ-4954 производство Турции, стоит так же 1000-1100 рублей;
• Meyle 36-16 010 0000 страна Турция, примерная цена 800-900 рублей;
• Febest 0220-J31 производство Германия, цена около 650 рублей;
• FENOX BJ10012 производство Россия, стоит 500-600 рублей.

Более опытные водители рекомендуют поменять рычаги в сборе, но купить детали от Рено Колеос, они дешевле ниссановских и при этом ничем от них не отличаются.

Замена рулевых тяг X-Trail

Опишем пошагово, как делается замена детали на Х-Трейл Т31 собственноручно:

1. Ключом 22мм откручивается контргайка наконечника.
2. Пассатижами на пыльнике отпускается наружный, затем внутренний хомуты.
3. 13мм ключом с наконечника выкручивается тяга.
4. Ключом 22мм откручивается и снимается контргайка.
5. Снимается наружный хомут.
6. Демонтируется защитная гофра.
7. Внутренний хомут противопылевой гофры снимается.
8. Специальным приспособлением откручивается сама рулевая тяга.
9. Элемент демонстрируется.
10. Новая и старая запчасти сравниваются.
11. Пыльник проверяется на наличие повреждений.
12. Резьбовым герметиком на новой запчасти смазывается резьба.
13. Элемент ставится на место.
14. Крепится и фиксируется хомутами защитная противопылевая гофра.
15. Ставится контргайка.
16. Накручивается наконечник.

Детальное описание замены

Теперь опишем пошаговый алгоритм действий более подробно.

1. Х-Трейл т31 поднимается на подъёмнике. Находится контргайка крепежа. 22-миллиметровым ключом рожково-накидного типа эта гайка отвинчивается.

Диагностика

Определить локализацию неисправности призваны такие диагностические процедуры:

Диагностику тяг Х-Трейл проводить удобнее вместе с помощником, когда машина стоит на подъемнике или смотровой яме. Одновременно проверяют также работу рейки. У Nissan Х-Трейл т31 данный механизм часто ломается, появляются люфт баранки, вибрация, шум.

У Nissan Х-Трейл т31 2,0 2012-го года выпуска достаточно сделать несложную проверку детали, если в передней части машины появляются стуки при поворотах на дороге. Чаще всего такая проверка обнаруживает люфт шарнира.

Опишем подробней, как проводится такая проверка.

Заключение

По окончании замены на Х-Трейл Т31 рулевых наконечников своими руками найдите время, и съездите на стенд, чтобы точно проверить развал-схождение. Иначе, даже при видимом благополучии, вы рискуете намного раньше срока стереть шины.

Приветствую всех!))) Пару недель назад начало, что-то подстукивать в передней подвеске с отдачей в рулевую колонку. Происходило это только при торможении с одновременным маневрированием на небольшой скорости. При осмотре был выявлен скрип в шаровых опорах и надорваный задний (большой) сайлентблок переднего рычага. Были закуплены сайлентблоки задние оригинальные (54570-BB00A) 2 шт, сайлентблоки передние MEYLE (36146100009) 2 шт. и шаровые опоры MEYLE (36160100000) 2 шт. Сегодня заехал на СТО и заменил эти деталюшки. Родные сайленты производства фирмы TOYO. В процессе был выявлен порваный пыльник переднего амортизатора. Так же заменил оба эти пыльника на оригинальные (54050-JD00A).Больше всего меня огорчили вышедшие из строя шаровые опоры фирмы LEMFORDER (35476 01 009), которые прошли всего 57 000 км и на данный момент имели осевой люфт 3 мм! Самая вероятная причина их выхода из строя это то, что верхняя часть пыльника, одетая на шаровой палец стягивалась пластиковым кольцом, которое скорее всего и повредило его (на фото видно). Это пластиковое кольцо в сечении имеет вид квадрата. А на опорах MEYLE это кольцо металлическое и в сечении круг. Вообщем будем посмотреть как оно дальше будет))). А пока я наслаждаюсь тишиной и отличным поведением подвески))))), ну и наслаждаюсь вождением авто)))), к тому же очень порадовала стоимость работ — 200 руб за замену двух шаровых, 900 руб за все сайленты и 630 руб за замену двух пыльников)))).
