Системы полного привода: какие бывают и каких проблем ждать от каждой из них

Слабые места вариаторов

Ремонт вариатора Ниссан Т31 начинается с замены фрикциона блокирующего гидравлический трансформатор. К расходникам относят масляные прокладки, сальники и прокладки. Это обязательные элементы, которые нужно менять во время капитального ремонта.

Когда причиной поломки становится гул коробки, поменять нужно насосный клапан, ремень и подшипники шкивов. Можно выделить наиболее частые неисправности и причины их появления:

1. Степ-мотор. Эта деталь отвечает за передаточное чисто и дистанцию между конусами. Если происходит неисправность, вариатор не меняет обороты. Неисправность в большинстве случаев возникает при перегреве или выработанном ресурсе.
2. Клапан в масляном насосе. Типичная ситуация для JF011E заключается в выходе из строя этой детали. Если происходит поломка, начинает резко снижаться уровень давления масла, проскальзывает ремень и фрикционы. Чтобы устранить проблему, нужно поставить клапан большего диаметра. Посадочное место обрабатывается разверткой.
3. Гидротрансформатор. Для вариатора Х-Трейл Т32 он продается в сборе.
4. Прокладки. При замене требуется купить полный комплект. Фирма Транстэк предлагает в наборе даже большие тефлоновые кольца. Их толщина бывает 2,5 и 3 мм.
5. Подшипники валов и ремень. Причиной неисправности служит перегруз и проскальзывание при полном износе ремня. Если появился посторонний гул и вибрация, необходимо сразу делать ремонт вариатора Ниссайн Трейл и заменять все 4 подшипника.

Если не обеспечить своевременный ремонт вариатора Ниссан Х Трейл, существует вероятность повреждения конусных роликов, других важных узлов и деталей. Более капитальный ремонт является затратным. Если не проходить технической осмотр, можно столкнуться с полным повреждением важных деталей и узлов, которые не будут подлежать восстановлению.

Салон и оснащение

Дизайн салона X-Trail T32 также полностью переработан, видно, что инженеры делали более современный, ориентированный на молодую аудиторию интерьер.

Салон Nissan X-Trail T32 в максимальной комплектации

Руль, как на предыдущем поколении Х-Трейла, трехспицевый с пластиковыми вставками под алюминий. Но его форма совсем иная, более изысканная. Рулевое колесо выглядит точно так же, как у Qashqai J11, для которого это плюс. А вот старшего брата это не красит.

Приборная панель состоит из двух окружностей спидометра и тахометра с приятной белой подсветкой. Между ними располагается экран бортового компьютера с хорошей графикой.

Приборная панель Nissan X-Trail T32

Кнопки управления аудиосистемой, навигацией сосредоточены вокруг монитора. Управление климатом сконцентрировано чуть ниже. Пользоваться удобно и понятно. Небольшой недостаток – глянцевый черный пластик, окружающий эти органы управления. Выглядит он привлекательно, но для борьбы с отпечатками необходимы специальная тряпочка. А вот легко появляющиеся на «рояльном» пластике царапины, просто так не вытрешь.

Кресла Nissan X-Trail T32 комфортные, разрабатывались они совместно с NASA (национальное космическое ведомство США). Даже после длительной поездки в них нет ощущения усталости.

Второй ряд и багажник

Сидения второго ряда также комфортные: есть регулировка угла наклона спинки, можно увеличить багажник, сместив второй ряд в продольном направлении.

Багажник функциональнее, чем у конкурентов. Его можно разделить на две части, установив специальную «доску» между верхними частями колесных арок, как показано на фото. Но сложить кресла второго ряда, получить абсолютно ровный пол, как в Х-Трейл T31, не получиться. Спинки образуют небольшой наклон.

Багажник Nissan X-Trail T32

Лампочка 4WD на приборной панели

Система проверки исправности полного привода X-Trail срабатывает при повороте ключа в замке зажигания в положение ON. При этом световой индикатор 4WD загорается и через паузу исчезает. Оповещение о неисправности полного привода Ниссан Х-Трейл проходит следующим способом:

лампочка постоянно горит;

световой индикатор периодически моргает.

При срабатывании предупредительного сигнала в движении на полном приводе произойдет автоматический переход в режим 2WD. При этом понадобится сбросить скорость и посетить автосервис. В зависимости от частоты моргания лампы 4WD рекомендуется придерживаться следующих действий:

частое – остановиться, не глуша силовой агрегат. Подождать перехода привода в режим 2WD и остановки мигания лампы, затем продолжить движение;

редкое – включить 2WD и сбросить скорость движения.

Сравнительные испытания

Обзорный тест драйв Nissan X-Trail проводится с целью сравнения с моделью Кашкай, действительно ли они так похожи? В чем состоит практическое отличие? Для того, чтобы тест драйв Nissan X-Trail был максимально непредвзятым и объективным, мы подобрали водителей, не имеющих опыта вождения на Nissan. Будем откровенны, тест проводили на учениках автошколы, которые были только рады дополнительной практике. Место проведения проката – учебный полигон. Дорожное покрытие асфальт, грунт, песок. Неопытные водители специально были выбраны для снижения субъективных оценок «тертых волков» и уменьшения количества ошибок, традиционных для опытных водителей на вариаторной коробке передач.

Первое впечатление

Nissan Qashqai вызывает восторг: он удобен, комфортен, послушен. Вскоре мы заметили, что наши водители немного привстают, чтобы осмотреть пространство перед капотом. По правому краю капота располагается плохо просматриваемая зона. Перебравшись за руль X-Trail, наши неопытные водители издавали вздох облегчения. Для водителя, X-Trail с его полностью регулируемым сиденьем, оказался удобнее. Просторный салон и огромный багажник X-Trail вызвали большое одобрение фокус группы.

Задние сиденья Ниссан Х-ТрейлВместительный багажник Ниссан Х-Трейл

Разгон с места

Тест на скорость Ниссан Х-Трейл

Этот тест Ниссан Х-Трейл проигрывает Кашкай. Если Кашкай быстро набирает обороты и вполне может рвануть вперед на светофоре, то Х-Трейл тяжелее, разогнать его с места не так просто.

С технической точки зрения, слишком резкий разгон с места и не рекомендован для автомобилей с вариаторным приводом. Если нет цели угробить коробку передач за полгода. На собственном автомобиле от подобных тестов лучше воздержаться.

Горки

Поскольку на полигоне устроены горки, мы не могли отказать себе в удовольствии покататься по крутым подъемам и спускам.

Кашкай опережает X-Trail на подъеме, буквально взлетая вверх и высоко подбрасывая пассажиров и водителя. Подвеска Кашкай начинает подозрительно громыхать. X-Trail отстает на подъеме, автоматически подключая задние колеса и уверенно переезжает препятствия, не теряя сцепления с почвой.

Двигатели

Российским покупателям досталось два бензиновых двигателя – четырехцилиндровые атмосферники объемом 2,0 и 2,5 л.

Кроме того, был доступен турбодизель 1.6 dCi отдачей 130 л.с.

За рубежом сделали ставку на бензиновые турбомоторы 1.6 DIG-T (MR16DDT), а после рестайлинга – на 1.3 DIG-T (HR13DDT).

Вместе с тем, помимо дизельного 1.6 dCi (R9M) в ассортименте присутствовал 2.0 dCi (M9R — с осени 2016 года). После обновления оба уступили место 1.7 dCi.

Были предусмотрены и гибридные версии с 2-литровым бензиновым двигателем MR20DD.

Неисправности

К двигателям серьезных замечаний пока не возникает, за исключением некоторых моментов.

Так, в случае с 2-литровым агрегатом (MR20DD) после 150-200 тыс. км порой наблюдалось увеличение расхода масла.

Кроме того, в бензиновых моторах иной раз вызывал хандру неисправный клапан фазорегулятора (от 2500 рублей за аналог или 12 000 рублей за оригинал).

А после 100-150 тыс. км пробега в поле зрения попадала задняя опора силового агрегата (от 2000 рублей за аналог или 7100 рублей за оригинал).

Механическая коробка передач RS6F52A Nissan X-Trail / Nissan Rogue с 2007 года

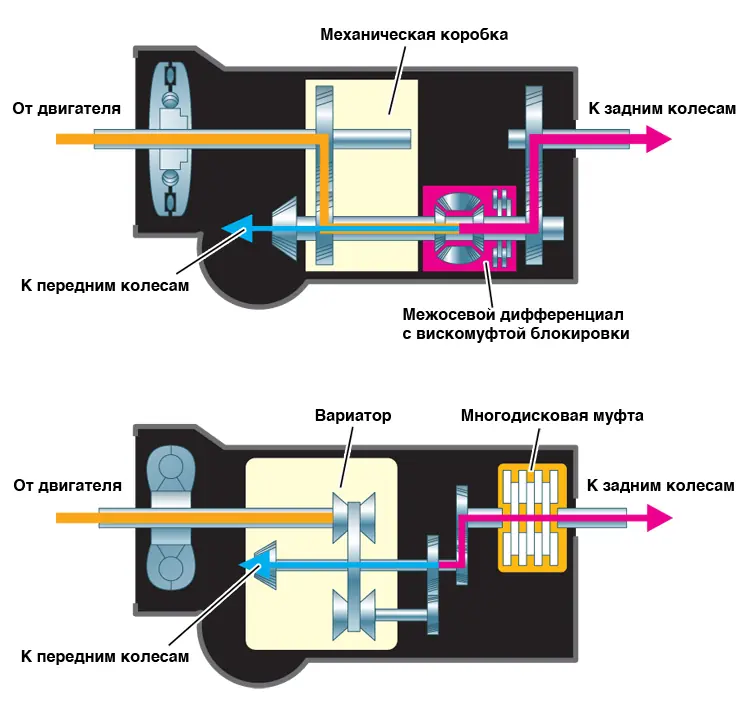

4. TOD Фирменная система управления полным приводом (как исходно-переднеприводных, так и исходно-заднеприводных машин) часто называется ATTESA (Advanced Total Traction Engineering System for All), но Nissan использует это имя слишком произвольно, так что для характеристики конкретного привода его применять бесполезно. Поэтому мы будем придерживаться более известных наименований.

Схема ATTESA E-TS (Electronic Torgue Split), фактически Torgue-on-Demand – в данном случае автоматически подключаемый передний мост, является основной для исходно-заднеприводных моделей. Межосевой дифференциал отсутствует, постоянный привод – задний. Момент на передние колеса отбирается при пробуксовке задних колес посредством гидромеханической муфты с электронным управлением. При этом величина момента может плавно изменяться в пределах от нуля до почти 50% от общего усилия. На некоторых моделях имеется возможность принудительного включения режима 4WD (режим максимальной блокировки муфты) – разумеется до достижения автомобилем определенной скорости.

Плюсы – наличие такой системы несомненно лучше просто постоянного 2 WD, не требуется дополнительных операций для подключения переднего моста.

Что такое вариатор?

Эта бесступенчатая трансмиссия выпускается двух видов: клиноременная и тороидальная. На Икстрейл ставят клиноременной вариатор.

Принцип работы бесступенчатой коробки

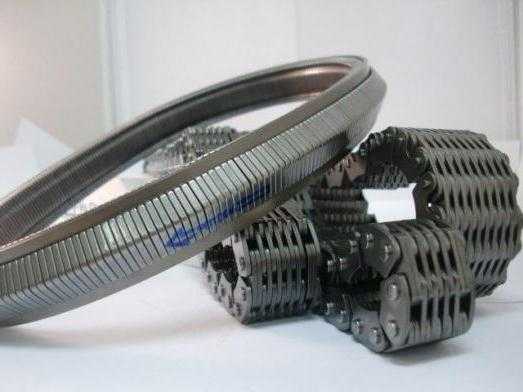

Главный компонент CVT — ведущий, ведомый шкивы, соединённые с помощью ремня. Оба состоят из двух конусообразных половин, которые сдвигаются и раздвигаются, меняя диаметр валов.

Когда автомобиль начинает движение, рабочая часть ведущего шкива уменьшается, а ведомого увеличивается. Это помогает повысить тягу мотора. Когда скорость возрастает, первый вал увеличивается, второй – уменьшается, система управляется электроникой.

Таким образом, в каждую секунду движения вариатор X-Trail выбирает нужное передаточное число, оптимизируя работу мотора, уменьшая нагрузку.

Не подключается полный привод Nissan X-Trail

Вторая похожая ситуация была у родителей в деревне,по талому снегу снесло в сугроб при включенном режиме авто,машина начала буксовать,включил режим полного привода(лоск).Опять-же вращалось только переднее левое колесо.Кто-нибудь может прояснить ситуацию,как вообще это все работает.Или просто у меня в машине что-то не включается,хотя лампочки на щитке приборов загораются при включении и гаснут при выключении.Заранее благодарен.

to kurok: Здравствуйте и добро пожаловать на форум!

Прежде всего, советую проверить предохранители. Вполне возможно, что по этой причине нет питаня на блок управления трансмиссией.

Загорание лампочки 4WD свидетельствует о том, что система определила пробуксовку и готова была включить полный привод. Но исполнительная часть не ответила.

Проверьте предохранители, только не визуально, а мультиметром, по питанию на входе и выходе.

Если не поможет, то надо будет подключить сканер и по ошибкам посмотреть, что именно не работает.

Похожая проблема была тут .

Спасибо за ответ.Я так понимаю что есть проблемка в самой машине.Может подскажите где поискать тот предохранитель?

to kurok: Доброе время суток!

Я прошу прощения, что не поприветствовал всех форумчан, еще пока не разобрался на форуме . в общем без обид.

Собственно требуется помосЧь знающих . очень-очень требуется . (((

В общем приобрел я Хитрушу 2007 года . 2 литра двигло, вариатор, комплектация SE.

Как обычно выбор машины только со своими знакомыми спецами . по кузову все облазили, все осмотрели . вердикт ГУД. Естественно прокатились . на подъемник задрали . ГУД, видно что не новая, но на год — два ходовки хватит .

Вариатор не шумит, не дергает, двигло шепчет .

Я счастливый довольный — БЕРУ.

Выбор пал на Хитруши по тому, что двое детей, багажник ШИКАРНЫЙ, по деньгам не прибивает, с учетом того, что изначально решили квартирный вопрос, а уж потом на что осталось . да и просто очень нравился данный авто, года два ни на какие другие и смотреть не хотелось . ну собственно самое главное — это полный привод, что бы на дачу проехать нужно по песчаному подъему забраться . короче приобрел и ни в чем не пожалел.

В общем первый выезд на дачу . загрузил по потолок остатки ремонта с квартиры . места только на передних сидениях . песчаный подъем . на середине закопался так, что пришлось лопаткой помахать .

Все было включено, 4WD auto, горит зеленый значок на панели приборов, пробуксовывать начал, лок сам включился . но гребет только передком . потом еще желтая лампочка (ошибка) 4WD заморгала . (про ошибку в умной книжке уже потом правда прочел, тут же . сидя на брюхе) . такие дела . расстроился конечно .

И еще один из симптомов . при включении зажигания, та самая желтая лампочка (ошибка 4WD) гаснет только после запуска двигателя — это правильно?!

В общем люди добрый посоветуйте новичку что-нибудь путное, что с этим счастьем делать, да так, что бы без замены вариатора за 240 тыриков . ?!

Как проверить CVT?

Конечно при покупке бэушного Ниссана с полной гарантией диагностировать состояние его агрегатов не получится, но приложить максимум усилий для этого необходимо. Вариатор Х-Трейл нужно проверить тремя способами:

Масло в вариаторе Ниссана должно быть светлого цвета, иметь нормальный уровень и не издавать горелый запах. Но даже если прозрачность жидкости приемлема, присмотритесь внимательнее. Удостоверьтесь, что в масле нет инородных частиц, комков, сгустков, прожилок.

Повезёт, если удастся проверить Ниссан во всех режимах – от минимального до максимального. Если X-Trail без дёрганий и провалов разгоняется до пиковой скорости, значит, вариатор в норме. Но не каждый продавец согласится на такие испытания, да и проводить их можно не везде. Если при разгоне присутствуют рывки, то подклинивают клапаны масляного насоса, из-за этого в каналах скачет давление смазывающей жидкости.

Проверка на слух дополнит картину. Нормально работающий вариатор Ниссан Х-Трейл не должен издавать посторонних шумов, максимум, что от него может исходить – тихий и ровный звук. Если присутствуют щелчки или вой, то CVT скоро попросит ремонта. Звук похожий на гудение старых подшипников, говорит о том, что изношены шкивы.

Особенности полного привода автомобилей Nissan X-Trail Т31, T32 и Nissan Qashqai J10, J11

Год выпуска с 2007

С наступлением холодов на дорогах становится довольно скользко и сегодня мы разберем как работает система полного привода автомобилей Nissan X-Trail и Nissan Qashqai.

При работе в нормальных условиях в режиме AUTO крутящий момент передаётся с двигателя на трансмиссию и переднюю раздаточную коробку. Раздаточная коробка, в свою очередь, находится в постоянном зацеплении с карданным валом, крутя его, но (на этом этапе) на задние колёса.

Всё это время блок управления двигателем (ECU) через датчики измеряющие скорость колёс, угол повотора рулевого колеса, плюс продольные и поперечные ускорения и раскачки (yaw), следит и предугадывает проскальзывание колёс.

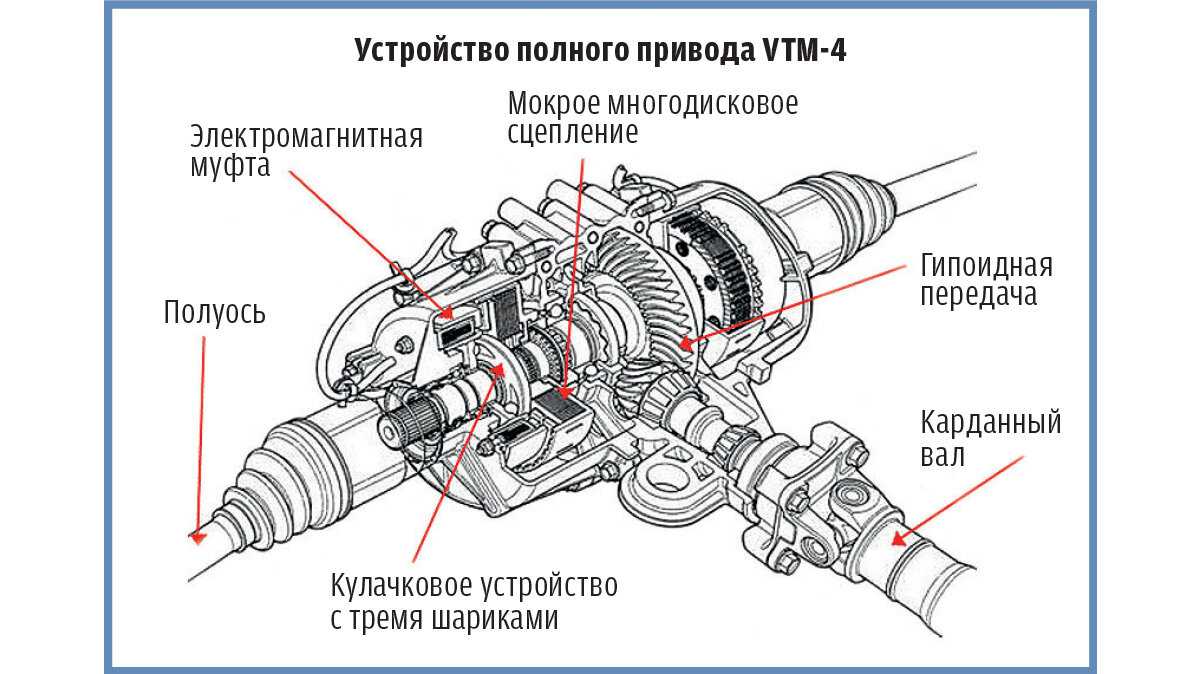

Прямо перед задним дифференциалом находится электронно-контролируемая муфта, которая позволяет передавать движение на обе оси — переднюю и заднюю. Основное сцепление муфты соединено с карданным валом, а управляющее сцепление — с задним мостом.

Мы не будем углубляться в техническое описание работы механизма сцепления и опишем его предельно коротко — Основное сцепление передаёт момент пропорционально току, приложенному к электромагниту и результирующему давлению зацепления.

Когда выбран режим LOCK (функционирует на скорости до 40 км/ч), управляющий блок даёт максимальный ток электромагниту. При этом пластины управляющего сцепления прикладывают максимальное давление к основному сцеплению, приводя к фиксированному, 50/50, распределению крутящего момента на низких скоростях.

Система ALL MODE даёт ещё большую изощрённость во время каждодневных поездок. Даже в режиме 2WD некоторый момент передаётся на задние колёса при определённых условиях, а именно:

• при резком ускорении электромагнитное сцепление зацепляется на 50%;
• при сильном проскальзывании передних колёс — на 75%.

В режиме AUTO (используется до 70 км/час), при лёгком ускорении электромагнитное сцепление включается на величину до 50%, разделяя крутящий момент сообразно условиям. Во время сильного ускорения, блок задействован полностью (на 100%), чтобы дать максимально допустимое распределение крутящего момента: 50/50.

А когда автомобиль ведут в режиме AUTO на более-менее постоянных скоростях, небольшой «тяговый» ток прикладывается к электромагниту, чтобы обеспечить мгновенную готовность системы к действию.

Наконец, когда работает ABS, муфта отключается, чтобы передние и задние оси можно было контролировать индивидуально.

Какой же мы можем исходя из этого дать совет:

• при движении по скользкой дороге использовать режим AUTO
• при движении по бездорожью использовать режим LOCK
• при движении по сухому асфальту использовать режим 2WD

Это позволит уберечь трансмиссию вашего автомобиля от чрезмерных нагрузок и продлить срок эксплуатации.

Эксперт по ремонту автомобилей Андрей Леонидович Иванов.

Признаки ремонта

Поездки на неисправном автомобиле приводят к тому, что начинает разрушаться механическая часть вариатора Ниссан Х Трейл. О неправильном обращении с автомобилем свидетельствует полное истирание подшипников, полное повреждение ремня, засорение металлической пылью и частицами, перегрев. Можно выделить и другие характерные признаки, когда в срочном порядке требуется ремонт вариатора:

1. Пробуксовка. Она возникает на ровном месте при попытке тронуться с места.
2. Снижение мощности двигателя. Появляется характерный гул двигателя, как при работе на нейтральной передаче, если нажать на педаль газа.
3. Самопроизвольное притормаживание автомобиля. Это признак серьезных проблем, поэтому требуется выполнять срочную диагностику и ремонт вариатора. Поломка свидетельствует о неисправности механической части.
4. Световой сигнал на приборной панели управления. Он демонстрирует аварийный режим работы коробки переключения передач. Это прямой признак проблем с вариатором, когда требуется в срочном порядке обращаться в сервисный центр.
5. Шум. Если возникает любой посторонний гул, необходимо выполнять ремонт вариатора.
6. Вибрирование КП. Это еще один характерный признак, что изношена механическая часть мотора Ниссан Х Трейл.
7. Толчки при переключении передач. Они возникают при засоре вариатора металлической пылью или частицами. При возникновении признака поломки звоните нам, наши мастера помогут с ремонтом.

Тюнинг мотора

Внешность и кузов

Дизайн задней части слишком простой по сравнению с передней Создавали X-Trail T32 на платформе Common Module Family альянса Renault-Nissan. С этим, в том числе, связанно отсутствие преемственности во внешности, теперь Х-Трейл стильный современный молодежный кроссовер. Ни брутальности, ни внедорожности, ни чрезмерно больших арок, ни вертикальных фонарей теперь нет.

На первый взгляд, кажется, что дизайн передней части перегружен. На фото видно четыре линии на капоте, ведущие к V-образной хромированной вставке окружающей большой логотип «Nissan». Передняя оптика не обычной формы, часть углов фар округлые, часть – заостренная. А линия дневных ходовых огней ломаная, но выглядит хорошо.

Хороший цвет. Вам как?

Дизайн передней части Х-Трейл T32 разделен на два этажа: сверху передние фары, псевдорешётка радиатора, снизу противотуманная оптика и настоящая решетка, между ними линия переднего бампера.

Внешний вид задней части много проще: здесь нет столько линий, фактур. Задние фонари расположились на крыльях и на широкой двери багажника. Их дизайн простоват, если сравнивать с фарами. Также на пятой двери находится хромированный логотип, а под ним из этого же материала полоса над номером. Катафоты и противотуманный фонарь расположены в самом низу нкрашенной пластиковой накладки.

Nissan X-Trail T32 и Т31

Колесные арки и пороги также укрыты кожухом из черного пластика. Легкосплавные диски с необычным дизайном под стать облику передней части.

Плавный ход

Следующий по частоте возникновения дефект проявляется в виде рывков и дерганья автомобиля. Ответственность лежит на редукционном клапане, находящемся в масляном насосе.

Результатом является не соответствующее норме давление, приводящее к нарушению согласованной работы шкивов. Это вызывает проскальзывание ремня. Своевременное обращение в сервис позволяет снизить финансовые затраты. Несущественные повреждения конусов можно исправить шлифовкой. Ремень же подлежит замене.

Самым известным вариаторным маслом, продающимся в автомагазинах, является продукт от Nissan NS-2 в двухлитровой жестяной банке. Емкость нового выпуска серебристая, старого — окрашена в синий цвет. Ни в коем случае не спутайте со старым, абсолютно не совместимым маслом NS-1, разлитым в розовые емкости.

Внешность и кузов

Дизайн задней части слишком простой по сравнению с передней Создавали X-Trail T32 на платформе Common Module Family альянса Renault-Nissan. С этим, в том числе, связанно отсутствие преемственности во внешности, теперь Х-Трейл стильный современный молодежный кроссовер. Ни брутальности, ни внедорожности, ни чрезмерно больших арок, ни вертикальных фонарей теперь нет.

На первый взгляд, кажется, что дизайн передней части перегружен. На фото видно четыре линии на капоте, ведущие к V-образной хромированной вставке окружающей большой логотип «Nissan». Передняя оптика не обычной формы, часть углов фар округлые, часть – заостренная. А линия дневных ходовых огней ломаная, но выглядит хорошо.

Хороший цвет. Вам как?

Дизайн передней части Х-Трейл T32 разделен на два этажа: сверху передние фары, псевдорешётка радиатора, снизу противотуманная оптика и настоящая решетка, между ними линия переднего бампера.

Внешний вид задней части много проще: здесь нет столько линий, фактур. Задние фонари расположились на крыльях и на широкой двери багажника. Их дизайн простоват, если сравнивать с фарами. Также на пятой двери находится хромированный логотип, а под ним из этого же материала полоса над номером. Катафоты и противотуманный фонарь расположены в самом низу нкрашенной пластиковой накладки.

Nissan X-Trail T32 и Т31

Колесные арки и пороги также укрыты кожухом из черного пластика. Легкосплавные диски с необычным дизайном под стать облику передней части.

Каков итог?

Как ни крути, ни одной универсальной системы полного привода, подходящей на все случаи жизни, до сих пор не создано. Ее выбор зависит исключительно от поставленных задач и приоритетов. Внедорожные вылазки ограничиваются не чищенной грунтовкой на дачу? Вам за глаза хватит системы On-demand. Мечтаете покорять Эверест, пробиваться сквозь тундру и нырять в болота? Вам нужна система Part-time, способная выдержать многое вдали от цивилизации. Но придется пожертвовать ездовым комфортом и получить навыки уверенного вождения на заднем приводе. Хочется, чтобы было и то и другое? Тогда вам необходима система Full-time, однако стоить она будет как сама по себе, так и в ремонте немалых денег.

Редакция журнала «Движок» выражает благодарность сервисному центру «Дилижанс» за помощь в подготовке материала.
