Механическая коробка передач

Полная замена масла в АКПП

Эта процедура проводится только на станциях технического обслуживания. Для полной замены используется специальный стенд. Принцип его работы следующий:

Стенд подключается двумя патрубками и специальными переходниками в разрыв охладителя жидкости АКПП. Стенд оборудован насосом, который закачивает, предварительно залитое в емкость стенда, новое масло в коробку. Запускается двигатель и насос внутри самой коробки, создавая давления в магистрали, выкачивает старую жидкость в специальную емкость для отработанного масла внутри стенда. Таким образом происходит замещение старой жидкости новой. Благодаря этому, масло меняется во всей коробке, включая гидротрансформатор.

Минус данного метода замены, это необходимость в большем, чем полный объем коробки, количестве нового масла. То есть, для полной замены масла в спортейдже придется купить не 7 – 8 литров (как написано в заводской спецификации), а 10 – 11 литров. Дело в том, что во время полной замены, при вытеснении свежим маслом старого, происходит их частичное смешивание. Чтобы в коробке в итоге осталось полностью новое масло, придется залить в стенд около 10 литров вместо 7 новой жидкости.

Вторым минусом можно считать более высокую стоимость работы.

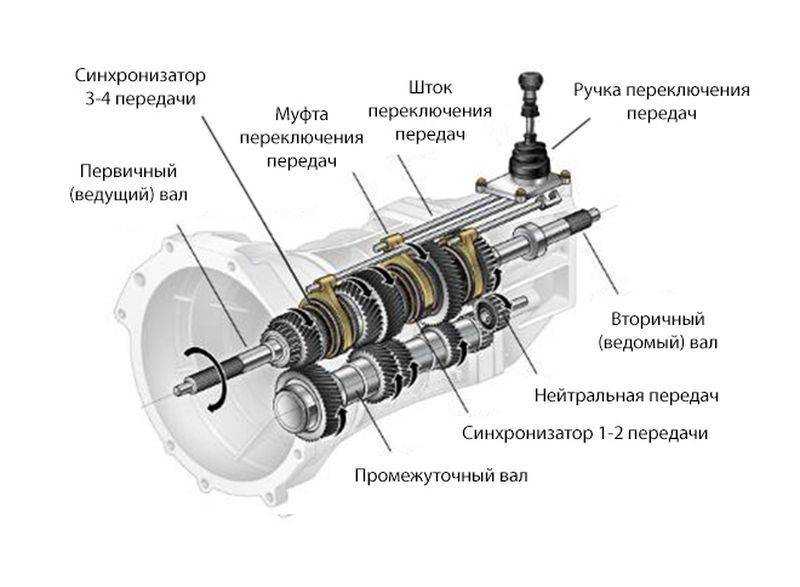

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

Ведущий (он же первичный).
Ведомый (иное название – вторичный).
Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

Рычага.
Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
Шестерня вторичного вала МКПП блокируется.
Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

https://youtube.com/watch?v=Bb7leiitIo4

Пошаговая замена

Замена масла в Киа Спортейдж 3 — относительно простой и доступный каждому процесс. Как правило, обладая минимальными теоретическими знаниями, всё можно выполнить быстро и крайне грамотно. Предварительно следует запастись пустой канистрой на 5 – 6 л., ключом «на 17» и чистой ветошью.

Начать процесс следует со слива отработанной жидкости, что потребует расположения авто на яме или эстакаде. После снятия картера автомобилист сможет подставить пустую ёмкость под сливное отверстие и дождаться полного выхода смазки. Стоит отметить, что для демонтажа пробки понадобиться ключ «на 17». Будет лучше, если смазка в момент слива будет горячей, ввиду чего перед процедурой стоит прогреть авто в течение 5 – 10 минут или приступить к выполнению задачи сразу же, как машина прибудет на яму.

Замена масла в двигателе Киа Спортейдж 3 требует установки новой прокладки на пробку, что позволит избежать подтёков. После того как пробка займёт свое место на силовом агрегате, её следует аккуратно закрутить.

Следующий этап замены моторной жидкости заключается в смене фильтра, для демонтажа которого придётся воспользоваться специальным ключом или типовым инструментом, имеющим подходящий размер. Автомобилисту нужно избавиться от крепления масляного фильтра, аккуратно смазать чистой моторной жидкостью уплотнительное кольцо нового устанавливаемого элемента конструкции, после чего провести установку приобретённого масляного фильтра.

Чтобы осуществляемая своими руками замена масла Киа Спортейдж 2 или 3 имела успех, следует грамотно залить в мотор новую смазку. Избавиться от маслоналивной пробки можно без помощи сторонних инструментов, освободив отверстие руками. Как правило, бензиновому силовому агрегату понадобится всего 4,1 л. смазки, а дизельному — 5,1 л. После того как всё будет сделано, следует закрыть горловину пробкой, устранить подтёки (при их наличии).

Крайне важен первый запуск мотора, автомобилисту следует подождать отключения сигнальной лампы, свидетельствующей об аварийном падении смазочного вещества.

Приступаем к работе

Прогреваем холодный двигатель 3-4 минуты. Холодное масло будит плохо вытекать с двигателя, в итоге может остаться много грязного масла которое в итоге вы смешаете с новым. Таким образом ухудшаться характеристики нового масла.
Ставим автомобиль на домкраты либо на смотровую яму (идеальный вариант) для удобного доступа к днищу. В некоторых моделях может быть установлена «защита» картера двигателя. Ее нужно будит снять для доступа к сливной пробке.
Откручиваем пробку заливной горловины, вынимаем масляный щуп. Масло быстрей сливается если есть сквозное отверстие.
Подставляем тазик либо любую другую посуду которая может вместить 5 л отработки.
Откручиваем сливную пробку ключом (лучше если будит трещотка). Лучше всего сразу рассчитывать что масло будит горячим. На этом этапе работ нужно быть более всего внимательным.
После полного слива старого грязного масла которое имеет черный цвет убираем тазик в сторону.
Необязательным пунктом является промывка двигателя специальным промывочной жидкостью. Вы удивитесь какое черное масло выльется с этой жидкостью. Использовать эту жидкость очень просто. Заливаем в двигатель, предварительно закрутивши сливную пробку конечно. Заводим автомобиль на 3-5 минут. При этом гоняем и греем нашу жидкость на старом масляном фильтре. После, глушим и сливаем в свободную емкость.
Меняем масляный фильтр на новый. Перед тем как поставить новый фильтр, налейте в него около 100 г свежего масла а также смажьте резиновое уплотнительное кольцо на нем.
Заливаем новое масло. Убедившись в том что сливная пробка закручена, и установлен новый фильтр очистки масла можем приступать к заливки нового масла ориентируясь по щупу. Уровень должен быть между минимальной и максимальной отметкой. Также, нужно помнить о том что после первого пуска двигателя немного масла уйдет и уровень опуститься.
Выполните повторную проверку уровня масла по щупу после первого пуска. Пусть двигатель поработает около 10 минут на холостых оборотах.

Горит лампа низкого уровня масла в двигателе, и лампа «Чек»

На панели приборов спортажа 3-го поколения (в зависимости от комплектации), может быть лампа низкого уровня масла в моторе.

Иногда бывает так, что она загорается при нормальном уровне масла. При этом одновременно загорается лампа неисправности в блоке управления двигателем. Код ошибки P250D Engine Oil Level Sensor Circuit High.

Происходит это из-за обрыва цепи датчика уровня масла. Обычно провод обрывается либо возле самого разъема датчика, либо на расстоянии 30 см от разъема, в месте, где жгут проводов закрепляется клипсом к двигателю. Ремонт в этих случаях – припаять провод и заизолировать.

Если после включения лампы низкого уровня масла, вы обнаружили что на щупе действительно низкий уровень, даже после долива лампа на приборке не погаснет сама. Нужно 3 раза, быстро (в течении 5 секунд) включить и выключить зажигание. Только после этого лампа низкого уровня выключится.

Толчки при переключении

Иногда возможно появление толчков или задержек при переключении передач после полной замена жидкости в автомате. Не всегда это является признаком неисправности коробки.

Чаще всего, плавность переключения передач удается восстановить, сбросив адаптивные настройки блока управления коробкой передач. Сделать это можно с помощью оригинального диагностического оборудования Kia — KDS или GDS, на сервисной станции Kia. Процедура занимает 1 минуту.

После сброса, коробку следует «обучить».

Для начала, необходимо пройтись по всем передачам, на холостом ходу на месте, задерживаясь на каждой на 2 сек. Сделать так 5 раз.

После этого — динамическое обучение. Для него потребуется длинный участок свободной ровной дороги. Делается это так:

Прогреваем двигатель на месте. Совершаем обучающую поездку: едем с постоянным плавным ускорением, по ровной дороге, с нажатой педалью акселератора на 15 – 30 %. Коробка должна переключиться в таком режиме плавного разгона с первой по 6 передачу. Достигнув шестой передачи начинаем плавно замедляться, автомат переключается с 6 по 1 передачу. Повторяем это 3 раза. Теперь коробка адаптирована. После адаптации толчки и удары, как правило, исчезают.

Это интересно: Как убрать значок ключа на Пежо 308

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена спидометра уаз 31512
Замена датчика на шевроле нива
Ремонт датчика включения вентилятора ваз
Ремонт стартера рено лагуна 3
Выбивает предохранитель на прикуриватель ваз 2107

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Какую жидкость лучше выбрать?

К выбору подходят основательно. Рабочая жидкость должна соответствовать техническому регламенту транспортного средства и типу отработанного масла.

Годятся жидкости:

ZIC ATF – SP 4. Синтетический продукт красного цвета. Высокий индекс кинематической вязкости. Применяют как оригинальную заливку в автомат Кия Спортаж, об этом говорят буквы ATF. Производитель заявляет, что масло теряет текучесть при -52 °С. Автовладельцы северных регионов убедились, что масло густеет раньше. Для средней полосы и юга страны этот факт не имеет значения. Другие характеристики продукта хорошие: масло экономит топливо, сохраняет свои качества при долгой эксплуатации.
ZIC ATF Dexron III. Низкотемпературное синтетическое масло. Применяют для автоматов корейского производства. Жидкость создает тонкую масляную пленку, взаимодействует с присадками. Индекс вязкости – очень высокий. Добавки замедляют окислительные процессы в механизмах. Жидкость антикоррозийная, очищает детали от нагара. Текучесть и работоспособность сохраняются долго.
ZF TE-ML 0914. Смазочные свойства обеспечивают плавное переключение скоростей. Работает в большом диапазоне температур.

Трансмиссионные заливки часто подделывают, поэтому товар автовладельцы берут у дилеров.

Замена масла в АКПП Киа Спортейдж 3

Киа Спортейдж 3 — полноприводный внедорожник третьего поколения, поступивший в продажу в 2010 году. Базовые комплектации оснащались пяти- шести- ступенчатой МКПП и шестиступенчатым автоматом.

У многих владельцев возникают трудности с заменой трансмиссионного масла. С целью оказания методической помощи, рассмотрим процесс замены жидкости в АКПП на примере Kia Sportage 3.

В мануале даны следующие рекомендации:

если машина эксплуатируется в условиях городской черты, без нагрузок — ресурс жидкости 70000 км;
систематические нагрузки, частые режимы «Старт — стоп» — 60000 км.

На практике мало кто из владельцев придерживается теории, проводят обслуживание уже на отметке в 50000 км с целью продления срока жизни механизмов и агрегатов Kia Sportage 3.

Вместе с тем, никто не ограничивает права собственников проходить ТО в 60 / 70 тыс. км. Каждый выбирает приоритеты самостоятельно. Затягивание интервала приводит к чрезмерному износу комплектующих, засорению магистралей, по которым циркулирует жидкость. В конечном итоге, капитальный ремонт КПП.

http://vibormasla.ru/transmission/zamena-masla-v-dvigatele-kia-sportagehttp://grandrepairauto.ru/zamena-masla-kia-sportage.htmlhttp://masllo.com/zamena-masla-kia-sportejdzh.htmlhttp://sis26.ru/zamena-masla-v-dvigatele-kia-sportejdzh-2/http://avtomarket.ru/journal/Kia/Sportage/38024/http://kianova.ru/zamena-masla-sportage

голоса

Рейтинг статьи

Как заменить масло в АКПП Киа Спортэйдж 3

Существует два способа замены масла. Они почти идентичны. Это частичная замена смазки и полная смена. Последняя процедура проводится в рабочих условиях, но имея под рукой пятилитровую бутылку и, отсоединив шланги от радиатора, процесс можно повторить в домашних условиях.

Слив использованной смазки

Чтобы слить старое смазывающее средство от автомата Киа Спортэйдж рекомендуется проехать километров двадцать. Это разогреет смазку до рабочей температуры в 60 градусов. Она будет активней сливаться из отверстия.

Завести транспортное средство.
Проехать указанное количество километров, попеременно меняя кулису на автомате с одного положения в другое.
Оставить авто на ровной поверхности. Желательно заехать на эстакаду или яму.
Заглушить мотор.
Открутить пробку и подставить под полившуюся жидкость тазик.
Отвинтить болты поддона и аккуратно снять его.
Учесть, что в нем может находится использованная смазка. Ее также аккуратно слить в тазик.

Чистка поддона и удаление стружки

Когда был убран поддон и слита основная часть смазки АКПП, нужно почистить его и удалить стружку с магнитов. Это делается посредством моющей жидкости Арбо. Удаляется грязь, нагар и металлическая стружка. Затем протирается все насухо чистой тряпкой из хлопка без ворсинок. Теперь следует поменять фильтрующее устройство.

Замена фильтра

Теперь автовладелец должен сделать следующее:

Открутить три болта, на которых держится фильтр.
Вытащить его и выбросить в урну.
Установить новый.

Не надо мыть использованный фильтр. Это не даст положительных результатов, сведя все усилия на нет.

Свежая смазка

Когда автовладелец установил новое фильтрующее устройство нужно установить поддон обратно, завинтив его. И вкрутить сливную пробку.

Если автовладельца удовлетворило качество слитого масла, то можно оставить все как есть и только долить свежее масло АКПП.

Отвинтить щуп и установить лейку в отверстие для щупа.
Залить свежее.
Обратно закрутить щуп.
Включить мотор и прогнать кулису переключения скоростей АКПП по положениям передач.
Определить по щупу нужна ли доливка.

Если же автовладельца не устроил цвет слитого смазывающего средства АКПП, то нужно провести полную замену.

Замена Масла В Двигателе Киа Спортейдж 2

Одной из наиболее важных и важных процедур технического обслуживания Kia Sportage является замена моторного масла. Воздействуя на некоторые свойства вождения, выполнение такой операции значительно повышает производительность устройств. Если вы не меняете масло в Kia Sportage, именно поэтому вы сгущаете моторное масло а пыль, грязь или мелкие частицы пыли, попадающие в нее, снижают ее производительность, что приводит к отказу двигателя и затратам на капитальный ремонт двигателя.

Период замены масла для Kia Sportage — каждые 5-10 тыс. Км или в течение года. В этом случае необходимо учитывать не только рабочие характеристики и условия, заявленные производителем.

Частота замены масла в двигателе Kia Sportage зависит от следующих причин:

интенсивность работы Kia Sportage;
техническое состояние мотора;
сезонность (зима / лето);
свойства самого масла.

Старое моторное масло Kia Sportage подключается к двигателю через картер картера. Убедитесь, что на пробке и фильтре есть пятна, и при необходимости замените сливную пробку Kia Sporteydzh.

Основным показателем частоты смены масла Kia Sportage является возраст автомобиля. Если автомобиль новый, первая замена моторного масла Kia Sportage происходит сразу после поломки. Затем эту функцию следует выполнять в соответствии с рекомендациями / правилами Kia Sportage при использовании высококачественных жидкостей.

При покупке подержанного Kia Sportage лучше сразу заменить моторное масло и масляный фильтр. Тогда его уровень и состояние должны постоянно контролироваться. В любом случае, рекомендуется, чтобы специалисты Kia Sportage заливали моторное масло только тех же марок с аналогичными характеристиками, как им было 30 лет.

Замена масла в двигателе Kia

Время замены масла Kia Sportage сократится:

обычная машина;
бензин низкого качества;
езда на холмистые и горные районы;
перегрузка веса машины;

Подходящим решением для замены моторного масла в двигателе Kia Sportage является поиск услуг профессиональных автоцентров, у которых есть все, чтобы дать нашим клиентам возможность выполнять свою работу с высоким качеством.

Процесс замены масла в Kia Sportage осуществляется поэтапно:

заклинивание двигателя;
открутите сливную пробку и полностью слейте старое масло;
заменить масляный фильтр;
промойте двигатель Kia Sportage с добавлением специальной чистящей добавки (на ваш выбор);
добавить новое масло.

В результате процедуры замены масла Kia Sportage они запускаются, позволяя им отстояться в течение нескольких дней (3-5 минут). Затем снова проверьте уровень масла в двигателе и при необходимости долейте.

Этап мойки двигателя Kia Sportage вызывает двойное восприятие. Этот процесс предотвращает любые проблемы, связанные с засорением масляных каналов, накоплением отложений и засорением определенных частей автомобиля. К сожалению, при сливе отработанного масла большая его часть может оставаться в системе.

Пропуская моющее средство через масляный фильтр, темная смесь химикатов остается на стенках и клапанах двигателя Kia Sportage. Затем, заполняя новейшую жидкость, она может реагировать с образовавшимися элементами, что приведет к пенообразованию, образованию отложений. Лучше всего залить идеальное минеральное или полусинтетическое масло для исчезновения опасных осадков, и только тогда заменить это масло на работающее синтетическое.

Замена масла KIA sportage 3

Владельцы Kia Sportage должны уделять больше внимания выбору заправочной станции, которая поставляет качественное топливо. Введение некачественной консистенции для начинки отрицательно сказывается на составе масла.

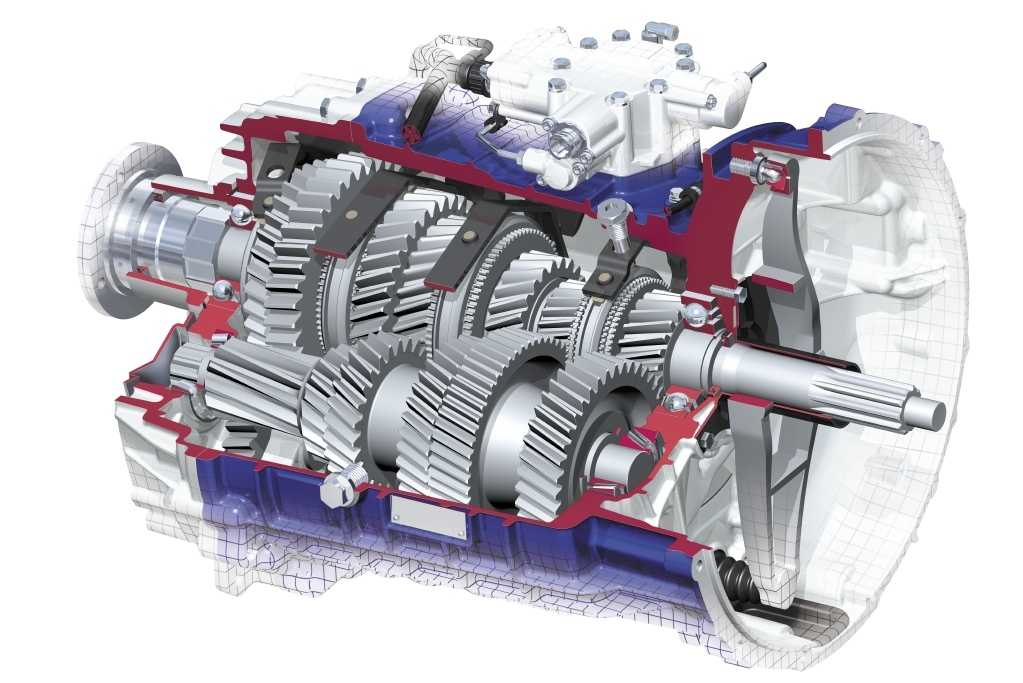

Устройство механической коробки передач

картера;
первичного, вторичного и промежуточного валов с шестернями;
дополнительного вала и шестерни заднего хода;
синхронизаторов;
механизма переключения передач с замковым и блокировочным устройствами;
рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

При включении первой передачи мигают огни заднего хода

Такое бывает на спортажах с механической коробкой передач. Если установлена система помощи при парковке, или есть заводская в комплектации, в момент включения первой передачи кратковременно включается зуммер парктроника. Также на долю секунды включаются лампы заднего хода. Так быть не должно, причина в датчике включения заднего хода.

Датчик заднего хода, Киа Спортейдж

Стоит этот сенсор на КПП сверху. Для его замены придётся снять корпус воздушного фильтра, аккумуляторную батарею и площадку под ней. Откручивается датчик ключом на 24, замена занимает не более 20 минут.

Цена нового датчика 10-15$. Номер запчасти — 93860-39012.

Замена масла в двигателе

Данную операцию можно сделать самому и займет это не совсем много времени. Для слива масла понадобится любая тара для старого масла, ключ на 17 и чистая тряпка.

Cлив отработанного масла

Встать на подъемник или яму.
Снять картер (защиту двигателя).
Подставить тару для старого масла.
Открутить пробку ключом на 17-мм.
Слить масло крайне осторожно, ибо высокая температура. Делать это желательно сразу, как только вы приехали на нужное место, дабы масло осталось горячим и вязким.
Установить на пробку для отверстия новую прокладку, дабы не подтекало.
Установить пробку обратно в отверстие и закрутить.. Снятие масляного фильтра

Снятие масляного фильтра

Для замены масляного фильтра понадобится специальный ключ. Если такого нет, можно попробовать обычным ключом с подходящим размером. Инструкция:

Вывернуть крепление масляного фильтра.
Обработать уплотнительное кольцо от нового масляного фильтра смазкой, тальком или маслом.
Заменить масляный фильтр.

Заливка нового масла

Теперь нужно приступить к заливке нового масла. Для этого нужно открыть маслоналивную горловину руками и затем:

Залить необходимое количество (4.1 – бензиновые, 5.1 – дизельные двигатели).
Установить пробку на место. Проверить на наличие подтеков. Если имеются – слить новое масло в тару и закрепить маслосливное отверстие лучше.
Запустить движок и подождать, пока не отключится сигнальная лампа аварийного падения масла.
Проверить наличие масла, при необходимости долить.

На замену масла и масляного фильтра уходит, как правило, не больше, чем 1 час. Процедура не сложная, специальных навыков и инструментов не требуется.
