Подробно о панели приборов киа рио 3

Бортовой компьютер «Киа Рио»

Данные бортового компьютера отображает информационный ЖК-дисплей, расположенный в нижней части спидометра на моделях 3-го поколения 2013, 2014, 2015, 2016, 2017 гг., или в центральной части, касается моделей 4-го – 2018, 2019 годов выпуска.

Включается сразу же после поворота ключа в замке зажигания, питание осуществляется от основного аккумулятора, при его отключении вся информация стирается, остаются только данные о пробеге.

• пробег с момента производства машины;
• пройденное расстояние поездки, которое было отмерено с момента нажатия на кнопку Trip, обнуление выполняется при помощи Reset;
• запас хода, рассчитываемый на основе текущего расхода топлива и его остатке в баке;
• средняя скорость, которая была развита с момента запуска двигателя до его остановки, в периоды, когда автомобиль не движется, учет не ведется;
• усредненный расход топлива, показатель, который определяется на основе пройденного расстояния и топливозатрат, дозаправки менее 6 л не учитываются;
• расход топлива в текущий момент, расчеты проводятся за 2 с, учитывается пройденное расстояние в км и объем сжигаемого топлива в л;
• время в пути с момента старта двигателя и до его выключения, максимально фиксируемое время 99 часов и 59 минут, моменты простоя не учитываются;
• информация о включении экономичного режима, активируется при помощи нажатия на Trip более 1 с;
• показания термодатчика, интервал измерений от -40 0 С до +80 0 С.

О чем сигнализируют значки на приборной панели автомобиля?

Приборная панель служит для отображения состояния систем автомобиля и информирования о всевозможных неисправностях. Но каждый ли знает, что обозначают внезапно загорающиеся индикаторы и лампочки?

Проведем краткий ликбез по наиболее распространенным значкам.

Цвет имеет значение Для начала отметим, что цвет индикатора играет первостепенную роль. Это нечто вроде светофора.

Если красный — эксплуатировать автомобиль опасно

Желтый цвет оповещает о необходимости обратить внимание (вспоминаем светофор)

Зеленый цвет просто информирует (габариты, ближний свет фар), равно как и другие цвета. Например, синий встречается зачастую лишь в одном случае — когда включен дальний свет.

Важно отметить, что практически любые индикаторы (красного и желтого цвета) должны гаснуть спустя несколько секунд после запуска мотора. Если они беспрерывно горят (исключение — включенные «противотуманки» и прочие приборы), значит, есть неисправность. Зачастую обо всех этих и других значках можно прочесть в инструкции по эксплуатации

Но как быть, если автомобиль был куплен с рук, а его прежний владелец не сохранил полезную книжку? В этом случае пригодится наша статья

Зачастую обо всех этих и других значках можно прочесть в инструкции по эксплуатации. Но как быть, если автомобиль был куплен с рук, а его прежний владелец не сохранил полезную книжку? В этом случае пригодится наша статья.

В этом материале мы рассмотрим наиболее распространенные и важные пиктограммы, оставив без внимания простейшие индикаторы — такие как индикаторы включенных поворотов, ближнего и дальнего света, индикатора низкого уровня топлива и пр. Надеемся, большинство автовладельцев не нуждается в настолько тщательном изучении значков на приборной панели.

Обозначения значков на панели

1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

Рекомендуем также почитать:

• Диагностика неисправностей автомобиля по свечам зажигания

https://youtube.com/watch?v=qhECk1yTdKQ

Приборная панель – это электронный узел, который контролирует параметры автомобиля во время движения. Информирует владельца о состоянии разных систем.

Почему горит лампочка аккумулятора

Нет зарядки

Напряжение от генератора не поступает. Причина в отказе механизма (изношенные щётки, замыкание на витках обмоток, сгоревшая обмотка, поломка подшипника, либо других передаточных узлов). Контрольная лампа при этом может непрерывно мигать.

Проблемы в ремне генератора

Обрыв или слабое натяжение ремня привода. Во время работы можно услышать посторонний гул, либо обнаружить обрыв визуально.

Перегорел предохранитель или плохой контакт

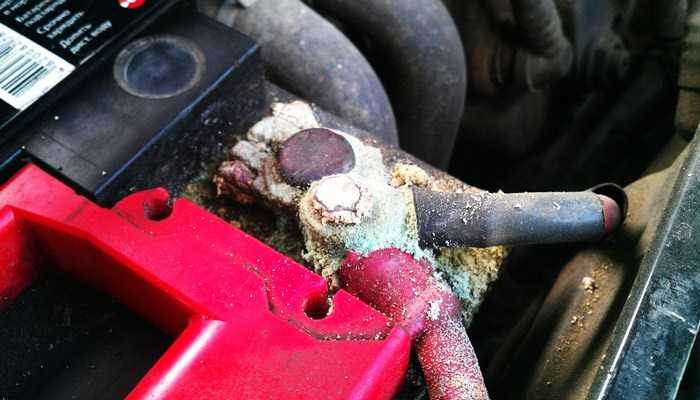

Окисление клемм на контактах приводит к падению напряжения. В таких случаях лампочка может мерцать или включаться на время. В случае сгоревшего предохранителя в блоке, сигнал будет постоянным.

Другие причины

Нарушение электропроводки в общей цепи, окисление клемм АКБ или низкий заряд, короткие замыкания, пробой «на массу», отказ работы диодов, либо ослабление контактов в приборной панели.

В случае выхода из строя генератора происходит быстрая разрядка АКБ во время движения. При отключённых основных потребителях тока (ближний свет фар, габаритные огни, кондиционер, аудиосистема, дворники) автомобиль проедет около 3-4 часов, после чего батарея полностью разрядится.

Включённая контрольная лампочка АКБ может свидетельствовать о серьёзной проблеме, поэтому необходимо выяснить причину нарушений и устранить неисправность.

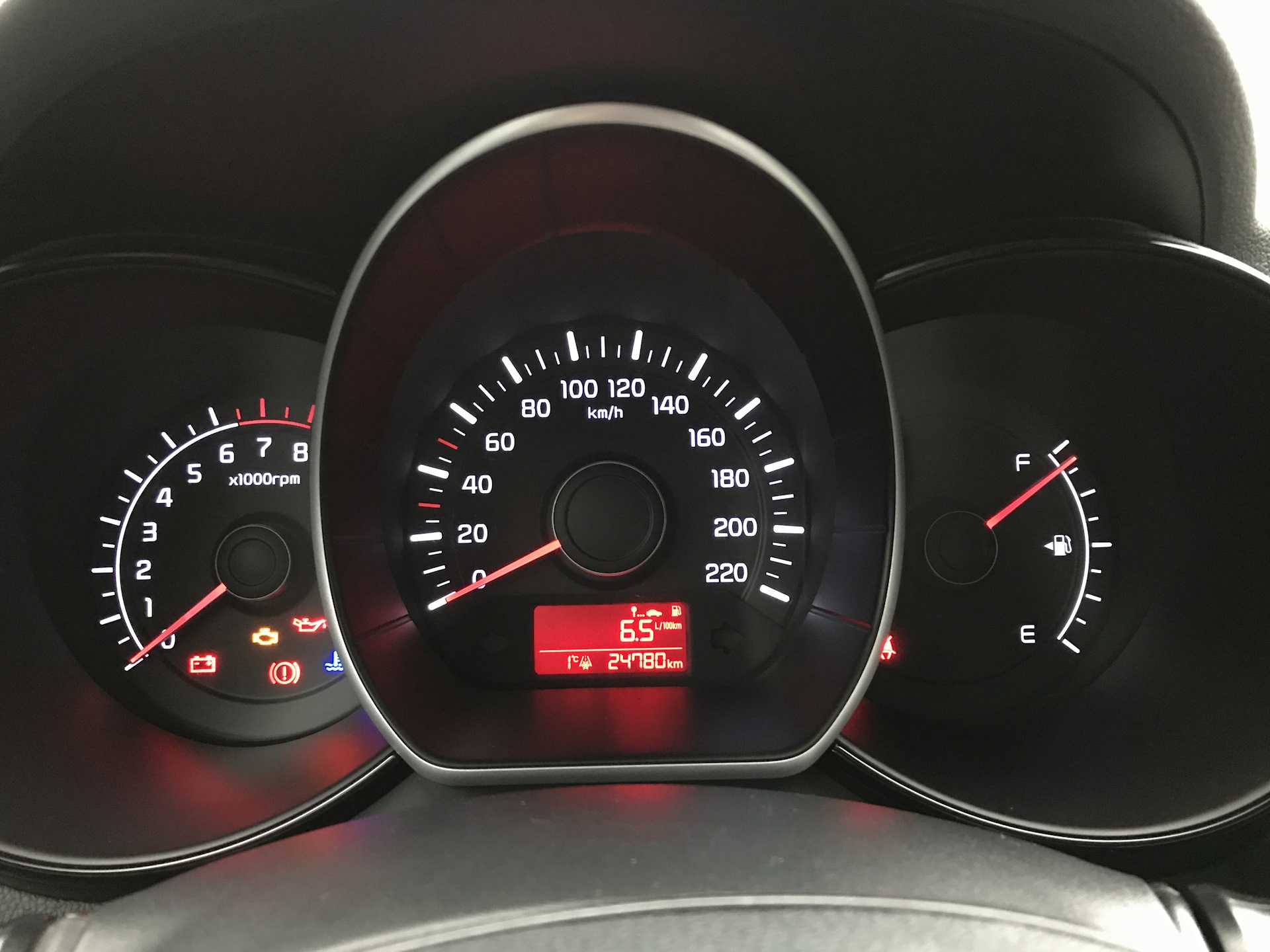

Обозначение значков на приборной панели Киа Рио

На доске присутствует большое количество иконок и символов. Их значение угадывается интуитивно, благодаря понятной форме. При этом, сигналы желтого или красного цвета означают наличие неисправностей.

1. Стрелочный тахометр.
2. Указатель спидометра – отображает текущую скорость автомобиля.
3. Если загорелся желтый символ машинки во время движения – обнаружена поломка иммобилайзера.
4. Индикация исправности ГУР.
5. Отображение работоспособности системы SRS.
6. Индикатор состояния АБС модуля.
7. Бачок стеклоомывателя опустел.
8. Стрелочный указатель остатка в топливном баке.
9. Синий значок обозначает включение дальнего света головной оптики.
10. В баке осталось менее 5 литров топлива – требуется заправка.
11. Активированы передние противотуманки.
12. Аналогично для кормовой оптики.
13. Включение габаритов.
14. Ремень безопасности не пристегнут – движение запрещено.
15. Сигнализаторы работы прерывателей поворотников.
16. Бортовой дисплей, здесь отображается дополнительная информация для водителя.
17. Аналогично пункту №15.
18. Индикация температуры ОЖ.
19. Критически низкое давление масла в катере двигателя.
20. Оранжевый значок появляется при поднятии ручника.
21. Свидетельствует о неисправности двигателя.
22. Открыты двери или крышка грузового отсека.
23. ЭКО. Зеленый индикатор указывает на то, что мотор работает в режиме экономии топлива.

Знак восклицания

На отдельных модификациях модулей (4 поколение) символ значит обнаружение прокола одного или нескольких колес (TPMS).

Загорелся значок двигателя на панели приборов Kia Rio

Подобные значки высвечиваются только при наличии критических поломок в системах установки. При появлении индикации необходимо срочно остановить машину и устранить неисправность.

Примечательно, что лампа обычно загорается вместе с другими сигнализаторами – это значительно сужает круг поисков.

Мигает значок аккумулятора на приборной панели Киа Рио

Подобный индикатор напрямую связан с состоянием элемента питания. Значок присутствует на приборках моделей 2012 и 2014 годов. В более поздних версиях эмблема перенесена на табло бортового компьютера.

Как и в других автомобилях, символ говорит о сильном просаде заряда или неисправности элемента. Для устранения поломки требуется проверить степень заряда батареи, проводку генератора.

Значок указывает на то, что в машине пробито одно или несколько колес. Чтобы погасить лампу нужно устранить прокол.

Значок ECO на приборке Kia Rio

Надпись ЭКО включается только при включении режима экономии топлива. При этом двигатель работает в щадящем режиме с одним отключенным цилиндром. Опция активируется принудительно автомобилистом путем нажатия на специальную кнопку.

Значок EPS

Значок предназначен для отображения правильности работы системы электронной стабилизации автомобиля. Принцип действия модуля основан на подтормаживании отдельных колес в поворотах для сохранения заданного курса. После запуска мотора индикатор должен погаснуть. Если лампа продолжает гореть – это говорит о неполадках в устройстве

Машина может двигаться дальше, но с повышенной осторожностью

Значок противотуманных фар

Указатели включения противотуманок носят чисто информирующий характер. На моделях после 2015 года выпуска присутствует два индикатора, расположенных в одной области приборки.

Значок снежинка

Появилась на приборке Рио 3, выпускаемой в 2019 году. Индикатор загорается в диапазоне от +5 до -5 градусов Цельсия и значит, что на дорожном покрытии возможно появление обледенения. Символ носит исключительно информационный характер и не имеет отношения к работе бортовикам.

Знаки ошибок

При диагностике на дисплее бортового компьютера автомобиля можно увидеть коды ошибок. Ниже описаны самые распространенные вариации:

• 2 – ДПКВ – неправильный сигнал;
• 3 – ДФР отказал или обрыв цепи;
• 7 – коленвал неправильно установлен (сбиты метки);
• 8 – ДМРВ отсутствует или неверный сигнал;
• 9 – ДТОЖ сломан/повреждена проводка;
• 10/11 – фактическая температура воздуха на впуске не соответствует измеренной;
• 12 – ДПДЗ отказал или поврежден;
• 16 – клапан рециркуляции засорился;
• 18-21 – неправильно работают топливные форсунки;
• 24 – топливный насос работает с перебоями;
• 37 – разгерметизация системы впуска, слишком обедненная смесь;
• 48 – клапан продувки адсорбера сломан.

Индикация на приборной панели Киа Рио

Приборная панель Kia Rio включает огромное количество специальных индикаторов. Сигналы обозначений зачастую совпадают во многих автомобилях Киа. Например, точно такие же лампочки применяются в модели x line. Все сигналы имеют различное обозначение.

Среди ламп, расположенных на приборной панели Киа Рио, можно выделить:

1. Индикатор режима экономии топлива.Выглядит сигнал в виде надписи ECO. Данная лампа включается, когда активируется режим экономного расхода топлива.
2. Лампу подушек безопасности.Как правило, лампа выполнена в виде красного человечка с шаром. Загорается на шесть секунд после включения двигателя.
3. Индикатор состояния системы АБС.Показано на панели приборов как надпись ABS обведенная в кружок. Если система исправна, данная лампа загорается на три секунды после поворота ключа.
4. Состояние тормозной жидкости и стояночного тормоза.Индикатор включаются, при положении ключа Старт. Если лампа не гаснет после снятия машины со стояночного тормоза, то в системе не хватает тормозной жидкости.
5. Лампа распределения тормозных усилий.При постоянном горении данная лампа свидетельствует о неисправности систем помощи торможения.
6. Сигнал о пристегивании ремня.Включается на шесть секунд после поворота ключа. Обозначение выполнено в виде красного человека с линией.
7. Зеленые поворотники.Сигнализирует о включенных сигналах левого или правого поворота. Постоянное или попеременное включение лампы поворота может говорить о неисправности.
8. Лампа дальнего света.Служит для напоминания, что фары работают в режиме дальнего света. Обозначается иконкой синей фары.
9. Сигнал о работе габаритов.Показан в виде зеленых лампочек. Название обозначения говорит само за себя, данный индикатор свидетельствует о включении или выключении габаритных огней.
10. Лампа противотуманок.Символизирует включение и выключение противотуманного освещения.
11. Сигнал о включении задних противотуманок.Обозначается в виде желтого фонарика.
12. Индикатор уровня омывайки.Включается при низком количестве омывающей жидкости в бачке. Обозначение напоминает стекло с водой.
13. Лампа давления масла.Загорается при пониженном содержании смазочной жидкости в системе. Индикатор светится красным цветом и напоминает масленку.
14. Индикатор режима АКПП.Показывает текущий режим работы автоматической коробки переключения передач.
15. Индикатор режима МКПП.Данная лампа выводит информацию о рекомендуемой передаче для максимальной экономии топлива.
16. Индикатор открытого багажника или двери.
17. Критический уровень топлива.Его пиктограмма напоминает красную бензоколонку. Сигнал зажигается при остаточном запасе топлива примерно на пятьдесят километров движения.
18. Сигнал неисправности двигателя.Загорается при перебоях работы двигателя или катализатора.
19. Лампа температуры охлаждающей жидкости.Сигнализирует о существенном нагреве.
20. Датчик ESC.Загорается при включении системы курсовой устойчивости.
21. Сигнал обледенения дороги.Включается при температуре ниже четырех градусов. Индикация сопровождается тройным звуковым сигналом.
22. Индикатор низкого заряда аккумуляторной батареи.

Если последняя лампочка горит при работающем моторе, это означает, что аккумулятор не получает заряд от генератора. Это может свидетельствовать о неисправностях в электрической цепи или о выходе из строя аккумуляторной батареи.

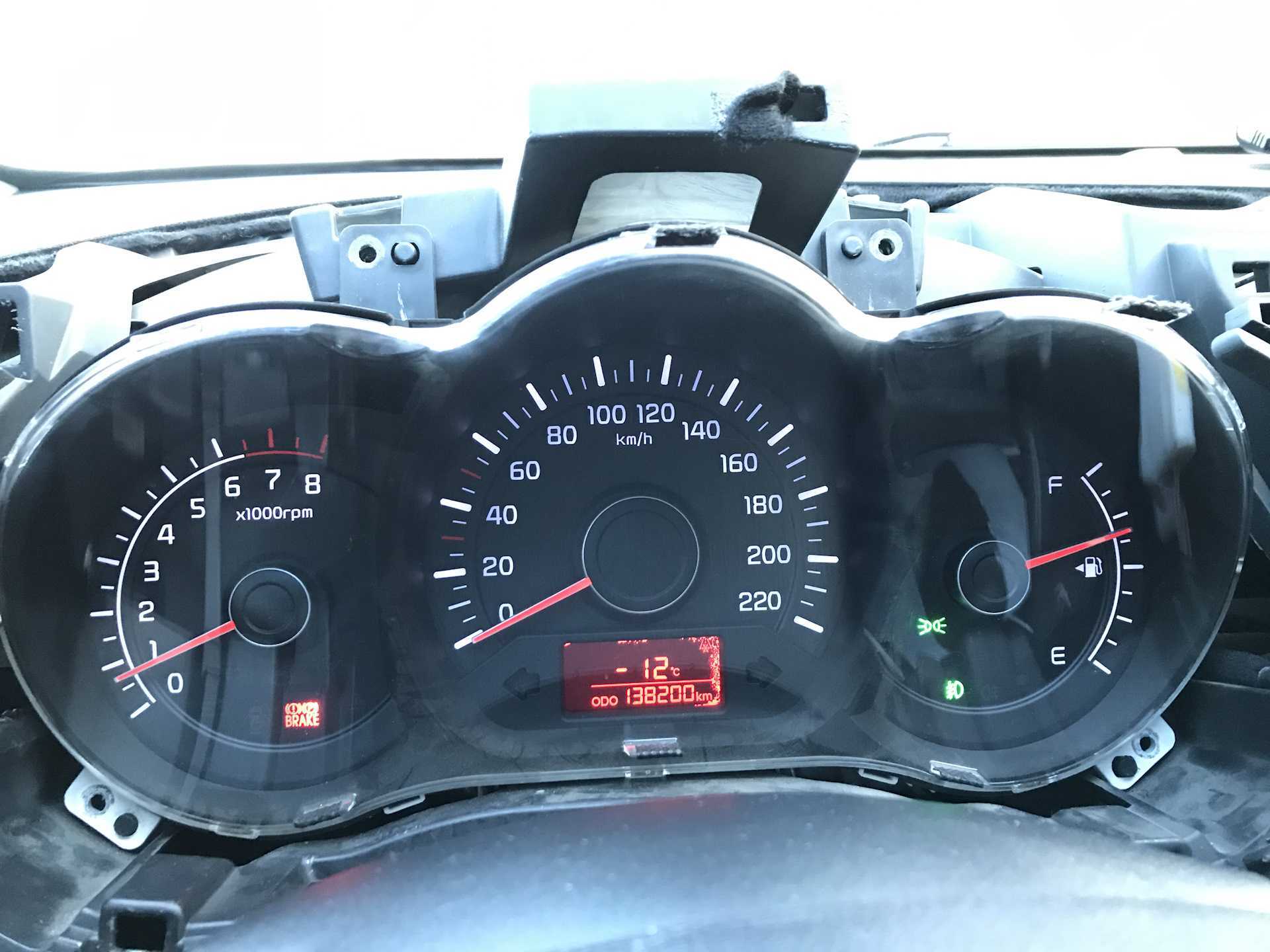

Щиток приборов Киа Рио позволяет водителю в режиме реального времени контролировать работу всех систем и рассчитывать примерное расстояние, которое способна пройти машина на текущем уровне заправки. Все значки панели приборов уникальны и не дублируются другими.

Расшифровка значков на панели Киа Рио

1. Тахометр показывает, с какой частотой вращается коленчатый вал. Красный цвет обозначает серьезный дефект мотора. 2. Спидометр – указывает на скорость транспортного средства. 3. Желтая машинка — сигнализатор иммобилайзера . Если мигает или не загорается, есть поломка. 4. Красный руль — информирует о сбое в работе гидроусилителя руля. 5. Красный человечек с шаром — предупреждает о нарушении работы подушек безопасности (система SRS). 6. ABS в кружочке — показывает работу антиблокировочного механизма тормозов. При поломке горит все время. Тормоза работают, система ABS – нет. 7. Стекло с водой — отображает уровень омывающей жидкости. Горит при движении – жидкость почти закончилась. 8. Индикатор уровня топлива в баке. 9. Синяя фара — показывает работу дальнего света. 10. Красная бензоколонка — сообщает о том, что резервное топливо скоро закончится. Можно проехать еще 50 км. 11. Желтая фара — информирует об исправности противотуманных фар. 12. Желтый фонарь — оповещает о работе заднего противотуманного фонаря. 13. Зеленые лампочки — сигнализатор правильной работы габаритных огней. 14. Красный человечек с линией — говорит о том, что водитель или пассажир на переднем сиденье не пристегнулись ремнем безопасности. 15. Зеленые стрелочки — показывает работу сигналов поворота. Если мигает часто – сгорела лампа поворотника. Если значок не горит – сломана проводка. 16. Дисплей – сообщает о скорости, времени в дороге, расходе топлива, пробеге и другой информации. 17. Зеленые стрелочки — сигнализаторы включения сигналов поворота. Также, мигает при включении аварийной сигнализации. 18. Градусник — показывает температуру охлаждающей жидкости. Горит синим цветом до того, как прогреется ОЖ (норма 40-50 градусов). Значок горит красным цветом, жидкость нагрелась выше 120 градусов. Нужно немедленно остановиться, подождать пока мотор остынет. Ездить на перегретом двигателе запрещено. 19. Красная масленка — обозначает низкое давление масла в моторе. 20. P/! в кружочке — такие знаки и слово BRAKE говорят о том, что включен ручной тормоз или повреждена тормозная система. 21. Значок двигатель – информирует о поломке двигателя. Если значок горит при включенном моторе, нужно заглушить машину. Механизм переведен в аварийный режим работы. 22. Красная машинка – обозначает незакрытый багажник или открытые двери. 23. Красный аккумулятор – сигнализирует разрядку АКБ. Горящий значок при работе мотора говорит о том, что аккумулятор не заряжается от генератора. 24. Двигатель работает в экономичном режиме.

Бортовой компьютер

Бортовой компьютера Киа Рио 3 2011-2017 2011-2015 2015-2017
Бортовой компьютер (при наличии) Бортовой компьютер — это управляемая микрокомпьютером система информирования водителя, которая отображает на дисплее относящуюся к движению автомобиля информацию, когда ключ зажигания находится в положении ON. Вся сохраненная информация о движении автомобиля (кроме одометра) сбрасывается, если отключена аккумуляторная батарея.
Одометр служит для регистрации общего пробега автомобиля. Также он может оказаться полезным для определения времени выполнения периодического технического обслуживания.

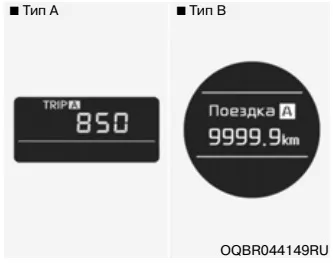

Одометр поездки (км) TRIP A : Одометр поездки А TRIP B : Одометр поездки В В этом режиме отображается расстояние, пройденное автомобилем после последнего обнуления одометра соответствующей поездки. Рабочий диапазон указателя TRIP А и TRIP В: от 0,0 до 999,9 км (Тип А). Рабочий диапазон указателя TRIP А и TRIP В: от 0,0 до 9999,9 км (Тип В). Удержание кнопки TRIP/RESET в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения пробега (TRIP A или TRIP B), приводит к обнулению одометра поездки (0.0).
Пробег автомобиля на остатке топлива (км) В этом режиме отображается оценочное значение расстояния, которое автомобиль может пройти с имеющимся остатком топлива, рассчитанное на основании данных о текущем количестве топлива в баке и его расходе двигателем. Если значение этого показателя составляет меньше 50 км, на дисплее появится пустая строчка (—). Рабочий диапазон показаний указателя: от 50 до 999,9 км.
Средняя скорость (км/ч) В этом режиме отображается средняя скорость движения автомобиля с момента последнего обнуления показаний. Даже если автомобиль не движется, отсчет средней скорости продолжается, пока работает двигатель. Удержание кнопки TRIP/RESET в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения средней скорости, приводит к сбросу показаний до нуля (—).
Средняя расход (л/100 км) В этом режиме отображается средний расход топлива, рассчитанный на основании значений объема израсходованного топлива и пройденного пути с момента последнего обнуления показаний. Значение общего объема израсходованного топлива определяется на основании данных о расходе топлива, получаемых компьютером. Удержание кнопки TRIP/RESET в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения среднего расхода топлива, приводит к сбросу показаний до нуля (—). После того как скорость автомобиля, в топливный бак которого заправлено не менее 6 л топлива, превысит 1 км/ч, значение среднего расхода топлива обнуляется (—,-).
Текущий расход (л/100 км) В этом режиме через каждые 2 (Тип А) / 0,2 (Тип В) секунды производится расчет текущего расхода топлива на основании информации о пробеге автомобиля и объема впрыскиваемого в цилиндры двигателя топлива.
Время в пути В этом режиме отображается полное время нахождения автомобиля в пути с момента последнего обнуления показаний. Даже если автомобиль не движется, отсчет времени в пути продолжается, пока работает двигатель. Рабочий диапазон показаний указателя: 0:00~99:59. Удержание кнопки TRIP/RESET в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения времени в пути, приводит к сбросу показаний до нуля (0:00).
Экономичный режим ВКЛ./ВЫКЛ. В этом режиме можно включить или выключить индикатор ECO в комбинации приборов. Если нажать и удерживать кнопку TRIP дольше 1 секунды при включенном экономичном режиме, на дисплее отображается надпись ECO OFF и индикатор ECO выключается во время движения. Чтобы снова включить индикатор, в режиме ECO OFF нажмите и удерживайте кнопку TRIP дольше 1 секунды, после чего на дисплее отобразится режим ECO ON. Если в экономичном режиме нажать кнопку TRIP меньше чем на 1 секунду, дисплей переключится в режим одометра поездки.
Наружная температура В этом режиме отображается температура воздуха снаружи автомобиля. Рабочий диапазон показаний термометра: от -40 °C до 80 °C.
Данные из руководства пользователя Киа Рио 3 поколения

Подготовка автомобиля к замене

Перед тем, как приступить к замене приборной панели автомобиля Киа Рио 3 на модель Супервижн, необходимо провести подготовительные работы. Это позволит избежать повреждения новой панели и обеспечить качественный процесс замены. Вот несколько важных рекомендаций и советов, которые помогут вам успешно выполнить замену приборной панели.

1. Создайте рабочее пространство

Перед началом работы убедитесь, что у вас есть достаточно места для комфортного размещения всего необходимого инструмента и запасных частей. Очистите салон автомобиля от лишних вещей, чтобы иметь свободный доступ к приборной панели.

2. Изучите инструкцию по замене

Перед тем, как начать замену приборной панели, обязательно изучите инструкцию по замене, предоставленную к поставляемому вами комплекту. Ознакомьтесь с последовательностью действий и особенностями работы с новой приборной панелью.

3. Проверьте наличие необходимого инструмента

Убедитесь, что у вас есть все необходимые инструменты для замены приборной панели. Возможно, вам понадобятся отвертки, пассатижи, откусывающий клещи и другие специальные инструменты. Приобретите их заранее, чтобы не приостанавливать процесс замены из-за отсутствия нужного инструмента.

4. Отключите аккумулятор

Перед началом работы с отключайте аккумулятор автомобиля, чтобы избежать случайного короткого замыкания электрических цепей и повреждения новой приборной панели. Отключите минусовый клемму аккумулятора, используя соответствующий инструмент.

5. Бережно снимайте старую приборную панель

Снимайте старую приборную панель аккуратно, следуя инструкции по замене. Будьте осторожны и избегайте резких движений, чтобы не повредить соседние компоненты автомобиля. Если возникают затруднения, лучше проконсультироваться со специалистом.

Правильная подготовка автомобиля перед заменой приборной панели — это важный шаг, который поможет избежать проблем в процессе замены. Следуйте рекомендациям и советам, чтобы успешно выполнить замену и наслаждаться новой, стильной приборной панелью автомобиля Киа Рио 3 в стиле Супервижн.

Обозначение лампочек и индикаторов

Специалисты признают, что панель Supervision Hyundai Creta проста в использовании, но очень информативна. Помимо трех основных блоков: тахометра, спидометра и центрального щитка с данными, поступающими с бортового компьютера, на приборке расположено огромное количество небольших индикаторов. Большая часть из них находится в верхней части, но несколько значков можно найти и в нижней части, недалеко от тахометра и спидометра. Указатели показывают:

• Включение левого или правого поворотника.
• Режим работы фар (дальний, ближний, противотуманки, габариты).
• Изменение давления в шинах.
• Появление возможных проблем с двигателем.
• Включение и выключение системы стабилизации во время движения.
• Сигнал о неполадке тормозной системы (оранжевый восклицательный знак).
• Проблемы с аккумулятором.
• Проблемы с уровнем масла в моторе.
• Неполадки подушек безопасности.
• Неполадки усилителя рулевого колеса.
• Включение или отключение системы ABS.
• Работу системы помощи при подъеме/спуске с горы.
• Блокировку дверей в салоне.
• Проблемы с системой стабилизации.
• Низкий уровень топлива в баке.

Замена приборной панели Киа Рио 3

Шаг 1: Подготовка

Перед тем, как начать замену приборной панели, необходимо подготовиться к работе. Откройте капот автомобиля и отсоедините клемму аккумулятора, чтобы избежать возможности короткого замыкания и повреждения электрической системы автомобиля. Также рекомендуется сделать фотографии и схемы подключений приборной панели, чтобы иметь возможность верно подключить все провода и датчики на новой панели.

Шаг 2: Снятие старой приборной панели

Для снятия старой приборной панели необходимо аккуратно удалить все элементы, которые с ней связаны, такие как руль, рычаги переключения передач, кнопки и выключатели. Снимите пластиковую облицовку верхней части панели, расположенную над приборной панелью, а затем откройте капот головы приборов и отсоедините все провода и датчики, которые к ней подключены.

После того как все элементы и провода отсоединены, аккуратно снимите старую приборную панель и поставьте ее в безопасное место.

Шаг 3: Установка новой приборной панели

Перед установкой новой приборной панели тщательно проверьте, что все провода и датчики соответствуют схемам и фотографиям, которые вы сделали на предыдущих этапах. Аккуратно подключите все провода и привинтите новую приборную панель на место, затягивая винты равномерно.

После того как новая приборная панель установлена, проверьте работу всех приборов, кнопок и выключателей. Убедитесь, что все функции работают корректно, и при необходимости приведите их в соответствие с конфигурацией вашего автомобиля.

Не забудьте подключить клемму аккумулятора, после чего снова перепроверьте работу приборов и функций новой приборной панели.

Важно помнить, что замена приборной панели – это сложный и ответственный процесс, который требует определенных навыков. Если вы не уверены в своих способностях или не имеете необходимого инструмента, рекомендуется обратиться к специалистам

Замена приборной панели в вашем автомобиле Киа Рио 3 может значительно улучшить его внешний вид и функциональность

Следуя правильной инструкции и соблюдая меры предосторожности, вы сможете успешно выполнить эту операцию и наслаждаться результатом
