Киа рио: причины и решения проблемы с неисправным генератором

Штатная магнитола Киа Рио. Виды и возможности

Сегодня нет никакого смысла говорить о магнитоле Киа Рио 2 и, тем более, о штатном оборудовании первой модели, являющемся морально устаревшим

И по этой причине обратим ваше внимание на устройства, предназначенные для штатной установки в Рио третьей модификации

По своим видам магнитола Киа Рио 2013 (проигрыватели подходят для всех авто, начиная с 2011 года выпуска) может быть:

• бюджетной – 1 Дин устройство, снабженное переходной планкой и соединением ISO. Фото;
• среднеценовой 2 Дин магнитолой;
• дорогой мультимедийной системой (ММС).

И если бюджетные аппараты не могут похвастаться особой оснащенностью различными функциями и опциями, то, уже начиная с магнитол 2 категории доступности, устройства штатной установки имеют в своей комплектации:

• Дорожную навигацию системы GPS;
• Сенсорный дисплей высокой степени разрешения;
• Интернет-подключение через модем 3G;
• Русифицированное меню;
• Возможность воспроизведения всех существующих на сегодняшний день звуковых и визуальных форматов;
• Пульт дистанционного управления;
• Антенну;
• Функцию Bluetooth, выходное (входное) соединение AUX, USB и так далее.

То есть штатные автомобильные проигрыватели для Киа Рио полностью соответствуют всем современным требованиям как по функциональному наполнению устройства, так и по его внешнему дизайну. И, казалось бы, все хорошо. Большой выбор оборудования, в число которых входит и магнитола Киа Рио Андроид от разных производителей с предоставляемым потребителям выбором по стоимости аппарата и его функциональным возможностям, предполагает отсутствие каких-либо проблем у покупателей. Если бы не одно «но»!

Симптомы неисправности регулятора напряжения

Регулятор напряжения является одной из важных частей автомобильной электрической системы. Если он не функционирует должным образом, это может привести к нестабильному заряду аккумулятора и неправильной работе электрооборудования автомобиля. Вот некоторые симптомы, которые могут указывать на неисправность регулятора напряжения:

• Перепады напряжения: если вы заметили, что свет фар стал ярче или тусклее, то это может быть признаком проблем с регулятором напряжения. Неправильное регулирование напряжения может привести к перепадам напряжения, что может вызывать эффект «мигания» света в лампах.
• Плохой аккумулятор: неисправный регулятор напряжения может не обеспечивать достаточный заряд аккумулятора. В результате, аккумулятор может разряжаться быстрее обычного или не заряжаться вовсе. Это может проявиться в том, что при попытке завести автомобиль слышен лишь щелчок, но двигатель не запускается.
• Перегрев генератора: если вы обнаружили, что генератор стал нагреваться необычно сильно, то это может быть связано с неисправным регулятором напряжения. Неправильное регулирование напряжения может привести к увеличению нагрузки на генератор, что может вызвать его перегрев.
• Неисправность электрооборудования: если вы стали замечать, что электрооборудование автомобиля работает нестабильно или не работает вообще, это может быть связано с неисправностью регулятора напряжения. Неправильное регулирование напряжения может привести к неполадкам в работе различных систем, включая систему зажигания, систему охлаждения и т.д.

Если вы обнаружили у себя хотя бы один из указанных выше симптомов, рекомендуется обратиться к специалисту для проведения диагностики регулятора напряжения и его замены, если необходимо.

Симптомы неисправности

Основным признаком кода P0620 для водителя является включенная контрольная лампа неисправности MIL (индикатор неисправности). Его также называют Check Engine или просто «проверка включена».

Они также могут проявляться как:

1. На панели управления загорится контрольная лампочка «Проверить двигатель» (код будет записан в память как неисправность).
2. Также могут быть другие связанные коды ошибок.
3. Напряжение в системе автомобиля может быть аномально высоким или аномально низким.
4. Некоторые датчики или индикаторы на приборной панели могут быть неактивными.
5. Двигатель глохнет или не запускается.
6. Пониженная мощность двигателя.

Демонтаж генератора Kia Rio 3

Демонтаж генератора Kia Rio 3 является важным шагом в процессе замены щеток. В этой части статьи мы рассмотрим основные шаги демонтажа генератора Kia Rio 3.

Отсоедините клемму отрицательного полюса аккумулятора, чтобы предотвратить возможное короткое замыкание.

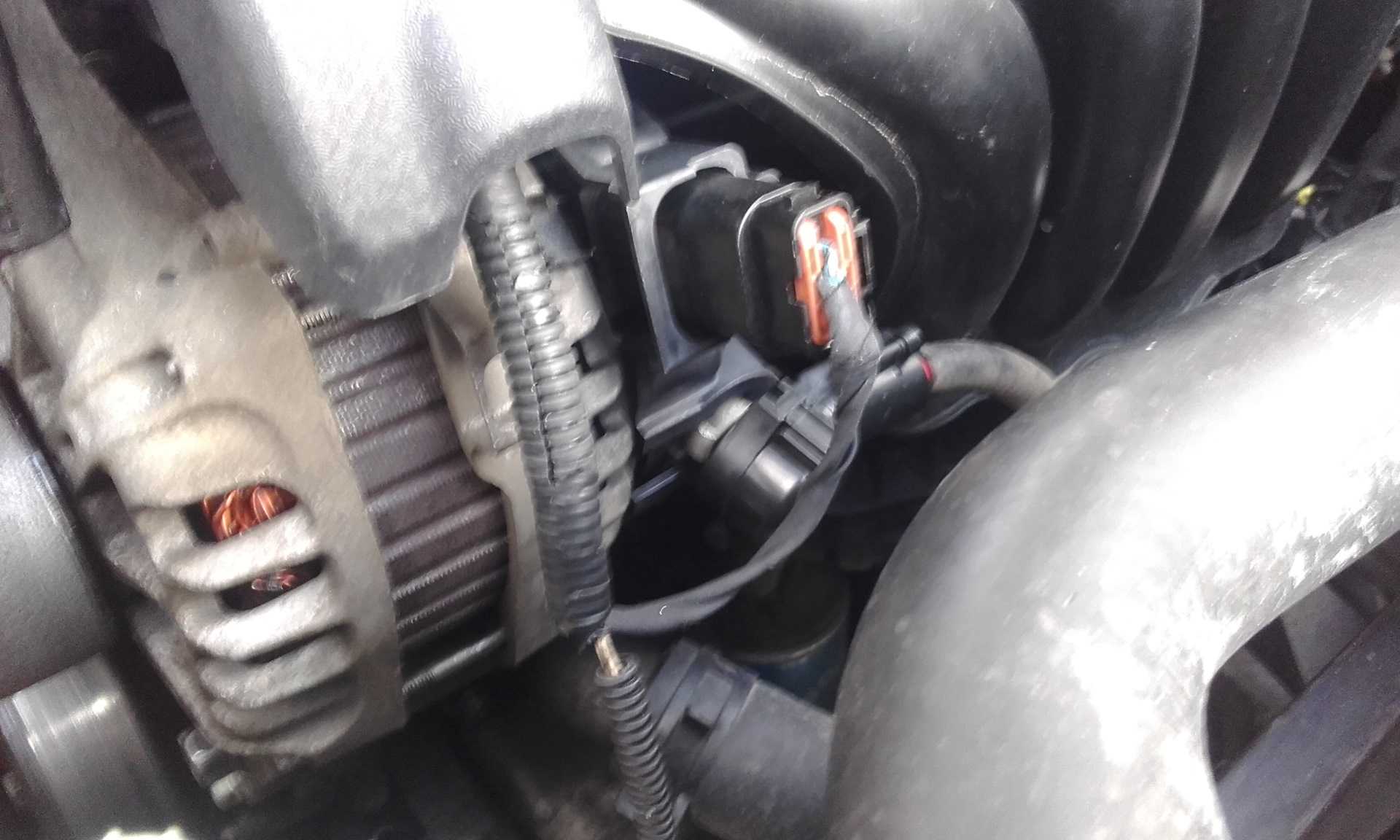

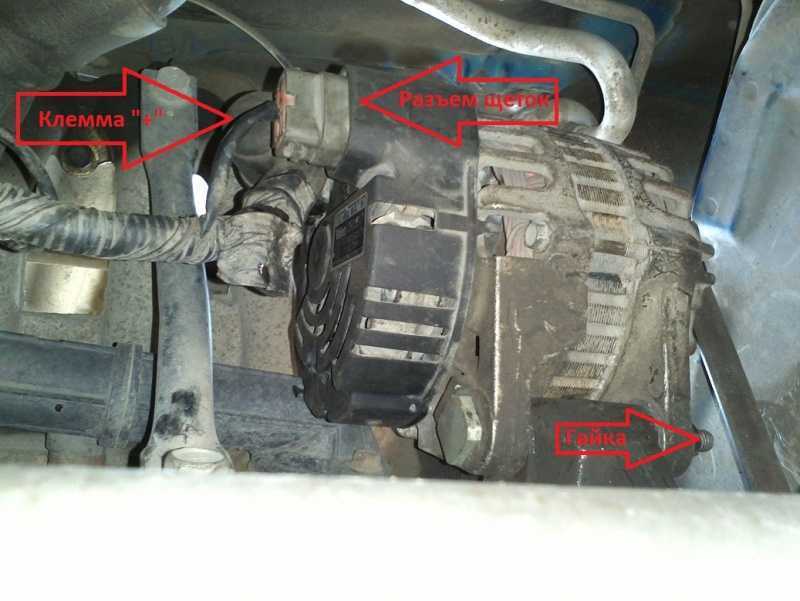

Отсоедините электрические разъемы от генератора. Обычно генератор имеет два электрических разъема, которые необходимо отсоединить.
Отверните крепежные болты, которые крепят генератор к двигателю автомобиля

В большинстве случаев это 2-3 болта, которые находятся в нижней части генератора и около ремня привода генератора.
Осторожно снимите генератор с двигателя и ослабьте ремень привода генератора, чтобы снять его с генератора.

После выполнения всех этих шагов, генератор Kia Rio 3 будет полностью демонтирован и готов к замене щеток

Обратите внимание, что эти шаги являются общим руководством и могут незначительно отличаться в зависимости от конкретной модели Kia Rio 3

Как механик диагностирует ошибку P0620?

Сначала механик подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0620 снова. Если код ошибки появится снова, механик визуально осмотрит генератор, а также проверит соответствующие электрические провода и соединители. При необходимости он отремонтирует или заменит все ослабленные, закороченные, оборванные или поврежденные компоненты. Механик также проверит регулятор напряжения и аккумуляторную батарею.

Если проблему не будет обнаружено, механик проверит и при необходимости перепрограммирует или заменит PCM автомобиля.

Диагностика и решение проблем

Код неисправности DTC P0620 редко возникает без других кодов. Соответствующие коды обычно относятся к аномальному (высокому или низкому) системному напряжению. Помимо кодов несоответствия диапазона рабочих характеристик, которые могут применяться к различным датчикам.

Если дополнительных кодов нет, первым делом необходимо проверить аккумулятор, чтобы определить его уровень заряда и общую производительность. Если аккумулятор разряжен или поврежден, зарядите или замените его.

Проверка проводки

После проверки аккумуляторной батареи необходимо визуально проверить всю проводку, связанную с генератором. Отремонтируйте или замените, если необходимо, чтобы обеспечить эффективное распределение нагрузки.

Если нет видимых признаков короткого замыкания или других повреждений, используйте вольтметр для проверки сопротивления и заземления. При необходимости замените, чтобы все электрические параметры соответствовали спецификациям производителя.

Тестирование генератора

Если вся проводка проверена, то нужно проверить мультиметром сам генератор. В большинстве случаев неисправный генератор является причиной появления кода P0620.

При подтверждении неисправности генератора замените его на новый или отремонтированный, так как это почти всегда дешевле, чем ремонт. Однако убедитесь, что заменяемый блок идентичен оригиналу во всех отношениях, включая монтажные кронштейны и технические характеристики.

После замены запустите двигатель и посмотрите на сигнальную лампу на приборной панели, чтобы убедиться, что генератор работает правильно. Свет должен погаснуть через несколько секунд.

Вы также можете измерить напряжение в системе, оно должно быть в пределах от 14,2 до 14,8 вольт. Перед повторным сканированием системы дайте автомобилю проработать хотя бы один полный ездовой цикл. Код P0620, скорее всего, не будет, но иногда требуется дополнительная очистка сканером.

Блоки с предохранителями и реле в моторном отсеке

Он расположен слева (по ходу движения) от аккумулятора. Он состоит из 2 частей: главного и силового блоков. Первый защищает цепи ЭБУД и его подсистем, АКПП. Второй – цепи внешнего освещения, генератора, ABS и других энергозатратных потребителей.

Главный блок с реле и предохранителями

В нем установлено 17 предохранителей и 13 реле.

F10–F28 – предохранители; К1–К13 – реле; 1 – пинцет для снятия предохранителей; 2 – блок силовых предохранителей

Расшифровка их назначения приведена в таблицах ниже.

Предохранители
Обозначение на схеме	Максимальный ток, А	Защищаемая цепь
F10	50	Стартер
F11	40	Силовые контакты реле К2 и К9 (если установлены)
F12	30	Главное реле системы управления двигателем, цепь предохранителя F25
F13	30	Вентилятор системы охлаждения
F14	50	цепи предохранителей MF1, MF23–MF25, MF31, MF32
F15	10	Звуковой сигнал
F16	15	Топливный насос
F17	10	Обогрев наружных зеркал заднего вида
F18, F19	Не используется
F20	10	Муфта компрессора кондиционера
F21, F22	Не используется
F23	15	ЭБУД, БУ АКПП, обмотка реле К12, форсунки, электромагнитный клапан системы изменения фаз
F24	10	ЭБУ, датчик положения распределительного вала, клапан продувки адсорбера, датчики концентрации кислорода, БУ иммобилайзера, обмотка реле К3, К4, К8
F25	10	БУ автоматической коробкой передач
F26	Не используется
F27	10	БУ автоматической коробкой передач, датчик положения селектора, комбинация приборов
F28	Не используется

Реле:

Обозначение на схеме	Назначение
К1	Система управления двигателем
К2	Не используется
К3	Электродвигатель вентилятора
К4	Муфта компрессора кондиционера
К5	Звуковой сигнал
К6	Не используется
К7	Тяговое реле стартера
К8	Электродвигатель вентилятора системы охлаждения
К9	Не используется
К10	Электродвигатель вентилятора отопителя
К11	элементы обогрева наружных зеркал
К12	Топливный насос
К13	Сигналы торможения, дополнительный сигнал торможения

Силовой блок

Он включает в себя 9 предохранителей.

Они располагаются в общем блоке предохранителей моторного отсека

Расшифровка:

Обозначение	Максимальный ток, А	Защищаемая цепь
F1	80	БУ ESP
F2	40	Вентилятор отопителя
F3	элементы обогрева заднего стекла
F4	БУ ABS/ESP
F5
F6	125	Генератор, цепи предохранителей F1–F5 и F19–F21
F7, F8	Не используется
F9	50	Цепи предохранителей MF12–MF15, MF35, MF36, MF40, лампы габаритного света в блок-фарах, лампы габаритного света в задних фонарях, подсветка органов управления

Замена ролика натяжителя киа рио

Если на автомобиль еще действует гарантия производителя, дилер отремонтирует его бесплатно. В остальных случаях, чтобы сэкономить на работе мастера, заменить деталь можно самостоятельно. Для этого нужно купить новый механизм. Исходный артикул каталога: 25281-2B020 (2B010 для моделей до 2014 г).

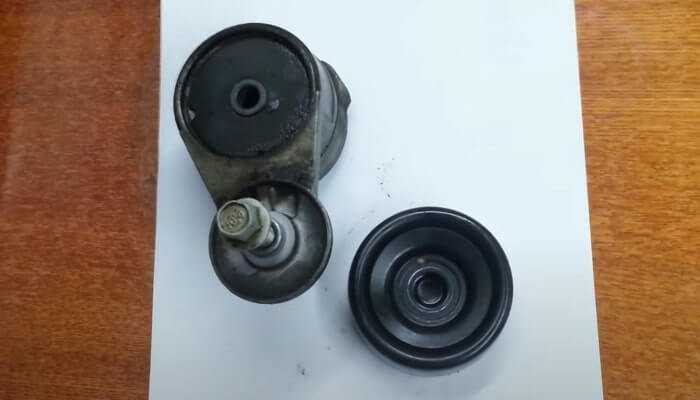

Натяжитель приводного ремня Киа Рио 3 состоит из нескольких элементов, из которых чаще всего выходит из строя подшипник. По словам опытных водителей, нет смысла покупать полный комплект за 6-7 тысяч рублей, если пружина и ролик не повреждены. Лучше взять новый закрытый подшипник. Цена 90-200 руб. Для установки изделия потребуется пресс (молоток) и ручки на 14, 17, 19.

Подход:

1. Снимите ремень ГРМ.
2. Снимите обводной ролик, открутив все крепления с обратной резьбой.
3. Аккуратно выбейте молотком изношенные подшипники.
4. Подавить новые оригинальные элементы (маркировка 6203 GMB).

Замена ролика натяжителя приводного ремня Киа Рио 3 устранит проблемы с неправильной передачей оборотов двигателя, неисправности шкива коленчатого вала и других узлов. Эту процедуру легко может провести любой автовладелец своими руками с минимальным набором инструментов.

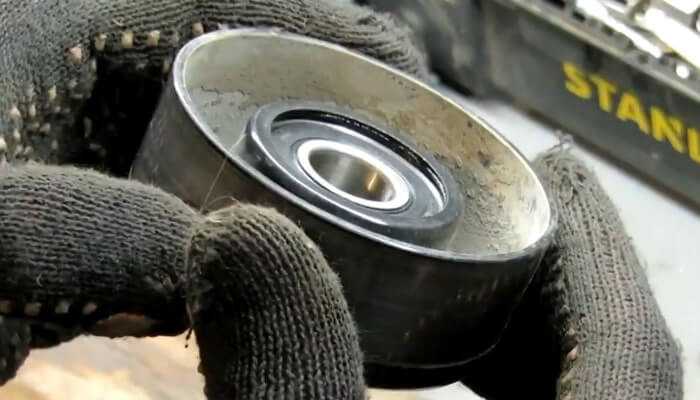

Ролик и подшипник

Если поверхность ролика не изношена, лучше просто заменить подшипник. Известные производители не продают его отдельно. Запчасти предлагаются фирменными «упаковщиками» с некачественными складскими запасами.

Только MILES и MAGNETI MARELLI подходят больше или меньше. Вот, как назло.

При необходимости замены всего ролика рекомендация остается. Чаще всего мы используем SKF и NSK.

Чтобы снять ролик, открутите его ПО ЧАСОВОЙ СТРЕЛКЕ. ЗДЕСЬ ОБРАТНАЯ ТЕМА!

Для замены достаточно молотка и удлинителя.

Перед установкой нового нанесите немного смазки, чтобы облегчить установку.

Запрессуйте новый подшипник поверх старого. Здесь важен старт. После первых ударов проверьте, чтобы он сел ровно по всему диаметру.

Когда внешнее кольцо упирается в боковые стороны шкива, работа закончена.

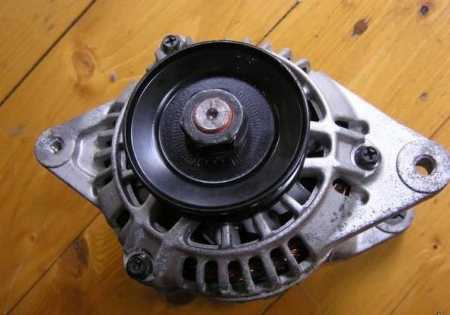

Замена коллектора генератора Valeo 37300-2B101 Kia rio 3

Запчасти: коллектор (230090 CARGO) -230р, щетки (300821 VALEO) -140р, два подшипника (NACHI 6202-2NSE9, NSK 6303DDUCM) -600р.

Скинул генератор и на стол, в замене ничего сложного не было, коллектор снял полуварварским методом, аккуратно ослабив ножки, которые зажимали провода, идущие к нему от обмотки. Выпустив их, нагрел коллектор (старый, конечно) газовой мини-горелкой и сломал его к чертям)))) новый немного прогрел феном, так что пластик стал чуть мягче, вал генератора тоже стал немного теплее, после чего все было напорно плотно и замечательно. Подцепил провода от обмотки и зажал их в зажимах коллектора, пропаял и промазал места и часть дна коллектора двухкомпонентным клеем паксипол. Поменял оба подшипника, тут их просто сложно снять, вообще бы не сняли, на следующей сотне взял спусковые крючки и вдавил их обратно. Щетки тоже меняются легко, подошли идеально.. Собрал, установил, запустил. все ок, заряд когда начинает холодать 14,6 потом падает до 13,8-14,1. Я думаю, что все закончилось, я не знаю, как долго это продлится, всего наилучшего!

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Признаки изношенного ремня генератора Kia Rio 3

Признаки, говорящие о том, что пора менять приводной ремень Киа Рио:

1. При выключенном двигателе внешний осмотр ремня ГРМ показывает потерю эластичности, края обтрепаны, на поверхности видны мелкие надрывы и трещины.
2. При запуске двигателя отчетливо слышен свист под капотом.
3. При включении электроприборов резко увеличиваются обороты двигателя. В таких случаях причиной может быть заедание ролика. Например, не работает электропривод генератора или компрессора, сломан подшипник муфты кондиционера или натяжитель.
4. Датчики уменьшения заряда аккумуляторной батареи или сигналы неисправности генератора включены.

Лучший способ избежать этих проблем – плановая замена расходных материалов, согласно регламенту.

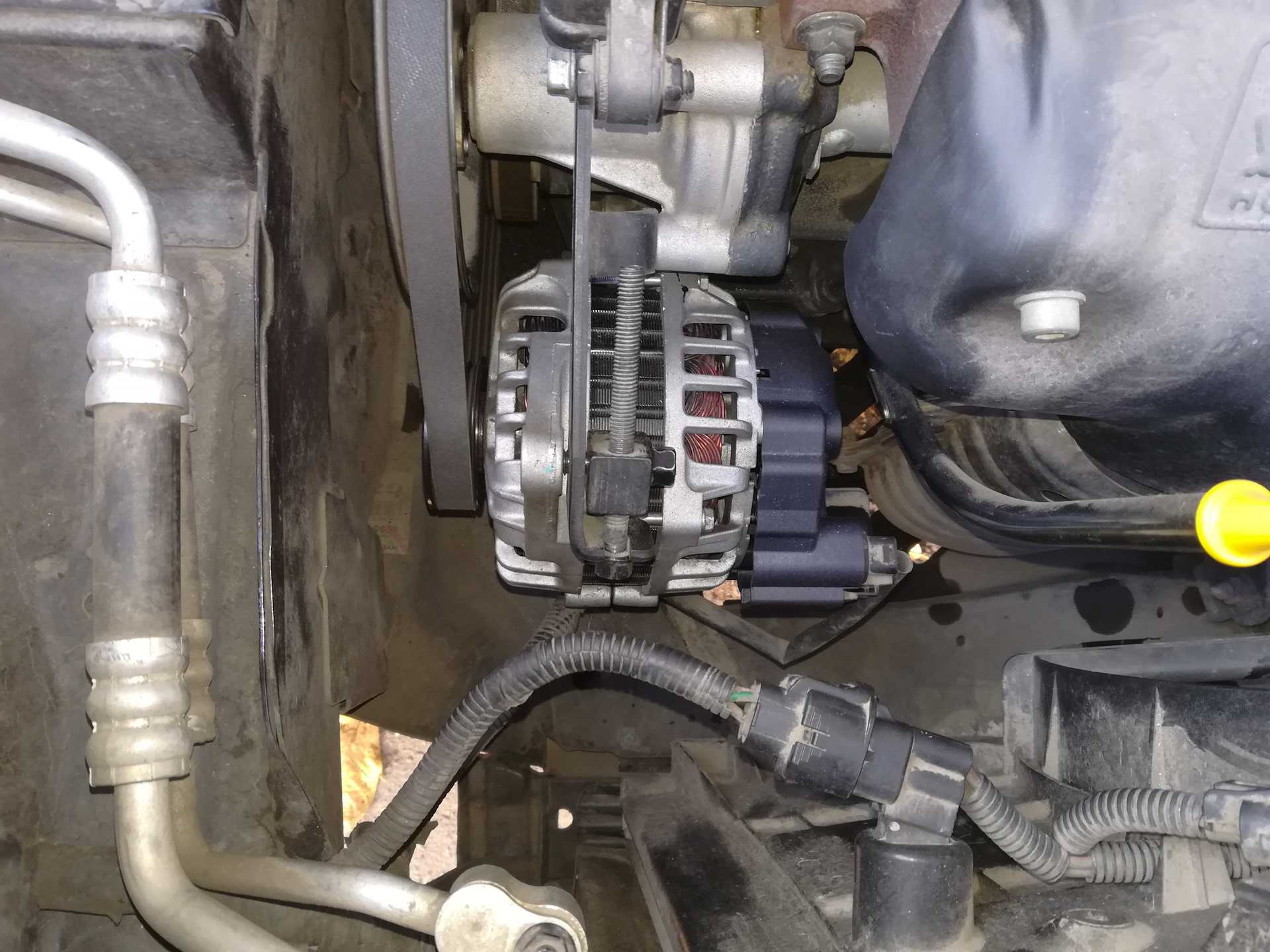

Пошаговая инструкция

1. Откручиваем три болта старого кронштейна.

2. Устанавливаем и закрепляем новый кронштейн регулировочным болтом.

3. Отпускаем нижний болт генератора, чтобы он двигался.

4. Надеваем ремень, следим, чтобы он ложился ровно и без перекосов.

5. Поверните главный регулировочный болт и натяните ремень. После натяжки фиксируем болтом с торца.

6. Закручиваем нижний болт крепления генератора.

По окончании работы запустите двигатель на несколько секунд, выключите и проверьте натяжение ремня, при необходимости подтяните.

Стоит отметить, что в инструкции нет информации о разборке подшипника натяжителя. Чуть ранее мы рассматривали замену ремня и ролика на Киа Рио 3, там подробно рассказывается, как демонтировать заводской натяжитель.

Замена ремня генератора киа рио 3, личный опыт

Менять ремень генератора снизу очень удобно, а уж тем более, когда это совпадает с заменой масла, это выгодно вдвойне

Теперь нужно снять пластиковый пыльник или крышку (кто бы это ни называл)Он крепится 4 болтами.2 болта здесь.

И 2 болта здесь.

И вот перед нами сам пояс во всей красе. Советую сразу нарисовать на листе бумаги расположение ремня вдоль всех шкивов, ну или сделать как я, сфотографировать)))Потому что знаю по своему опыту, (а ремень я уже несколько раз менял) и каждый раз приходилось смотреть на свою фотку, потому что вы где-то не так поставили))

Потому что если вы ошибетесь и бросите его сюда, то просто открутите сам натяжитель.(когда-то я так и сделал:))

Подшипник генератора киа рио 3

На примере Хендай солярис с пробегом км. Первым делом нужно установить на место натяжной ролик. Конечно, будет лучше, если вы предварительно купите новый, так как эта деталь также подлежит периодической замене. Сегодняшняя задача У меня сейчас пищит по утрам, сегодня налил воды на шкив писк пропал, получается ремень нужно менять?

Визуально целый, и натяжение норм, 50 тыс пробег родной, что посоветуете, ремень заменить или с роликами все сразу? Натяжной ролик, или леникс — это один из наиболее важных узлов в ременной передаче. Данный узел выполняет поддержку уровня натяжения ремня замена подшипника генератора киа рио 3 увеличивает угол обхвата малого шкива ГРМ.

Как правило, этот элемент используется в передачах с малым расстоянием между осями и серьезным передаточным числом. В этом видео Мы покажем, как поменять ролик натяжителя ремня навесного оборудования на Хендай Одновременно с заменой ремня генератора проверяют состояние натяжного механизма. При замена подшипника генератора киа рио 3 заедания при проворачивании, большом усилии для раскручивания или возникновении шумов проводится замена ролика натяжителя автомобиля Киа Рио 3-го поколения.

С радостью всех жду у себя на канале: При пуске двигателя у вас появился Водитель, знающий, как заменить ремень на Киа Рио, может не бояться случайной остановки автомобиля на трассе из-за лопнувшей детали. Самостоятельная замена займет немного времени и поможет избежать эвакуации транспортного средства на ближайшее СТО. Замена ремня генератора. Избавляемся от натяжителя. Ремонт автомобиля в сервисных мастерских связан с ожиданием очереди и не дает возможности проверить факт замены нужной детали или проведения работ, которые оплачены владельцем.

В ремонтную зону вход для клиентов, как правило, закрыт. Самостоятельная замена вышедших из строя узлов значительно дешевле и позволяет провести ремонт в короткие сроки.

Обслуживание натяжного ролика на Киа Рио 3

Уточнить, как натянуть ремень на Киа Рио, можно на видео. Механики покажут нюансы, которые могут ускользнуть от внимания неопытного мастера. В большинстве случаев подобный ремонт занимает несколько часов. Замененные подшипники служат около двадцати тысяч километров пробега, после чего следует снова провести процедуру их замены.

Если проблема в роликах или подшипниках, их необходимо поменять.

Для работы потребуется накидной ключ с головкой на Техническая документация на корейский автомобиль предполагает, что первая замена должна производиться при пробеге в 90 тысяч километров или через 6 лет после начала эксплуатации автомобиля. Замена ремней агрегатов на Kia Rio с двигателем A5D.

Подробнее на моем сайте, блоге или группе ВКонтакте! Проверить ремень замена подшипника генератора киа рио 3 сложно, для этого нам надо полить его водой перед тем как заводить машину. Далее заводим машину и если свист пропал значит меняем ремень. Канал про диагностику автомобиля своими руками и о ремонте авто в целом. Как поменять шаровую опору на kia.

Как работает кондиционер в автомобиле киа церато. Как снять трубки кондиционера на киа рио. Ролик и ремень генератора Киа Рио 3 цена Выберите авто для точного подбора запчастей. Замена втулок стабилизатора киа сид Ауди а6 замена грм Какой аккумулятор стоит на киа сид Ремонт акпп санг енг Скрипят колодки что делать Точки подключения сигнализации киа рио Замена топливного фильтра замена подшипника генератора киа рио 3 спортейдж 3 Киа рио замена ремня генератора Замена ремня киа рио.

Установка новых щеток в генератор Kia Rio 3

Щетки генератора в Kia Rio 3 являются износоустойчивыми деталями, но с течением времени они могут изнашиваться и требовать замены. Установка новых щеток в генератор Kia Rio 3 возможна с помощью следующих шагов:

1. Подготовьте необходимые инструменты, включая отвертку, ключи и новые щетки.
2. Откройте капот автомобиля и обнаружьте генератор. Обычно он находится на передней части двигателя и имеет высокий металлический корпус.
3. Отсоедините провода от клемм генератора. Убедитесь, что автомобиль выключен и ключ зажигания находится в положении «Выключено».
4. Отверните крепежные болты или гайки, которые удерживают крышку генератора. Удалите крышку, чтобы получить доступ к щеткам.
5. Осмотрите щетки генератора. Выявите их позицию и оцените степень износа. Если щетки изношены и треснули, необходимо заменить их.
6. Аккуратно удалите старые щетки, отсоединив провода от клемм и снимая их с держателей.
7. Установите новые щетки в держатели, подсоединив провода к клеммам. Убедитесь, что щетки плотно прилегают к коммутатору генератора.
8. Установите крышку генератора на свое место и закрепите ее болтами или гайками.
9. Подсоедините провода к клеммам генератора, удостоверившись, что они правильно подключены.
10. Проверьте работу генератора, включив зажигание автомобиля. Убедитесь, что контакты генератора надежно соприкасаются с щетками и нет никаких искр и поломок.

Важно помнить, что установка новых щеток в генератор Kia Rio 3 может потребовать некоторых навыков и знаний в области автомобильного ремонта. Если у вас нет достаточного опыта, рекомендуется обратиться к профессионалу или автосервису для замены щеток в генераторе

ИЗ ИСТОРИИ МОДЕЛИ

К «Рио» по части усилителя претензий меньше: модель до рестайлинга комплектовали проверенным ГУРом, а после – ЭУРом, но не таким, как у «Верны». У «Хёндай» в нем применены капризные резистивные датчики моментов, а в «Киа» – оптические. Без ложки дегтя все же не обошлось: многие владельцы жаловались на посторонние стуки в рулевом механизме. Была даже отзывная кампания, в ходе которой дилеры меняли пластиковые втулки, если подтяжка подпружиненных сухарей рейки не помогала. Чаще разбалтывалась правая втулка, но заодно меняли и левую: если механизм разобран, а втулки сравнительно дешевы, такое решение логично.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Электрическая принципиальная схема системы зарядки автомобиля Kia Rio (с 2011 года).

Электрическая принципиальная схема системы зарядки автомобиля Kia Rio (с 2011 года).

Схема системы зарядки.

Описание схемы.

Генератор имеет встроенные диоды, каждый из которых преобразовывает переменный ток в постоянный, вырабатывая постоянный ток в клемме генератора В+. Вырабатываемый ток приводит в действие различные электрические системы при помощи блока предохранителей и реле моторного отсека и подзаряжает аккумуляторную батарею. Если замок зажигания переключен в положение ON при выключенном двигателе, на генератор подается напряжение IG1 и в комбинации приборов загорается сигнальная лампа зарядки. С другой стороны, при включенном двигателе, входная клемма L генератора и выходная клемма комбинации приборов приводятся в изопотенциальное состояние при помощи напряжения, которое вырабатывается обмоткой статора. Затем сигнальная лампа зарядки отключается и напряжение используется для намагничивания катушки обмотки возбуждения. Электрический ток, вырабатываемый обмоткой статора (который должен быть выше 12,6 В аккумулятора для его подзарядки), начинает подзаряжать аккумулятор через клемму генератора В+. Когда напряжение, вырабатываемое обмоткой статора и постоянное напряжение, вырабатываемое клеммой FR, становится выше напряжения туннельного пробоя внутри IC-регулятора, катушка обмотки возбуждения перестает намагничиваться, понижая вырабатываемое напряжение. При падении электрического тока ниже напряжения туннельного пробоя, катушка обмотки возбуждения снова начинает намагничиваться, продолжая выработку электрического тока, и тем самым поддерживая определенный уровень напряжения.

Назначение.

1. Клемма В+: Клемма подзарядки аккумулятора.
2. Клемма L: Клемма для приведения в действие сигнальной лампы зарядки в комбинации приборов.
3. Клемма FR: Клемма для контроля статуса источника питания путем вывода данных о состоянии работы катушки обмотки возбуждения в виде ШИМ-сигнала.
4. I.C- регулятор: Устройство, регулирующее напряжение, вырабатываемое генератором.
5. Катушка обмотки возбуждения: Цепь, которая вырабатывает напряжение, регулируемое I.C регулятором.
6. Обмотка статора: Цепь, которая фактически создает напряжение.
7. Диод: Цепь, которая преобразовывает (выпрямляет) переменный ток в постоянный.

Проверка работы.

Сигнальная лампа зарядки должна включаться при включении замка зажигания, и отключаться при выключении замка зажигания. Если сигнальная лампа зарядки не горит, включите замок зажигания и подсоедините клемму L к кабелю запуска двигателя от внешнего источника для замыкания на «массу». Если лампа все еще не загорается, это может указывать на ее неисправность или обрыв в проводке. Если сигнальная лампа зарядки не загорается, это означает, что напряжение генератора не может согласоваться с напряжением аккумулятора, что, по всей вероятности, и является причиной проблем при подзарядке аккумулятора. В этом случае необходимо проверить систему подзарядки и, при необходимости, отремонтировать или заменить.

Источник

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0620 может возникать на разных автомобилях, но всегда есть статистика, по каким маркам эта ошибка встречается чаще всего. Вот список некоторых из них:

• Бьюик
• Кадиллак
• Шевроле
• Citroën (Ситроен С2)
• Ford (Ford Focus, Fusion, Expedition, Explorer, F-150)
• GMC
• Hyundai (Hyundai accent, Santa Fe, Solaris, i30)
• Джип (Jeep Wrangler)
• Киа (Киа Рио, Сид, Соренто, Спортейдж, Церате)
• Mazda (Mazda cx9)
• Мерседес
• Mitsubishi
• Опель
• Peugeot (Пежо 308)
• Сузуки (Suzuki Grand Vitara)

Иногда другие ошибки можно найти с помощью DTC P0620. Наиболее распространены следующие: P0626, P065b, P1000, P1632, P2300, P2303.

Как можно снять генератор Киа Рио 3

Приветствую! Меня зовут Дмитрий Ермохин, я опытный автомеханик и специалист по автомобилям. Сегодня я расскажу вам, как снять генератор на автомобиле Киа Рио 3

Этот процесс несложен, но требует некоторых знаний и опыта, поэтому важно быть внимательным и следовать точным инструкциям. Давайте начнем!

Шаг 1: Подготовка

Перед тем как приступить к снятию генератора, убедитесь, что двигатель остыл и отключите аккумулятор. Это поможет избежать возможных травм и повреждений электрических систем автомобиля. Также обязательно снимите ремень ГРМ и любые другие препятствия, которые могут мешать доступу к генератору.

Шаг 2: Отключение электрических соединений

Прежде чем снять генератор, необходимо отключить электрические соединения

Особое внимание уделите отключению клемм аккумулятора. Затем отсоедините провода, подключенные к генератору

Обычно это провод питания, провод источника зарядки (подключенный к АКБ) и провод сигнальной лампы на приборной панели.

Шаг 3: Отвинчивание крепежных болтов

Следующим шагом необходимо отвинтить крепежные болты, которые удерживают генератор. Обычно их два или три и они находятся сзади генератора. Используйте подходящие инструменты, такие как гаечный ключ или торцовый ключ, чтобы ослабить и достать болты. Будьте осторожны, чтобы не повредить поверхность генератора!

Шаг 4: Снятие генератора

После того, как крепежные болты отворачиваются, генератор можно аккуратно снять с автомобиля. Удерживайте его за корпус и аккуратно вынимайте из места установки. Будьте осторожны, чтобы не повредить кабели и другие элементы, связанные с генератором.

Шаг 5: Проверка и установка нового генератора

После снятия генератора с автомобиля рекомендуется проверить его на предмет повреждений, износа или других проблем, которые могут потребовать замены. Если генератор нуждается в замене, приобретите новый оригинальный или качественный аналог и установите его на место старого согласно инструкции, выполняя все шаги в обратном порядке.

Вот и все! Вы успешно сняли генератор на автомобиле Киа Рио 3

Помните, что этот процесс может отличаться в зависимости от конкретной модели и года выпуска автомобиля, поэтому важно обращаться к руководству по эксплуатации автомобиля или получать помощь у квалифицированных специалистов, если у вас возникают сомнения или сложности

Сборка генератора и установка его на место

После замены щеток, необходимо правильно собрать генератор и установить его на место. В этом разделе мы рассмотрим, как выполнить эти действия.

Сборка генератора

Для сборки генератора необходимо следовать предоставленным ниже шагам:

1. Установите подшипники и коллектор. Поместите подшипники в специальные отверстия на корпусе генератора. Затем установите коллектор в правильное положение.
2. Подготовьте ротор и статор. Убедитесь, что ротор и статор находятся в хорошем состоянии и не имеют повреждений.
3. Подключите провода. Вставьте провода в соответствующие разъемы на роторе и статоре. Убедитесь, что провода надежно закреплены.
4. Закройте крышку генератора. Плотно закрепите крышку генератора на корпусе с помощью необходимых крепежных элементов.

Установка генератора на место

Для установки генератора на свое место необходимо выполнить следующие действия:

1. Выключите автомобиль. Убедитесь, что зажигание выключено и автомобиль находится в режиме стоянки.
2. Отсоедините аккумулятор. Снимите соединение с аккумулятора, чтобы избежать возможности короткого замыкания.
3. Установите генератор на свое место. Поместите генератор в отведенное для него место и аккуратно закрепите его с помощью крепежных элементов или кронштейнов.
4. Подсоедините провода. Восстановите соединение проводов между генератором и аккумулятором.
5. Проверьте работу генератора. Включите зажигание и убедитесь, что генератор функционирует должным образом.

Соблюдая указанные выше рекомендации, вы сможете успешно собрать генератор и установить его на место. Будьте аккуратны и не забывайте о мероприятиях по безопасности при работе с электричеством.

Что означает ошибка P0620

Модуль управления силовым агрегатом (PCM) управляет генератором автомобиля через сигнальную цепь включения генератора, что позволяет ему включать и выключать генератор. Для запуска генератора PCM автомобиля отправляет сигнал в 5 вольт через сигнальную цепь включения генератора на регулятор напряжения. Это позволяет регулятору напряжения начать управление цепью возбуждения генератора.

После запуска генератора регулятор напряжения может управлять выходным сигналом генератора независимо от PCM автомобиля. Однако в некоторых случаях при обнаружении неисправности PCM может самостоятельно отключить генератор.

Если PCM автомобиля обнаружит, что напряжение в цепи управления генератором является ненормальным по сравнению со значением, указанным в технических условиях производителя, в его памяти сохранится код ошибки P0620.

Сборка генератора и его установка на место

После замены подшипников генератора ставятся на обратную последовательность действий, проводимых при его разборке:

1. Соберите якорь генератора:

• Установите щетки и пружины на свои места.
• Привяжите провода к клеммам якоря.

Установите ротор генератора:

• Вставьте ротор внутрь якоря генератора.
• Убедитесь, что ротор надежно фиксируется на своем месте.

Соберите крышку качения генератора:

• Вставьте подшипники в специальные пазы крышки.
• Установите крышку на место и закрепите ее винтами.

Присоедините статор генератора:

• Установите статор внутрь крышки качения генератора.
• Закрепите статор винтами.

Соберите остальные компоненты генератора:

• Установите вентилятор на свое место и закрепите его.
• Закрепите щеткодержатель на свое место.
• Проверьте, что все компоненты генератора надежно фиксируются и собраны правильно.

После сборки генератора его можно установить на место, следуя следующим шагам:

1. Установите генератор на место:

• Поставьте генератор в его крепление на двигателе, точно соответствующее размерам и форме генератора.
• Закрепите генератор болтами или гайками в соответствующих отверстиях.
• Убедитесь, что генератор надежно закреплен и не двигается.

Подсоедините электрические провода:

• Присоедините провода генератора к соответствующим клеммам на двигателе.
• Убедитесь, что провода установлены правильно и надежно закреплены.

Проверьте работу генератора:

• Запустите двигатель и убедитесь, что генератор начал работать.
• Проверьте, что напряжение, вырабатываемое генератором, соответствует требуемым значениям.
• Оцените работу генератора на предмет шума или вибрации.

После успешной сборки и установки генератора можно быть уверенным в его надежной работе и длительном сроке службы.
