Как снять и проверить стартер автомобиля kio rio 3

Иммобилайзер

Пожалуй, одна из самых подлых систем, доставляющая проблемы владельцам Kia Rio уже через год. Выглядит это так: стартер крутит, но машина не заводится. Запуск авто происходит на 5-7 раз. Иногда машина заводится с первого раза, но проблема повторяется вновь. Может быть, села батарейка в ключе зажигания? Меняем, но машина вновь не заводится. В чем причина? Нужно смотреть в сторону иммобилайзера. Для начала проверить контакты на блок. Часто окисляются контакты клемм, либо внутрь попадает влага. Чистим, сушим, смотрим результат.

Схема работы иммобилайзера

Если все по-прежнему – осматриваем антенну. Чистим контакты. Если иммобилайзер не откликается – меняем антенну на новую. Если в машине был установлен обходчик иммобилайзера, обязательно проверяем его. Часто причина именно в обходчике – замена его решает проблему навсегда.

Кия рио не заводится стартер не крутит

Существует четыре основные причины отказа запуска по типу неисправности:

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

• сначала нужно выключить аккумулятор и отключить от него клеммы;
• используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
• после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
• далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
• выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

• в ходе заряда АКБ должен быть в спокойном состоянии;
• когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
• при движении генератор заряжает АКБ в слабом режиме;
• в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Как завести машину, если стартер вышел из строя?

1. Самый распространенный — завести двигатель с толкача. Машину необходимо толкать, пока она не сможет развить определенную скорость, необходимую для старта, желательно на третьей или второй передаче. Только автомобиль с коробкой автомат с толкача завести не удастся.
2. Попробовать замкнуть стартер. Для этого вам потребуется отвертка, а также гаечный ключ. Размер ключа необходимо подбирать в соответствии с расстоянием между клеммами реле — замкнуть нужно будет именно их. Селектор коробки выставляется на нейтральную передачу, нажимается педаль тормоза, при этом ключ должен находиться в необходимом положении.
3. Как правило, стартер приходится просто ремонтировать, но как показывает практика, данный механизм редко подлежит ремонту. Произвести ремонт будет целесообразно, если выйдет из строя бендикс либо реле. Если же неисправности затронули электрическую систему, то устройство нужно будет заменить.

Проверить систему зажигания удастся и извлеченными свечами. Процедура следующая:

Замена предохранителей KIA Ceed своими руками

Все по теме Замена предохранителей KIA Ceed

• Браун
• Братуха у меня такой херна постайоно
• Энтони
• почему вы не показываете как соединяются обратно разъемы?
• Мурат

автору спасибо- помогло.,даже с поставленной на сигнализацию.

Гринвуд

Даю вариант причины, почему вышел из строя старый расходомер воздуха. Стоит ГБО второго поколения, что нежелательно на инж движках. Думаю, что во впуск бахнул хлопок и расходомера разворотило… Если так, то и этот новый расходомер долго не проживает с этим ГБО 2 поколения. Небось там даже хлопушки нету перед дросселем…

Аурелия

крассавчик!!! Я тоже пользуюсь герметиком Виктор и антифриз хепу лью:) Видос норма, в таком темпе будешь как Травников известен:) в Украине тоже есть видео блогеры чоткии!!!спс!

Chevalier

Спасибо тебе дружище!Респект.Я подписался!

1. Zane
2. здраствуйте а на ниссан хтрейл т30 можна так же сделать дело в том что я купил машину Nissan X trail 2.2 dci Elegance Columbia 6 ст МКПП и запасной ключ изначально не работает и батарейку менял но ничего не помогло подскажите можно ли что то сделать буду вам очень благодарен
3. Jeanelle
4. Серега, у тебя дача около аэропорта что ли находится?))
5. Нера

Полезно спасибо!Особенно log функция.Говорят если долго в гараже стоит то мафон напругу подъедает.А так смотрел обзор 2-din магнитолы Prology DNU-2650…не плохой аппарат!

• Тамирлан
• Виктор спасибо,завтра тачка будет на ходу
• Акиб

Посмотрел название-подумал,какие … друзья!Купили машину другу…

Brune

беда ребята если так замутить то эбу движки не увидит обороты двигателя. то есть вроде все будет путем до прогрева двигателя потом он просто начнет гасить обороты. буду разбирать мозги и ремонтировать. потом отпишусь что получилось

1. Miley
2. полезное видео
3. Онегин

огромное спасибо две недели парит мозги то заводится то нет перепробовал все и воздух в трубках и завоздушеная система и ставил обратку на прямую с насоса все это бред кенго работает даже с воздухом а вот на лампочку внимания не обращал думал гаснет при запуске двигателя подергал предохранитель и алелуя завелась но еще в ключе есть батарейка и она приехала отсюда и нестабильность предварительная диагностика по телефону была страшной или твнд или форсунки или мозги но про иммо ни слова или не знают или????

• Асмик
• Миша вопрос блок управления центральным замком honda cr-v rd1 где находится
• Шумило

Здравствуйте. появилась проблема провод ДПКВ попал на выпускной коллектор и обгорел, авто не заводится. Начал смотреть и увидел что провод экранированный, подскажите пожалуйста как восстановить провод или менять всю косу?

Максимилиан

Подскажите, чем можно залить плату ЭБУ после пайки (сварки) вместо полужидкого геля? Учитывая что возможно придется разбирать его еще не 1 раз, чтобы не на мертво. Опель вектра б Simtec 70

Написать комментарий

Не работает омыватель лобового стекла на Киа Сид

Такая проблема с омывателем лобового стекла на Киа Сид может привести к тому, что поездку придётся прекратить, чтобы не создать аварийную ситуацию на дороге. Поездку продолжить можно, но придётся останавливаться довольно часто, чтобы очистить лобовое стекло. В большинстве случаев такую проблему можно решить самостоятельно, просто следует знать, что искать, где искать.

Где может быть проблема

Если при включении переключателя не слышен звук работающего насоса омывателя лобового стекла, первое, что приходит на ум водителю, это проверить плавкую вставку в блоке предохранителей. Нужные предохранители установлены в салонном блоке, их два.

Они имеют обозначение на крышке FR WIPER, RR WIPER. Первый из них рассчитан на ток силой 25 Ампер, второй на 15 Ампер.

Проверить их можно визуально, но лучше использовать измерительный прибор, в качестве которого хорошо подходит автомобильный тестер или мультиметр.

Его отсутствие может быть из-за обрыва проводов подачи питания, окисления контактов переключателей на рулевой колонке или их неисправность. Попробуйте подключить электромотор насоса непосредственно к аккумуляторной батарее.

Работа моторчика подтвердит проблемы проводки или переключателей.

Наличие питания на клеммах нерабочего моторчика может свидетельствовать о его неисправности. Она может заключаться в износе щёток, обрыве в обмотках, других поломках. Устранить абсолютно все проблемы с электродвигателем самостоятельно невозможно, но восстановить работу зависших или изношенных щёток можно.

На что ещё следует обратить внимание

Наиболее часто происходит засорение или замерзание жидкости в магистралях её подачи к форсункам. Иногда через забывчивость водителя бачок омывателя оказывается пустым.

Проблемы создаёт использование «контрафакных» незамерзаек или обыкновенной воды.

В некоторых случаях применение двух разных видов жидкостей приводит к выпадению осадков, которые легко засоряют магистральные трубки и форсунки.

Если такое произошло на вашей машине Киа Сид, систему следует тщательно промыть, продуть сжатым воздухом, жидкость заменить на качественную. Жидкость, используемую не по сезону, меняют иначе она может замёрзнуть. Если такое случается, систему нужно отогреть. Для этого машину необходимо поставить в тёплое место. Это может быть отапливаемый гараж, подземная парковка, другие аналогичные места.

Роль стартера на вашем Kia Rio

Мы начинаем эту страницу с объяснения назначения стартера на вашем Kia Rio. Стартер электродвигатель который питается от вашей батареи, его работа будет заключаться в том, чтобы ваш двигатель работал на достаточно высокой скорости, чтобы запустить его (обычно около 300/400 об / мин). Он состоит из трех наиболее важных частей:

• Соленоид: этот компонент представляет собой электрическое реле, которое будет действовать как переключатель, он будет активирован ключом вашего Kia Rio и пропускает ток от вашей батареи к блоку двигателя вашего генератора.

  Блок двигателя: самый важный элемент вашего генератора — это тот, который будет приводить в движение маховик вашего Kia Rio и развивать достаточную скорость для запуска двигателя.

• Зубчатая шестерня: это последний компонент вашего стартера, это зубчатое колесо, которое будет находиться в прямом контакте с маховиком, оно позволяет передавать усилие от стартера на двигатель.

Как снять аккумулятор с KIA Рио?

Выход из строя аккумуляторной батареи происходит по нескольким причинам:

• устройство длительное время находилось на морозе, и находящаяся в нем жидкость, электролит, замерзла;
• произошла глубокая разрядка – машина долго стояла с включенными фарами, или не эксплуатировалась, водитель долго и безуспешно включал стартер;
• электроснабжение автомобиля неисправно;
• корпус устройства поврежден или произошло загрязнение электролита;
• срок эксплуатации устройства подошел к концу.

Если аккумулятор в первых трех случаях можно «реанимировать», то по окончании ресурса или при механическом повреждении его придется заменить.

Снятие и установка стартера

Отключаем минусовую клемму аккумулятора

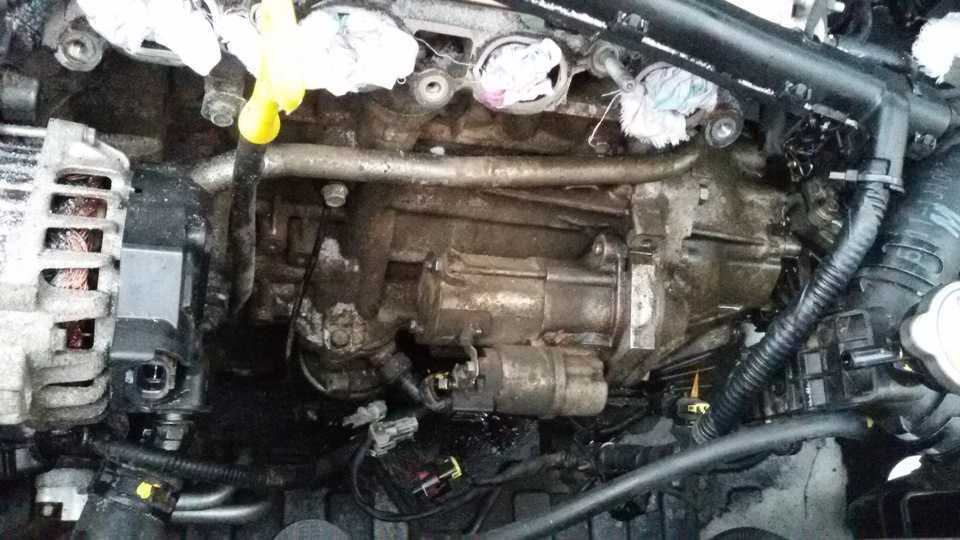

Стартер установлен с передней стороны двигателя

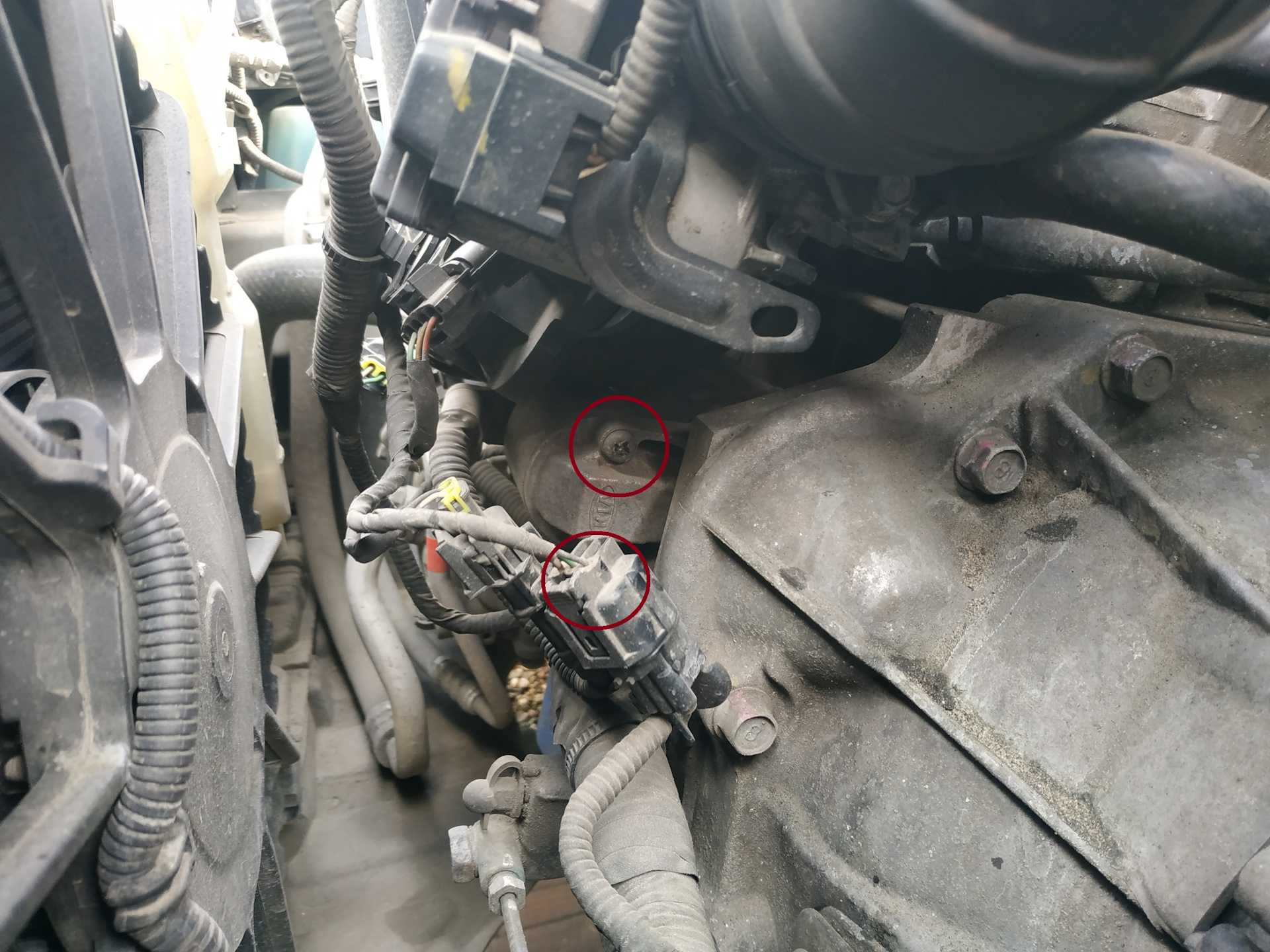

Отжимаем фиксатор и отсоединяем колодку управляющего провода от тягового реле

Снимаем защитный колпачок и откручиваем гайку крепления наконечника силового провода

Отсоединяем наконечник провода от контактного болта

Выкручиваем болт крепления держателя проводов и отводим держатель в сторону

Выкручиваем два болта крепления стартера со стороны картера сцепления

И снимаем стартер

Простая проверка стартера

С помощью отвертки проверяем легкость перемещения муфты привода вдоль вала

Отверткой проворачиваем шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении

Соединяем проводами для прикуривания или мощными проводами минусовую клемму аккумулятора с корпусом стартера

Второй провод подсоединяем одним концом к плюсовой клемме аккумулятора, а вторым проводом к выводу управляющего провода тягового реле

Если тяговое реле исправно, то раздается щелчок и выдвигается муфта привода. В противном случае тяговое реле неисправно и его нужно заменить

Отсоединяем провод от управляющего вывода тягового реле и подсоединяем к контактному болту тягового реле. Ротор стартера должен вращаться.

В противном случае нужно отремонтировать стартер

Отремонтированный или новый стартер устанавливаем в обратной последовательности

Возможные неисправности стартера, их причины и способы устранения

При включении стартера якорь не вращается, тяговое реле не срабатывает

Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв — Замените тяговое реле

Обрыв в цепи питания тягового реле стартера — Проверьте провода и их соединения в цепи управляющим контактом тягового реле стартера и выключателем (замком) зажигания

Неисправна контактная часть выключателя зажигания — Замените контактную часть выключателя зажигания

Заедание якоря тягового реле — Снимите реле, проверьте легкость перемещения

Подгорание коллектора, зависание щеток или их износ — Зачистите коллектор, замените щетки

При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Ослаблено крепление наконечников провода, соединяющего силовой агрегат с кузовом — Подтяните крепления наконечников провода

Окислены контактные болты тягового реле или ослаблены гайки крепления наконечников проводов на контактных болтах — Зачистите контактные болты, затяните гайки крепления проводов

Подгорание коллектора, зависание щеток или их износ — Зачистите коллектор, замените щетки

Обрыв или замыкание в обмотке якоря — Замените якорь

При включении стартера тяговое реле многократно срабатывает, и отключается

Разряжена аккумуляторная батарея — Зарядите батарею

Обрыв или замыкание в удерживающей обмотке тягового реле — Замените тяговое реле

Значительное падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов — Проверьте провода и их соединения в цепи от аккумуляторной батареи до управляющего контакта тягового реле стартера

При включении стартера якорь вращается, маховик не вращается

Пробуксовка муфты свободного хода — Замените муфту

Шестерня привода не входит в зацепление с зубчатым венцом маховика (прослушивается шум, появился износ зубьев маховика заходной части) — Замените привод или маховик

Шум стартера при вращении якоря

Чрезмерный износ подшипников (втулок вала якоря) — Замените подшипники или крышки стартера

Ослаблено крепление стартера или сломана его крышка со стороны привода — Подтяните гайки крепления или замените крышку стартера со стороны привода

Повреждены зубья шестерни муфты или венца маховика — Замените муфту или маховик

Шестерня не выходит из зацепления с маховиком

Заедание муфты на шлицах вала ротора — Очистите шлицы и смажьте их моторным маслом

Заедание якоря тягового реле — Замените тяговое реле или устраните заедание

С наступлением зимы многие автовладельцы сталкиваются с проблемой запуска. Причины могут быть самыми разными – от разряженного АКБ до пропавшей компрессии в цилиндрах. У каждой машины свои «болячки», и сегодня мы рассмотрим причины плохой работы стартера на Киа Рио.

Замена и установка стартера на KIA Sorento

По окончании комплексной диагностики подготавливаем инструменты, материалы:

• Набор головок, трещотка;
• Ветошь, смазка;
• Ремкомплект щеток, подшипник, втулки.

На основании результатов осмотра мастер выбирает способ ремонта: установка нового пускового механизма или частичный ремонт прежнего. С точки зрения экономии, выгоднее починить уже имеющееся пусковое устройство. Покупка нового стоит 6 — 7 тыс. рублей, а ремонт около 3 тыс. руб.

• Чтобы снять пусковой механизм, устанавливаем машину на смотровую яму, блокируем колеса противооткатными башмаками;
• Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
• Демонтируем платформу для АКБ, отвинчиваем силовые клеммы с пускового устройства;
• Снимаем стартер, проводим его дефектовку, перебираем, устанавливаем.

Параллельно осматриваем смежные детали, механизмы, при наличии признаков износа заменяем новыми. Среди прочего: рулевые наконечники, тяги стабилизаторов, шаровые опоры, резиновые пыльники, втулки. Неисправные элементы подвески повышают риск создания аварийной ситуации на дороге.

В других моделях KIA расположение пускового механизма по-иному. Для уточнения места расположения воспользуйтесь руководством по эксплуатации автомобилем.

Где находится стартер на автомобиле KIA Sorento 2

В автомобиле семейства KIA пусковой механизм установлен в левой части моторного отсека. Ниже платформы для аккумуляторной батареи (см. фото).

Сульфатация пластин АКБ

С завода на Киа Рио устанавливается АКБ Rocket на 60 А/ч. Это хороший аккумулятор, но в ряде случаев он может подвергнуться сульфатации – образованию сульфата свинца на электродах. В результате снижается емкость и пусковой ток АКБ, возрастает сопротивление. Стартер не может нормально прокрутить двигатель – машина не заводится или запускается с третьей попытки.

Сульфатация свинцовых пластин аккумулятора

Почему происходит сульфатация аккумулятора:

• Условия эксплуатации автомобиля. Яркий пример – езда на короткие расстояния. За 5-10 километров генератор не может восполнить заряд, утраченный АКБ за ночь простоя и пару запусков ДВС. Эксплуатируя машину в таком режиме, не ленитесь периодически подзаряжать АКБ зарядным устройством.
• Проблемы с генератором. Устройство может давать слабое или слишком большое напряжение. Нормальным считается напряжение 14,3-14,7 В без нагрузки. Если выше или ниже – имеется проблема. В случае с Киа Рио нужно «копать» в сторону регулятора напряжения.

Сульфатация – явление, которого можно избежать. Но для этого нужно регулярно следить за состоянием АКБ и генератора. Есть ряд примеров, когда штатные АКБ на Kia Rio выхаживали по 5-7 лет.

Замена насоса Киа Рио 2

Алгоритм замены топливного насоса Киа Рио 2 выглядит следующим образом:

1. Отсоединить провод с минусовой клеммы аккумуляторной батареи.
2. Вынуть топливный модуль по алгоритму.
3. Сжать фиксатор двумя пальцами.

4. Открепить колодку жгута проводов от бензонасоса.

5. Снять узел обратного слива горючего.
6. Поддев отверткой край держателя бензонасоса, поднять держатель.
7. Извлечь из корпуса модуля насос в сборке.
8. Отсоединить со штуцера уплотнительное кольцо и внимательно его осмотреть. При наличии повреждений кольцо нужно заменить на новое.
9. Если бензонасос был снят с целью его замены, то с него нужно снять бензофильтр и установить новую деталь.
10. Собрать всё в обратном порядке.

Далее опишем пошагово, каким образом производится замена фильтра топлива в Киа Рио 2.

Снятие, замена, установка стартера KIA RIO

Симптомы: стартер вращается, но двигатель не запускается.

Возможная причина: неисправен стартер.

Инструменты и материалы: перчатки тканевые, набор головок и гаечных ключей, набор отверток.

Запасные части и ГСМ: стартер в сборе:

Примечание. Работы выполняется на подъемнике или на смотровой канаве.

1. Отсоедините провод от отрицательной клеммы АКБ.

2. Демонтируйте облицовку селектора КПП, пола и ручника.

3. Извлеките шплинт.

4. Отсоедините наконечник приводного троса управления КПП от кулисы селектора.

Примечание. Для демонтажа стартера необходимо отсоединить тросы включения и выбора передач от КПП. Так как комплектация данной модели автомобиля может включать в себя как автоматическую, так и механическую коробку переключения передач, данная инструкция опишет необходимые операции по отсоединению тросов по очереди для обеих коробок.

A. Чтобы отсоединить тросы управления МКПП выполните следующие действия:

6. Отожмите фиксирующий элемент шплинта.

7. Извлеките крепежный шплинт наконечника управляющего троса КПП из отверстия в оси рычага КПП.

8. Демонтируйте шайбу.

9. Отсоедините наконечник управляющего троса КПП от оси рычага переключения передач.

10. Выведите наконечник оболочки троса из прорези, расположенной в кронштейне, что установлен в КПП и сместите трос переключения передач в сторону.

11. Извлеките крепежный шплинт наконечника троса из отверстия, расположенного в оси рычага выбора передач.

12. Демонтируйте шайбу.

13. Снимите наконечник управляющего троса КПП с оси рычага выбора передач.

14. Выведите наконечник оболочки троса из прорези, расположенной в кронштейне, что установлен на КПП и сместите трос в сторону.

Б. Чтобы отсоединить тросы управления АКПП выполните следующие действия:

15. Отожмите пластмассовый фиксирующий элемент.

16. Выведите наконечник оболочки управляющего троса КПП из гнезда, расположенного в корпусе кулисы селектора выбора передач.

18. Извлеките шплинт.

19. Отсоедините наконечник управляющего троса КПП от рычага КПП на управляющем блоке КПП.

20. Выведите наконечник управляющего троса КПП из гнезда, расположенного в кронштейне, что установлен на корпусе КПП.

Примечание. После того, как управляющие тросы КПП будут отсоединены, можно приступать к операциям непосредственно по демонтажу стартера.

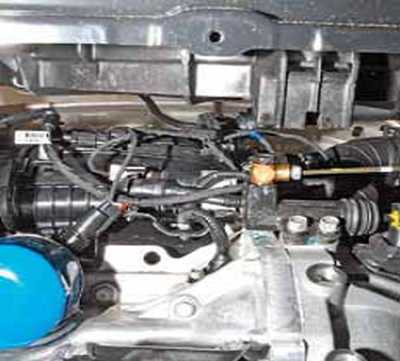

21. Отверните и извлеките верхний крепежный болт стартера к картеру сцепления.

22. Отключите от вывода электромагнитного реле проводную колодку.

23. Снимите чехол, защищающий наконечник провода, а затем переместите его вниз по проводу.

24. Отверните и снимите крепежную гайку наконечника провода к контактному болту и снимите наконечник провода с контактного болта.

25. Отверните и извлеките нижний крепежный болт стартера к картеру сцепления.

26. Демонтируйте стартер с автомобиля.

27. Произведите монтаж нового стартера и всех снятых деталей в обратной последовательности.

Артикул и взаимозаменяемость стартера на Хендай Солярис

Агрегат взаимозаменяем со стартером, установленным на Киа Рио, и имеет каталожный номер 36100-2В602, редукторного типа. В случае возникновения неисправностей или отказа в работе, необходимо знать, как снять стартер на Хендай Солярис своими руками быстро и без лишней суеты.

Оригинальный новый каталожный стартер на Солярис стоит порядка 15–16 тысяч рублей. Тем не менее он не всегда требует замены в случае выхода из строя или отказа в работе.

Первый и главный симптом, говорящий о неисправности агрегата, заключается в отказе стартера проворачивать маховик. При этом стартер может вообще не реагировать на поворот ключа зажигания или на кнопку пуска, может издавать характерные звуки.

В первом случае причиной отказа может быть не только стартер, но и предохранитель, реле стартера, сам замок зажигания.

Продиагностировать это можно следующим образом:

1. Если стартер не крутит маховик коленвала, возможно, что аккумулятор не выдаёт достаточное напряжение для работы электродвигателя стартера. В этом случае нужно проверить мультиметром уровень заряда АКБ, оно должно быть в пределах 12–13 В.

2. Нет контакта в замке зажигания. Контактная группа замка зажигания Хендай Солярис подаёт питание на стартер при замыкании контактов 50 и 30. Их нужно замкнуть между собой на несколько секунд, при этом стартер должен начать вращать маховик коленвала.

   Замок зажигания может подавать признаки жизни, включая панель приборов и бензонасос. Но контактная группа стартера может быть неисправна.

3. Не работает реле стартера. При повороте ключа в замке оно должно замыкать силовые контакты. Реле находится в блоке предохранителей крайнее слева сверху под номером К35А-67—740. Электромагнитное реле ремонту не подлежит.

   Расположение реле стартера на Хёндай Солярис

4. Отсутствие контактов силовых проводов. Необходимо проверить наличие контакта на силовых и управляющих проводах стартера.
5. Другие механические и электрические неисправности в самом стартере — замыкание обмоток, подгорание контактной группы втягивающего реле, износ втулок якоря стартера и некоторые другие неисправности.

1. В первую очередь, необходимо снять минусовую клемму с аккумулятора, чтобы избежать короткого замыкания.

   Снимите клему «минус» с аккумулятора.

2. Для доступа к стартеру необходимо снять провода с датчика давления масла. Так будет удобнее отключать и снимать стартер.

   Отожмите фиксатор и отсоедините колодку жгута проводов от датчика давления масла.

3. Снимаем пружинный фиксатор блока управляющих проводов, после чего можно снимать клеммный блок и отвести провода в сторону.

   Снимите провода и отведите в сторону.

4. На контактной шпильке втягивающего реле установлен резиновый или пластиковый кожух. Для доступа к силовым контактам его необходимо снять.

   Снимите защиту.

5. Откручиваем гайку, фиксирующую силовую клемму стартера.
6. Снимаем силовой провод и отводим его в сторону.

7. Стартер зафиксирован на картере сцепления двумя болтами под ключ на 14. Выкручиваем их и вынимаем стартер из посадочного места.

   Открутите два болта и поддерживая снимите стартер.
