Двигатель g4fc

Особенности конструкции

Относящийся к особой, переходной серии Nu производителя Hyundai двигатель G4NA обладает особенностями конструкции:

• и блок, и головка блока цилиндров выполнены из алюминиевого сплава;
• гильзы цилиндров стальные, посадка их в блок не ремонтопригодная;
• высокие требования по качеству масла обусловлены наличием гидрокомпенсаторов и механизмов регулировки фаз;
• имеются механизмы CVVT или CVVL;
• ГБЦ двухвальная, 16 клапанная по схеме DOHC 16V;
• вращение на распредвалы передается от коленвала цепью;
• навесное оборудование приводится в движение клиновыми ремнями;
• форсировка очень сложная, используется владельцами редко.

Дюралевый блок цилиндров G4NA

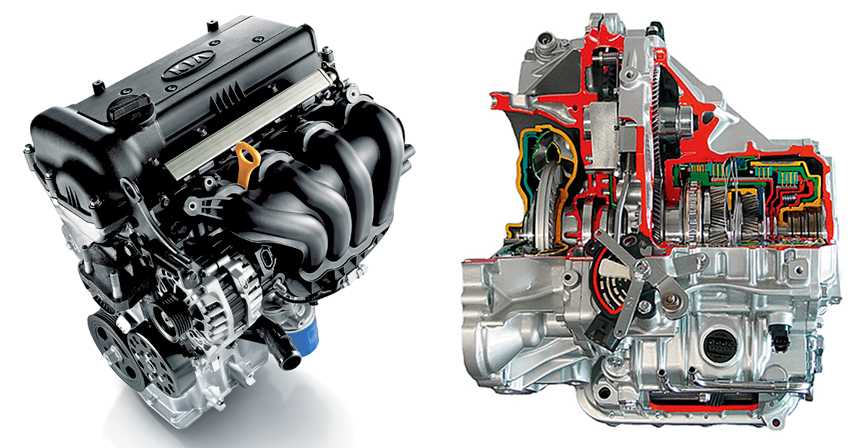

Слабые места и безразборный ремонт KIA Ceed

Двигатели

Первые проблемы с моторами КИА Сид на 1,4 и 1,6 л могут начаться после 100 тыс. км. Так, при пробеге 100–120 тыс. км цепь в приводе ГРМ начинает растягиваться. Если её не поменять, возможны серьезные поломки. До 150–170 тыс. км доживают вкладыши коленвала и поршневые кольца. В отдельных случаях на холостом ходу появляется непонятная вибрация, что спровоцировано износом опор мотора или же сбоем в программном обеспечении.

В дизельных версиях, которые официально не поставлялись в Россию, при солидных пробегах появляются проблемы с турбиной. Это заметно по увеличенному расходу масла, которого уходит до 400 г на одну тысячу километров.

В основе блока цилиндров, поршней двигателей G4FA, G4FC, G4FD, G4FJ лежит алюминий. Используемые гильзы изготовлены из чугуна. Объем масла в смазочной системе составляет 3,3 л. Для восстановления этих силовых агрегатов подойдет присадка RVS Master Engine Ga4. Она подействует комплексно: очистит от нагара поверхности из алюминия, поспособствует их микрошлифовке, нарастит слой металлокерамики на чугунных гильзах. Применение RVS Master в итоге даст следующие результаты:

• Упрочнение узлов трения.
• Нормализация компрессии.
• Снижение расхода бензина и масла.
• Упрощение пуска на холодную и минимизация износа в этот момент.

Для обработки двухлитрового бензинового двигателя G4GС потребуется аналогичная присадка RVS Master Engine Ga4. Но результат её применения будет ощутим еще сильнее, так как блок цилиндров изготовлен из чугуна по старой, проверенной временем технологии.

Если вы один из обладателей КИА Сид с дизельным мотором D4FB, для продления ресурса и улучшение эксплуатационных характеристик рекомендуем использовать присадку RVS Master Engine Di6. Это продлит ресурс пар трения, защитив их плотным слоем металлокерамики. А ведь при высоких нагрузках эти самые пары трения могут частично соприкасаться из-за нестабильности масляной пленки. Благодаря использованию присадки для дизельного двигателя 1,6 CRDi удастся:

• Упрочнить узлы трения.
• Нормализовать компрессию.
• Облегчить пуск при минусовых температурах.
• Снизить расход топлива на 7–15%.

​

Трансмиссии

В механической трансмиссии КИА Сид первого поколения слабым местом считаются муфта, шестерни, стопорное кольцо 3-й передачи. При износе повышается шумность коробки, появляется хруст при переключении передач. Тот же автомат A4CF2 более надежен. Он редко доставляет проблемы при пробегах до 200 тыс. км. На первых партиях КИА Сид в АКПП случались поломки первичного вала.

А вот механическая и автоматическая шестиступенчатые коробки на КИА Сид второго поколения вызывают меньше нареканий. Хотя и экземпляров с солидными пробегами пока что мало. Чтобы продлить ресурс МКПП и АКПП, рекомендуем использовать присадки в масло. Они формируют на изношенных поверхностях плотный слой металлокерамики, снижают шумность трансмиссии. Для автомата KIA Ceed подойдет RVS Master Transmission Atr7, а для механики – RVS Master Transmission Tr3.

Топливная система

Дизельные версии КИА Сид чувствительны к качеству топлива. Если заправиться низкокачественной соляркой, вероятно засорение форсунок, топливного насоса, клапана EGR. Чтобы этого не произошло, добавляйте в бак катализатор горения FuelEXx. Присадка повысит цетановый показатель на 3–5 единиц, сократит количество отложений в камере сгорания, минимизирует расход, облегчит пуск при минусовой температуре. Ведь FuelEXx разрабатывался специально под характеристики российской солярки, с учетом климатических особенностей региона.

Для бензиновых версий КИА Сид подойдет FuelEXx Gazoline. Присадка повышает октановый показатель бензина на 3–5 единиц, снимает нагар и лаковые отложения со стенок камеры сгорания, минимизирует износ ЦПГ при заправке топливом сомнительного качества, способствует раскоксовке поршневых колец. Также присадка FuelEXx удалит из топлива воду, что облегчит пуск в зимнее время года.

Тюнинг двигателя Хендай-Киа G4FC

Чип-тюнинг

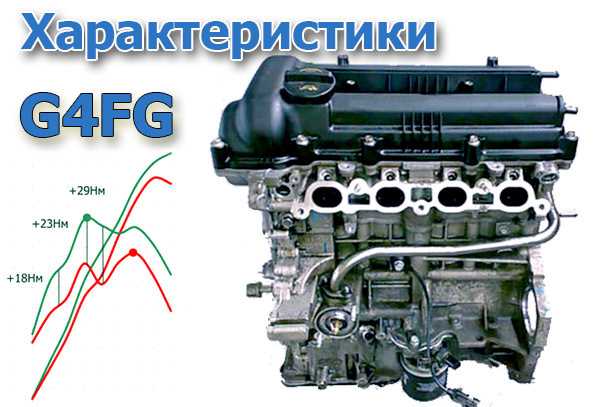

Провести работы по калибровке мотора это самое простое и безобидное, что можно сделать в области тюнинга. Компании из этой сферы обещают повышение мощности до 130 и более лошадиных сил. Стоит это не таких больших денег и при желании можно попробовать, но результат вряд ли вас порадует. Чтобы получить едущий мотор, нужно заменить впускной коллектор на ресивер от G4FG, поменять масляный щуп и направляющую на такие же от G4FG, поставить блок управления системой изменения длины ресивера и можно остановиться на этом, получив свои

130 л.с. Однако это не все и вы можете снять 140 л.с. поставив впускной распредвал от G4FG (встает с доработками), холодный впуск, выпускной коллектор 4-2-1, выхлоп диаметром 51 мм и настроив свой ЭБУ. В продаже есть широкофазные распредвалы Нуждин, их же выхлоп на 63 мм трубе, коллектор 4-1 и все это настраивается на блоке управления Корветт, в результате имеем около 190 л.с. При желании и наличии денег, можно повторить подобное на своем автомобиле.

Масло

Мощность двигателя Киа Селтос во многом зависит от того, какое масло в него заливается и как часто оно меняется. Более того, конструктивные особенности и доработки силовых агрегатов для нового корейского внедорожника привели к тому, что в отношении смазывающих жидкостей он стал очень привередлив.

Рекомендации производителя по отношению к моторному маслу и другим жидкостям очень строгие: использовать разрешается смазку класса ACEA A5/B5 или последних спецификаций API/ILSAC. Такие требования обусловлены высокой производительностью современных силовых агрегатов. Правильно подобранное масло обеспечивает городскому внедорожнику низкий коэффициент трения даже при высоких температурах и высокой скорости сдвига.

Что касается первой заправки двигателя смазкой, которая проводится еще на заводе-изготовителя, бренд Киа не изменяет себе уже многие годы. Буквально в каждую модель заливается масло Total Quartz 900 NFC 5W30. Позднее, во время сервисного обслуживания, рекомендуется продолжить использование такой же жидкости, но никто не мешает вам сделать собственный выбор. Главное, не снижать установленный класс.

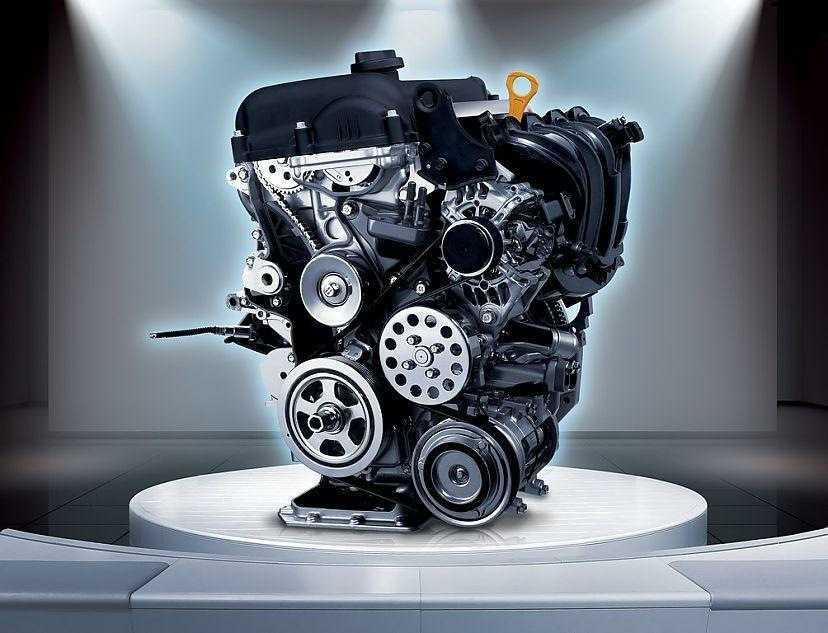

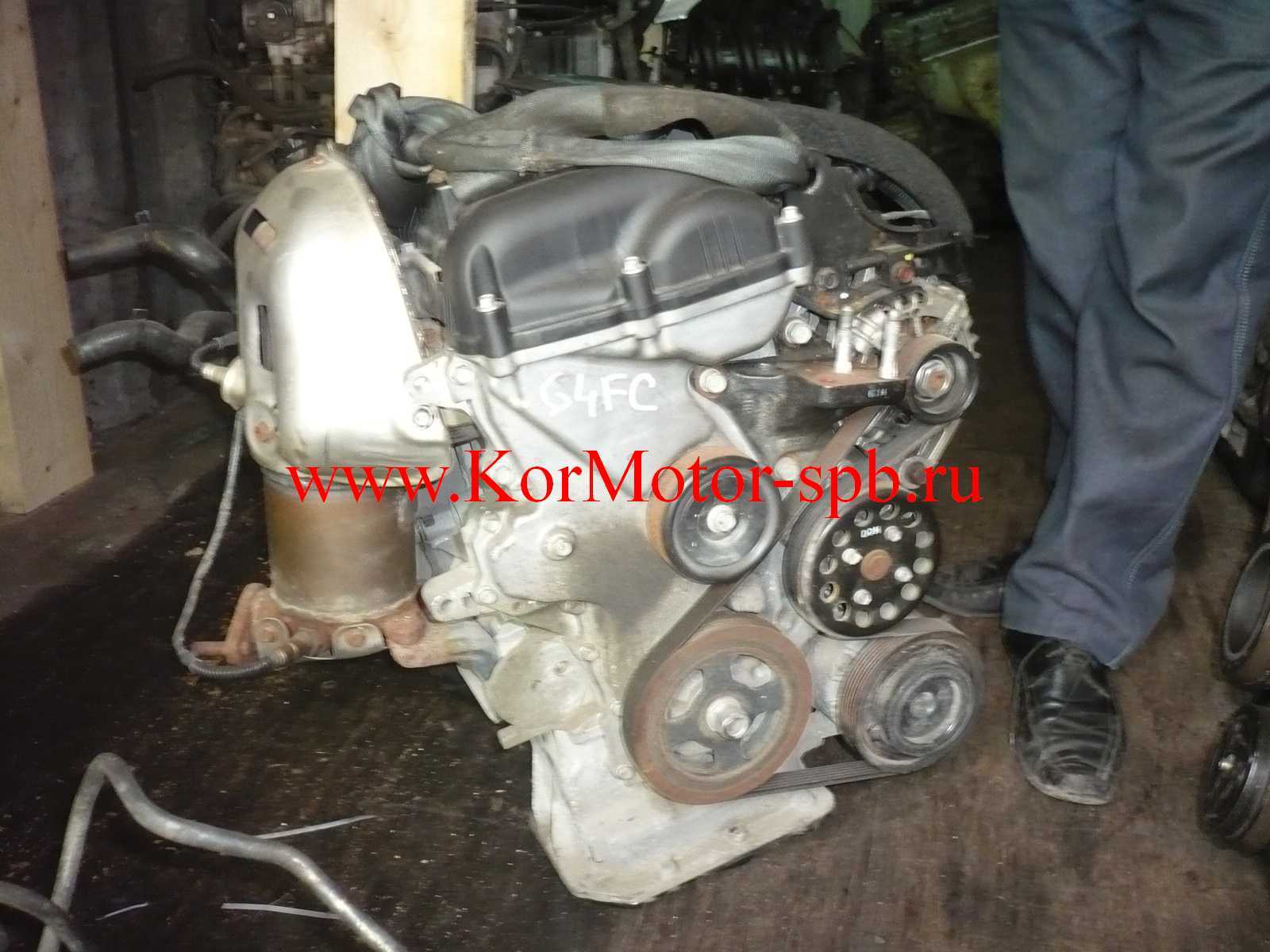

Описание устройства мотора G4FC 1.6 литра

В 2006 году на смену двигателям серии Alpha пришли агрегаты Gamma объемом 1.4 и 1.6 литра. Конструкционно оба мотора идентичны: алюминиевый блок с открытой рубашкой охлаждения, алюминиевая 16-клапанная DOHC головка блока без гидрокомпенсаторов, цепной привод ГРМ, фазорегулятор на впуске, пластиковый впускной коллектор без системы изменения геометрии. Как предшественники, первые моторы серии оснащались распределенным впрыском топлива.

С 2009 года семейство двигателей Gamma начало переход на более строгие эконормы Евро 5 и огромный выпускной коллектор типа «бараний рог» уступил место маленькому катколлектору. После этого начались проблемы с задирами из-за попадания крошек катализатора в цилиндры.

Мануалы для Хендай Солярис вы найдете на Драйв 2

Много полезного по двс выложено на Solaris-Club.net

Для этих двс существует комплект кованых поршней

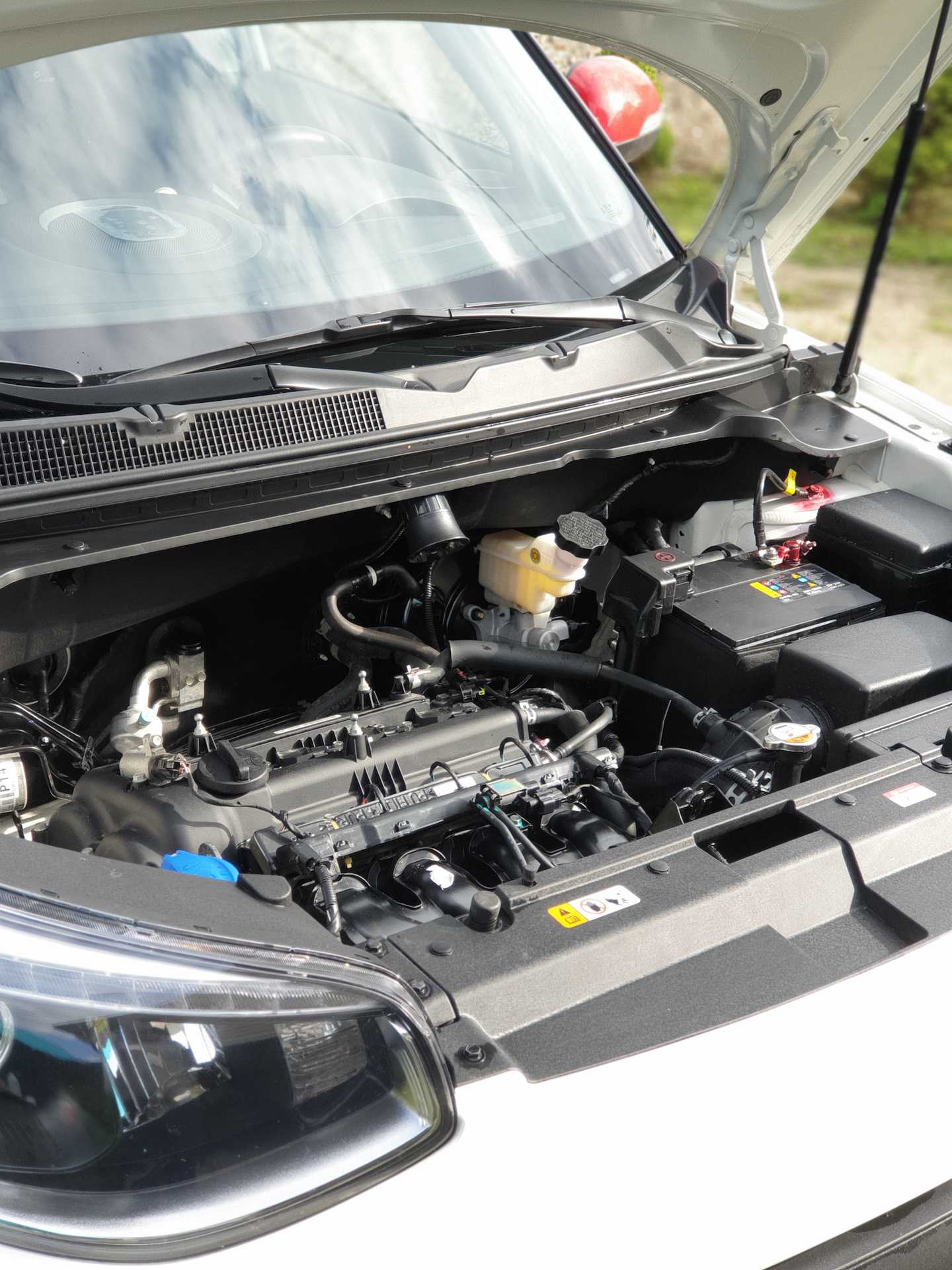

Процесс замены моторного масла на примере двигателя G4FC Hyundai-KIA Motors

Процесс замены масла лучше начинать на прогретом двигателе, когда масло горячее и жидкое. Это даст возможность ему легче стекать и позволит заменить больший объем. Замену на холодном двигателе лучше не проводить, т.к. в зависимости от типа масла и температуры окружающей среды масло может быть слишком вязким и плохо стекать даже из поддона, что не позволит заменить его максимальный объем.

Стоит понимать, что какая-то часть масла все-равно остается внутри, поэтому производитель часто указывает не только полный, но и заменяемый объем. В моем случае производитель указал полный объем 3,7 литра, заменяемый – 3,3 л. При этом, в условиях гаража, мне не удавалось сливать более 3 литров. В сервисе брали плату за все 3,7 литра при не самой низкой стоимости литра. Еще один повод сделать замену самому при наличии такой возможности.

И так, приступим.

Шаг 1. Постановка авто на смотровую яму и снятие защиты двигателя

Глушим мотор, откручиваем пробку заливной горловины на двигателе. Это позволит маслу быстрее и в большем объеме стечь в картер (поддон). Приступаем к снятию защиты двигателя, если такая была установлена. Эту процедуру можно было выполнить одновременно с прогревом двигателя, если он не был заранее прогрет.

Процесс снятия защиты двигателя может отличаться в зависимости от модели защиты, но в целом для этого необходимо отвернуть от 4 до 8 болтов и снять нижний щит.

Если защита давно не снималась, то болтики могут выкручиваться туго. При необходимости, их можно обрабатывать специальными средствами для очистки и более легкого выкручивания (типа “Жидкий ключ”, WD-40 и т.п.). У меня в этом необходимости не возникло, т.к. при прошлой установке болты были заведомо смазаны графитной смазкой. Это защитило резьбу внутри соединения от коррозии и облегчило выкручивание даже спустя длительный интервал (предыдущее снятие для замены масла было более года назад).

Шаг 2. Сливаем старое масло и выкручиваем масляный фильтр

После снятия защиты двигателя приступаем к отворачиванию сливной пробки. Не забудьте заранее приготовить емкость, куда будете сливать старое масло. Лучше всего иметь невысокую миску ёмкостью на пару литров больше сливаемого объема. Я буду сливать в 4-х литровую кастрюлю.

Сливать масло необходимо не менее 15 минут, а лучше минут 30, чтобы стекло как можно больше старого масла. Так же выворачиваем фильтр. Скорее всего это необходимо делать при помощи специального приспособления по типу такого.

Выкручиваем аккуратно и не забываем подставлять мисочку, т.к. из под фильтра так же могут литься остатки масла.

Сначала проворачиваем фильтр при помощи съемника, далее свинчиваем рукой.

Шаг 3. Установка нового масляного фильтра и заливка свежего моторного масла

После переходим к установке нового фильтра. Предварительно, чистой ветошью протираем площадку на двигателе. Внутрь нового фильтра рекомендуется налить свежее масло. В моем случае можно налить практически полный фильтр. Это позволит ускорить процесс распределения масла по системе при первом запуске после замены.

Уплотнительное кольцо фильтра так же лучше смазать маслом. Это обеспечит более плотное прилегание уплотнительной резинки к площадке двигателя. Закручиваем сливное отверстие, установив на пробку новое уплотнительное кольцо. Далее можно переходить к заливке свежего масла внутрь двигателя.

Заливаем в двигатель примерно 2/3 масла, но не менее минимальной отметки по щупу. Теперь можно заводить двигатель, дать ему немного поработать на холостом ходу и убедиться, что масло не подтекает. Если все отлично, то двигатель можно глушить и устанавливать защиту на место.

Пока устанавливалась защита, масло должно было уже стечь в картер и теперь необходимо проверить его уровень. При необходимости доливаем. Не доливайте слишком много!!! Перелив может привести к нарушению циркуляции масла в двигателе!!! Лучше налить немного выше линии минимума, а до максимума долить после того, как машина отстоится на ровной поверхности хотя бы несколько часов.

На этом процесс замены моторного масла в двигателе Киа Соул 1,6 бензин закончен успешно. Автомобиль готов к дальнейшей эксплуатации. По всем вопросам пишите в комментарии. В заключении видео этого процесса.

Всем пока!

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Двигатель GAMMA G4FA и G4FC

Пожалуй, начну с описания этих двигателей, а также с особенностей строения (разбор будет очень подробный, так что запаситесь чаем):

Где производят: Завод стоит в Китае (Beijing Hyundai Motor Co). Зачастую к этой стране очень предвзятое отношение, что «мол» все некачественное и прочее. Однако не стоит путать подпольщину и заводское производство (это огромная разница). И так вот на минуточку IPHONE тоже в поднебесной делают.

Система подачи топлива, рекомендованный бензин и степень сжатия: Инжектор, распределенный впрыск (MPI). Я считаю это плюс, потому как это система очень простая, форсунки не имеют соприкосновения с камерами сгорания (как у непосредственного впрыска GDI), здесь они встроены во впускной коллектор. У них стоимость дешевле, давление ниже (нет аналога ТНВД), да и прочистить их можно самому. А вообще я вам советую почитать статью MPI или GDI, в ней все просто и на пальцах. Бензин можно заливать не ниже 92, прекрасно работает на нем (это еще один плюс). Степень сжатия – 10,5.

Блок двигателя: я сейчас не буду долго размусоливать — ДА ОН АЛЮМИНИЕВЫЙ с тонкостенными сухими гильзами из чугуна (они влиты в момент производства). Как многие «кричат» (на различных форумах) что силовой агрегат одноразовый и что «мол» покатался 180 000 км и все выкидывай (про ресурс чуть позже). Однако как показывает практика, эти моторы прекрасно ремонтируются. Есть куча роликов в интернете, где эти старые изношенные гильзы выкидываются и на их место ставятся новые (ну и дальше поршневая и прочее). Так что российские мастера могут многое – ЭТО ФАКТ!

Цилиндры, поршни, коленвал: 4 штуки в ряд, поршни облегченные маслосъемные и компрессионные кольца нормальных размеров (хотя могли бы быть и толще). Коленчатый вал и его вкладыши не вызывают никаких нареканий, ходят очень долго (этот узел не является проблемным звеном)

Система ГРМ: НА двигателе СОЛЯРИСА – РИО, устанавливается два распределительных вала, по 4 клапана на цилиндр (то есть 16 клапанов). Гидрокомпенсаторов – НЕТ, установлены только толкатели. Стоит цепной механизм ГРМ, с гидравлическим «натяжителем» цепи. Есть один фазовращатель, стоит на впускном валу.

Впускной и выпускной коллектор: Впускной – пластиковый, с системой изменения геометрии впуска (VIS). Выпускной – нержавеющая сталь. По сути все очень просто.

Масло: Допускается замена раз в 15000 км, рекомендовано синтетическое 5W30, 5W40. Объем примерно 3,3 литра. Рабочая температура – 90 градусов Цельсия

Ресурс заявленный производителем: около 200 000 км.

Отличие моторов 1,4 и 1,6 литра: Слабая версия носит аббревиатуру G4FA (1.4л-107), старшая версия известна как G4FC (1.6л-123). Двигатели практически идентичные, отличие только в том, что у более мощной версии ход поршня – 85,4мм, а у слабой  75мм (различный коленчатый вал). Таким образом «1,6» просто засасывает больший объем топлива – ВСЕ ОСТАЛЬНОЕ БЕЗ ИЗМЕНЕНИЙ (очень подробно будет в видео версии).

Недостатки и слабые места G4FC

1,4 G4FA Двигатель G4FC и его младший брат G4FA, объединяют не только схожие технические характеристики, но и одинаковые недостатки. Поэтому проблемы G4FC те же:

1. Стуки и шум на холодную. Шум от цепи является известным минусом двигателя G4FC. По мере прогрева шум цепи сходит на нет, если этого не происходит – вероятно, пора провести регулировку клапанов.
2. Цокот при работе форсунок. Громкие форсунки – еще один минус этого мотора. Это не поломка, а естественная работа инжектора.

   Инжекторная форсунка

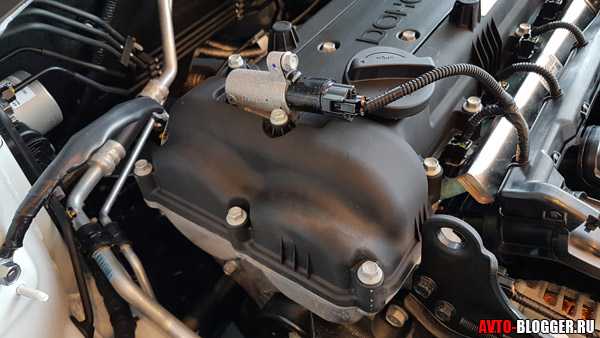

3. Течь масла из-под клапанной крышки. Посредственная прокладка под крышкой это слабое место двигателя G4FC, износ которой приводит к выдавливанию масла. Замена прокладки решает проблему.
4. Плавающие обороты. Обычно для устранения этого минуса хватает почистить заслонку дросселя для нормализации оборотов, как вариант – заменить прошивку на новую.

   Дроссельная заслонка

5. Тряска и вибрации. Нередко возникает тряска на холостом ходу. Избавиться от этого минуса можно чисткой дроссельной заслонки и заменой свечей. Вибрация в движении на средних оборотах – недостаток мотора G4FC, обусловленный конструкцией крепления двигателя и возникающего резонанса при работе на средних оборотах, избавиться от которого можно с помощью кратковременной перегазовки в движении. Также наверняка поможет замена подушек на новые.
6. Свист ремня генератора. Слабое место это недостаточное натяжение ремня. Помогает замена ролика натяжителя.

   Ролик натяжителя ремня генератора

7. Расход масла. Изменение в конструкции катализатора на двигателях после 2011 года выпуска привело к возникновению этого минуса. Крошки разрушающегося катализатора попадают в блок и постепенно вызывают износ поршней и цилиндров.

Двигатель KAPPA 1.4 MPI (G4LC)

Как я считаю это продолжение моторов GAMMA, однако у KAPPA есть и свои фишки. Кодовое название

G4

LC

. До установки на Solaris и RIO этот двигатель устанавливался на HYUNDAI i30 и KIA CEED.

Мощность

: Самое первое, что стоит отметить, его количество лошадиных сил – 99,7 л.с. (в номенклатуре пишется что 100 л.с.). Сделано это специально для налога, потому как в ранних версиях CEED и i30 такие моторы развивали примерно 109 л.с. Так что после покупки можно восстановить справедливость заводской прошивкой () из Кореи

Где собирается

: По последней информации они поставляются непосредственно из Кореи (про Китай разговора не идет).

Система подачи топлива, бензин, степень сжатия:

Здесь распределенный впрыск топлива (MPI) форсунки установлены в пластиковый впускной коллектор. Бензин не менее 92. Степень сжатия 10,5

Блок двигателя:

Алюминиевый с сухими чугунными гильзами. По сути конструкция похожая на GAMMA, однако блок KAPPA облегчен на 14 килограмм, по сравнению с предшественником! Это вызывает настороженность, моторы итак «тонкие», а здесь еще откуда-то 14 кг убрали.

Цилиндры, поршни, коленвал:

4 – цилиндровый, расположены в ряд. Поршни еще более облегчены чем у предшественника. ОДНАКО как заверяет производитель стоят форсунки охлаждения поршней

– ЭТО РЕАЛЬНО ПЛЮС. Шатуны тоньше, но они длиннее. Коленчатый вал схожий с G4FA и G4FC, но по моим данным шейки чуть уже. Опять же таки облегчение во всем – это не очень хорошо.

Система ГРМ:

16 клапанов (по 4 на цилиндр). Опять же таки нет гидрокомпенсаторов, стоят обычные толкатели. НО есть два фазовращателя на впускном и выпускном валах (D-CVVT). Стоит пластинчатая зубчатая цепь.

Впускной и выпускной коллектор

: Как обычно впускной – сделан из пластика, с системой изменения геометрии впуска (VIS). Выпускной – из нержавеющей стали, со встроенным в него катализатором.

Смазка:

Заливать нужно синтетику 5W30 или 5W40, допускается замена через 15000 км (объем также около 3,3 литра). Работает при температуре – 90 градусов Цельсия.

Ресурс производителя

– около 200 000 км.

Список моделей авто, в которых устанавливался

У производителя мотор G4NA считается послерестайлинговой версией для линейного ряда автомобилей Kia:

• Cerato – Spectra в США, К3 в Южной Корее, хетчбэк и седан;
• Sportage – кроссовер 2 поколения, передний и полный привод;
• Soul – мини SUV, универсал, переднеприводный с огромным багажником;
• Cerato Koup – купе с высоким клиренсом;
• Magentis/Optima/Lotze – универсал и седан, 2 и 3 поколение.

А также моделей машин Hyundai:

• Tucson/ix35 – корейский кроссовер с названием в честь американского города;
• Sonata/i40 – универсал, седан, АКПП и МКПП;
• Creta/ix25/Cantus – мини кроссовер, только с АКПП;
• Elantra/i30 – 3 и 4 поколение, хетчбэк С-сегмента.

Kia Cerato Koup

Двигатель KAPPA 1.4 MPI (G4LC)

Как я считаю это продолжение моторов GAMMA, однако у KAPPA есть и свои фишки. Кодовое название

G4

LC

. До установки на Solaris и RIO этот двигатель устанавливался на HYUNDAI i30 и KIA CEED.

Мощность

: Самое первое, что стоит отметить, его количество лошадиных сил – 99,7 л.с. (в номенклатуре пишется что 100 л.с.). Сделано это специально для налога, потому как в ранних версиях CEED и i30 такие моторы развивали примерно 109 л.с. Так что после покупки можно восстановить справедливость заводской прошивкой () из Кореи

Где собирается

: По последней информации они поставляются непосредственно из Кореи (про Китай разговора не идет).

Система подачи топлива, бензин, степень сжатия:

Здесь распределенный впрыск топлива (MPI) форсунки установлены в пластиковый впускной коллектор. Бензин не менее 92. Степень сжатия 10,5

Блок двигателя:

Алюминиевый с сухими чугунными гильзами. По сути конструкция похожая на GAMMA, однако блок KAPPA облегчен на 14 килограмм, по сравнению с предшественником! Это вызывает настороженность, моторы итак «тонкие», а здесь еще откуда-то 14 кг убрали.

Цилиндры, поршни, коленвал:

4 – цилиндровый, расположены в ряд. Поршни еще более облегчены чем у предшественника. ОДНАКО как заверяет производитель стоят форсунки охлаждения поршней

– ЭТО РЕАЛЬНО ПЛЮС. Шатуны тоньше, но они длиннее. Коленчатый вал схожий с G4FA и G4FC, но по моим данным шейки чуть уже. Опять же таки облегчение во всем – это не очень хорошо.

Система ГРМ:

16 клапанов (по 4 на цилиндр). Опять же таки нет гидрокомпенсаторов, стоят обычные толкатели. НО есть два фазовращателя на впускном и выпускном валах (D-CVVT). Стоит пластинчатая зубчатая цепь.

Впускной и выпускной коллектор

: Как обычно впускной – сделан из пластика, с системой изменения геометрии впуска (VIS). Выпускной – из нержавеющей стали, со встроенным в него катализатором.

Смазка:

Заливать нужно синтетику 5W30 или 5W40, допускается замена через 15000 км (объем также около 3,3 литра). Работает при температуре – 90 градусов Цельсия.

Ресурс производителя

– около 200 000 км.

Установленный заводом ресурс двигателя на Киа Сид

Так как оба мотора имеют во многом идентичное строение, ресурс их также примерно одинаков. Производитель уверяет, что за рулем KIA Ceed можно спокойно себя чувствовать на протяжении первых 180 тысяч км. Что будет за чертой этой отметки: капризы двигателя и постоянные непредвиденные расходы? Конечно же, нет. Во многом продолжительность службы силового агрегата зависит от своевременного обслуживания и стиля вождения. На практике эти две силовые установки способны бесперебойно функционировать примерно 250-300 тыс. км. Но, чтобы добиться таких выдающихся показателей, владельцу авто придется действительно постараться.

В противном случае первая серьёзная поломка может случиться уже на рубеже первой сотни тысяч пробега. В этот период рекомендовано заменять цепь, так как её дальнейшая эксплуатация может привести к «заклиниванию» мотора в силу своей способности растягиваться. Подходя к отметке 180-200 тыс. км необходимо позаботиться о вкладышах коленвала и поршневых кольцах. Часто владельцы Киа Сид сетуют на стук двигателя, который может наблюдаться, как на «холодную», так и на «горячую». В первом случае чаще всего дает о себе знать именно цепь ГРМ, во втором – неотрегулированные клапаны.

Технические данные

Наименование	Значение
Общие данные
Тип	Рядный, с верхним расположением двух распределительных валов
Количество цилиндров	А
Диаметр цилиндра, мм	77
Ход поршня, мм
-двигатель 1,4 л	74.49
двигатель 1.6 л	as.44
Рабочий объем, см3
-двигатель 1,4 л	5396
— двигатель 1,6 л	1591
С геленьосчтмя	UX5:1
Порядок работы цилиндров	1-3-4-2
Фазы газораспределения
Двигатель 1,4 л
-впускные клапаны, *
— открытие	12 после ВМТ/ 38 до ВМТ
— закрытие	49 после НМ’1 / 1 до НМТ
— выпускные клапаны. *
— открытие	40до НМТ
— закрытие	3 после ВМТ
Двигатель J .6 л
— впускные клапаны. *
-открытие	10 после ВМТ/
‘ — закрытие	63 после НМТ/ • 13 после НМТ
-открытие	40 до НМТ
-закрытие	3 после ВМТ
Головка цилиндров
Отклонение плоскостности привал очно.й поверх мог.ти блока цилиндров, мм	0.05

Наименование	Значение
f i ШУШпШМЖШШИг1
номинальный	10,000-10,018
— увеличенный на 0,25 мм	10,250-10,268 I
Распределительный вал
— впускных клапанов	НННН1
-двигатель 1,6 л
— двигатель 1,4 л
Диаметр шеек подшипников, мм	22,964-22,980
Осевой люфт, мм	0,10-0,20
	шшшшш
ШШВШЗХЭ^Н
— впускного	5,465-5,480
Угол рабочей фаски.’	45,25-45,75
— впускного	1.1 |
	1.26
Зазор между стержнем и направляющей клапана, мм
	ШЮШшЯ
— выпускного	0,030-0.054 (max 0,15)

Наименование	Значение
Направляющие втулки клапанов
Длина, мм
— впускного клапана	40.3-40,7
— выпускного клапана	40,3-40,7
Пружины клапанов
Длина пружины клапана в свободном состоянии, мм	44
Отклонение оси пружины клапана от вертикального положения.	Не более 1.5
Блок цилиндров
Дивметр цилиндра, мм	77.00-77,03
Отклонение плоскостности привапочной поверхности блока цилиндров, мм	Не более 0.05/ не более 0,02 на площ. 100×100м&
Поршни
Диаметр поршня, мм	76,97-77,00
Зазор между поршнем и с «емкой цилиндра, мм	0.020-0,040
Ширина канавок для поршневых колец, мм
— компрессионного кольца № 1	1,22-1,2м
— компрессионного кольца №2	1.22-1,24
— маспосьеммого кольца • . ‘
Поршневые кольца
Боковой зазор поршневых колец, мм
— компрессионное кольцо №1	0.03-0.07 (тахО.Ю)
— компрессионное кольцо №2	0,03-0,07
— маслосъемное кольцо	0.06-0.15 (тах0,2)
Зазор в замках поршневых колец, мм
— компрессионное кольцо № 1	0,14-0,28 (max 0,30)
-.омо^ирн^к^ьцоМЙ	0 30 0.45
— маслосъемное кольцо	0,2-0,7 (тах0,8)
Поршнеаые пальцы
Наружный диаметр, мм	18,001 18.006
внутренний диамофотверегйя/уга мор-
Зазор поршневого пальца, мм	0,010-0,020
Внутренний диаметр отоерстия в верх-	17.974-17.985
Усилие запрессовки поршневого пальиз. кг	500-1500
Шатуны
Внутренний диаметр отверстия в нижней головке шатуна, мм	45,000-45.015
Зазор вкладыша шатунного подшипника.	0.018-0,036 (max0,060)
Боковой люфт нижней головки шатуна, мм	0.10-0,25 (max 0,35)

Наименование Значение
ШЗЕЗЯШЯШШШШШ^^^^Ш
Зазор вкладыша коренного подшипника, мм	0.021-0,042 {max 0,05)
‘ ‘ — ‘ — .
Моторное масло
Объем без масляного фильтра, л	3.0
Вязкость и классификация	5W-20 (SL/GF-3)
Объем, л	5.5-5,8
Температура начала открытия, ‘С	82±1.5
Крышка радиатора
Давление открытия вакуумного клапана, кРа	max 6.86
Тип	Терморезистор
— при темпера type 20*С	2,45±0,14
Моменты затяжки резьбовых соединений, Н*м
Болты крепления крышек двигателя	7,8-11,8
Болты крепления нижних защип«.ых кожухов моторного отсека	8,8-10,8
Гайка крепления провода «массы»	9,8-11,8
Болты крепления блока реле и предохранителей	9,8-11,8
!;иш1ерej, •
Гайки и болты крепления подмоторной рамы
Болт крепления натяжителя цепи привода газораспределительного механизма

Болт крепления гидравлического механизма натяжения цепи привода газораспределительного механизма	9.8-11.8
1 Болты крепления крышки головки цилиндров
— 2-й этап	7.5-9,8
| Болты крепления водяного насоса	9,8-11,8
| Болты крепления кронштейна генератора	19,6-26,5
-болтМ12	19,6-26,5
Болты крепления термозащитного кожуха выпускного коллектора
Болты крепления крышки термозащитного кожуха выпускного коллектора

Болты крепления крышек подшипников распределительных валов:
-боты Мб	11,8-13,7
— болты М8	J 8.6-22.6
Болты крепления головки цилиндров:
— 1-й этап	17,7-21.6
-2-й этап	довернитена уголЭ0±5′
— 3-й этап	доверните на угол 100±5′
Болты крепления крышек шатунов:
— 1-й этап	17,7-21.6
-2-й этап	доверни юна угол 88-92′
Болты крепления крышек коренных подшипников коленчатого вала:
— 1-й этап	17.7-21,6
— 2-й этап	доверните на угол 88-92″
Пробка слива моторного масла	34^-44.1

Слабые места двигателя Gamma G4FA

• Толкатели клапанов ГРМ;
• Прокладка крышки ГБЦ.

Более детально про слабые места G4FA…

Толкатели клапанов ГРМ

Через 95 т. км толкатели изнашиваются в связи с чем нарушаются зазоры клапанов. После их замены регулируют зазоры в клапанах.

Прокладка крышки ГБЦ

Подтекание масла через прокладку не частое явление, но бывает. Если это произошло -меняйте прокладку на новую.

Недостатки двигателя «Gamma» G4FA

• Нельзя капитально ремонтировать блок цилиндров;
• Одновальная система изменения фаз газораспределения;
• Постукивание в двигателе;
• Шумная работа топливных форсунок;
• Вибрирует на холостых;
• Вибрирует на средних оборотах;

Более детально про недостатки G4FA…

Нельзя капитально ремонтировать блок цилиндров

В двигателе G4FA нет ремня ГРМ, его функцию выполняет цепь ГРМ, что является плюсом, так как её замену производить не требуется, согласно руководства она исправно служит в течение всего ресурса двигателя. Цепь в ГРМ -это здорово, не надо тратиться на периодические замены ремней ГРМ.

Но не спешите радоваться. Дело в том что, движок одноразовый и задав такую конструкцию двигателю компания «Hyundai Motor Company» не предусмотрела возможность проведения капитального ремонта после выработки ресурса. У мотора G4FA ресурс не такой и большой, всего лишь 180 т. км. Двигатель отремонтировать можно, только заменой изношенного алюминиевого блока цилиндров и других изношенных комплектующих (поршней, ГБЦ, коленчатого вала и т. д.), что значительно дороже.

Одновальная система изменения фаз газораспределения

Двигатель G4FA имеет систему изм. фаз газораспределения только на впускном валу. У него нет гидрокомпенсаторов, по этой причине через 95000 км необходима регулировка зазоров клапанов через замену толкателей, это не дёшево, но тут лучше на затратах не экономить, в противном случае проблем будет намного больше.

Постукивание в двигателе

Известный и надоевший недостаток, это стук в моторе. При исчезновении стука после прогрева причина в цепи ГРМ, если так, то не беспокойтесь. При стуке на прогретом двигателе необходимо проводить регулировку клапанов. Были случаи обнаружения неправильной регулировки и на новых автомобилях. Готовьте денежку, работники сервиса будут рады произвести регулировку.

Шумная работа топливных форсунок

Шумная работа топливных форсунок

Непостоянство оборотов (плавают), неравномерно работает мотор довольно частый недостаток. Проблему устраняют прочисткой дроссельной заслонки, если прочистка не помогла тогда делают прошивку новым ПО.

Вибрирует на холостых

Вибрирует на средних оборотах

Учитывая перечисленные слабые места и недостатки надо ещё раз подумать о правильности своего выбора перед покупкой автомобилей Хёндай Солярис, Хёндай i20, Хёндай i30, Киа Рио, Киа Сид, с двигателем G4FA. Поддержанные автомобили требуют еще более тщательного внимания при выявлении дефектов и недостатков. Иначе можно купить авто у которого заканчивается ресурс, а потом заниматься дорогим ремонтом, к тому же ежедневно выслушивать «добрые слова» супруги.

P.S. Уважаемые автовладельцы Hyundai: Solaris, i20, i30 и Kia: Rio, Ceed с двигателями G4FA! Вы всегда можете сообщить о слабых местах, недостатках возникших на двигателе вашего авто, о поиске неисправностей и ремонте…
