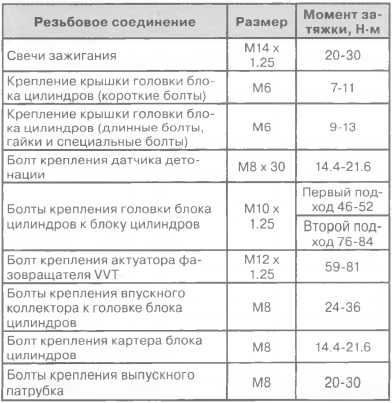

Моменты затяжки резьбовых соединений geely mk/mk cross

Неисправности двигателя G4KE

Вот самые распространённые неполадки, возникающие на этом моторе.

Шумная работа, которая беспокоит владельцев уже через 50 тыс. км пробега

Это может быть стрекотание форсунок — легко устраняется путём регулировки инжектора, или повышенные вибрации, связанные с изношенными свечами зажигания.
Плавание оборотов из-за засорения дроссельного узла.
Выход из строя фазорегуляторов и подшипника компрессора конда.
Выход из строя маслонасоса — крайне важно следить за давлением смазки, при малейшем сомнении, глушить мотор. Иначе проблем с двигателем не избежать — задиры на внутренних стенках цилиндров — лишь малая часть того, что может произойти.

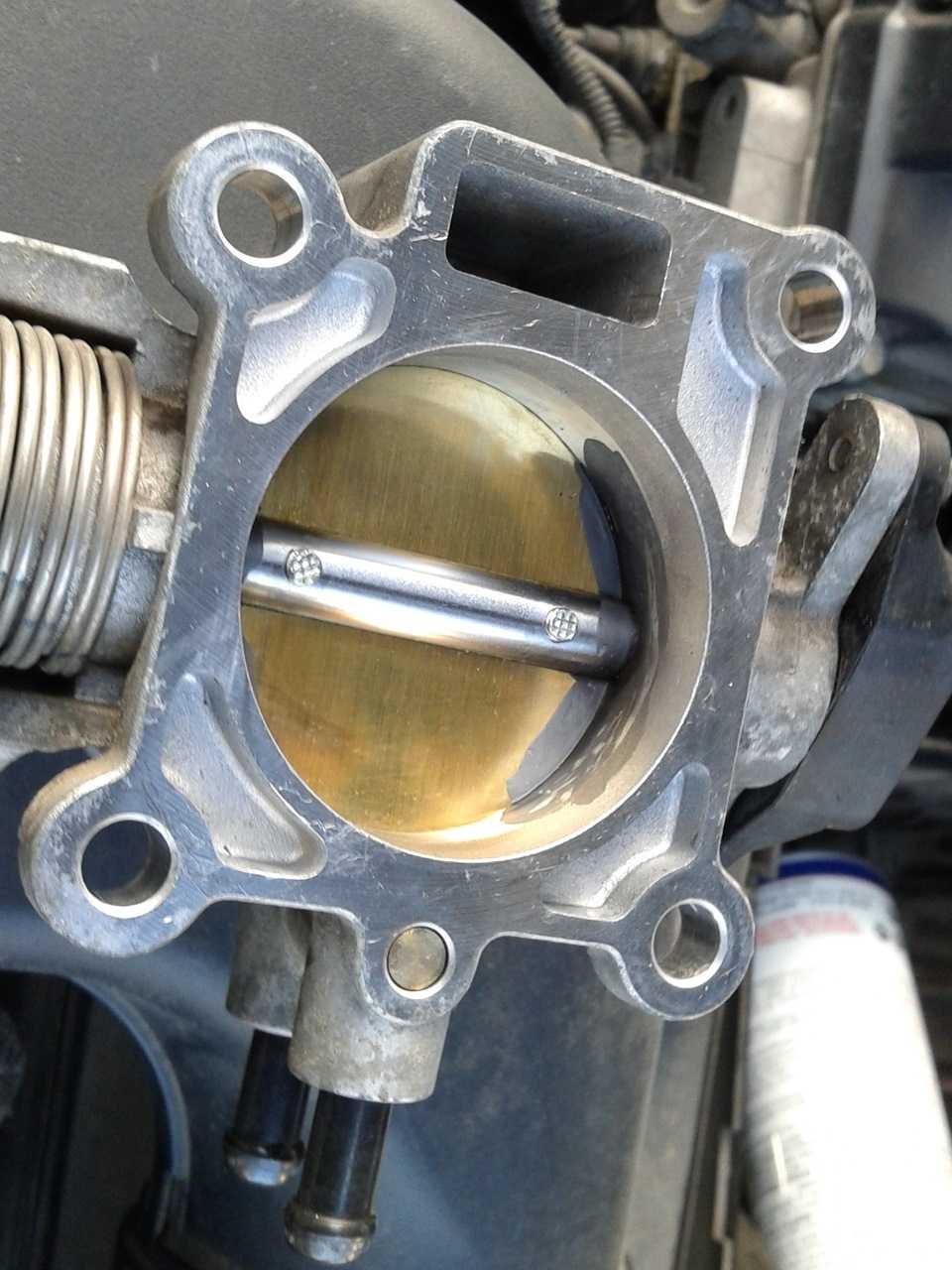

Чистая дроссельная заслонка

Поломки, требующие демонтажа силовой установки на G4KE, встречаются нечасто. В основном, достаточно снятия головки. Однако при отсутствии должного опыта могут возникнуть трудности.

Регламент обслуживания

Техническое обслуживание для этого мотора проводится по стандартным критериям. Межсервисный интервал основных процедур составляет 15 тыс. км пробега. Если только двигатель не эксплуатируется в жёстких условиях — тогда сроки ухода надо сокращать.

Рассмотрим технические мероприятия, которые надо обязательно проводить на этом ДВС:

• менять масло каждые 7-10 тыс. км пробега;
• одновременно в этот период обновлять и масляный фильтр;
• воздушный и топливный фильтры обновлять каждые 30-40 тыс. км пробега — если условия эксплуатации тяжёлые, дороги пыльные, то срок замены ВФ надо сократить до 10 тыс. км;
• менять свечи зажигания через каждые 40-50 тыс. км пробега.

Масло Кастрол

В G4KE рекомендуется заливать состав 5W-30. Система вмещает 5,8 литра смазки.

Настройка клапанов

Проверку и настройку клапанов надо производить на холодном ДВС. Температура хладагента не должна превышать 20 градусов по Цельсию.

Подробнее о регулировке.

1. Скинуть крышку мотора.
2. Демонтировать крышку ГБЦ вместе с прокладкой, отсоединив перед этим навесное оборудование.
3. Поршень 1-го цилиндра поднять в ВМТ, повернув коленвал и совместив риску с соответствующей меткой на корпусе двигателя. Одновременно проверить, что метка на звёздочке распредвала смотрит на ГБЦ. В противном случае, надо провернуть коленвал на 360 градусов.
4. Измерить зазоры в клапанах, применяя набор щупов. На впускных клапанах предельно допустимое значение — 0,10-0,30 мм, на выпускных — 0,20-0,40 мм.
5. Зазоры также надо измерить, повернув коленвал на 360 градусов и совместив риску с меткой на защите цепи ГРМ.

Регулировка клапанов на Спортейдж

Для регулировки зазоров поршень 1-го цилиндра должен быть выставлен в ВМТ, риска коленвала смотреть на цепь ГРМ и звёздочку распредвала. Только после этого можно вытащить болт мануального отверстия защиты цепи ГРМ, высвобождая храповик. Далее надо снять переднюю защиту подшипников распредвалов и замерить снятый кулачок с помощью прибора. Размер нового кулачка надо подбирать строго по стандартным значениям: -0,20 мм на впуске и -0,30 мм на выпуске. Что касается размера прокладки, то он должен быть равен 3 мм.

Дальнейшие действия.

1. После установки нового кулачка на ГБЦ, устанавливается впускной распредвал.
2. Метки цепи ГРМ и звёздочки распредвала совмещаются.
3. Устанавливается выпускной распредвал.
4. Ставится на место защита подшипников и сервисный болт — затягивать надо с моментом 11,8 Нм.
5. Коленвал проворачивается на два оборота по часовой, заново проверяется клапанный зазор. На впуске должно быть 0,17-0,23 мм, а на выпуске — 0,27-0,33 мм.

Установка головки цилиндров

— Перед установкой промыть все части.

— Всегда использовать новые прокладку головки блока цилиндров и прокладки выпускного и впускного коллектора

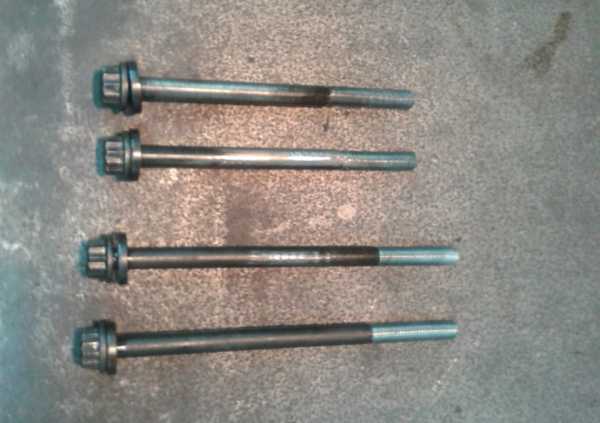

— Всегда использовать новые болты крепления головки блока цилиндров

— Прокладка головки блока цилиндров металлическая, необходимо быть осторожным, чтобы перед установкой не погнуть ее.

— Провернуть коленчатый вал по часовой стрелке, чтобы установить поршень первого цилиндра в положение ВМТ.

Установить фильтр.

Фильтр держать в чистоте

Установить прокладку головки блока цилиндров (А) на блок цилиндров.

— Будьте внимательны к порядку установки.

— Нанесите герметик на метку (В).

— После нанесения герметика головку блока необходимо установить в течение 5 минут.

Установить головку блока осторожно, чтобы не повредить прокладку. Вверните болты головки блока цилиндров. Вверните болты головки блока цилиндров

Вверните болты головки блока цилиндров.

— Нанесите тонким слоем моторное масло на резьбы и под головки болтов головки блока цилиндров.

— Используя шестигранный ключ, вверните и затяните 10 болтов головки блока и шайбы в порядке указанном на рисунке. Момент затяжки: 34,3 Нм + 90˚ + 90˚.

Установить клапана. Момент затяжки: 9,8 – 11,8 Нм.

— Не повредите и не уроните клапана.

— держите фильтр в чистоте.

— Когда клапана установлены на двигателе, не двигайте двигатель, держа клапана скобой.

Установить распределительные валы.

Нанесите на вкладыши распределительного вала моторное масло тонким слоем.

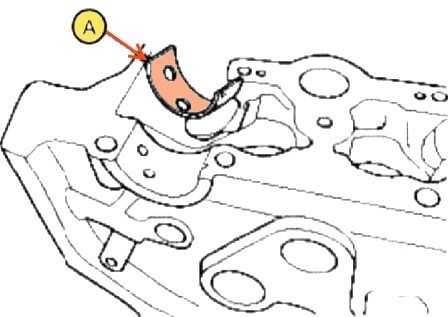

— Установить нижний вкладыш выпускного распределительного вала (А).

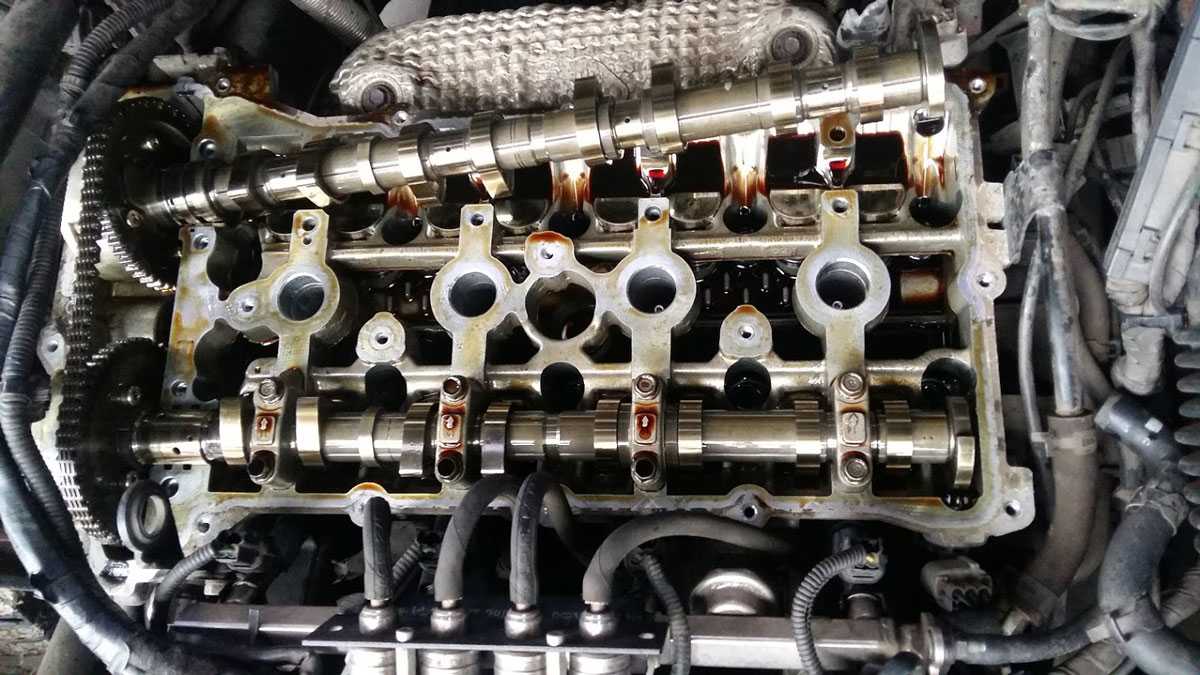

— Установить распределительные валы (А).

— Установить верхний вкладыш выпускного распределительного вала (А).

Установить крышки подшипника в исходное положение.

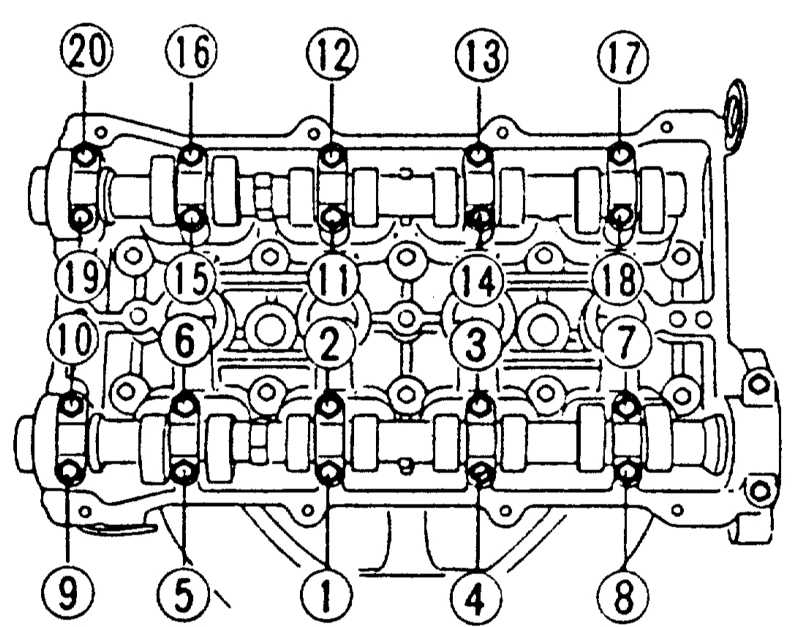

Порядок затяжки: группа А —> группа В —> группа С.

Момент затяжки:

шаг 1: М6: 5,9 Нм, М8: 14,7 Нм,

шаг 2: М6: 10,8 – 12,7 Нм, М8: 27,5 —  З1,4 Нм.

Установите термостат в сборе (А). Момент затяжки болтов и гаек: 18,6 — 23,5 Нм.

Сначала установить термостат в сборе и впускной водяной шланг к водяному насосу, потом затянуть гайки впускного шланга.

— Всегда используйте новые уплотнительные кольца.

Установить цепь ГРМ.

Проверить клапанный зазор.

10. Установить крышку головки цилиндров.

— Затвердевший герметик, расположенный на верхней поверхности между крышкой цепи и головкой блока должен быть удален до установки крышки головки блока.

— После нанесения герметика сборку необходимо произвести в течение 5 минут. Толщина полосы герметика — 2,5 мм.

— Обжиг и обдув необходимо произвести не более чем через 30 минут после установки крышки.

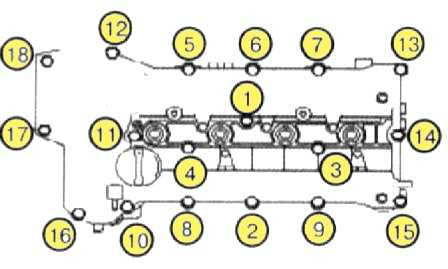

— Ввернуть болты головки блока цилиндров следующим способом:

Момент затяжки: шаг 1: 3,9 – 5,9 Нм, шаг 2: 7,8 — 9,8 Нм.

Не используйте повторно прокладку головки цилиндров.

Установить впускной и выпускной коллекторы.

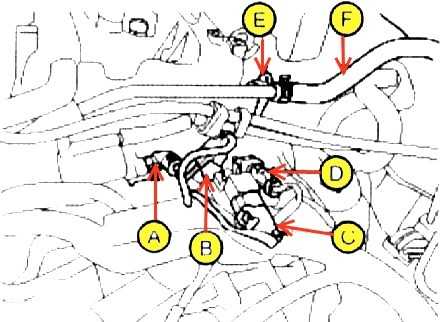

Соединить разъемы шланга принудительной вентиляции картера (А), электронного управления моментов зажигания (В), конденсатора (С), датчика положения коленчатого вала (D), датчика положения распределительного вала (Е), и вакуумного шланга усилителя тормозов.

Соединить вакуумный шланг усилителя тормозов (D), шланг принудительной вентиляции картера (С), топливный шланг (В), датчик положения распределительного вала (А).

Соединить разъемы ЕТС и датчика абсолютного давления воздуха (В).

Соединить разъемы регулятора холостого хода (А), датчика положения дроссельной заслонки (В) и датчика массового расхода воздуха (С), затем подсоединить разъемы электропроводки дроссельной заслонки (D).

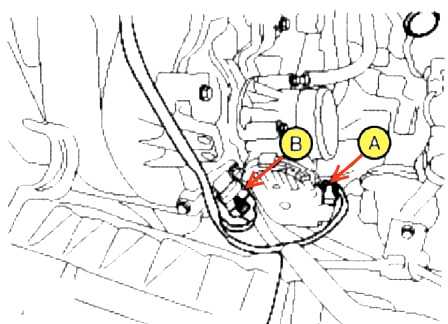

Подсоединить разъемы форсунок (А), датчика положения дроссельной заслонки (В).

Подсоединить разъем регулировочного клапана (А)

Соединить разъемы VIS(А), OPS(В), датчика детонации (С) и переключателя компрессора (D)

Установить шланг отопителя (А).

Удаление блока балансировочных валов. Продолжение — бортжурнал KIA Magentis MIDNIGHTGREY 2007 года на DRIVE2

Итак, в первой части я разобрал двигатель и снял блок балансировочных валов, он весьма тяжелый весит примерно 8-10 кг, разбирать его я не стал т.к он вполне рабочий(может когда нибудь потребуется). Далее мне нужно было решить как крепить масленый насос, дело в том что блок балансировочных валов крепится к картеру четырьмя болтами(M6), а насос только тремя и то третий получается где-то посередине блока.

Полный размер

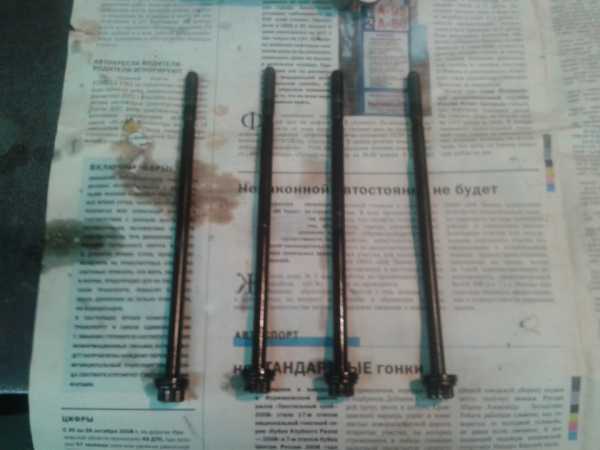

Болты крепления блока валов.

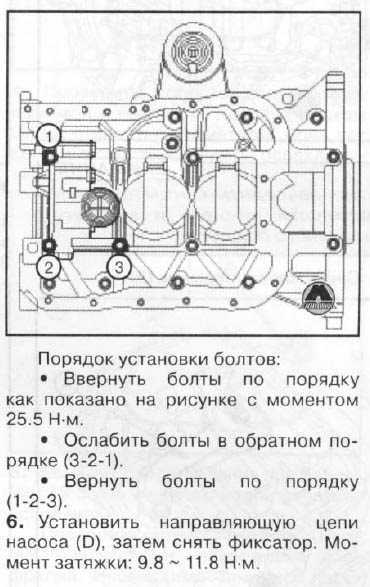

Схема крепления блока и насоса

Полный размер

Масленый насос.

Полный размер

Обрезал и нарезал резьбу

Полный размер

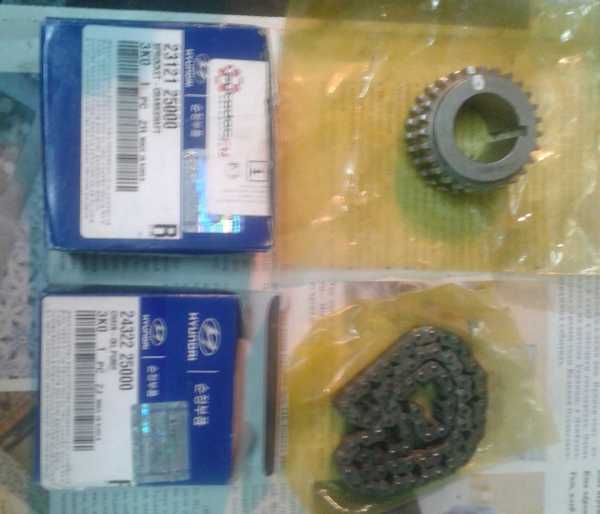

Шестерня коленвала

Полный размер

Шестерня коленвала установлена.

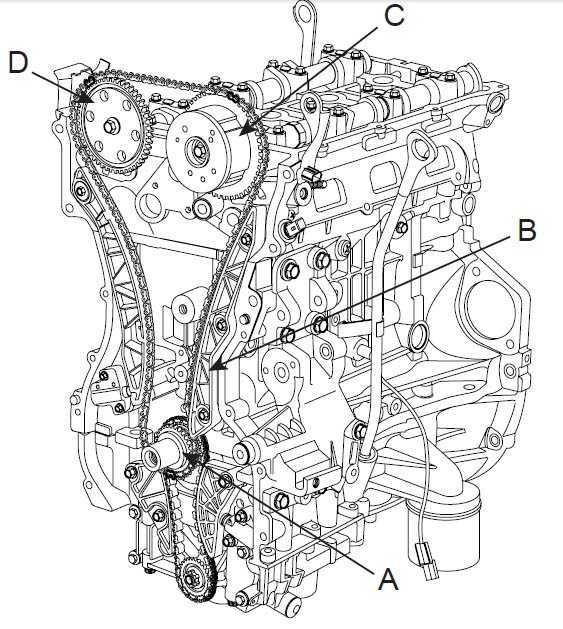

схема цепи

Момент затяжки болтов

Полный размер

насос в сборе

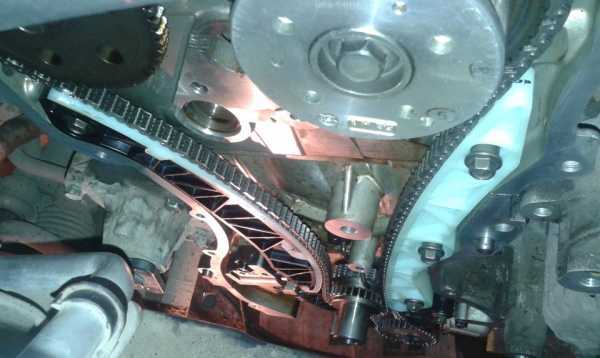

цепь ГРМ

Полный размер

Цепь ГРМ в сборе.

Полный размер

Передняя крышка.

Полный размер

герметик на привалочных местах.

Полный размер

масленый поддон

Полный размер

обратная сборка

Полный размер

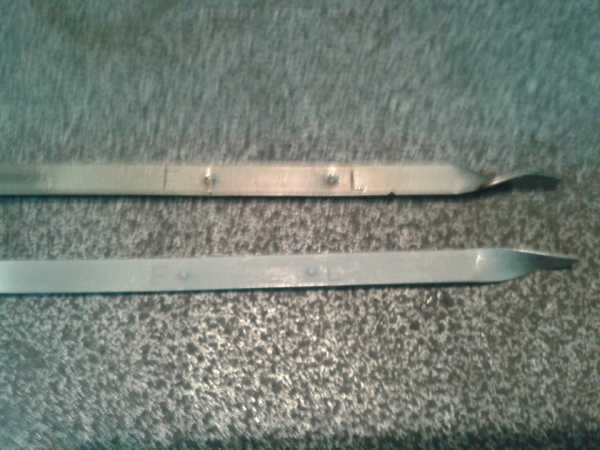

масляный щуп.
