Меняем ремень кондиционера hyundai accent (tagaz): инструкции с фото

Замена помпы Hyundai Accent 16 клапанов

Водяной насос стоит заменить при первых признаках неполадки: например, если есть течь сальника или высокий уровень шума при работе двигателя. Для выполнения процедуры замены потребуется стандартный набор инструментов, который есть в арсенале любого водителя:

• рожковые ключи на 10, 12, 14 и 22;
• торцовые головки на 10, 12, 14 и 22;
• удлинитель для ключей;
• отвёртка с тонким плоским лезвием.

Водяной насос входит в состав ГРМ

Сливать антифриз или нет

В обязательном порядке перед началом работы нужно будет слить антифриз. Однако существует два разных подхода к этой процедуре:

Слить только часть антифриза, если недавно была залита новая охлаждающая жидкость. В этом случае нужно освободить расширительный бачок от антифриза, отсоединив от него шланги и высунув пробку. Подставить под бачок ёмкость, заметив то количество жидкости, которое вытечет оттуда. Залить после замены нужно ровно столько же антифриза, сколько вытекло.

Слить охлаждающую жидкость полностью, если она используется более двух лет без замены. Для этого потребуется осушить как расширительный бачок, так и вытащить пробку из радиатора. Антифриз вытечет полностью, соответственно, после замены помпы следует залить полную систему охлаждающей жидкости. В качестве отметки нужно руководствоваться рисками на бачке: антифриз должен занимать объём посередине между рисками Min и Max.

Выкрутив специальную пробку на корпусе радиатора и отсоединив от него все шланги, можно слить максимальный объём антифриза из системы

Порядок замены помпы

Первым делом необходимо снять ремень ГРМ — кстати, для 16-клапанного двигателя «Хёндай Акцент» рекомендуется в процессе замены устанавливать и новый ремень. Далее придерживаться следующего порядка:

1. Вывернуть три болта из крепления помпы (этими болтами насос фиксируется к блоку цилиндров).
2. Затем вывернуть два болта, которыми натяжная планка генератора крепится к помпе, после отсоединения сам генератор нужно отвести в сторону, чтобы не мешал работе.
3. Теперь можно снять водяной насос, предварительно отсоединив от него подходящие шланги с охлаждающей жидкостью.
4. Снять уплотнительное кольцо с помпы (рекомендуется подцепить её кончиком отвёртки).
5. Если уплотнитель износился, то рекомендуется установить новое кольцо.
6. Далее на блок цилиндров мотора установить новую помпу, подсоединить два шланга подачи антифриза.
7. Прикрутить два болта планки генератора, убедиться, что генератор принял своё рабочее положение.
8. Ввернуть три болта крепления к блоку цилиндров.
9. Залить антифриз.

Видео: меняем помпу в гаражных условиях

Особенности замены насоса на 12-клапанном двигателе

Порядок работы на 12-клапанном Hyundai Accent мало чем отличается от 16-клапанного. Однако есть один специфический момент. Во время установки шкива помпы нужно будет зафиксировать его короткой шпилькой (или болтом), чтобы исключить возможность проворачивания.

Это необходимо, так как иначе планки генератора невозможно будет подсоединить в штатном режиме. К тому же и с ГРМ могут возникнуть проблемы.

Замена водяного насоса на автомобилях «Хёндай Акцент» может быть выполнена автовладельцем и самостоятельно, но требуется наличие хотя бы минимального опыта и умений. Сама по себе помпа снимается и устанавливается довольно легко, единственная сложность — это ремень ГРМ, который нуждается в чёткой наладке. Поэтому если нет соответствующего опыта, лучше обратиться за помощью к специалистам сервисных центров.

Видео по замене

1 – крышка передняя 2 – болт натяжения (20–27 Н•м) 3 – распорная втулка механизма натяжения ремня грм 4 – пружина натяжения 5 – ролик механизма натяжения ремня грм 6 – шкив распределительного вала 7 – установочный указатель (метка) 8 – отверстие установочного указателя (метки) 9 – гладкая сторона ремня 10 – установочный штифт 11 – болт распределительного вала (80–100 Н•м) 12 – направляющий ролик 13 – болт ролика (43–55 Н•м) 14 – сторона натяжения ремня грм 15 – установочный указатель (метка) на крышке 16 – установочный указатель (метка) на шкиве коленчатого вала 17 – шкив коленчатого вала

ПОРЯДОК ДЕЙСТВИЙ

1. Открутите болт крепящий шкив водяного насоса.

2. Открутите болт крепления генератора.

3. Отсоедините шкив водяного насоса и снимите ремень.

4. Отсоедините шкив коленчатого вала.

5. Снимите кожух ремня грм.

6. Передвиньте ролик натяжения ремня грм к водяному насосу и временно закрепите его в  таком положении.

7. Открутите болт крепящий шкив распределительного вала.

8. Отсоедините шкив распределительного вала.

9

Снимите ремень грм.

Внимание Сделайте отметку направления вращения ремня грм для последующей установки его в начальное положение. 10

Открутите болт крепящий шкив коленчатого вала

10. Открутите болт крепящий шкив коленчатого вала

Отсоедините шкив и снимите втулку.

11. Отсоедините ролик натяжения ремня.

ПОРЯДОК ДЕЙСТВИЙ

1. Сделайте проверку шкивов распределительного и коленчатого валов, ролика механизма натяжения и холостого шкива на отсутствие какого-либо неравномерного износа, трещин или повреждений.

2. Сделайте проверку на степень легкости и плавности вращения ролика механизма натяжения и холостого шкива, а также на отсутствие какого-либо постороннего шума при вращении.

Внимание Не перегибайте сильно ремень грм и не меняйте направление его вращения. Проследите чтобы масло или смазочный материал не входил в контакт с ремнем грм, так как это может привести к его разрушению

ПОРЯДОК ДЕЙСТВИЙ

1. Сделайте проверку ремня грм на отсутствие повреждений, расслоения, износа, трещин на зубьях и в основании зубьев, а также на дефекты на торцах и обратной стороне ремня.

2. При обнаружении следующих дефектов, замените ремень. Дефекты 1. Обратная поверхность ремня жесткая. Покрытие имеет глянцевый вид.  Поверхность ремня настолько жесткая, что ноготь не может оставить следа на ремне.

2. Трещины на обратной поверхности ремня

3. Расслоение или трещины на ремне

4. Стертые зубья ремня. Зуб изношен и при этом становятся видны резиновое основание, волокна и корд

5. Сильно стертые зубья ремня (последняя стадия). Сторона зуба изношена и при этом видны потертости, толщина зуба уменьшена

6. Трещины в зубьях ремня

7. Отсутствие зуба на ремне

8. Сильный износ одной из сторон ремня 9. Имеются трещины на боковой стороне ремня грм

ПОРЯДОК ДЕЙСТВИЙ

1. Произведите установку шкива и втулки коленчатого вала

Обратите внимание на направление их установки Момент затяжки: 140–150 Н•м

2. Произведите установку шкива распределительного вала и затените болт требуемым моментом. Момент затяжки: 80–100 Н•м

3. Произведите установку направляющего ролика и затените болт требуемым моментом. Момент затяжки: 43–55 Н•м </tr>4. Установите поршень первого цилиндра в такте сжатия в ВМТ и совместите метки на шкивах распределительного и коленчатого валов с указателями.</td></tr></tr></tr>

5.6. 7.8.9.10.11.Внимание

Не проворачивайте коленчатый вал двигателя против часовой стрелки.

</td></tr>12. Заново ослабьте болты 1 и 2 системы натяжения ремня.</td></tr>13. И заново затяните болты 1 и 2  в том же порядке.

Момент затяжки: 20–27 Н•м

</td></tr>

14.15.

Момент затяжки: 8–10 Н•м

</td></tr>16. Произведите установку шкива коленчатого вала.

Момент затяжки: 140–150 Н•м

</td></tr>17. Произведите установку ремня вентилятора и его натяжку.</td></tr>18. Произведите установку шкива водяного насоса.</td></tr>

19.

Процедура замены ремня

Нужно обязательно приобрести новый ремень ГРМ, натяжной и промежуточный ролики. Желательно сразу менять все комплектом. В противном случае через пару месяцев начнет шуметь ролик, опять проводить ремонт – это накладно. А если ролик заклинит, то обрыва ремня не избежать. Процесс смены ремня привода выглядит следующим образом:

1. Снимите все ремни привода дополнительных механизмов (компрессора кондиционера, гидроусилителя руля, генератора).
2. Ослабьте крепление бачка гидроусилителя и сдвинуть его, чтобы не мешало проведению ремонта.
3. Снимите защитный пластиковый кожух, выкрутив четыре болта.
4. На болт коленчатого вала наденьте вороток с головкой, уприте в лонжерон.
5. Чтобы не повредить, отключите от катушки зажигания всю низковольтную часть.
6. Проверните коленчатый вал стартером, чтобы сорвать болт. Можно включить пятую скорость, выжать тормоза и пробовать выкрутить воротком болт.
7. Снимите пластину и шкивы.
8. Ослабьте и выкрутите крепление натяжного ролика. Придерживайте его, чтобы не сорвать резьбу.
9. Снимите ремень.

Теперь нужно установить новый, причем так, чтобы не нарушить синхронизацию валов на Хендай Акцент 16 клапанов. Для этого:

1. Замените промежуточный ролик.
2. Установите ремень.
3. Совместите метки на шкивах с рисками на кожухе.
4. Установите ролик натяжителя, придерживайте при этом пружину длинной отверткой. Корректировать натяжение ремня не нужно – пружина все сделает сама.
5. Затяните болт ролика.
6. Затяните основной болт.
7. Установите шкив на коленчатый вал и затяните болт.
8. Проверните на несколько оборотов коленчатый вал и удостоверьтесь в том, что метки не сместились.
9. Соберите оставшиеся элементы.

Обратите внимание на то, что затяжка болта коленчатого вала производится против часовой стрелки. У него обратная (левая) резьба

Несколько советов помогут вам быстрее справиться с заменой ремня газораспределительного механизма:

1. Двигателю нужно дать остыть.
2. Не проворачивайте валы после демонтажа ремня.
3. Желательно менять и ремни привода вспомогательных агрегатов.
4. Не поленитесь и замените масло с фильтром, свечи, если им осталось недолго ходить.

Самое противное в этом деле – это установка меток. На Ладе, правда, это делать сложнее – там нужно синхронизировать три вала. На Хёндай всего два. Под верхней боковой крышкой находится шкив распредвалов. На нем, ближе к болту, есть метка. Она должна располагаться напротив риски в верхней части ГБЦ. На шкиве коленчатого вала имеется выемка, которая должна быть совмещена с буквой «Т» на пластине. Если эти метки никуда не «убегут», то проблем с настройкой механизма газораспределения не возникнет, двигатель будет работать как часы. И небольшое видео от классного и познавательного канала “Сделано в гараже” на тему замены ремня ГРМ и помпы:

Как заменить ролик кондиционера Hyundai Accent и Tagaz: подробная инструкция

Замена ролика кондиционера в Hyundai Accent и Tagaz может быть необходима в случае износа или повреждения этого элемента. Чтобы выполнить замену, вам потребуются специальные инструменты и некоторые навыки автосервиса. В этой подробной инструкции мы расскажем вам о всех этапах процесса.

Сначала вам понадобится подготовиться к работе. Перед началом замены ролика кондиционера убедитесь, что двигатель автомобиля остыл и не нагрет. Также убедитесь, что вы располагаете всеми необходимыми инструментами, включая ремни безопасности, ручной инструмент и ключ для задирания ремня.

Далее следуйте этим шагам для замены ролика кондиционера:

Шаг 1:	Отключите отрицательный клеммный зажим батареи и защитите его от случайного контакта с положительным терминалом.
Шаг 2:	Снимите ремень с кондиционера и генератора с помощью специального ремнеструйки.
Шаг 3:	Снимите снижающий ролик натяжения с помощью ручного инструмента или специального ключа для задирания ремня.
Шаг 4:	Снимите ролик кондиционера с его крепежными болтами или гайками, используя соответствующий инструмент.
Шаг 5:	Установите новый ролик кондиционера, аккуратно закрепив его крепежными болтами или гайками.
Шаг 6:	Установите снижающий ролик натяжения на свое место с помощью ручного инструмента или специального ключа.
Шаг 7:	Установите ремень кондиционера и генератора обратно на свои места с помощью ремнеструйки. Убедитесь, что ремень натянут правильно.
Шаг 8:	Проверьте работоспособность кондиционера и убедитесь, что новый ролик функционирует надлежащим образом.

После этого вы успешно заменили ролик кондиционера на Hyundai Accent и Tagaz

Обратите внимание, что эта инструкция является общим руководством и может незначительно отличаться для различных моделей и годов выпуска автомобилей. Если у вас возникли сложности или вопросы, рекомендуем проконсультироваться с профессионалами или обратиться в автосервис

Алгоритм замены

Перед тем как поменять ремень кондиционера на Хёндай Акцент, необходимо снять правый брызговик силового агрегата. Делается это следующим образом:

1. Загоняем автомобиль на смотровую яму (эстакаду, подъёмник). Открываем капот, с помощью крестообразной отвёртки отвинчиваем болт пистона, которым удерживается система крепления брызговика. Пистон нужно обязательно вытащить.
2. Залезаем под днище транспортного средства, находим винты, удерживающие крепление брызговика снизу, ключом на 10 отворачиваем их. После снятия брызговика рекомендуется также демонтировать колесо – в этом случае процедура замены будет более удобной и быстрой.

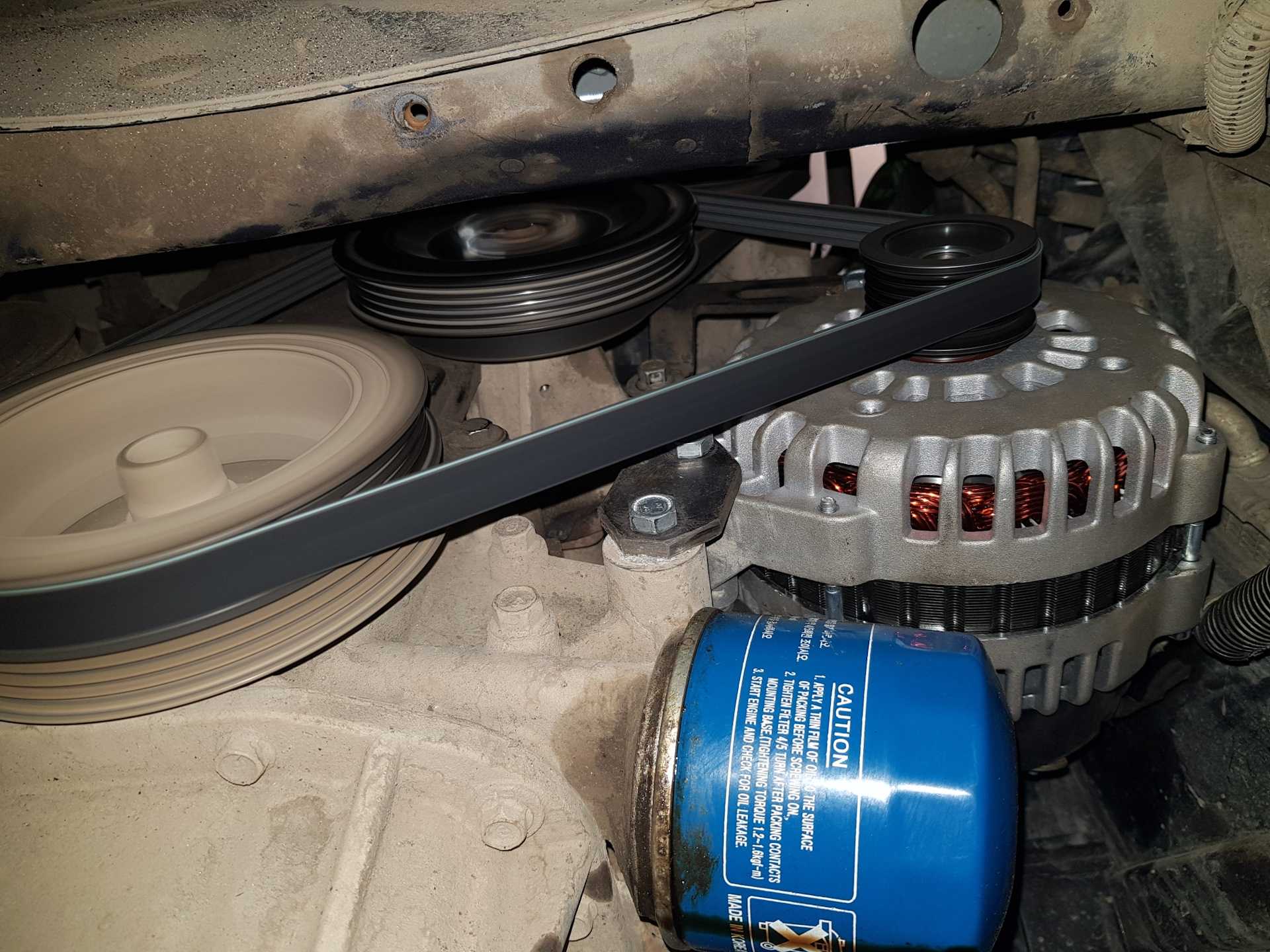

3. Чтобы добраться до шкива кондиционера, необходимо сначала снять ремень генератора. Для этого ключом на 12 необходимо ослабить гайку крепления генератора. Используя этот же инструмент, откручиваем регулировочный болт, чтобы ослабить натяжение ремня.
4. После этого сдвигаем весь привод вспомогательных агрегатов в сторону блока цилиндров, что позволит получить доступ к шкиву кондиционера. Снимите ремень с валов.

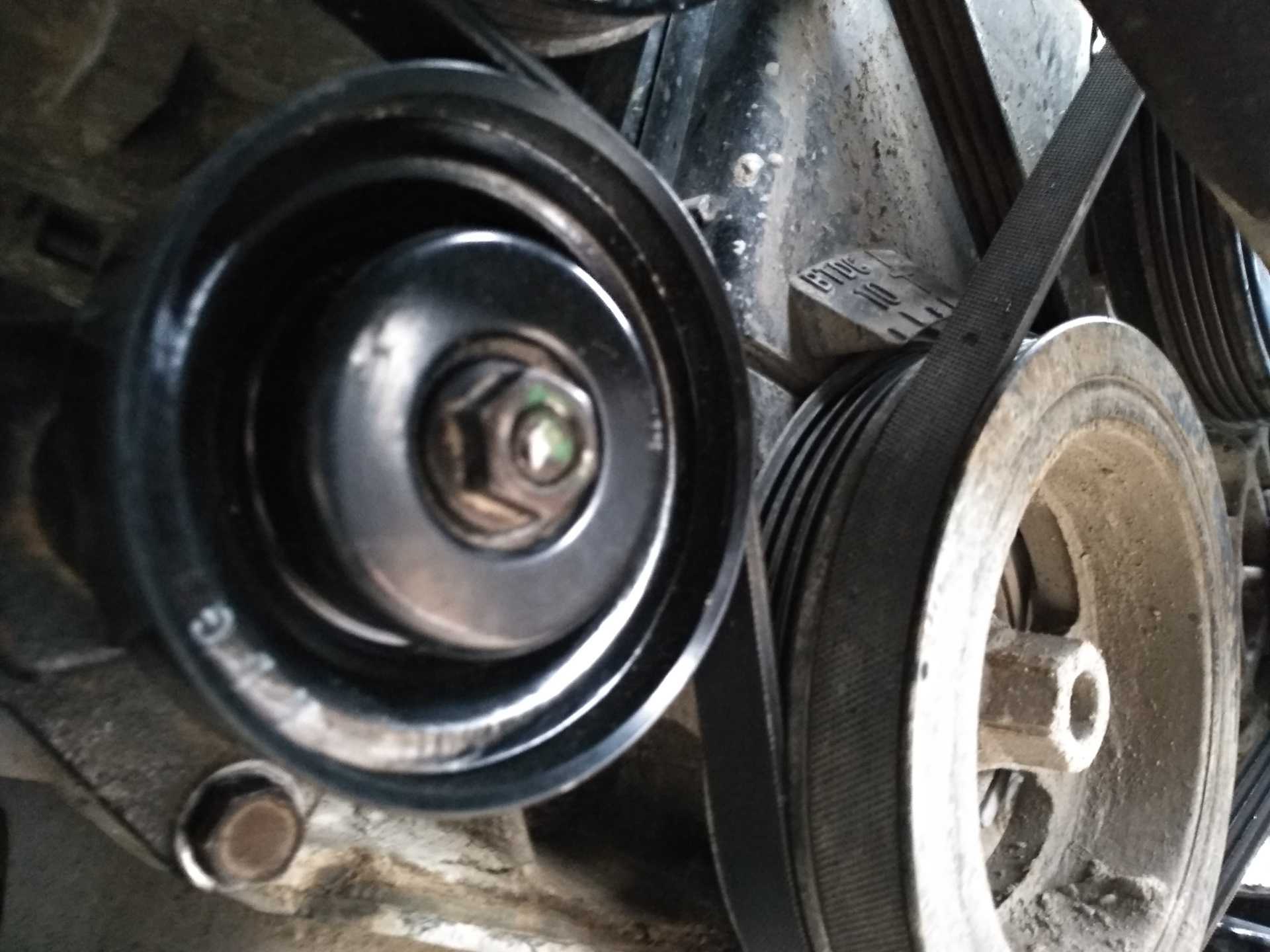

5. Поскольку ранее мы ослабили натяжитель ремня кондиционера Акцент, теперь можно без особых проблем полностью отвинтить регулировочный болт. Снимаем теперь уже ремень кондиционера – первая часть задачи выполнена.
6. Устанавливаем новый ремень на штатное место. Чтобы осуществить натяжку ремня кондиционера, следует с помощью ключа на 12 ослабить винт, посредством которого генератор крепится к маслонасосу. Начинаем медленно вращать регулировочный винт до тех пор, пока шкив не будет достаточно натянут. Отметим, что натяжка должна быть умеренной – при нажатии сверху ремень должен сдвигаться по вертикали на 5 – 7 мм. Если зажать ролик натяжителя ремня кондиционера Хёндай Акцент слишком туго, нагрузка на подшипники во время вращения вала генератора будут постоянно повышенной, что может стать причиной их преждевременного износа. Такая же неприятность ожидает и подшипники насоса хладагента.
7. После натяжки ремешка следует закрутить и зажать все болты и винты, которые ранее выкручивали или ослабляли.
8. Все последующие операции следует выполнять в обратной последовательности. Последним устанавливается на штатное место брызговик.

Если данная операция производится впервые, лучше воспользоваться помощью более опытных сотоварищей – это позволит избежать неправильных действий и одновременно приобрести бесценный опыт, поскольку эту процедуру придётся выполнять ещё не однажды.

Последнюю рекомендацию можно смело соотнести к ремонту любой части автомобиля: избегайте приобретения дешёвых запчастей и расходников неизвестного происхождения – как правило, их качество в несколько раз хуже, чем у оригинальный деталей. Помните, что ресурс noname аксессуаров существенно ниже, и потому подобная незначительная экономия вылезет вам боком. Использование оригинального ремешка гарантирует, что он прослужит как минимум на протяжении регламентного времени.

Замена ремней на Хендай Акцент

Смена ремней на Хендай Акцент обычно вызывает трудности, по причине трудности доступа. Ведь место для смены ремней под капотом Хэндэ Accent мало, а приводных ремней три штуки. Ремень поликлиновый компрессора кондюка (уникальный номер 97713-1E000), ремень поликлиновый генератора (25212-26021) и ремень клиновый гидроусилителя (57231-29100). Что бы осознать как всю совокупность работает дальше предлагаем схему ремней Акцента.

Ремень компрессора кондюка перекинут от шкива коленвала, к шкиву компрессора кондюка. Натяжение ремня обеспечивается особым натяжным роликом. Ремень генератора крутится через шкивы коленвала, генератора и водяного насоса (помпы). Натяжение этого ремня осуществляется натяжным механизмом перемещающим генератор. Ремень гидроусилителя перекинут через шкив помпы и шкив насоса гидроусилителя, натягивается данный ремень перемещением корпуса насоса ГУР на особом кронштейне, закрепляемый к движку. Смотрим схему приводных ремней Хендай Акцент на фото.

Для смены либо регулировки натяжения ремня кондюка в Хендай Акцент нужно снять колесо, подкрылок. Так как другого доступа к этому участку нет. Ослабить либо натянуть данный ремень дозволит натяжной ролик, который и регулирует натяжение. Для наглядности предлагаем фото. Стрелкой указан натяжной ролик.
