Ремень генератора нива шевроле: замена ремня генератора сhevrolet niva своими руками

Зачем проводить регулировку ремня генератора

Перетянутый ремень при работе издаёт свист. При этом износ подшипников идёт быстрее, чем положено. Вдобавок, ремень перегревается, и значит, он быстро изнашивается.

Казалось бы, натяжение можно ослабить, но недотянутый ремень изнашивается ещё быстрее. Причина – в усилении вибрации.

Обратите внимание: на ремне генератора «висит» помпа системы охлаждения. Таковы особенности ДВС ВАЗ-2123

Остановка помпы не обязательно приведёт к перегреву. Но без неё мотор эксплуатировать нельзя.

Причины появления свиста: неправильная регулировка, высокая степень износа. Делайте выводы.

Как снять генератор.

Чтобы снять генератор нужно использовать ключ на десять, ослабив гайку которая держит основания с , извлекая все гайки из своих посадочных мест. Затем отвинчиваем регулировочный винт, предварительно его найдя. Убедившись, что винт свободно перемещается откручиваем его до верха площадки. На фото вы можете посмотреть где находятся все эти болты.

Откидываем ремень со шкива, и откручиваем болты которые держат устройство, это можно сделать ключом на тринадцать, и с другой стороны ключом на семнадцать. Отключаем два провода которые подведены к задней части генератора, один подключён к шляпке болта другой штекерным способом, отключаем их. После чего удаляем его с посадочного места.
Как видите процесс по замене ремня генератора несложный, но очень емкий, особенно если при этом еще есть необходимость в замене генератора на нива 2121. Поэтому Вам решать производить ремонт самостоятельно или обратиться в специальный сервис.

В результате эксплуатации может случиться так, что ремень генератора на вашем автомобиле может порваться или просто ослабнуть натяжка ремня. В итоге ухудшается циркуляция охлаждающей жидкости, тем самым перегревая двигатель. А это может в свою очередь привести к тому, что ресурс двигателя выработается намного раньше. К тому же,ослабленный ремень приведет к тому, что аккумуляторная батарея не будет получать достаточной подзарядки и может разрядиться на ходу. Ну и износ ремня повышается.

Но если слишком сильно натянуть ремень генератора на Ниве Шевроле – это тоже сказывается негативно на работе автомобиля. К примеру, выходят из строя подшипники генератора и водяного насоса(помпы). Поэтому натяжку ремня генератора необходимо осуществить как можно точнее.

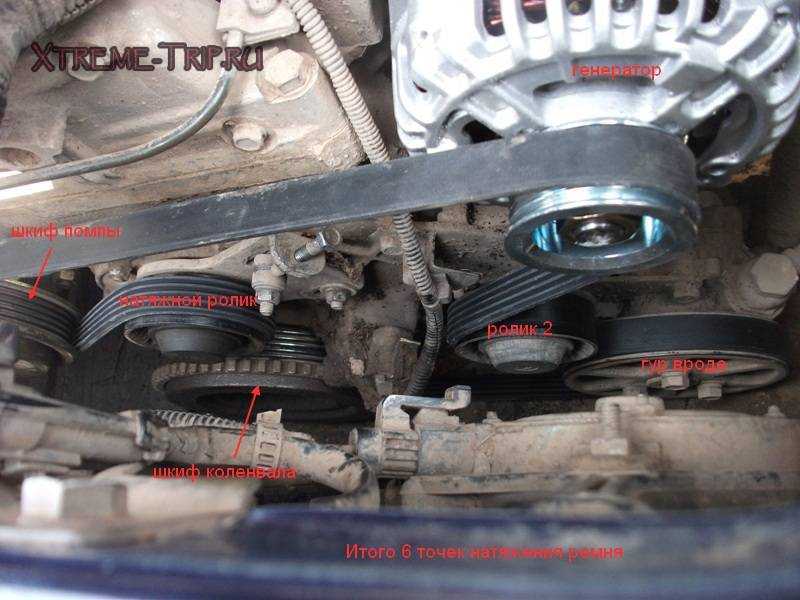

На Ниве Шевроле ремень генератора устанавливается по двум принципам. Первый вариант это установка клиновидного ремня, который опирается на три шкива:

Шкив генератора;
Шкив насоса;
Шкив коленвала.

В этом случае натяжка осуществляется перемещением генератора относительно двигателя автомобиля. Из инструментов проводящему регулировку понадобятся: монтажная лопатка и ключ на «13».

Процесс регулировки начинается со съема защиты картера и брызговика двигателя. После чего следует чуть ослабить гайку, которой крепит генератор к натяжной планке. Достаточно данную гайку провернуть на один только оборот. После чего необходимо ослабить гайку нижнего крепления самого генератора. И в зависимости от ситуации необходимо провести или натяжку ремня генератора или его ослаблении. В первом случае используется монтажная лопатка

Размещая ее между генератором и двигателем, осторожно отодвигаем генератор от двигателя и затягиваем крепежные гайки. А для уменьшения излишней натяжки генератор двигаем наоборот ближе к двигателю

Для этого достаточно отодвинуть его рукой.

Если регулировка проводится своими силами, то правильность регулировки можно проверить при помощи весов-безменов приложив усилие 98,1 Н (10 кгс). Его крючком зацепляем ремень между шкивом генератора и шкивом насоса и тянем немного вверх. Ремень должен изогнуться не более чем на 10-15 мм.

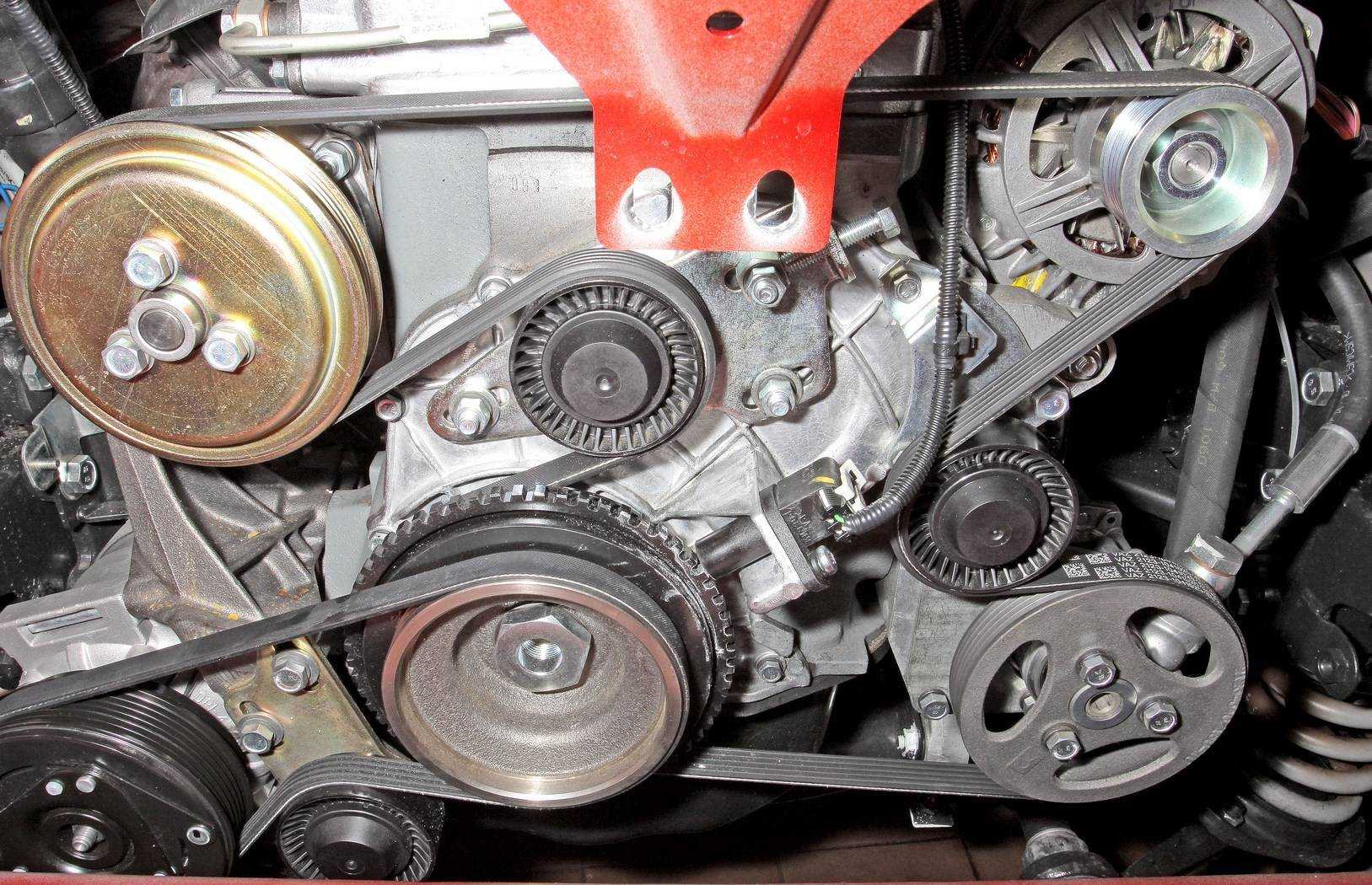

Во втором варианте на автомобиль устанавливается поликлиновый ремень, который будет служить приводом для всех агрегатов.
В этом случае генератор устанавливается слева и вверху двигателя. Регулировка производиться перемещением специального натяжного ролика. Его перемещение производится вращением болта натяжителя. После того как регулировка признана оконченной, необходимо провернуть коленвал на два оборота и проверить натяжение ремня на отрезке между шкивом генератора и шкивом насоса.

С момента появления и на момент написания статьи все автомобили Шевроле Нива комплектовались единственной моделью двигателя – 2123. Данный мотор отличается простотой обслуживания, практически все элементы на нем можно поменять самостоятельно при наличии минимального набора инструментов. Особенно легко регулируются ременные приводы. Они установлены на генератор и другие вспомогательные элементы двигателя, такие как кондиционер. Большинство из них можно поменять независимо друг от друга, поэтому ремень генератора Нива Шевроле с кондиционером меняется так же легко, как и на более простой версии.

Необходимо выключить зажигание. После этого открываем капот и снимаем пластиковую накладку. Затем ослабляем хомут воздуховода. Для этого можно использовать обычную отвертку.

Затем торцевым ключом на 10 нужно открутить винт удерживающий воздушный фильтр. После этого снимаем воздуховод с корпуса фильтра. На этом этап подготовки можно считать завершенным.

Замена ремня ГРМ

Ремень газораспределительного механизма – это деталь, обеспечивающая синхронизацию работы коленчатого и распределительного валов. На автомобилях Opel и Chevrolet, независимо от их модели – Aveo, Astra, т. д., устанавливается ГРМ, который обеспечивает своевременное наполнение топливной смесью цилиндров и выведение из них отработанного газа путем открытия и закрытия в определенный момент впускных и выпускных клапанов. Они и распределительный вал – это основные элементы газораспределительного механизма. Чтобы вал работал, ему нужно вовремя сообщать вращающий момент, передаваемый от коленчатого вала, который состоит из шкивов, соединенных между собой ремнем ГРМ.

Ремень ГРМ Chevrolet и Opel внешне напоминает замкнутый обод, на внутренней стороне которого находятся зубья. Для каждой модели автомобиля он свой, универсальной детали, которая бы подходила на Chevrolet Lacetti, Aveo, Opel, не существует. Ремень ГРМ изготавливается из высокопрочного стекловолокна и специальных полимеров, отличающихся повышенной термостойкостью и износостойкостью.

Признаки износа детали

Замена ремня ГРМ на Chevrolet и Opel должна проводиться сразу же, если при визуальном осмотре на поверхности детали выявлены трещины, разрывы, другие всевозможные повреждения. Изношенный ремень очень часто начинает «лохматиться». Следы износа практически всегда видны с внутренней стороны, где расположены зубья.

Еще один косвенный признак, указывающий на то, что пора заехать в автосервис, чтобы провести замену ремня ГРМ – чрезмерный износ приводного ремня. Как показывает практика, он имеет примерно такой же срок службы, поэтому если приводной ремень поврежден, значит и ремень ГРМ находится в плачевном состоянии.

Периодичность замены ремня ГРМ

Рабочий ресурс ремня газораспределительного механизма на Chevrolet и Opel в среднем составляет 60 – 80 тысяч км. Но в последние годы производители стали выпускать деталь, которая способна проходить 100 – 150 тысяч км. Чтобы предотвратить деформирование клапанов цилиндра мотора и другие негативные последствия, замену ремня ГРМ следует проводить как минимум через каждые 80 тысяч км и при проведении соответствующего периодичности технического обслуживания. Перед тем как выполнить процедуру, лучше всего заехать в авто сервис. Там специалисты точно определят степень износа детали и при необходимости ее быстро поменяют.

Как проводится замена ремня ГРМ? Порядок работ:

Отсоединяется клемма аккумулятора.
Снимаются: колеса, крышка двигателя, защита, ремень генератора (может потребоваться снятие бачка жидкости ГУР или воздухозаборника – в зависимости от марки автомобиля).
Снимается защитный кожух ремня и шестерен.
Отсоединяется разъем от датчика положения коленвала.
Снимаются ролик натяжителя ремня ГРМ и опорный ролик (при наличии).
Извлекается старый ремень.
Проверяется положение меток на зубчатых шестернях распредвала, при несовпадении метки выставляются в нужном положении.
Устанавливается опорный ролик (при наличии).
Надевается новый ремень, если метки сбились, их положение выставляется.
Устанавливается натяжной ролик.
Проверяется ровность накладки ремня, выполняется его натяжка.
Устанавливаются все демонтированные элементы.

Почему замену ремня ГРМ лучше всего доверить специалистам?

Замена детали на газораспределительном механизме – это очень сложный и кропотливый процесс, требующий высокого уровня профессиональных знаний и специальных инструментов. Если в ходе работ допустить хоть малейшую ошибку, таких последствий не избежать:

чрезмерный расход топлива;
быстрый износ деталей двигателя, коленчатого и распределительного валов;
нестабильная работа мотора, наличие посторонних шумов и вибрация;
снижение мощности и ухудшение динамики автомобиля.

Как и где получить услуги сервиса?

Официальный сервис «АВТОРУСЬ» предоставляет услугу замены ремня ГРМ на качественном уровне. У нас работают мастера с опытом работы более 10 лет, точно знающие все тонкости процесса. В ходе предоставления услуги они используют специальное оборудование, которое позволяет провести демонтаж и установку детали строго с регламентом компании-производителя автомобиля. Цена работ по замене ГРМ во многом зависит от марки и модели автомобиля, подлежащего ремонту, стоимости оригинальной детали, сложности случая. В любом случае, в нашем салоне замена ремня ГРМ обойдется вам дешевле, чем у большинства других сервисов. При этом на работы мы предоставляем гарантию.

Чтоб записаться в наш салон или узнать более детальную информацию о замене ремня ГРМ, звоните по указанному на сайте номеру телефона или заполняйте форму обратной связи.

Вступление

Ремни в автомобилях играют большую роль, именно через них передается вращающий момент. В некоторых автомобилях используется довольно много ремней, которые вращают сразу несколько механизмов. В Ниве же ремень применяется только для вращения генератора, гидроусилителя руля и водяного насоса. В современных Нивах в качестве дополнительной опции устанавливается кондиционер, компрессор которого вращается с помощью ремня.

В данной статье речь пойдет о ремне генератора на автомобиле Нива, подробно рассказывается о типе ремня и его размерах. Так же подобран самый качественный ремень способный прослужить немало лет.

Когда менять привод вспомогательных агрегатов

Производитель рекомендует ставить новую передачу через каждые 50 000 км пробега

Некоторые экземпляры могут пройти и больше, поэтому важное значение имеет периодический осмотр изделия. Для проверки технического состояния резинового привода нужно выполнить следующие действия

Мелом отметить точку начала осмотра.
Переключатель передач установить в нейтральное положение.
Автомобиль затормозить стояночным тормозом.
Проворачивать коленвал и одновременно осматривать состояние ременной передачи, совершающей полный оборот.
Провернуть вал еще несколько раз.
Проверить внешнюю сторону детали.

Ремень нужно заменить при обнаружении

следов износа;
порезов;
пористости;
расслоения;
следов масла;
взлохмачивания.

По каким признакам распознать неисправность

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

механические повреждения на поверхности роликов;
заметный люфт;
скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
поврежденные кронштейн или подшипник;
вытекающее масло;
высокая температура во время работы;
сильная вибрация во время работы;
сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

Почему выходит из строя ролик?

Прежде чем осматривать ролик на наличие повреждений, необходимо знать по каким причинам он ломается:

Попало инородное тело – об этом будут говорить следы и отметины на корпусе ролика.
Регулировка ремня выполнена не верно – это относится как к излишне слабой, так и излишне сильной натяжке ремня.
Попадание инородного тела . На это указывают следы ударов на корпусе и отметины на плоской стороне ремня.
Неверное натяжение ремня – его перетягивание или слабое натяжение. Это негативным образом сказывается как на натяжном ролике, так и на недостаточном исходящем напряжении от генератора.
Деталь работает в перекошенном состоянии – от этого будут следы ремня на корпусе.

Различия видны даже не вооружённым глазом.

Как выявить неисправность ролика натяжения ремня?

О том, чтобы приступить к замене роликов, может говорить наличие посторонних шумов или повышенной вибрации, в первую очередь они могут проявляться во время работы мотора. Также замена будет необходима при визуальном осмотре, если будет:

Люфт детали.
Повреждения механического типа на корпусе.
Повреждение подшипника или кронштейна.
Во время прокручивания вала есть сложность.

Также следует осмотреть ремень на отсутствие трещин, расслоения, порезов и, если они будут обнаружены, то его необходимо заменить.

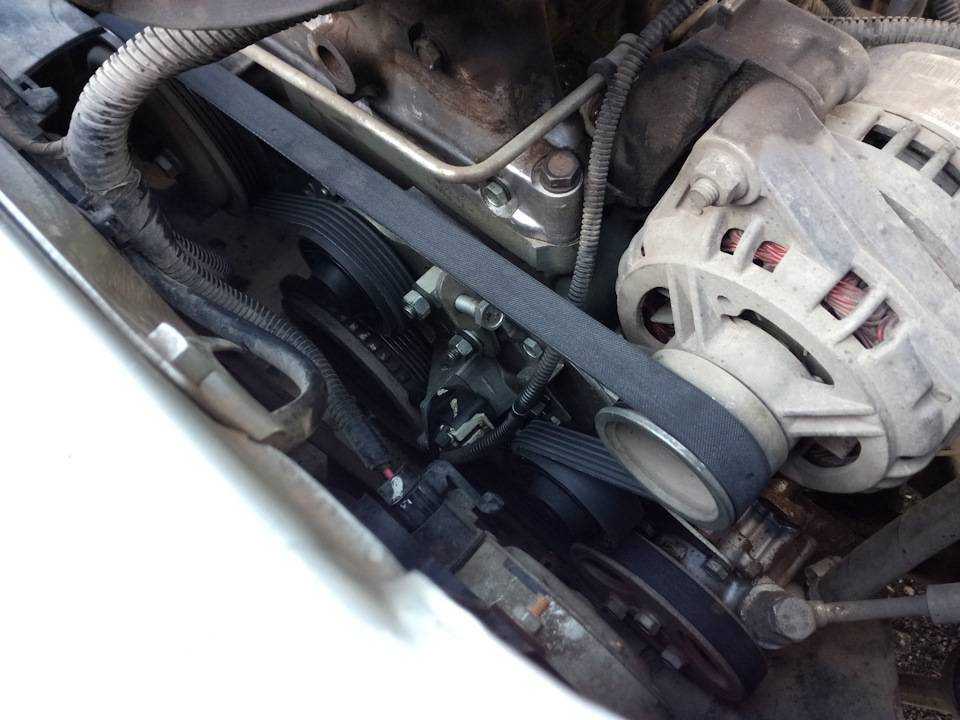

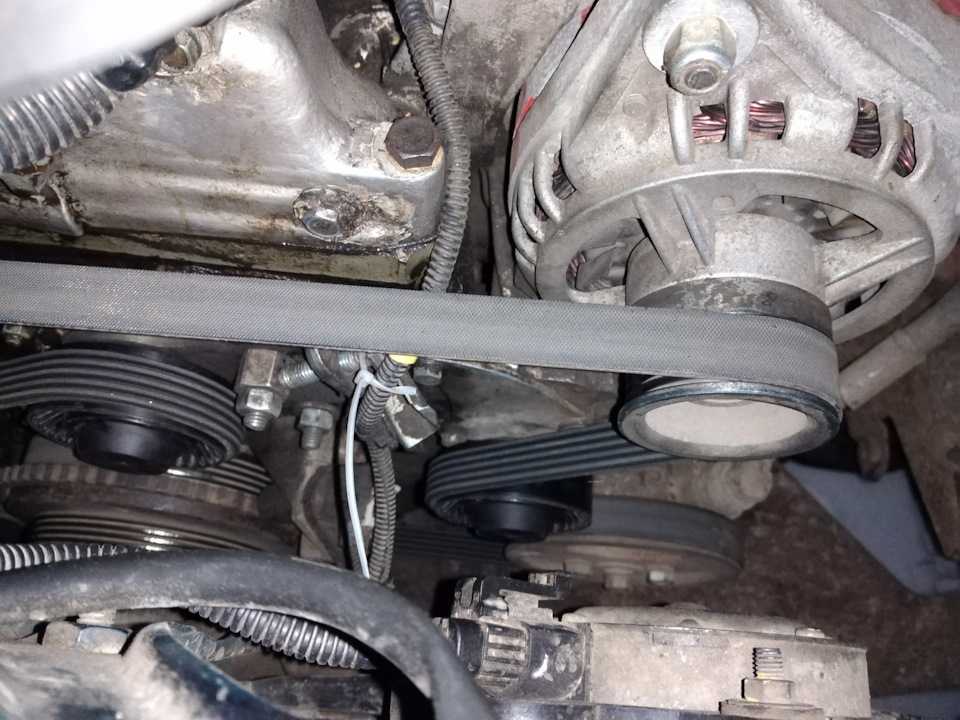

Как подтянуть ремень генератора

Одна из распространённых задач заключается в том, чтобы натянуть ремень установленного генератора на Chevrolet Niva. Такая операция не сложная. Но лучше предварительно заглянуть в руководство, а также познакомиться со схемой системы.

Сама по себе натяжка ремня проблем вызывать не должна, если у вас Chevrolet Niva. Учтите только, что у кондиционера и генератора разные ремни. А поэтому кондиционер при необходимости регулируется и ремонтируется отдельно.

Внедорожники Chevrolet Niva выпускаются с генераторным узлом, где не предусмотрено наличие автоматического натяжителя. Поэтому владельцам периодически приходится регулировать натяжку.

Если ремень генератора окажется перетянут, это приведёт к появлению характерного свиста, а также ускорит износ детали. Параллельно изнашиваются подшипники, происходит перегрев ремня.

Здесь можно подумать, что правильным решением будет ослабить натяжку. Но тогда процесс износа окажется ещё интенсивнее, что обусловлено усиленными вибрациями.

Чтобы получить нужное натяжение ремня узла генератора на автомобиле Chevrolet Niva, необходимо сделать следующее:

выключить зажигание и снять минус с аккумулятора;
поднять капот;
убрать пластиковую накладку, которая держится на фиксаторах;
ослабить натяжение хомута основного воздуховода с помощью отвёртки;
ключом на 10 открутить винт фиксации, извлечь его, после чего отсоединить воздуховод от корпуса фильтра;
открутите 3 гайки на генераторном узле на 1-2 витка;
найти винт регулировки;
с помощью ключа на 13 прокрутить его в левую или в правую сторону;
при вращении винта влево натяжение будет ослабляться;
чтобы проверить правильность натяжения, надавите на ремень примерно посередине с усилием около 75 Н;
если прогиб составит 11-12 мм, то всё сделано верно.

Такая проверка проводится периодически. Согласно техническому регламенту, проверять состояние ремня, а также генераторного узла следует с интервалом 15 тысяч километров.

Теперь вы знаете, как подтянуть ремень генератора на отечественном внедорожнике Chevrolet Niva.

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
Изменение яркости света при увеличении оборотов двигателя.

Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.
Можно посмотреть видео, в котором описывается порядок съема генератора.
Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

ключ на 8 рожковый;
ключ на 10 рожковый;
головка на 10, вороток
ключ на 13 рожковый
ключ на 17 рожковый
поликлиновый ремень (рекомендуется после снятия ремня привода устанавливать новый).

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом.

Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень.

Более подробнее о том, как снять ремень, можно почитать здесь.

Замена помпы Шевроле Нива

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов.

Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием.

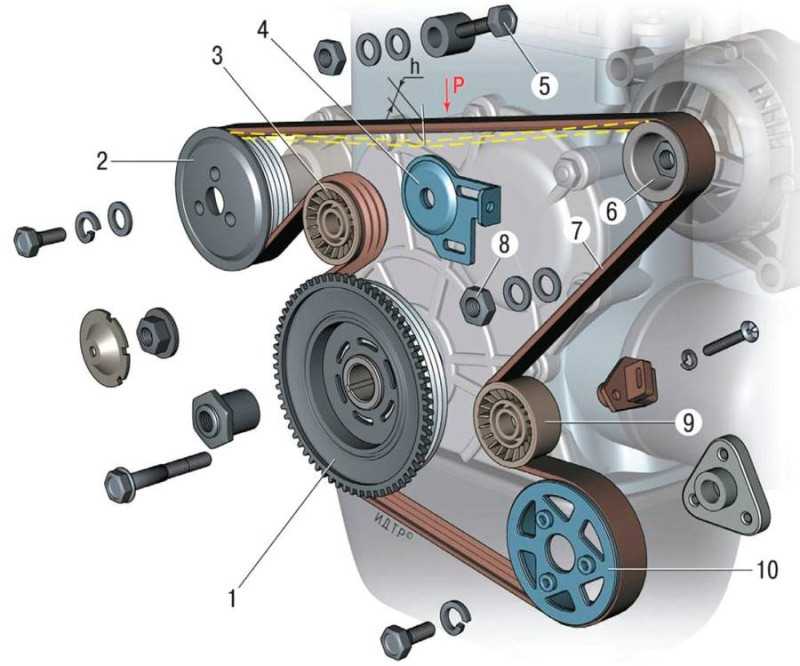

Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства.

С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи.

Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска.

Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Как отремонтировать генератор

Если вы являетесь опытным человеком в таких вопросах, то заменой щёток генератора на Chevrolet Niva вас вряд ли можно испугать. Как и заменой подшипников генератора на одном из самых популярных отечественных внедорожников в лице Chevrolet Niva.

Предварительно потребуется снять элемент, а также подготовить ремонтный комплект.

Стоит отдать должное конструкторам, которые предусмотрели использование ремонтопригодного генератора на автомобилях Chevrolet Niva. То есть его разборка и дефектовка вполне может быть выполнена своими руками.

Инструкция достаточно сложная и многоэтапная. Поэтому заранее подумайте, стоит ли браться за такую работу. Если уверены в собственных силах, тогда можно приступать.

Для ремонта потребуется набор, состоящий из:

гаечного рожкового ключа на 10;
трещотки;
головок на 8, 10, 13 и 24 мм;
монтажной лопатки;
маркера;
контрольки;
крестовой и плоской отвёртки;
слесарных тисков;
тестера или мультиметра;
двухзахватного съёмника;
штангенциркуля;
динамометрического ключа.

Если всё необходимое есть, тогда можно начинать ремонт.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

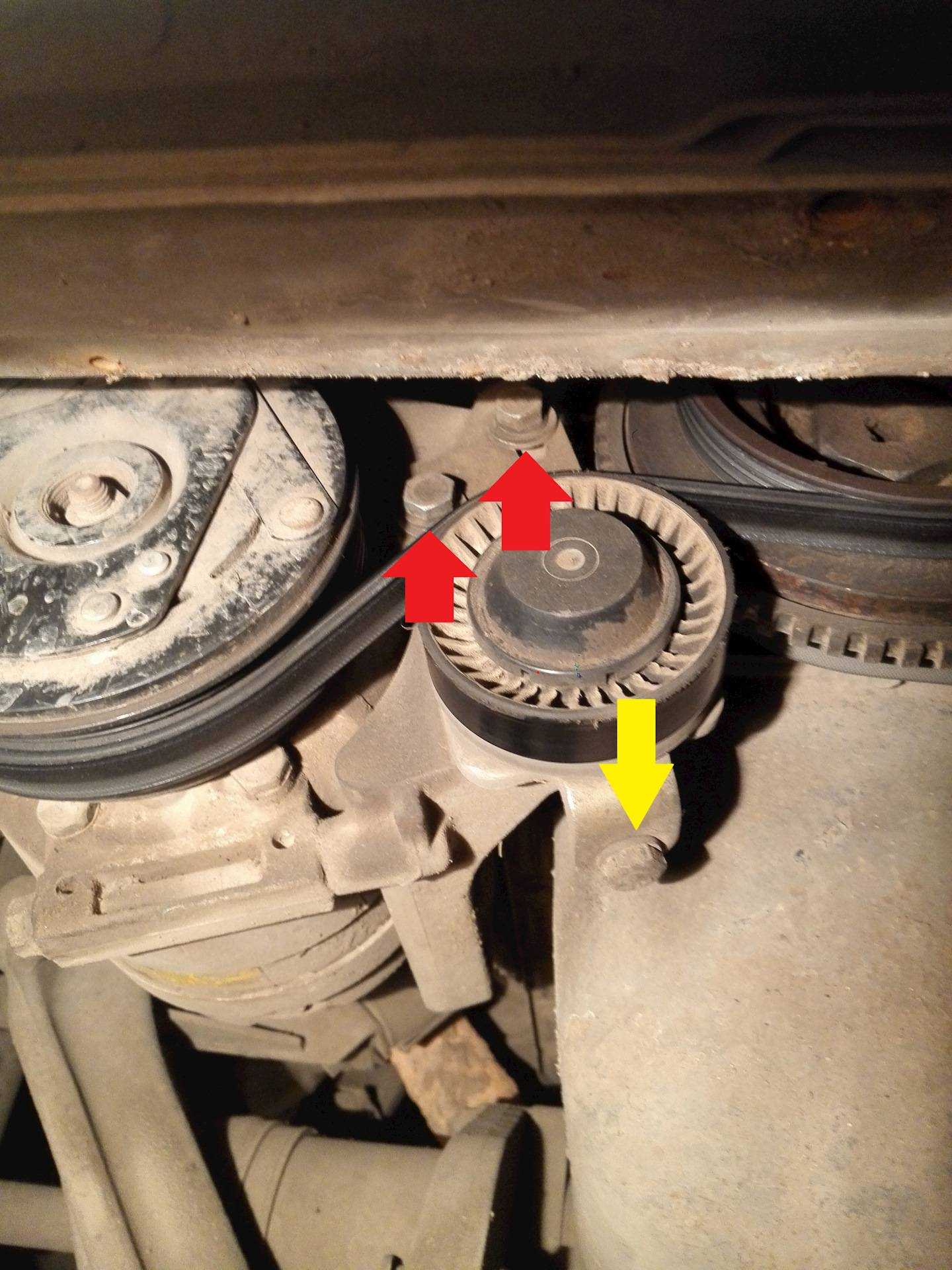

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
Откручивается осевой винт, после чего ролик можно демонтировать.
Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

При обнаружении следующих факторов необходимо изделие заменить:

признаки износа (неровности, трещины, потёртости и т. д);
пятна масла;
видны отдельные нити на торцах;
материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

на высоких оборотах двигателя появляется сильный свист;
на панели приборов загорается индикатор заряда аккумулятора;
потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Нива Шевроле

Данный автомобиль значительно отличается от класcической Нивы, следовательно. и комплектующие у него совершенно другие. В Шеви Ниве привод вращения компрессора кондиционера осуществляется отдельным ремнем. Ремень генератора вращает ГУР, генератор и помпу. Из-за большого количество оборудования длина ремня довольно большая.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Шевроле	Помпа, Генератор, ГУР	Поликлиновый	1888	5PK1888	2123-1041020-30

Размеры ремня кондиционера Нива Шевроле

Ремень генератора Нива 2121 (карбюратор)

Ремень в такой ниве немного длиннее, чем в ниве с инжектором и ГУРом из-за того, что привод от ремня еще и вращает вентилятор охлаждения с помпой. В инжекторной Ниве вентилятор охлаждения запускается автоматически.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
2121	Помпа, Генератор	Клиновой	10х940	2101-1308020	2101-1308020

Ремень генератора Нива 21213 (Инжектор, ГУР)

В данном автомобиле привод генератора еще и вращает насос гидроусилителя руля.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
21213/21214	Помпа, Генератор, ГУР	Клиновой	10х838	—	21214-3407042-01

Ремень генератора Нивы Урбан

Нива Урбан более современная модификация Нивы с пластиковыми бамперами. В качестве привода генератора здесь применяется поликлиновый ремень.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Урбан	Помпа, Генератор, ГУР, кондиционер	Поликлиновый	1125	5PK1125	21218-1041020

Размер ремня нива шевроле без кондиционера

Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.

Вот так он стал выглядеть после своего пробега

Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка

Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.

Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.

Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке

После установки ремень необходимо правильно натянуть.

Проверка и замена ремней приводов вспомогательных агрегатов Нива Шевролет

В зависимости от комплектации автомобиля могут применяться различные схемы и варианты приводов вспомогательных агрегатов.

Ремни могут отличаться по размерам, так как вспомогательные агрегаты, такие как насос гидроусилителя, генератор, компрессор кондиционера могут быть разных производителей.

Поэтому перед тем как проверять и заменять ремни, нужно определиться какой вариант Вам подходит.

На внешней стороне ремней указывается их размер. Нужно покупать ремни в соответствии с их размером.

При замене ремней обязательно нужно проверять состояние натяжных и вспомогательных роликов.

Обязательно нужно возить с собой запасные ремни, особенно в дальнюю поездку. Рассмотрим некоторые вариантные исполнения и технологию замены ремней.

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень. При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора.

Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб «В«) (рис. 1) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.

Прогиб А должен быть 10 – 15 мм, прогиб В – 12 – 17 мм.

Удобнее проверять прогиб «А«.

Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.

Регулировка осуществляется перемещением генератора относительно двигателя.

Вам потребуются: ключ «на 13», монтажная лопатка.

1. Снимите защиту масляного картера и брызговик двигателя.

2. Ослабьте примерно на один оборот гайку крепления генератора к натяжной планке

3. Ослабьте гайку нижнего крепления генератора.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

Перемещая генератор для увеличения натяжения ремня, усилие прикладывайте только к корпусу генератора. размещая монтажную лопатку между корпусом и двигателем.

5. Для уменьшения натяжения ремня рукой переместите генератор к двигателю.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

гайки крепления генератора к натяжной планке 28,08-45,3 Н м (2,9-4,6 кгсм);

гайки нижнего крепления генератора 57,3-72 Н м (5,95-7,35 кгсм).

7. Установите защиту масляного картера и брызговик двигателя в порядке, обратном снятию.

8. Для замены ремня выверните винт датчика положения коленчатого вала и извлеките датчик из гнезда кронштейна, не отсоединяя провода.

9. Снимите ремень привода насоса гидроусилителя рулевого управления.

10. Выполните операции 2 и 3, предусмотренные для регулировки натяжения ремня, и придвиньте генератор к двигателю до упора.

11. Снимите ремень сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

12. Наденьте новый ремень сначала на шкив коленчатого вала, затем на шкив генератора и затем на шкив насоса.

Если новый ремень туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

13. Выполните операции 2-6, предусмотренные для регулировки натяжения ремня.

14. Установите на место датчик положения коленчатого вала.

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.
