Замена датчика сцепления на калине

Датчик положения педали сцепления ВАЗ

На последних моделях автомобилей ВАЗ, оснащенных электронной педалью акселератора, установлен датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.

Где установлен датчик сцепления на ВАЗах

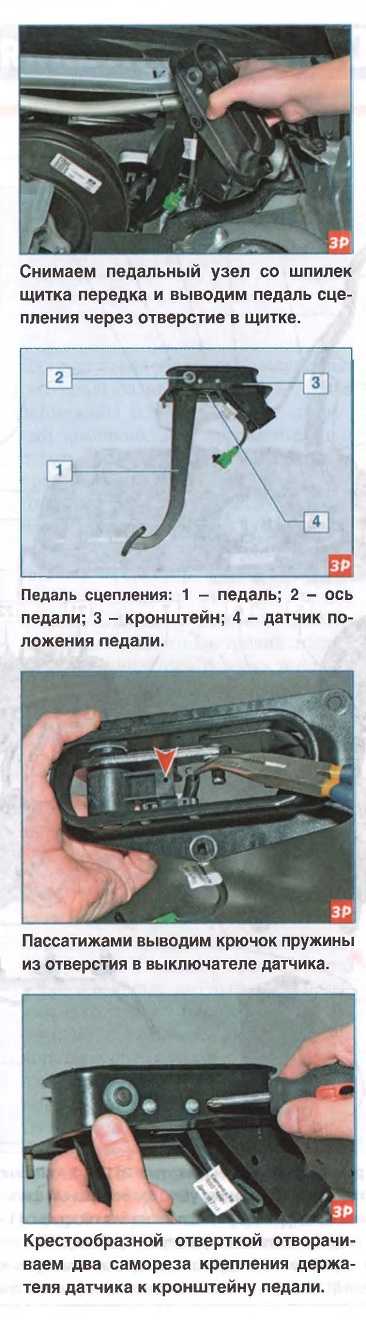

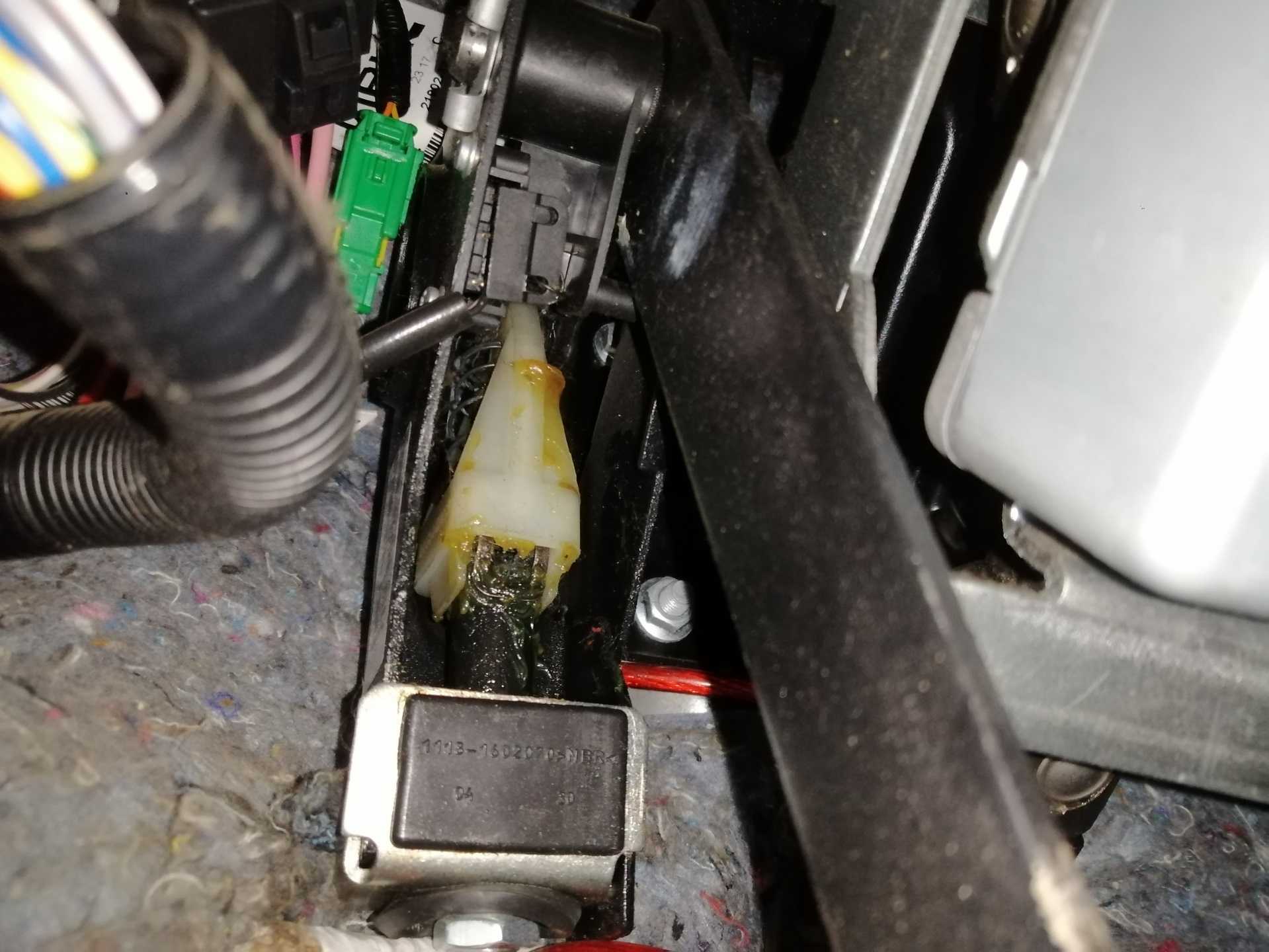

Датчик положения педали сцепления на автомобилях ВАЗ устанавливается непосредственно на кронштейн педали сцепления, это можно увидеть, заглянув под рулевую колонку.

Для чего нужен датчик сцепления

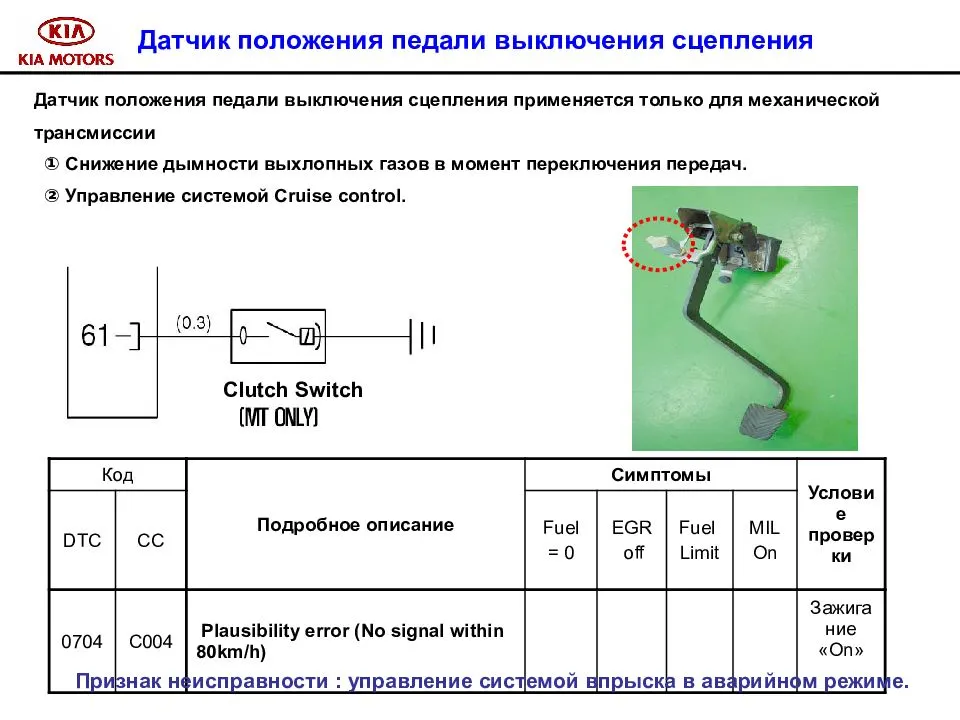

Датчик положения педали сцепления — один из элементов системы управления двигателем с электронной педалью акселератора. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс запуска движения, исключает «провалы» поворотов и рывки автомобиля при переключении передач в МКПП, а также позволяет снизить расход топлива.

Предоставляя контроллеру двигателя информацию о том, когда включать и выключать сцепление, датчик положения педали сцепления позволяет в нужный момент уменьшать или увеличивать частоту вращения двигателя, а также регулировать угол опережения зажигания.

Принцип работы датчика сцепления

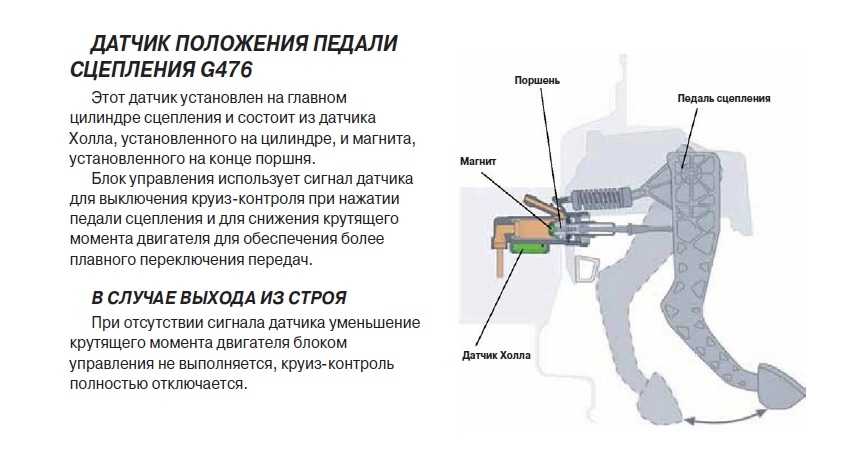

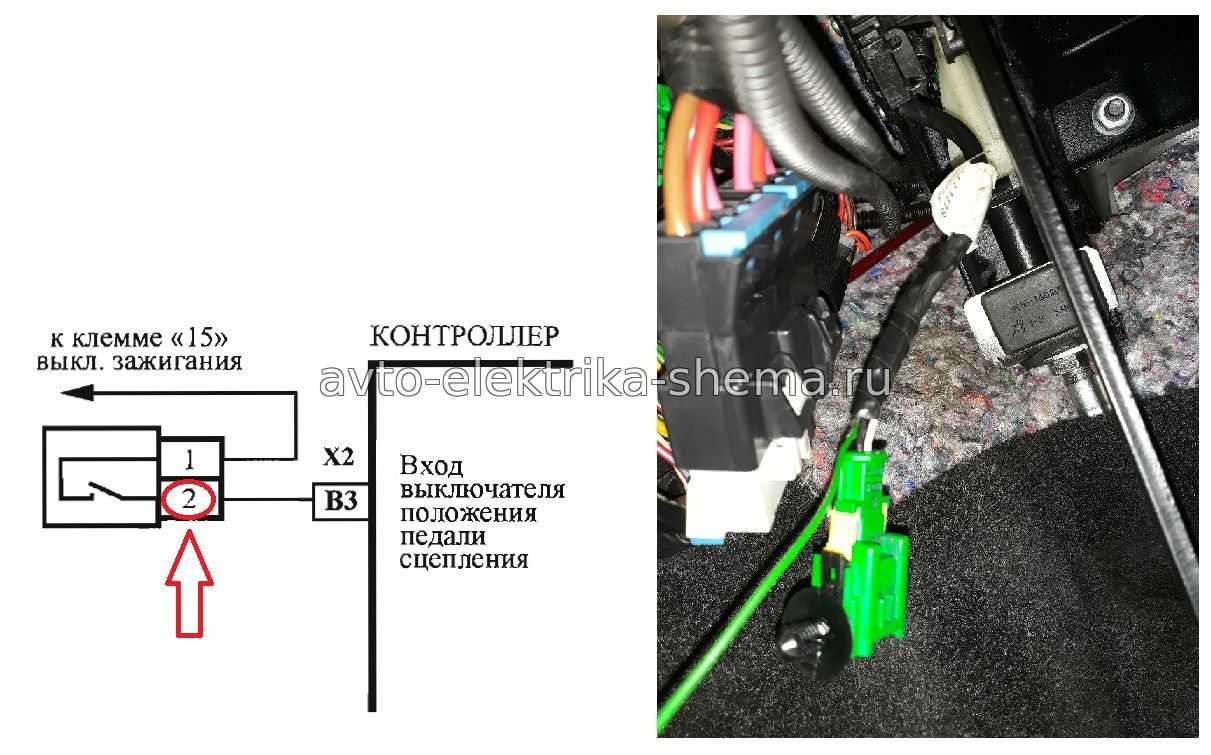

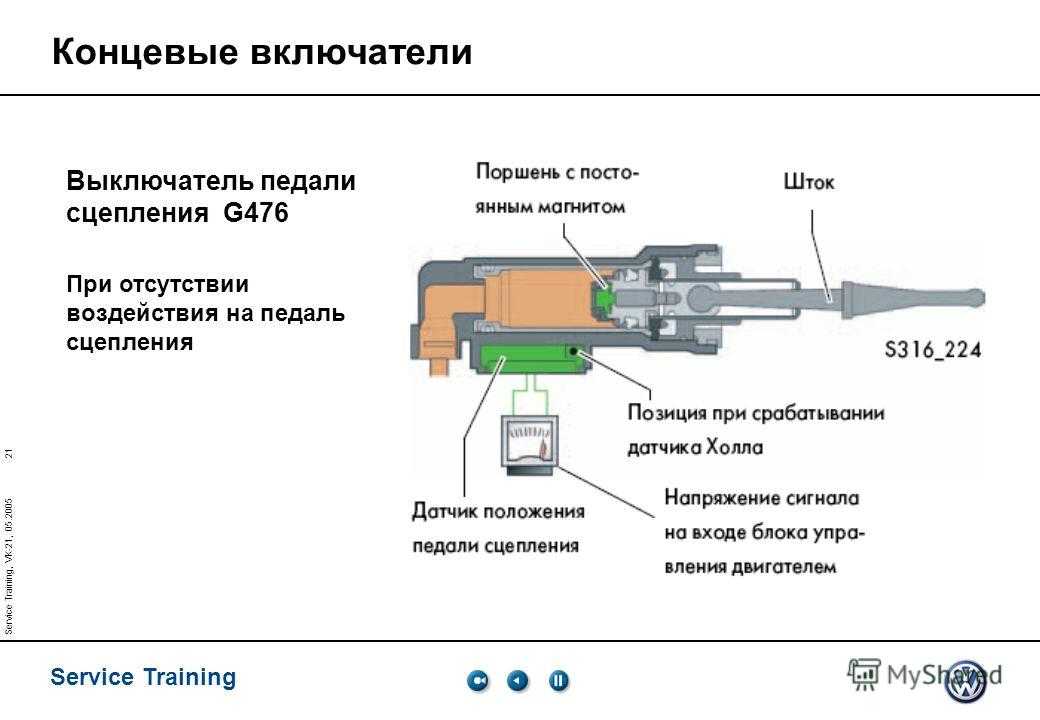

Датчик положения педали сцепления представляет собой обычный концевой выключатель с двумя положениями: «включено» и «выключено».

Обычно он находится в открытом положении, что означает, что он включается только при нажатой педали сцепления.

Неисправности датчика положения сцепления

На неисправность датчика положения педали сцепления могут указывать следующие симптомы:

• «Клевание» автомобиля при переключении передач
• Резкое увеличение или уменьшение оборотов двигателя при выключенном сцеплении

Кроме того, если датчик положения педали сцепления неисправен, в контроллере двигателя исправляется ошибка 0830 «Ошибка датчика педали сцепления» и на приборной панели загорается индикатор «Проверьте двигатель.

Ошибка 0830 исправляется, если контроллер мотора не получает сигнал от датчика сцепления:

• в течение 2 секунд после переключения передач во время движения
• после четырех переключений передач на скорости более 10 км / ч и частоте вращения двигателя более 1000 об / мин

Основные причины появления ошибки 0830:

• неисправность самого датчика сцепления
• короткое замыкание или обрыв
• неправильная высота педали сцепления

Система сцепления Нива Шевроле

Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.

Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.

Проверка технического состояния сцепления Нива Шевроле

Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Прокачка сцепления Нива Шевроле

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.

Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой

Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».

Снятие и установка бачка гидропривода сцепления Нива Шевроле

Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.

Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости

Выньте бачок из кронштейна и слейте из него жидкость

Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.

Снятие и установка главного цилиндра сцепления Нива Шевроле

Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка

Замена цилиндров

Вторая неисправность — наличие масла на поверхностях фрикционных накладок. Это может говорить о выходе из строя уплотнителей КПП. В этом случае решить проблему поможет промывка диска с заменой уплотнителей там, где необходимо.

Кроме этих неисправностей есть и другие.

Они приводят к тому, что механизм сцепления ведет, а точнее, он не полностью включается. Есть несколько причин для этого. Неполное включение может наблюдаться при торцевых биениях или частичном разрушении ведомого диска.

Инструменты:

В этой ситуации следует выполнить его ремонт либо замену. Также данная неисправность возникает, если слишком ослаблены заклепки на фрикционных накладках.

В этом случае правильным решением для устранения неисправности будет только замена сцепления. Кроме того, к подобной поломке приводит наличие воздуха в системе. Эту проблему устраняют при помощи прокачки.

Если диск перекошен или же его поверхность покоробилась, тогда также необходима замена. Есть и другие поломки, которые могут потребовать замену отдельных деталей. Опытные автомобилисты определяют их по характерным симптомам. Так, обычно при нажатии на неисправном механизме будет слышаться характерный шум. Если он возникает только при отпускании — это тоже признак поломки.

Основные функции устройства.

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

• возможность рационального расхода топлива;
• регулирование движение по дорожным разметкам и знакам;
• дает возможность регулирования скорости с целью избегания штрафов.

Для контроля над скоростью передвижения на приборной панели установлен специальный прибор – спидометр. Но он лишь отображает получаемую информацию, а за сбор данных отвечает датчик скорости. Если он выйдет из строя, то это создаст множество опасных ситуаций на дороге, поскольку становиться затруднительным контроль скоростного режима в городе и на трассе.

Но кроме этого, благодаря интегрированию в систему электронного блока управления датчик скорости позволяет выполнять следующие функции:

• контроль расхода топлива
• вывод информации на панель приборов
• в автомобилях с автоматической коробкой передач входит в комплекс отвечающий за управление двигателем

Спидометр монтируется в конструкцию практически каждого автомобиля. Но спидометр — это только общий дисплей, на котором выводят информацию. Основная функция по указанию скорости выполняется самим датчиком. При неисправном приборе дальнейшие передвижения сильно усложняются, если вообще возможны. Замена детали нужна как можно быстрее.

Главное назначение прибора – считывать информацию, связанную с перемещением по городу. Есть и другие, так называемые косвенные функции:

1. Регулировка скорости, чтобы избежать штрафов.
2. Упрощенное движение по дорожным разметкам и знакам.
3. Рациональный расход топлива. Он важен и для машин 2007 года выпуска.

Без этой детали управление автомобилем возможно, но значительно усложняется.

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

• Произошла поломка внутри самого датчика.
• Замыкание.
• Оборвался сигнальный провод или экранирующая оплетка.
• Поломка блока управления двигателя.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр . Этот прибор очень часто встречается у автолюбителей.

Выставляем диапазон в 200 мВ , положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф . Он позволит более качественно изучить сигнал.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Регулировка датчика педали сцепления

Может кому картинка пригодится, сколько информацию искал, чётко не ясно, в основном написано, что до пола должно быть 110 мм, куда до пола, как то непонятноВот набрёл на картинку, всё чётко и понятно, зазор должен быть 0.1-0.3 ммПочитал, оказывается этот момент может влиять на саму ездуЗавтра полезу смотреть как там у меня на самом деле

Один из опусов, который читал, буквы не мои, чисто цитирую

Для чего нужен датчик сцепления. Для механической трансмиссии принципиально существует два алгоритма управления двигателем с электронной педалью газа — с датчиками тормоза и сцепления и только с датчиком тормоза. Для Нивы был выбран первый вариант как наиболее прогрессивный и обеспечивающий более гибкую схему управления двигателем. Датчик сцепления дает сигнал контроллеру двигателя о моменте включения и выключения сцепления и, в зависимости от управления педалью газа (сброс или подача), контроллер «дает команду» на увеличение или снижение «оборотов» (на практике процесс несколько более сложный и чаще всего сводится не к простому увеличению подачи воздуха и топлива, но и к корректировке углов ОЗ). При таком алгоритме работы можно добиться упрощения процесса трогания, исключить «провалы» и дерганья при переключении передач, и обеспечить снижение расхода топлива. Как это работает Сам датчик положения педали сцепления по сути является простым выключателем имеющим два положения «включено» и «выключено». Когда сцепление включено — датчик разомкнут. Ключевым моментом в цепочке управления является синхронизация момента выключения сцепления с моментом поступления сигнала в контроллер. При этом контроллер должен получить сигнал о «включении/выключении» сцепления с небольшим запасом по времени относительно реального момента полного включения/выключения сцепления. Для этого опытным путем подбирается ход педали сцепления при котором должен срабатывать датчик. В случае неправильной регулировки датчика ездовые свойства и расходы топлива автомобиля будут ухудшены. Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления 110 мм («от полика»). Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ. Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика (это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем). Работы по исключению дефекта были проведены совместно с поставщиком датчика.

Вот коротко, что пишут о педали газа

Что такое Е-газ. Необходимо понимать, что Е-газ — это не просто замена механического привода дроссельной заслонки на электрический аналог, а совершенно другая логика управления рабочим процессом двигателя. Здесь на Форуме уже была ссылка на ролик «ТВ ВАЗ» о Е-газе, там зам.начальника Управления проектирования двигателем об это упоминал. Попробую немножко «популяризировать» эту идею. На начальных версиях электронного впрыска, системы управлением двигателем фактически «копировали» работу обычного карбюратора, т.е. смесеобразование организовывалось из соображений необходимого количества потребляемого воздуха и топлива в зависимости от угла открытия дроссельной заслонки с корректировкой по количеству оставшегося после сгорания кислорода. В «грубом» приближении так работали контроллеры семейства БОШ МР 7.0. Начиная с контроллеров М7.9. логика управления изменилась и появилось понятие «структура крутящего момента», т. е. помимо угла открытия дроссельной заслонки появился еще один управляющий параметр, который «подсказывал» двигателю какой максимально возможный момент он может развить, если у него будет «идеальная» смесь. Но полностью реализовать такую идею на механическом приводе не возможно, потому, что контроллер не может управлять количеством поступающего воздуха, а управляет только подачей топлива. Е-газ решает эту проблему, т.е. водитель нажимая на педаль газа НЕ УПРАВЛЯЕТ подачей воздуха, а ПОКАЗЫВАЕТ СВОЕ ЖЕЛАНИЕ ускорится или замедлится или двигаться с постоянной скоростью, а контроллер сам определяет необходимое для этого количество воздуха (угол открытия заслонки) и количество топлива. При такой логике управления двигателем, что бы автомобиль был адекватен желаниям водителя необходимо обеспечить контроллер достаточной информацией о смежных системах автомобиля — в первую очередь тормозов и состояние трансмиссии (замкнута или разомкнута).

Источник

Еще несколько способов налаживания работы сцепления

Если так случилось, что это механизм стал давать сбой, то спешить его заменять все же не стоит. Лучше попробовать несколькими способами отрегулироват

ь, а если это не получается, то только когда прибегать к крайним мерам. Мы рассмотрели несколько вариантов регулирования, а сейчас разберем еще три способа, которые часто помогают автолюбителям не тратить средства на приобретение нового сцепления. Речь идет о следующем:

бывает, что неполадки в системе сцепления связаны с наличием воздуха или неисправного цилиндра. В таком случае необходимо удалить воздух и разобрать агрегат. В процессе разборки станет ясно, в чем причина

При удалении воздуха важно добавлять только чистую жидкость. Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие; также помочь настроить сцепление может такая операция: сначала надо слить масло из коробки передач, затем снять коробку передач, потом выполнить монтаж оправки 09411-11000 для центрирования диска сцепления и в конце ослабить болты крепления

В результате всего этого удастся снять кожух сцепления

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем

В результате всего этого удастся снять кожух сцепления

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких. Именно поэтому при наличии каких-либо проблем с системой сцепления лучше обратитесь к мастерам, которые умеют выполнять подобные работы на высоком уровне.

Замена датчика детонации

Если он требует замены, то необходимо в кратчайшие сроки приобрести новый прибор и установить его. Всех автолюбителей в первую очередь интересует цена нового устройства. Она невысокая и зависит от марки автомобиля и от того, в какой стране деталь произведена.

Вас заинтересует эта статья —

Таким образом, датчик детонации – это простой прибор, между тем, очень нужный для электронной системы управления. Определить его неисправность несложно, проверить можно самостоятельно, даже в условиях сел и деревень.

Недорогим будет и произвести замену датчика

Неважно, будет это сделано у специалиста или же самостоятельно

Допускается перемещение штока только при регулировке размера X (см. рис. 3.9).

Рис. 3.9 . Датчик хода педали сцепления: 1 – корпус датчика; 2 – шток

Разъедините разъем датчика хода педали сцепления.

Поверните датчик хода педали сцепления на 1/4 оборота против часовой стрелки.

Снимите датчик хода педали сцепления.

Датчик хода педали сцепления подлежит обязательной замене, если шток отделялся от датчика или для регулировки потребовалось более трех изменений размера X.

Измерьте размер X выступания штока

Если размер X меньше 17 мм, отрегулируйте его, осторожно потянув за конец штока. Размер X должен быть в пределах от 17 мм (не менее) до 18 мм (не более)

Рукой нажмите на педаль сцепления.

Установите датчик хода педали сцепления на педальный узел.

Заблокируйте датчик хода педали сцепления поворотом на 1/4 оборота по часовой стрелке.

При возврате педали сцепления в исходное положение поддерживайте ее рукой.

ПРИМЕЧАНИЕ

Датчик хода педали сцепления регулируется автоматически в зависимости от положения педали.

При автоматической регулировке слышны щелчки перехода через фиксированные положения.

Для Нивы был выбран первый вариант как наиболее прогрессивный и обеспечивающий более гибкую схему управления двигателем.

Датчик сцепления дает сигнал контроллеру двигателя о моменте включения и выключения сцепления и, в зависимости от управления педалью газа сброс или подачаконтроллер «дает команду» на увеличение или снижение «оборотов» на практике процесс датчик сцепления шевроле нива более сложный и чаще всего сводится не к простому увеличению подачи воздуха и топлива, но и к корректировке углов ОЗ.

При таком алгоритме работы можно добиться упрощения процесса трогания, исключить «провалы» и дерганья при переключении передач, и обеспечить снижение расхода топлива.

Как это работает Сам датчик положения педали сцепления по сути является простым датчик сцепления шевроле нива имеющим два положения «включено» и «выключено». Когда сцепление включено — датчик разомкнут. Ключевым моментом в цепочке управления является синхронизация момента выключения сцепления с моментом поступления сигнала в контроллер.

Для этого опытным путем подбирается ход педали сцепления при котором должен срабатывать датчик.

В случае неправильной регулировки датчика ездовые свойства и расходы топлива автомобиля будут ухудшены. Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления мм «от полика».

Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ. Для регулировки положения педали ослабьте контргайку датчика-выключателя сцепления или регулировочный болт и выверните выключатель таким образом, чтобы он перестал соприкасаться с педалью.

Датчик положения педали сцепления Шеви Нива (Е-газ)
