Как поменять или подтянуть ремень кондиционера на lanos: инструкции с фото
Ремень привода кондиционера
Снятие, установку и регулировку натяжения ремня кондиционера на автомобилях Daewoo Nexia, Daewoo Lanos приходится производить не только при их замене, но и при замене ремня ГРМ и ремня генератора ( по-другому к ним не доберешься). В этой статье я расскажу, как это сделать самостоятельно, с наименьшими трудовыми и материальными затратами, а так же о том, как и чем отремонтировать натяжной ролик ремня кондиционера.
Небольшая предыстория из собственной практики, которая, возможно, будет полезна кому-то еще. Во время одной поездки из-под капота моей Нексии стали раздаваться попискивающие звуки, интенсивность которых увеличивалась, пока не дошла до уровня скребущих по нервам. Во время осмотра определил, что «виновник» — это подшипник натяжного ролика кондиционера (покачиваем ролик из стороны в сторону, если есть «люфт», значит, он). Погода ненастная, инструмент с собой минимальный, на грязную землю ложиться, чтобы влезть под машину, не хочется, но и скрип этот слушать терпения не хватает.

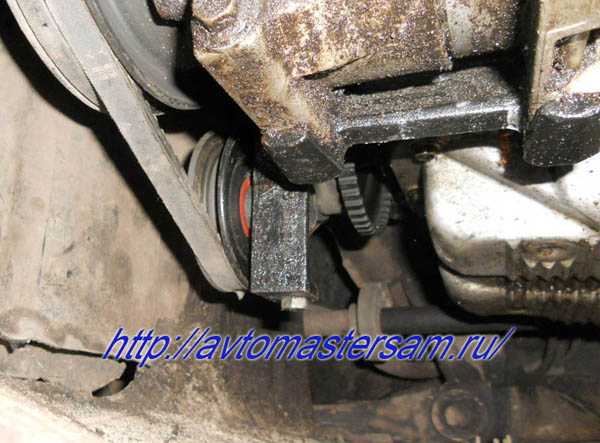

Поддомкратил «Дэушку», снял переднее правое колесо, отвернул крепление пластиковой защиты от брызговика, слегка отодвинул его в сторону, через образовавшуюся щель отпустил натяжитель и снял ремень привода кондиционера. Колесо назад, и домой доехал без испытания психики на прочность.
В условиях гаража проводим ремонт, как говорится, с чувством, с толком… Если кроме привода кондиционера (как в этом случае) ничего ремонтировать не планировалось, то нет смысла демонтировать «лишние» детали и создавать дополнительные трудности. Всю работу по монтажу-демонтажу проводим на эстакаде или из смотровой канавы, если нет таких условий, можно приподнять домкратом переднюю часть автомобиля.
Отворачиваем гайки крепления защиты картера спереди, полностью можно не снимать. Образовавшегося проема будет вполне достаточно.
Раскручиваем нижнее крепление правой части пластиковой защиты двигателя и отводим ее в сторону колеса. Разбираем механизм натяжителя, очищаем и проводим дефектовку деталей. Ремень следует заменить при растрескивании, расслоении, повреждении нитей корда и замасливании, или по регламенту через 60 000 км пробега. Ремень привода кондиционера для Нексии и Ланоса код каталога 96486813, 96182007, размер 13*825 мм, в зависимости от производителя (предпочтительнее Contitech) обойдется в сумму от 150 до 400 рублей. Натяжной ролик ремня кондиционера, код 96208428 подходит на Нексию, Ланос, Авео, будет стоит около 600 рублей, но если сам шкив в порядке, то проще и дешевле будет заменить подшипник.
Я установил подшипник российского производства 1ГПЗ 6301, который полностью аналогичен установленному ранее корейскому, стоимостью 80 рублей. Но перед установкой я советую при помощи тонкого острого шила или иглы подшипник аккуратно открыть с одной стороны и проверить наличие заложенной смазки.
Как видите, «мазуты» пожалели, поэтому я добавил «Литол-24» только с одной стороны, много закладывать также не рекомендуется (при нагреве расширяется и может выдавить крышечку) и снова аккуратненько закрыл подшипник.
Запрессовываем подшипник в шкив при помощи молотка и затупленного пробойника (подойдет болт на 10), прикладывая усилие только к наружной обойме, обстукивая несильными ударами по кругу.
Собираем механизм натяжения, не забываем установить под шкив дистанционную шайбу.
Ставим ролик натяжителя, тарельчатую шайбу, гайку наживляем, но не затягиваем, надеваем ремень привода кондиционера и регулировочным болтом устанавливаем натяжение так, чтобы при нажатии на верхнюю ветвь ремня (между коленвалом и компрессором) с усилием 10 кгс прогиб ремня составлял 5-8 мм.
После этого затягиваем гайку крепления натяжного ролика.
На этом ремонт закончен. Об устройстве, эксплуатации,уходе и обслуживании автомобильного кондиционера подробнее здесь.
О ресурсе ремня ГРМ
Производитель говорит, что замену расходника необходимо осуществлять через 75 000 км. Скорее всего, так оно и есть на самом деле, но здесь необходимо учитывать некоторые факторы, к которым можно отнести манеру вождения водителя и местные дорожные условия. Специалисты советуют осуществлять замену привода ГРМ на этом автомобиле после 60 000 км. Это гарантия того, что он не оборвется и не наделает этим самым кучу проблем владельцу авто. Необходимо проводить диагностику состояния расходника. Его придется менять при обнаружении следующих дефектов:
- На поверхности наметились мелкие трещины. (Очень скоро они обязательно увеличатся).
- В некоторых местах стали видны вздутия.
- Ремень начал расслаиваться.
- Торцы размохрились.
- Толщина расходника потеряла равномерность.
Все эти дефекты являются причиной того, что ремень пора заменить. Если этого не сделать, то он может порваться. Кстати, случается это не так уж и редко. Если вы решили произвести ремонт самостоятельно, тогда изучите эту инструкцию. Сначала о том, что нам понадобится для проведения этой, надо сказать, непростой процедуры:
- купленный расходник;
- ключи рожкового типа;
- ключи торцового типа;
- набор отверток с разными наконечниками;
- домкрат (если эстакада отсутствует);
- гайковерт.
Какой ремень и ролик выбрать для замены
Оригинальный ремень устанавливаемый с завода на 16 клапанный мотор lanos 1,4 — 1,6 литра — GM 96183351 цена от 1100 руб
Ремень ГРМ оригинал устанавливаемый на 8 клапанный мотор Lanos GM 96352407 цена от 700 руб
Оригинальный натяжной ролик для ремня ГРМ 16 кл мотор — GM 96350550 — стоимость от 1000 руб
Оригинальный ролик для ремня ГРМ на 8 кл мотор — GM 90499401 — стоимость ролика от 750 руб
Если по каким то причинам у вас нет возможно установить новый оригинальный ролик и ремень грм, можно выбрать недорогие аналоги.
Аналоги ремня грм для 8 кл мотора:
- Contitech CT874 (Германия) цена от 900 руб
- Gates 111RS17 (США) цена от 600 руб
- LYNXauto 111EL17 (Япония) цена от 600 руб
Натяжной ролик ремня грм для 8 кл мотора:
- HQ HQ96350550 (Корея) цена от 600 руб
- INA 531021330 (Германия)
- LYNXauto PB1074 (Япония) цена от 900 руб
Аналоги ремня ГРМ устанавливаемый на 16 кл мотора
- Contitech CT887 (Германия) цена от 500 руб
- Gates 5419XS (США) цена от 1000 руб
- LYNXauto 127FL25 (Япония) цена от 800 руб
Аналоги ролика грм для 16 кл мотора:
- Coram C822 (Италия)
- LYNXauto PB1074 (Япония)
- INA 531021330 (Германия)
Если вы решили помимо ролика и ремня заменить так же помпу — оригинальный номер 96352648. Стоимость помпы GM 96352648 от 2000 руб.
Аналоги помпы:
- Fenox HB2801 (Беларусь)
- Hepu P312 (Германия)
После того, как вы определились с выбором ремня грм, ролика и помпы, можно приступать к замене.
Замена подшипников генератора
Если подшипники генератора Шевроле Ланос зашумели, они нуждаются в замене. Но прежде чем разбирать генераторный узел, следует убедиться, что шумят подшипники, а не водяной насос или сам двигатель. Исключить шум двигателя достаточно легко – необходимо снять генераторный ремень и запустить мотор. Если шум пропадает, значит, движок не причем, и шумят, скорее всего, подшипники. Чтобы в этом убедиться, что дело в подшипниках, нужно раскрутить вал генератора за шкив – неисправные опоры вала будут создавать неприятный шум.
Для того чтобы произвести замену подшипников генератора, генераторный узел необходимо снять и разобрать. На разобранном узле подшипники находится:
- передний – в алюминиевой крышке;
- задний – на валу якоря (статора).
Чтобы снять подшипник с якоря, необходимо воспользоваться съемником. Зажимаем ротор в тиски (аккуратно, стараясь не повредить деталь), заводим лапы съемника за основание подшипника, и спрессовываем опору роторного вала.
Затем демонтируем передний подшипник:
- устанавливаем крышку на деревянный брус;
- берем наставку, выбиваем подшипник из крышки. Бить нужно аккуратно, стараясь не повредить алюминиевый корпус;
- прежде чем установить новый подшипник, следует в него набить смазку – обычно в заводских деталях смазки немного. Для этого снимаем пластиковый защитный кожух подшипника (подцепляем ее острым предметом, типа шила) и смазываем шарики литолом;
- ставим пыльник на место;
- забиваем подшипник в крышку, смотрим, чтобы он сел обязательно до конца;
- также набиваем смазку и в заднюю опору вала;
- насаживаем задний подшипник на вал якоря, забиваем его легкими, аккуратными ударами молотка, в качестве оправки можно использовать старый подшипник. Сильно по деталям ударять нельзя – есть риск расколоть новый подшипник или повредить валик ротора;
- собираем генератор, устанавливаем генераторный узел на двигатель.
Что такое ремень ГРМ и его предназначение
Ремнем газораспределительного механизма называется эластичное зубчатое кольцо, которое имеет определенный диаметр (в зависимости от марки авто и типа двигателя), и служит для соединения коленчатого вала с распределительным валом (или валами, как в случае с Ланос 1,6). Изготавливается этот элемент из резины и стекловолоконных нитей (корд), качество которых влияет на прочность и продолжительность эксплуатационного ресурса. Резиновое покрытие имеет толщину 5 мм. Важную роль играют в конструкции ремня ГРМ нейлоновые зубья, за счет которых не только приводится в действие зубчатая шестерня распредвала, но и обеспечивается синхронизация между коленчатым валом и распредвалом. Такая позволяет гарантировать высокий эксплуатационный ресурс изделия.
Альтернативой ремню является цепной привод, который получил меньшую популярность за счет свойственных недостатков. Ременная конструкция используется на большинстве транспортных средств, в том числе и на автомобилях Ланос, Шанс и Сенс
Важно отметить, что такой тип передаточного устройства используется не только на Ланосах с двигателем 1,5, но и с моторами объемом 1,6 литра
С течением времени ременной привод изнашивается, и может произойти его обрыв, что чревато серьезными последствиями для двигателя
Ресурс зависит от множества факторов, но важно знать, что для каждой марки и модели автомобиля указывается соответствующий эксплуатационный ресурс изделия. Если на автомобилях Ланос этот ресурс составляет до 60 тысяч км пробега (хотя оригинальные устройства служат намного дольше), то на моделях других авто это значением может достигать 90 тысяч и более. Эта информация указывается в технической документации к ТС
Эта информация указывается в технической документации к ТС.
Замена и регурировка натяжения ремня генератора и насоса гидроусилителя руля
Как часто менять ремень?
Заводом-изготовителем рекомендуется менять ремень генератора каждые 60 000 км или 6 лет эксплуатации.
Проверка ремня
Проверяйте состояние приводных ремней и их натяжение каждые 25 тыс. км.
• Проверьте ремень на наличие признаков блеска или трещин. Блестящий ремень будет проскальзывать, тогда как хороший ремень будет иметь слабо видную фабричную текстуру. Трещины обычно начинаются на внутреннем углу и распространяются наружу. Замените ремень, если на ремне имеются первые признаки трещин или сильный блеск.
• Натяжение ремня должно быть без зазоров и провисаний. При надавливании большим пальцем на ремень посредине двух шкивов, допускается прогиб ремня в 8 мм. Если какой-то из ремней прогибается более чем на эту величину, следует отрегулировать натяжение ремня. Неправильное натяжение приведет к проскальзыванию и износу, чрезмерное натяжение будет причиной разрушения подшипников, растрескивания и перетирания ремня.
Типичные неисправности ремней
Растрескивание и эрозия. На ремне глубокие трещины, которые вызывают перегибы. Слитком сильные перегибы приводят к перегреву и преждевременному износу. Трещины могут быть результатом использования ремня на шкиве не соответствующего размера. Выемка ремня предназначена для шкива меньшего диаметра.
Размягчение (замасливание). Масло и смазки на ремне вызывают размягчение материала и отделение его от корда, который укрепляет ремень. Ремень вначале проскальзывает, затем вообше выходит из строя.
Блеск. Блеск является результатом проскальзывания ремня. Проскальзывающий ремень приводит к недозарядке аккумулятора, перегреву или плохой работе других систем. Чем сильнее ремень проскальзывает, тем больший блеск будет на поверхности ремня. Если блеск не сильный, то подтяните ремень.
Изношенная поверхность. Поверхность ремня изношена и отслаивается. Корд ремня начинает разрушаться, что приводит к разрыву ремня. Если поверхность ремня быстро портится или появляются зазубрины, проверьте желоб шкива на наличие зазубрин.
Расслоение. Этот ремень на грани разрыва и перекручивания. Слои ремня разделяются, и корд ремня разрывается. Не следует ждать до полного разрыва.
Износ клинообразных (V-образных) ремней
Ѵ-образные ремни имеют очень важное значение для двигателя — они приводят в движение различные агрегаты. Они требуют незначительного обслуживания (периодическое подтягивание), но они не служат вечно
Проскальзывание или повреждение ремня приводит к перегреву двигателя, а также к свисту.
Снятие и установка
Вам потребуются два ключа «на 12».
2.
3. …и две гайки болтов крепления генератора к блоку цилиндров двигателя (фото сделано снизу для наглядности)
4. Сдвиньте генератор к блоку цилиндров. При этом натяжение ремня ослабнет
5. Снимите ремень
6. Установите новый ремень генератора и отрегулируйте его натяжение.
7. Установите на место ремень компресссора кондиционера.
Регулировка натяжения ремня генератора и гидроусилителя
При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 10–15 мм.
Контролируйте натяжение большим пальцем руки.
Для регулировки натяжения приводного ремня генератора ослабьте шарнир и крепяшие болты генератора.
Используя деревянную ручку молотка, палку или даже монтировку как рычаг, поверните генератор в ту или другую сторону, пока нужное натяжение (10 — 15 мм) не будет достигнуто.
Осторожно затяните крепяшие болты. Если был установлен новый ремень, проверьте натяжение ещё раз через 300 км
Как определить необходимость замены ремня ГРМ
Прежде всего, необходимо ориентироваться на рекомендации от производителя конкретной марки автомобиля. Для машин Ланос и Шанс следует осуществлять замену ремня ГРМ не позже, чем через каждые 60 тысяч км пробега (не 90, как думают многие) или через 4-5 лет. Однако замена может понадобиться и раньше, что зависит зачастую от таких важных факторов, как качество изделия, отсутствие воздействия негативных факторов (например, не должно попадать масло и антифриз), правильная установка (натяжение), а также характер езды. Все это напрямую влияет на ресурс ремня ГРМ.
Необходимость незамедлительной проверки состояния ремня ГРМ и его замены возникает также в следующих случаях:
- Возраст изделия. Имеется в виду не только пробег, но и сколько лет ремень функционирует на автомобиле. Если ТС эксплуатируется не часто, и за 10 лет на одометре пробег составляет не более 50 тысяч км пробега, то нельзя затягивать с заменой ременного привода. Со временем от перепадов температур состояние детали ухудшается, и в любой момент может произойти ее обрыв. Именно поэтому в регламенте производитель указывает интервал замены ремня ГРМ не только в виде пробега автомобиля, но и возраста эксплуатации.
- Повреждение ремня. Чтобы осмотреть изделие, понадобится снять крышку кожуха ГРМ. Однако в таком случае удастся осмотреть только наружную сторону. И не всегда ее идеальное состояние говорит об исправности изделия. Чтобы оценить состояние передаточного устройства, необходимо осмотреть его внутреннюю сторону, на которой расположены зубья. Трещины, сколы, истирания или отсутствие зубьев — все это основные признаки того, что ремень пришел в негодность, и необходимо произвести его замену.
- Не запускается мотор. Проявляется такое явление, когда стартер крутит вхолостую без нагрузки. В таком случае следует убедиться в целостности ремня ГРМ, а также проверить совпадение меток на распредвале и коленвале.
Кроме обрыва ремня ГРМ, может произойти его проскальзывание. Это случается по причине его растяжения, а также при неправильной установке натяжения или неисправности ролика натяжителя. В любом случае, если ремень ГРМ подает признаки хоть малейшей непригодности (даже если он не выработал соответствующий ресурс), необходимо незамедлительно прибегнуть к его замене. Ждать обрыва не рекомендуется, так как в таком случае ремонт будет дорогостоящим и длительным.
