Система смазки двигателя: назначение, устройство, устранение неполадок

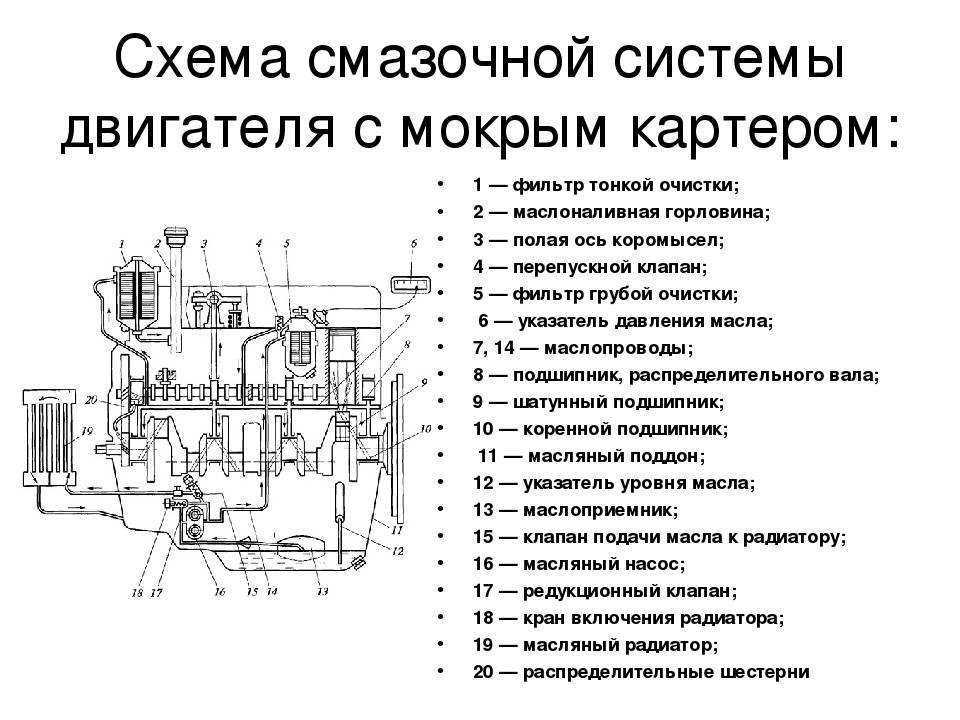

Мокрый картер

Этот способ считается общеупотребительным из-за простоты его реализации. Конструктивно системы смазки с мокрым картером состоит из следующих компонентов:

масляного поддона;
маслонасоса;
маслоприёмного устройства;
редукционного клапана;
маслопроводов;
фильтров тонкой/грубой очистки ММ;
радиатора;
датчиков уровня и давления смазочной жидкости;
маслозаливной горловины.

При работающем силовом агрегате маслонасос через сеточку маслоприёмного устройства нагнетает жидкость под давлением в ФГО, откуда она направляется в находящийся в блоке цилиндров центральный маслопровод. Отсюда под давлением через имеющиеся в перегородках БЦ каналы масло попадает в коленвал, смазывая сначала коренные подшипники, а затем и шатунные. Излишки смазки выдавливаются наружу через технологические зазоры и, попадая на вращающиеся детали коленвала, разбрызгиваются по всему объёму двигателя, смазывая самотёком поршневые пальцы, внутренние поверхности цилиндров, другие детали мотора. Параллельно ММ подаётся по маслопроводу в распредвал, смазывая его подшипники, шестерни и оси клапанных коромысел. Незначительная часть смазки (не более 20% от всего объема, циркулирующего в системе) попадает в фильтр тонкой очистки, откуда, очистившись, следует обратно в поддон

Параллельно деталям двигателя часть масла поступает в радиатор для принудительного охлаждения.

Связка из перепускного и редукционного клапанов обеспечивают нормальное функционирование системы при существенных колебаниях нагнетаемого маслонасосом давления.

Система смазки дизеля комбнированая:

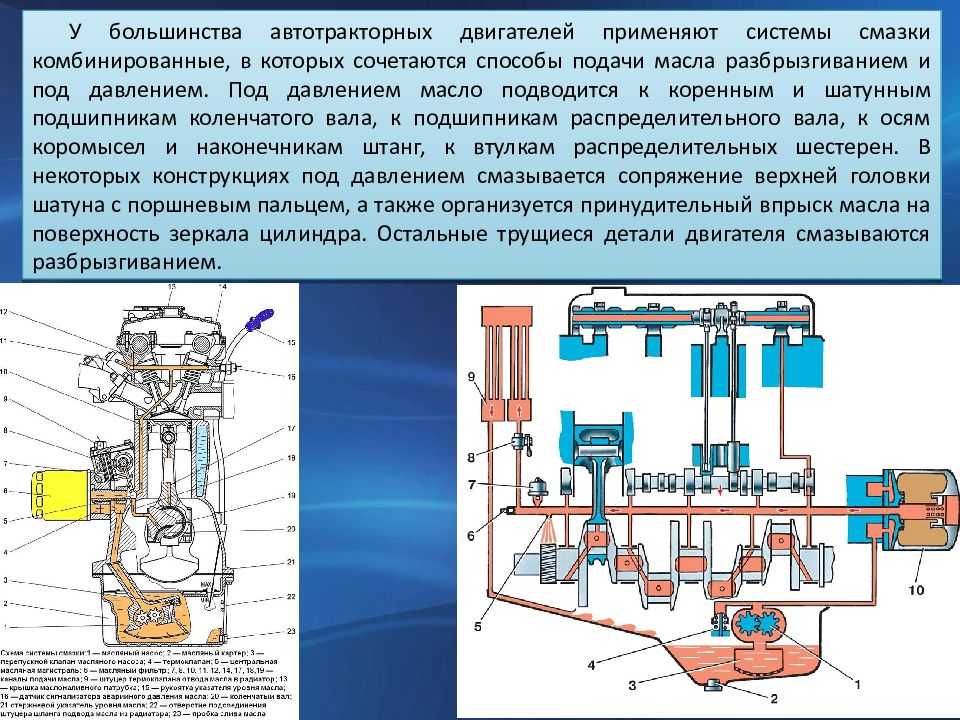

часть деталей смазывается под давлением , часть – разбрызгиванием. Под давлением масло подается к коренным и шатунным подшибникам коленвала, подшипникам распредвала, клапаному мех., втулкам промежуточной шестерни , к шестерни топливного насоса, а также топливному насосу и турбокомпрессору. Остальные детали дизеля – гильзы, поршни, кольца, поршневые пальцы, кулачки распредвала, толкатели, шестерни и др. смазываются маслом, вытекающим из подшипников и разбрызгиванием из картера дизеля.

К смазочной системе относятся: масляный насос с маслоприёмником, полнопоточная центрифуга, масляный радиатор, маслоканалы и маслопроводы. На дизеле еще установлен масляный фильтр для дополнительной фильтрации масла, поступающего в турбокрмпрессор.

Подшипники вала муфты сцепления и водяного насоса смазываются антифрикционной смазкой.

Масляный насос

Масляный насос служит для забора масла из крышки картера и подачи его к трущимся деталям.

Масляный насос шестеренчатого типа расположен в передней части картера и приводится во вращение от шестерни коленвала. на валике с помощью шпонки установлена шестерня привода масляного насоса, находящаяся в постоянном зацеплении с шестерней коленчатого вала дизеля. Валик ведущей шестерни вращается в двух втулках, одна из которых запрессована в корпус насоса, а другая – в крышку. Для обеспечения соосности опор валика ведущей шестерни корпус и крышка масляного насоса штифтуется совместно, поэтому перестановка крышки с одного корпуса в другой не допускается.

Ведущая шестерня насоса напрессована на валик в горячем состоянии. Распрессовка шестерни с валиком запрещена. Масло засасывается насосом через масллоприемник.

На корпусе насоса со стороны нагнетающего отверстия расположен предохранительный клапан, который предупреждает повышение давления масла в системе при пуске холодного дизеля, когда масло имеет повышенную вязкость.

Центрифуга

Для очистки масла на дизеле установлен фильтр – полнопоточная масляная центрифуга.

Основной частью центрифуги является ротор, вращающийся на оси. Ось установлена на роторе в корпусе центрифуги и имеет шлифованные шейки, из которых две являются опорами вращающегося ротора, а третья, средняя, служат для разделения полостей очищенного и неочищенного масла. Внутри оси выполнено ступенчатое сверление для подвода масла в полость ротора для установки маслоотводящей трубки. Во время вращения ротора благодаря различным диаметрам верхней и нижней шеек оси возникает осевая сила которая несколько приподнимает ротор, в результате чего уменьшается трение в подпятнике нижний оси. Подъем ротора ограничивается шайбой закрепленной на оси гайкой. Сверху ротор закрыт стальным штампованным колпаком, который плотно прижимается к корпусу центрифуги гайкой. Уплотнение стыка колпака с корпусом обеспечивается прокладкой.

Ротор центрифуги состоит из остова и крышки, отлитых из алюминиевого сплава. Герметичность между крышкой ротора и остовом достигается установкой резинового кольца. Ротор балансируют. Чтобы не нарушилась балансировка ротора при его разборке крышка фиксируется относительно остова с помощью установочного штифта. В бобышках остова ротора ввернуты две форсунки с калиброванными сопловыми отверстиями. В нижней части остова двумя винтами закреплен маслоотражатель и насадок, препядствующие смыву отложений со стенок ротора струей входящего масла.

В нижней части корпуса центрифуги размещен перепускной клапан, который при запуске холодного дизеля направляет поток масла в главную масляную магистраль, минуя центрифугу и радиатор, обеспечивая тем самым необходимое давление в системе.

На специальной площадке блок – картера установлен сливной клапан, которы поддерживает заданное давление в системе, пропуская избыток масла, подаваемый масляным насосом, в нижнюю крышку картера дизеля.

Масляный фильтр турбокомпрессора

Для дополнительной очистки масла, поступающего в ТКР на дизелях с турбонаддувом установлен масляный фильтр сетчатого типа, состоящий из литого чугунного корпуса, стального штампованного колпака и разборного фильтрующего элемента. В дно колпака ввернута и приварена шпилька, которая служит осью для фильтрующего элемента. На верхней конец шпильки навернута гайка, с помощью которой колпак с фильтрующим элементом крепится к корпусу.

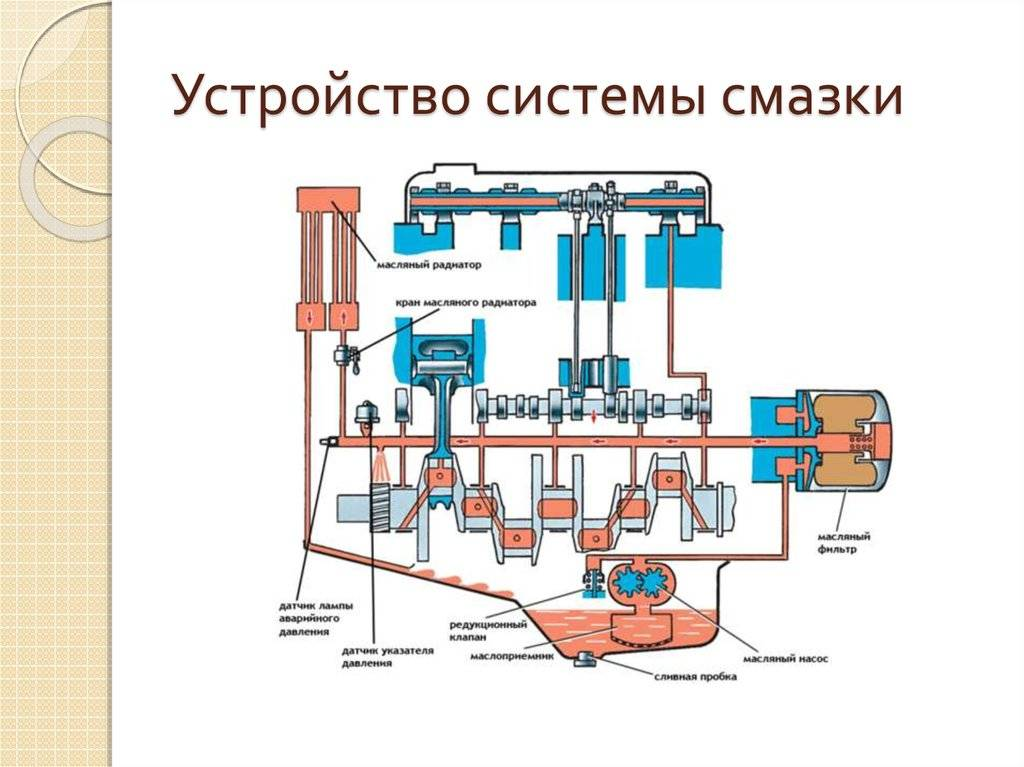

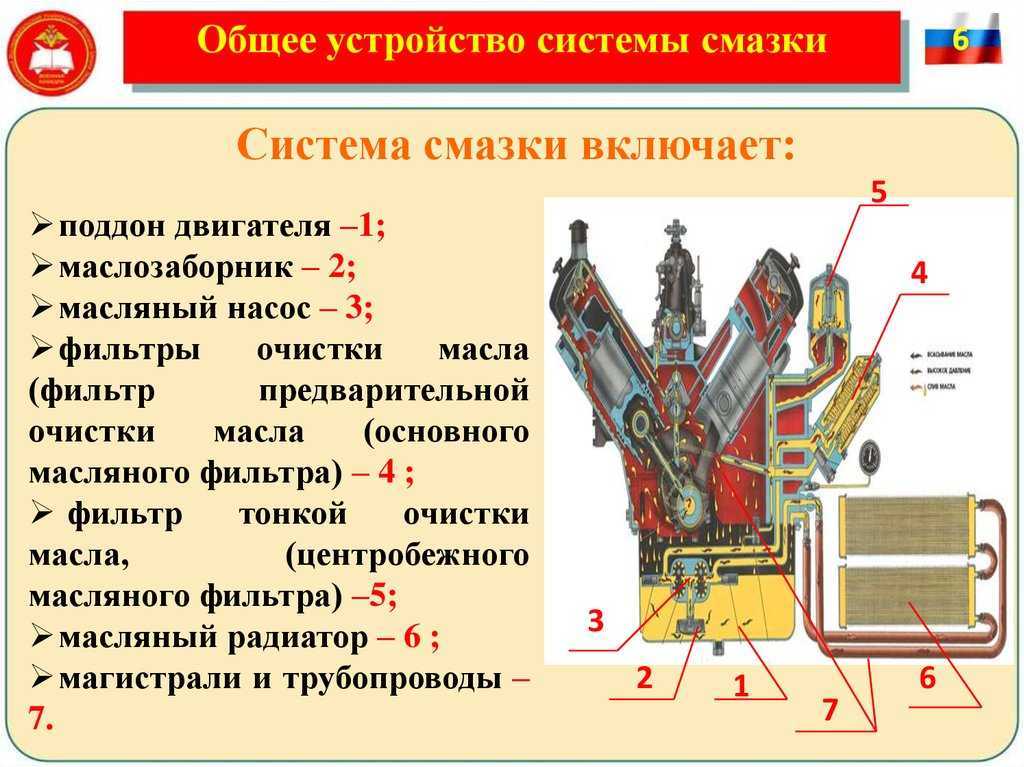

Устройство системы смазки

Для чего предназначена данная система разобрались, теперь настало время изучить ее устройство. У каждого автомобиля – своя система смазки, поэтому ее конструктивные составляющие могут существенно отличаться друг от друга. Она может дополняться какими-то элементами, а может и вовсе не иметь нижеперечисленные компоненты, но, как правило, для современных систем характерно наличие следующих элементов:

Картер с поддоном. Поддон – это самая нижняя часть силовой установки. К картеру он прикрепляется при помощи болтов и уплотнительных прокладок и служит своего рода «хранилищем» для рабочей жидкости. В поддоне происходит ее охлаждение и «успокоение» — благодаря специальным перегородкам моторное масло перестает волноваться при движении транспортного средства по неровностям.
Фильтр. Фильтрующий элемент в системе смазки служит местом, куда рабочая жидкость «приносит» ухудшающий работу силовой установки мусор. Это может быть нагар, копоть, попавшая извне пыль, металлическая стружка и прочие загрязняющие вещества. После засорения фильтра, моторное масло начинает быстро терять свои свойства из-за чрезмерного количества грязевых частиц, что приводит к потере мощностных показателей всего автомобиля. Чтобы не допустить губительные для двс последствия, необходимо своевременно проводить замену рабочей жидкости и не забывать менять фильтрующие элементы.

Масляной фильтр

Масляный насос. Без насоса работа механизма не была бы возможна: именно он создает требуемое давление внутри установки и «заставляет» рабочую жидкость воздействовать на механизмы. В автомобилях применяется два вида насосов – шестеренчатые и роторные. Первый вид агрегатов обеспечивает подачу масла с постоянным давлением, роторный – допускает изменение силы подачи. Внутри моторного отсека создается давление от 2 до 16 атмосфер.
Радиатор. Данный элемент системы смазки двигателя обеспечивает охлаждение моторного масла. Причем охлаждение может быть двух видов – жидкостное и воздушное.
Редукционные и перепускные клапаны. Эти элементы позволяют уменьшать давление, если его показатель превышает установленную норму. Устанавливаются данные элементы внутри силовой установки рядом с масляным насосом, фильтром и т.д. и активируются благодаря срабатыванию специальных датчиков. Например, при засорении фильтра перепускной клапан пускает рабочую жидкость в обход ему, чтобы не допустить остановку всего двигателя.
Датчики давления и температуры масла. Именно благодаря им бортовой компьютер узнает о работоспособности системы. Датчик давления устанавливается в центральной магистрали и осуществляет замер основного параметра. В случае отклонения его от нормы, на приборной панели автомобиля загорается индикатор.
Каналы смазки. Не трудно догадаться для чего используются данные элементы: они обеспечивают подачу моторной жидкости к взаимодействующим механизмам.
Главная магистраль. Осуществляет поступление масла от насоса к фильтру. Благодаря большому сечению магистраль сохраняет циркуляцию жидкости на нужном уровне. Также, благодаря магистрали осуществляется смазывание подшипников коленчатого вала.

В зависимости от конструктивных особенностей транспортного средства, современная смазочная установка может быть дополнена иными компонентами.

https://youtube.com/watch?v=UgrioKqBeqU

Что такое центрифуга двигателя

Фильтр очистки масла (рис. 1) центробежный, с реактивным приводом, включен в систему смазки последовательно

Подаваемое насосом двигателя масло из канала через кольцевой и радиальные каналы поступает под вставку 7.

Отсюда часть масла через сетчатый фильтр 6, предохраняющий жиклеры от засорения, подается к двум жиклерам 1, а другая часть масла, пройдя через отверстия во вставке, подвергается очистке от грязи в центрифуге.

Корпус 3 центрифуги вращается за счет реактивной силы, создаваемой струей масла, вытекающей из корпуса через два жиклера 1.

При давлении масла 3—4 кГ/см 2 корпус вместе с находящимся в нем маслом вращается со скоростью 5000—6000 об/мин.

Под действием возникающих центробежных сил механические частицы, находящиеся в масле, отбрасываются к боковым стенкам крышки 5 корпуса, где они откладываются, образуя плотный осадок.

Этот осадок удаляют с крышки корпуса при чистке центрифуги.

Очищенное масло, обогнув сверху вставку 7, через радиальные отверстия в верхней части корпуса 3 центрифуги, кольцевой канал и радиальные отверстия в верхней части оси 9 и трубку 18 поступает в корпус масляного фильтра 21 и затем в распределительную камеру блока двигателя.

В корпус фильтра 21 встроен перепускной клапан 23, отрегулированный на перепад давлений 0,8—1 кГ/см 2 .

Перепускной клапан предназначен для пропуска части масла в распределительную камеру, минуя центрифугу, при значительном износе подшипников двигателя в связи с увеличением расхода масла.

Часть масла также может походить через перепускной клапан при пуске двигателя из-за большой вязкости холодного масла.

Вращение центрифуги проверяется на слух. При остановке двигателя исправная центрифуга продолжает вращаться еще 2—3 мин; при этом слышен своеобразный звук.

Очистку центрифуги надо производить одновременно со сменой масла в картере двигателя.

Ранее устанавливались фильтр грубой очистки пластинчато-щелевой, включенный в систему последовательно, и фильтр тонкой очистки центробежный с реактивным приводом (центрифуга), включенный в систему параллельно.

Для очистки центрифуги надо остановить двигатель и дать стечь маслу из центрифуги, для этого требуется от 20 до 30 мин.

Снятие крышки 5 корпуса до полного опорожнения центрифуги приведет к вытеканию масла на двигатель.

Для очистки центрифуги необходимо:

1) отвернуть гайку 15 кожуха и снять кожух 8;

2) отвернуть пробку 22 и вставить в отверстие большой бородок, удерживающий корпус от вращения;

3) отвернуть гайку 14 крышки свечным ключом, снять крышку 5. корпуса вместе с гайкой 14;

4) очистить крышку от отложений грязи;

5) после очистки промыть крышку в бензине или керосин

6) снять вставку центрифуги 7, промыть ее в бензине или керосине;

7) снять сетчатый фильтр 6, промыть его в бензине или керосине и продуть; при сильном засмолении сетки фильтра, если ее нельзя очистить, а также при ее разрывах сменить сетчатый фильтр;

очистить от грязи прокладку 2 кожуха;

9) промыть кожух 8; повреждение прилегающего к прокладке 2 торца кожуха недопустимо, так как приводит к течи масла;

10) промыть гайку 15 крепления кожуха.

Сборку производить в обратной последовательности. Сетчатый фильтр 6 установить, как показано на рис. 1, обеспечив его центрирование на буртике корпуса 3 центрифуги.

Перед установкой кожуха необходимо проверить, легко ли вращается от руки центрифуга. Гайку 15 кожуха затягивать только от руки.

Запрещается отвертывать гайку 16 на оси центрифуги и снимать корпус центрифуги с оси для очистки центрифуги от отложений грязи во избежание повреждения подшипников скольжения корпуса центрифуги.

Только в случае неудовлетворительного вращения корпуса 3 на оси 9 необходимо после снятия с центрифуги крышки 5 корпуса отвернуть гайку 16 на оси, снять шайбы и корпус 3 с оси и проверить состояние узла ось— втулка.

При снятии корпуса с оси нужно принять меры против выпадения упорного кольца шарикового подшипника 19 в корпус 21 фильтра, при засорении втулок надо промыть их в бензине или керосине.

Одновременно необходимо проверить состояние отверстий жиклеров 1. В случае их засорения прочистку нужно вести таким образом, чтобы не повредить калиброванного отверстия жиклера.

Установку корпуса 3 без крышки на ось 9 вести в обратной последовательности.

После очистки, и окончательной сборки проверить вращение центрифуги на прогретом двигателе на слух.

Кроме очистки масла в фильтре, в двигателе предусмотрена центробежная очистка масла в ловушках (грязесборниках), выполненных в шатунных шейках коленчатого вала.

Очистка масла в грязесборниках особенно эффективна в период приработки трущихся поверхностей. Грязесборники следует очищать при ремонте двигателя.

Масляный фильтр на Лада Веста: описание

Масляный фильтр на Lada Vesta служит, для того чтобы осуществлять качественную очистку моторной смазки от грязи, примеси, понижающей давление с вязкостью и качеством масла. Отличается по размеру, креплению, давлению открытия перепускного клапана, в зависимости от года выпуска. Имеет свои уникальные конструктивные особенности.

Конструктивные особенности и месторасположение

Масляный фильтр имеет металлическую основу разнообразной формы (зачастую представлен в виде многогранного стакана), бумажный наполнитель, который свернут гармошкой и пропитан специальным веществом. Также оснащен прижимной пружиной, перепускным обратным клапаном, выпускным каналом и резиновым уплотнителем.

Находится внизу у моторного отсека справа. Подойти к нему можно из-под дна автомобиля, через верх.

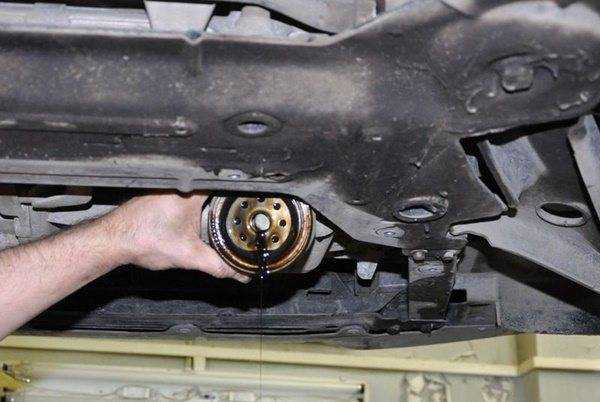

Во время замены следует использовать специальный цепной ключ, служащий съемником масляного фильтрующего элемента. При работе двигателя повышается температура, и резинка уплотнителя присоединяется плотно к цилиндру. В результате взять ее с помощью рук невозможно. Есть риск получить серьезный ожог.

Принцип работы

Двигатель включает в себя большое количество подвижных деталей, которые трутся друг о друга при работе автомобиля. Работая на высоком температурном режиме, сила трения повышается. Износ всех механизмов повышается. Моторное масло выводит избыток тепла и чистит поверхности от продуктов отхода. Фильтр пропускает масло с помощью наполнителя. Этот процесс непрерывен до тех пор, пока не будет остановлен силовой агрегат.

Срок службы расходника

По регламенту от производителя, расходник будет служить до достижения автомобиля отметки в 14 тысяч пройденных километров. Также он будет служить до отметки в 3 тысячи километров при первом ТО. На практике, срок службы расходника сокращается в два раза из-за климатических условий, повышенной запыленности, загазованности, низком качестве горючего, моторной жидкости и очистителя.

Стоит указать, что срок службы расходника напрямую зависит от качества моторного масла, коэффициента его вязкости и стандартной маркировки. Также он зависит от стиля вождения автомобилиста, температурного режима использования авто, герметичности охладительной системы, целостности прокладки ГБЦ и качества очистителя.

Признаки износа и засорения

Из признаков износа и засорения можно выделить появление на приборной панели соответствующего индикатора о поломке двигателя, показателя низкого давления на механическом датчике, повреждения и деформации металлического корпуса очистителя вследствие разгерметизации и утечки жидкости. Также признаком необходимости замены масляного фильтра является появление неприятного запаха и протечек под днищем.

Виды масляных фильтров

По принципу действию, способу подключения к смазочной системе автомобиля и конструкционным особенностям можно выделить несколько разновидностей фильтров.

Полнопоточный

Устройство этого типа пропускает полный объем моторной жидкости, закачиваемой насосом. Такой режим работы обеспечивается последовательным подключением устройства к системе смазки двигателя. Полнопоточное изделие – наиболее простое в плане конструкции, отличающееся большой скоростью очистки. Минус – относительно быстрое засорение материала. В этом случае в работу включается клапан, пропускающий масло без фильтрации, однако мотор не испытывает недостатка в смазке (пусть и не очищенной), что гораздо лучше, чем ее полное отсутствие.

Частичнопоточный

Изделия с такой конструкцией работают параллельно с системой смазки автомобиля. Через подобное изделие проходит не все масло, а только его часть. Это способствует более качественному очищению моторной жидкости. Однако несколько возрастает риск падения давления в двигателе в случае критического и быстрого загрязнения фильтра.

Комбинированный

Как понятно из названия, это устройство сочетает в себе «способности» двух вышеописанных изделий. Здесь 90% масла пропускается сквозь полнопоточный фильтр, а 10% — через частичнопоточный. Подобная технология позволяет очищать масло почти на 100%, что увеличивает эксплуатационный ресурс силовой установки.

Масляная центрифуга

Это особый тип фильтра, применяемого в грузовиках, тракторах, некоторых видах строительной и дорожной техники. Здесь очистка осуществляется благодаря использованию центробежных сил. Главные элементы конструкции – ротор с осью, ввернутой в днище изделия. Как работает масляный фильтр этого типа? Насос заполняет его под давлением, загоняя моторную жидкость в ротор сквозь осевые отверстия. Затем масло с большой скоростью «врывается» в жиклеры и устремляется к стенкам крышки. В итоге, благодаря возникновению реактивной силы, ротор начинает вращаться, при этом все загрязнения выпадают в виде осадка дно крышки, а отфильтрованное таким способом масло поступает в магистраль. Когда-то центрифуги ставили и на легковой транспорт.

Немецкий масляный фильтр SCT Germany

Продукция немецкого производителя «Mann» пользуется популярностью на российском авторынке и в странах СНГ. Масляные фильтры немецкой компании получают положительные отзывы от Российских потребителей.

Основные достоинства SCT Germany:

Относительно низкая цена.
Доступность приобретения (имеется возможность купить в любой специализированной торговой точке России).
Отличное фильтрование моторного масла.

Основной недостаток: Высокий процент вероятности преждевременного выхода из строя. Часто случается, когда некоторые фильтры SCT ломаются раньше заявленного эксплуатационного срока. В этом причина расположения модели SCT Germany на пониженной ступени в рейтинге.

Увеличение эффективности работы двигателя

При работе двигателя происходит смешивание масла с другими жидкостями и газами, а также создается большое количество механических отходов. В результате образуются отстойные вещества и микроскопические частицы, которые могут негативно повлиять на работу двигателя и привести к его поломке.

Чтобы предотвратить это, в систему смазки двигателя устанавливают центрифугу. Ее основная функция — разделение масла и отстоя. Центрифуга вращается со значительной скоростью, создавая центробежную силу, которая отделяет загрязнения от масла. Затем чистое масло возвращается в систему смазки, а отстой остается в специальном разделителе.

Преимущество использования центрифуги заключается в том, что она позволяет очищать масло непрерывно в процессе работы двигателя. Благодаря этому, масло сохраняет свои смазывающие свойства и долговечность, что в свою очередь позволяет увеличить эффективность работы двигателя и продлить его срок службы.

Преимущества установки центрифуги в автомобиле:
1. Улучшение качества и чистоты масла.
2. Увеличение эффективности работы двигателя.
3. Уменьшение износа двигателя и повышение его надежности.
4. Повышение экологической чистоты работы двигателя.

Улучшение системы смазки

Масло в двигателе автомобиля не только смазывает движущиеся части, но и играет роль в охлаждении и очистке. Однако со временем в масле накапливаются отстой и частицы, которые могут негативно повлиять на работу двигателя

В этом случае важно иметь эффективную систему очистки масла

Центрифуга, установленная в системе смазки автомобиля, функционирует как разделитель между маслом и отстоем. Когда масло проходит через центрифугу, она создает силу, вызывающую изменение направления движения. Благодаря этому отстой и легкие частицы, такие как металлические стружки, песчинки и пыль, отделяются от масла.

Центрифуга оснащена специальным разделителем, который позволяет частицам и отстою оседать на дне, а чистому маслу проходить обратно в двигатель. Это существенно повышает качество смазки и увеличивает срок службы двигателя.

Еще одним важным преимуществом использования центрифуги в системе смазки является возможность удаления бактерий и других микроорганизмов из масла. Микроорганизмы могут появляться в масле из-за неправильного обслуживания или использования низкокачественного масла. Центрифуга очищает масло от бактерий, повышая его качество и предотвращая возникновение проблемных ситуаций с двигателем.

Таким образом, центрифуга в автомобиле играет важную роль в улучшении системы смазки. Она способна эффективно разделять масло и отстой, а также очищать масло от частиц и бактерий. Это позволяет улучшить работу двигателя и продлить его срок службы.

Уменьшение износа двигателя

Центрифуга осуществляет действенное разделение жидкости и твердых частиц. Она помогает очистить масло, удаляя отстой и примеси, которые могут снизить его эффективность. В результате, двигатель работает более эффективно и износ его деталей снижается.

Основной принцип работы центрифуги заключается в использовании силы тяжести. Частицы разделителя разделяются на твердые и жидкие, поскольку жидкость имеет меньшую плотность и под действием силы тяжести перемещается в одном направлении, а твердые частицы — в другом.

Таким образом, центрифуга позволяет избавиться от отстоя и примесей в масле двигателя, обеспечивая его более длительный срок службы и сохранение высокой производительности. Это является одним из преимуществ установки центрифуги в автомобиль.

Снижение риска образования отложений

Благодаря центрифуге, риск образования отложений в двигателе снижается значительно. Отсутствие отложений играет важную роль в поддержании естественного окружения для масла и остальных жидкостей в автомобиле. Постепенно образующиеся отложения могут привести к забиванию фильтров и других элементов системы.

Центрифуга способна эффективно удалять из жидкостей различные примеси, включая частицы металла, пыль и бактерии. Это позволяет сохранить чистоту масла и других жидкостей, что в свою очередь способствует более эффективной работе автомобиля и продлевает срок службы двигателя.

Благодаря использованию центрифуги в автомобиле, внутренние поверхности двигателя остаются свободными от отложений и примесей, что способствует более эффективному охлаждению и снижает риск выхода из строя ключевых элементов системы.

Таким образом, наличие центрифуги в автомобиле положительно влияет на сохранение чистоты жидкостей и снижение риска образования отложений, что способствует более надежной и долговечной работе двигателя.

Масляный фильтр

Масляный фильтр со сменным фильтрующим элементом

Масляный фильтр служит для очистки масла от твердых частиц продуктов изнашивания деталей двигателя, нагара и т. п. Загрязненное масло вызывает ускоренное изнашивание двигателя и засоряет каналы смазочной системы. Масляные фильтры называют полнопоточными, если через них проходит все масло, и неполнопоточными, если через них проходит только его часть. Неполнопоточные фильтры применяют как дополнительные к основным — полнопоточным для более тонкой очистки масла. Масляный фильтр может быть сменным, и его нужно заменять новым при каждой замене масла или иметь сменный только фильтрующий элемент. В большинстве двигателей легковых автомобилей применяют полнопоточные сменные фильтры (рис. 2.43), хотя встречаются конструкции, в которых заменяют только фильтрующий элемент.

Конструкция центробежного масляного фильтра (центрифуги): 1 — корпус; 2 — колпак ротора; 3 — ротор; 4 — колпак фильтра; 5 — гайка крепления колпака ротора; 6 — упорный шарикоподшипник; 7 — упорная шайба; 8 — гайка крепления ротора; 9 — гайка крепления колпака фильтра; 10 — верхняя втулка ротора; 11 — ось ротора; 12 — экран; 13 — нижняя втулка ротора; 14 — палец стопора; 15 — пластина стопора; 16 — пружина стопора; 17 — трубка отвода масла

В смазочных системах грузовых автомобилей часто применяют по два фильтра: один — полнопоточный со сменным фильтрующим элементом, второй — неполнопоточный центробежный (центрифуга). Центробежный фильтр (центрифуга) приводится в действие за счет реактивных сил масла, вытекающего под давлением из специальных сопел (жиклеров), направленных в разные стороны. Вращающийся с большой скоростью вместе с соплами колпак, находящийся внутри корпуса фильтра, заполнен маслом, из которого за счет центробежных сил удаляются твердые частицы, которые оседают на внутренней поверхности колпака. Центробежные фильтры очень Хорошо очищают масло, но только по массовому признаку. Например, частицы сажи ими улавливаются плохо, т. к. массы сажи и масла близки по величине.

Устройство неразборного (а) и разборного (б) полнопоточного объемноадсорбирующего масляного фильтра: 1 — корпус; 2 — штора (фильтрующий элемент); 3 — перепускной клапан; 4 — противодренажный клапан; 5 — противосливной клапан; 6 — путь масла при открытии перепускного клапана; 7 — канал слива масла в картер при замене фильтрующего элемента

Фильтрующие элементы полнопоточных фильтров изготавливают из пористого материала (бумаги, пористого картона, синтетических материалов). В случае засорения пор фильтрующего элемента его пропускная способность ухудшается. Для того чтобы в главной масляной магистрали не произошло падения давления масла, внутри фильтра имеется перепускной клапан. Перепускной клапан открывается при определенном значении давления внутри фильтра и обеспечивает проход масла в двигатель, минуя фильтрующий элемент. Следует отметить, что лучше подавать в двигатель неочищенное масло, чем допустить падение давления в системе смазки. Перепускной клапан может открываться также в случае чрезмерного загустевания масла при холодном пуске двигателя. Имеются конструкции фильтров, в которых установлены два перепускных клапана. Иногда используются специальные датчики, сигнализирующие о засорении масляного фильтра. Дренажный клапан, установленный на входе в фильтр препятствует вытеканию масла из фильтра после остановки двигателя, чтобы при последующем пуске не терялось время на заполнение корпуса фильтра и двигатель не испытывал масляного голодания.

Подробнее о масляных фильтрах можно прочесть в главе Масляный фильтр подробно
