Станки типа СБУ

На горных предприятиях, где требуется после взрыва получать более равномерный по фракционному составу материал и без переизмельчения, например на щебеночных карьерах, применяют частую сетку взрывания при меньших диаметрах скважин – от 105 до 160 мм. Наиболее продуктивно на крепких породах, например на гранитах, бурение такого диаметра производят станками типа СБУ. Эти станки широко востребованы и при обуривании труднодоступных участков, при работе в сложных горногеологических условиях, на стесненных рабочих площадках.

Физика процесса ударно-вращательного бурения схожа с шарошечным бурением. Отличие – в способе создания усилия на рабочем инструменте. Долото для СБУ снабжено твердосплавными зубками с рабочей поверхностью сферической формы, которые внедряются в породу при ударном воздействии, передаваемом на долото погружным пневмоударником или гидроударником через буровой став. При этом вращатель бурового станка непрерывно поворачивает буровой став, обеспечивая тем самым рассредоточенное внедрение зубков по всей поверхности забоя скважины. При внедрении зубков в разрушаемом породном слое возникают максимальные напряжения сдвига, вокруг зубков происходит скол чешуек, которые удаляют из скважины сжатым воздухом.

Корпус долот для ударно-вращательного бурения состоит из головки и хвостовика, выполняемых сплошными. По форме головок они могут быть лезвийными или штыревыми (со сплошной забойной поверхностью, покрытой зубками). Различаются и способы продувки – центральная, внецентренная и внешняя. Долота могут быть многолезвийные, их стойкость выше, чем однолезвийных долот. Лезвийное долото К-105К имеет выемку в центральной части. При бурении в центре образуется керн, который затем разрушается штырем, расположенным между четырьмя лезвиями. Энергоемкость бурения при этом снижается, а скорость бурения возрастает.

Многие годы на карьерах успешно эксплуатируются станки модели СБУ-100Г-35 Кыштымского машзавода. Эта модель оснащена гусеничным ходом и состоит из следующих узлов: рабочий орган, шарнирно закрепленный в передней части станка, включающий в себя пневмоцилиндр подачи, оснащенный направляющими, по которым перемещается вращатель. Механизм подачи пневмопоршневой, включает неподвижный цилиндр и подвижной шток, связанный с плитой вращателя.

Вращатель состоит из асинхронного двигателя мощностью 4 кВт и планетарного двухступенчатого редуктора. Гусеничный ход представляет собой две тележки с индивидуальным приводом на каждую гусеницу. Привод хода – асинхронный двигатель и червячный редуктор с тормозным устройством. Источник питания станков – компрессорная станция и электрическая сеть 380 В. Модификации станка: СБУ-100Н-35 – на салазках, СБУ-100П-35 – на пассивном пневмоколесном ходу. На базе станка в свое время были созданы новые образцы – СБУ-100Г-50 и 2СБУ-100Н-32.

Более мощный СБУ-125А-32 включает уже цепную систему подачи, мачту (длина штанг более 4 м) и кассетирующее устройство для механизированной сборки-разборки бурового става. Вращатель состоит из двухскоростного электродвигателя и планетарного редуктора. Гусеничный ход с индивидуальным приводом на каждую гусеницу.

Погружные пневмоударники представляют собой цилиндр с поршнем-ударником, с бесклапанной системой. Двигаясь в цилиндре, поршень сам перекрывает окна циркуляции сжатого воздуха, совершая колебательные движения и нанося удары по хвостовику буровой коронки. На современных станках широко применяются гидроударники, которые устанавливают на самом станке совместно с гидровращателем, и удары на коронку при этом передаются через весь буровой став. Однако такая схема эффективна при небольших глубинах бурения, так как энергия удара теряется за время прохождения по буровому ставу.

Буровая установка Sandvik Rhino 400

Буровой станок Rhino 400 предназначен для бурения восстающих скважин с высокой точностью (0,5% от длины скважины) 1000-2100 мм в диаметре. Рама установки имеет коробчатую конструкцию и отличается высокой жёсткостью. При ведении буровых работ ось восстающей скважины располагается немного в стороне от основания установки, что даёт возможность бурения сквозных скважин и извлекать расширительную головку сверху экономя время. Для удобства работы с буровыми трубами Sandvik Rhino комплектуется манипулятором подающим трубы к патрону. Редукторная передача установки Sandvik Rhino 400 прямозубая для снижения высоты установки. В зависимости от потребности заказчика возможна комплектация на гусеничном ходу, на рельсовой тележке или на салазках. В рабочее положение станок переводится при помощи гидроцилиндров и не требует спец оборудования для монтажа.

Преимущества.

• Пульт дистанционного управления для повышения безопасности работ.
• Для проведения работ достаточно одного человека, практически все процессы механизированы.
• Высокая надёжность запасных частей и компонентов Sandvik позволяют справится с работами любой сложности.

Технические характеристики.

Параметры	Sandvik Rhino 400
Диаметр восстающей выработки, м (футов)	1,0 – 2,1 (3 – 7)
Диаметр буровой штанги, мм (дюймов)	203 – 254 (8 – 10)
Длина буровой штанги, м	1,2
Диаметр передовой скважины, мм (дйюмов)	229 – 279 (9 – 11)
Момент разбуривания, кН-м (фунт- сил на фут)	75 – 90 (55000 – 66000)
Усилие разбуривания, кН (фунт- сил)	1920 – 2000 (432000 – 450000)
Установленная мощность, кВт	115 — 137
Главный привод	Гидравлический
Максимальная высота, м	3,2 – 3,7
Ширина без механизма подачи штанг, м	1,5 – 1,7
Глубина, м	<3,1
Масса, т	8,5 — 10
Углы бурения	0 — 90°

Третья категория буровых установок, нашего производства — (РУЧНАЯ СЕРИЯ)

Переносные буровые установки. Преимущественная область их применения – бурение на малые глубины малым диаметром, при инженерных изысканиях, бурения для поиска воды, картировании или сейсморазведке в труднодоступных местах. Наше предприятие выпускает малогабаритные установки четырёх наименований:

•УКБ-12/25;                                                •УКБ-12/25-01;                                                 •УКБ-12/25-02;

В семействе УКБ базовой установкой является УКБ-12/25. Установка проста в эксплуатации и надёжна. Может бурить скважины глубиной до 15 метров (при колонковом бурении – до 25 метров). Габариты в транспортном положении – 1800х1000х600 мм.

Усовершенствованная модель – бурильная установка УКБ-12/25-01. Установленный на ней двигатель с воздушным охлаждением имеет повышенную мощность и развивает крутящий момент до 400 Нм. Габариты в транспортном положении – 2000х1050х900 мм.

Следующей в этом модельном ряду стоит ручная буровая установка УКБ-12/25-02. В качестве привода используется электромотор с редуктором. Масса установки без бурового оборудования – 162 кг. Габариты в транспортном положении – 1900х900х600 мм.

Буровая установка Atlas Copco Robbins 123RH C

Преимущества

• В отборник встроена коробка передач, что позволяет разбирать на более мелкие компоненты приводной механизм без ослабления подшипников. Это экономит время на транспортировку и техобслуживание, а также облегчает перемещение станка по небольшим подземным туннелям;
• Эффективную реакцию крутящего момента обеспечивает усиленная опора с направляющими ползуна;
• VF-привод или гидравлический привод позволяет контролировать крутящийся момент и регулировать частоту вращения;
• Наличие стандартных функций бурильного станка: встроенная блокировка, автоматическая смазка резьбы, система антизаклинивания бурового става, расширения пилотной скважины и равномерное увеличение мощности.

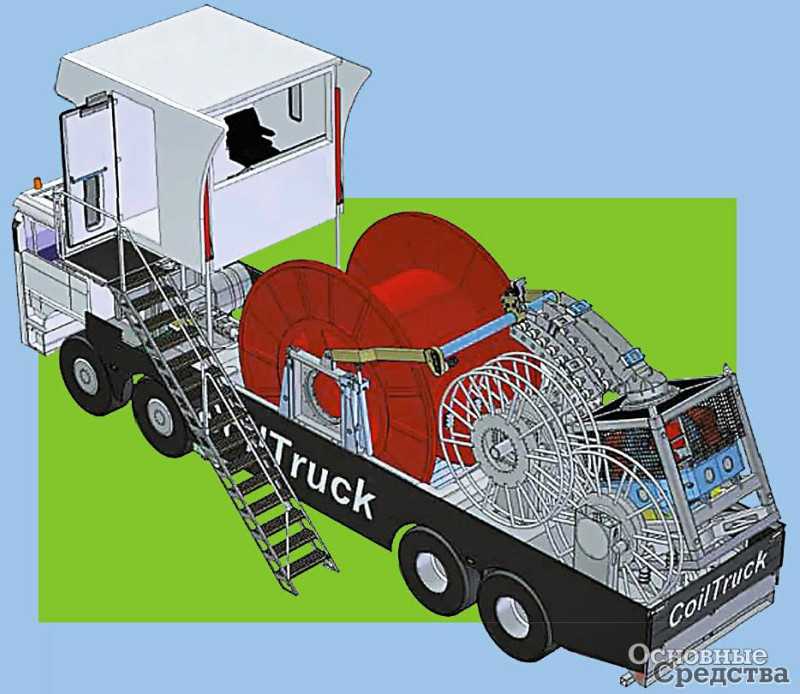

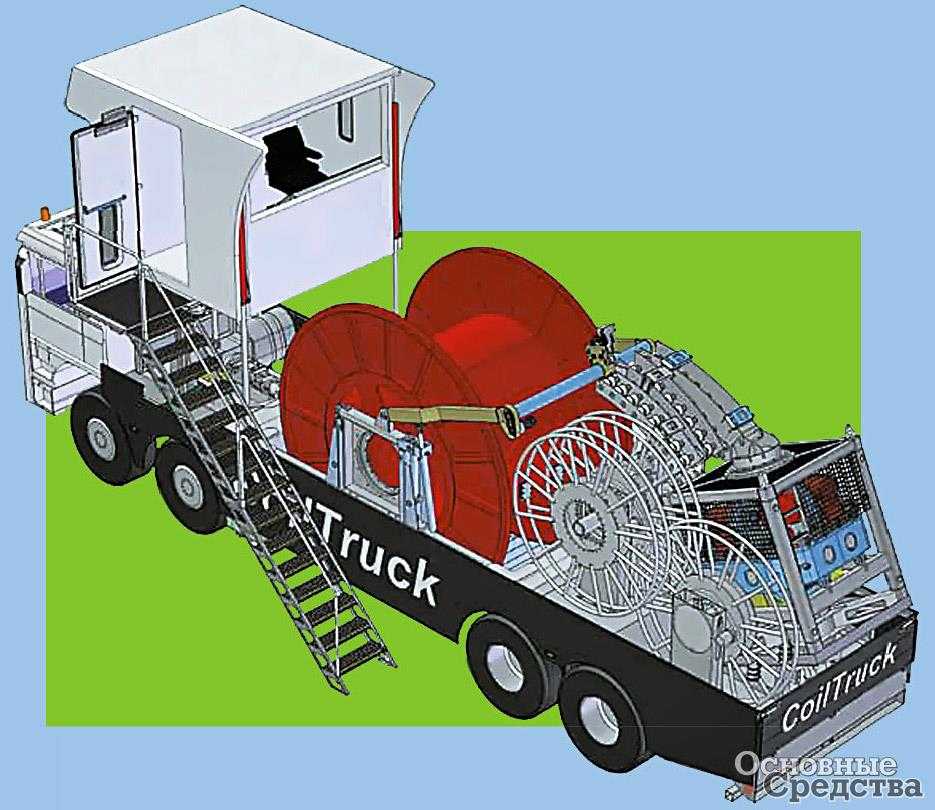

Колтюбинговое шасси Terberg для российских нефтяников

Голландская фирма ASEP, производитель нефтегазового оборудования, приобрела полноприводное шасси КамАЗ под монтаж своей установки. Для будущего монтажа выбрали небольшого автопроизводителя Terberg Benschop B.V. Так у голландской фирмы появилось в модельном ряду новое специализированное шасси Coil Truck 8х8, укомплектованное двигателем Volvo D13A мощностью 440 л.с., механической коробкой передач ZF 16S2225TO, раздаточной коробкой ZF-Steyr VG2700 и осями фирмы Axle Tech. Для привода колтюбинговой установки используется дополнительный двигатель Volvo PTO.

На этом специальном транспортном средстве между второй и третьей осями шасси располагается длинный монтажный участок, который может приподниматься или опускаться на 400 мм, для чего конструкторы Terberg разместили двигатель и раздаточную коробку над третьим мостом шасси.

Колтюбинговое оборудование фирмы ASEP предназначено для ремонта и очистки сверлением нефтяной скважины максимальной глубиной до 10 км. Для этого в установке предусмотрено использование гибкого трубопровода диаметром 1,25 или 2,38 дюйма, который наматывается на барабан.

Автомобиль Coil Truck может работать в очень жестких дорожных и климатических условиях – при температуре от –40 до +50 °С. Для этого по заказу российских нефтяников транспортное средство сделано в арктическом исполнении.

«Иностранцы» на российском рынке

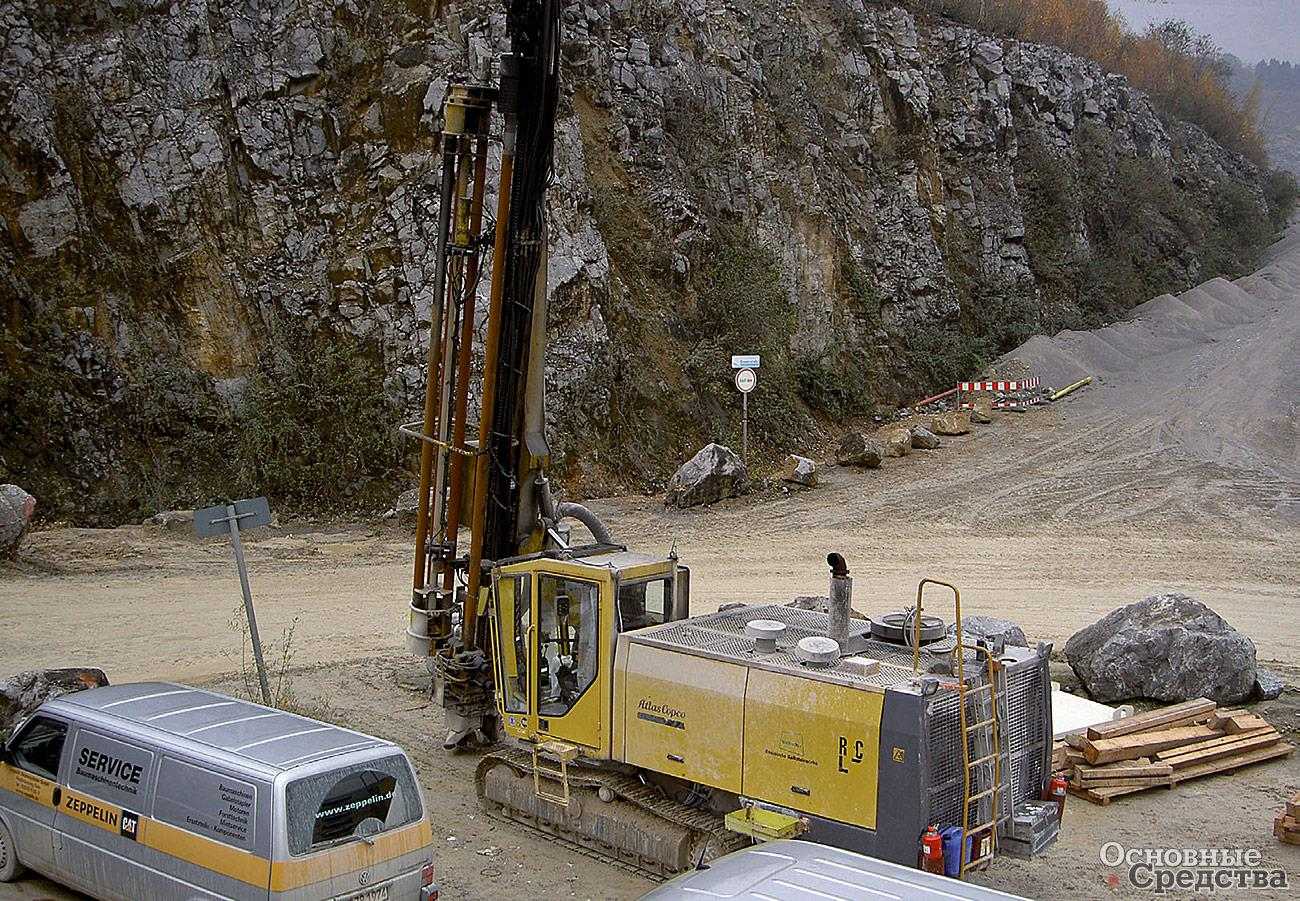

В настоящее время на российском рынке широко представлены буровые станки известных брендов Atlas Copco, Tamrock, Ingersoll-Rand и др. В первую очередь это станки ударно-вращательного действия с дизельным приводом. Такие машины незаменимы при разработке новых месторождений в удаленных районах, где нет развитой инфраструктуры, линий электропередачи. Современные импортные карьерные буровые станки отличаются высокой производительностью и мобильностью, могут работать на площадках со значительными уклонами, не требуют питающих коммуникаций. Станки могут бурить вертикальные, наклонные и даже горизонтальные скважины, находясь при этом на плохо подготовленной площадке. На крупных карьерах с развитыми электросетями продолжают успешно работать станки российского производства, с которыми хорошо знакомы эксплуатирующие службы и нет проблем со снабжением запасными частями.

Диаметр скважины условный, мм	250, 270
Глубина бурения вертикальной скважины, м
Угол наклона скважины к вертикали, град	0; 15; 30
Техническая производительность, м /ч, в породах крепостью f =12…14	15
Напряжение, В	380
Мощность двигателя вращателя (постоянный ток), кВт	60
Мощность двигателя привода гусеничного хода (переменный ток), кВт	2х22
Компрессорная установка	6ВВ-32/7 Казанского компрессорного завода с медным маслоохладителем
Пылеподавление	мокрое
Скорость передвижения, км/ч	0,773
Габаритные размеры, мм, не более, с поднятой мачтой	9200х5450х15 350
То же с опущенной мачтой, мм, не более	15 000х5450х6500
Масса, кг	85 000
По выбору заказчика станок может поставляться со следующими изменениями в базовом исполнении
Диаметр скважин, мм	160, 190, 215
Двигатель вращателя мощностью (постоянный ток), кВт	90; 120
Двигатель привода гусеничного хода (переменный ток с замедлением пуска), кВт	2х22
Двигатель привода гусеничного хода (постоянный ток), кВт	2х35; 2х50
Компрессорная установка	6ВВ-32/8 Сумского компрессорного завода с пластинчатым маслоохладителем из нержавеющей стали, компрессорным агрегатом производства Германии; 6ВВ-32/7 с алюминиевым маслоохладителем
Кабина	виброизолированная, отделяемая от машинного отделения, на трех домкратах
Система пылеподавления	сухая
Конденсаторная батарея для компенсации реактивной энергии

Крепость буримых пород	f =4…18
Диаметр скважины, мм	160; 171; 215
Глубина бурения, м	40
Длина штанги с шагом резьбы 12 мм	8,5
Число штанг	5 (4 в сепараторе)
Углы для наклонного бурения, град	0; 15; 30
Механизм напора и подъема
Способ подачи бурового инструмента на забой	2 гидромотора со встроенными тормозными клапанами
Осевое усилие подачи на забой, кН	235
Осевое усилие подъема буровой головки (скоростной подъем), кН	235
Скорость подачи в рабочем режиме, м/мин	0…3
Скорость подъема-опускания бурового става, м/мин	0…15
Механизм вращения
Привод вращателя	два гидромотора
Крутящий момент бурового снаряда, Н·м (кгс·м)	6867 (700)
Частота вращения долота, мин -1	0…120
Механизм хода
Ходовая тележка	тракторного типа
Гидромотор	2х160 л/мин
Скорость передвижения, км/ч	0…1,3
Преодолеваемый подъем, град	12
Тормоз	дисковый
Компрессорная установка
Производительность, м/мин	25
Давление, МПа	0,7
Гидравлика
Рабочее давление, МПа	220
Домкраты, шт.	трехходовые — 1200 мм
Гидроцилиндры поворота мачты, шт.	2
Подводимое напряжение
Питающее напряжение, В	380
Электрокоммуникации
Электрооборудование гидрораспределителей	24 В, постоянного тока
Суммарная установленная мощность, кВт, не более	385
Пылеподавление
Мокрое, водовоздушной смесью или сухое	водяной бак, насос или циклоны, вентилятор
Машинное отделение
Конструкция	платформенная
Соединение с рамой хода	болтовое
Кабина
Конструкция	теплошумоизолированная на амортизаторах, с кондиционером и обогревателем
Электронный указатель глубины, скорости бурения и др. параметров	на пульте бурения
Мачта
Конструкция	открытого типа, решетчатая из легированной стали
Габаритные размеры
С поднятой мачтой, м	11,5х13,3х6
С опущенной мачтой, м	13,4х6,2х6
Масса станка, т	50
Дополнительное оборудование	сварочный трансформатор, калорифер, устройство регистрирующее основные параметры бурения с возможностью передачи их на диспетчерский пульт, система диагностики основных гидроаппаратов

Станки шарошечного бурения

Самыми распространенными станками шарошечного бурения являются станки СБШ-250МНА-32 (модификация СБШ-250-55), 3СБШ-200-60 (на базе 3СБШ-200Н), 6СБШ-200-32 и их более ранние версии.

Станок СБШ-250 производства ОАО «Рудгормаш» (Воронеж) смонтирован на унифицированном гусеничном ходу УГ-60. На поперечных балках гусеничной тележки установлена рама станка с машинным отделением. В машинном отделении размещены винтовой компрессор, маслостанция, гидронасосы, электрические шкафы и кабина. На мачте смонтированы вращательно-подающий механизм, сепаратор со штангами, механизм развинчивания штанг. Вдоль боковых панелей каркаса мачты расположены направляющие, по которым перемещаются каретки вращателя. Для горизонтирования станка используют три домкрата. На станке СБШ-250МНА-32, который выпускается заводом «Рудгормаш» в настоящее время, установлены тиристорный преобразователь для питания привода вращателя, система автоматического регулирования производительности компрессора, гидропривод повышенной регулируемой производительности, что позволяет более чем вдвое увеличить скорость вспомогательных операций. Предлагается модификация – оборудование станка частотными преобразователями, это дает возможность использовать менее дорогие асинхронные двигатели переменного тока для привода хода и вращателя, а также применить плавный пуск компрессора. Внедрено исполнение станка с двумя сепараторами на мачте для бурения скважин разного диаметра на одной площадке (выбирая соответствующий сепаратор и штанги) на глубину до 50 м.

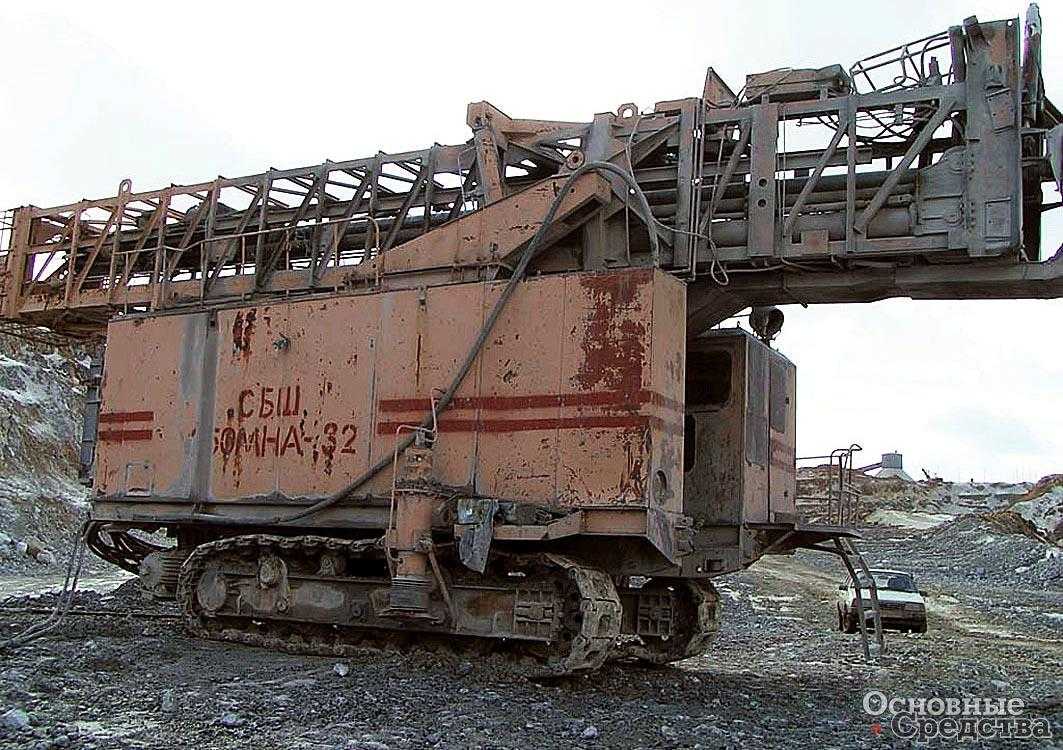

Вызывает интерес модификация СБШ-250МНА-32КП (каркасно-платформенного типа) тяжелого класса для бурения скважин диаметром 250…311 мм на породах крепостью f
≤20. Конструкция станка адаптирована для работ в особо сложных горногеологических условиях. По основным узлам эта машина схожа с СБШ-250МНА-32, оборудована более мощным приводом вращателя и более производительным компрессором (32…50 м 3 /мин).

Более легкие СБШ-160/200-40 и СБШ-160/200-40Д (с дизельным приводом), выпускаемые ОАО «Рудгормаш», являются прямыми конкурентами станков 3СБШ-200-60 и 6СБШ-200-32 ОАО «Бузулуктяжмаш». Станок воронежского завода имеет меньшую массу и применяется для бурения скважин диаметром 160…215 мм, станки бузулукского завода производят бурение скважин диаметром 215…250 мм. Станки имеют определенные конструктивные различия, в частности, механизм подачи воронежского станка выполнен реечным, а бузулукских станков – гидравлическим.

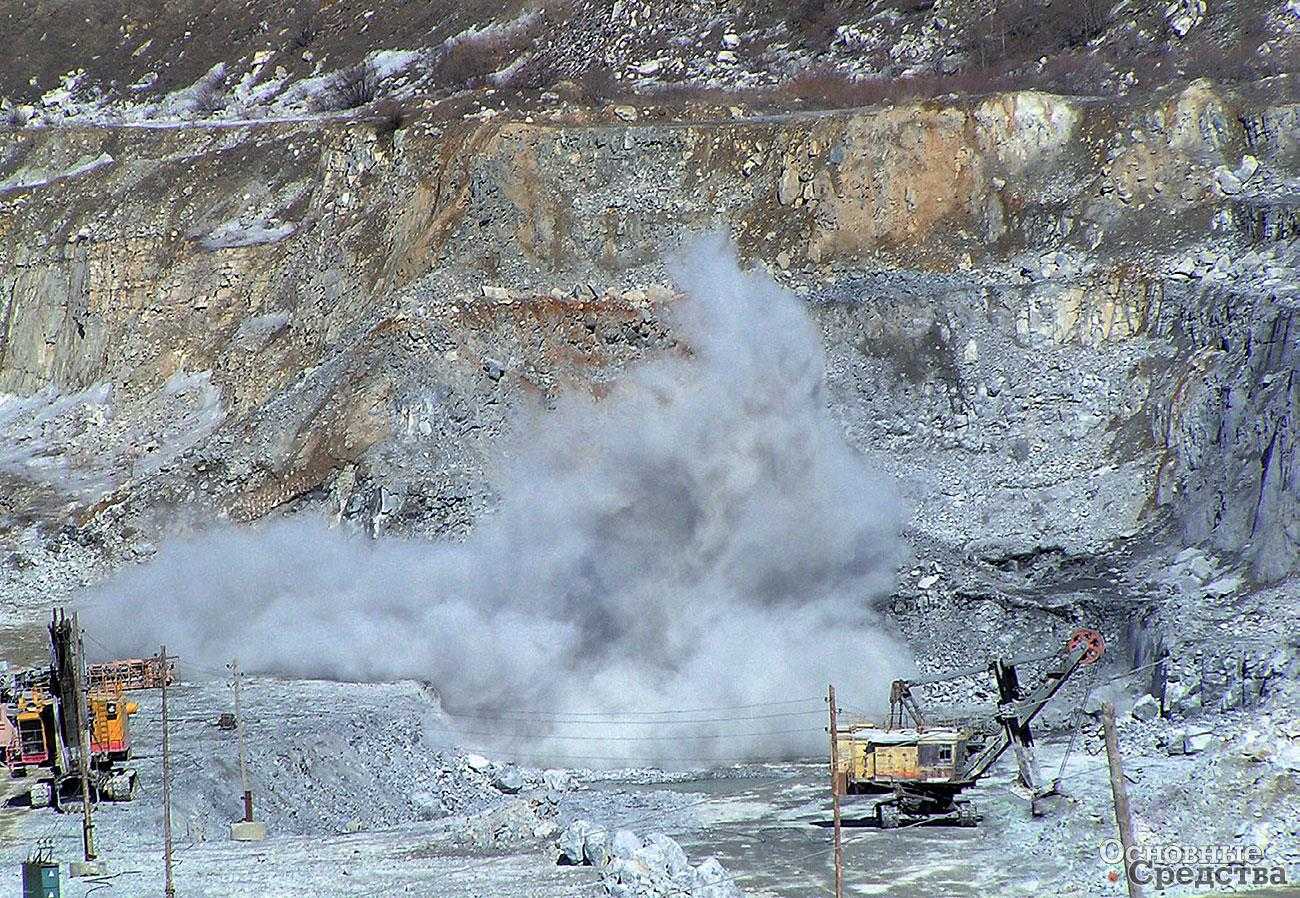

БУРОВЗРЫВНЫЕ РАБОТЫ

Средства огневого взрывания

Для огневого взрывания служат капсюли-детонаторы, огнепро­водный шнур и средства его поджигания. Капсюль-детонатор представляет собой гильзу 1 (рис. 15), в которой запрессовано небольшое количество инициирующего ВВ. Гильзы делают из плотной бумаги …

Ручные пневмосверла и гидросверла

Пневмосверла предназначены для бурения шпуров по углю в шахтах, опасных по газу или пыли, а также в шахтах, разрабаты­вающих крутопадающие пласты, где забойные машины работают на пневматической энергии. Для бурения …

БУРОВЗРЫВНЫЕ РАБОТЫ

П. я. ТАРАНОВ Основной экономической задачей советского народа на ближай­шие 20 лет является, как это указано в Программе КПСС, при­нятой XXII съездом партии, создание материально-технической ба­зы коммунизма. Решение этой задачи …

Классификация способов разрушения горных пород при бурении шпуров и скважин

По характеру разрушения горных пород — бурения шпуров и скважин делятся на механические, физические и комбинированные способы.

Механические разделяют на ударный, вращательный, вращательно-ударный и ударно-вращательный способы бурения шпуров и скважин.

При ударном бурении, разрушение горных пород происходит в результате последовательных ударов по забою инструментом. Ударное разрушение горных пород осуществляется отбойными молотками, которые применяются при дроблении негабаритных кусков горных пород.

Принцип действия бурильных перфораторов, тоже относят к ударному действию. Разрушение горных пород происходит в результате ударов по забою шпуров, совершающих вращательно-поступательное движение. Перед каждым последующим ударом инструмент поворачивается на некоторый угол, обеспечивая тем самым, разрушения по всей площади забоя. Бурильными перфораторами осуществляются бурения шпуров и скважин диаметром 32-85 мм. Марки бурильных молотков ПР-19, ПР-20Н, ПР-22, ПР-24МВ, ПР-25Л, ПП-36, ПП-54.

При вращательном способе бурения, разрушение горных пород осуществляется за счет осевых давлений инструмента и резца. Разрушенная горная порода — буровая мелочь, выдаётся на земную поверхность спиральными шнековыми штангами. Вращательный способ бурения применяется для бурения скважин в породах мягких и ниже средней крепости VII категории по СНиП и менее при разработке карьеров строительных материалов и строительстве ирригационных объектов. Основным недостатком данного способа является относительно невысокий уровень механизации вспомогательных операций.

Промышленность выпускает три типа станков шнекового бурения: СВБ-2М, 1СБР-125, СБР-160 и их модификации.

Станки шнекового бурения, основные технические характеристики вращательного бурения приведены в табл. 1, которые широко применяются (до 16% объема буровых работ), для бурения вертикальных и наклонных скважин диаметром 125-160 мм и глубиной до 25м в породах с f=2÷6, главным образом, на угольных карьерах (уголь, аргиллиты, мягкий известняк) и на карьерах стройматериалов (мергель, щебень и др.). Их производительность составляет 100-150 м/смену. Станки характеризуются простотой конструкции и эксплуатации, при их работе обеспечиваются благоприятные санитарно-гигиенические условия.

Станок СБР-160А-24 оснащен мачтой высотой 12 м, что позволяет использовать шнеки длиной 8,4 м, подача штанг и разборка става механизированы, предусмотрены гидравлическая подача бурового става, гидроцилиндры подъема и опускания мачты.

Станок имеет ходовую часть ХГ-30 гусеничного типа с электроприводом, буровой став вращается от трехскоростного асинхронного двигателя через редуктор. На станке

Станок СБР-160Б-32 создан на базе станка СБР-160А-24, налажен его серийный выпуск. Эта модель отличается большей глубиной бурения, для чего применена кассета, установленная снаружи мачты. Станок имеет кабельный барабан.

Гидрофицированный буровой станок 2СБР-160-24 создан взамен СБР-160А-24. На станке используются укороченные шнековые штанги длиной 4 м с резьбовыми соединениями, что позволяет полностью механизировать процесс сборки-разборки става. Подача и вращение става осуществляются от гидродвигателей. Привод гусеничного хода типа ХГ-18 осуществляется от асинхронных электродвигателей через редуктор.

Станок СБР-200-32 (48) имеет аналогичную 2СБР-160-24 конструкцию, оснащен кабельным барабаном, системами автоматизации и диагностики. Станок может бурить резцовыми и шарошечными долотами, для этого предусмотрено подключение прицепного компрессора.

Станки шарошечного бурения скважин, получили наибольшее распространение на карьерах в породах практически всех категорий крепости, технические характеристики шарошечных станков приведены в табл. 2, которые получили наибольшее распространение (более 80 % объема буровых работ) для бурения скважин диаметром 190-320 мм и глубиной до 35 м в породах с f = 6¸16. Основные их достоинства – высокая производительность (150-200 м/смену), непрерывность процесса бурения, возможность его автоматизации, комфортные условия труда.

Станки вращательного бурения типа СБШ предназначены для бурения взрывных скважин на открытых горных разработках в сухих и обводненных, монолитных и трещиноватых породах. устанавливается компрессор для комбинированной шнеко-воздушной очистки скважины. Управление станком – из кабины, размещенной в передней части станка.

Техническая характеристика станков вращательного бурения

Источник

1111Первая категория, буровые установки серии УРБ (ТЯЖЕЛАЯ СЕРИЯ)

• УРБ-2А-2, УРБ-2А-2Д
• УРБ-12.ZBT
• УРБ-2Д3

Буровые установки УРБ-2А-2, УРБ-2А-2Д является базовыми моделями этой категории. Эти буровые установки монтироваться на шасси автомобилей повышенной проходимости, на сани или в тепляки, а так же на гусеничные транспортёры соответствующей грузоподъёмности. Буровые установки нашего производства, имеют усиленную мачту, имеющую высокие характеристики по сопротивлению на изгиб и кручение. Все редукторы проходят 100% проверку и обкатку в том числе и под нагрузкой, на испытательных стендах, в следствии чего Вы получаете высочайшие эксплуатационные качества. В гидравлической схеме буровой установки применяются комплектующие европейского производства, что позволяет существенно повысить эксплуатационную надёжность и увеличить ресурс работоспособности установки.

Буровая установка УРБ-12.ZBT создана на основе установки УРБ-2А-2, УРБ-2А-2Д. Эта модификация предназначена для компаний специализирующихся в следующих видах буровых работ: колонковое бурение, алмазное бурение, ударно-канатное бурение, пневмоударное и шнековое бурение. Не смотря на глубокую модернизацию установки УРБ-2А-2 установка УРБ-12.ZBT сохранила простоту в обслуживании и ремонтопригодность. На установке УРБ-12.ZBT применяются та же конструкция вращателей и раздаточной коробки. Однако буровые параметры данной установки гораздо выше чем у существующих аналогов. (смотрите вкладку сравнение  в разделе УРБ-12.ZBT )

Буровая установка УРБ-2Д3 так же является модернизированной установкой УРБ-2А-2, и предназначена для компаний, специализирующихся в следующих видах буровых работ: шарошечное, колонковое бурение, пневмоударное и шнековое бурение. Главным отличием УРБ-2Д3 от базовой бурильной установки УРБ-2-А2 это наличие более мощного вращателя, планетарной конструкции и как следствие требующего усиленния конструкции мачты. Мачта усилена фермовой конструкцией, а так же усилена каретка на которой закреплен вращатель. Вращатель 2ДЗ позволил увеличить скорость бурения скважин, по сравнению с УРБ 2А2, в два раза. Вращатель буровой установки имеет четыре рабочие скорости в диапазоне от 33 до 184 оборотов в минту.

Импортные буровые установки.

Нашим предприятием осуществляется поставка и продажа буровых установок зарубежного производства. В модельном ряду – семнадцать наименований от разных производителей. Буровые установки предназначены для бурения в разных геологических и ландшафтных условиях. В том числе – в условиях подземных галерей и тоннелей. Привод может быть как дизельным, так и электрическим. Глубина бурения от 50 метров (лёгкие станки) до двух километров и более (самые мощные установки). Запчасти для буровых установок зарубежного производства могут поставляться в комплекте с оборудованием или по специальному заказу.Дополнительное оборудование к буровым установкам.

Некоторые установки комплектуются дополнительным оборудованием: миксером для буровых растворов, а также специальным устройством, предназначенным для увеличения крутящего момента вращателя, что позволяет довести количество оборотов до 2000 в минуту и более.

Буровое оборудование для скважин наш завод производит и поставляет на отечественный рынок уже несколько десятилетий, и за это время успел зарекомендовать себя надёжным партнёром. На предприятии постоянно ведутся технические изыскания, разрабатываются новые проекты. Это позволяет нам на равных конкурировать с ведущими мировыми производителями, и мало того, создавать с ними совместные проекты, которые положительным образом сказываются на результатах нашей деятельности.

Если вашему бизнесу нужна буровая установка, купить её у нас – значит приобрести и качественное оборудование с дальнейшим сервисным обслуживанием на долгие годы. Техники и инженеры предприятия имеют большой опыт работы в самых сложных природных и климатических условиях. А проверенное годами качество нашего оборудования станет гарантией его долгой бесперебойной эксплуатации.

Все, что вам нужно сделать, чтобы купить наши буровые установки, просто связаться с представителями нашей компании любым удобным для вас способом и уточнить необходимую для вас модель или выбрать из каталога на сайте. В любом случае вас будет обслуживать квалифицированный персонал, который ответит на все интересующие вопросы и поможет подобрать оптимальную буровую установку в зависимости от ваших целей и финансовых возможностей.

При выборе буровой машины необходимо учитывать:

• Климатический фактор. Для средней полосы России с умеренным климатом, могут подойти любые установки, как с гидравлическим, так и с механическим и электроприводом вращателя. Если регион эксплуатации буровой машины предполагает ее использование при низких температурах, то желательно использовать буровые с механическим или электрическим приводом, ( во избежании замерзания гидравлики ). ( Буровые: БТС-150, БМП-045, УШ2Т, БО-9 ).
• Возможность совмещения способов бурения. Шнековый способ бурения для многих установок не является основным. При бурении в сложных грунтах с крепкой породой и в случаях зазеркаливания поверхности бурения скважины, есть возможность прохода сложного участка, сменив буровой инструмент на шарошечный ( с продувкой ), либо на пневмоударник с твердосплавной коронкой. ( Буровые шарошечного бурения: СБР-160, БТС-150, УШ-2Т, УСГ-002 ) ( Буровые пневмоударного бурения: БТС-150, УШ-2Т )
• Основное назначение бурения.
  • Для геологического бурения и в целях разведки, используют машины шнекового бурения на максимальные глубины при минимальном диаметре. Для геологического бурения подходят средние параметры крутящего момента и скорости вращения бурового става. ( К геологическим машинам можно отнести БМП-045-04, УШ-2Т, УСГ-002 )
  • Для строительных работ, при обустройстве фундаментов и подготовки грунта для забивки свай и опор, используют буровые машины шнекового бурения с максимальным диаметром и глубиной бурения до 12-18 метров ( под длину погружаемых опор ). Для строительных буровых работ основным показателем буровой является высокий крутящий момент и средние скорости вращения бурового инструмента. ( К строительным буровым относяться: БМП-045-00, БМП-045-04, УШ-2Т, БО-9 )
  • Для буровзрывных работ используются буровые станки- гусеничные. Глубина бурения максимальная (15-45м), диаметр бурения до 150 мм.  Основными показателями буровых станков является максимальная скорость вращения бурового става и максимальное усилие подачи на буровой инстсрумент, при шарошечном бурении. При пневмоударном бурении основным параметром является плавность изменения скорости вращения, либо возможность использования пониженной передачи вращения. ( К буровым станкам относятся буровые машины БТС-150, СБР-160; смотрите так же полный «Обзор буровых станков гусеничных» )
• Длина хода подачи и максимальная длина бурового инструмента. В основном все буровые машины передвижные, из-за ограничений по высоте при мобильности, используют способ бурения составным буровым инструментом ( шнеки, штанги, удлинители ). В данном случае, чем больше длина подачи вращателя буровой машины, тем реже приходится наращивать составной инструмент и выше скорость,и производительность бурения. При большой высоте бурового става, необходимо учитывать потребность в частоте и скорости перемещения самой буровой по объектам бурения, без перевода мачты в транспортное положение. Наибольшую длину хода подачи у буровой установки БО-9, рекомендуется использовать для бурения под забивку строительных свай на плотных свайных полях. Для буровых работ под опоры ЛЭП, опоры трубопроводов с частыми передвижениями, используют Буровые машины БМП-045-00, УШ2Т, УСГ-002.
• Наличие кассеты для смены и наращивания бурового инструмента. Позволяет увеличить скорость бурения составным инструментом ( Буровые машины с касетой для буровго инструмента БТС-150, БМП-045-00 )

Характеристики :

Наименование буровой машины	Диаметр Бурения, макс, мм	Глубина Бурения, макс, м	Длина штанги, ход подачи, м	Крутящий момент max, Нм	Скорость вращения min , об/мин	Скорость вращения max , об/мин	Усилие подачи, Кн	Усилие подъема, Кн	Угол наклона бурения , град	Тип	Вес, тн
СБР-160	180	32	6		210	60	78	30	Гид	32
БТС-150	200	32	2		175	480	110		30	Мех	25
БМП-045-00	450	24	3	140	72	150	67	67	—	Мех	24
БМП-045-03	200	60	3	75	57	240	120	189	—	Мех	21
БМП-045-04	650	60	3	95	40	220	120	120	—	Гид	22
УШ-2Т4В	650	60	3	75	40	240	60	120	—	Мех	—
УСГ-002	650	70	6	30	80	60	120	—	Гид	—
БО-9	580	24	12		50			7	Эл	28
БМ-833	450	—	—		32	80	98	68	10	Гид	30

Приведенные в таблицы показатели глубины и диаметра бурения, являются относительными, так как зависят от сложности грунтов и используемого породоразрушающего бурового инструмента и способа бурения.

Подробные описания и характеристики вы можете получить на сайтах: www.sp-49d.ru , www.bmp-045.ru , www.bts-150.ru

Все материалы подготовлены компанией «Мэримакс» — торговое объединение машиностроительных заводов.По вопросам приобретения буровых машин, обращайтесь по телефону: +7-351-2703550
