Как правильно выставить метки грм дэу нексия 8 клапанов

Меняем ремень сами (на 8 и 16 клапанном авто)

Замену ремня нужно делать согласно регламенту или по мере его износа. Рекомендуемая периодичность – через 30-40 тысяч километров пробега. Но лучше ориентироваться не на пробег, а на состояние комплектующего.

Необходимые инструменты

Для того чтобы провести замену ремешка, необходимо подготовить комплект инструментов, в который должны входить:

набор торцевых ключей;
набор накидных ключей;
отвертки с разным диаметром;
спецключ на «41»;
шестигранник;
новые расходные материалы.

Покупать расходные материалы лучше у проверенных производителей, так как это гарантирует качество изделия и соответственно долгосрочную эксплуатацию.

Этапы работы

Приготовив материалы и инструменты можно начинать работать. Можно посмотреть видео, чтобы лучше разобраться.

Сначала снимается корпус фильтра для воздуха и все, что к нему присоединено.
Для доступа к шкиву генератора необходимо снять переднее правое колесо и брызговик.
Ослабив гайку-фиксатор ролика натяжителя кондиционера, снимаем ролик вместе с ремнем.
Открутив болты на защитном кожухе ГРМ, снимаем его.
Сразу же следует ослабить крепежные болты на шкиве гидроусилителя.
Немного открутив болт генератора, необходимо его сдвинуть к мотору и снять ремешок.
Теперь откручиваем болт крепления шкива коленвала.
Далее нужно снять шкив гидроусилителя руля.
Перед снятием ремня ГРМ на Daewoo Nexia необходимо выставить метки. Для этого нужно вращать весь газораспределительный механизм пока метки на кожухе и шкиве распредвала не совпадут. Аналогично метка на коленвале тоже должна совпадать с меткой на кожухе снизу. Метки шкивов распредвалов должны находиться напротив друг на друга.
На следующем этапе следует ослабить болт на натяжном ролике, а затем снять его и ремешок. При наличии водяного насоса следует проверить его состояние и в случае износа заменить.
Установив новый натяжной ролик своими руками, натягиваем новый ремешок. Начинать установку следует с коленчатого вала, помпы и натяжного ролика. Далее, проворачивая распредвал в направлении часовой стрелки, надеть на него вторую ветвь ремня.
С помощью проворачивания помпы выставляем метки на ролике, пока они не совпадут.
Затем затягиваем болты на водяном насосе.
После установки комплектующих следует снова проверить метки, они должны совпадать. Далее, возвращаем на место защитный кожух и шкив коленвала.
Далее, прикручиваем все в обратном порядке.

Когда замена выполнена, следует завести мотор и проверить его работу. Если без перебоев, то все в порядке. На этом процедура замены ремешка ГРМ своими руками на Daewoo Nexia с 8 кл и 16 кл заканчивается.

Чтобы автомобиль работал долго, необходимо периодически производить его осмотр. Диагностика состояния разных узлов – неотъемлемая часть эксплуатации. Если этого не делать, железный конь может выйти из строя в любой момент

Здесь речь будет идти о таком важном узле как механизм ГРМ на восьмиклапанной Дэу Нексия, а вернее, о замене ремня ГРМ на этом автомобиле

Конечно, замену можно произвести в сервисе, заплатив за это деньги и поручив свое авто профессионалам, но если вы хотите понимать свой автомобиль и не переплачивать за его ремонт, тогда произвести процедуру замены ременной передачи лучше самостоятельно.

Прежде всего, хотелось бы сказать несколько слов о том, что же это, собственно, такое – привод ГРМ. Главное назначение привода – синхронизировать работу коленвала и распредвала. А еще от него зависит функционирование водяного насоса. Ремень ГРМ – это кольцо из резины, с внутренней стороны которого находятся зубья, ими он сцепляется со звездочками. Вот так будет выглядеть новый комплект:

Если ремень оборвется, то это обязательно приведет к серьезным последствиям, и автомобиль придется капитально ремонтировать. В этом случае распределительный вал остановится, а коленчатый продолжит движение. Это обязательно приведет к загибанию клапанов. Поршни и цилиндры тоже повредятся. Имейте в виду, что двигатели, имеющие восьмиклапанную систему, гораздо уязвимей шестнадцатиклапанных. И последствия обрыва ременного привода для них будут серьезнее.

Замена ремня своими силами

Замена ремешка ГРМ – это довольно ответственная процедура, которую, впрочем, сможет провести любой хоть немного подготовленный автолюбитель. Конечно, вы можете поручить это дело профессионалам, они все сделают качественно, но где же тогда вы будете набираться необходимого опыта…

Итак, если вы все же решили, что будете менять ремень сами, тогда сначала подготовьте все необходимое. Во-первых, вам понадобится стандартный набор ключей:

ключи торцевые и накидные;
отвертки с разными типами наконечников;
роликовый ключ;
шестигранный ключ;
монтировка;
домкрат.

Конечно же, кроме этого придется приготовить и новый набор расходных материалов, в который, кроме, собственно, ремня, должен входить комплект роликов и сальники. Не экономьте на ремне. Покупайте только качественные расходные материалы. Специалисты рекомендуют ремни следующих марок:

Bosch;
Dongil;
Cates.

А если вы сэкономите на покупке ремня, то приготовьтесь к тому, что его очень скоро опять придется менять, так как дешевые изделия быстрее выходят из строя. А теперь непосредственно о процедуре замены ремня.

Чтобы доступ к ремню был облегчен, нужно демонтировать воздушный патрубок. Кожух фильтра тоже снимаем.
Сейчас нам надо снять шкив ГУР. Для этого ослабляем 12 винтов. После этого изделие демонтируется. Силовой агрегат при этом следует отвести немного в сторону.
Отворачиваем необходимые болты и снимаем кожух ГРМ.
Теперь переходим к нижней части двигательной системы. Снимаем правое колесо, предварительно приподняв автомобиль при помощи домкрата. Чтобы произведение работ было безопасным, под автомобиль следует подложить опору из кирпичей.
Снимаем пластик, закрывающий силовой агрегат. Если есть кондиционер, то его ремешок тоже придется снять.
Теперь снимаем шкив коленвала. Для этого нам будет нужен помощник. Ему следует на 4 скорости полностью выдавить тормоз. Коленвал при этом фиксируется, а крепящий шкив винт выворачивается при помощи воротка.
Ставим поршень первого цилиндра в режим мертвой точки. После этого уже можно приступать к снятию ремня. Метка, расположенная на кожухе, должна находиться напротив выреза на коленвале. Если стрелка будет направлена немного в сторону по часовой, то это нормально.
После этого уже можно снимать нижнюю часть кожуха, закрывающего механизм ГРМ.

9. Выкручиваем фиксатор насоса ГУР. Для этого используем ключ на 12.
10. Теперь придется отвернуть еще 2 винта для того, чтобы снять натяжной ролик.
11. Теперь снимаем ремешок ГРМ.

Ремень снят. Теперь готовим новый расходник и устанавливаем его.

1. Процесс установки будет нами осуществляться от обратного. Не забывайте следить за тем, чтобы на помпе охладительной системы не было люфта. Из системы охлаждения не должен утекать хладагент. Подшипники не должны шуметь. Если шум присутствует, подшипники следует заменить на новые.
2. Теперь проверяем правильность расположения меток на распредвалах и силовом агрегате. Если все нормально, начинаем натягивать новый ремень. Подтяжку его следует производить путем поворота помпы. Для этого используют специальное приспособление. В случае его отсутствия следует ориентироваться по меткам, хотя это намного сложнее. Для этого берем ключ на 17 и ослабляем винт крепления распредвала. Совсем его выворачивать не нужно. После установки ремня шкив возвращаем на свое место.
3. Теперь коленвал прокручиваем вправо 2 раза. Следим за тем, чтобы все метки совпали. Метка на натяжном ролике должна совпасть с выступом на площадке.
4. Включаем первую скорость, жмем на тормоз, тем самым фиксируя коленвал от проворачивания.
5. При необходимости система охлаждения дополняется жидкостью.
6. Натягивание ремня осуществляется при помощи натяжного ролика. Помните, что здесь важна золотая середина – ремень не должен быть перетянут, провисание тоже не допускается.

Ресурс элемента

Производитель обещает, что менять ремень придется не раньше, чем после 60 000 км. Но этот регламент может быть и нарушен, если автомобиль будет эксплуатироваться неправильно. При чрезмерных нагрузках, экстремальной манере вождения владельца авто и плохих дорогах срок службы ременной передачи может быть значительно сокращен. Все это говорит о том, что необходимо время от времени производить проверку состояния ремня и производить его замену, если возникнет такая необходимость.

О срочной необходимости замены ременной передачи будут свидетельствовать следующие симптомы:

Для развития скорости двигателю теперь необходимо больше времени. Движок “не тянет”, если машина совершает движение на возвышенность. Стали заметны вибрации двигателя.
Из глушителя стал выходить слишком черный дым. Иногда дым может быть слишком синим, нехарактерным для обычного выхлопа.
Силовой агрегат во время работы стал сильно шуметь.
Движок заводится уже далеко не с первого раза.

При обнаружении данных признаков обязательно нужно произвести визуальный осмотр ремня. Если при осмотре ремня на его поверхности были обнаружены трещины или сколы, то это явный признак, что его необходимо заменить. О необходимости замены будут свидетельствовать и масляные подтеки. Это значит, что сальники тоже износились и пропускают масло. А оно сильно разъедает структуру ремня, и через некоторое время он сможет оборваться. Если структура ремня начнет расслаиваться, то на его торцевых частях станут появляться отдельные нити. Это тоже может стать причиной проскальзывания или обрыва.

Несвоевременная замена ремня может стать причиной его обрыва. Если это произойдет, то коленвал будет продолжать работать, а распредвал остановится. Клапана начнут ударяться о поршни, что послужит причиной деформации последних. Короче говоря, в моторе начнется настоящий хаос, последствия которого могут быть плачевными

Поэтому так важно постоянно следить за состоянием ремешка. Иногда ремень может порваться и по другим причинам, например, из-за заклинивания помпы

Процедура замены

Замена ремня ГРМ на Дэу Нексия 8 клапанов процедура обязательная. Многие владельцы предпочитают выполнять эту операцию в специализированных центрах, но её можно выполнить самостоятельно. Если имеется даже небольшой опыт ремонта или обслуживания машины, можно браться за работу. Эта операция не предполагает использования специального оборудования, уникального инструмента. Местом проведения может служить гараж со смотровой ямой.

При выборе запасных частей для замены изношенных деталей привода ГРМ, следует обратить внимание на качество их изготовления. В торговых сетях можно встретить довольно качественные подделки, которые внешне не отличаются от брендов, но служат значительно меньше. Кроме этого, в работе понадобятся:

Кроме этого, в работе понадобятся:

Автомобильный домкрат.
Подставка под кузов машины.
Противооткатные башмаки.
Набор гаечных ключей (торцовые, накидные) и отвёрток с плоским и крестообразным лезвием.
Шестигранные ключи.

Перед началом работ по замене ремня ГРМ автомобиль следует установить на выбранной площадке, затянуть ручной тормоз, включить пятую передачу. Работу начинают в моторном отсеке, где отключают клеммы АКБ. Следующим шагом будет демонтаж кожуха воздушного фильтра, всех патрубков, которые прикреплены к нему.

Ослабляем натяжение хомута 1, отворачиваем саморез 3 и снимаем камеру

Чтобы продолжить работу, следует снять ремень привода генератора. Для этого опускают колёсные болты на правом переднем колесе, под задние колёса устанавливают противооткатные башмаки. Автомобиль поднимают автомобильным домкратом, кузов опускают на подставку, правое переднее колесо снимают.

Далее алгоритм выполнения работ будет следующим:

Снимают брызговик в арке правого переднего колеса.
Следующим шагом будет снятие натяжного устройства кондиционера. Ослабляют его крепление, снимают с двигателя.
Далее отворачивают крепление верхнего защитного корпуса механизма ГРМ, снимают его.

Верхняя крышка ГРМ

Чтобы снять ремень генератора, нужно ослабить верхнюю гайку на «13» его крепления, после этого сдвинуть его, снять ремень.
В арке переднего правого колеса отпускают два винта крепления защиты двигателя, опускают её вниз. Далее нужно открутить локер, отогнуть его вниз, чтобы получить доступ к шкиву генератора.
Наносят жидкость WD-40 на головку болта крепежа шкива, дают выдержку на несколько минут.

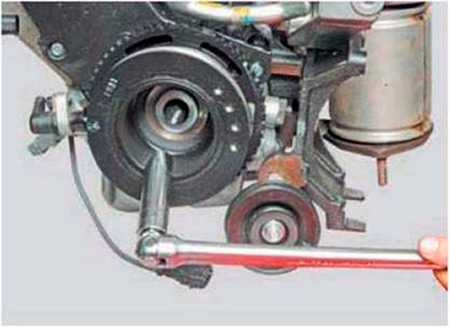

Чтобы снять шкив, его следует застопорить доступным способом, потом вывернуть болт крепления, снять шкив с коленвала. Болт крепления снова заворачивают в зубчатый шкив коленвала.

Снятие шкива вспомогательных агрегатов

Открылся доступ к нижней крышке защиты ГРМ, отворачивают болты на «10», снимают её с мотора.

Снятие нижней крышки ГРМ

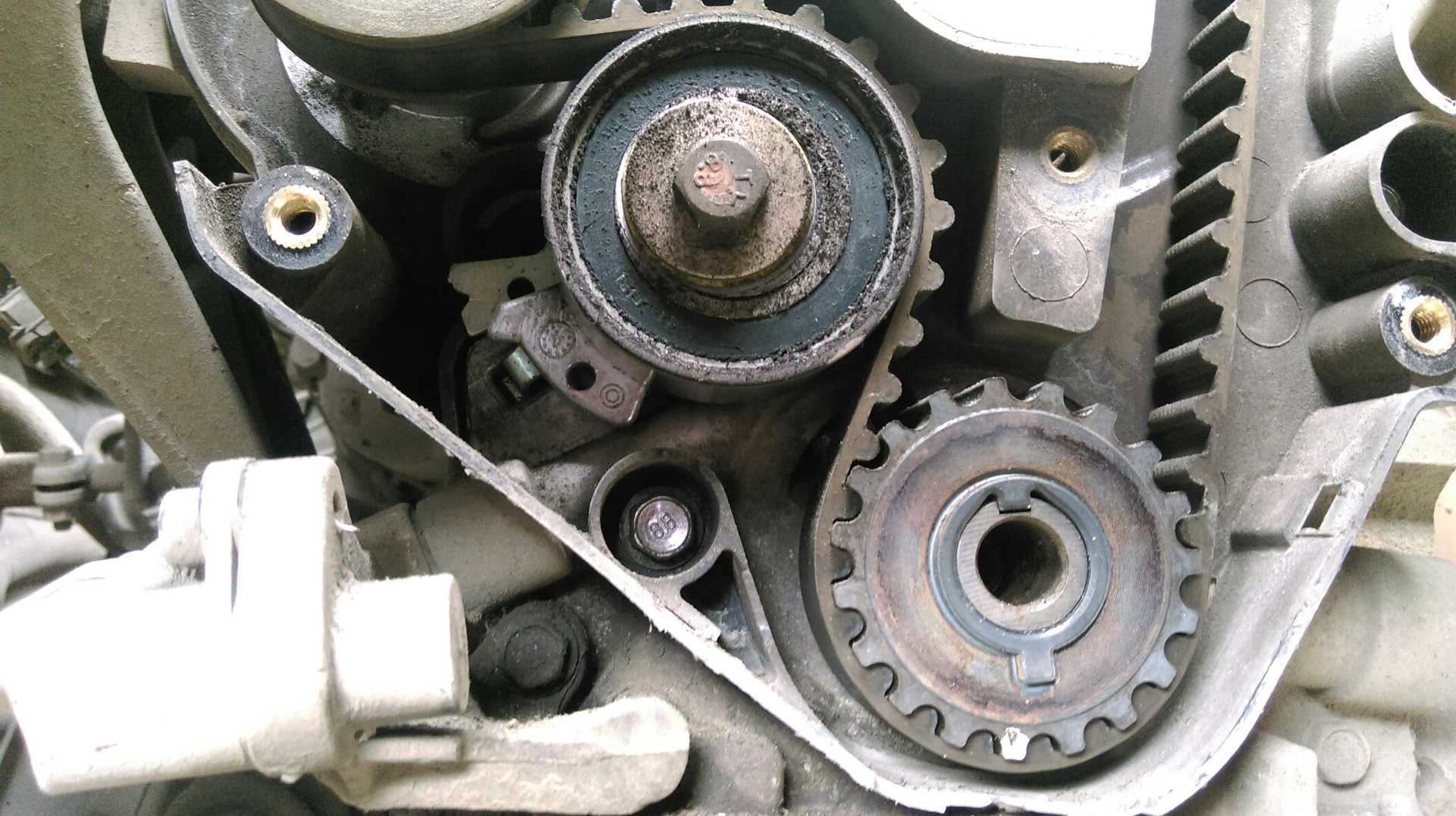

Поворачивают шкив коленвала через болт его крепления для установки меток на распредвале, коленвале.

Проворачиваем коленвал до совпадения меток

Натяжной ролик поворачивают до совпадения меток на его корпусе, фиксируют его в таком положении прутком или сверлом подходящего размера, снимают зубчатый ремень.

Снятие ремня

Отворачивают крепление натяжного ролика, снимают его с блока цилиндров двигателя.
Устанавливают новое натяжное устройство, поворачивают его до совпадения меток на его корпусе, фиксируют в таком положении. Перед установкой нового ремня проверяют совпадение установочных меток.

Снятие и установка нового ролика

Далее работы проводятся в порядке, обратном снятию изношенных деталей.

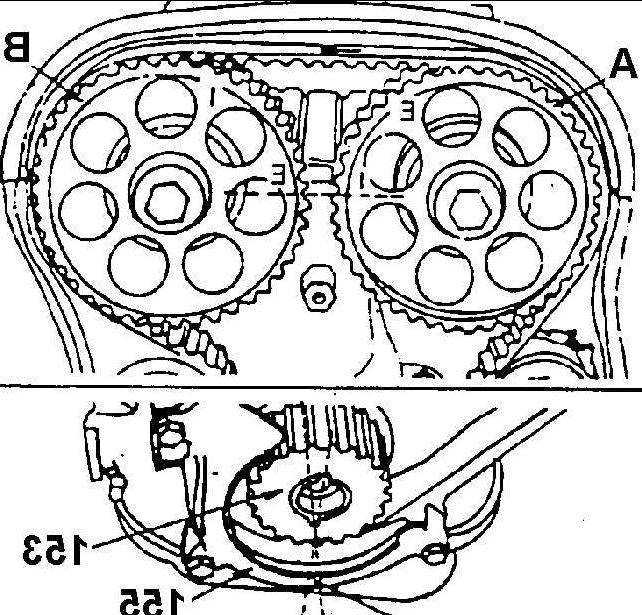

Установочные метки

Эффективная работа силового агрегата возможна только при правильной установке фаз газораспределения. Для этого следует выставить метки в приводе ГРМ Дэу Нексия. Они имеются на шкивах распредвала, коленвала.

В верхней части защитной крышки привода ГРМ имеется выемка.

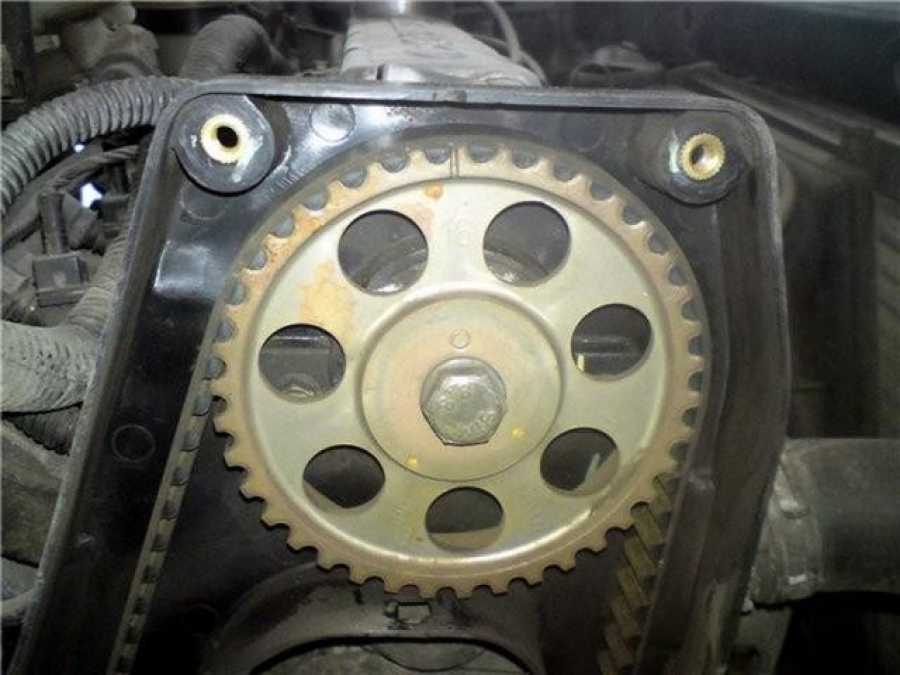

Метка распредвала

Она должна совпадать с риской на шкиве распредвала.

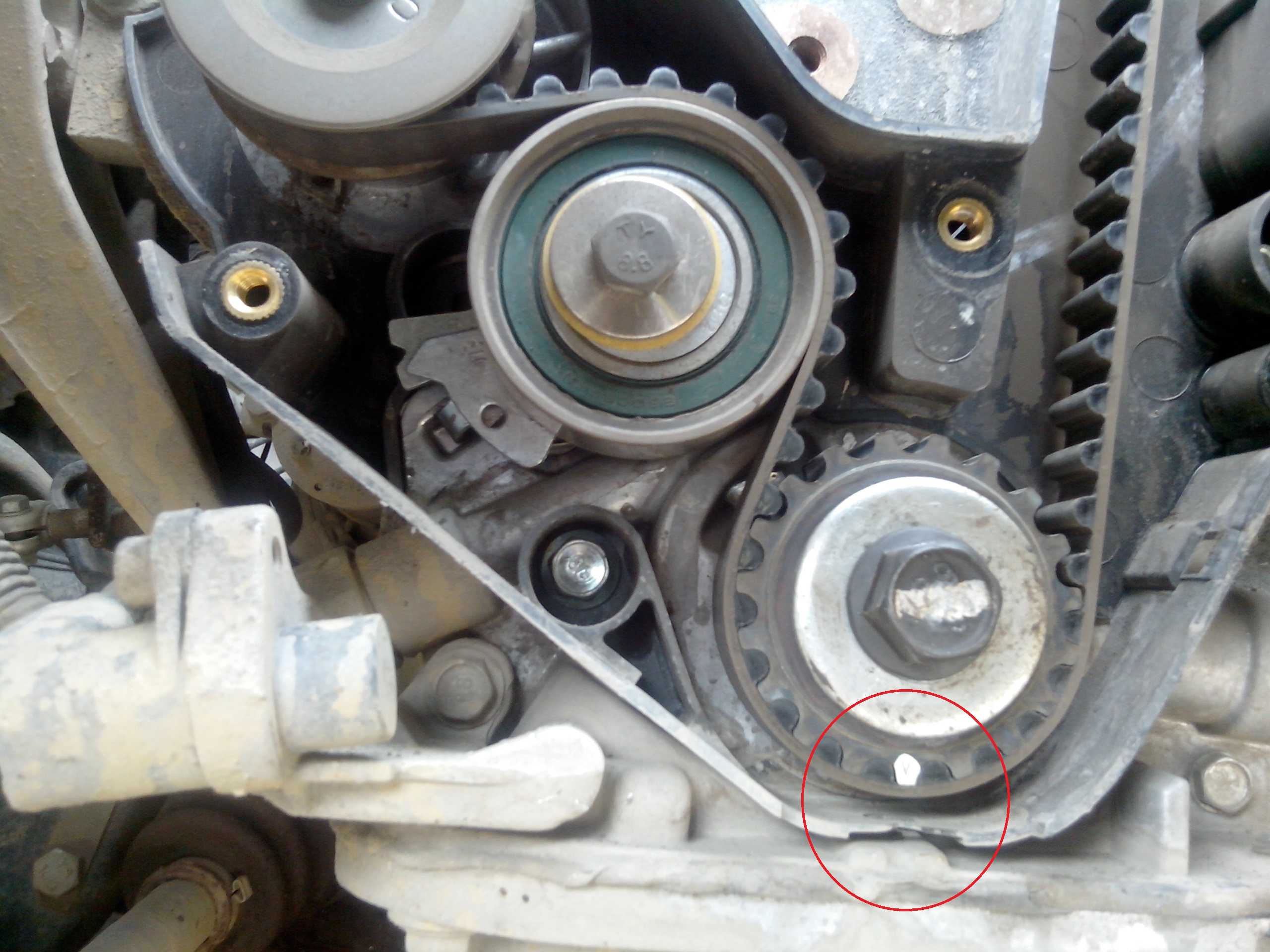

Метка коленвала

В нижней части защитной крышки также сделана выемка, которая должна совпадать с риской на шкиве коленвала. Если они совпадают, работу можно продолжить.

Метка на шкиве вспомогательных агрегатов

Правильное натяжение

После установки нового ремня на своё место, следует вынуть фиксатор натяжного ролика, он натянет ремень. Метки на корпусе ролика должны совпадать. Если ремень «недотянут», можно поправить положение сдвигом насоса охлаждающей жидкости. Прольётся немного антифриза, который потом доливают.

Для правильного натяжения указатель 1 должен быть совмещен с выемкой 2

О двигателе

Эта модель автомобиля завоевала сердца многих автолюбителей не только в регионах РФ, но и многих других странах СНГ. В 2002 году на машину стали устанавливать силовой агрегат с рабочим объёмом 1500 см3, который заменил двигатель с 8 клапанами в головке блока цилиндров. Новый мотор имеет уже 16 клапанов, привод которых осуществляется двумя распредвалами. Двигатель Нексия 16 клапанов способен развить мощность равную 85 лошадиных сил.

Увеличение числа клапанов потребовалось для улучшения наполняемости цилиндров горючей смесью, эффективного отвода отработанных газов из рабочей зоны. Использование электронной системы управления двигателем, инжектор в системе питания позволили снизить потребление топлива, улучшить динамические показатели автомобиля. Блок цилиндров, коленвал, поршня применяют от предыдущей модели. Существенные изменения получила головка блока цилиндров. Использование 16 клапанов потребовало установку двух распредвалов.

С 2008 года Дэу Нексия работает с более совершенным мотором, который имеет рабочий объём 1600 см3, мощность возросла до 109 лошадиных сил. В головке блока цилиндров также 16 клапанов, мотор получил клапан EGR. Плохое качество используемого топлива часто выводит его из строя, поэтому водители избавляются от этого клапана. Что существенно снижает экологические показатели мотора.

Гнутся ли клапана при обрыве

Четыре клапана на один цилиндр требуют согласованности в работе всего механизма ГРМ двигателя. Когда механизм привода клапанного механизма исправен, проблем в силовом агрегате не возникает. Обрыв зубчатого ремня приводит к повреждениям почти всех клапанов в головке цилиндров. Кроме этого могут быть повреждены шатуны, направляющие втулки ГБЦ, поршня мотора. Ремонт двигателя после этого потребует больших материальных затрат.

Конструкторы пытались избавиться от такой проблемы, поршня получили выемки в головках. Должного эффекта после этого не получили, клапана по-прежнему повреждаются при выходе из строя зубчатого ремня. Чтобы избежать такие «неприятности». Следует внимательно относиться к проведению технического обслуживания мотора, использовать качественные расходные материалы.

Снимаем старый ремень

Итак, приступаем к работе. Замена ГРМ на 16-клапанной «Дэу Нексии» начинается с откручивания хомута патрубка воздушного фильтра. Также потребуется снять сам корпус фильтра.

Далее при помощи ключа на двенадцать нужно ослабить винты, что фиксируют шкив насоса гидроусилителя, если таковой присутствует в комплектации авто. Затем откручивают верхний болт крепления генератора. Нужно также ослабить На следующем этапе извлечь шкив насоса ГУРа. Для этого придется отклонить двигатель с подушек максимально в сторону. Затем ключом на десять откручивают еще три болта и демонтируют верхнюю часть пластикового кожуха ремня ГРМ. Дальше нужен доступ к нижней части двигателя. Так как мотор установлен поперечно, добраться до шкива можно через переднее правое колесо. Последнее нужно снять, предварительно установив машину на домкрат и упоры (при отсутствии таковых можно затянуть ручник). Затем открутить болты, что крепят пластиковую защиту двигателя. При наличии на авто кондиционера, ослабить фиксатор натяжного ролика. Также придется извлечь приводной ремень компрессора.

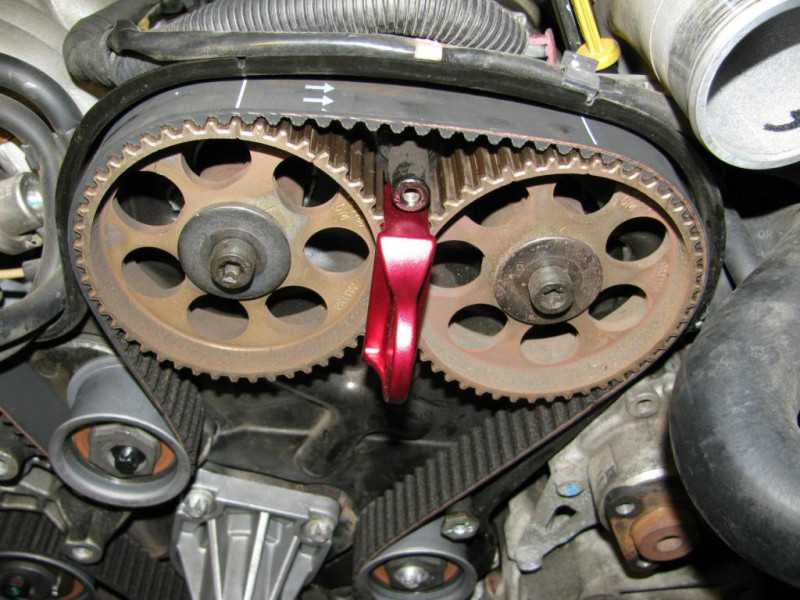

Как выставить метки ГРМ

Выставляются метки газораспределительного механизма достаточно просто. Рассмотрим последовательность действий:

Снимаем колесо. Останавливаем машину на смотровой яме. Спускаемся в яму и демонтируем правую часть защиты картера двигателя.
Для начала необходимо демонтировать защитную крышку ГРМ. Чтобы это сделать стоит открутить крепежные болты. Конечно, проще всего, это делается на снятом двигателе, но если нужно заменить только ремень и ролик, то нецелесообразно демонтировать весь силовой агрегат.Домкратом приподнимаем правое переднее колесо и снимаем его.Снимаем грязезащитный подкрылок. Открываем капот и отключаем минусовой провод от аккумуляторного блока. Снимаем корпус воздушного фильтра. Отпускаем затяжку крепежных болтов генератора и сдвигаем генератор в сторону двигателя. Этот прием позволяет ослабить натяжку ремня вспомогательных агрегатов.
Демонтируем воздушный фильтр.Снимаем ремень вспомогательных агрегатов.
Снимаем ремень вспомогательного оборудования.
Снимаем шкив насоса рулевого гидроусиления (он держится на 3 болтах), если машина оснащена гидроусилителем. Демонтируем верхнюю часть защитного кожуха ГРМ.
Снимаем насос ГУР.
Откручиваем шкив коленвала. Предварительно следует попросить помощника выжать педаль тормоза.
Снимаем шкив коленвала.Снимаем нижнюю часть защитного кожуха ГРМ.Снимаем ремень ГРМ. Повторно контролируем положение меток на шкивах распредвала и коленвала ГРМ

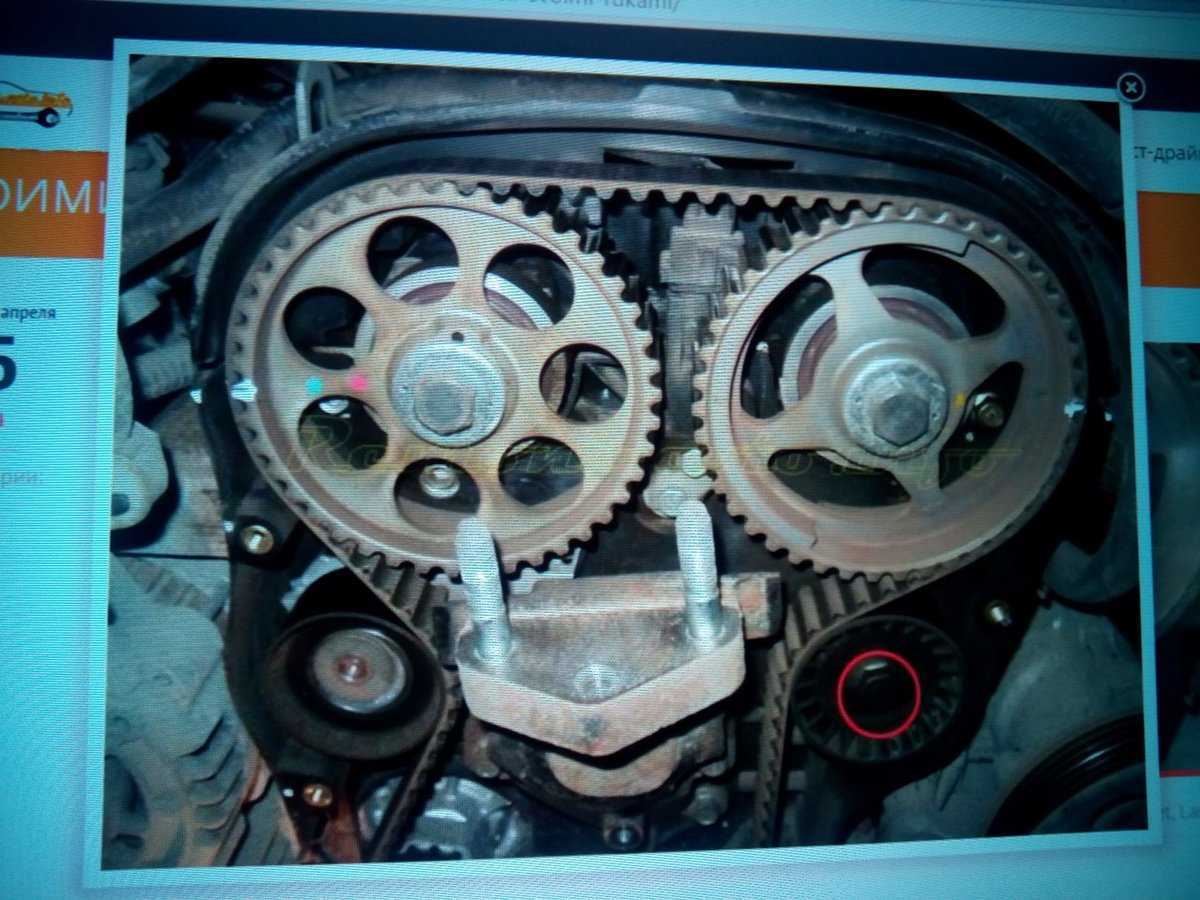

Вращаем коленвал, чтобы метки на распредвале и коленвале совпали. Вращаем шкив коленвала до тех пор, пока не совпадут метки на шкиве и корпусе. Дополнительно контролируем положение меток на шкиве распределительного вала. На Дэу Нексия с 16-клапанным двигателем метки на шкивах распредвалов должны смотреть друг на друга.
Метка на шкиве привода вспомогательных узлов, также должна совпадать с меткой на блоке цилиндров. Шкив распредвала фиксируется от проворачивания, и выполняются последующие операции. Ослабляем натяг ремня ГРМ при помощи эксцентрика на водяной помпе. Эксцентрик поворачивается специальным ключом на 41. Готово.

Замена приводных ремней Daewoo Nexia полная инструкция с фотографиями

Замена ремней Дэу Нексия не сложная процедура, которую легко осуществить собственными силами. Приводных ремней у Daewoo Nexia два. Один ремень отвечает за привод генератора и насоса гидроусилителя руля, второй отвечает за компрессор кондиционера. Ремень генератора на Нексии натягивается перемещением генератора, а вот для натяжения компрессора кондиционера придется натягивать специальный ролик. Сам производитель требует заменять приводные ремни раз в 60 тысяч километров. Все инструкции с подробностями и фотографиями смотрим далее. Если вовремя не заменить ремень генератора, то на АКБ не будет поступать необходимое количество энергии для нормального функционирования. Со временем, это может просто «убить» аккумуляторную батарею. Недозаряженный АКБ долго не протянет. И если не устранить причину разрядки аккумулятора, то его придется выбрасывать, либо утилизировать. В любом случае лишние финансовые затраты, которые никому не нужны.

Первый признак износа ремня Нексии, это характерный повизгивающий звук из под капота. Если натяжка ремня результата не дает, значит ремень пора менять. Так же ремень необходимо заменить при появлении отслоений, разлохмачивании и растрескивании резины. Для замены ремня генератора, который так же отвечает за вращение шкива насоса гидроусилителя проделываем следующие операции —

Проверяем натяжение ремня генератора (при нажатии пальцем руки на ремень между шкивами генератора и насоса гидроусилителя руля с усилием около 10 кг/с прогиб ремня должен составлять не более 10-15 мм).

Для натяжения ремня накидным ключом «на 12» ослабляем болт крепления генератора к натяжной планке смотрим фото ниже.

Накидным ключом «на 12» ослабляем гайку болта нижнего крепления генератора, удерживая болт от проворачивания ключом того же размера.

Вставляем монтажную лопатку между корпусом генератора и приливом блока цилиндров под насос охлаждающей жидкости. Лопаткой отодвигаем генератор от блока цилиндров, натягивая ремень.

При замене ремня привода генератора и насоса гидроусилителя руля на Дэу Нексия, оборудованном системой кондиционирования воздуха, сначала необходимо будет снять ремень привода компрессора кондиционера.

Для замены ремня сдвигаем генератор к блоку цилиндров при ослабленных верхнем и нижнем креплениях генератора и снимаем ремень со шкивов генератора, коленчатого вала и насоса гидроусилителя руля.

Устанавливаем ремень в обратной последовательности.

Замена ремня кондиционера Daewoo Nexia проводится на яме или эстакаде, поскольку доступ к этой части привода вспомогательных агрегатов только снизу машины.

Снимаем правый грязезащитный щиток моторного отсека. Первым делом проверяем натяжение ремня привода компрессора кондиционера.

При нажатии пальцем руки на ремень между шкивами коленчатого вала и компрессора с усилием около 10 кг/с прогиб ремня должен составлять не более 5-8 мм.

Для натяжения ремня накидным ключом «на 14» ослабляем гайку крепления оси натяжного ролика. Смотрим фото для наглядности ниже.

Вращая по часовой стрелке накидным ключом «на 12» регулировочный болт, натягиваем ремень.

После натяжения ремня затягиваем гайку крепления оси натяжного ролика.

Для замены ремня кондиционера Дэу Нексии ослабляем его натяжение, вращая регулировочный болт против часовой стрелки при отпущенной гайке крепления оси натяжного ролика.

Теперь легко снимаем ремень со шкивов.

Устанавливаем ремень и грязезащитный щиток моторного отсека в обратной последовательности.
