8.3.1. Снятие, разборка и установка рулевого колеса

Зафиксировать рулевое колесо от проворачивания можно с помощью запорного механизма противоугонного устройства замка зажигания. Для этого выньте ключ из замка зажигания и поверните рулевое колесо до момента фиксации вала противоугонным устройством. После ослабления затяжки гайки крепления рулевого колеса отключите противоугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое колесо в положение прямолинейного движения.

Предупреждение

Не отворачивайте гайку полностью, иначе при снятии рулевого колеса руками в случае его резкого отсоединения от вала можно нанести себе травму.

4. Если снимаете рулевое колесо не для замены, пометьте его положение относительно рулевого вала.
5. Резкими ударами рук сбейте рулевое колесо со шлицев вала.Примечание

Если сбить руками рулевое колесо не удается, вверните в отверстия рулевого колеса два болта с установленными шайбами…

…и спрессуйте рулевое колесо съемником.

6. Окончательно отверните гайку крепления…
7. …и снимите рулевое колесо.

8. Выверните три винта крепления нижнего внутреннего контактного кольца выключателя звукового сигнала…

9. …и снимите кольцо.

10. Извлеките из ступицы рулевого колеса штифт и пружину.
11. Отведите держатель нижних контактных колец от ступицы рулевого колеса…

12. …и снимите держатель, отсоединив от него провода.
13. Снимите нижнюю накладку рулевого колеса.

14. При необходимости снимите выключатели звукового сигнала, отсоединив от них провода и вывернув винты крепления.

15. Установите детали в порядке, обратном снятию.

Copyright 2007-2023 Все права защищены. Все торговые марки являются собственностью их владельцев.

Разлет шарниров рулевых тяг

При использовании автомобиля шарниры подвергаются износу и погружению в воду, что приводит к их разрушению и попаданию песка и грязи. Это может вызвать разлет шарниров и, как следствие, появление люфта руля.

Чтобы исправить проблему, необходимо проверить состояние рулевых тяг и, при необходимости, заменить изношенные или поврежденные шарниры. Для этого можно обратиться к автосервису или выполнить самостоятельную замену.

Для самостоятельной замены шарниров рулевых тяг необходимо выполнить следующие действия:

1. Поднять переднюю часть автомобиля с помощью гидравлического подъемника или домкрата.
2. Отвернуть гайки и болты, крепящие шарниры рулевых тяг к рулевым механизмам.
3. Снять старые шарниры и поставить новые.
4. Завернуть гайки и болты, крепящие новые шарниры к рулевым механизмам.
5. Опустить автомобиль и проверить работу рулевого управления.

Важно помнить, что замена шарниров рулевых тяг должна выполняться аккуратно и с использованием специального инструмента, чтобы не повредить рулевые механизмы и не потерять регулировку колес. При возникновении люфта руля у УАЗ Хантера рекомендуется обратиться к специалистам для диагностики и ремонта автомобиля

Они помогут определить точную причину проблемы и найти наиболее эффективное решение

При возникновении люфта руля у УАЗ Хантера рекомендуется обратиться к специалистам для диагностики и ремонта автомобиля. Они помогут определить точную причину проблемы и найти наиболее эффективное решение.

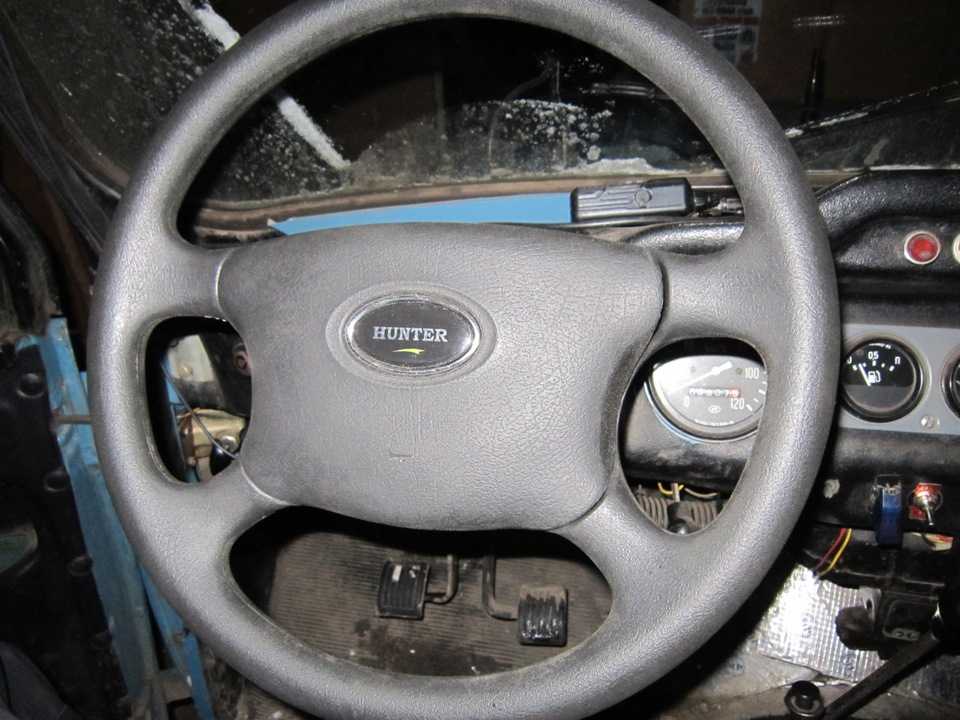

Как снять руль на УАЗ Хантер: подробная инструкция

Здравствуйте! Меня зовут Дмитрий, и я являюсь автомехаником с многолетним опытом работы. В данной статье я расскажу вам о том, как снять руль на УАЗ Хантер. Данный процесс несложный, однако требует некоторых инструментов и аккуратности. Итак, приступим!

Подготовка к снятию руля

Перед тем, как приступить к самому процессу снятия руля, необходимо подготовиться. Вам понадобятся следующие инструменты:

• Набор инструментов с ключами различных размеров;
• Отвертка;
• Съемник рулевой колонки (если необходимо).

Также перед началом работы обязательно отключите аккумулятор автомобиля и убедитесь, что руль находится в нейтральном положении.

Снятие руля

1. Начните снятие, устанавливая автомобиль на стояночный тормоз и выжимая сцепление.

2. С помощью отвертки, аккуратно снимите пластиковую накладку с центрального узла руля.

3. При помощи требуемого ключа разберите болты, которые крепят управляющий механизм к пластине и колонке рулевого вала.

4

Осторожно и аккуратно выньте руль

5. При необходимости удалите ударопоглощающий элемент, расположенный между рулем и управляющим механизмом.

Вывод

Таким образом, снятие руля на УАЗ Хантер не является сложной процедурой, но требует определенных инструментов и осторожности

Важно помнить, что точная последовательность указанных действий может отличаться в зависимости от модели автомобиля и его конфигурации. Если у вас возникнут затруднения или вопросы, лучше обратиться к специалисту, который сможет провести все работы качественно и безопасно

Если у вас есть еще вопросы по ремонту и обслуживанию автомобилей, не стесняйтесь обращаться. Я всегда готов помочь!

Установка поршневых колец уаз патриот

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину.

Фото взял из интернета, когда менял был без телефона.Для замены руля снимаем обшивку рулевой колонки.

Заодно можно проверить крепление подрулевых переключателей. У меня было обломано (выделено красным), решение либо поставить металлический хомут отрезав остатки крепления, либо намотать изолетну и насадить их на нее.

Снимаем центральную подушку руля, за рулем болтики.

Откручиваем центральную гайку. Скорее всего руль просто так не снимется. Нужен желательно помощник.Накручиваем гайку центральную не до конца, помощник тянет руль на себя, а вы резким ударом молотка бьете по гайке, и руль сходит со своего места. Без накручивания гайки не бить собьете резьбу.Далее снимаем кнопку сигнала с нового руля и устанавливаем на место, не забудьте про выключатель указателей поворотов его нужно будет проверить на работоспособность перед закручиванием руля

Закручиваем руль, собираем кнопку сигнала, и под рулевой чехол. Радуемся приятному рулю))

Ремонт рулевого редуктора УАЗ буханка

Разобрав механизм, промыть, осмотреть детали. Обнаружив на рабочих плоскостях червяка, винта, гайки-рейки, вала-сектора отслоения слоя термообработки, раковины, чрезмерный износ, трещины, следует немедленно их заменить.

Подшипники винта, червяка следует заменить новыми в том случае, если для устранения осевого люфта удаляются все регулировочные прокладки либо на рабочих поверхностях шариков, роликов, колец имеются повреждения.

При обнаружении на рабочих плоскостях ролика, вала сошки раковин, трещин, забоин, вмятин, если образовался люфт подшипников либо посадки на оси, необходимо рассверлить ее головку, извлечь ролик.

Вставить в паз вала новый ролик и ось. Можно закрепить с помощью электрической сварки на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон.

Ни в коем случае нельзя допускать перегрева ролика. Обнаружив на плоскостях под роликами раковины, вмятины, трещины, чрезмерный износ, незамедлительно заменить новыми все кольца опор вала-сектора.

При заметном скручивании шлицев следует заменить вал сошки. Если произошел чрезмерный износ одной из сторон бронзовой втулки картера, заменить ее новой. Запрессовав в картер новую втулку, прогладить ее брошью до диаметра 35 +0,027 мм.

Ремонт компонентов рулевого управления

Снятие рулевого механизма

1. Отсоедините шланги от рулевого механизма (1), отвернув штуцеры (2), и закрепите их так, чтобы предотвратить полное вытекание масла из гидросистемы или слейте масло в чистую посуду.

Снятие рулевого механизма:

1. рулевой механизм;
2. штуцеры;
3. болт крепления карданного вала;
4. вилка карданного шарнира;
5. рулевой ват;
6. болты крепления рулевого механизма;
7. сошка;
8. рулевая тяга;
9. гайка

2. Отверните болт (3) крепления карданного вала, снимите вилку (4) с входного вала механизма.

3. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

4. Отверните болты (6) крепления рулевого механизма к лонжерону и снимите рулевой механизм.

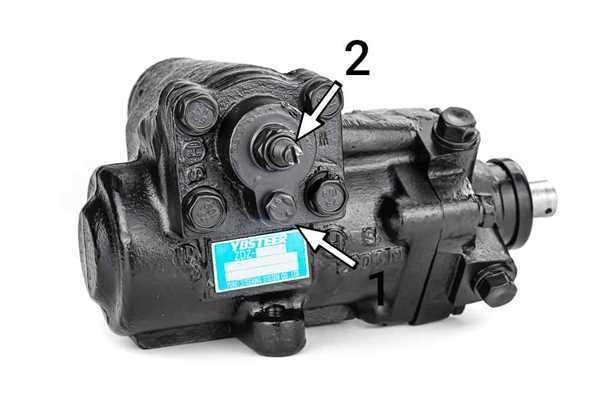

Регулировка зацепления рулевого механизма

Регулировка зацепления рулевого механизма возможна без снятия механизма с автомобиля:

1. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

2. Выставьте рулевой механизм в среднее положение.

3. Покачивая сошку проверьте наличие люфта в зацеплении.

4. При обнаружении люфта отверните гайку (2) и, вворачивая винт (1), устраните вызывающие люфт зазоры в зацеплении.

1. винт регулировочный;
2. гайка;
3. рулевое управление;
4. пыльник вала сошки;
5. сошка рулевого управления;
6. пружинная шайба;
7. гайка

5. Проверьте момент вращения входного вала рулевого механизма. Момент вращения должен быть 0,2 -0,9 Н · м (0,02 — 0,09 кгс · м). Большее значение момент принимает в среднем положении механизма, меньшее значение ближе к крайним положениям.

6. Затяните гайку (2).

7. Установите тягу.

8. Заверните и зашплинтуйте гайку крепления пальца к сошке.

Снятие карданного вала рулевого управления

1. Отверните болт крепления карданного вала к входному валу рулевого механизма и болт крепления к промежуточному валу.

2. Снимите карданный вал.

Снятие рулевого колеса

Снятие рулевого колеса:

1. выключатель звукового сигнала;
2. гайка крепления рулевого колеса

1. Снимите выключатель (1) сигнала. Для этого аккуратно потяните его на себя.

все полезное находится здесь

Снятие рулевого колеса ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отсоединяем аккумуляторную батарею.

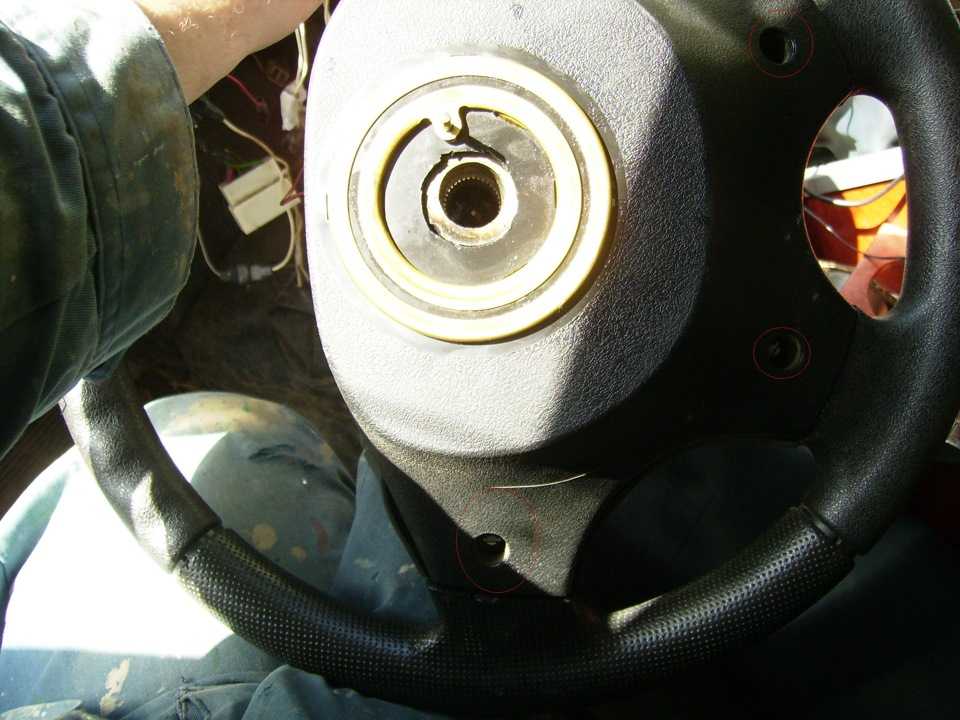

С обратной стороны руля отверткой отворачиваем три винта крепления накладки.

Для удобства отворачивания боковых винтов поворачиваем рулевое колесо.

Головкой «на 24» отворачиваем гайку крепления рулевого колеса.

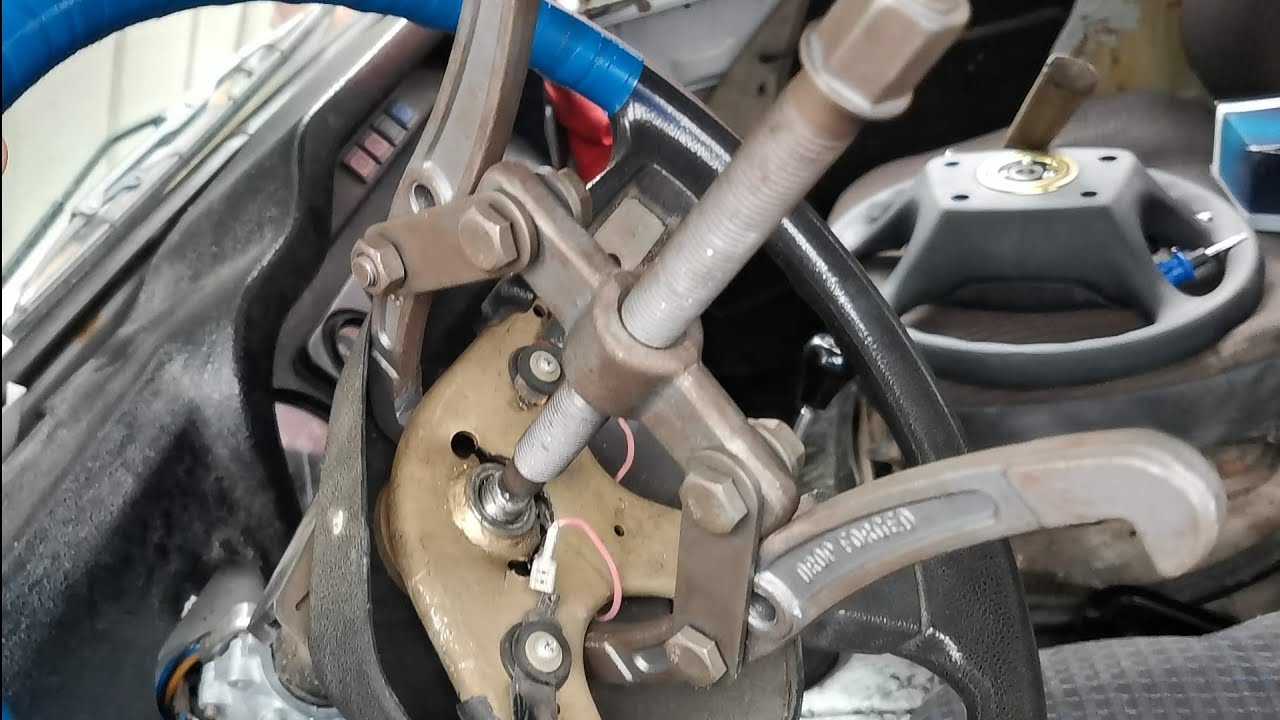

Устанавливаем съемник на рулевое колесо.

Вращая ходовой винт съемника, стягиваем рулевое колесо со шлицев вала…

Устанавливаем рулевое колесо в обратной последовательности.

ВНИМАНИЕ При установке рулевого колеса на вал поверните кольцо муфты соединителя переключателя так, чтобы штифт вошел в паз

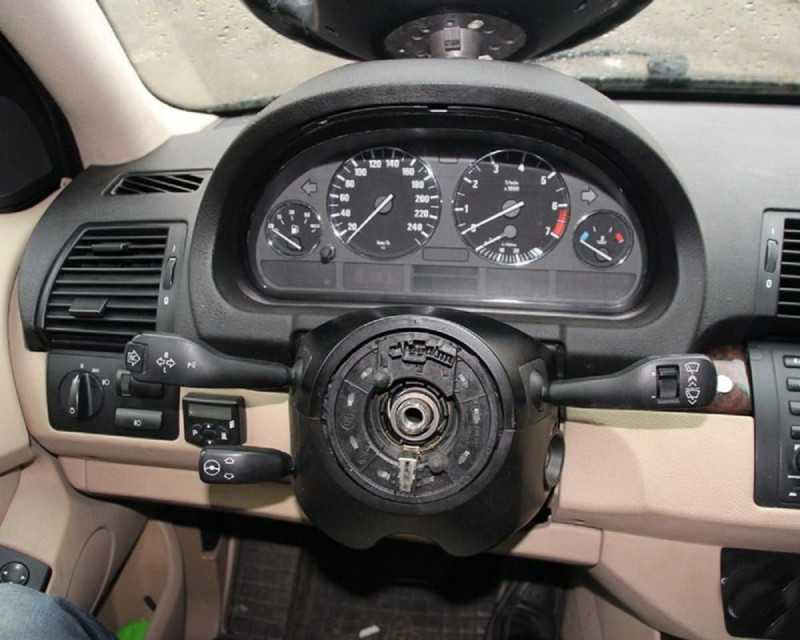

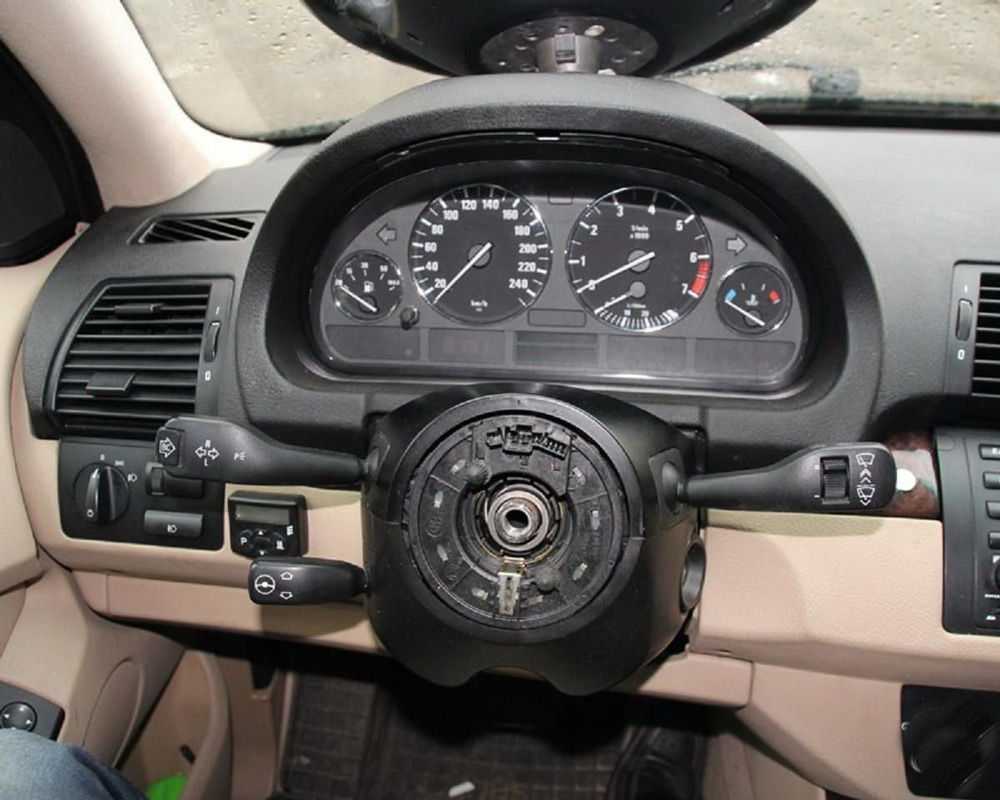

Снятие старого руля

Чтобы замена руля прошла успешно, проверьте, есть ли в нём фиксаторы — для этого нужно осмотреть заднюю сторону ступицы при помощи зеркала или сделать фото с помощью телефона. Обычно они представлены небольшими утолщениями вала руля с прорезями, открывающимися в крайнем положении. Если фиксаторы имеются, нужно поочерёдно снять их — для этого руль поворачивается вправо и влево соответственно, после чего в упомянутые отверстия вставляется отвёртка. Несильно нажав на ней, вы услышите щелчок, и почувствуете, что между самим рулём и колонкой появилось небольшое пространство. Проделав такую операцию со вторым фиксатором, приступайте к снятию центральной гайки.

Выполняется такая процедура обычно воротком с головкой М12, поскольку гайка обычно утоплена достаточно глубоко в полость руля. Во время снятия гайки руль следует придерживать одной рукой, не позволяя ему свободно вращаться. Когда процедура будет закончена, стоит аккуратно потянуть за рулевое колеса, контролируя процесс взглядом сбоку

При замене руля очень важно не повредить провода и электрические контакты — за их натяжением вам и придётся следить. Аккуратно высвободите натягивающиеся провода и окончательно снимайте старый руль

Монтаж демпфера своими руками: пошаговая инструкция

Демпфер на УАЗ Патриот устанавливается по следующему плану. Если его четко придерживаться, то операция точно пройдет успешно.

1. Подготовьте уголок толщиной 3-4 мм, высверлите в нем отверстие для оборудования и приварите предварительно рассчитав место крепления демпфера.
2. Такую же конструкцию приварите к тяге. Перед этой операцией проследите, что приспособление не ограничивает угол поворота руля.
3. Сделайте предварительную примерку устройства для монтажа, далее сваркой нагрейте уголки и выгните их в необходимую сторону для обеспечения соосности.
4. Установите оборудование и затяните крепежными гайками. Оно должно быть параллельным, и с совпавшими осями.

Снятие и установка рулевого колеса

КОРПУС-25, Снятие и установка рулевого колеса

Версия для печати Acrobat

Инструменты

• Набор метрических головок
• Головка Torx T30
• Головка 15/16″ или 24 мм

Другие необходимые процедуры

ELECT-12, Сброс контрольной лампы подушек безопасности

Снятие

1. Отсоедините отрицательный провод аккумуляторной батареи.
2. Снимите рулевое колесо следующим образом:
   1. Для автомобилей без подушек безопасности:
      1. Снимите накладку звукового сигнала рулевого колеса, сильно потянув за накладку. Будет тяжело, но не бойтесь сломать. Если у вас есть вторичное колесо (например, Momo) с центральной кнопкой звукового сигнала, аккуратно подденьте внешнюю часть кнопки с помощью маленькой плоской отвертки или щупа, чтобы выбить кнопку из колеса.
      2. Отсоедините провод от задней части кнопки звукового сигнала.
      3. Используя торцевую головку 15/16″ (или 24 мм) и храповик, снимите стопорную гайку рулевого колеса и шайбу за гайкой.
   2. С помощью карандаша, лака для ногтей или другого подходящего маркера отметьте ориентацию рулевого колеса по шлицам на конце вала рулевой колонки.
   3. Стяните рулевое колесо прямо с конца рулевой колонки.
3. Для автомобилей с подушками безопасности:
   1. Подушка безопасности может быть удалена после отключения аккумуляторной батареи не менее чем на 30 минут.
   2. На задней стороне рулевого колеса есть два винта с головкой Torx, которые утоплены в задней части колонки. Используя головку Torx T30 и храповик, выкрутите винты.
   3. Сдвиньте узел подушки безопасности с передней части рулевой колонки и отсоедините разъем на задней стороне подушки безопасности. Отложите подушку безопасности в сторону, где она не может быть повреждена (лицевой стороной вверх).
   4. Используя головку 15/16″ (или 24 мм) и храповик, снимите гайку крепления рулевого колеса и шайбу за гайкой.
   5. С помощью карандаша, лака для ногтей или другого подходящего маркера отметьте ориентацию рулевого колеса по шлицам на конце вала рулевой колонки.
   6. Стяните рулевое колесо прямо с конца рулевой колонки.

Установка

Наденьте рулевое колесо на рулевую колонку, обращая внимание на установочные метки, сделанные при снятии.
Установите гайку крепления колеса и затяните ее с моментом 45 Нм (33 футо-фунта).

Для автомобилей без подушек безопасности прикрепите провод кнопки звукового сигнала к накладке кнопки звукового сигнала и прижмите накладку к рулевому колесу.
В автомобилях с подушкой безопасности прикрепите провод к задней части подушки безопасности, вставьте его в рулевое колесо и закрепите, установив два винта с головкой Torx (T30).

Стоя снаружи автомобиля, дотянитесь до автомобиля и включите зажигание. Причина, по которой я нахожусь вне машины, заключается в том, что это один из случаев, когда я видел, как непреднамеренно сработали подушки безопасности. Заведите автомобиль и посмотрите, горит ли сигнальная лампа подушки безопасности. Если это так, сбросьте сигнальную лампу с помощью ELECT-12.

Clark’s Garage 1998

Установка гидроусилителя руля на УАЗ 469 своими руками

Установка гидроусилителя на УАЗ 469 осуществляется штатно заводом производителем. Если по каким-либо причинам машина оказалась не оснащенной данным агрегатом, его не сложно установить своими руками. Усилитель изготовлен по интегральной схеме. В одном корпусе с ним расположен силовой цилиндр и распределитель.

ГУР на УАЗ 469 может быть гидравлическим и электрическим. В основном для данной модели используется гидравлика. Однако многие автомобилисты, народные умельцы, комплектуют свою технику электрическими усилителями от различных зарубежных и отечественных брендов. Например, хорошо подходят агрегаты от машин «Мерседес»

и«Волга» .

Установка ГУР на УАЗ 469 своими руками начинается с закупки некоторых узлов и деталей. Под выбранный усилитель следует приобрести рулевую колонку и насос, создающий и поддерживающий в системе рулевого управления необходимое давление. Функционирование всей системы будет осуществляться от приводного ремня.

В комплект должны входить: бачок для заливки и хранения масла, соединительные шланги. Напорные масляные магистрали делятся на два типа – низкого и высокого давления. Первый тип гонит «обратку» в бачок. Второй тип шлангов позволяет циркулировать масляной субстанции внутри самой системы.

Объем заливаемого масла 1,2 литра. При этом используется специальное трансмиссионное масло типа Dexron II, Dexron IID, Dexron III. Масло легко текучее и отличается от моторного масла своей консистенцией и вязкостью.

Чтобы самостоятельно установить гидроусилитель на УАЗ 469, необходимо специальным съемником демонтировать рулевое колесо.

Сразу же после демонтажа рулевого колеса необходимо снять рулевую колонку, извлечь шарнир карданного вала и гайку крепления сошки рулевой тяги. Открутить 3 гайки крепления элемента руля. На вал колонки с гидравлическим усилителем рулевого управления установить новый комплект сошек. Они соединяются с рулевой тягой, фиксируются шплинтами.

Прежнее крепление колонки препятствует установке новой колонки под ГУР. Поэтому его необходимо срезать болгаркой. Следующий этап – монтаж пластикового защитного кожуха на колонку. Можно при этом использовать старые крепежные винты. Надеть на кожух кольцо из резины, шайбу, корончатую гайку, которою следует закрепить стремянками.

Карданный вал небольших размеров устанавливается между колонкой и рулевым механизмом. Он надежно соединяет оба агрегата, эффективно передавая усилие между ними. Легкими ударами молотка в широкое отверстие забивается клин. На его резьбе закрепляются две шайбы. Одна из них пружинная, вторая обыкновенная.

После завершения всех манипуляций общая длина шарнира составляет 300 мм. Затягивается корончатая гайка, фиксируется шплинтом. Рулевое колесо устанавливается в штатное положение. Установка ГУР на УАЗ 469 завершена. Остается закрепить остальные элементы.

Основные принципы настройки редукционного клапана гидроусилителя руля

Редукционный клапан в гидроусилителе руля отвечает за поддержание оптимального уровня давления в системе гидроусиления. Правильная настройка клапана позволяет обеспечить идеальное сочетание легкости управления и стабильности руления, а также продлить срок службы гидроусилителя и его компонентов.

Процесс настройки редукционного клапана гидроусилителя руля состоит из следующих шагов:

Шаг
Действие
1
Установите автомобиль на подъемнике или поддомкратник, чтобы освободить передние колеса от земли. Это позволит вам легко поворачивать рулевое колесо в процессе настройки.
2
Найдите редукционный клапан гидроусилителя руля. Обычно он расположен на корпусе гидроусилителя или на балке рулевой системы. Определите, какой тип регулятора давления установлен на вашем автомобиле: шайба или винтовой

Это важно для правильной настройки.
3
Снимите защитную крышку с клапана, используя подходящий инструмент.
4
Определите текущую настройку клапана. В некоторых случаях на корпусе клапана есть метки или шкала, показывающая положение регулятора

Если таких меток нет, запомните примерное положение регулятора.
5
Внесите необходимые изменения в настройку клапана. Для этого поворачивайте регулятор в нужном направлении. Каждый поворот на небольшой угол изменит уровень давления. Увеличение давления обычно осуществляется путем поворота регулятора по часовой стрелке, а уменьшение — против часовой стрелки.
6
Повторите шаги 4 и 5 до достижения желаемого уровня давления. Не забудьте проверить настройку при повороте рулевого колеса в обе стороны и во время движения автомобиля. При необходимости корректируйте настройку.
7
Установите защитную крышку на клапан и закрепите ее на месте.
8
Проверьте работу рулевой системы после настройки. Убедитесь, что руление стало более легким и плавным, а сама система не имеет утечек или других проблем.

Следуя этим простым шагам, вы сможете правильно настроить редукционный клапан гидроусилителя руля и улучшить работу своей автомобильной рулевой системы.

Неправильная регулировка положения ступицы колеса

Если у вас происходит люфт руля на УАЗ Хантер, одной из возможных причин может быть неправильная регулировка положения ступицы колеса. Эта проблема может возникнуть в результате неправильного снятия и установки колеса или несоответствия затяжки болтов ступицы заданному значению.

Для исправления этой проблемы вам понадобятся следующие инструменты:

1. Гаечный ключ или торцевой ключ

С помощью гаечного ключа или торцевого ключа нужно ослабить болты, крепящие ступицу колеса

Обратите внимание, что затяжка болтов ступицы должна быть равномерной и производиться с соблюдением указанного в технической документации значению момента затяжки

2. Ключ для регулировки положения ступицы

Специальным ключом для регулировки положения ступицы нужно повернуть ступицу на несколько градусов в нужную сторону. Количество градусов зависит от конкретной ситуации и может быть указано в технической документации или рекомендациях производителя. При этом нужно учитывать, что регулировка положения ступицы влияет на угол поворота передних колес и должна быть проведена профессионалами или опытными автомеханиками.

После выполнения этих действий необходимо проверить состояние левого и правого поворотных углов передних колес с помощью специального стенда или инструмента для измерения.

Обратите внимание, что неправильная регулировка положения ступицы колеса может привести к неправильной работе рулевого управления, ухудшению управляемости автомобиля и повышению риска ДТП. Поэтому, если вы не имеете достаточного опыта и навыков, рекомендуется обратиться к профессионалам, чтобы избежать негативных последствий

Разборка рулевого механизма

Случилось так, что на моем «батоне» на 91 тысяче полностью кончился ресурс рулевого редуктора. Т. е. регулировочным винтом люфт не устранялся, мало того, еще баранку стало очень туго крутить. Короче — решил энтот девайс поменять. Почитал букварь, купил новый редуктор… и в субботу вместе с приятелем стали ковыряться. Первое, во что уперлись — это снятие рулевого колеса. Нужен специальный съемник, а вместо него только набор, состоящий из молотка и кувалды и длинный список нецензурных выражений. После безуспешной часовой работы этим набором пришло командирское решение срезать рулевую колонку «болгаркой». Сказано — сделано, только народ из соседних гаражей как-то странно смотрел на эту операцию. Далее необходимо снять рулевую сошку. Съемник для этой операции был, но в процессе ее осуществления его не стало. Пришлось снять крышку с регулировочным винтом, между корпусом редуктора и рулевой сошкой вставить «паровозный» ключ и ударами 10-килограммовой кувалды по валу рулевой сошки разделить эти детали. Остатки старого редуктора пошли на выброс, в новый залили трансмиссионную синтетику (GL5) и поставили все на место.

Открываем капот

Шаг 1: Находим рычаг открытия капота

Перед тем, как начать открывать капот, необходимо определить местоположение рычага открытия. Обычно он находится под рулем возле педалей газа и тормоза. Нажмите на рычаг открытия, чтобы разблокировать капот.

Шаг 2: Поднимаем капот

Поднимайте капот из салона автомобиля. Для этого нужно найти специальный запасной рычаг, под лобовым стеклом за логотипом автомобиля. Вставьте рычаг в специальное отверстие и поднимите капот.

Шаг 3: Устанавливаем подпорки

Устанавливайте подпорки под капот, чтобы он не закрылся случайно

Это особенно важно на ветреной погоде, когда сильные порывы ветра могут случайно закрыть капот

Важно: При работе с двигателем всегда застегивайте защитный фартук и надевайте перчатки. Никогда не торопитесь, особенно когда дело касается двигателя или гидравлической системы автомобиля

Недостаточное количество масла в рулевой рейке

Если рулевая рейка не имеет достаточного количества масла, то ее детали начинают трястись, изнашиваться и издавать характерные шумы. В результате этого возникает люфт, который проявляется в плохой отзывчивости руля и нежелательных колебаниях рулевого колеса.

Устранить проблему недостаточного количества масла в рулевой рейке можно путем доливки необходимого объема масла. Для этого необходимо:

1. Поднять переднюю часть автомобиля при помощи гидравлического или ручного домкратов.
2. Найти пробку долива масла в рулевой рейке.
3. Аккуратно отворить пробку долива и проверить уровень масла в рулевой рейке.
4. При необходимости долить необходимое количество масла, соблюдая рекомендации производителя автомобиля.
5. Закрыть пробку долива масла надлежащим образом.

После доливки масла в рулевую рейку рекомендуется проверить его уровень и, при необходимости, добавить недостающее количество. Если проблема с люфтом руля не была устранена, рекомендуется обратиться к специалисту для детального обслуживания системы управления автомобилем.

Важно помнить, что действия по проверке и доливу масла в рулевую рейку должны выполняться только при выключенном двигателе и остывшем моторе, чтобы избежать ожогов и других травм

Процесс снятия рулевого колеса с УАЗ Патриот

Выставите руль согласно прямолинейного движения.

Далее просто потяните кожух кнопки звукового сигнала и отсоедините кожух от 4 фиксаторов удерживающих его.

Снимаем кнопку включения сигнала с машины…

Отключаем 2 провода идущих от кнопки к рулевому колесу

Головкой на 24 ослабляем гайку удерживающую руль.

Не отворачивайте гайку полностью, так как прежде необходимо сорвать руль с места (с шлицов), а потом лишь открутить гайку полностью. Гайка будет удерживать руль, когда вы его сорвете и предохранит вас от травм, а салон машины от повреждений.

Сдергиваем руль со шлицов, пока он не начнет ходить по ним. Гайка удержит руль от окончательного снятия.

После откручиваем гайку и снимаем ее. Чтобы потом выставить рулевое колесо (руль) в соответствии с первоначальным положением, промаркируйте его расположение относительно шлицов

Далее руль можно снять с машины

Рулевое колесо на УАЗ Патриот устанавливается в обратном порядке. Затягивая фиксирующую гайку, вы сможете установить руль на место

При обратной сборке обратите внимание на состояние шлицов, а также на состояние контактных колец, так как если эти они не будут удовлетворять требованиям дальнейшей эксплуатации, то руль придется снимать вновь

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Выбор руля

Подбирать «баранку» следует не только по её внешнему виду — опираться нужно на соответствие креплений вашему автомобилю, но и на удобство использования такого узла. Большое значение имеет также функциональность — в большинстве современных автомобилей руль оснащается подушкой безопасности, кнопками управления мультимедиа и различными электронными системами. Идеальным вариантом является подбор по рекомендации производителя — такие рули имеют сертификаты соответствия и соответствующие отметки на упаковки.

Если вы приобретаете нестандартное изделие, стоит позаботиться о покупке переходника. Такой аксессуар для руля должен быть произведён фабричным способом. Лучше не слушать соседей по гаражу, как они выточили переходник самостоятельно или заказали в мастерской, поскольку вряд ли вы сможете найти заготовку нужного размера из легированной стали либо высокопрочного сплава. Помните — покупка некачественного руля и дополнительных компонентов чревата потерей управления в самый неподходящий момент!

Полезные советы от профессионалов

1. Проверьте гидравлический насос

Перед заменой гур УАЗ Хантер, важно убедиться в исправности гидравлического насоса. Проверьте его на наличие трещин, неплотности крышки и загрязнений

В случае необходимости, рекомендуется провести его ремонт или замену.

2. Очистите шестерню рулевого механизма

Перед заменой гидроусилителя руля, важно проверить шестерню рулевого механизма на наличие окисления и загрязнения. Рекомендуется очистить её щеткой и налить небольшое количество смазки

3. Используйте высококачественную гидравлическую жидкость

При замене гидроусилителя руля поставьте высококачественную гидравлическую жидкость. Это позволит увеличить срок службы ремонтируемого узла и снизить нагрузку на насос.

4. Установите все детали в соответствии с технической документацией

Соблюдайте правильную установку всех деталей гур УАЗ Хантер согласно технической документации. Неправильная установка может привести к неисправным узлам и снизить эффективность ремонта.

5. Проверьте работу рулевой колонки

Проверьте работу рулевой колонки на наличие люфтов и неправильной установки. В случае выявления проблем, обратитесь к профессионалам для устранения имеющихся неисправностей.

Как снять руль уаз хантер

Навигация

Ссылки сообщества

Пользователи

Поиск по форуму

Поиск по метке

Расширенный поиск

К странице.

УАЗ Клуб и Форум > Технические вопросы по автомобилям УАЗ > Ходовая часть > Как снять руль на УАЗе HUNTER

Junior Member
Регистрация: 20.07.2010
Сообщений: 93
Junior Member
Регистрация: 20.07.2010
Сообщений: 93

Купил новую торпеду для УАЗа и не могу ее поставить так как не снять руль Может подскажите что мне делать.

Junior Member
Регистрация: 22.09.2009
Сообщений: 79
Junior Member
Регистрация: 22.09.2009
Сообщений: 79
не снять со шлицов?
Junior Member
Регистрация: 07.02.2010
Сообщений: 71
Junior Member
Регистрация: 07.02.2010
Сообщений: 71
Да ни как не снятья и бил по центру молотком и дергал с разных сторон за руль и в итоге погнул руль
Junior Member
Регистрация: 14.11.2009
Адрес: Дзержинский
Сообщений: 93
Junior Member
Регистрация: 14.11.2009
Адрес: Дзержинский
Сообщений: 93

хм плотно сидит ты попробуй не дёргать а взять с обоих сторон руль и качая его в право и лево и одновременно тащить на себя я так снимал только окуратней лицо в стороне держи я себе синяк поставил (тоже ни как не мог снять ) а вот так он у меня выскочил)

Junior Member
Регистрация: 03.06.2010
Адрес: Петровск
Сообщений: 95
Junior Member
Регистрация: 03.06.2010
Адрес: Петровск
Сообщений: 95
Надо попробовать но радной руль очень хилый и сразу гнется
Junior Member
Регистрация: 01.02.2010
Адрес: Городец
Сообщений: 79
Junior Member
Регистрация: 01.02.2010
Адрес: Городец
Сообщений: 79

ну ты старайся так чтоб не погнуть (я тоже долго мучался) потом батя подсказал вот раскачал и выскочил )

Junior Member
Регистрация: 14.01.2010
Сообщений: 91
Junior Member
Регистрация: 14.01.2010
Сообщений: 91

У меня тоже руль (3160) тяжело снялся. сначала я его пробовал тянуть, потом я его пробовал раскачать. После чего снял его ударив одновременно двумя руками (справа и слева) со стороны панели приборов, т.е. на себя. Но в этом случае, как было написано выше, берегите лоб

Предыдущая тема | Следующая тема

Опции просмотра

Линейный вид

Комбинированный вид

Древовидный вид

Выводы и рекомендации по ремонту гидроусилителя руля на УАЗ Хантер

В процессе ремонта гидроусилителя руля на УАЗ Хантер необходимо обратить внимание на следующие моменты:

• Для замены герметика на штоке гидроцилиндра рулевого управления, необходимо снять шток. Это может быть необходимо при повреждении уплотнительной поверхности герметика, что часто является причиной утечки гидроусилителя руля.
• При установке нового герметика необходимо не только установить его на шток, но и грамотно обработать его поверхность. Этого требует процесс ремонта гидроусилителя руля на УАЗ Хантер.
• Работу по замене гидроцилиндра на УАЗ Хантер лучше проводить при снятии приемной трубы, так как это существенно облегчает доступ к гидроцилиндру рулевого управления и повышает безопасность при работе.
• Одной из причин неисправности гидроусилителя руля является низкий уровень гидравлической жидкости. Проверьте уровень жидкости и дополните при необходимости.
• При замене гидроусилителя руля на УАЗ Хантер рекомендуется использовать оригинальные запчасти, чтобы избежать дополнительных проблем в процессе эксплуатации.

Более сложные работы по ремонту гидроусилителя руля на УАЗ Хантер лучше доверить профессионалам, чтобы избежать захламления автомобиля или повреждения дорогостоящих деталей.
