Регулировка клапанов на ваз 2106

Общий алгоритм установки зазоров

Для начала следует внимательно изучить Инструкцию по эксплуатации мотоблока. В ней нужно найти два момента:

Первый. Рекомендуемую производителем двигателя, правильную величину зазоров. У разных моделей ДВС они отличаются. При этом могут быть одинаковыми или разными для впускного и выпускного клапанов.

Например, нормой может быть 0,1-0,15 мм для обоих клапанов. Или 0,15 для впускного и 0,20 для выпускного. На выпускных может быть рекомендован больший зазор, так как они сильнее нагреваются от выхлопов и больше подвержены тепловому расширению.

Второй. Далее в Инструкции надо найти информацию о том, как установить третий такт сжатия, в положении которого регулируются зазоры. Для этого на маховике и цилиндре большинства двигателей есть риски. Маховик вращают до их совпадения.

Если нет рисок, в инструкции ничего не сказано, то третий такт сжатия для регулировки находят следующим способом:

1. Снять крышку клапанов.
2. Выкрутить свечу (на бензиновых ДВС).
3. Медленно вращать маховик. При этом надо следить за клапанами. Должно произойти следующее:
   1. Открылся и закрылся выпускной клапан.
   2. Открылся и закрылся впускной клапан.
   3. После того, как впускной полностью закрылся, маховик медленно провернуть еще на четверть или половину оборота. При этом поршень должен быть на подходе к ВМТ или строго в ВМТ, быть на такте сжатия, но ещё не уходить вниз.
   4. Положение поршня контролируется щупом через свечное отверстие.
4. Именно в этот момент (начало 3 такта, поршень в ВМТ), а оба клапана закрыты и между ними и коромыслами появляются зазоры, которые надо регулировать.

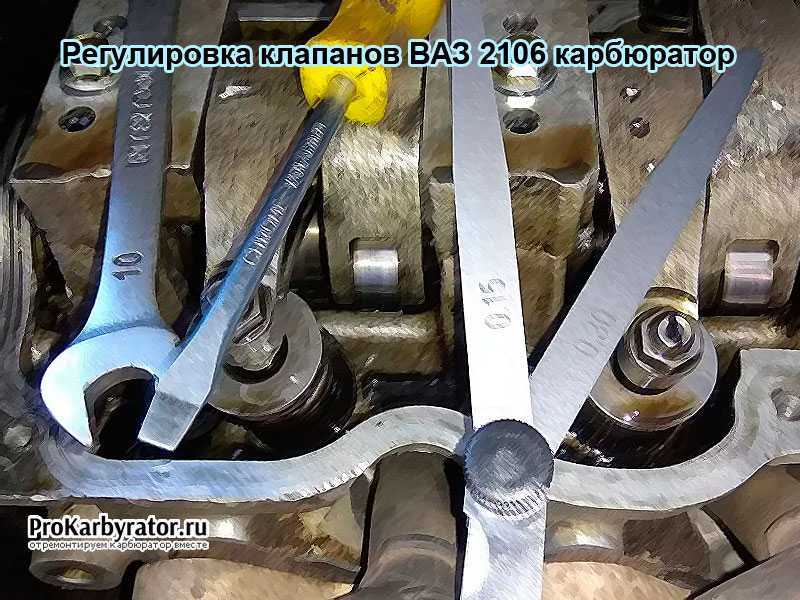

Момент регулировки на фото:

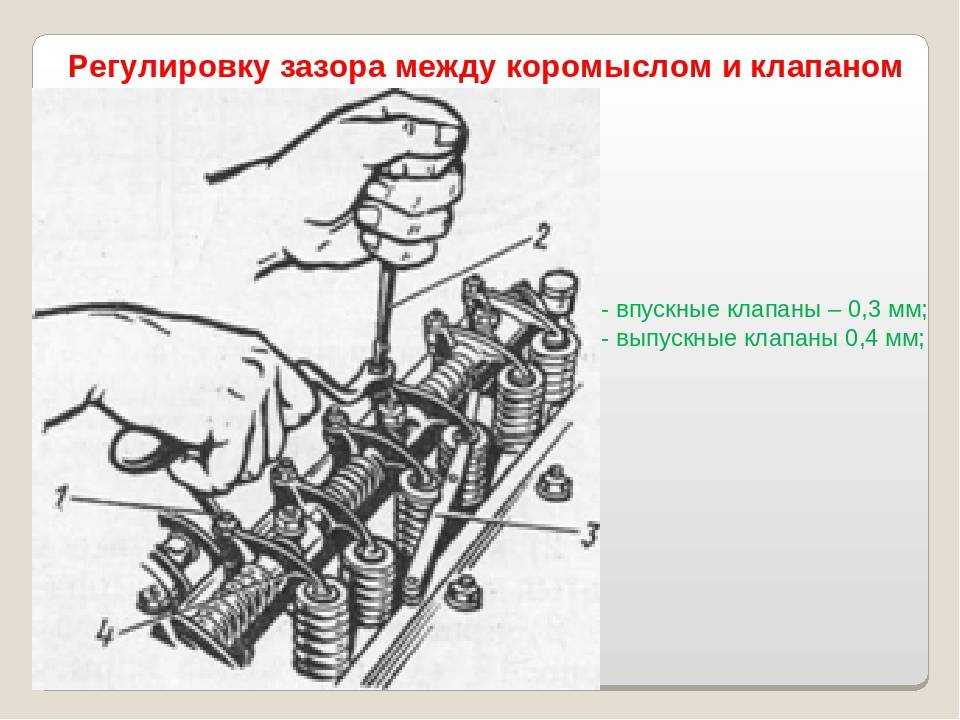

Регулировку проводят на холодном двигателе. Далее общий для всех двигателей порядок действий:

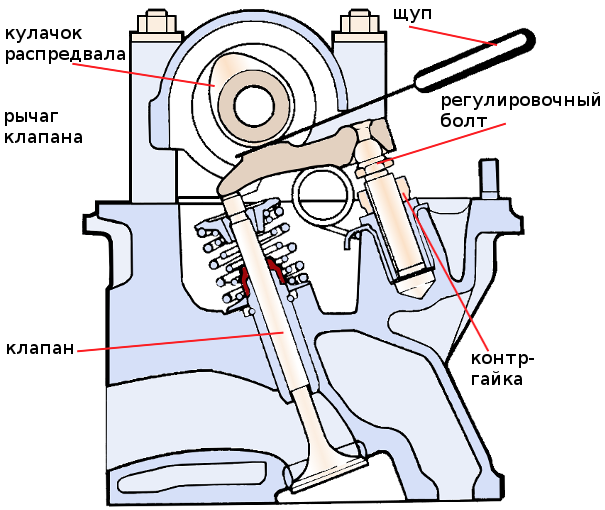

1. Отпускается контргайка регулировочного винта (на фото на переднем плане).
2. Под коромысло вставляется контрольный щуп, в данном случае 0,15 мм (см. фото).
3. Регулировочный винт затягивается, пока коромысло не упрется в щуп. Щуп слегка передвигают, винт затягивают, пока щуп не начнет передвигаться с небольшим усилием.
4. Затягивается отпущенная контргайка.

Щуп должен извлекаться также с небольшим усилием.

Как правильно сделать регулировку клапанов мотоблока с китайскими двигателями Лифан 168F-2,170F,177F  показано на видео:

Точно такая же процедура повторяется с другим клапаном.

Если производителем рекомендованы разные зазоры для впускного и выпускного клапанов, их следует различать:

• выпускной клапан стоит со стороны глушителя;
• впускной напротив, со стороны карбюратора и воздушного фильтра.

Операция несложная, но требует тщательного подхода из-за того, что зазоры регулируются на мизерных величинах, с допустимой погрешностью в «сотках» мм (+ — 0,05 мм). На некоторых моделях ещё меньше (+ -0,02 мм).

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

• отключаем клемму от аккумулятора;
• снимаем корпус воздушного фильтра (на карбюраторном моторе);
• отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
• откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
• выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
• откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

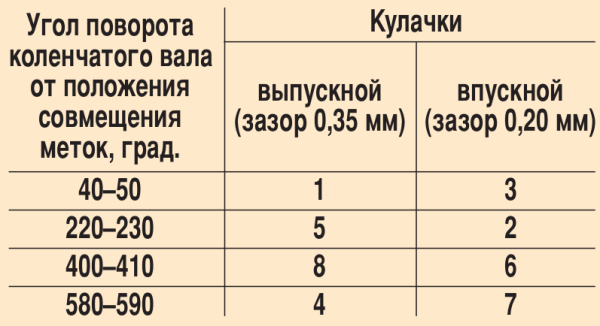

Угол поворота распредвала, град	№ кулачка (отсчет от шкива распредвала)
Выпускной (зазор 0,35.мм)	Впускной (зазор 0,20.мм)
0 плюс 2-3 зуба	1	3
90 плюс 2-3 зуба	5	2
180 плюс 2-3 зуба	8	6
270 плюс 2-3 зуба	4	7

Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

клапан	1 кл (вы)	2 кл (вп)	Зкл (вп)	4 кл (вы)	5 кл (вы)	6 кл (вп)	7 кл (вп)	8 кл (вы)
Должно ±0,05	0,30 (0,35)	0,20	0,20	0,30 (0,35)	0,30 (0,35)	0,20	0,20	0,30 (0,35)
наибольший зазор	0,25	0,35	0,40	0,35	0,40	0,30	0,30	0,40
шайба	4,30	3,82	3,52	4,22	4,50	4,27	3,87	4,25
Какая нужна шайба	4,25 (4,20)	3,97	3,72	4,27 (4,22)	4,6 (4,55)	4,37	3,97	4,35 (4,3)

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;

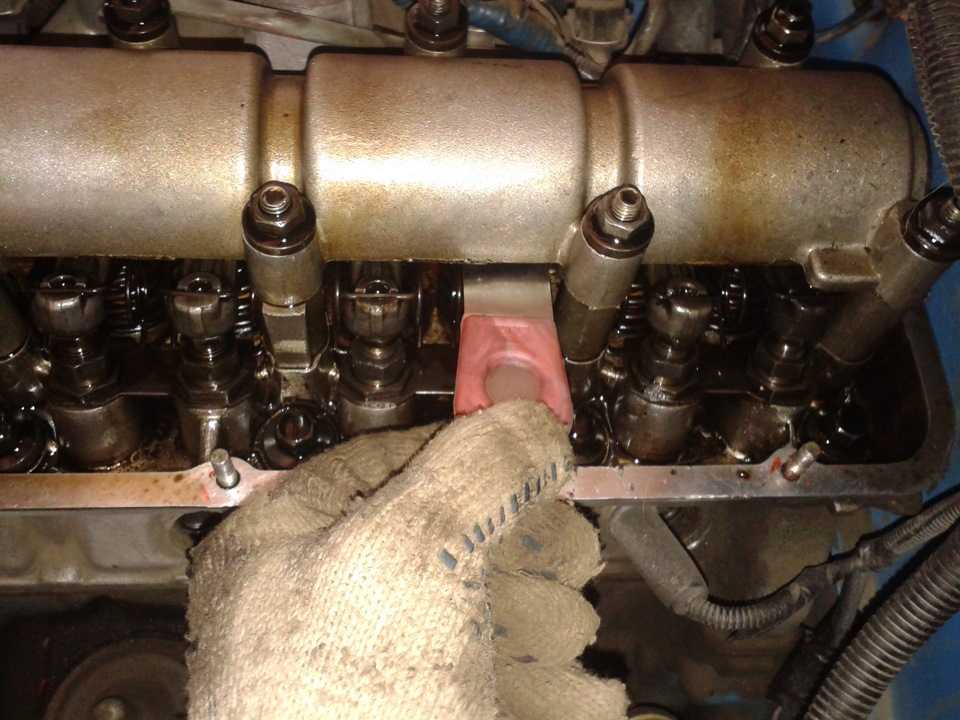

6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
8. В — толщина отработанной шайбы, мм;
9. А — вымеренный зазор, мм;
10. С — номинальный зазор, мм.
11. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
12. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
13. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
14. записываем размер щупа, который не входит в тепловой зазор;
15. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
16. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
17. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
18. Устанавливаем шайбы в толкатели, согласно записи блокнота;
19. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
20. проверяем новые тепловые зазоры;
21. после замены шайб, необходимо поставить демонтированные детали на место;
22. запускаем двигатель и наблюдаем за его работой.

Установка крышки головки блока цилиндров

После выполнения регулировки клапанов на двигателе 4Н15 необходимо правильно установить крышку головки блока цилиндров для исключения возможности непредвиденного проникновения внутрь моторного отсека пыли и влаги, а также для обеспечения надежной работы двигателя.

Для установки крышки головки блока цилиндров следуйте следующей последовательности действий:

1. Очистите поверхности головки блока цилиндров и крышки от грязи и масла с помощью растворителя. Убедитесь, что поверхности сухие и чистые.
2. Проверьте состояние уплотнительной прокладки крышки. Если прокладка повреждена или изношена, замените ее новой.
3. Смажьте поверхность головки блока цилиндров тонким слоем силиконовой смазки.
4. Аккуратно установите крышку головки блока цилиндров на головку блока таким образом, чтобы прокладка идеально подошла к поверхности головки.
5. Подтяните болты крышки головки блока цилиндров крутящим моментом, указанным в руководстве по эксплуатации. При необходимости, используйте динамометрический ключ для точной регулировки момента затяжки.
6. Проверьте, что все болты крышки головки блока цилиндров затянуты равномерно и находятся в правильном положении.

После выполнения всех вышеперечисленных действий установка крышки головки блока цилиндров будет завершена. При этом необходимо убедиться, что крышка установлена надежно и герметично, а также что не наблюдается никаких повреждений или деформаций.

Подготовительные работы

Итак, двигатель – остывший, а сам автомобиль поставлен на ровную площадку и обездвижен. Можно приступать к работам:

1. Снимаем крышку воздушного фильтра карбюратора и извлекаем фильтр;
2. Откручиваем болты крепления фильтра и снимаем его, предварительно отсоединив патрубки, идущие к нему;
3. Убираем трос ручного управления воздушной заслонкой (подсос) и отсоединяем тягу дроссельной заслонки;
4. Откручиваем болты крепления клапанной крышки и демонтируем ее;
5. Проверяем натяжение цепи (оно должно быть в норме, иначе сначала придется провести регулировку натяжки);
6. Снимаем крышку распределителя (трамблера).

Теперь необходимо установить в 4-м цилиндре ВМТ поршня и помогут в этом метки, нанесенные на колен. валу и крышке привода распред. вала, а также на шестерне распределительного вали и его крышке.

Для этого можно воспользоваться соответствующим по размеру ключом, которым необходимо вращать колен. вал за болт приводного шкива. Или же воспользоваться одним из приводных колес. Для этого его нужно вывесить при помощи домкрата, включить 4-ю передачу и медленно прокручивать поднятое колесо. При этом трансмиссия обеспечит вращение коленчатого вала. Но при втором способе потребуется помощник, поскольку проконтролировать совпадение меток будет сложно.

Оплата

Оплата на карту VISA «Сбербанк» Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1%

Наложенный платеж (оплата при получении) Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию – примерно 4% от стоимости заказа (посылки) при получении. Почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу наложенный платеж.

Безналичный расчет Данный вид оплаты подходит для организаций и индивидуальных предпринимателей. Счет на оплату формируется после оформления заказа. Специалист свяжется с вами для уточнения деталей.

Наличный расчет Расплатиться наличными можно непосредственно в магазине, при самовывозе товара.

Почему необходимо периодически обслуживать систему газораспределения?

Как отрегулировать клапана на ВАЗ 2101Как отрегулировать клапана на ВАЗ 2101При работе двигатель нагревается. А каждое металлическое изделие имеет свойство расширяться под воздействием температуры. Зазор между рычагом клапана и кулаком необходим для компенсации увеличения линейных размеров нагретых деталей. Таким образом, при правильной регулировке коромысло постоянно находится в связи с распредвалом.

Сопряженные детали ГРМ постоянно подвергаются воздействию усилий, которые способствуют износу узла. Зазор постепенно начинает увеличиваться и, в конечном счете, выходит за границы допускаемого значения. Тогда мотор начинает издавать стуки, которые обусловлены нарушением целостности контакта рычага и кулачка.

При появлении таких симптомов необходимо срочно провести регулировку клапанов на двигателе ВАЗ 2101, иначе придется менять распределительный вал.

Под действием нагрузок растягивается и цепь. В конструкции узла имеется натяжитель, который может компенсировать удлинение передачи максимально в 4 мм. После этого ее необходимо заменить. Имеет место выработка успокоителя, контактирующего на протяжении всего времени с приводом.

Устройство и принцип работы

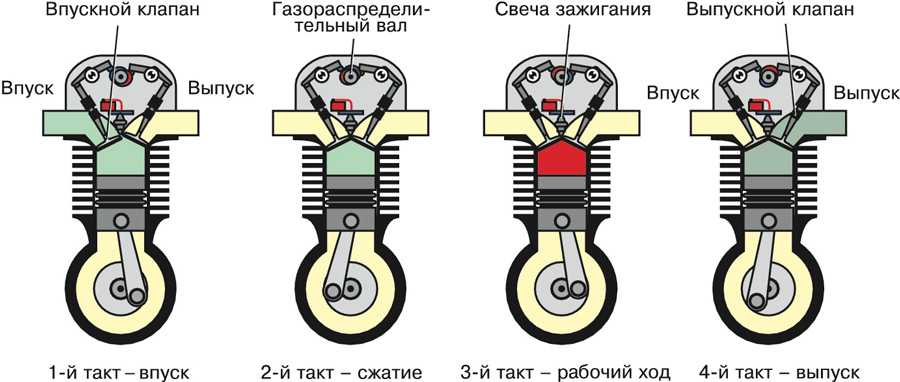

Клапана стоят только на 4 – тактных двигателях. Принципиальное отличие от 2-тактных вариантов – выполняются промежуточные холостые такты.

1. 1 такт – поршень идет вниз, к НМТ. В камере сгорания создается разрежение. В это время открывается впускной клапан, и топливная смесь закачивается в цилиндр. Выпускной клапан закрыт.
2. 2 такт – поршень идет вверх, топливная смесь сжимается. Оба клапана закрыты. При подходе поршня к ВМТ топливо воспламеняется (со взрывообразной вспышкой) и после прохода поршнем ВМТ начинается 3 такт.
3. 3 такт рабочий. Оба клапана закрыты. Под давлением вспыхнувшего топлива поршень от ВМТ идет вниз.
4. 4 – такт. Поршень идет вверх. Открывается выпускной клапан, выхлопные газы выталкиваются в глушитель. Впускной клапан закрыт.

Из вышеописанной схемы работы клапанного двигателя понятно, почему так важна корректная работа клапанов мотоблока.

Подготовка к регулировке клапанов К9К

• Подготовьте рабочее место: Убедитесь, что у вас есть достаточно места для выполнения процедуры и все необходимые инструменты рядом.
• Выключите двигатель: Никогда не выполняйте регулировку клапанов на работающем двигателе. Убедитесь, что двигатель полностью остановлен и остыл.
• Проверьте натяжение ремня ГРМ: Регулировка клапанов К9К требует снятия крышки головки блока цилиндров, поэтому перед началом работы необходимо проверить и дополнительно натянуть ремень ГРМ, если это необходимо.
• Снимите крышку головки блока цилиндров: Для доступа к клапанам К9К необходимо снять крышку головки блока цилиндров, следуя указаниям производителя автомобиля.

После выполнения этих предварительных шагов, вы будете готовы к началу процедуры регулировки клапанов двигателя К9К.

Необходимые инструменты и материалы

На разных моделях требуются разный инструмент. Некоторые регулировочные винты имеют шлицы под плоскую отвертку. На других есть шестигранник под накидной ключ.

Также требуются ключи для свечи и крышки клапанов.

Обязателен щуп. Некоторые рекомендуют использовать подручные калибры. Например, лезвие, которое, как считается, имеет толщину 0,1 мм. Но не факт, что подойдет, т.к. другие размеры (0,15 мм, 0, 20 мм) уже выставить без щупа не получится. Два сложенных вместе лезвия из-за неплотного прилегания друг к другу дадут не 0,2 мм, а непредсказуемую величину.

Основные ошибки при регулировке

Нельзя проверять зазоры на теплом и тем более горячем двигателе. Из-за теплового расширения металлов в этом время зазоров может не быть совсем, а при остывании они появятся. Для купирования таких колебаний во многом и предусматриваются зазоры на простых двигателях.

После регулировки и затяжки зазоры не проверялись. Во время затяжки может быть изменение зазора. Потому проверка щупом после завершения требуется.

Неправильно выбран такт и положение поршня при регулировке. При поиске ВМТ третьего такта, описанном выше, маховик следует вращать в ту сторону, в которую он вращается при работе двигателя.

Дополнительно сориентироваться поможет осмотр положения выпускного клапан при ВМТ:

• при нужном для регулировки положении, 3 такт: оба клапана закрыты, поршень в ВМТ;
• при промежуточном – поршень в ВМТ, но впускной клапан начинает открываться. При этом зазора на нем нет совсем. Отрегулировать зазоры в такой позиции нельзя.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Эксплуатация тракторов сельскохозяйственного назначения

Публикация:

   Как регулируют клапаны двигателя А-41?

Читать далее:

   Как проверить правильность регулировки клапанов запуском двигателя?

Как регулируют клапаны двигателя А-41?

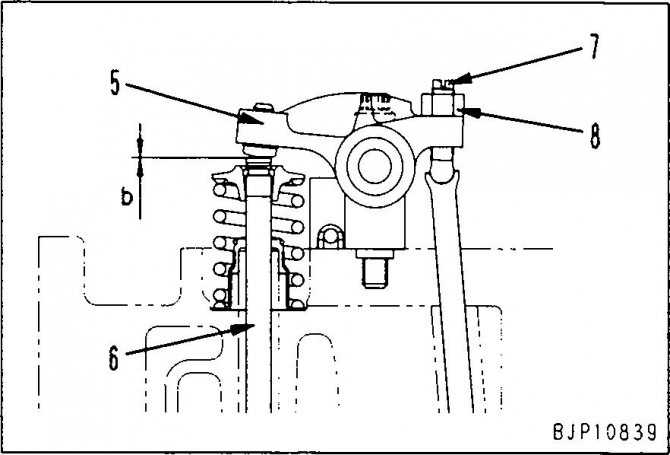

При проверке и регулировке зазоров между бойками коромысел и стержнями клапанов выполняют следующие правила:

Готовят свободный и удобный доступ к клапанному механизму — для этого снимают боковины и верхний лист капота.

Очищают от пыли и снимают колпак головки цилиндров.

Дополнительные материалы по теме:

Проверяют затяжку гаек (стоек коромысел клапанов и крепления головки цилиндров к блоку), для того чтобы установить правильные зазоры в клапанах.

Включают механизм декомпрессии и медленно вращают коленчатый вал двигателя до полного закрытия впускного и выпускного клапанов первого цилиндра (при этом оба коромысла клапанов должны свободно покачиваться на величину зазора между бойками и стержнями клапанов).

Вывертывают установочный винт из картера маховика и вставляют его в это же отверстие ненаре-занной частью. Затем, нажимая на винт, проворачивают коленчатый вал двигателя, пока установочный винт не войдет в углубление на маховике. При этом поршень первого цилиндра устанавливается в положение в. м. т. такта сжатия.

Выключают механизм декомпрессии и проверяют щупом зазоры между бойками коромысел и стержнями клапанов.

Следует иметь в виду, что проверка и регулировка зазоров в клапанах при включенном механизме декомпрессии приводит к неправильным результатам, нарушающим нормальную работу клапанного механизма. При правильно отрегулированных клапанах зазоры (на холодном двигателе) должны быть в пределах 0,25—0,30 мм.

Если зазоры в клапанах не соответствуют указанной величине, проводят их регулировку. Для этого отпускают контргайку регулировочного винта, придерживая его отверткой. Затем, удерживая контргайку ключом, отвертывают регулировочный винт и устанавливают между бойком коромысла и стержнем клапана щуп толщиной 0,3 мм. Регулировочный винт завертывают так, чтобы щуп перемещался с усилием. После этого, придерживая отверткой регулировочный винт, затягивают его контргайку. Еще раз проверяют зазор по щупу, вращая штанги толкателя (для того, чтобы убедиться в отсутствии задевания штанги за стенки блока).

Ввертывают установочный винт в резьбовое отверстие картера маховика. Поворачивают коленчатый вал двигателя на пол-оборота, установив поршень в третьем цилиндре в положение, соответствующее концу такта сжатия. Регулируют зазоры в клапанах третьего цилиндра. При дальнейшем повороте коленчатого вала на пол-оборота регулируют зазоры в четвертом цилиндре, а затем — во втором.

После регулировки клапанов обязательно регулируют механизм декомпрессии. Для этого устанавливают валик механизма декомпрессии так, чтобы регулировочные винты были расположены вертикально (упорными хвостиками к коромыслам клапанов); расконтривают регулировочные винты; заворачивают регулировочные винты, выбирая зазоры — между винтами и коромыслами, клапанами и коромыслами; отворачивают на один оборот каждый регулировочный винт и законтривают их.

Закончив регулировку механизма декомпрессии, устанавливают на место колпак головки цилиндров, правильно укладывая уплотнительную прокладку, закрепляют колпак. Операция закончена. Можно проверить регулировку клапанов запуском двигателя.

Рекламные предложения:

Читать далее: Как проверить правильность регулировки клапанов запуском двигателя?

Категория: —
Эксплуатация тракторов сельскохозяйственного назначения

Модель работы механизма газораспределения

Свежая топливно-воздушная смесь насыщает цилиндр через впускные окна. Отработанные же газы выходят через выпускные. Эти два взаимосвязанных процесса должны стабильно происходить в определенные промежутки времени. В связи с этим, необходимо периодически проводить регулировку впускных и выпускных клапанов на ВАЗ 2101, обеспечивая тем самым надежную и продуктивную работу двигателя.

Распределительный вал определяет, когда необходимо проделать один из вышеупомянутых переходов. Он состоит из спрофилированных по определенному закону кулачков. Именно последние, постоянно контактируя с коромыслами, подают команды на закрытие или открытие отверстий. Энергия для функционирования механизма передается от коленвала двойной цепью.

Регулировка клапанов на ваз 2101

Главная › Легковые › ВАЗ ›

Добро пожаловать!

Регулировка клапанов — на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы.

А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!

Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Когда нужно регулировать клапана?

Клапана требуют регулировки при:

1. Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
2. А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!

Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

• Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)
• После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)
• Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!

Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.
2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».
3. И под завершение операции затяните болт, который указан под буквой «Б».

Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!

Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1. Начинать регулировку клапанов следует:

Сперва с «шестого и восьмого» клапана.

Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!

• Не нарушайте очередность регулировки клапанов!
• Клапана нужно регулировать только на холодном двигателе!

• Для новичков!
• Вопрос: Как выглядит щуп регулировки зазоров?
• Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:

Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в х и мы вам на них ответим.

Насколько важна правильно произведённая регулировка клапанов

Как и его старший собрат-трактор, мотоблок состоит из нескольких самостоятельных единиц:

• двигателя;
• ходовой системы;
• трансмиссии;
• системы питания; рулевого управления.

Все они связаны между собой, от исправности каждой из систем зависит работоспособность всего механизма. Принято считать, что мотор является сердцем любого самоходного транспортного средства. В отношении мотоблоков это утверждение тоже справедливо, хотя в этой нише используются преимущественно бензиновые 4-тактные двигатели. На мотоблоки повышенной мощности могут устанавливаться и дизельные силовые агрегаты. Большинство силовых агрегатов имеет мощность в пределах 4-10 лошадиных сил, чего вполне достаточно для работы с навесным оборудованием соответствующих размеров.

Задача двигателя проста и понятна – преобразование энергии сгорания топлива в поступательную механическую энергию. Процесс такой трансформации схематически можно изобразить как состоящий из четырёх основных этапов:

• впрыск горючего;
• его сжатие;
• воспламенение и сгорание;
• выпуск отработанных газов.

Эти этапы принято называть тактами работы ДВС, отсюда же пошёл и термин 4-тактный двигатель.

Впуск топлива в камеру сгорания осуществляется через впускной клапан. После того, как очередная порция бензина подана, клапан закрывается, а поршень начинает двигаться по цилиндру, сжимая топливную смесь. Достигнув определённой степени сжатия, в работу вступает свеча зажигания, поджигая сжатую смесь. При горении она начинает расширяться, толкая поршень в обратном направлении. В конце цикла открываются выпускные клапаны, выводя продукты сгорания топливной смеси наружу.

Циклическое движение поршня вверх-вниз благодаря его связи с коленчатым валом и приводит к преобразованию энергии сгорания смеси во вращательно движение приводного вала мотоблока.

При длительной эксплуатации в результате серьёзных нагрузок зазоры клапанов могут изменяться в ту или иную сторону. Причины могут быть разными, но основными считается износ элементов поршневой системы. Изменение зазора клапанов (обычно – в сторону уменьшения) негативно сказывается на процессе газораспределения. В результате мощность мотора падает, уменьшается его КПД. Увеличение зазора по сравнению со штатным приводит к появлению неконтролируемых механических колебаний, в результате чего начинается деформация клапанного механизма. Когда клапаны открываются на меньший интервал времени, камера сгорания заполняется не полностью, и это тоже становится причиной падения мощности мотора и сказывается на устойчивости его работы.

Чтобы не допустить этих негативных процессов и предотвратить преждевременный износ самой дорогой части агрегата, необходимо с определённой регулярностью выполнять регулировку клапанов бензинового двигателя мотоблока.

Согласно общепринятому техническому регламенту, регулировку осуществляют примерно раз в год, если мотоблок эксплуатируется достаточно интенсивно, или он уже порядком изношен, частоту процедуры следует увеличить вдвое. Конкретные сроки выполнения регламентных мероприятий у разных марок и моделей могут различаться. Ознакомиться с этими данными можно в руководстве пользователя.

Проверка работы после регулировки

После того, как вы успешно произвели регулировку клапанов 4Н15, необходимо проверить работоспособность двигателя

Важно выполнить данную проверку, чтобы убедиться, что клапаны настроены правильно и не возникнет проблем с работой двигателя

Во-первых, запустите двигатель и дайте ему поработать на прогретом состоянии. Прокурите его на холостом ходу, а затем плавно увеличьте обороты, чтобы убедиться, что двигатель откликается без задержек и бесперебойно. Если двигатель работает плавно и без поперечных вибраций, это говорит о правильной настройке клапанов.

Далее, отправляйтесь на тестовую поездку. Проверьте разгон двигателя на разных скоростях и убедитесь, что во время переключения передач двигатель работает плавно и не возникают затруднения в переключениях. При наличии шумов или вибраций во время изменения оборотов двигателя, это может указывать на неправильно настроенные клапаны.

Если вы обнаружили любые проблемы или необычные звуки в работе двигателя 4Н15 после регулировки клапанов, рекомендуется обратиться к квалифицированному автосервису для дополнительной диагностики и исправления проблемы

Важно не игнорировать любые проблемы, так как неправильно настроенные клапаны могут привести к серьезным поломкам двигателя и ухудшению его производительности
