Регулировка клапанов на мотоблоке: как отрегулировать, зазор, принципы, порядок регулировки

Пошаговая инструкция для разных моделей

Лифан 6.5

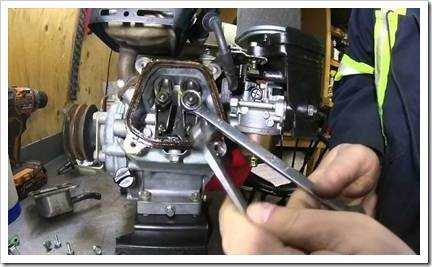

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

• Снимаем кожух, чтобы добраться до маховика.
• Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
• Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
• Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
• Ставим на место крышку клапанов и кожух маховика.

Клапана мотоблока Лифан 6.5

Регулировка устройств Нева мб 2, Зирка 105

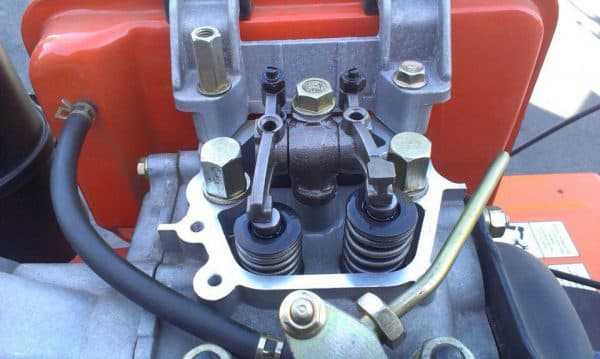

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать, а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
• Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

• Открываем маховик.
• Развинчиваем клапанную крышку по часвой стрелке.
• Щупом проверяем зазор точно также как описано выше.
• Ключем делаем проворот между гайками и немного их ослабляем.
• Закрываем систему и проводим тестирование.

Как настраивать на мотоблоке Агро

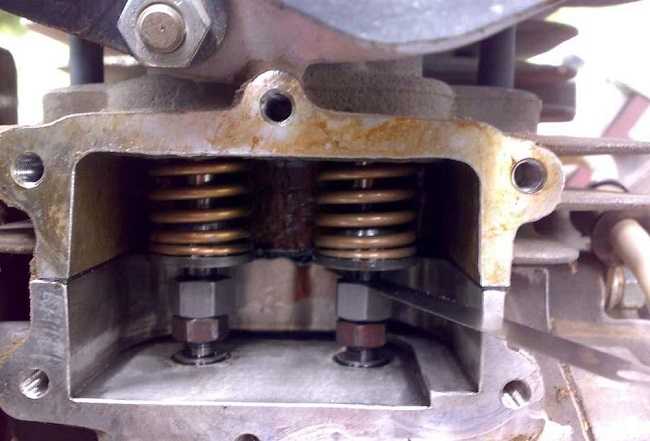

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель, после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

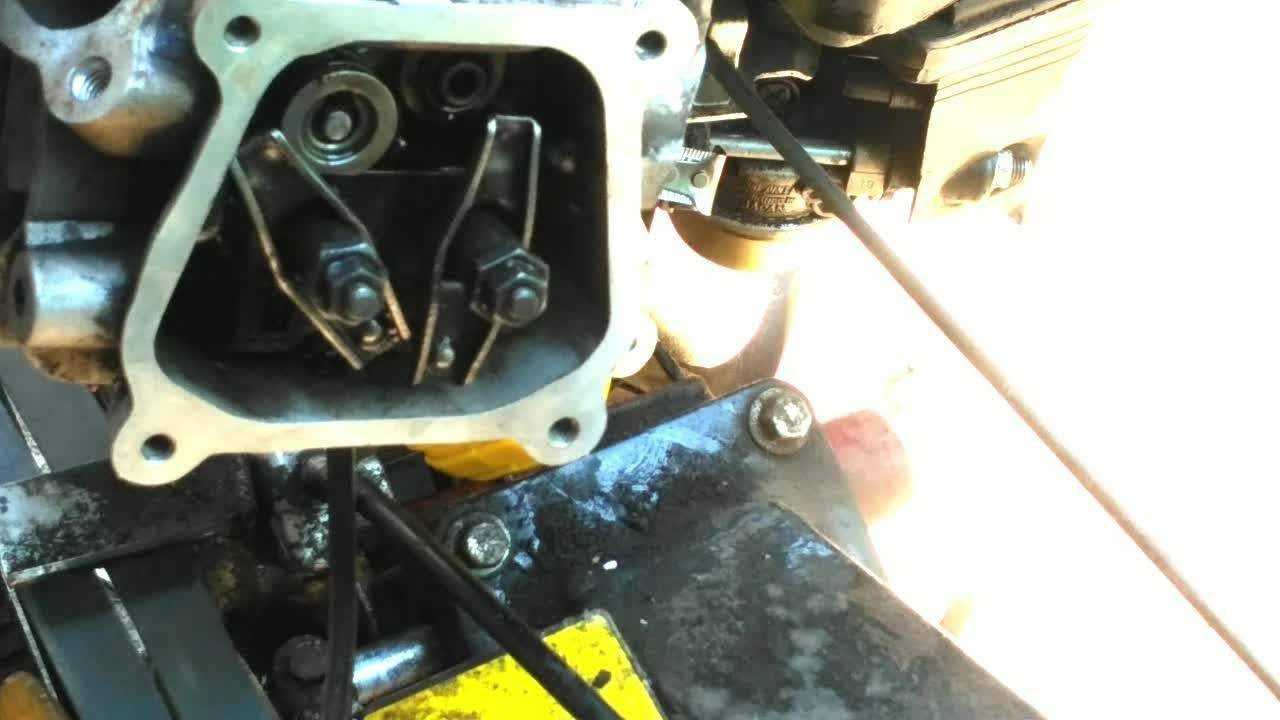

Регулировка клапанов на мотоблоке Каскад

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

• Снимаем кожух, чтобы добраться до маховика.
• Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
• Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
• Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
• Ставим на место крышку клапанов и кожух маховика.

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать, а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
• Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

• Открываем маховик.
• Развинчиваем клапанную крышку по часвой стрелке.
• Щупом проверяем зазор точно также как описано выше.
• Ключем делаем проворот между гайками и немного их ослабляем.
• Закрываем систему и проводим тестирование.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель, после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком мб 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Регулировка клапанов агрегата.

Без правильной регулировки клапанов и других важных узлов двигателя механизма, невозможна нормальная работа Для выполнения работ по регулировке, необходимы такие инструменты, как:

• набор различных гаечных ключей;
• набор разных, отверток;
• специальной формы щуп и другие инструменты, которые могут понадобиться в процессе работы.

Под понятием регулировка клапанов подразумевается установление наиболее оптимального зазора между клапаном и стенкой цилиндра. Величина зазора, как правило, указывается в инструкции прилагаемой к агрегату.

Она может отличатся в разных конструкциях двигателя мотоблока. Последовательность работ процесса регулировки клапанов, такова:

• двигатель агрегата освобождают от кожуха;
• демонтируется клапанная крышка;
• выполняется регулирование клапанов;
• ставится на прежнее место клапанная крышка;
• силовая установка закрывается кожухом.

Порядок выполнения работ по регулированию клапанов, может несколько отличаться, в зависимости от марки и мощности двигателя агрегата. Размер зазора обязательно проверяется щупом.

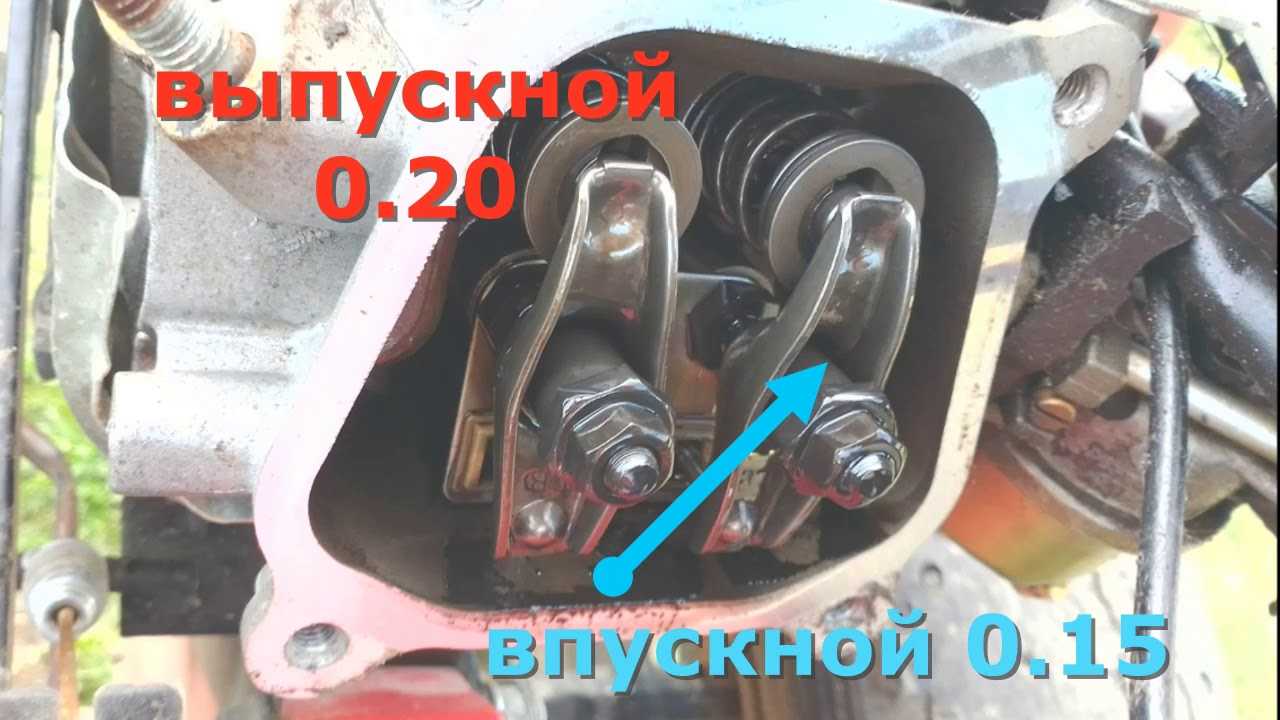

Во впускных клапанах силовой установки зазор должен равняться-0,15 мм, для выпускных клапанов, должен быть равен 0,2 мм. При правильно отрегулированном зазоре, специальный щуп должен свободно поместится под самим клапаном.

Для регулирования необходимо немного ослабить гайки, затем всунуть щуп.По завершению процесса регулирования, гайки необходимо завернуть. Не помешает еще раз тщательно проверить зазор, после чего закрыть клапан крышкой. Завершающее действие-двигатель закрывается кожухом.

После правильно выполненной регулировки клапанов, функционирование силовой установки будет намного эффективнее, увеличится также ее эксплуатационный период.

Особенности бензинового двигателя на мотоблоках

Бензиновый движок на с/х технике часто является наиболее проблемной частью. У него есть много особенностей, которые требуется учесть при техобслуживании и настройке. Особенности:

• есть два типа бензиновых движков – двухтактные и четырехтактные;
• основная часть деталей является универсальными, но для ряда механизмов потребуются запчасти от производителя;
• полноценная установка проводится при техобслуживании, которое производится минимум один раз за год;
• большая часть двигателей имеет азиатское происхождение, но при этом достаточно качественны и удобны в обслуживании;
• для регулировки и прочих процессах потребуется иметь необходимые инструменты.

Важно! Видео о регулировке клапанов и всем процессе обслуживания можно найти в интернете, но проводить процедуру должен только человек с опытом и необходимыми навыками, так как механизм очень чувствителен даже к небольшим недочетам. В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

В устройстве мотоблоков внутреннее оборудование занимает важное место, так как именно от него зависит производительность любой работы. Обслуживать технику рекомендуется ежегодно в специальных сервисах, но также потребуется дополнительная установка после периода простоя или после длительной эксплуатации

Такой подход позволяет уменьшить износ деталей и содержать технику в оптимальном состоянии.

Любая неправильная подгонка приведет к снижению мощности, износу деталей и постоянным неполадкам. Также выяснить, что процедура была проведена неправильно, можно по отсутствию стабильности при работе.

Для каждого бензинового варианта процесс проверки регламентируется рядом моментов, в том числе эксплуатационными данными, расписанными в инструкции, а также марками и видами наборов деталей. При различных типах уровень необходимых параметров может различаться даже при одной марки самой техники.

Набор инструментов для притирки клапанов

1. Штангенциркуль

Штангенциркуль – неотъемлемый инструмент для определения зазора между клапаном и седлом. Он позволяет точно измерить и скорректировать зазор до рекомендуемого значения.

2. Абразивная паста

Абразивная паста – специальное вещество, используемое для притирки клапанов. Это паста с абразивными частицами, которые помогают удалить небольшие неровности и заделать микротрещины между клапаном и седлом.

3. Корундовый порошок

Корундовый порошок – это абразивное вещество, которое можно использовать вместо абразивной пасты. Он часто применяется для удаления более глубоких царапин и заделки более крупных дефектов.

4. Специальные отвертки и ключи

Для доступа к клапанам и регулировки зазора потребуются специальные отвертки и ключи. В зависимости от модели мотоблока и типа клапанного механизма, могут понадобиться различные типы отверток и ключей.

5. Клапанный присадочный круг

Клапанный присадочный круг – специальный инструмент, который используется для притирки клапанов. Он имеет коническую форму и оснащен рукояткой, позволяющей легко притирать клапаны.

6. Чистящий растворитель

Чистящий растворитель – вещество, используемое для удаления загрязнений и остатков абразивной пасты после притирки клапанов. Обычно это спирт или специальный растворитель.

Не забывайте, что перед применением любого инструмента необходимо ознакомиться с инструкцией производителя и прежде всего, обеспечить безопасность работы.

Используя указанный набор инструментов, вы сможете легко и эффективно осуществить притирку клапанов мотоблока своими руками. Помните о необходимости проводить эту процедуру регулярно для поддержания надлежащего функционирования вашего мотоблока.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).

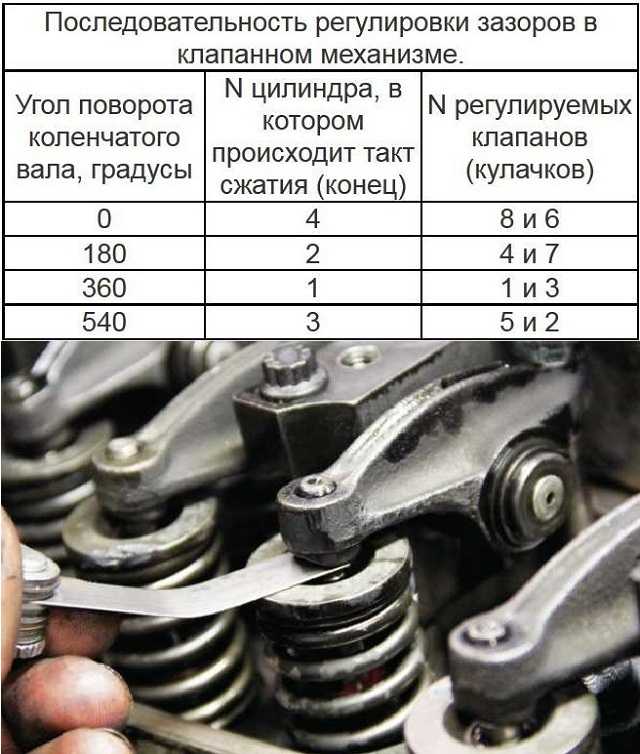

• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

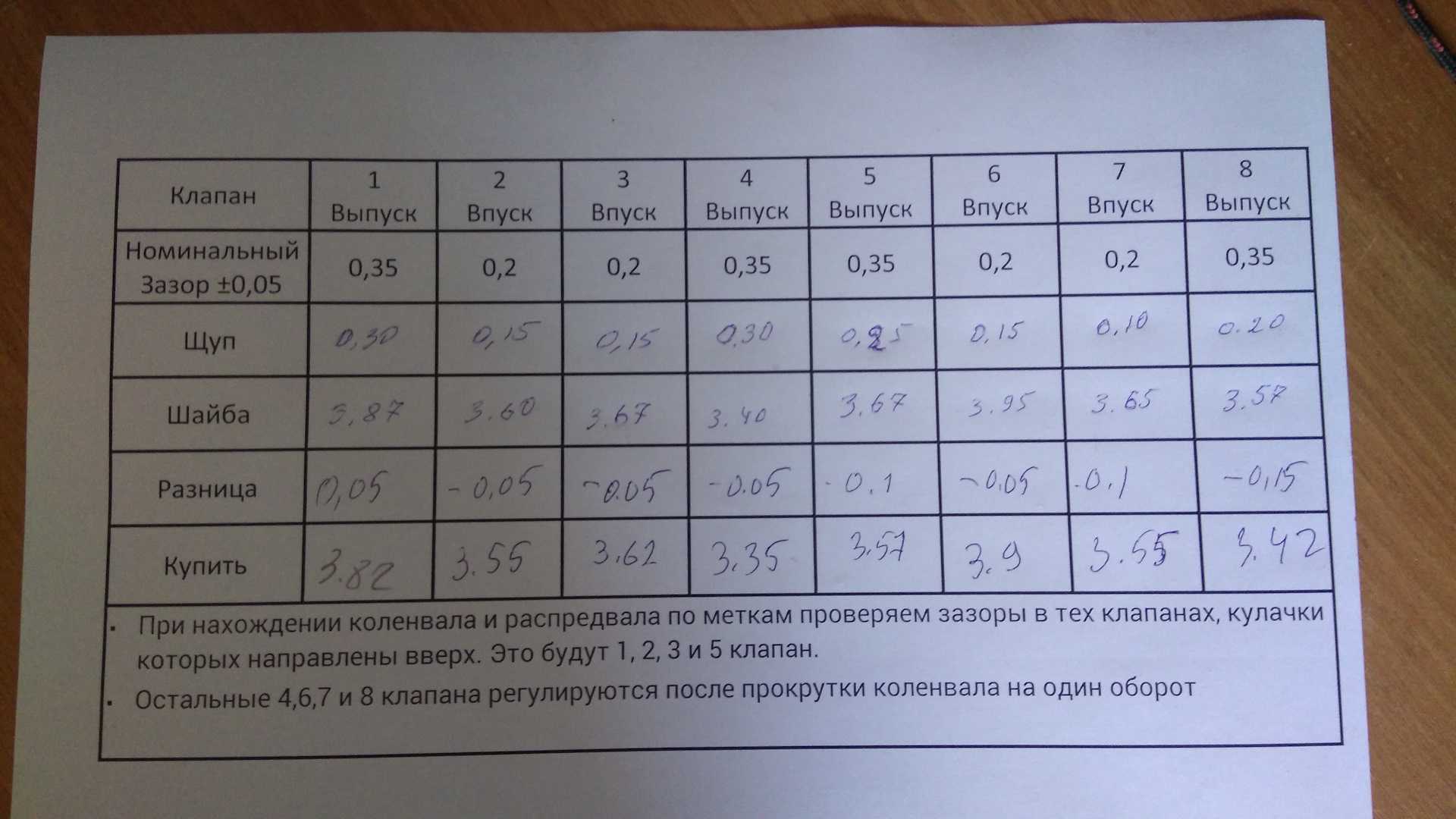

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Культивация участка с помощью мотоблока

Шаг первый

Фото 8

Для получения высокого качества обработки почвы фрезами необходимо выбрать правильный скоростной режим. Обычно для движения мотоблока вперед имеются две передачи:

1. Пониженная — это первая передача.
2. Повышенная — это вторая передача.

В отличие от пахоты, при культивации почвы мотоблок должен работать на повышенной скорости, поэтому в этом случае необходимо выбрать повышенную передачу для увеличения частоты вращения фрез.

Выбор повышенной передачи снижает нагрузку на двигатель мотоблока, а при увеличении числа оборотов вращения фрез значительно повышается качество рыхления почвы.

Шаг второй

Фото 9

После прохождения первой полосы проверяем глубину обработки почвы. Если глубина удовлетворительная, то можно продолжать культивацию земельного участка. Прохождение второй полосы необходимо выполнить так, чтобы фрезы шли по линии, оставленной сошником, так как между фрез мотоблока остается необработанный участок почвы.

Примечание:

При выполнении работ по культивации огорода не нужно придавливать руль вниз, не стоит подталкивать мотоблок вперед – все это может привести к тому, что мотоблок начнет зарываться в землю.

Проверка компрессии после регулировки

После правильной регулировки клапанов мотоблока каскад, рекомендуется проверить компрессию двигателя. Это необходимо для обеспечения оптимальной работы машины и предотвращения ее возможных поломок.

Проверка компрессии производится при помощи специального прибора — компрессометра. Для этого следует выполнить следующие действия:

1. Установите мотоблок на ровной горизонтальной поверхности и выключите двигатель.
2. Снимите крышку, закрывающую доступ к свече зажигания, и снимите свечу.
3. Вставьте компрессометр в отверстие, откуда была снята свеча зажигания.
4. Заведите двигатель на полную мощность и прокрутите коленчатый вал несколько оборотов. Запишите показания компрессометра.
5. Проверьте полученные результаты с установленными нормами компрессии, указанными в инструкции к мотоблоку.

Если показания компрессометра отличаются от установленных норм, необходимо продиагностировать причину. При недостаточной компрессии может потребоваться дополнительная настройка клапанов, замена поршневых колец или других деталей двигателя. В случае излишней компрессии следует проверить состояние прокладки головки блока цилиндров и поршней.

Проверка компрессии после регулировки клапанов мотоблока каскад позволяет убедиться в правильной работе двигателя и своевременно выявить возможные проблемы. Регулярная проверка компрессии способствует долгому сроку службы мотоблока и предотвращает серьезные поломки. Берегите свою технику и поддерживайте ее в хорошем состоянии!

Инструкция: как отрегулировать клапана на мотоблоке

Зазоры клапанов на мотоблоке регулируются только при положении поршня:

1. В верхней мёртвой точке (или около неё).
2. На такте сжатия.

Только в этом положении оба клапана полностью закрыты, а коромысла ослаблены и не давят на них.

Чтобы установить поршень в требуемое положение, проще всего ориентироваться по меткам, которые нанесены на маховик и ребро охлаждения на цилиндре. Также существует простой способ найти правильное положение без меток. Делается это следующим образом:

1. Откройте крышку клапанов, чтобы видеть, как они двигаются.
2. Медленно вращайте маховик ручным стартером до тех пор, пока выпускной клапан откроется и закроется (уйдёт вниз и вернётся обратно).
3. Продолжайте вращать маховик, пока впускной клапан тоже откроется и закроется.
4. После того, как впускной клапан закрылся, проверните маховик ещё на 1/2-1/4 оборота.
5. В этом положении поршень окажется в верхней мёртвой точке или около неё на такте сжатия.

Чтобы проверить зазоры клапанов и при необходимости отрегулировать их:

1. Установите поршень в верхнюю мёртвую точку на такте сжатия.
2. Проверьте зазоры с помощью щупа.
3. Если щуп двигается свободно — зазор слишком большой.
4. Если щуп не удаётся вставить в зазор — он либо слишком маленький, либо отсутствует вовсе.
5. Для регулировки зазора ослабьте контргайку коромысла.
6. Вращайте регулировочный винт до тех пор, пока установленный в зазоре щуп не начнёт двигаться со слегка ощутимым сопротивлением.
7. Удерживая регулировочный винт затяните контргайку.
8. Прокрутите маховик, заново найдя нужное положение поршня.
9. Перепроверьте зазоры.
10. Если щуп двигается с небольшим сопротивлением — зазоры установлены правильно.

Для перечисленных выше двигателей стандартный зазор что для впускного, что для выпускного клапана составляет 0,15 мм (±0,05 мм).

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Как отрегулировать клапана на мотоблоке: регулировка и настройка дизельного Lifan и Нева МБ-2 с американским двигателем

Мотоблоки как средство для вспахивания земляных угодий понятно многим еще с русских времен. Данное средство малой механизации отлично совладевает с этой собственной задачей, значительно упрощая человеку работу.

Если учитывать, что на данный агрегат можно устанавливать дополнительное подвесное оборудование, то практически все работы на участке ему посильны.

Не считая того, не последнюю роль играет регулировка разных узлов, которые несут ответственность за рабочие свойства. А именно, идет речь о регулировке клапанов карбюратора, от корректности которой будет зависеть стабильность работы мотора.

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и похожем мотоблоке зирка 105:

• Даем движку поработать, а позже мало остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие, которое вставляем в зазор, должно проходить очень свободно меж поршнем и клапаном.
• Завинчиваем всю систему вспять.

Карбюраторный мотоблок

Что касается карбюратора, то он является частью системы питания мотора. Играет роль типичного миксера, который смешивает жидкое горючее с воздухом для получения топливной консистенции, которая потом попадает в цилиндры мотора. Конструктивно, он смотрится последующим образом:

• поплавковая камера;
• диффузор;
• распылитель;
• дроссельные и воздушные заслонки;
• смесительная камера;
• жиклер и т.д.

Это описание стандартного карбюратора, но у различных моделей мотоблока, таких как Huter, Профи, Пахарь, Champion, Carver, Husqvarna могут употребляться разные карбюраторы, соответственно, и регулировка будет другая.

Каскад

Регулировка клапанов на мотоблоке Каскад:

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до того времени, пока впускной клапан не будет зажат. Соответственно, выпускной клапан будет отжатым.
• Дальше необходимо достигнуть правильного зазора для каждого из клапанов. Согласно аннотации, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем с помощью щупа имеющийся зазор меж клапаном и поршнем. Если щуп очень проскальзывает, или он вообщем не проходит меж ними, то нам будет нужно регулировка. Если щупа нет, то можно пользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после этого вставляем щуп в просвет под клапаном. Хорошим его положением будет достаточно плотное хождение меж поршнем и клапаном, без проскальзывания.
• Если все вышло, закручиваем назад гайки, после этого ставим крышку клапанов и кожух на место.

Схема работы устроена схожим образом, так что можно использовать один метод действй, ровненьким счетом как и для регулировки клапанов на пользующемся популярностью мотоблоке кентавр.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро делается последующим образом:

• Прогреваем движок, после этого даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Дальше необходимо открутить кожух маховика, крепленный на 6 болтах.
• На маховике размещены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск горючего). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким макаром, чтоб они находились напротив друг дружку.
• Дальше снимаем клапанную крышку.
• Под ней размещены два клапана. Расслабляем контргайку, после этого вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно меж поршнем и клапаном.
• Добившись этого, закручиваем гайку назад. Потом возвращаем на место крышку клапанов и кожух маховика.

Так что по мере надобности можно пользоваться схожей схемой.

Как хранить мотоблок зимой?

Такая сложная техника, как мотоблоки и мотокультиваторы, требуют особой подготовки для хранения зимой. Сложность заключается в том, что из-за обилия разных деталей и механизмов очень сложно очистить их от грязи, но попытаться это сделать нужно обязательно. Процесс подготовки к зиме состоит из нескольких этапов:

Первым делом нужно позаботиться о масле в двигателе и редукторе. Замените его на свежее или очистите старое, но только если оно в очень хорошем состоянии и без существенного осадка. Когда наступит весна, вам все равно придется менять масло на новое, так как оно теряет свои качества в стоячем состоянии и при низких температурах;
Вы также можете убрать свечи и залить в цилиндр около 20 миллилитров масла. Затем нужно прокрутить коленвал всего на несколько оборотов;
Позаботиться о топливном баке можно двумя способами. Первый способ — полностью вылить топливо из бака и просушить. Второй — залить топливо под самый верх. Бензин не даст металлу гнить. Только заливать бак нужно полностью, чтобы у коррозии просто не было шансов;
После этого агрегат нужно полностью почистить

Особое внимание следует уделять труднодоступным местам. Чистка необходима и навесному оборудованию, которое после этого еще и обрабатывается масляной ветошью для предотвращения коррозии;
Прочистите воздушные фильтры и залейте их новым маслом, если они находятся в масляной ванне;
Также вы можете нанести на все покрашенные части специальное защитное покрытие, которое защитит от гниения

Весной покрытие смывается;
Чтобы предотвратить залегание колец в цилиндре, несколько раз в месяц просто дергайте за ручку запуска при открытом топливном баке. При этом сам двигатель запускать не надо;
Если у вас машина работает на электростартере, тогда рекомендуется аккумулятор снять и хранить в теплом помещении. При этом вам нужно будет его полностью заряжать несколько раз за зиму.

Если вы будете придерживаться этих простых рекомендаций, вы сможете с легкостью продлить жизнь вашей технике. К тому же вы избежите ряда проблем, как коррозия или сбой в системе из-за влаги, что в итоге потребует дорогостоящего ремонта или даже замены некоторых элементов.

Насколько важна правильно произведённая регулировка клапанов

Как и его старший собрат-трактор, мотоблок состоит из нескольких самостоятельных единиц:

• двигателя;
• ходовой системы;
• трансмиссии;
• системы питания; рулевого управления.

Все они связаны между собой, от исправности каждой из систем зависит работоспособность всего механизма. Принято считать, что мотор является сердцем любого самоходного транспортного средства. В отношении мотоблоков это утверждение тоже справедливо, хотя в этой нише используются преимущественно бензиновые 4-тактные двигатели. На мотоблоки повышенной мощности могут устанавливаться и дизельные силовые агрегаты. Большинство силовых агрегатов имеет мощность в пределах 4-10 лошадиных сил, чего вполне достаточно для работы с навесным оборудованием соответствующих размеров.

Задача двигателя проста и понятна – преобразование энергии сгорания топлива в поступательную механическую энергию. Процесс такой трансформации схематически можно изобразить как состоящий из четырёх основных этапов:

• впрыск горючего;
• его сжатие;
• воспламенение и сгорание;
• выпуск отработанных газов.

Эти этапы принято называть тактами работы ДВС, отсюда же пошёл и термин 4-тактный двигатель.

Впуск топлива в камеру сгорания осуществляется через впускной клапан. После того, как очередная порция бензина подана, клапан закрывается, а поршень начинает двигаться по цилиндру, сжимая топливную смесь. Достигнув определённой степени сжатия, в работу вступает свеча зажигания, поджигая сжатую смесь. При горении она начинает расширяться, толкая поршень в обратном направлении. В конце цикла открываются выпускные клапаны, выводя продукты сгорания топливной смеси наружу.

Циклическое движение поршня вверх-вниз благодаря его связи с коленчатым валом и приводит к преобразованию энергии сгорания смеси во вращательно движение приводного вала мотоблока.

При длительной эксплуатации в результате серьёзных нагрузок зазоры клапанов могут изменяться в ту или иную сторону. Причины могут быть разными, но основными считается износ элементов поршневой системы. Изменение зазора клапанов (обычно – в сторону уменьшения) негативно сказывается на процессе газораспределения. В результате мощность мотора падает, уменьшается его КПД. Увеличение зазора по сравнению со штатным приводит к появлению неконтролируемых механических колебаний, в результате чего начинается деформация клапанного механизма. Когда клапаны открываются на меньший интервал времени, камера сгорания заполняется не полностью, и это тоже становится причиной падения мощности мотора и сказывается на устойчивости его работы.

Чтобы не допустить этих негативных процессов и предотвратить преждевременный износ самой дорогой части агрегата, необходимо с определённой регулярностью выполнять регулировку клапанов бензинового двигателя мотоблока.

Согласно общепринятому техническому регламенту, регулировку осуществляют примерно раз в год, если мотоблок эксплуатируется достаточно интенсивно, или он уже порядком изношен, частоту процедуры следует увеличить вдвое. Конкретные сроки выполнения регламентных мероприятий у разных марок и моделей могут различаться. Ознакомиться с этими данными можно в руководстве пользователя.

Необходимость регулировки

Если клапан откроется не вовремя, выхлопные газы не будут удалены или топливо впрыснется в камеру сгорания в неподходящий момент.

Если клапан откроется слишком широко и останется открытым слишком долго, в камере сгорания будет низкая компрессия (сжатие), а это важнейший показатель для нормальной работы двигателя.

Если зазоров не будет совсем, то клапана не откроются и двигатель просто не будет работать.

К тому же при слишком больших зазорах клапана начинают стучать (цокающий звук). Между ними и коромыслами появляются недопустимо большие люфты, что приводит к ударным нагрузкам и в итоге к ускоренному износу и поломкам деталей.

Почему нужно регулировать клапана на двигателе LIFAN:

Зазоры регулируют в следующих случаях:

• после ремонта со снятием головки цилиндра, деталей распредвала, клапанов;
• при появлении цокающего стука из-под крышки клапанов, ухудшении работы двигателя;
• при плановом обслуживании.

Сроки плановой регулировки, рекомендованные производителем, уточняется в Инструкции. Это может быть после 500 моточасов или около того. Если мотоблок используется на небольшом участке один-два раза в год (весной и осенью), регулировка может потребоваться только через 3-5 лет. Расчет прост: 500 моточасов за 5 лет – это 100 моточасов в год. 100 моточасов – это около 12 дней в год непрерывной работы по 8 часов в день.

Пример – клапана мотоблока «Мотор Сич»:

Помимо настройки, может понадобится замена, но это бывает очень редко, обычно клапана служат весь срок эксплуатации мотоблока. В принципе процесс замены клапанов на мотоблоке очень простой, чтобы поменять, достаточно открутить старые и поставить на их место новые, а как настроить, написано ниже.

Взаимосвязь двигателя и клапанов

Мотоблок — это сложный сельскохозяйственный агрегат, который включает следующие узлы:

• двигатель;
• трансмиссия;
• ходовая система;
• рулевое управление;
• система питания.

Двигатель — силовой механизм мотоблока. Различают такие виды моторов:

1. По способу комплектации:
   • 2-тактные;
   • 4-тактные.
2. По виду применяемого топлива:
   • дизельные;
   • бензиновые.

Заводы-производители в последнее время выпускают 4-тактные моторы с высокими техническими показателями.

На крупных агрегатах устанавливаются дизельные, на малых и средних — бензиновые моторы, широко распространенные среди аграриев, с мощностью 4-9 л.с.

Двигатель внутреннего сгорания — основное устройство, в котором происходит процесс преобразования тепловой энергии сгорания топлива в механическую.

Процесс трансформации энергии осуществляется в 4 этапа:

• запуск топлива;
• сжатие горючей смеси;
• сгорание;
• выпуск.

В камеру сгорания через входной распределитель поступает топливный материал. Клапанные элементы закрываются, поршень движется вверх, сжимая рабочую смесь. При включении свечей зажигания разряд поджигает горючий материал. При повышении температуры смесь расширяется, толкая поршень вниз. Происходит трансформация тепловой энергии в механическую. Когда клапана открываются, газы выводятся в выходную систему.

По истечении определенного срока эксплуатации из-за сильных нагрузок зазоры впускного и выпускного клапанов могут меняться.

Причиной является износ и амортизация элементов. Малый зазор изменяет фазы распределения газов. Двигатель не работает с заявленной мощностью. При большом зазоре появляются механические колебания, которые приводят к деформациям. Из-за кратковременного открытия клапанов цилиндр не заполняется полностью. Это приводит к сбоям и неисправностям в работе, уменьшению работоспособности.

Регулировка клапанов мотоблока — обязательная процедура в проведении техобслуживания.

По техническому регламенту она должна осуществляться 1 раз в год. При неисправностях в работе машины регулировать клапана можно 2 раза в год.

На примере двигателя мотомашины китайской фирмы LIFAN рассмотрим ряд проблем, при возникновении которых также желательна регулировка клапанов на мотоблоке ЛИФАН 6,5 лс:

1. если появляется «отдача» на ручку стартера при запуске мотора;
2. если слышится отчетливый стук в головке цилиндра при работе двигателя;
3. если двигатель стал работать с перебоями, глохнуть и тяжело запускаться «на горячую», заводясь исправно только после остывания;
4. когда слышны хлопки в глушителе и мотоблок теряет мощность.
