Как подтянуть ручник на газели бизнес

Регулировка ручника и замена троса ручного тормоза

Ручник, или стояночный тормоз, присутствует в каждом автомобиле и является необходимым элементом системы безопасности. Бывают случаи, когда он не выполняет свою функцию полностью или частично. В любом случае эту неисправность необходимо как можно быстрее устранить.

Причины возникновения неисправности

Рычаг ручника ВАЗ 2110 в кожаном чехле

Рассмотрим принцип работы стояночного тормоза (ручника) на автомобиле ВАЗ 2110.

Он довольно прост. Одним из основных его элементов является специальный трос. Когда водитель натягивает ручку стояночного тормоза, то происходит натяжение этого тросика, которое равномерно распределяет своё воздействие на тормозные колодки каждого колеса автомобиля. В процессе эксплуатации происходит изнашивание накладок задних тормозных колодок, растягивания тросика, а в результате возникает необходимость в регулировке или ремонте ручника. Также очень часто водители, особенно начинающие, ездят с поднятым ручником, что приводит к преждевременному изнашиванию троса ручника. Если своевременно водитель не проведёт профилактику или ремонт этого механизма, то автомобиль может самостоятельно начать движение с места или будет притормаживать движение, вплоть до остановки, на подъёме.

Внешний вид троса стояночного тормоза на автомобиле ВАЗ 2110

Регулировку ручника можно выполнить не только в автосервисе, но и своими руками в домашних условиях. Но сначала необходимо ознакомиться со схемой ручного стояночного тормоза, чтобы знать основные её элементы для настройки данной системы.

Схема ручника на ВАЗ 2110

На этой схеме цифрами обозначены следующие элементы:

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса

Первые шаги регулировки

Чтобы приступить к регулировке ручника, необходимо убедиться в наличии и доступности одного из трёх элементов: подъёмника, смотровой ямы или эстакады.

Самодельная эстакада для регулировки ручника на ВАЗ 2110

В домашних условиях чаще всего доступной является только смотровая яма. Если же не получается воспользоваться ни одним из перечисленных условий, то можно обойтись своеобразными опорными козлами, которые представляют собой жёсткую конструкцию, устанавливаемую под заднюю часть кузова, после её приподнятия домкратом. Кроме того, необходимо подготовить два гаечных ключа размером «13», а также пассатижи.

опустить рычаг стояночного тормоза в крайнее нижнее положение;

Один из этапов регулировки — опустить рычаг ручника

с помощью одного ключа на «13» нужно ослабить контргайку, при этом удерживать вторым ключом регулировочную гайку;

Ослабление контргайки и ослабление регулировочной гайки

Это ещё не всё, так как осталось несколько пунктов для выполнения полной настройки ручного тормоза.

Заключительные шаги по настройке

продолжать вращение регулировочной гайки, пока мы не убедимся, что у рычага тормоза полный ход составляет примерно 3 щелчка (эту операцию удобно выполнять вдвоём – один человек вращает гайку, а второй проверяет ручник);
после проверки рабочего хода нужно затянуть контргайку, удерживая ключом регулировочную гайку;
теперь необходимо проверить, не перетянут ли тросик ручника: рычаг стояночного тормоза опускается вниз, приподнимаются домкратом задние колёса и прокручиваются руками – они должны вращаться равномерно, без задержек;
если ход рычага всё ещё большой, то продолжаем заворачивать регулировочную гайку (или отворачивать, если трос перетянут) и регулярно проверять ход ручника, пока он не будет составлять 3 щелчка, а тормозные колодки не будут мешать вращению колёс.

После окончания регулировки системы следует проверить её работу. Для этого нужно водителю поставить свой автомобиль на участок дороги с уклоном от 23% и поднять рычаг стояночного тормоза. Если машина надёжно фиксируется на дороге и не движется, то это означает, что работы были проведены правильно.

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании заставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передаваемое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сживая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плавающей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тормозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет того, что по мере износа пары «тормозные колодки — тормозной диск» появляется увеличенный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тормозному механизму освободить тормозной диск, когда стояночный тормоз не задействован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа: 1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины: а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

Не работает ручной тормоз – причины и решение проблемы

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Важно! В зависимости от типа системы торможения, причины того, почему ручник не держит – могут в значительной мере отличаться

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Замена задних колодок Газель

Замена задних колодок Газель, цена в Санкт-Петербурге, замена задних тормозных колодок Газель Московский район, Фрунзенский, Витебский проспект СПб. Обращайтесь!

Данная услуга осуществляется для следующих моделей Газель: ГАЗ-3102 Волга, 31029, 3105, 3110, 3111, 31105, Волга Сайбер (Volga Siber), 3302, 3309, 2705, 3308 Садко, ГАЗель Next, ГАЗон Next, ГАЗ-3221 Газель, 2217 Соболь-Баргузин и других.

Некоторые предполагают, что замена задних тормозных колодок Газель необходима при заметном снижении эффективности тормозов. На практике ждать указанного рискованно. Если уж у Вас не имеется достаточного навыка, рекомендуется проходить регулярный осмотр в специализированном центре.

Сделанная в нужное время замена задних колодок, цена которых в общей стоимости проведения ремонта подвески составляет небольшую часть, может помочь избежать серьезных неисправностей, снизить затраты на текущую эксплуатацию.

Сколько стоит заменить задние колодки Газель

Усредненные цены на замену тормозных колодок задних колес в Санкт-Петербурге достаточно дорогие. Замена задних колодок Газель для большинства автосервисов достаточно непростой технологический процесс. Чтобы добраться до колодок, надлежит поднять авто автомобильным домкратом, снять колеса, разобрать суппорт, произвести остальные операции. После завершения замены самих тормозных колодок все снятые части надо поставить на место.

Оригинальные задние и передние тормозные колодки Газель характеризуются довольно высоким качеством в собственном ценовом диапазоне. При всем этом их характеризует своеобразный «визг». По Вашей заявке мы заменим их деталями других производителей. Это конечно сможет сказаться на цене работ.

При замене задних тормозных колодок мы используем современное производительное оснащение и оборудование, очень точные измерительные приборы. Базовые работы автоматизированы. Применяется высокопрофессиональный инструмент. В итоге, производственные расходы сводятся до минимума, результативность работы возрастает. По этой причине нашим заказчикам стоимость замены колодок обойдется довольно дешево.

Прайс-лист на услуги

Услуга, устранение неисправностей	Цена, руб.*
легковые а/м	джипы	минивэны
замена задних тормозных колодок (барабанных)	1600	2200	2600
замена задних тормозных колодок (дисковых)	800	900	1200
замена задних тормозных барабанов	600	900	1300
замена заднего тормозного суппорта	950	1200	1200
замена тормозного цилиндра	650	750	850
переборка тормозного суппорта	2500	3200	3500

* Цены, представленные в прайсе, даны ориентировочно и могут меняться как в большую, так и в меньшую сторону.

Внимание! Акции! Скидки!

Замена масла — бесплатно!
Диагностика подвески — бесплатно!
Эвакуатор — бесплатно, при стоимости ремонта от 10000 руб.
Лучшая цена на эвакуатор по городу — 1000 руб.
Лучшая цена на компьютерную диагностику — 850 руб.
Лучшая цена на заправку автокондиционера под ключ — 1500 руб.
Получи карту номиналом 1000 руб. на работы в нашем автоцентре на следующих условиях — заправь кондиционер за 1200 руб. либо проведи сезонную замену колес от 1300 руб.

Наши преимущества

Доступные, честные цены
Ремонт в присутствии клиента
Запчасти в наличии и на заказ
Гарантия на все работы
Короткие сроки ремонта замена масла, колодок — без очереди
регламентное ТО в течении часа

Индивидуальный подход к каждому клиенту
Квалифицированный персонал
Низкие цены на оригинальные и не оригинальные запчасти
Высокое качество предоставляемых услуг
Комплексный подход
Скидки, акции:

Замена масла — бесплатно!

Диагностика подвески — бесплатно!
Эвакуатор — бесплатно, при стоимости ремонта от 10000р.
Лучшая цена на эвакуатор по городу — 1000р.
Лучшая цена на компьютерную диагностику — 850р.
Лучшая цена на заправку автокондиционера под ключ — 1500р.

Дополнительные преимущества для организаций

Персональный менеджер
Приоритетные сроки ремонта, в том числе в выходные дни
Низкие цены (до -40% от стоимости дилера)
Фиксированные цены на весь календарный год
Бонусная система
Эвакуация авто
Комплексный ремонт
Помощь в суде, независимой оценке
Стоянка на территории автосервиса до 2-х месяцев
Гарантия на все виды работ

Регулировка ручника на «Газели»

Ручной тормоз на автомобилях «Газель» представляет собой часть общей тормозной системы, и вместе с тем он является независимо функционирующим механизмом. Стояночная система блокировки колёс на этом авто надёжна, долговечна и проста в обслуживании. Простота конструкции позволяет при необходимости провести ремонт без помощи мастера. Даже если вы раньше никогда не выполняли работы подобного рода, регулировка ручника на «Газели» не покажется вам сложной — необходимо только быть внимательным и точно следовать инструкции, приведённой ниже в этой статье.

Как отрегулировать ручной тормоз на Газели – в нашей новой статье

Как определить, что пора подтянуть ручник на «Газели»? Для этого просто установите его рычаг в рабочее положение и, если окажется, что даже после 20 щелчков храпового механизма задние колёса не блокируются с должным усилием, трос ручника следует подтянуть. Как это сделать, вы узнаете далее.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

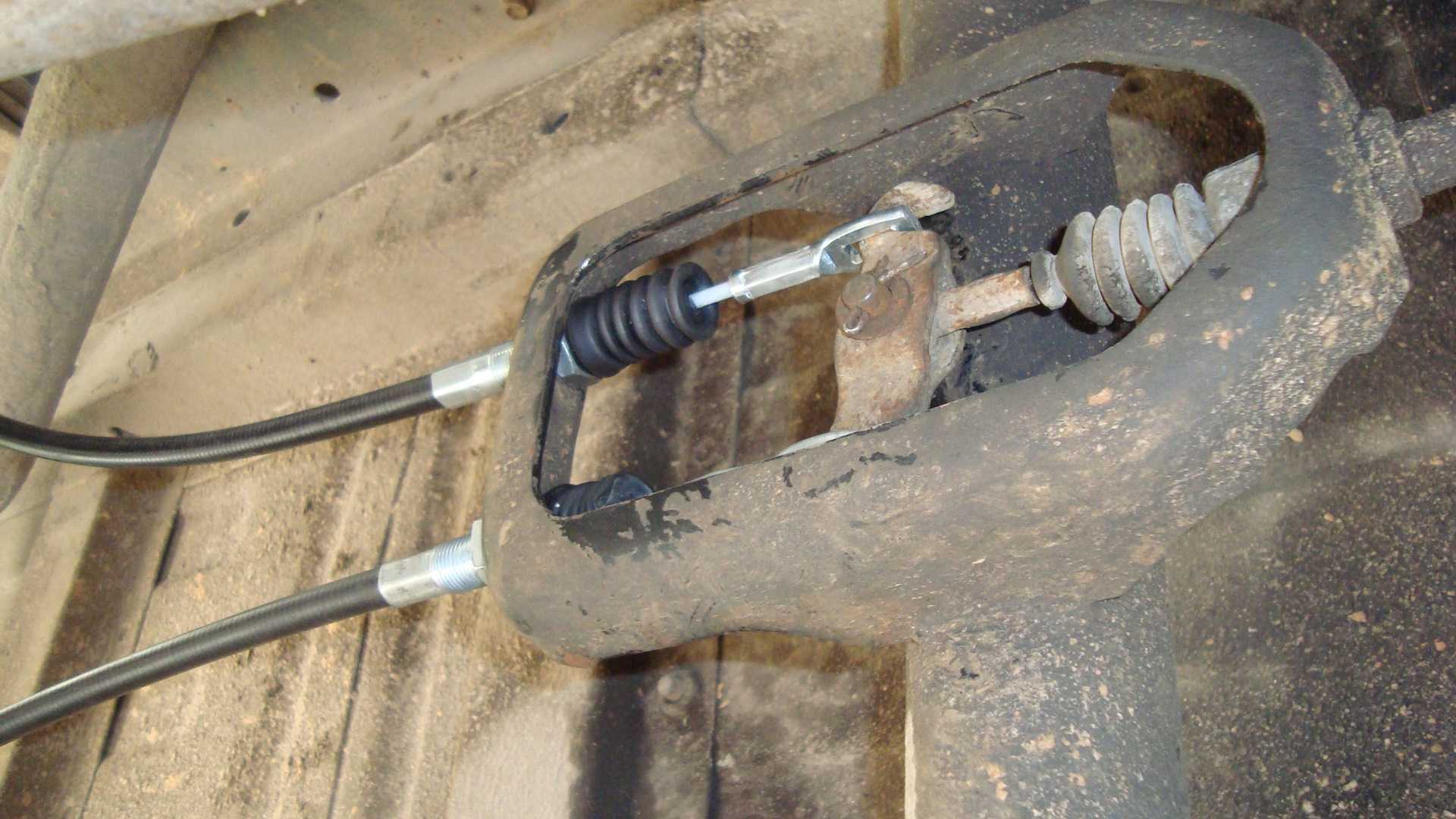

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса.

Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Чем полезен ручник?

На самом деле «ручником» этот вид тормоза бывает не всегда. В зависимости от происхождения и типа авто, активироваться он может затяжкой рычага рукой, нажатием ноги или специальной кнопкой, поэтому в технической литературе его толерантно именуют стояночным.

Помимо основной функции – обездвиживания машины при длительной остановке, он вполне может использоваться как аварийная система при отказе основной тормозной. Но и это ещё не все назначения героя сегодняшней статьи.

Чем ещё он может быть полезен? К примеру, ручник незаменим при трогании в горку, а также любим энтузиастами агрессивного и экстремального вождения.

Ремонт и регулировка стояночного тормоза автомобиля Газель

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25м при длине въезда L = 5 м.

Такое соотношение соответствует уклону 25%

При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Замена тросов привода стояночного тормоза

При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:

— снимаем задние колеса;

— снимаем тормозные барабаны и колодки (см. Ремонт тормозов задних колес ГАЗ-2705).

1. Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.

2. Вынимаем трос из отверстия в щите.

3. Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса. Отворачиваем крайнюю гайку с резьбовой части наконечника. Вынимаем трос из прорези в кронштейне.

4. Плоскогубцами расшплинтовываем ось уравнителя

5. Снимаем шайбу

6. Вынимаем ось

7. Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос

Устанавливаем тросы в обратной последовательности, после чего регулируем привод.

Регулировка привода стояночного тормоза

Опускаем рычаг стояночного тормоза в крайнее нижнее положение.

1. Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).

2. Головкой «на 17» ослабляем на 1–2 оборота гайку эксцентрика тормозного механизма.

3. Длинной головкой «на 9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не станет ощущаться сопротивление вращению, которое вызвано разжатием колодок.

4. Начало движения колодок можно также определить через смотровые окна в щите.

Головкой «на 17» затягиваем гайку эксцентрика моментом 2,4–3,5 кгс.м. При этом удерживаем болт от проворота головкой «на 9».

Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.

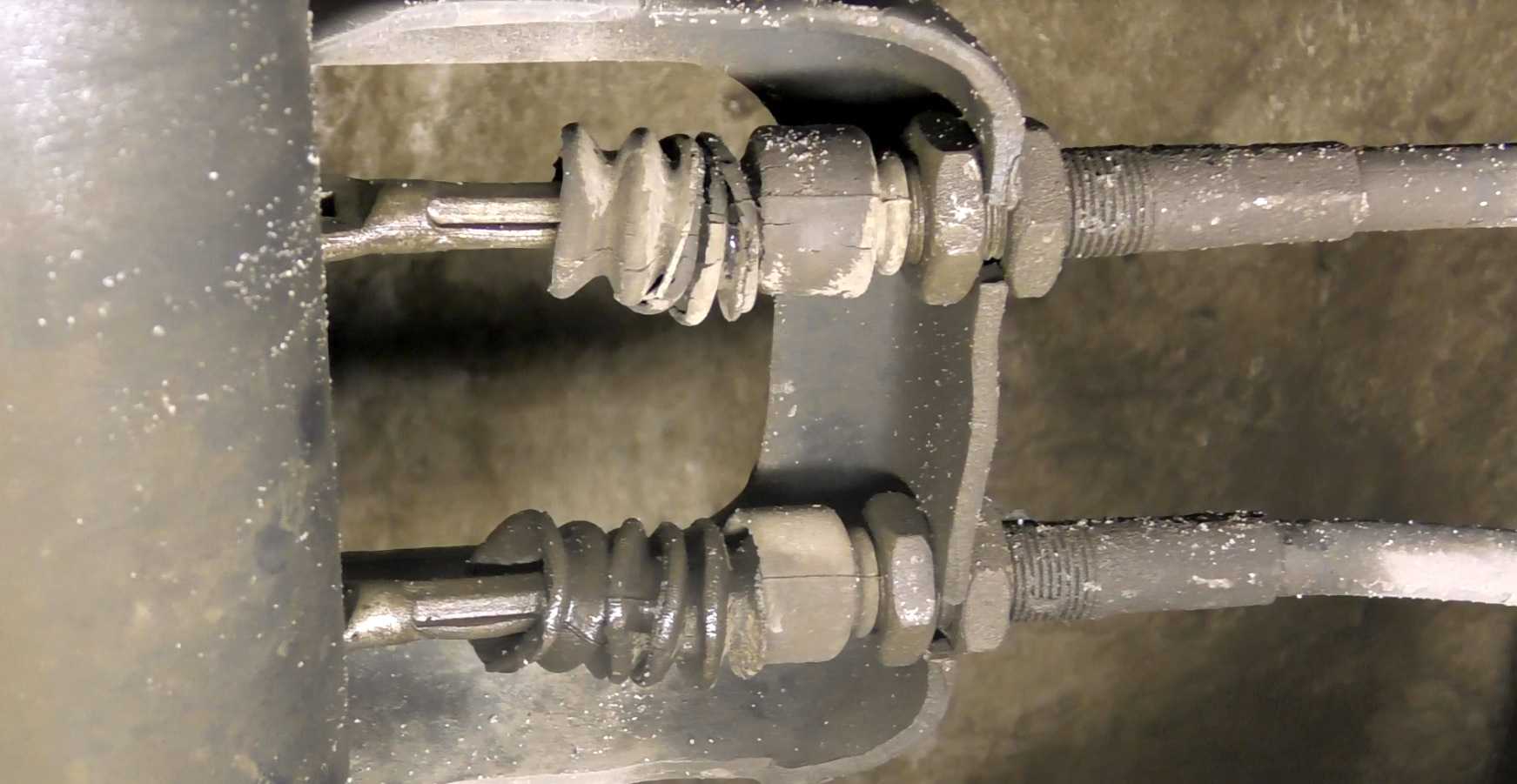

5. Устраняем люфт между наконечниками тросов и впадинами на уравнителе, для чего: двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе.

Аналогично устраняем люфт у другого наконечника троса. Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.

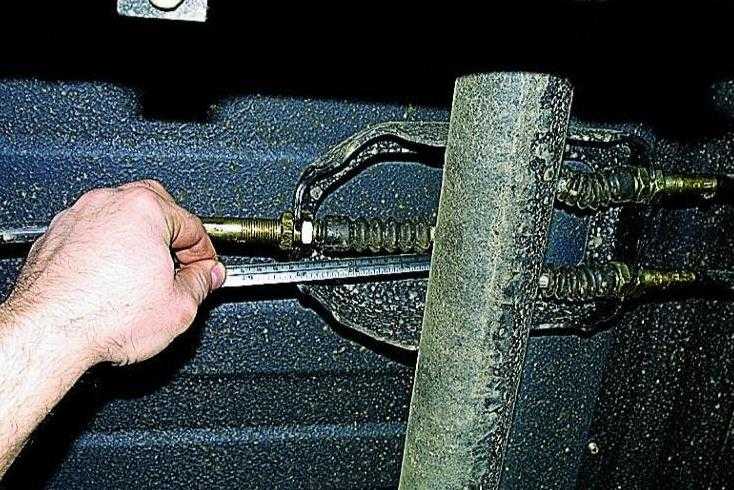

6. Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.

7. При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.

В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).

Регулятор давления

Регулятор давления корректирует давление тормозной жидкости в заднем контуре в зависимости от загрузки автомобиля, что облегчает работу гидроагрегата АБС и предотвращает занос автомобиля при интенсивном торможении в случае отказа АБС или ее отсутствии.

Регулятор давления:

I, II – полости регулятора;
С=28-32 мм (для автобусов 4х2);
С=36-40 мм (для автобусов 4х4);
С=33-37 мм (для автомобилей скорой медицинской помощи (СМП) 4х2);
С=42-48 мм (для СМП 4х4);
С=13-17 мм (для остальных автомобилей);

нажимной рычаг;
штифт;
фиксирующий болт;
ось нажимного рычага;
гайка;
ось;
корпус;
кронштейны регулятора;
кронштейны регулятора;
контргайка;
регулировочный болт;
нагрузочная пружина;
пружина;
гильза поршня;
управляющий конус;
прижимная пружина;
шарик;
упорная скоба;
возвратная пружина;
втулка;
поршень;
защитный чехол;
кронштейн моста;
стойка;
пружинная шайба

Регулятор крепится к левому лонжерону рамы через кронштейн 8 (рис. 7.6), а через нагрузочную пружину 12 и стойку 24 связан с задним мостом автомобиля. Нагрузочная пружина верхним коротким концом через нажимной рычаг 1 действует на наружный конец поршня 21, а длинным концом через стойку 24 соединена с кронштейном 23, приваренным к заднему мосту автомобиля.

Регулятор давления состоит из корпуса 7, в который установлена гильза 14 и ввернута втулка 20.

Правильная регулировка ручного тормоза на газели. безопасность превыше всего

Ступенчатый поршень 21 перемещается во втулке и гильзе, при этом в полости I, постоянно связанной с главным цилиндром, находится часть поршня малого диаметра, а в полости II, постоянно связанной с колесными цилиндрами задних тормозных механизмов – большего диаметра. На поршне закреплен управляющий конус 15, который воздействует на шарик 17, находящийся в отверстии гильзы 14. Шарик удерживается пластинчатой пружиной 16.

Нагрузочная пружина 12, усилие которой прямо пропорционально загрузке автомобиля, определяет начало включения регулятора, а разность диаметров поршней – корректировку давления жидкости, поступающей к задним тормозным механизмам.

До вступления в действие регулятора значения давления жидкости в полостях I и II одинаковы, так как под действием пружины 19 и нагрузочной пружины 12 поршень 21 через упорную скобу 18 прижат к гильзе 14, а шарик 17 поднят от седла управляющим конусом 15, что и обеспечивает свободный проход жидкости из полости I в полость II.

При торможении значения давления жидкости в полостях I и II будут одинаковы до тех пор, пока сила давления на больший диаметр рабочего поршня 21 (полость II) не превысит сумму сил пружин 12 и 19 и давления жидкости на площадь, образованную между большим и малым диаметрами поршня (полость I). В этом случае поршень переместится влево (по рисунку), управляющий конус 15 отойдет от шарика 17, который переместится в седло гильзы 14, чем разобщит полость I с полостью II. С этого момента давление жидкости в полости II, поступающей к задним тормозным механизмам, будет расти медленнее и при этом будет меньше, чем в полости I.

При снятии усилия с тормозной педали давление в полости I упадет, поршень 21 возвратится в исходное положение (на рисунке вправо), а управляющий конус, подняв шарик, откроет доступ жидкости из полости II в полость I.

Гильза 14 поршня под действием давления в полости II передвинется влево (по рисунку), и шарик 17 отойдет от седла под действием управляющего конуса 15, открыв доступ жидкости из полости II в полость I.

После падения давления жидкости гильза поршня 14 и поршень 21 под действием возвратной шайбы 25 и пружины 19 вернется в исходное положение.

Источник

Ремонт ручника Газель Некст

Первым признаком неисправности ручника может быть его недостаточная эффективность. Если автомобиль не удерживается на месте или скользит при вытянутом ручнике, это может говорить о необходимости проверки и диагностики ручника.

Для ремонта ручника Газель Некст необходимо провести следующие шаги:

Проверка состояния троса ручника. Осмотрите трос на наличие повреждений и истирания. Если трос выглядит старым или поврежденным, рекомендуется заменить его.
Регулировка троса ручника. При необходимости отрегулируйте трос так, чтобы он обеспечивал правильное фиксирование ручника при вытянутом положении.
Проверка состояния тормозных колодок ручника. Если колодки изношены или повреждены, они также требуют замены.
Проверка механизма ручника

Обратите внимание на то, чтобы механизм был свободно двигающимся и не заедал. При необходимости смазать механизм или, в случае серьезных повреждений, заменить его.

Прежде чем приступить к ремонту ручника Газель Некст, рекомендуется обратиться к специалистам или консультанту, чтобы получить дополнительную информацию и инструкции по выполнению работ.

Необходимо помнить, что неправильно выполненный ремонт ручника может привести к серьезным последствиям, включая аварии и травмы. Поэтому всегда рекомендуется доверить ремонт ручника Газель Некст профессионалам.

КОГДА НУЖНО ПРОВОДИТЬ РЕГУЛИРОВКУ РУЧНОГО ТОРМОЗА

Правильная работа системы стояночного тормоза обеспечивает безопасность дорожного движения, соответственно, она всегда должна работать исправно.

Ручник нужно подтягивать и настраивать, когда:

Чтобы исправить систему, можно поехать на станцию технического обслуживания, но можно сделать это и самому, для этого нужно знать — как правильно произвести регулировку стояночного тормоза.

В принципе, обладая общим представлением о процессе, вы сможете подтянуть стояночный механизм. Единственное, о чем следует помнить, перед тем как подтянуть тросик ручника это то, что весь процесс должен проходить с соблюдением техники безопасности и в отведенном для этого месте. В противном случае возможно нанесение вреда человеку, который занимается ремонтом.
