Если двигатель глохнет в режиме холостого хода, то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки:
Теперь к этому списку добавится и проверка датчика скорости своими руками.
Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.
Принцип работы датчика скорости
Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени.
В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения.
Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.
Эффект Холла — физическое явление, заключающееся в возникновения электрического напряжения во время размещения проводника с постоянным током в магнитном поле.
Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.
Как определить, что датчик скорости не работает
Сразу стоит обратить внимание на такие признаки неисправности как:
- отсутствует стабильность холостого хода;
- неправильно функционирует или вообще не функционирует спидометр;
- увеличенный расход топлива;
- сниженная тяга двигателя.
Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.
Расположение датчика скорости

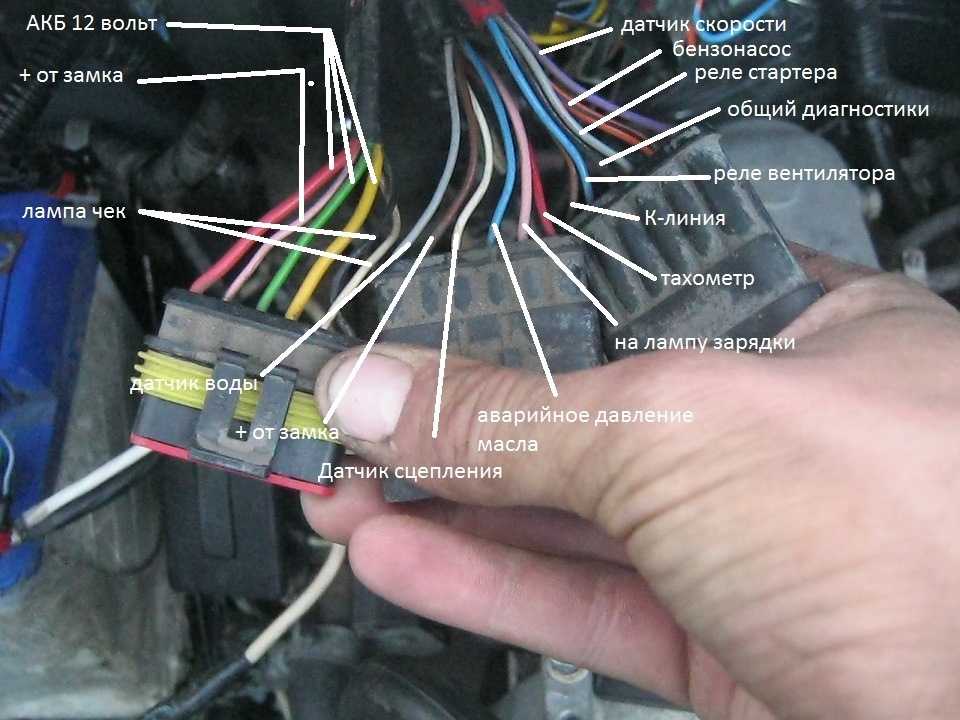

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.
На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА — основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.
Проверка датчика скорости

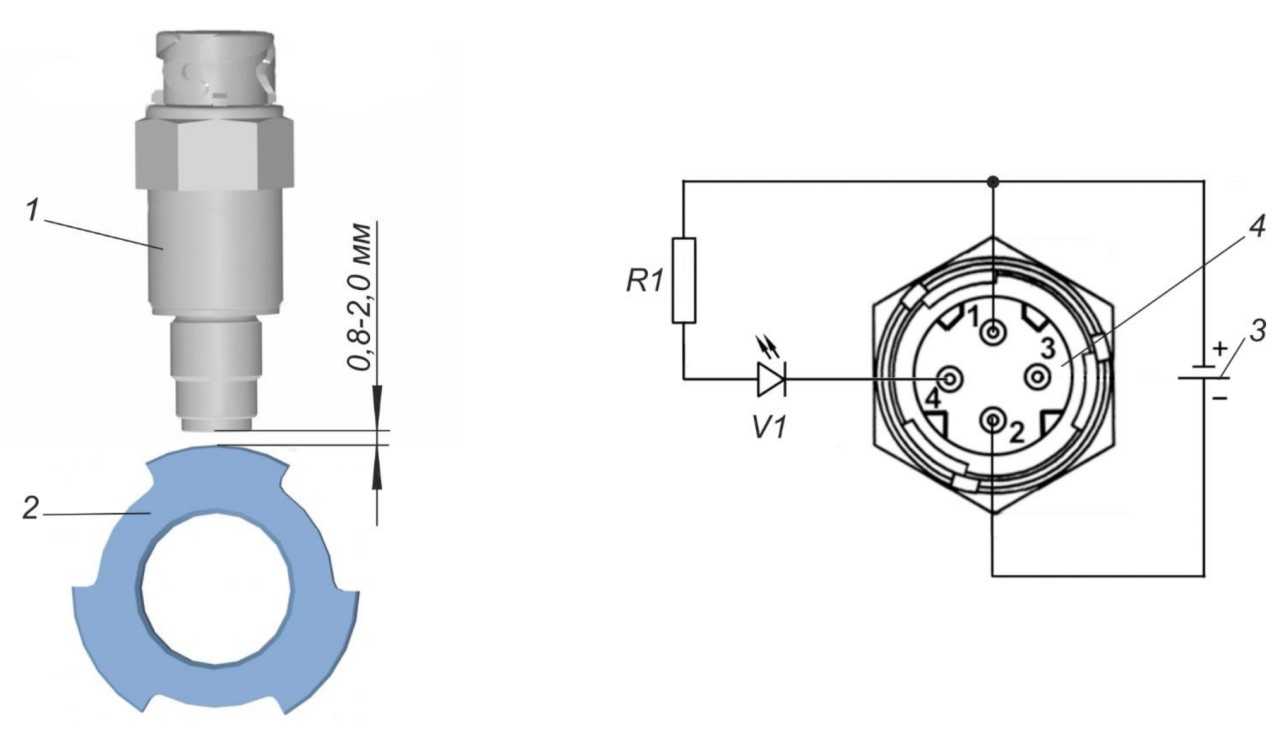

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.
Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.
Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.
Проверка ДС тестером
- Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
- Ищем пальцами привод датчика, который торчит из коробки.
- Ногой вращаем колесо.
Привод датчика скорости
Проверка привода ДС
Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.
Проверка ДС с язычковым переключателем
Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.
Проверка индукционного ДС
Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.
Еще больше полезных советов в удобном формате
Не нашли ответ на свой вопрос?
Авто-помощь
Комбинация приборов автомобиля Газель может быть двух типов: старая и новая, электронная. Как и на большинстве других автомобилей, она включает в себя четыре прибора (спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива) и контрольные лампы, их двенадцать штук. С внутренней стороны корпуса установлена печатная плата, выводы которой выходят на два штекера: белого цвета (Х1) и красного цвета (Х2).
Вариантов полного отказа в работе комбинации приборов автомобиля Газель, два: первый вариант, когда стрелки всех приборов лежат на нуле и на поворот ключа в замке зажигания не реагируют; второй вариант, когда стрелки приборов на нуле не лежат, а наоборот, зашкаливают. Конечно, идеальным вариантом было бы проверить неработающую комбинацию приборов на стенде, но его можно найти только в специализированной мастерской, которых не так много на обширной территории России.

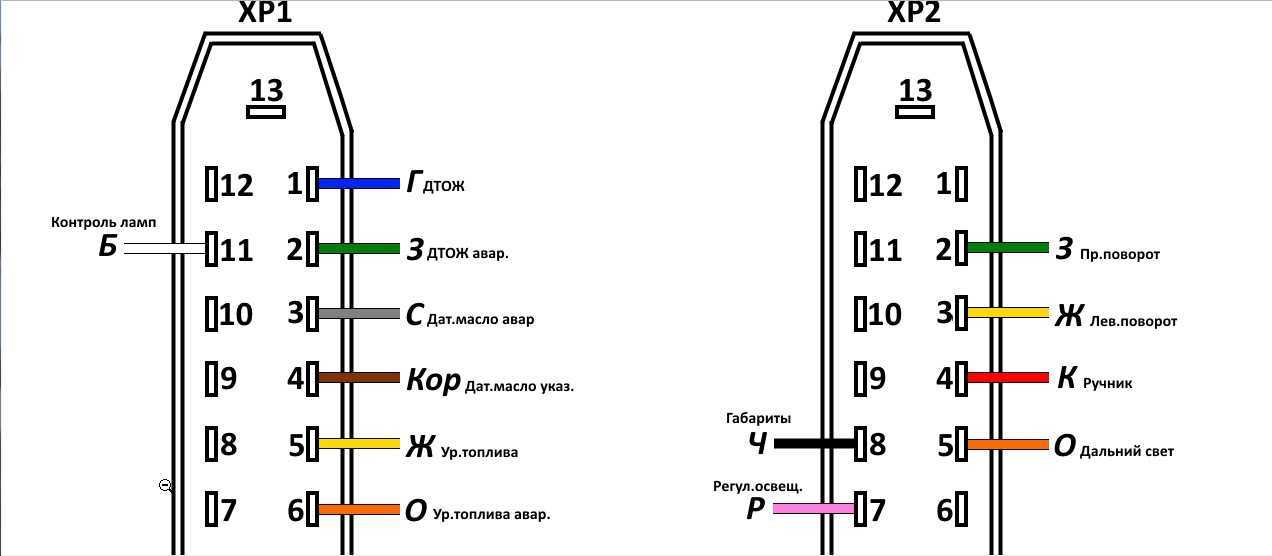

Если стрелки приборов лежат на нуле, то, что же может сделать водитель, в этой ситуации? Скорее всего, в этом случае, нарушен контакт в цепи от аккумуляторной батареи до вывода «87» реле разгрузки выключателя зажигания. Поэтому, ему предстоит проверить сохранность предохранителей, состояние колодок, входящих в данную электрическую цепь и соединение комбинации приборов на массу. На колодке белого цвета (Х1) щитка приборов, массовый провод подходит к 1 штекеру, а на колодке красного цвета (Х2), массовый провод подходит к 3 штекеру.
Если, выше указанные действия, не дали ни какого результата, то выходов опят же два: либо, придётся заменить комбинацию приборов, приобретя новую; либо попытаться самостоятельно проверить печатную плату, на предмет разрывов. Правда, стоимость новой комбинации приборов, достаточно высока, более 10 тысяч рублей. Так что можно попытаться восстановить её, хотя завод изготовитель считает, что комбинация приборов ремонту не подлежит. Часто отслаивание дорожек монтажной платы происходит из-за сильно надавливания на разъём колодки при их сборке. Поэтому разрывы дорожек, можно попытаться пропаять, чтобы восстановить работоспособность щитка приборов.
Причиной зашкаливания приборов, может стать сбой в работе контролёра электронного блока управления Микас 10.3, эта неисправность чаще происходит в холодное время года. В этом случае необходимо провести диагностику и возникшую ошибку, стереть, путём обновления программного обеспечения на более свежую серийную версию. Также, аналогичная неисправность, может появляться после прошивки контролёра.
Датчик скорости Газель, устройство и замена
Автомобили «Газель» выпускаются с 1994 года и за это время претерпели множество изменений. В разное время на них использовались различные способы определения скорости.
Первый вариант
Ранние машины оснащались механическим спидометром с приводом от гибкого вала модели ГВ 310. Гибкий вал устанавливался одним концом на картер коробки передач, вторым крепился на корпусе спидометра. Привод осуществлялся от винтовой шестерни, установленной на вторичном валу в коробке передач. Он расположен ближе к заднему подшипнику вала.
Датчиком скорости «Газели» в этом случае служил сам прибор для измерения скорости. Гибкий вал вращал магнитный диск, создавая магнитное поле. Интенсивность его зависела от частоты вращения вала. Это поле поворачивало подпружиненную стрелку. Трос привода спидометра «Газель» на фото.
Очень важно уметь производить диагностику силового агрегата и знать симптомы неисправностей
Обслуживание привода заключалось в своевременной смазке вращающихся узлов и контроле над пролеганием троса. Радиусы изгибов троса не должны быть более 150 мм.
Рестайлинговый вариант
С 2003 года машины стали оснащать новой комбинацией приборов с электронным спидометром. Новый датчик скорости «Газель» получил обозначение ДС-6 и устанавливался на картере коробки передач с левой стороны. Датчик имел механический привод по аналогии с тросом. На «Газель Бизнес» применялся такой же прибор.
В основу работы датчика положен принцип эффекта Холла. Любое изменение скорости фиксируется датчиком и передается в виде импульсов напряжения на контроллер электронного блока управления. Они имеют нижний предел около 1 Вольта и верхний – не ниже 5 Вольт.
Зачастую электрическим цепям водители практически не уделяют должного.
Между скоростью и частотой импульсов имеется пропорциональная зависимость, поэтому погрешность датчика невелика. С увеличением скорости растет и частота импульсов, но в датчике есть конструкционное ограничение – показания счетчика импульсов не могут быть выше 6004 на один километр пробега. Контроллер рассчитывает скорость по числу импульсов и промежуткам времени между ними. Полученный сигнал передается на спидометр, расположенный на приборной панели автомобиля. На фотографии электронный датчик «Газели».
Конструкция датчика достаточно простая и, в целом, он не приносит проблем владельцам машин. Замена датчика скорости «Газель Бизнес» достаточно проста. Перед началом работ желательно отключить аккумуляторную батарею от бортовой сети автомобиля. Для снятия датчика необходимо снять люк, расположенный рядом с кулисой переключения скоростей. Доступ к датчику можно получить и снизу. Для ослабления крепежной гайки необходим ключ с размером зева 22 мм. После ослабления гайки датчик легко откручивается от руки и снимается с привода. С другой стороны он оснащен обычным разъемом с пластиковыми защелками.
Иногда наблюдается течь масла через привод датчика, которое замасливает контакты и нарушает работу. Сам привод фиксируется прижимной скобой, для снятия которой необходимо открутить один болт на 10 мм. После этого привод можно вынуть из картера коробки для замены кольцевой резиновой прокладки.
Третий вариант

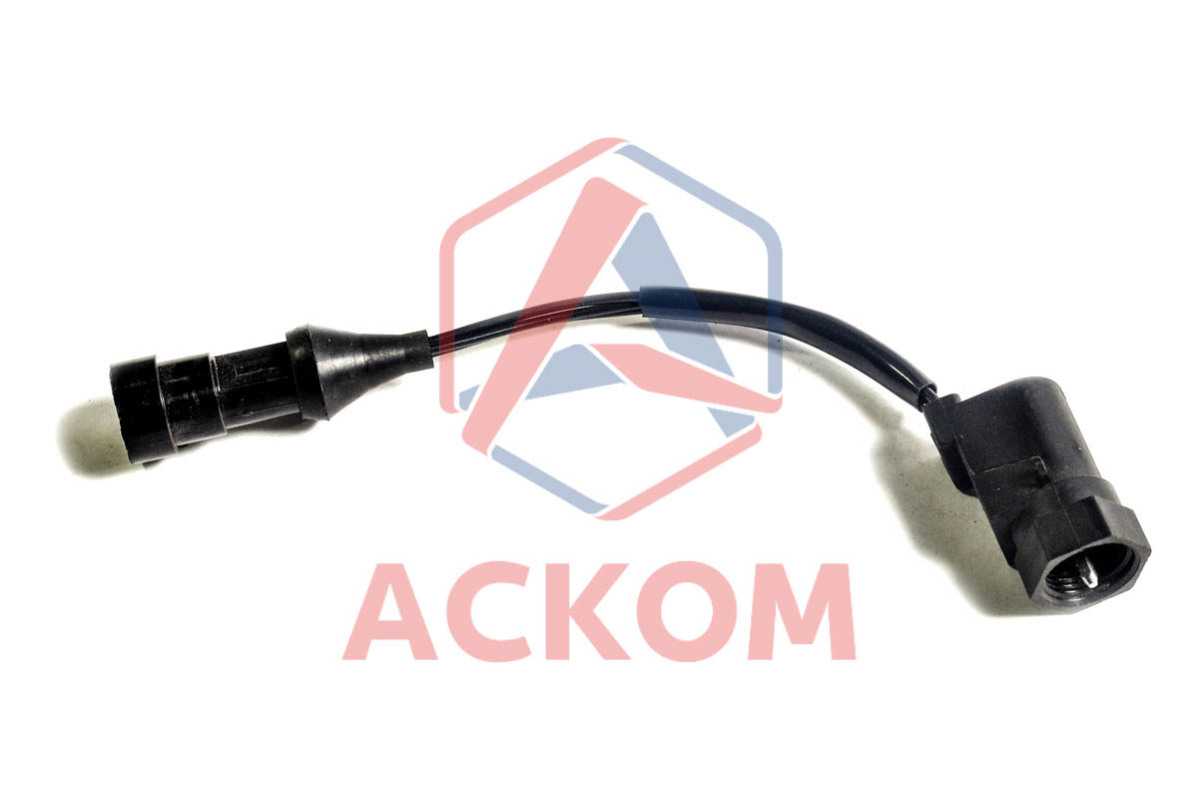

Датчик скорости «Газель Некст» несколько отличается от предыдущих моделей. Он электромагнитный и имеет четыре провода, идущие на контроллер. Предыдущие датчики имели только три провода. Устройство нового типа на фото.
Датчик имеет номер детали А63R42.3843010-01, оснащен гайкой на 22 мм на корпусе и вкручен в картер коробки передач.
Двигатель УМЗ-4216
Двигатель УМЗ-4216 Бизнес
Двигатель 4216 . Газель двигатель 4216 . Евро-3 .
Газель Бизнес двигатель 4216
Двигатель УМЗ 4216 .1000402 Евро-3 . Двигатель 4216 Евро-3 .
Цена 150 000 руб.
Новый Двигатель УМЗ 4216 . Газель УМЗ 4216 .
Прежде всего представляем Вашему вниманию бензиновый двигатель УМЗ-4216.1000402-10 ЕВРО-3 на Газель под ГУР. Модификация: УМЗ-4216.1000402-10 — двигатель на самом деле предназначен для лёгких коммерческих автомобилей марки Газель Бизнес. Моторы к тому же оборудованы шкивом привода гидроусилителя руля. Применяемость: для а/м ГАЗ-2705, 3302, 2752, 3221 и кроме того их модификации с диафрагменным сцеплением (107 л.с.), АИ-92, впрыск.
Двигатель УМЗ-4216 Евро-3
Газель двигатель 4216
Силовая инжекторная малоразмерная установка УМЗ-4216 Евро-3 на самом деле предназначена для установки на лёгкие грузовики (Light Track) и микроавтобусы семейства Соболь-2217. Двигатель 4216 бензиновый А-92, управляется в результате электронным блоком управления МИКАС. Первые выпуски этих моторов в свою очередь были карбюраторными. Затем инженеры Ульяновского Моторного Завода провели в итоге глубокую модернизацию двигателя. И с конвейера в результате впервые в истории завода сошли моторы, оборудованные электронным впрыском топлива. Инжекторная топливная система позволила увеличить мощность и повысить экономичность двигателя. Блок цилиндров двигателя УМЗ-4216 выполнен из алюминиевого сплава. В блок цилиндров намертво запрессованы гильзы диаметром 100 мм от цилиндро-поршневой группы УМЗ-4216. Особого внимания требует соблюдение температурного режима эксплуатации двигателя
Особенно надо обратить внимание на летний период эксплуатации автомашины
Прежде всего рекомендуем установить на Газель Бизнес 4216 трёхрядный медный радиатор Оренбургского радиаторного завода. Эффективность медного радиатора на 40% выше по сравнению с двухрядным алюминиевым радиатором. Перегрев двигателя 4216 к сожалению грозит выходом из строя головки блока (ГБЦ УМЗ-4216). Замена ГБЦ — довольно затратное предприятие. По этому мы рекомендуем во всяком случае прежде всего заменить радиатор охлаждения двигателя. Это во всяком случае самые дешёвые и результативные затраты по повышению эффективности охлаждающей системы двигателя. В итоге мы хотим посоветовать Вам все работы по ремонту двигателя Газель Бизнес 4216 проводить на лицензированных станциях технического обслуживания. Это позволит Вам сохранить время, здоровье и особенно Вашу нервную систему. Всем добра и удачи на дорогах.
Двигатель Газель Бизнес 4216
Силовой агрегат УМЗ-4216 был разработан на основе двигателя ЗМЗ-402. Который в свою очередь устанавливался с незапамятных времён на автомобили Волга, Газель (первых выпусков), RAF и др. Ульяновские инженеры увеличили диаметр поршневой группы с 92.0 мм до 100.0 мм и таким образом в итоге повысили мощность двигателя. А тем временем на Заволжском Моторном Заводе запустили в производство мотор ЗМЗ-406, который в свою очередь стали устанавливать в модификации ЗМЗ-4063 на Газель и ЗМЗ-4061 на Волгу. Мотор получился очень удачным и особенно полюбился Волгарям и Газелистам. Но тут произошло неожиданное событие. Два директора поругались между собой из-за стоимости 406-го мотора, и директор ГАЗа заявил, что будет ставить на новые машины Газель Бизнес 4216 мотор УМЗ-4216, несмотря на то, что его мощность несколько ниже, чем у ЗМЗ-406. С тех пор с конвейера завода пошли газели с моторами УМЗ-4216.
В настоящее время на Ульяновском Моторном Заводе выпускается в частности мотор УМЗ А-274 Evotech 2.7. Именно этот мотор в свою очередь поставляется на конвейер ГАЗ сегодня.
Газель Бизнес 4216
В результате с конвейера ГАЗ сегодня выходят две модификации Газелей. С двигателем Cummins ISF 2.8 и кроме того Газель Бизнес 4216 с мотором УМЗ А-247 Evotech 2.7. Однако многие водители предпочитают моторы серии ЗМЗ-405. Для этого, при покупке автомашины в автосалоне, в свою очередь необходимо заказать переоборудование автомашины на 405-й мотор о обязательно получить справку об этом переоборудовании. Без этой справки во всяком случае автомашину не поставят на учёт в ГАИ. То есть переоборудование автомашины должно быть произведено на лицензированной станции технического обслуживания, имеющей лицензию на производство подобных работ. Хочется заметить, что в качестве замены для переоборудования в частности иногда используют 6-и цилиндровый мотор от Toyota Prado. Однако не надо забывать, что трансмиссия автомашины не рассчитана на такие нагрузки.
Датчик скорости «Газель», устройство и замена
Датчик скорости Газели функционирует по принципу эффекта Холла, то есть, он подает к контроллеру электронного блока управления импульсно-частотный сигнал. Активность импульсов, поступающих от датчика, напрямую зависима от скорости, с который движется транспортное средство. Чем скорость выше, тем чаще импульс, однако, при нормальном функционировании прибора, он не должен превышать показателя импульса на 1 пройденный машиной километр.
Обращая внимание на интервал времени между импульсами, который подает датчик скорости Газели ДС-6контроллер обрабатывает полученную информацию и, определив его скорость, передает ее показания к спидометру на приборную панель автомобиля. Чтобы заменить датчик скорости, потребуется открутить крепежные винты люка возле рычага переключения скоростей на КПП Газели
Крепится он при помощи обыкновенного пластикового штекерного соединения, внутри которого расположены контакты, защищенные от внешнего воздействия корпусом. В случае проведения замены устройства, автомобиль необходимо обесточить, отключив аккумуляторную батарею.
Самой распространенной неисправностью в работе датчика скорости автомобиля Газельявляется где находится датчик скорости газель отказ функционировать во время движения транспортного средства накатом, или в процессе работы силового агрегата в режиме холостого хода.
Также, датчик скорости может начать работать неадекватно, если привод тросик спидометра получит механические повреждения. Как правило, такая неисправность случается, когда автомобиль приобретает движение на высокой скорости. В этом случае потребуется заменить, где находится датчик скорости газель только датчик скорости ДС-6 Газели, но и тросик привода спидометра.
Чтобы избежать возможных повреждений или обрыва тросика привода спидометра, особенно, если Вы любитель езды на высоких скоростях, его, предварительно, рекомендуется смазать моторным маслом. В настоящий момент автомобили «Газель», эксплуатируются, как со старой панелью где находится датчик скорости газель, так и с современной, новой панелью.
На старых приборных щитках стоит механический спидометр с тросовым приводом от вторичного вала коробки перемены передач. Новые приборные щитки уже имеют электромеханический привод, причём электронные датчики устанавливаемы на КПП могут быть шести или десяти импульсные. Их маркировка соответственно Это на случай их поиска в качестве запасных частей. На механических спидометрах, основные неисправности будут связаны с гибким тросом, находящимся в оболочке.
Во многих современных автомобилях на бортовом компьютере появляется информация об ошибке при выходе датчика скорости из где находится датчик скорости газель. Также может загораться лампочка Check Где находится датчик скорости газель.
Наиболее частой причиной выхода из строя датчика скорости является разрыв цепи. Перед проверкой непосредственно датчика, нужно убедиться в целостности цепи, для чего:. Если устранить проблему проверкой цепи и контактов не получилось, необходимо переходить непосредственно к диагностике датчика.
Обратите внимание: Если вы не знаете, где находится датчик скорости на вашем автомобиле, можете воспользоваться книгой по технической эксплуатации машины или попробовать поискать его на коробке передач. Чаще всего он расположен на механизме привода спидометра
Существует несколько типов датчиков скорости: функционирующие на эффекте Холла, язычковые и индукционные. В большинстве автомобилей, в том числе и в машинах российского производства, устанавливается датчик скорости на эффекте Холла.

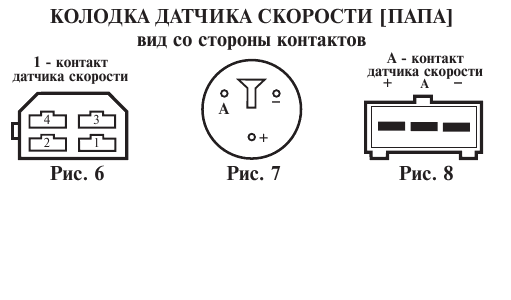

Датчик скорости, где находится датчик скорости газель которого основана на эффекте Холла, имеет три контакта: заземление, импульсный сигнал и напряжение. Такой датчик можно проверить тремя способами.
Неправильная работа датчика скорости
Одной из возможных причин неисправности спидометра Газель Бизнес 4216 может быть неправильная работа датчика скорости. Датчик скорости отвечает за измерение скорости движения автомобиля и передачу этой информации на приборную панель, где она отображается на спидометре.
Если датчик скорости не функционирует должным образом, то спидометр может показывать неверную скорость или вообще не работать. Неправильная работа датчика скорости может быть вызвана различными факторами.
Один из возможных вариантов — это повреждение самого датчика. Например, он может быть смят, изношен или иметь проблемы с контактами. В таком случае необходимо проверить и, при необходимости, заменить датчик скорости.
Также причиной неправильной работы датчика скорости может быть его неправильная установка. Если датчик не был установлен правильно или был поврежден при установке, то это может привести к его неисправности. В этом случае требуется переустановка или замена датчика.
Другой возможной причиной неправильной работы датчика скорости может быть его повреждение проводки. Например, провод, соединяющий датчик скорости с приборной панелью, может быть оборван или иметь короткое замыкание. В этом случае необходимо провести проверку проводки и, при необходимости, восстановить или заменить поврежденные участки.
Важно отметить, что если датчик скорости неисправен, то это может повлиять не только на работу спидометра, но и на другие системы автомобиля, которые используют информацию о скорости. Поэтому рекомендуется своевременно обслуживать и ремонтировать датчик скорости, чтобы избежать возможных проблем
В любом случае, точная диагностика и ремонт неправильной работы датчика скорости требуют профессиональных навыков и специального оборудования, поэтому рекомендуется обратиться к специалистам сервисного центра для решения данной проблемы.
Неправильная работа датчика скорости
Одной из возможных причин неработоспособности спидометра Газель Бизнес 4216 может быть неправильная работа датчика скорости. Датчик скорости отвечает за измерение скорости движения автомобиля и передачу этой информации на приборную панель. Если датчик не функционирует правильно, то спидометр может не отображать скорость или могут возникать сбои в его работе.
Одна из причин неправильной работы датчика скорости — обрыв провода, подключающего его к приборной панели. При неправильной установке или повреждении провода может возникать проблема с передачей сигнала скорости на спидометр.
Также влажность и коррозия на контактах датчика скорости могут привести к его неправильной работе. Влага может попасть внутрь датчика и вызвать коррозию, что приведет к сбоям в измерении скорости.
Если у вас возникла проблема с работой спидометра, необходимо проверить состояние датчика скорости. Если обнаружены признаки обрыва провода или влажности на контактах, необходимо провести их замену или ремонт
Также стоит обратить внимание на правильную установку датчика и состояние проводов, связывающих его с приборной панелью
Влажность и коррозия на контактах датчика скорости
Одной из возможных причин неисправности спидометра Газель Бизнес 4216 может быть влажность и коррозия на контактах датчика скорости. При воздействии влаги, особенно при попадании дождя или проливного дождя на датчик, возможно образование коррозии на контактах. Это может привести к плохому контакту и неправильной передаче сигнала о скорости на приборную панель.
Кроме того, влажность может проникать внутрь датчика и вызывать коррозию и окисление внутренних элементов, что также приведет к его неисправности.
Чтобы исправить эту проблему, необходимо аккуратно осмотреть контакты датчика скорости и удалить коррозию с их поверхности
Важно обратить внимание на возможные повреждения или выгнутость контактов, поскольку это также может вызывать неправильную работу спидометра
Для удаления коррозии рекомендуется использовать специальные средства, предназначенные для очистки контактов. Не рекомендуется использовать острые предметы или агрессивные химические вещества, чтобы избежать повреждения контактов или датчика.
После очистки контактов рекомендуется также проверить состояние провода, который соединяет датчик скорости с приборной панелью. В случае обрыва провода необходимо произвести его замену или восстановление.
Если проблема с влажностью и коррозией повторяется регулярно, рекомендуется обратиться к специалисту для более глубокой диагностики и возможной замены датчика скорости или проводки.
Применение электрического спидометра
Электрический спидометр Газ 3310 устроен по типовой схеме, которая появилась еще в середине 70-х на зарубежных автомобилях массово. Ее применяли и раньше, но на недорогих моделях чаще устанавливали привод классический, тросовый. Механический привод — довольно точный, но он зависит от слишком многих факторов. Точнее, точность его показаний. На точность влияют:
- внешний диаметр колеса;
- степень износа резины;
- степень износа редуктора спидометра;
- уровень погрешности самого спидометра;
- передаточное соотношение главной пары.
Как видим, причин неправильно показывать скорость у механики более, чем достаточно, причем мы назвали далеко не все из них. Применение электрического спидометра тоже не дает никакой гарантии того, что скорость, указанная на шкале — эталонная. Вмешиваются все те же факторы, только добавляются еще и сугубо электрические неприятности — отсутствие или плохие контакты, разнокалиберные радиодетали и тому подобные нюансы.
