Конструкция несущего кузова автомобиля

Активная безопасность.

Этот параметр включает в себя те элементы конструкции, которые предотвращают столкновение автомобиля с опасностью, соответственно и исключают травмирование людей, которые находятся в салоне авто. К основным элементам автомобиля, которые отвечают за активную безопасность можно отнести следующие пункты:

1. Обзорность и видимость. Конечно же, этот параметр важен именно для водителя автомобиля, ведь то насколько водителю хорошо видна ситуация на дороге,а также вокруг автомобиля влияет на скорость принятия им решений. То есть, чем быстрее водитель увидит опасность, тем быстрее и качественнее он сможет обезопасить авто. На обзорность влияет много факторов:

Противосолнечный козырёк

• Площадь остекления;
• Отсутствие каких-либо элементов конструкции, которые мешают обзору или создают блики при отражении света;
• Размеры и расположение наружных и внутренних зеркал заднего вида, а также есть ли на них возможность обогрева;
• Площадь очистки стеклоочистителями лобового и заднего стёкол;
• Наличие противосолнечных козырьков;
• Качественное освещение дороги (как в темное время суток, так и в тумане).

2. Удобство водителя. От состояния водителя, его усталости, внимательности и реакции очень часто зависит многое. Если водитель уставший, то он зачастую не может быстро сориентироваться и принять правильное решение для выполнения нужного маневра. Об этом говорят многие производители автомобилей, что заставляет их создавать все новые элементы удобств именно для водителя. Расскажем немного о них:

• Удобное кресло водителя с наличием различных регулировок;
• Удобство расположения, легкость и чувствительность рулевого колеса;
• Панель приборов с легкочитаемыми показателями параметров;
• Шумоизоляция салона;
• Высокоэффективные системы вентиляции и отопления салона.

Если подвести итог, то можно сказать, что за активную безопасность отвечают те элементы кузова автомобиля, которые влияют на комфорт водителя и уменьшают трудоемкость процесса вождения.

Панель приборов

Устройство кузова автомобиля:

1. Передний лонжерон ;
2. Передний щит;
3. Передняя стойка;
4. Крыша;
5. Задняя стойка;
6. Заднее крыло;
7. Панель багажника;
8. Средняя стойка;
9. Порог;
10. Центральный тоннель;
11. Основание;
12. Брызговик;

По конструкции кузова легковых автомобилей могут быть трехобъемными, двухобъемными и однообъемными.

У трехобъемного кузова имеется три отсека: для двигателя, пассажиров и багажа.

У двухобъемного кузова два отсека: в одном может находиться двигатель, а в другом — пассажиры и багаж. Если отсеки для двигателя, пассажиров и багажа объединяются в одно целое с кузовом, такой автомобиль называется одно-объемным.

• Кузов грузового автомобиля
• Типы кузовов автобусов
• Конструкция рамы автомобиля
• Конструкция тягово-сцепного устройства

Определение термина «front» в автомобиле

Термин «front» в автомобильной индустрии относится к передней части автомобиля. Он описывает все компоненты, системы и части, которые находятся на передней части автомобиля. В передней части автомобиля находится двигатель, передняя подвеска, рулевое управление, система охлаждения, батарея и другие важные элементы автомобиля.

В передней части автомобиля находится двигатель, который является сердцем автомобиля и основным источником энергии. Также здесь расположена передняя подвеска, которая обеспечивает комфорт и управляемость автомобиля, а также рулевое управление, которое позволяет водителю контролировать направление движения. Система охлаждения, расположенная в передней части, отвечает за поддержание оптимальной температуры двигателя, обеспечивая его работоспособность и продолжительность срока службы.

С помощью термина «front» можно также обратиться к передним фарам и другим элементам освещения, которые находятся на передней части автомобиля и обеспечивают видимость во время ночного времени или плохих погодных условий.

В целом, термин «front» описывает все, что находится в передней части автомобиля и имеет важное значение для его работы и управления

Назначение кузова

К узов автомобиля является самой дорогостоящей деталью автомобиля. Кузов автомобиля может быть как несущей системой, так и отдельным ее элементом. Кузов современного легкового автомобиля состоит из моторного отсека, пассажирского салона и багажника.

К узов выполняет функцию несущего элемента современного легкового автомобиля. В кузове размещен салон автомобиля и на кузов устанавливается ходовая часть, трансмиссия, двигатель, механизмы управления, электро- и дополнительное оборудование. На кузов также замыкается «минус» электрической цепи. В основном кузов автомобиля изготавливается из металла, но бывают и исключения, когда используется специальная крепкая пластмасса.

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

1. Двигатель;
2. Кузов;
3. Шасси;
4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

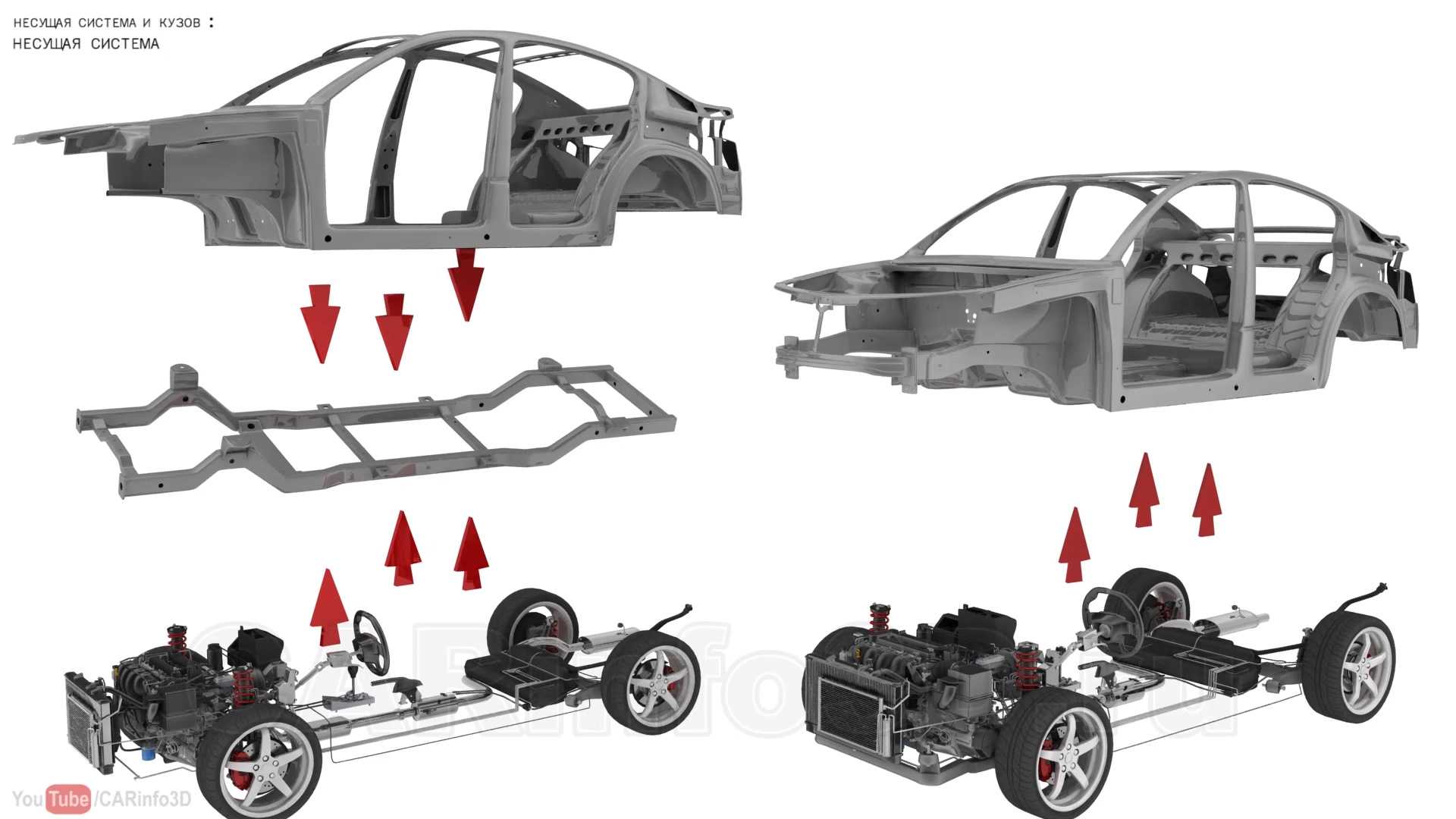

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

• Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
• Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
• Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Конструкция передней части кузова

• Фар­ту­ки (брыз­го­ви­ки) перед­них кры­льев явля­ют­ся внут­рен­ни­ми пане­ля­ми, кото­рые рас­по­ла­га­ют­ся вокруг коле­са и защи­ща­ют от гря­зи. Они частич­но при­ва­ре­ны к лон­же­ро­нам. Брыз­го­ви­ки так­же добав­ля­ют струк­тур­ной жёст­ко­сти кузову.
• Верх­нее уси­ле­ние брыз­го­ви­ка явля­ет­ся струк­тур­ным эле­мен­том перед­ней части кузо­ва. На него при­кру­чи­ва­ют­ся перед­ние крылья.
• Чаш­ки кузо­ва – это уси­лен­ные эле­мен­ты кузо­ва, кото­рые удер­жи­ва­ют верх­нюю часть сто­ек под­вес­ки. Они сфор­ми­ро­ва­ны как часть брыз­го­ви­ков кузова.
• Рам­ка ради­а­то­ра (под­держ­ка ради­а­то­ра, под­ка­пот­ная рам­ка) – это струк­тур­ный эле­мент, рас­по­ло­жен­ный в перед­ней части кузо­ва и удер­жи­ва­ет ради­а­тор систе­мы охла­жде­ния, замок капо­та и дру­гие смеж­ные эле­мен­ты авто­мо­би­ля. Рам­ка ради­а­то­ра кре­пит­ся к лон­же­ро­нам и брыз­го­ви­кам. Она при­да­ёт жёст­кость перед­ней части кузо­ва, как попе­реч­ный струк­тур­ный элемент.
• Щит мотор­но­го отсе­ка (или перед­няя пере­го­род­ка) – это панель, деля­щая перед­нюю сек­цию кузо­ва и цен­траль­ную сек­цию сало­на. Щит мотор­но­го отсе­ка помо­га­ет защи­тить води­те­ля и пас­са­жи­ров при воз­ник­но­ве­нии пожа­ра в мотор­ном отсе­ки. За щитом идёт сило­вая кон­струк­ция, защи­ща­ю­щая води­те­ля и пас­са­жи­ров в момент аварии.
• Перед­ние кры­лья рас­по­ла­га­ют­ся рядом с перед­ни­ми дверь­ми и дохо­дят до перед­не­го бам­пе­ра. Они закры­ва­ют перед­нюю под­вес­ку, и брыз­го­ви­ки перед­ней части кузо­ва. На совре­мен­ных маши­нах кры­лья, обыч­но, при­кру­чи­ва­ют­ся к кузо­ву болтами.
• Уси­ли­тель бам­пе­ра при­кру­чи­ва­ет­ся к перед­ней части лон­же­ро­нов и пред­на­зна­чен для гаше­ния уда­ра при аварии.

История появления несущей конструкции кузова

Пер­вая попыт­ка созда­ния несу­ще­го кузо­ва была пред­при­ня­та в 1922 году. Был создан авто­мо­биль Lancia Lambda. Он был без кры­ши и по кон­струк­ции боль­ше напо­ми­нал раму с встро­ен­ны­ми боко­вы­ми эле­мен­та­ми. Клю­че­вую роль в раз­ви­тии несу­ще­го кузо­ва съи­гра­ла аме­ри­кан­ская ком­па­ния Budd Company, кото­рая снаб­ди­ла обо­ру­до­ва­ни­ем для прес­сов­ки листо­вой ста­ли авто­про­из­во­ди­те­лей  Dodge, Ford, Buick и Citroën. В 1930-ом году инже­нер из Австрии  Joseph Ledwinka сов­мест­но с ком­па­ни­ей Budd создал про­то­тип несу­ще­го кузо­ва, кото­рый сра­зу запатентовал.

Несу­щий кузов авто­мо­би­ля Citroen Traction Avant

Ком­па­ния Citroen выпу­сти­ла пер­вый авто­мо­биль с несу­щим кузо­вом Citroen Traction Avant. Этот авто­мо­биль имел пол­но­цен­ный несу­щий кузов со все­ми сило­вы­ми эле­мен­та­ми, кото­рые при­ме­ня­ют­ся на совре­мен­ных авто­мо­би­лях. Как и при изго­тов­ле­нии совре­мен­ных несу­щих кузо­вов, для соеди­не­ния эле­мен­тов кузо­ва была при­ме­не­на кон­такт­ная свар­ка. Мас­со­вая про­дук­ция его была нача­та в 1934 году. В даль­ней­шем, такая кон­струк­ция кузо­ва посте­пен­но ста­ла заме­щать тра­ди­ци­он­ную рам­ную конструкцию.

Влияние формы кузова на динамику движения

Форма кузова автомобиля имеет значительное влияние на его динамику движения. Различные формы кузова способны повлиять на аэродинамические характеристики автомобиля, его устойчивость, сопротивление воздуха, а также на маневренность и управляемость.

Одним из основных факторов, влияющих на динамику движения автомобиля, является аэродинамика. Кузов автомобиля может быть спроектирован таким образом, чтобы минимизировать сопротивление воздуха при движении. Это может достигаться с помощью углового профиля кузова, аэродинамических обводов и накладок, специально разработанных для уменьшения сопротивления воздуха. Это позволяет автомобилю развивать большую скорость и более эффективно использовать топливо.

Форма кузова также влияет на устойчивость автомобиля. Высота центра тяжести и расположение колес влияют на его устойчивость при различных маневрах, таких как повороты и резкие торможения. Низкий центр тяжести и широкий колея обеспечивают лучшую устойчивость и меньшую вероятность опрокидывания автомобиля во время маневра.

Кроме устойчивости, форма кузова также влияет на маневренность и управляемость автомобиля. Например, короткий передний свес и острые углы передней части кузова могут способствовать лучшей маневренности и легкости управления

Это особенно важно при парковке, маневрировании в городской среде или на узких дорогах

В общем, форма кузова автомобиля имеет большое значение для его динамики движения. Она влияет на аэродинамические характеристики, устойчивость, сопротивление воздуха, маневренность и управляемость автомобиля. Это делает выбор формы кузова одной из важных задач при проектировании автомобиля.

Элементы устройства кузова автомобиля ГАЗ-3102 «Волга»:

1 — петля передней двери; 2 — болт крепления петли к кузову; 3 — болт крепления петли к двери; 4 — ограничитель; 5 — дуга; 6 — резиновая втулка.

Устройство корпус кузова легкового автомобиля представляет собой пространственную систему, состоящую из штампованных панелей и элементов каркаса коробчатого сечения, соединенных между собой точечной сваркой. Панели с поперечинами образуют основание (пол), ограниченное с боков порогами (продольными брусьями). Боковины кузова, образующие части порогов и стоек, переходят в задние крылья. Сверху кузов ограничивается панелью крыши. Коробчатые стержни, ограничивающие с боков переднее (ветровое) окно, называются стойками ветрового окна, вертикальные коробчатые стержни между передними и задними дверями — центральными стойками. Все детали кузова изготовляются штамповкой из малоуглеродистой, тонколистовой стали (толщиной 0,7—0,9 мм), сильно нагруженные детали — из листа толщиной 1,2 мм. Некоторые детали, особенно подверженные коррозии, изготовляются из листа, имеющего покрытие на основе цинка.

Выбор между front и rear drive

При выборе автомобиля, одним из важных аспектов, на которые стоит обратить внимание, является тип привода. Существуют два основных типа привода — front drive и rear drive

Каждый из них имеет свои преимущества и недостатки, поэтому выбор зависит от конкретных потребностей владельца автомобиля.

Front drive

Один из наиболее распространенных типов привода. В таких автомобилях, двигатель размещен спереди, и передние колеса являются основными движущими механизмами. Этот тип привода обеспечивает высокую степень маневренности и хорошую управляемость в условиях городского трафика.

• Преимущества:
• — более экономичное использование пространства в салоне, так как отсутствует тоннель для трансмиссии;
• — низкий уровень шума и вибраций, так как двигатель, трансмиссия и подвеска компактно расположены в передней части автомобиля;
• — хорошее сцепление на дороге благодаря весу двигателя, который равномерно распределен на передние колеса.
• Недостатки:
• — небольшая устойчивость на дороге в условиях высоких скоростей и при резком торможении;
• — быстрый износ шин передних колес.

Rear drive

Двигатель у автомобилей с задним приводом находится сзади, привод осуществляется через задние колеса. Это позволяет обеспечить более спортивный и динамичный стиль вождения.

• Преимущества:
• — лучшая устойчивость на дороге и большая динамическая нагрузка на задние колеса;
• — более высокая скорость и возможность произвести крутые повороты без потери стабильности;
• — лучшее разгоняющее качество и возможность более быстрого торможения в экстремальных условиях, таких как преодоление грубого ландшафта.
• Недостатки:
• — высокие требования к квалификации водителя, так как управлять автомобилем с задним приводом требует определенного опыта;
• — меньший и неудобный багажник, который сокращается из-за тоннеля трансмиссии.

Выбор между front и rear drive зависит от целей использования автомобиля. Если вы ищете автомобиль для перемещения в условиях городского трафика, лучше выбирать front drive. А если вы ищете авто для вождения на высокой скорости и преодоления сложных дорог, то лучше выбрать rear drive.

Виды кузова

В настоящее время наибольшее распространение имеют устройства кузовов легковых автомобилей следующих типов:

• трехобъемный кузов с двумя или четырьмя боковыми дверями седан;• трехобъемный кузов с двумя или четырьмя боковыми дверями и с перегородкой сзади переднего сиденья, отделяющей водителя от пассажиров — лимузин;• кузов с мягким складывающимся тентом и съемными боковыми окнами — фаэтон;• двухобъемный кузов с задней дверью с грузовым помещением, не отделенным перегородкой от пассажирского салона — универсал;• двухобъемный кузов с двумя или четырьмя боковыми дверями, имеющий заднюю дверь — комби (хетчбек);• кузов грузопассажирского автомобиля с открытой платформой, убирающимися боковыми сиденьями и с двухместной закрытой кабиной — пикап.

Каркасные несущие кузова легковых автомобилей имеют специальный каркас, к которому прикреплены детали основания из тонкостенных про филей, образующих жесткую сварную пространственную форму, на которой крепятся облицовочные панели.В бескаркасных кузовах, применяемых на современных легковых автомобилях массового производства, достаточную жесткость достигают соответствующим соединением панелей облицовки, в которые заформовывают стальную арматуру из тонкостенных профилей. Комфортабельные легковые автомобили с двигателями большой мощности обычно имеют рамную конструкцию. Хорошему обзору дороги в непосредственной близости от автомобиля способствует низко опущенный капот двигателя. Для защиты пассажиров и водителя от пыли, влаги, низких и высоких температур кузов должен быть герметичным. С этой целью применяют специальную изоляцию.

Роль агрегатов и узлов в работе автомобиля

Автомобиль является сложным механизмом, состоящим из множества агрегатов и узлов, каждый из которых выполняет свою роль в его работе. Взаимодействие всех этих агрегатов и узлов позволяет автомобилю выполнять множество задач, таких как передвижение, торможение, повороты и другие.

Моторный агрегат является одним из наиболее важных компонентов автомобиля. Он отвечает за преобразование топлива в энергию движения. В зависимости от типа двигателя (бензиновый, дизельный, электрический), моторный агрегат работает по-разному, но его основная роль всегда заключается в создании необходимого крутящего момента для передвижения автомобиля.

Трансмиссия является механизмом, который передает крутящий момент от моторного агрегата к колесам автомобиля. Она может быть механической, автоматической или роботизированной. Трансмиссия позволяет регулировать скорость и направление движения автомобиля.

Ходовая часть включает в себя такие узлы, как подвеска, тормозная система и рулевое управление. Подвеска отвечает за комфортность и управляемость автомобиля, а также за поглощение ударов и вибрации на неровной дороге. Тормозная система необходима для безопасного остановки и замедления автомобиля. Рулевое управление позволяет водителю контролировать направление движения автомобиля.

Электрическая система включает в себя аккумулятор, генератор, пусковой механизм и электрические устройства автомобиля. Аккумулятор является источником питания для всей электрической системы и запускает двигатель. Генератор заряжает аккумулятор во время работы двигателя. Электрические устройства, такие как фары, стеклоочистители, радио и другие, также работают от электрической системы автомобиля.

Топливная система отвечает за подачу и смешивание топлива с воздухом. В зависимости от типа двигателя, топливная система может быть различной конструкции, но ее цель всегда одна — обеспечить двигатель необходимым топливом для его работы.

Таким образом, агрегаты и узлы автомобиля являются неотъемлемой частью его конструкции и выполняют различные функции, необходимые для его нормальной работы. Понимание роли каждого агрегата и узла поможет в понимании принципов работы автомобиля и его технического обслуживания.

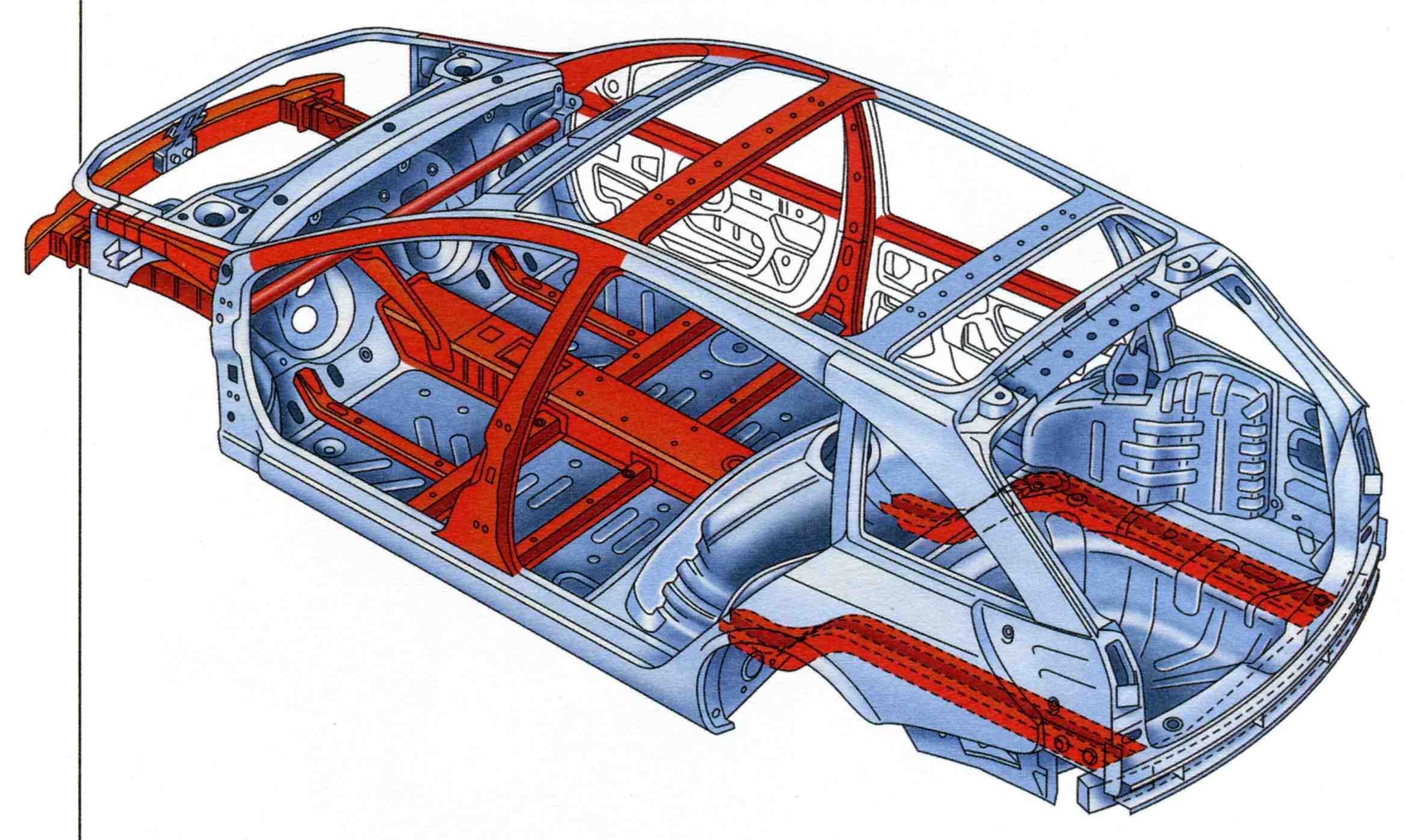

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

Металлическая часть кузова состоит из следующих кузовных деталей:

• Днище кузова (обрабатывается антикоррозийными материалами для уменьшения коррозии);
• Крыша кузова;
• Крылья кузова (обрабатываются антикоррозийными материалами для уменьшения коррозии);
• Панели кузова;
• Двери кузова(крепятся к стойкам кузова петлями, которые держатся винтами, с помощью которых регулируются двери по вертикали и горизонтали); Замки на дверях имеют специальную конструкцию, которая исключает открытие двери даже при ДТП.
• Капот кузова;
• Крышка багажника.

Спереди и сзади кузова установлены бампера. На современных автомобилях бампера изготавливаются из пластмассы или других схожих материалов. В случае ДТП именно бампер автомобиля первый воспринимает на себя удар.

Для размещения водителя и пассажиров в салоне автомобиля устанавливаются сиденья. Устанавливаются сиденья автомобиля на специальные салазки, которые позволяют регулировать сиденье в продольном направлении. Также можно регулировать наклон сиденья, что обеспечивается специальными ручками по бокам сидений. Регулировка наклона сиденья может осуществляться вплоть до установки спального места.

С недавнего времени очень популярными стали автомобили с формами кузова «хэтчбэк» и «универсал». Такая популярность объясняется возможностью трансформировать автомобиль как под грузовой, так и под пассажирский вариант.

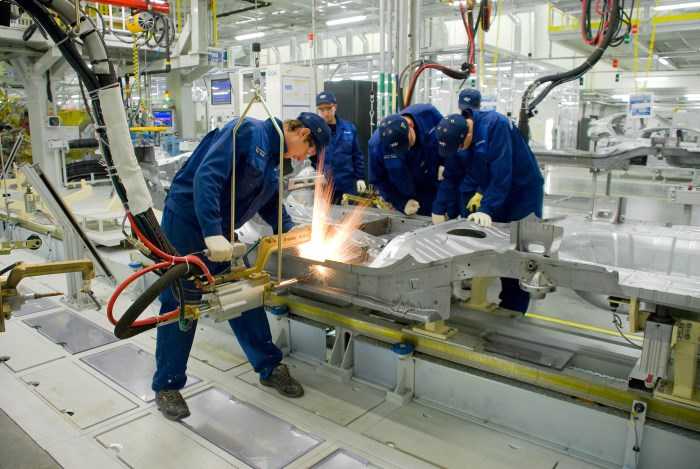

Материал и технология изготовления

Кузов современного легкового автомобиля изготавливается из высокопрочной стали, которая проходит несколько этапов обработки. Небольшая толщина используемого металла позволяет намного уменьшить общий вес машины, что положительно сказывается на его динамике и экономичности. Несмотря на маленькую толщину стали, конструкция кузова рассчитана таким образом, что он является одновременно и легким, и прочным.

На большинстве современных авто кузовные детали скрепляются между собой точечной сваркой. Это позволяет обеспечить надежность соединения элементов и уменьшить количество кромок и острых углов, которые наиболее уязвимы по отношению к коррозии. В перспективе автомобильная промышленность будет применять лазерное сваривание деталей. Такой подход сводит к минимуму наличие выпуклостей и впадин на швах, а конструкция кузова станет более простой и надежной.

Пассивная безопасность.

К элементам, отвечающим за пассивную безопасность, относят все те элементы, которые помогают снизить травматизм урон, получаемые во время столкновения автомобиля с препятствием. Именно поэтому конструкторы практически всех предприятий, выпускающих транспортные средства, с особой тщательностью просчитывают все элементы конструкции, а также постоянно ее улучшают. Были выделены основные принципы, относительно которых проектируются абсолютно все автомобили. Итак:

1. Передняя и задняя части кузова автомобиля при столкновении должны складываться, по типу гармошки. Именно такой способ признан наиболее эффективным для погашения кинетической энергии от удара. Особенно качественно этот способ действует при основном виде лобовом столкновении. Для обеспечения такого складывания в элементы кузова закладываются специальные отверстия и выпуклости, которые и заставляют каждый отдельный элемент смещаться в нужную сторону и соответственно поглощать энергию.

2. Сам каркас должен обладать достаточными показателями жесткости и прочности, чтобы обезопасить пассажиров от возможных травм. Для этих целей многие элементы выполняют из специальных видов сталей, а также активно применяется метод горячей штамповки для производства. Применение специальных сталей также положительно сказывается и на массе автомобиля.

3. К обязательным принципам относят и направление смещения двигателя во время столкновения. Он должен двигаться обязательно вниз автомобиля и ни в коем случае не в салон.

4. Перемещение рулевой колонки, в свою очередь, совсем недопустимо, ведь даже незначительное смещение руля назад может сильно травмировать грудную клетку водителя. Для этих целей на оси рулевой колонки устанавливают специальные стаканы, которые в случае удара деформируются, но не позволяют переместиться назад рулю.

5. Пространство салона, где располагаются ноги, также не должно деформироваться. Это делается с той целью, чтобы ноги после удара не были зажаты, а человек мог свободно выбраться из салона.

6. Возможность бокового удара заставила разработчиков оснастить двери специальными ребрами жесткости и различными брусьями из особопрочных сталей. Такими же элементами снабжены арки и пороги автомобиля. Это выполняется еще и с целью минимальной деформации той части автомобиля, которая отвечает за дальнейшую эвакуацию из салона пассажиров.

7. Особую роль отводят безопасности топливной системы в случае удара. Бак располагают в самом защищенном месте кузова и дополнительно устанавливают на него ребра жесткости и защитные буферные пластины.

8. Не забывают производители и о пешеходах, ДТП с которыми довольно частое явление. Для этого в конструкцию переднего бампера довольно часто вводят эластичные защитные элементы, которые, деформируясь, принимают часть энергии на себя.

Зеркало заднего вида

Каждая новая модель кузова, прежде чем ее выпустят в производство, должна пройти серию специальных тестов по соответствию основным принципам активной и пассивной безопасности. Ведь кузов автомобиля это тот элемент, который обязан спасти нас и наших близких от возможных опасностей на дороге.

https://youtube.com/watch?v=4ZwjrpMZEz0%2520

Как работает rear в автомобиле и его особенности

Термин «rear» в автомобиле обозначает заднюю часть автомобиля, включая задние колеса и все компоненты, связанные с ними.

Задняя часть автомобиля имеет несколько особенностей, которые влияют на его работу и производительность:

1. Задний привод: Многие автомобили имеют задний привод, что означает, что двигатель передает мощность на задние колеса. Такая конфигурация обеспечивает лучшую управляемость в сухих условиях и более спортивный характер вождения.

2. Задняя подвеска: Задняя часть автомобиля обычно оснащена специальной задней подвеской, которая обеспечивает устойчивость и комфорт на неровных дорогах.

3. Задняя трансмиссия: Передача мощности от двигателя к задним колесам обычно осуществляется с помощью задней трансмиссии, которая может быть автоматической или механической.

4. Задние тормоза: Задние колеса обычно оснащены тормозами, которые помогают замедлить и остановить автомобиль. Задние тормоза часто применяются вместе с передними тормозами для более эффективного торможения.

В целом, задняя часть автомобиля играет важную роль в его работе и обеспечивает устойчивость, управляемость и комфорт во время движения. Она также влияет на общую производительность и характеристики автомобиля.

Заключение

При изготовлении элементов несущего кузова автомобиля используют различные типы стали. В местах, где необходимо обеспечить дополнительную прочность применяют высокопрочный и ультра высокопрочный вид стали.

Зная конструкционную особенность автомобиля, можно значительно упростить и ускорить некоторые кузовные работы.
