Какую клемму снимать с аккумулятора первой. что нужно знать автовладельцу

Зачем нужна 30 и 15 клемма в авто

В автомобиле имеется множество разных компонентов и систем, которые требуют подключения к электропитанию. Для этого в автомобильной электрической системе применяются специальные клеммы, такие как 30 и 15 клемма. Каждая из этих клемм выполняет свою уникальную функцию, и они являются важными элементами автомобильной электрики.

30 клемма

30 клемма, также известная как «клемма постоянного питания» или «батарейная клемма», является основным источником постоянного электропитания для автомобиля. Эта клемма подключена к аккумулятору автомобиля и предоставляет постоянное напряжение силой 12 вольт для питания различных электрических компонентов автомобиля. Среди этих компонентов могут быть система зажигания, система питания, радио, освещение и другое.

Клемма 30 обычно имеет четыре свободных контакта (+B, +15, +30 и E или GND), которые предназначены для подключения электрических проводов или предохранителей. Кроме того, она защищена специальным предохранителем, чтобы предотвратить повреждение цепи при возможной неисправности.

Без правильно работающей 30 клеммы, автомобиль может не запускаться или испытывать проблемы с питанием различных систем

Поэтому важно регулярно проверять состояние клеммы 30, чтобы убедиться, что она не окислилась или испорчена

15 клемма

15 клемма, также известная как «клемма зажигания» или «ключевая клемма», отвечает за подачу электропитания на зажигание и стартер автомобиля. Когда ключ зажигания автомобиля поворачивается в положение «включено», 15 клемма активирует систему зажигания и подает напряжение на стартер, что позволяет двигателю запускаться.

Как и клемма 30, 15 клемма работает с постоянным напряжением 12 вольт. Клемма 15 обычно имеет два контакта — один для подключения к ключу зажигания, а второй для подключения к системе зажигания и стартеру.

Если клемма 15 не функционирует должным образом, автомобиль может не запускаться или двигатель может останавливаться после пуска. Проверка и поддержание клеммы 15 в исправном состоянии также является важным аспектом обслуживания автомобиля.

Ключевая клемма — обеспечивает подключение ключа зажигания и активирует систему зажигания.
Постоянное питание — основной источник электропитания автомобиля.

Клемма	Функция
30	Обеспечивает постоянное питание автомобиля
15	Активирует систему зажигания и подает напряжение на стартер

Где находится клемма 30

Здесь отвинчена боковая облицовка (2) в ногах водителя. Стрелками показаны крепежные винты. Под ней находится группа разъемов (1).

Под боковой облицовкой (1) со стороны пассажира рядом с водителем тоже находится группа разъемов (2). Стрелками показаны крепежные винты.

Справа: центральный коммутационный узел (2) находится в Audi A4 слева под приборной доской. Выше размещена «13-местная опора дополнительных реле» (1).

Слева: на рисунке показано размещение гнезд центрального коммутационного узла.

Стандартные обозначения клемм

Разноцветное смешение проводов в автомобиле на самом деле очень хорошо упорядочено, так как многие детали электротехнического оборудования автомобиля стандартизированы. Цифры на разных узлах и соединительных элементах проводов, а также в электрических схемах на всех немецких и на некоторых иностранных автомобилях имеют одно и то же значение:

Клемма 15 получает электропитание только при включенном зажигании от замка зажигания, при этом наряду с системой зажигания/впрыска снабжаются током те потребители электроэнергии, которые должны получать ток только во время эксплуатации автомобиля. У проводов к клеммам 15 в большинстве случаев оболочка черного цвета, иногда с цветной дополнительной полоской у определенных потребителей тока.

Клемма 30 получает постоянный ток от плюса аккумулятора или от генератора при работающем двигателе

При неосторожном обращении с инструментами это может привести к коротким замыканиям или вызвать дождь искр, если не снят провод, подключенный к минусу аккумулятора. Эти провода, находящиеся всегда под напряжением, в большинстве случаев имеют красный цвет, иногда с дополнительными цветными полосками

Клемма 49 относится к системе прерывистых и аварийных световых сигналов.

Через клемму 53 подается напряжение в систему очищения стекол.

С клеммы 56 подается ток на фары ближнего света по желтым и желто-черным проводам, а также на фары дальнего света по белым и бело-черным проводам.

От клеммы 58 подается электроэнергия на передние стояночные огни, а также на задние фонари и для освещения номерного знака. Основной цвет оболочки проводов серый, иногда с дополнительной цветной полосой.

Клемма 75 замка зажигания получает ток в том случае, если ключ зажигания находится в положении «Включено».

Клемма 31 – клемма массы, посредством которой потребитель электроэнергии должен быть соединен с массой для того, чтобы замкнуть электрическую цепь. У соответствующих проводов оболочка коричневого цвета.

Обозначенные электрические разъемы

В Audi A4 часто отдельные провода соединены в целые связки в черной оболочке, что осложняет поиск отдельного определенного провода. В этом случае помощь в ориентации обеспечиваются многоштырьковые соединения, по которым в этой главе описано точное количество проводов и их точное расположение в электрических схемах.

Обозначение клемм

Оценить эту запись

– Клемма «31» – это провода, которые соединены с корпусом авто (массой)

– Клемма «50» – это провод, грубо говоря , который идет на стартер.

– Клемма «30» – это провода, на которых всегда присутствует +12вольт, не зависимо от положения замка зажигания, т.е. они напрямую соединены с клеммой +(плюс) аккумулятора.

– Клемма «58а» подается ток на передние стояночные огни, на задние фонари и освещение номерного знака.

– Клемма «75X» – на этой шине +12вольт присутствует только в положении «Зажигание», но отсутствует при старте, т.е. это тот случай, когда +12вольт пропадает с этой шины при положении «Стартер»

– Клемма «15а» – это провода, на которых присутствует +12 вольт, в положении «Зажигание» и положении «Старт двигателя». Напряжение шины «15» питает важные органы двигателя, без которых он не заведется : свечи, катушку зажигания, различные клапана и «мозги» двигателя.

Все вышеперечисленные провода (кроме массы «31») – идут на замок зажигания.

Советы опытных автомобилистов и ремонтников на тему где находится клемма 30 на ваз 2114 – милости просим. Все о ремонте. Здесь мы учим ремонтировать авто своими силами. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонтировать автомобиль

Смех в теме: Бесит, когда приходится поднимать свое царское величество в 6 утра по делам государственным.

Опубликовал Админ: по просьбе Ильфата

Отзывы владельца авто: Папа играет c маленькой дочкой. Неожиданно дочка его отталкивает и говорит: — Ну все, хватит, у меня голова болит! Папа недоуменно смотрит на маму: — Этому вас c детства учат, что-ли?

Источник

Батарейные клеммы: особенности и применение в автомобиле

Главная функция батарейных клемм — обеспечение надежного электрического контакта между аккумулятором и другими компонентами автомобиля. Они представляют собой особые металлические зажимы, обычно изготовленные из меди или алюминия, с покрытием для защиты от коррозии.

В автомобильной электрической системе существует две батарейные клеммы: положительная (+) и отрицательная (-). Они имеют разные цветовые маркировки: положительная — обычно красная, а отрицательная — чёрная.

Положительная батарейная клемма соединяется с главным плюсовым полюсом аккумулятора и предоставляет электрический контакт для подключения зарядного устройства, стартера и других потребителей электроэнергии.

Отрицательная батарейная клемма, с другой стороны, соединяется с минусовым полюсом аккумулятора и обеспечивает электрический контакт с шасси автомобиля. Это позволяет электрическому току свободно осуществлять заземление.

При установке или замене аккумулятора необходимо обратить особое внимание на правильное подключение батарейных клемм: положительную к положительному полюсу и отрицательную к отрицательному, чтобы предотвратить возможные повреждения электрической системы автомобиля

Важно регулярно осуществлять техническое обслуживание батарейных клемм, удаляя коррозию и обеспечивая надежность их контактов. Для этого рекомендуется использовать специальные растворы или клеммные щётки, а также наносить защитное смазочное покрытие после очистки

Для этого рекомендуется использовать специальные растворы или клеммные щётки, а также наносить защитное смазочное покрытие после очистки

Важно: перед проведением любых манипуляций с батарейными клеммами, рекомендуется отключить зажигание и отсоединить клеммы от аккумулятора, чтобы избежать возможных коротких замыканий и повреждений электрической системы

Виды корпусов АКБ

Любые несоответствия конструкции всегда сказываются прежде всего на безопасности при эксплуатации автомобиля. Если возникают сомнения при выборе аккумулятора, всегда можно прибегнуть к консультации опытного специалиста.

Как правило, сотрудники, занимающиеся продажей АКБ, знают все тонкости и нюансы относительно типоразмеров и видов клемм аккумулятора, типов корпусов, а при наличии дополнительной важной информации марки и модели автомобиля помогут выбрать оптимально подходящий вариант. Кроме различного диаметра типов клемм автомобильных аккумуляторов, в «европейской» и «азиатской» моделях есть существенные различия в способах крепления:

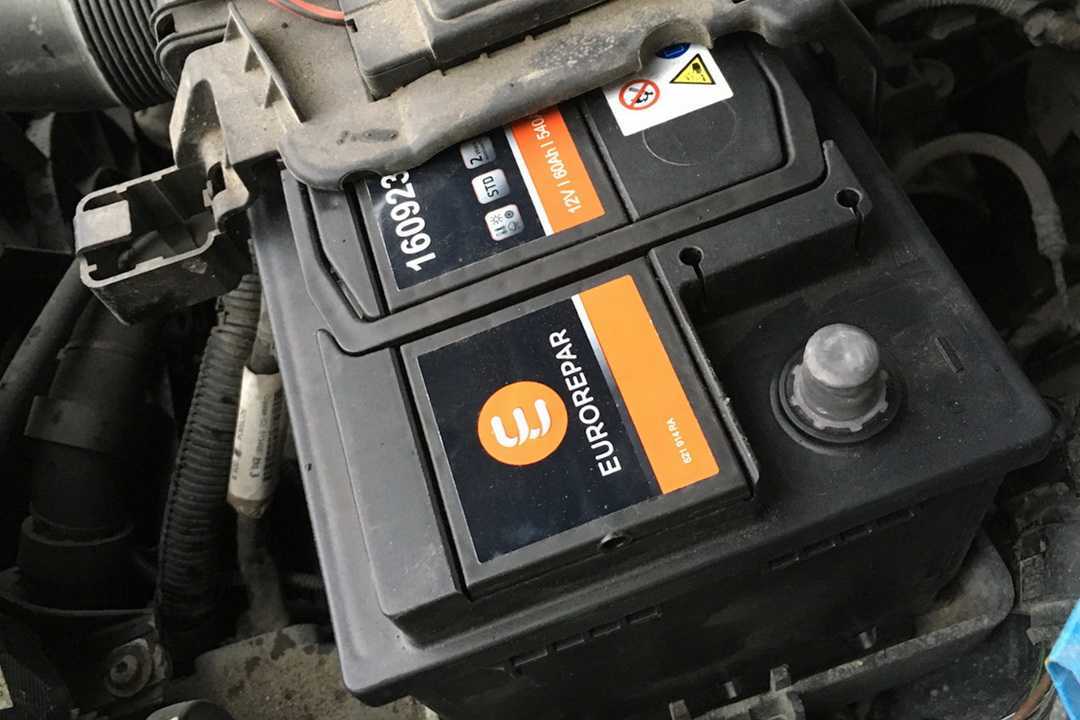

Европейский тип корпуса аккумулятора: клеммы слегка утоплены в корпус. Конструкторы считают такой способ расположения безопасным — снижается возможность замыкания.
Азиатский тип корпуса: клеммы выступают над корпусом АКБ. Если конструкция авто допускает установку «азиатского» источника питания, все в порядке. Места под крышкой капота хватает, безопасность соблюдена. Если автомобиль строго «европейской» сборки, есть риск, что крышка капота просто не закроется — будут мешать выступающие клеммы. Если же поставить аккумулятор с другим типом корпуса все же получилось, внимательно изучите, достаточно ли свободного пространства между крышкой капота и клеммами, есть шанс избежать замыкания электропроводки автомобиля.

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Полярность батареи

Как все помнят из школьной программы, полярность — это порядок расположения электродов на корпусе аккумулятора. Например, самый распространенный европейский стандарт конус «А» имеет отрицательный токовывод диаметром 17,9 мм, а положительный — 19,5 мм. Поэтому, принимая решение о приобретении новых контактов, необходимо взвесить все за и против, то есть изучить все их параметры:

диаметр разъема;
длину соединительного провода;
максимальную силу тока, на которую они рассчитаны.

Ошибившись с их расположением на новом приборе, можно столкнуться со сложностью подключения: не хватит длины монтажных проводов, или разъемы отличаются от необходимых. При неправильном подключении возникает огромный риск получить замыкание или, что гораздо хуже, сжечь полностью электропроводку авто. Есть два вида контактов:

Прямой полярности: «плюсовой» электрод расположен с левой стороны корпуса. По большей части применяется в авто, выпущенных отечественными производителями.
Обратная полярность: пластина «плюсового» электрода размещается как правило на корпусе справа. Встречается на автомобилях азиатской и американской сборки.

Правила безопасной установки клеммы аккумулятора

Перед установкой клеммы аккумулятора убедитесь, что под капотом автомобиля нет протечек вредных веществ, таких как кислота или горючие материалы.
Перед началом работ выключите двигатель, а также отсоедините провод от отрицательной клеммы аккумулятора.
Никогда не касайтесь одновременно положительной и отрицательной клемм аккумулятора одной рукой.
Убедитесь, что клемма аккумулятора чистая и не имеет окисления. Если окисление присутствует, очистите его перед установкой.
Правильно установите клемму аккумулятора на бортовую платформу и прочно затяните соединительные болты.
Убедитесь, что клемма аккумулятора плотно прикрывает контакты и не может случайно соскочить.
При подключении клеммы аккумулятора следуйте порядку: сначала подключайте положительную клемму, затем отрицательную.
Если клеммы аккумулятора имеют цветовую маркировку, убедитесь, что красная клемма подключена к положительному (+) контакту, а черная — к отрицательному (-).
После установки клеммы аккумулятора убедитесь, что она надежно закреплена и не имеет возможности двигаться или поворачиваться.
Не забудьте проверить работоспособность автомобильной электроники после установки клеммы аккумулятора.

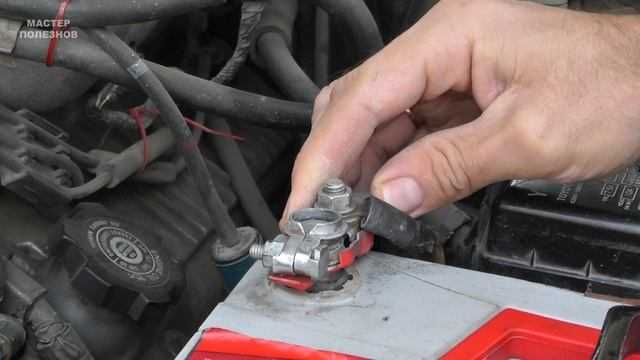

Как правильно выбрать и заменить клемму АКБ

Выбор клемм следует делать, исходя из типа установленного аккумулятора, условий эксплуатации автомобиля и особенностей его электросистемы.

Сначала нужно определить тип АКБ — «Евро» или «Азия», и выбрать клеммы соответствующего размера. Затем можно выбрать клемму по количеству подсоединяемых к наконечнику проводов — в большинстве случаев достаточно стандартных клемм с одним и двумя проводами. Если же на машине есть дополнительное оборудование, то могут потребоваться детали с возможностью подключения трех проводов и более.

Что касается металла изготовления клемм, то вариантов здесь масса. Стандартное решение — недорогие свинцовые детали. Однако для продления их срока службы рекомендуется периодически контролировать прочность монтажа и очищать от загрязнений. При несколько большем бюджете можно выбрать латунные или бронзовые клеммы простые или с оловянно-висмутовой полудой

А когда важно обеспечить высококачественное подключение, имеет смысл покупать медные клеммы, в том числе и с защитным покрытием. Изделия этой группы имеют высокую стоимость, однако их покупка будет оправдана

Монтаж клемм следует выполнять в соответствии с рекомендациями производителя. Прежде всего нужно зачистить контактные клеммы на аккумуляторе и зашкурить внутренние поверхности клемм (особенно, если они окрашены), при монтаже необходимо прочно затягивать винты и обеспечивать надежное крепление проводов. Выполнив все условия, вы получите надежный электрический контакт и нормальную работу электросистемы автомобиля.

Длительная стоянка: что снимать и можно ли отключить одну клемму

Батарея жестко подключена к сети авто. При выключенном зажигании, все равно все потребители не отключаются. Магнитола, сигнализация, бортовой компьютер забирают энергию АКБ. За несколько дней, аккумулятор не сможет разрядиться. А за месяц и более зарядка падает, до такой степени, что минимум нужна подзарядка.

Чтобы батарея не разряжалась, нужно отключить аккумулятор. Возникает вопрос, какую клемму снимать с аккумулятора при длительной стоянке.

Более правильно будет снять обе клеммы на аккумуляторе, тогда он будет изолирован от воздействий электрооборудования автомобиля.

Можно и плюсовую снять, но тогда отключится сеть автомобиля. Масса кузова будет влиять на минусовую клемму, что приведет к ускорению саморазряда.

Схема работы замка зажигания

Схема работы замка зажигания – это сложный хореографический план, где каждое движение ключа воплощает последовательность действий, приводящих к включению жизненных сил автомобиля.

Вставка ключа: Вначале водитель вставляет ключ в замок зажигания, а выемки и выступы на ключе точно соответствуют уникальным формам внутри цилиндра замка.
Аутентификация: Ключ активирует процесс аутентификации, где замок зажигания определяет правильный ключ по его форме и длине. Это служит защитой от несанкционированного доступа.
Вращение цилиндра: Поворот ключа и последующее вращение цилиндра включает механизм блокировки, разрешая дальнейшие действия.
Контактная группа: При вращении цилиндра контактная группа соединяет и разъединяет электрические контакты, активируя систему зажигания и электрические компоненты автомобиля.
Активация зажигания: Правильное вращение ключа приводит к передаче сигнала системе управления двигателем, включая зажигание и топливную систему.
Пусковой процесс: При дальнейшем повороте ключа происходит пусковой процесс, который активирует систему зажигания и впрыск топлива, позволяя двигателю запуститься.
Блокировка рулевой колонки: Некоторые замки зажигания также блокируют рулевую колонку, обеспечивая дополнительную защиту от угона.

Схема работы замка зажигания – это своего рода хореография, где каждый поворот ключа активирует следующий этап, позволяя автомобилю пробудиться и вступить в путь. Эта сложная последовательность действий обеспечивает безопасность, управляемость и эффективность автомобильного опыта.

«Классика», а также «Девятое» семейство

Инженеры Fiat, разрабатывая замок зажигания для своей модели «124», использовали две подводящие линии («30» и «30/1»). Линия зажигания была единственной.

Ещё одна цепь зажигания, содержащая контакт «15/2», добавилась при переходе к семейству «2109». Она, в свою очередь, коммутируется с помощью реле. В разных семействах отличается только схема, но не «поведение» автомашины при установке ключа напротив меток:

Положение 0: выключено всё;
Метка 1: зажигание и работа двигателя;
Метка 2: запуск стартёра;
Метка 3: режим «Паркинг».

Чтобы заглушить двигатель, ключ переводят в положение «0». Свечи при этом теряют искру, мотор останавливается.

Модуль замка зажигания, если говорить о «классическом семействе», снабжён 5-ю клеммами (см. рис. 2). Начиная с семейства «2109» такое решение не используется. Из цилиндра замка выходят несколько проводов, соединённых с выносным разъёмом.

Последовательность снятия и одевания клеммы с аккумулятора

О том, насколько важным элементом в устройстве автомобиля является аккумуляторная батарея, мы уже много раз рассказывали на страницах нашего портала для автомобилистов Vodi.su. Однако, часто в повседневной жизни можно заметить, как начинающие водители и автомеханики не соблюдают очередность снятия клемм и их обратного подключения. Как же правильно нужно снимать и устанавливать аккумулятор: какую клемму снимать первой, какую одевать первой, и почему именно так? Попробуем разобраться с этой проблемой.

Отключение и снятие аккумулятора

АКБ, как и любая другая деталь современного автомобиля, имеет свой ресурс работы. Вы заметите, что с аккумулятором творится что-то не то, когда он начнет быстро разряжаться, а электролит внутри начнет вскипать. Кроме того, в условиях, когда на протяжении осенне-зимнего сезона машина длительное время простаивает на улице, даже опытные автослесари посоветуют вам снять новую аккумуляторную батарею и перенести ее временно на хранение в теплое место.

Могут быть и другие причины для снятия АКБ:

замена на новый;
подзарядка;
снятие АКБ для сдачи в магазин, где покупали, по рекламации;
установка на другую машину;
очистка клемм и выводов от накипи и отложений, из-за которых ухудшается контакт.

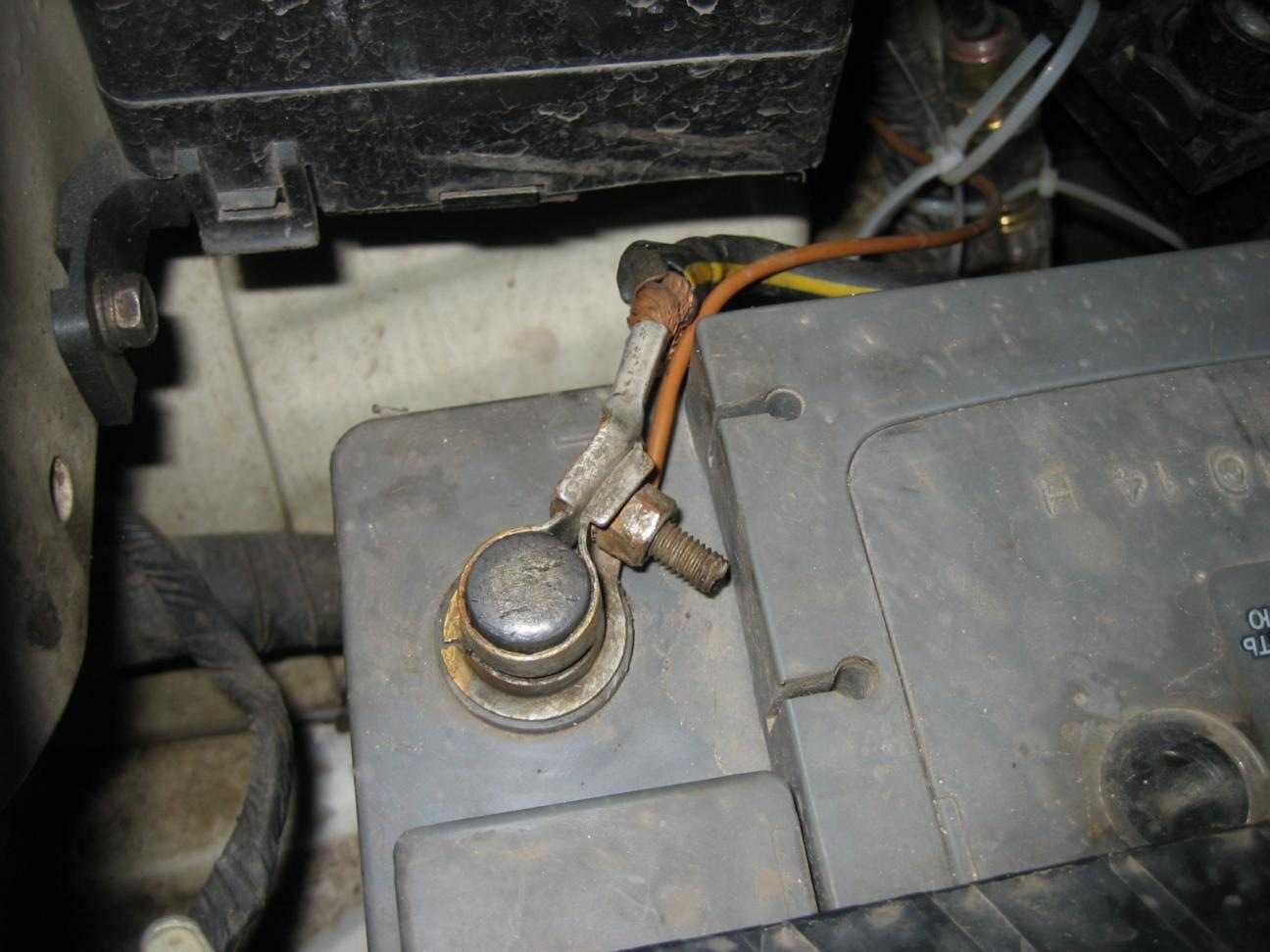

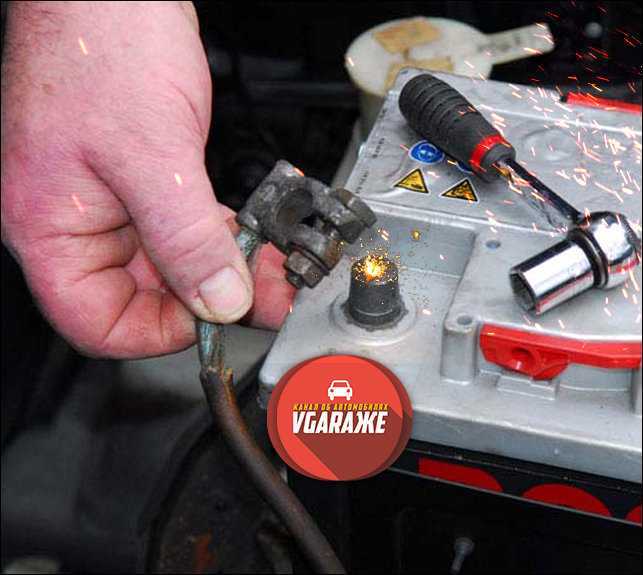

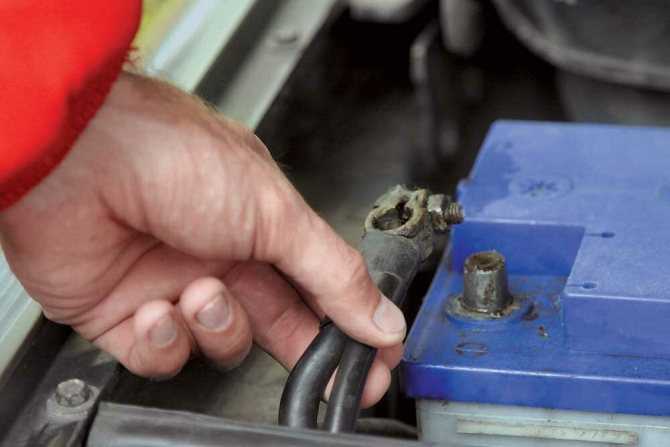

Снимать клеммы нужно в следующей последовательности:

Возникает закономерный вопрос: почему именно такая очередность? Все очень просто. Минус подключен к массе, то есть к металлическому корпусу или металлическим деталям подкапотного пространства. От плюса же идут провода к другим элементам электрической сети транспортного средства: генератору, стартеру, системе распределения зажигания и к другим потребителям электрического тока.

Таким образом, если в процессе снятия аккумуляторной батареи, вы сначала снимете «плюс», а затем случайно, при откручивании минусовой клеммы, прикоснетесь металлическим рожковым гаечным ключом к корпусу двигателя, который подключен к «массе», и одновременно к положительному выводу АКБ, вы перемкнете электрическую сеть. Будет замыкание со всеми вытекающими отсюда последствиями: сгорание проводки, выход из строя электрооборудования. Возможен также сильный удар током вплоть до летального исхода, если не придерживаться правил техники безопасности при работе с электрооборудованием.

Однако, сразу заметим, что такой серьезный исход при несоблюдении очередности снятия клемм возможен лишь в некоторых случаях:

вы задели другим концом гаечного ключа металлические части под капотом и плюсовой вывод АКБ, тем самым перемкнув цепь;
на автомобиле не установлены предохранители на минусовые клеммы.

То есть, последовательность снятия клемм не обязательно должна быть такой — сначала «минус», потом »плюс» — так как если все делать аккуратно, то ни вам, ни проводке с электрооборудованием ничто не грозит. Более того, на большинстве современных авто стоят предохранители, защищающие АКБ от замыкания.

Тем не менее, именно в такой последовательности снимают клеммы на любой СТО, от греха подальше. Также, в любых инструкциях можно почитать о том, что если возникает необходимость в проведении тех или иных ремонтных работ, то для отключения АКБ достаточно отсоединить клемму именно от минусового вывода аккумуляторной батареи. Плюсовой же электрод можно оставить подключенным.

В какой последовательности подключать клеммы при установке АКБ?

Сначала снимают минусовую клемму, а лишь потом плюсовую с целью предотвращения короткого замыкания.

Подключение же происходит в обратном порядке:

первой прикручиваем плюсовую клемму;
затем минусовую.

Напомним, что на корпусе АКБ возле каждого вывода стоят о и «минус». Положительный электрод обычно красного цвета, отрицательный — синего

Основы

Обозначения клемм частично стандартизированы или являются общими для определенных сигналов или полюсов. Одним из примеров является буквенная маркировка на соединительных клеммах трансформаторов тока или соединениях асинхронных двигателей . Обозначения клемм даны для разных устройств в разных стандартах. Для автомобилей обозначения клемм в Германии стандартизированы в серии DIN 72552. Однако также возможны другие названия, зависящие от производителя. Обозначения клемм не являются одновременно обозначениями кабеля, поскольку компоненты с разными обозначениями клемм могут быть подключены к обоим концам кабеля.

Материалы, из которых изготавливают клемму

Клеммы автомобильные 50 могут быть изготовлены из различных материалов, в зависимости от их назначения и характеристик. Основные материалы, используемые при производстве клемм, включают:

Бронза: этот материал обладает хорошей электропроводностью, высокой прочностью и устойчивостью к коррозии. Клеммы, изготовленные из бронзы, применяются в условиях повышенной влажности и агрессивной среды.
Медь: медные клеммы являются самыми распространенными из-за своей высокой электропроводности и хорошей формообработки. Они применяются во многих автомобилях и обеспечивают надежное подключение проводов и кабелей.
Алюминий: алюминиевые клеммы обладают легкостью, но при этом имеют низкую электропроводность по сравнению с медью или бронзой. Они применяются в автомобильной электрике с учетом требований к весу.
Пластик: пластиковые клеммы широко использованы в автомобильной промышленности из-за своей невосприимчивости к коррозии и низкой стоимости. Они могут быть выполнены из различных видов пластиков и применяются в простых схемах электрической проводки.

Выбор материала для изготовления клеммы зависит от требований к ее эксплуатации, бюджета и особенностей автомобиля. Каждый материал имеет свои преимущества и ограничения, и производитель выбирает наиболее подходящий материал в каждом конкретном случае.

Значение для работы двигателя автомобиля

Клемма низкого напряжения трамблера – это один из важных компонентов системы зажигания автомобиля. Она отвечает за формирование и передачу искры на свечи, что необходимо для запуска двигателя.

Главная функция клеммы низкого напряжения трамблера заключается в передаче электрического сигнала, который активирует катушку зажигания и создает искру в зажигательной камере двигателя.

Без правильной работы клеммы низкого напряжения трамблера, двигатель может не запуститься, работать неравномерно или даже заглохнуть.

Клемма низкого напряжения трамблера также отвечает за точное время подачи искры на свечи зажигания в каждом из цилиндров двигателя. Это необходимо для обеспечения оптимальной работы двигателя и минимального расхода топлива.

Для поддержания безопасной и эффективной работы двигателя автомобиля, необходимо периодически проверять состояние и правильную работу клеммы низкого напряжения трамблера, а при необходимости заменять ее на новую.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

Аккумулятор.
Генератор.
Блок предохранителя.
Ключ зажигания.
Приборная панель.
Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Чем отличается прямая и обратная полярность?

Нужно понимать, как определить полярность аккумулятора автомобиля, потому что при неправильном подключении электрики многие приборы в цепях можно легко вывести из строя. Но если в конструкцию машины не вносились никакие изменения, ошибиться очень сложно. На всякий случай рекомендуется посмотреть фото с АКБ и обозначением их полярности. На них видно, что батарея расположена лицом к смотрящему. Если наклеек на боковой стороне нет, то можно ориентироваться по той, которая расположена на крышке. Буквы должны быть читабельными.

Разница между АКБ с прямой и обратной полярностью заключается только в конструкции, а именно — в расположении клемм. Если минус находится слева, то это обратная полярность аккумулятора. Соответственно, если он справа — то прямая. Нужно учитывать, что АКБ могут быть легковыми и для грузовых автомобилей с большими пусковыми токами и увеличенной емкостью. Их отличие состоит не только в габаритах, но и в расположении клемм. Выводы батареи находятся слева, если смотреть на АКБ спереди.

Если более толстая клемма находится дальше от вас, то это обратная полярность аккумулятора. Если ближе — прямая.

Клеммы реле и предохранителей: безопасность и защита электрической системы

Электрическая система автомобиля играет важную роль в его работе, обеспечивая питание различным компонентам и подсистемам. Однако, из-за большого количества электрических приборов и проводов, существует риск перегрузки и возгорания. Для предотвращения подобных ситуаций в автомобильной электрической системе используются клеммы реле и предохранителей.

Клеммы реле представляют собой устройства для подключения различных электрических систем и устройств к цепям питания. Они обеспечивают электрическую связь между различными компонентами автомобиля, такими как стартер, генератор, фары и другие системы. Клеммы реле обычно имеют различные цвета или маркировки, чтобы облегчить правильное подключение электрических проводов.

Важно отметить, что правильное подключение клемм реле является критическим аспектом безопасности и эффективности работы электрической системы автомобиля. Неправильное подключение может привести к неправильной работе электрических систем и даже к возникновению пожара

Поэтому, при установке или замене клемм реле, необходимо внимательно прочитать инструкции производителя и следовать рекомендациям по безопасности.

Предохранители также являются важной частью электрической системы автомобиля и предназначены для защиты от перегрузки и короткого замыкания. Они устанавливаются на проводах электрической системы и предназначены для срабатывания, когда ток превышает заданный предел

В результате предохранитель перегорает, предотвращая повреждение проводки и компонентов автомобиля от избыточного тока.

Установка предохранителей производится в специальных пластиковых или металлических держателях, которые обеспечивают их надежную фиксацию и изоляцию. Предохранители также имеют различные цвета или маркировки для облегчения идентификации и замены

Важно использовать предохранители, соответствующие поддерживаемому току и напряжению в электрической системе автомобиля

Если обнаружены поврежденные клеммы реле или предохранители, их необходимо немедленно заменить. При замене клемм реле или предохранителей, следует убедиться, что они правильно установлены и надежно закреплены. Список правильных клемм реле и предохранителей для вашего автомобиля можно найти в руководстве по эксплуатации или обратиться к сервисному руководству по вашей модели автомобиля.

В заключение, клеммы реле и предохранителей являются важными компонентами электрической системы автомобиля, обеспечивающими безопасность и защиту от перегрузки и короткого замыкания. Правильная установка и обслуживание этих клемм являются необходимыми для гарантированной работы электрической системы автомобиля и предотвращения неприятных ситуаций.
