Подвеска автомобиля ваз 2109-2115: устройство, модификации, неисправности и их устранение

Пружины задней подвески SS20 серии СТАНДАРТ для ВАЗ 2108, 2109, 21099

Пружины заднецй подвески SS20 Classic для ВАЗ 2108 2109 21099

Мы осуществляем селективный подбор пар (внутри класса) с максимально идентичными характеристиками, что обеспечивает наилучший контакт автомобиля с дорожным покрытием, устойчивость, управляемость, надежность и комфорт.

Преимущества пружин подвески ВАЗ от SS20

• 100% контроль качества;
• максимально идентичные характеристики, обеспечивающие наилучшее сцепление с дорожным покрытием, надёжность и комфорт;
• высокая устойчивость лакокрасочного покрытия.

2 года

Описание

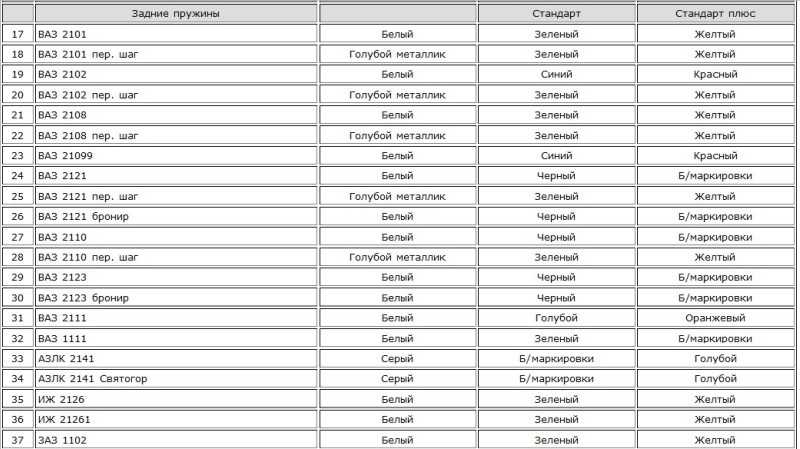

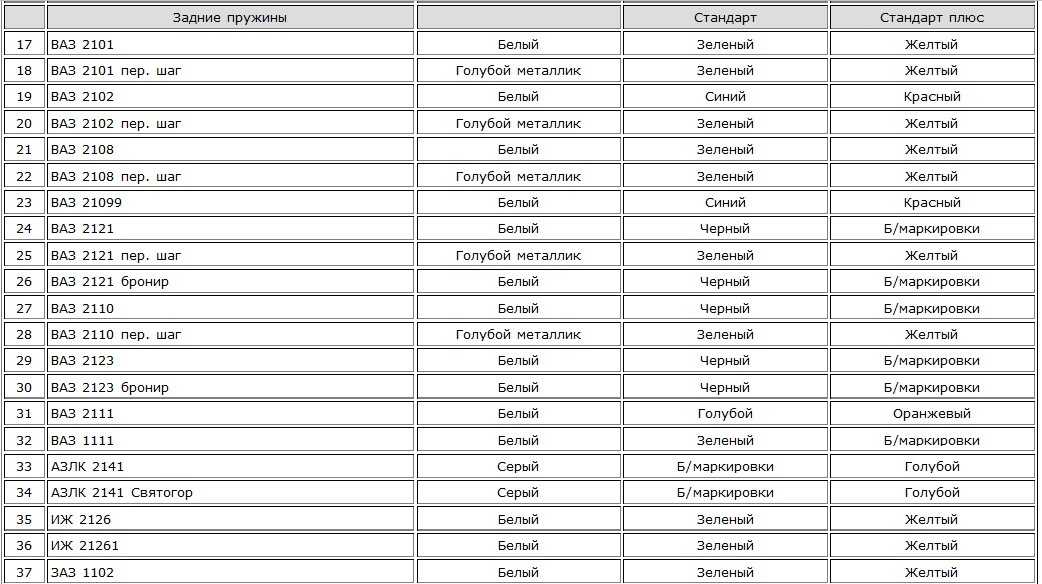

Значение класса пружины

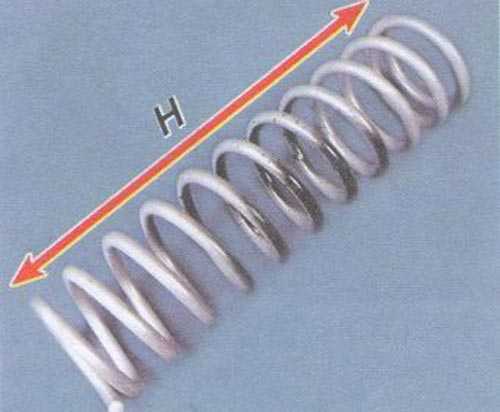

Стандартный метод проверки: после изготовления пружину сжимают до контрольной высоты, определяя необходимую для этого нагрузку. По ней пружины сортируют на классы, которые отмечают на витках краской разного цвета («ВАЗ») или рисками («Москвич»). Как и на любом производстве, контроль пружин (сортировка по классам) сопровождается различными допусками и эти допуски, достаточно «широки», т.е. высота двух пружин одного класса (под контрольной нагрузкой) может отличаться на 16 мм, что означает перекос кузова.

Высота кузова справа и слева с пружинами одного класса, установленными в подвеску автомобиля не должна отличатся более, чем на 4мм. Исследования пружин различных производителей выявили ряд существенных недостатков.

Преимущества пружин SS20

ООО НПП «Система Технологий» осуществляет селективный подбор пар (внутри класса) с максимально идентичными характеристиками, что обеспечивает наилучший контакт автомобиля с дорожным покрытием, устойчивость, управляемость, надежность и комфорт.

ООО НПП «Система Технологий» осуществляет 100% контроль качества, геометрии пружин, опорных и рабочих витков, проводит ресурсные испытания, поэтому пружины SS20 сохраняют работоспособность не менее 5 лет.

Пружины SS20 обладают повышенной устойчивостью лакокрасочного покрытия к истиранию, сколам и царапинам, что очень важно, так как пружины работают в достаточно агрессивных условиях (вода, песок, щебень, соль с дорожного покрытия). Специальная пружинно рессорная сталь (60С2Г) из которой изготавливаются действительно качественные пружины, содержит большое количество углерода, т

Менять пружины необходимо парами, даже если дефектна только одна пружина. На одну ось допускается устанавливать пружины одинакового типа с одинаковыми характеристиками. Пружины SS20 устанавливаются взамен штатных и не требуют доработки других деталей подвески.

Замену пружин проводят при поломке или чрезмерной осадке одной из них, а также когда все они «просели» в процессе эксплуатации. Дефект одной пружины легко определить по явному перекосу кузова, при этом необходимо учитывать состояние опор, сайлентблоков, шин. Частые срабатывания подвески до ограничителей хода («пробои») – также признак «просевших» пружин.

Контроль годности пружин

• установите новые пружины;
• после пробега 2 тысячи километров измерьте по вертикали расстояние от оси колеса до крыла;
• при уменьшении этого расстояния во время эксплуатации более чем на 20% пружину необходимо заменить.

Измерения следует проводить на ровной, горизонтальной площадке, учитывая состояние демпферов опор и сайлентблоков.

Задние пружины SS20

Пружины SS20 не требуют каких-либо доработок других деталей подвески и устанавливаются взамен штатных.

Рекомендуем эксплуатировать пружины с использованием защитной полиуретановой оплетки. Оплетка защитит витки пружины от соударения и разрушения, устранит стуки и увеличит срок службы пружин подвески.

Причины поломки задней стойки

Замена задних стоек на ваз 2109

Причин того, что задняя амортизационная стойка не функционирует нормально, может быть несколько:

• ? Возможно, заднее колесо во время езды стирает пластмассовый локер, который защищает стойку. Это приводит к тому, что со временем колесо «пробирается» и к стойке.
• ? Если стойка отломилась по нижнему сайлентблоку, то скорее всего болт, который ее держит, был затянут не под нагрузкой.

Примечание: поэтому, заменяя стойку, нужно обратить внимание на этот болт, если не хочется в скором времени снова производить ремонтные работы

Как понять, что задняя стойка нуждается в ремонте

Ваз 2109 растяжка задних стоек

Сигналы о том, что нужно проделать ремонт, могут быть различными:

• ? Сайлентблок слегка видоизменился. Возможно на нем появились трещинки или изъяны другого рода.
• ? Пыльник и резиновая прокладка обмякли, стали менее упругими.

Примечание: если они еще не порвались, то в скором времени это точно произойдет. Поэтому желательно своевременно их заменить.

• ? Буфер сжатия деформировался или повредился. Поскольку в системе все работает под высоким давлением, а резиновая прокладка не работает нормально, но все это давление «давит» на буфер сжатия. В итоге это и приводит к его поломке.
• ? На пружине(см. Замена пружин ваз 2110 делаем своими силами) появились небольшие трещины.

Примечание: если пружина каким-то образом деформировалась, то ее срочно следует заменить. При этом некоторые водители, желая «понизить» свой автомобиль сознательно срезают несколько витков пружины.

Лада 2108 1.

1984 — 2005

4 006 1 402 160

Общая информация
Марка автомобиля	Лада
Модель	2108
Модификация	1,3 тонны
Марка страны	Россия
Класс транспортного средства	Б
Тип кузова	Хэтчбек дд 3
Количество дверей	3
Количество мест	5

Размеры
Длина, мм	4 006
Ширина, мм	1 650
Высота, мм	1 402
Колесная база, мм	2 460
Колея передняя, ​​мм	1 400
Колея задняя, ​​мм	1 370
Дорожный просвет, мм	160
Размер шин	165/70/R13

Вес и объем
Масса, кг	900
Снаряженная масса, кг	1325
Объем багажника минимальный, л.	270
Максимальный объем багажника, л.	1000
Топливный бак, л.	43

Трансмиссия
Тип редуктора	механика
Количество передач	5
Привод	передний

Производительность
Максимальная скорость	148 км/ч
Разгон (0-100 км/ч)	16 сек.
Расход топлива в городе 100 км	8,6 л.
Расход топлива по трассе на 100 км	5,4 л.
Средний расход топлива на 100 км	6,8 л.
Тип топлива	92

Двигатель
Тип двигателя	бензин
Расположение двигателя	передняя крестовина-
Система питания	карбюратор
Бустерный тип	нет
Объем двигателя, см³	1 300
Мощность	64 л.

Виды занижения

Занизить Ваш автомобиль Вы сможете такими способами:

1. Приобрести специальные пружины с занижением, поменять их вместо стандартных.
2. Заводские пружины подрезать. Избавившись от не нужных витков — установить на машину.
3. Использовать спортивную подвеску. При операции придется устанавливать заниженные пружины вместе с укороченными спортивными амортизаторами.
4. Поменять обычные пружины на койловеры или специальные винтовые подвески.
5. Можете установить койловеры с амортизаторами. Они регулируют жесткость. Кайловеры приобретаются с развальными опорами.

Аналог операции по обрезке родных пружин — приобретения заводских, изготовленных специально для подобных целей. Если сомневаетесь, что получиться из самодельных запчастей — лучше купить специальные пружины с занижением.

Транскрипт

1 Замена заднего амортизатора и задней пружины подвески на автомобиле ваз 2108, ваз 2109, ваз Предупреждение! Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса автомобиля. Приподняв заднюю часть автомобиля, установите надежные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как задняя подвеска должна быть разгружена. 1 2 Снимите колесо. 3 Снимите защитный колпак верхнего крепления задней стойки в багажном отделении, отверните гайку верхнего крепления задней стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой Отверните гайку нижнего крепления заднего амортизатора и выньте болт Предупреждение! Ослабляйте и затягивайте болты крепления заднего колеса только на автомобиле, стоящем на земле. Момент затяжки болтов заднего колеса Нм.

2 4 5 Опустите задний амортизатор вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины Утопите вниз шток заднего амортизатора 6 7 Снимите заднюю пружину с защитным чехлом, крышкой и буфером сжатия Выньте задний амортизатор из ниши заднего колеса 8 9 Снимите изолирующую прокладку с верхней опорной чашки пружины задней подвески (если прокладка не осталась на задней пружине) Выньте пыльник задней стойки амортизатора из пружины задней подвески и удалите из него буфер хода сжатия

3 10 Проверьте и осмотрите задний амортизатор аналогично амортизатору передней подвески 11 Произведите замену дефектного сайлентблока нижнего крепления заднего амортизатора 12 Порванные или потерявшие упругость подушки заднего амортизатора замените 13 Замените порванный пыльник задней стойки амортизатора. При замене пыльника задней стойки амортизатора снимите с него крышку 14 Поврежденный или разрушенный буфер хода сжатия также требует замены 15 Замените порванную или потерявшую упругость изолирующую прокладку 16 Задняя пружина требует замены, если на пружине обнаружены трещины или деформация витков пружины. Проверьте осадку задней пружины подвески, для чего три раза прожмите пружину до соприкосновения витков. Затем приложите к задней пружине подвески нагрузку 3188 Н (325 кгс). Длина пружины задней подвески Н под указанной нагрузкой должна быть не менее 201 мм (182 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт). Если длина пружины задней подвески с желтой маркировкой (класс А) менее 207 мм (188 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт), смените пружину на пружину с зеленой маркировкой (класс В). Сжатие пружины задней подвески проводите по оси пружины, а опорные поверхности должны соответствовать поверхностям опорных чашек амортизаторов и кузова. На автомобиле ваз 2108, ваз 2109, ваз рекомендуется заменять обе пружины задней подвески, при этом пружины задней подвески должны быть одной группы.

4 17 18 Соберите стойку задней подвески в порядке, обратном разборке. При установке крышки на кожух заправьте его кромку на фланец крышки Изолирующую прокладку установите на пружину задней подвески сначала так, чтобы конец пружины упирался в выступ прокладки. Прикрепите прокладку к пружине изолентой, чтобы прокладка не соскакивала при установке 19 Примечание Закрепите стойку задней подвески и наденьте на заднюю стойку пыльник с крышкой. Вытяните шток амортизатора и установите на амортизатор нижнюю подушку с опорной шайбой и распорной втулкой Шток заднего амортизатора легко вытянуть, если навинтить на шток амортизатора гайку Установите заднюю пружину на заднюю стойку так, чтобы начало первого витка пружины попало в подштамповку в нижней чашке Чтобы сжать пружину задней подвески при установке, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова

5 22 Установите на шток заднего амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления задней стойки, удерживая шток заднего амортизатора от проворачивания вторым ключом 23 Опустив автомобиль на землю, несколько раз сильно качните автомобиль. Затяните гайку нижнего крепления амортизатора к балке моментом б8-84 Нм (6,8-8,4 кгс-м), гайку верхнего крепления амортизатора Нм (5,1-6,3 кгс-м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами

Как заменить пороги ВАЗ 2109 своими руками

Если коррозией повреждена значительная часть порогов, то никаких вариантов кроме полной замены этих кузовных элементов не остаётся. Для проведения ремонтных работ понадобится следующий перечень инструментов и материалов:

• полуавтоматический сварочный аппарат;
• новые пороги;
• болгарка;
• дрель;
• наждачная бумага;
• шпатлёвка и грунтовка;
• антикоррозийный состав (мастика).

Особенности замены и подготовка к ней

При планировании кузовного ремонта нужно понимать, что конструкция порогов ВАЗ 2109 состоит из таких элементов:

• наружного короба;
• внутреннего короба;
• усилителя.

Наружный и внутренний короб являются внешними стенками порога. Внешний элемент выходит наружу и находится под дверью, а внутренний располагается в салоне. Усилитель представляет собой элемент, расположенный между двумя коробами внутри. Чаще всего коррозии подвергается внешний короб и при замене порогов имеют в виду именно эту кузовную деталь.

Несмотря на то что при замене порогов используются новые детали, они всё же нуждаются в подготовке. С завода они покрыты транспортировочным грунтом, который перед установкой необходимо зачистить, т. е. металл должен блестеть. Делается это при помощи наждачки или насадок на болгарку. После зачистки элементы обезжиривают и покрывают эпоксидным грунтом.

К подготовительным процедурам также относится демонтаж дверей, алюминиевых накладок с порогов и элементов салона (сиденья, напольное покрытие и т. п.). Перед непосредственным началом работ по удалению старых порогов изнутри салона к стойкам приваривают металлический уголок. Он обеспечит кузову жёсткость и не даст ему деформироваться после срезки порогов.

Пошаговая инструкция по замене

Подготовив всё необходимое, можно приступать к ремонту. Процедура состоит из следующих шагов:

1. Прикладывают новый порог на старый и очерчивают его маркером.

Видео: замена порогов на ВАЗ 2109

Повреждение порогов коррозией на ВАЗовской «девятке» является обычным делом. Замену этих кузовных элементов может выполнить каждый автовладелец, умеющий обращаться с болгаркой и полуавтоматической сваркой. Если же такого опыта нет, то лучше довериться специалистам. Только в этом случае можно надеяться на качественное проведение ремонтных работ и длительный срок службы порогов.

голоса

Рейтинг статьи

Как проверить амортизатор

Чтобы убедиться в его работоспособности, потребуется сделать следующее:

• ​его зажимают в вертикальном положении;
• поднимают до максимума;
• быстро опускают.

Данный порядок действий нужно повторить несколько раз.

Следующие признаки свидетельствуют о выходе из строя этой детали:

• ​наличие звуков во время вышеописанной процедуры;
• заедание;
• проваливание.

Такой амортизатор заменяют на новый. Однако перед этим лучше убедиться, не испорчен ли какой-нибудь отдельный его элемент. Если это так – то меняют только сломанное.

Порядок действия следующий:

• шток вытаскивают по максимуму;
• гайку откручивают;
• достают фиксирующие элементы и собственно шток;
• снимают цилиндр рабочий;
• производят осмотр каждой детали.

При обнаружении дефектов их заменяют. Сборка производится в обратной последовательности.

После того как устанавливается клапан сжатия, необходимо убедиться, что его диски двигаются мягко. Заедание недопустимо.

Под конец стоит сообщить – в среднем по России новая стойка обойдется приблизительно в 3 тысячи рублей. Как видно, цена довольно серьезная, и потому есть смысл более аккуратно относиться к автомобилю и регулярно ухаживать за ним.

Для полного ознакомления с процессом советуем просмотреть ниже предложенное видео:

На автомобиле ВАЗ-2109 замена задних стоек необходима в случае их чрезмерного износа или повреждения. Если сравнивать подвеску «девятки» с «классикой», то она более совершенная, эффективность выше, да и конструкция немного попроще. Хотя общие черты все же имеются – в конструкции есть пружины и амортизаторы.

Замена передних стоек ВАЗ 2108, 2109, 21099

Передние стойки автомобилей ВАЗ 2108, 2109, 21099 и их модификаций придется снять и заменить их или детали в случае появления следующих неисправностей: течь амортизационной жидкости, «пробой» и стук при движении, поломка и осадка пружин, замена пыльников и верхних опор с опорными подшипниками, механическое повреждение деталей, тюнинг передней подвески. Замену амортизаторов и (или) или пружин передних стоек на автомобилях ВАЗ 2108, 2109, 21099 производим парой (с двух сторон). Если заменяется стойка в сборе, то так же меняем сразу две.

Необходимые инструменты приспособления и детали

— Торцевой ключ или головка на «13»

— Накидные ключи на «17» и «19»

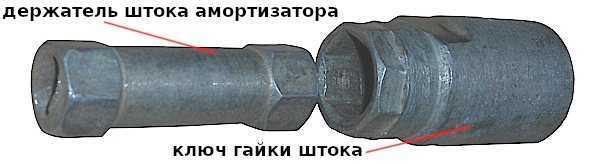

— Приспособление для отворачивания гайки штока амортизатора передней стойки

Приспособление для отворачивания гайки штока амортизатора передней стойки

— Выколотка из мягкого металла

— Паяльная лампа или газовая горелка

Подготовительные работы

— Поддомкрачиваем и снимаем одно из передних колес автомобиля

— Очищаем от грязи элементы передней подвески автомобиля

— Выводим тормозной шланг из зацепления из кронштейна на стойке

Замена передних стоек на автомобилях ВАЗ 2108, 2109, 21099

Отсоединяем наконечник рулевой тяги от рычага корпуса стойки

Либо снимаем его специальным съемником, либо разъединяем соединение «народным» способом (при помощи монтажки и молотка). Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».

Отсоединяем наконечник рулевой тяги при помощи монтажки и молотка, создав натяг в соединении и стукнув по торцу бобышки

Ослабляем затяжку гайки штока амортизатора стойки

В случае если планируется разборка стойки.

Ослабляем затяжку гайки штока амортизатора при помощи специального приспособления

Отворачиваем три гайки крепления верхней опоры стойки к кузову

Торцовым ключом или головкой на «13».

Отворачиваем гайки крепления корпуса стойки к поворотному кулаку и вынимаем болты

Необходимо пометить краской или зубилом положение регулировочного болта (верхний болт с эксцентриком), чтобы при установке стойки обратно выставить его в изначальное положение. В этом случае угол развала передних колес автомобиля практически не сбивается.

Отворачиваем болты крепления стойки к поворотному кулаку передней подвески

На этапе извлечения болтов могут быть проблемы, так как они часто закисают в отверстиях в поворотном кулаке. Если провернуть ключом болты не удалось, то сначала обстукиваем их молотком, потом пытаемся выбить через выколотку. В самом тяжелом случае нагреваем поворотный кулак в месте крепления болтов при помощи газовой горелки или паяльной лампы и пытаемся их вывернуть. Подробнее: «Как отвернуть болты передних стоек автомобилей ВАЗ 2108, 2109, 21099».

Снимаем переднюю стойку в сборе с автомобиля

Вытягиваем ее из арки колеса вправо или влево от ступицы. Следует учитывать, что передняя стойка достаточно тяжелая.

При необходимости разбираем переднюю стойку и заменяем вышедшие из строя детали

Аналогично заменяем вторую стойку. Момент затяжки гайки штока 66-81 Н.м, болтов крепления стойки к поворотному кулаку 78-96 Н.м.

После замены передних стоек автомобиля ВАЗ 2108, 2109, 21099 необходимо проверить и отрегулировать углы установки передних колес.

Примечания и дополнения

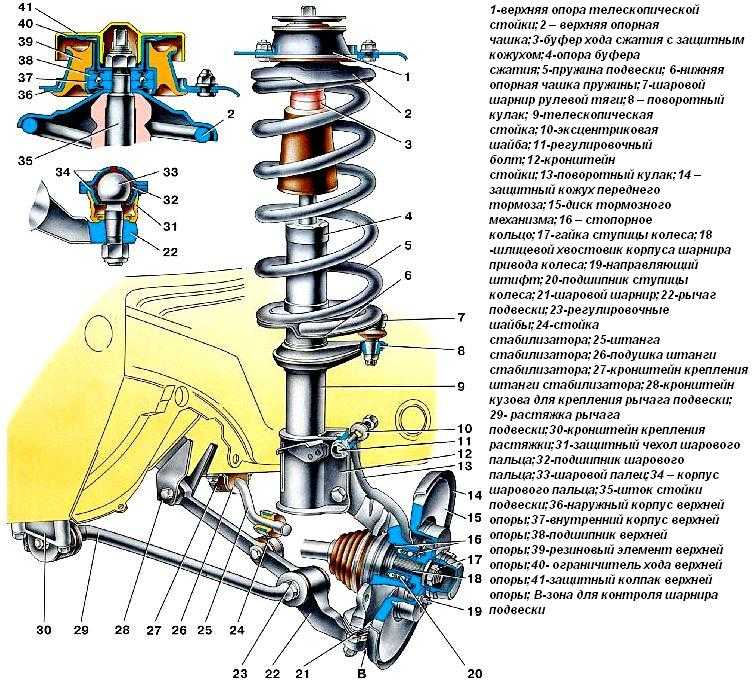

— Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса амортизатора («стакана»), картриджа – амортизатора, пружины и верхней опоры с подшипником. Так же выпускаются не разборные передние стойки, без картриджа, с встроенным амортизатором.

— Другим вариантом замены передних стоек на автомобилях ВАЗ 2108, 2109, 21099, при котором не сбивается угол развала колес, является снятие стойки вместе с поворотным кулаком. Для этого не нужно отворачивать болты крепления стойки к поворотному кулаку, а необходимо отвернуть гайку ступицы переднего колеса, отсоединить от поворотного кулака наконечник рулевой тяги, отвернуть два болта крепления шаровой опоры и снять стойку.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

ВАЗ Лада Самара 2108 группа А (1986)

ВАЗ Лада Самара 2108 группа А (1986)

Цепь развёртки 1986: ВАЗ Лада Самара 2108 1988: ВАЗ Лада Самара 21083 1991: ВАЗ Лада Самара 21083 1.6

Fold Технические характеристики Результаты WRC Гонки Статья из 4T 240, 9/1990 Чертежи

Технические характеристики

Группа/класс	А/5	Номер омологации: A5308
Годы активности	1986-1995	Начало омологации: 08. 01.1986 Окончание омологации: 31.12.2002
Двигатель
Тип	рядный 4-цилиндровый, 4-тактный, бензиновый двигатель	расположен передний поперечный
Емкость	1288,5 см3	WRC: 1288,5 см3
Диаметр x Ход (мм)	76,0 х 71,0
Степень сжатия	12,0:1
Выходная мощность — крутящий момент	100 л.с./7200 об/мин	11,0 кгм (108 Нм) / 5000 об/мин
Коренные подшипники	5 диаметром 50,8 мм	длина шатуна между центрами 121 мм, диаметр подшипника шатуна 51,3 мм
Материалы

Блок

: чугун
ГБЦ: алюминиевый сплав
Кулачки/клапаны

одинарный верхний распределительный вал (SOHC), ременный привод
2 клапана/цил. — всего 8 клапанов. Диаметр впускного клапана 37 мм, диаметр выпускного клапана 31,5 мм. 0 o угол между осью впускного клапана и вертикалью, 0 o угол между осью выпускного клапана и вертикалью

Аспирация

натуральный, 1 х двойной карбюратор ДААЗ 2108-1107010-06

Зажигание

электронный, порядок включения 1-3-4-2

Система охлаждения

с водяным охлаждением

Система смазки

мокрый картер

Трансмиссия

Тип

передний привод
5-ступенчатая механическая коробка передач

Передаточные числа коробки передач

1-й: 3,636/1 (40/11) 2-й: 1,950/1 (39/20) 3-й: 1,357/1 (38/28) 4-й: 0,941/1 (32/34) 5-й: 0,784/1 (29/37) R: 3. 500/1 (25/15 x 42/25)
1-й: 2,923/1 (38/13) 2-й: 1,810/1 (38/21) 3-й: 1,276/1 (37/29) 4-й: 1,063/1 (34/32) 5-й: 0,941/1 (32/34) R: 3.500/1 (25/15 x 42/25)
1990+: 1-й: 2.923/1 (38/13) 2-й: 2.053/1 (39/19) 3-й: 1.555/1 (28/18) 4-й: 1.310/1 (38/29) 5-й : 1.129/1 (35/31) R: 3.500/1 (25/15 x 42/25)

Дифференциальное отношение

4.133/1 (62/15), 4.200/1 (63/15), 4.500/1 (63/14). 1988+: 4,769/1 (62/13), 5,308/1 (69/13). 1990+: 3,529/1 (60/17), 3,706/1 (63/17), 3,934/1 (63/16), 4,846/1 (63/13), 4,923/1 (64/13), 5,000 /1 (65/13), 5,077/1 (66/13)

косозубые шестерни торсен передний дифференциал

Сцепление

сухая, однодисковая

Шасси

Тип

Несущий каркас из стали

с каркасом безопасности. 3-дверный хэтчбек со стальным кузовом и полипропиленовыми бамперами
Передняя подвеска

Стойка Мак-Ферсон с нижним L-образным поперечным рычагом, цилиндрическими пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12–22 мм

Задняя подвеска

Ведущий мост с торсионной балкой с цилиндрическими пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12–22 мм

Система рулевого управления

рейка и шестерня
20/1 или 18/1

Тормоза

передние сплошные или вентилируемые диски с диаметром диска 239 мм и 1 чугунным поршневым суппортом, (1990+) вентилируемые диски с диаметром диска 260 мм и 4 алюминиевыми поршневыми суппортами. Задние барабаны диаметром 200 мм, (1990+) сплошные диски диаметром 211/239 мм и 1 алюминиевый поршневой суппорт

двухконтурный с сервоприводом, с регулируемым передаточным числом, разделенным на переднюю и заднюю части

Размеры

длина: 4,005 м (157,7 дюйма)
ширина: 1,620 м (64,8 дюйма)
высота: 1,380 м (54,3 дюйма)

колесная база: 2,460 м (96,9 дюйма)
передняя гусеница: 1,390 м (54,7 дюйма)
задняя гусеница: 1,360 м (53,5 дюйма)

Диски — шины

5J — 5,5 х 13 дюймов
155/80 R 13, 165/70 R 13, 16/70×13

Вес

900 кг

Вес/мощность

9,0 кг/л. с.

Топливный бак

43 л

Коэффициент аэродинамического сопротивления

0,40

Результаты в WRC

Гонки

Заводская команда: —

• 1987
• 1988
• 1989
• 1990
• 1991
• 1992
• 1993
• 1994
• 1996
• 1997
• 1998

Сезон

Классификация A/5 указана в скобках

Запись	Ралли
Водитель Второй водитель	Команда	МС	SVE Список записей	ПОР	КЕН	ТДС	ГРЭ	Оли	(Новая Зеландия)	АРГ	ФИН	(CDI)	СР	РАК
Сеппо Салмела Лейф Тарвонен											41-й (6-й)
Дэвид Джонсон Джон Флинн														71-й (11-й)
Статистика
Другие старты/финиши	2/2										1/1			1/1

Щелкните здесь

Источник

Источник

Версия страницы: 74, последнее редактирование: 20 октября 2019 10:46

Редактировать Теги История Файлы Распечатать Инструменты сайта + Опции

Устройство Ваз 2108 — 2109 — 21099. Часть 1

Руководство по эксплуатации и ремонту Ваз 2108/2109/21099

Вступление

1. Внешний вид Ваз 2108/2109/21099

2. Приборы комплектации(люкс) Ваз 2108/2109/21099

3. Контрольные органы Ваз 2108/2109/21099

4. Двигатель Ваз 2108/2109/21099

5. Кривошипно-Шатунный механизм Ваз 2108/2109/21099

6. Газораспределительный механизм (ГРМ) Ваз 2108/2109/21099

7. Система смазки Ваз 2108/2109/21099

8. Система охлаждения Ваз 2108/2109/21099

9. Система питания Ваз 2108/2109/21099

10. Впрыск топлива Ваз 2108/2109/21099

11. Воздушный фильтр Ваз 2108/2109/21099

12. Карбюратор Ваз 2108/2109/21099

13. Работа карбюратора Ваз 2108/2109/21099

14. Сцепление Ваз 2108/2109/21099

15. Привод сцепления Ваз 2108/2109/21099

16. Коробка передач (КПП) и дефференциал Ваз 2108/2109/21099

17. Работа коробки передач (КПП) Ваз 2108/2109/21099

18. Привод КПП Ваз 2108/2109/21099

19. ШРУС Ваз 2108/2109/21099

20. Тормозная система Ваз 2108/2109/21099

21. Привод тормозной системы Ваз 2108/2109/21099

22. Работа тормозной системы Ваз 2108/2109/21099

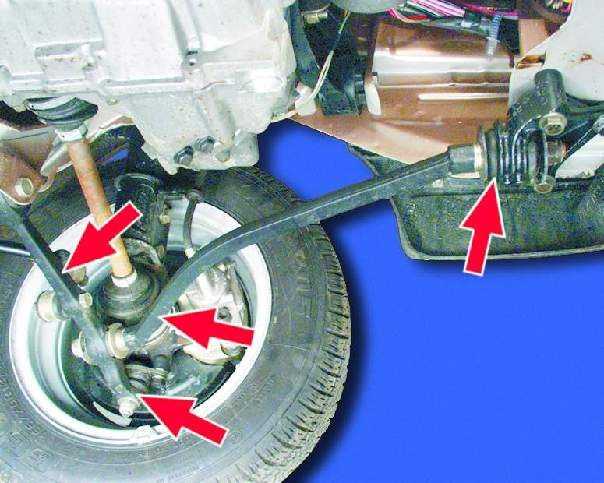

23. Рулевое управление Ваз 2108/2109/21099

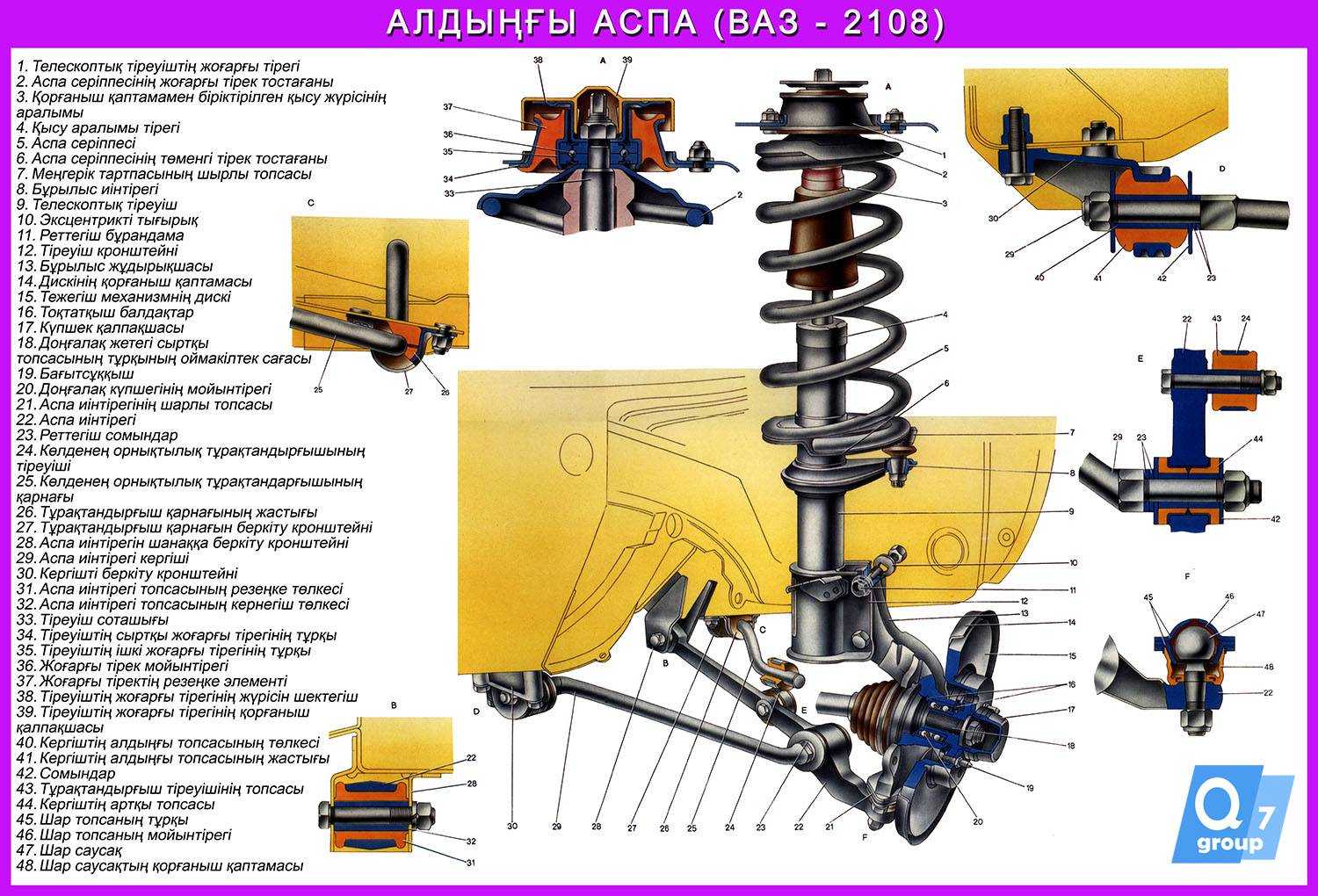

24. Передняя подвеска Ваз 2108/2109/21099

25. Задняя подвеска Ваз 2108/2109/21099

26. Передние амортизаторы Ваз 2108/2109/21099

27. Задние амортизаторы Ваз 2108/2109/21099

28. Отопитель Ваз 2108/2109/21099

29. Сиденья Ваз 2108/2109/21099

30. Стеклоподъемник Ваз 2108/2109/21099

31. Система зажигания Ваз 2108/2109/21099

32. Электрика Ваз 2108/2109/21099

33. Генератор Ваз 2108/2109/21099

34. Фара Ваз 2108/2109/21099

35. Стеклоочиститель Ваз 2108/2109/21099

36. Приборная панель Ваз 2108/2109/21099

37. Кузов (отделка) Ваз 2108/2109/21099

Размеры и маркировка пружин подвески автомобилей ВАЗ, АЗЛК, ГАЗ

сообщение №789

Пружина	Диаметр прутка, мм, допуск 0,05	Наружный диаметр, мм / Допуск	Высота пружины, мм	Кол-во витков	Цвет пружины	Жескость	Цвет маркировки
передняя	10	94 / 0,7	317,7	9,5	черный	—	—
задняя	10	100,3 / 0,8	353,0	9,5	серый	—	—
передняя	13	116 / 0,9	360,0	9. 0	черный	А — стандарт В — мягкие	Желтый Зеленый
задняя	13	128,7 / 1,0	434,0	9,5	серый	А — стандарт В — мягкие	Желтый Зеленый
задняя	13	128,7 / 1,0	455,0	9,5	серый	А — стандарт В — мягкие	Красный Синий
передняя	13	150,8 / 1,2	383,5	7,0	черный	А — стандарт В — мягкие	Желтый Зеленый
задняя	12	108,8 / 0,9	418,0	11,5	серый	А — стандарт В — мягкие	Желтый Зеленый
задняя	12	110,7 / 0,9	400,0	10,5	серый	А — стандарт В — мягкие	Красный Синий
передняя	15	120 / 1,0	278,0	7,5	черный	А — стандарт В — мягкие	Желтый Зеленый
задняя	13	128,7 / 1,0	434,0	9,5	серый	А — стандарт В — мягкие	Белый Черный
передняя	13	150,8 / 1,2	383,5	7,0	черный	А — стандарт В — мягкие	Красный Синий
задняя	12	108,9 / 0,9	418,0	11,5	серый	А — стандарт В — мягкие	Белый Черный
передняя	13. 2	151.2 / 1,2	383,5	7,0	черный	А — стандарт В — мягкие	— Белый
передняя	14	171 / 1,4	460,0	7,5	серый	—	—
задняя	14	123 / 1,0	390,0	9,5	серый	—	—
передняя	15	90 (89) / 0,5	400,0	10,0	черный	—	—

Для идентификации пружин необходимо использовать наружный диаметр, т.

«Технический ЛикБез», авточтиво

Поделиться в FacebookДобавить в TwitterДобавить в Telegram

Процедура замены

Для таких работ нужны следующие приспособления и инструменты:

• ​комплект отверток;
• набор ключей;
• домкрат;
• емкость для слива амортизационной жидкости.

​ Порядок действий следующий:

• на КПП переключают рычаг на первую скорость;
• задок машины домкратом приподнимают (оба колеса должны находиться в воздухе);
• подставляют надежную опору;
• забирают домкрат;
• демонтируют старые стойки.

Если требуется полностью их заменить, то на этом процесс разборки завершается. Когда же нужно произвести ремонт какого-либо отдельного элемента, следует выполнить еще такие действия:

• снять пыльники, втулки и буфер;
• убедиться, что ни них нет заметных изъянов;
• промыть амортизатор (именно его загрязнение чаще всего приводит к поломке);
• проверить задние сайлентблоки;
• собрать стойку и установить на место.

Все действия выполнить одному человеку самостоятельно очень трудно – потому стоит попросить помощи у товарища. В частности, напарнику придется направлять шток в стакан. Далее:

• устанавливают пружину;
• вытягивают полностью амортизатора шток;
• надевают ухо нижнее и зажимают все болтом как можно сильнее.

Замена амортизаторов

Сделать машину быстрой и комфортной из-за использования специальных амортизаторов. Заменяя эту деталь:

• можете сделать занижение минус 70 миллиметров; Вам удастся повысить устойчивость технического средства, особенно на больших скоростях и поворотах;
• при занижении минус 50, увеличивается сопротивление клапанов, снижается расход топлива;
• решили сделать занижение минус 120 миллиметров, то стоит помнить, что вы повысите и улучшите скоростные аэродинамики технического средства;
• решив провести занижение минус 90 — улучшите управляемость автомобиля.
  Делая занижения машины, получаете преимущества:

1. Предотвращается расшатывания кузова технического средства на высоких скоростях и поворотах.
2. Элементы данной подвески начинают сбалансировано работать.
3. Прочность и жесткость стоек увеличивается.
4. Покупая стойки ВАЗ 21099 с занижением, Вы убедитесь в том, что машина будет ехать безопасно и равномерно, в независимости от её скоростных данных.
5. Новый вид машины, который будет после занижения более модный и спортивный.

Покупая специальные детали для занижения автомобиля, можете быть уверены в том, что машина будет ехать безопаснее и плавне. Будут отсутствовать заносы на поворотах, которые так опасны для быстрого движения.

Замена пружин своими руками

Рассмотренное выше решение занижения является дорогостоящим, поэтому может оказаться не по карману многим любителям тюнинга автомобилей ВАЗ 2109. Большинство предпочитает делать это самостоятельно бюджетными способами, например, урезкой пружин. Какое количество витков пружины нужно обрезать на ВАЗ 2109? Специалисты рекомендуют не более трех.

Каждый виток обеспечивает подвеске дополнительную амортизацию, а укорачивание ужесточает положение кузова и уменьшает ход штока стойки. Слишком сильное занижение заставит автомобиль чувствовать каждую яму и кочку: у стойки не останется свободного хода до окончательного сжатия пружины, под удар попадут как стакан, так и подшипник опоры. Разумеется, со временем это негативно отразится на их работоспособности.

Так какое количество витков пружины нужно обрезать на ВАЗ 2109 в этом случае? Иногда клиренс уменьшают, перенося пружинную чашку немного вниз по стойке

В этом случае следует обратить особое внимание на сварное соединение. К тому же может возникнуть проблема со стойкой из-за локального перегрева на месте сварки

Какое количество витков пружины нужно обрезать на ВАЗ 2109 в данном случае, тоже спорный вопрос.

Снова возникает необходимость обращения к специалистам за помощью, значит, дополнительные финансовые затраты. Простейшим и наиболее удобным с любой точки зрения вариантом остается замена пружин на специальные, у которых ход витка меньше, чем у стандартных. Они более жесткие, а нагрузку удерживают так же, как и стоковые. Сколько витков пружины нужно обрезать на ВАЗ, этот вопрос уже решен.

К примеру, пружины на ВАЗ с прогрессивным шагом витка обеспечивают подвеске оптимальную мягкость и не садят авто при езде по неровным поверхностям. Главное — помнить, что машина с низкой посадкой приспособлена для езды по ровной асфальтовой дороге. Поэтому, решая, сколько витков пружины нужно обрезать на ВАЗ, подумайте о том, для чего вам нужно авто.

Лучше всего обеспечить занижение максимум на 30 мм, но даже при этом появляется риск повреждения подвески. Езда по бездорожью, пересеченной местности или пикники на природе — это не стихия владельцев заниженных «девяток». В подобных случаях нужен высокий клиренс, и смена штатных характеристик подвески будет лишней.

Club Ваз 2108-09, 2110-12, 2113-15, 2116, 2170-72 | Автор темы: Ганнибал

Руководство по ремонту своими руками, обслуживанию и эксплуатации ВАЗ 2108, 2109, 21099 https://vaz-sputnik.ru 1. Характеристики и информация2. Эксплуатация и обслуживание3. Двигатель4. Ходовая часть и рулевое управление5. Тормозная система6. Кузов 7. Электрика, схемы, предохранители8. История автомобиля и статьи из журналов Руководство и инструкция по ремонту ВАЗ 2109, 2108, 21099 (21093) Лада Самара Спутник (VAZ девятка) Полезно и просто интересно: Статьи из журналов разного времени об этих моделях Данный веб-сайт представляет из себя отличное онлайн руководство и инструк. vaz-sputnik.ru

запил задних пружин не снимая их? – Подвеска и рулевое – Lada.CC .

слышал как люди орали что нужно(можно) пилить задние пружины без снятия их, реально ли это, и если да жду описание процесса и .

Режем приоровские пружины на ВАЗ 2110 – YouTube

27 фев 2016 – 29 сек. – Добавлено пользователем Эдуард ПайПружины от Приоры. Говорят нельзя порезать , потому что конусные. Оказазалось что можно.

Как снять подушку безопасности на руле Опель Астра

Сколько литров масла в двигателе Тойота Карина е

Что означают значки на панели приборов Тойота
