Тормозные диски на ваз 2109

Когда пора менять передние диски тормозной системы

Ваз 2109 передние тормозные диски

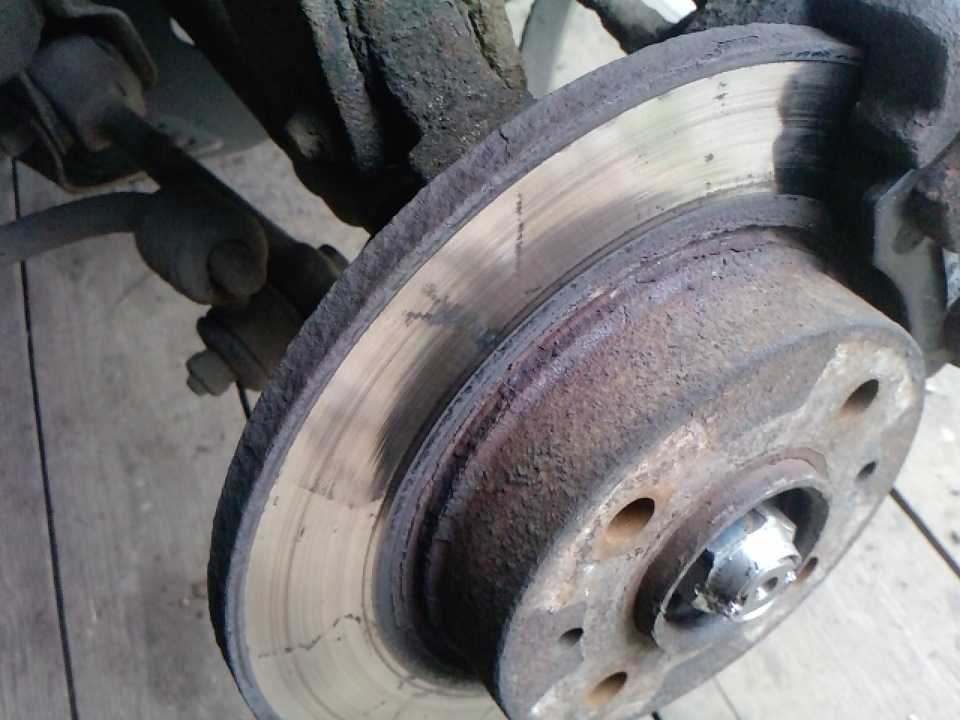

Передние тормозящие механизмы на машине ВАЗ 2109 меняют в случае их механических повреждений либо при изнашивании рабочей части диска (толщина меньше нормы 10,8 мм).

Если на функциональной поверхности присутствуют незначительные царапины или потёртости, их можно убрать путём протачивания диска на специализированном оборудовании в условиях мастерской. Если же нет данной возможности, либо повреждения столь существенные, не обойтись без замены детали.

Смена дисков тормозной системы

Замена тормозных дисков ваз 2109

Конечно, всегда нужно придерживаться советов от производителей автомобиля. Также следует заметить, что степень изнашиваемости тормозных дисков будет напрямую зависеть от стилистики езды и от условий эксплуатации автомобиля. Если водителю больше нравится быстрое вождение, то заменить диски нужно будет уже через 70 тыс. километров пробега.

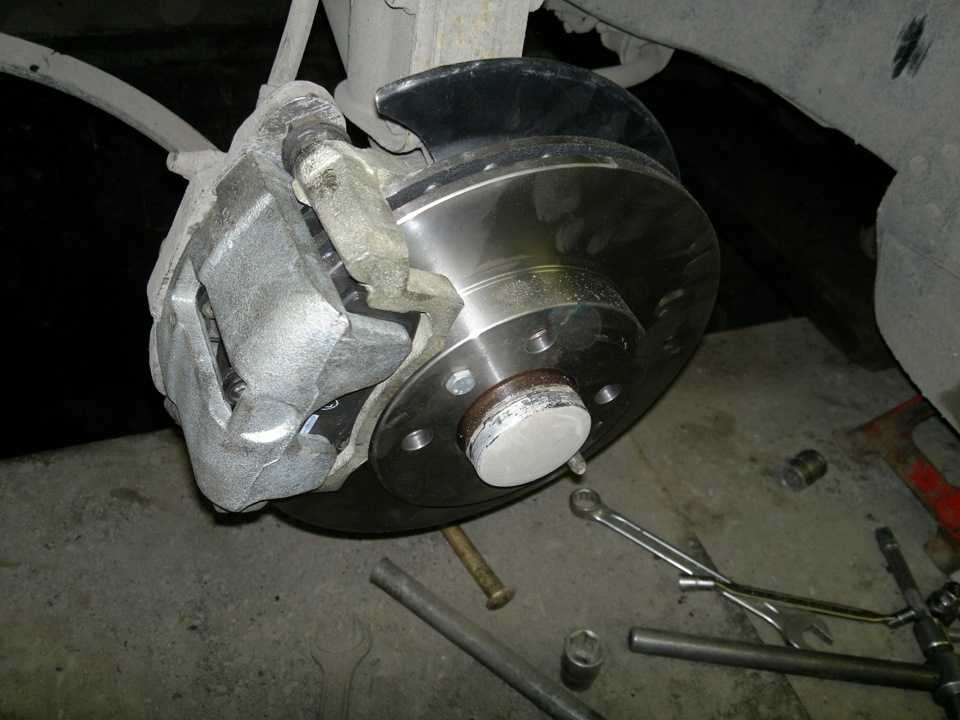

Замена тормозных дисков на ваз 2109

Первое, что нужно сделать, так это демонтировать переднее колесо, а также отвинтить крепёжные болты. Так как вопрос «как демонтировать тормозной диск?» звучит на автомобильных форумах достаточно часто, стоит предположить, что в данном деле существуют свои нюансы. Как правило, труднее всего снимать «заросшие» грязью и «прилипшие» ржавчиной диски. Это случается по причине несвоевременных профилактических мер.

Ваз 2109 замена тормозного диска

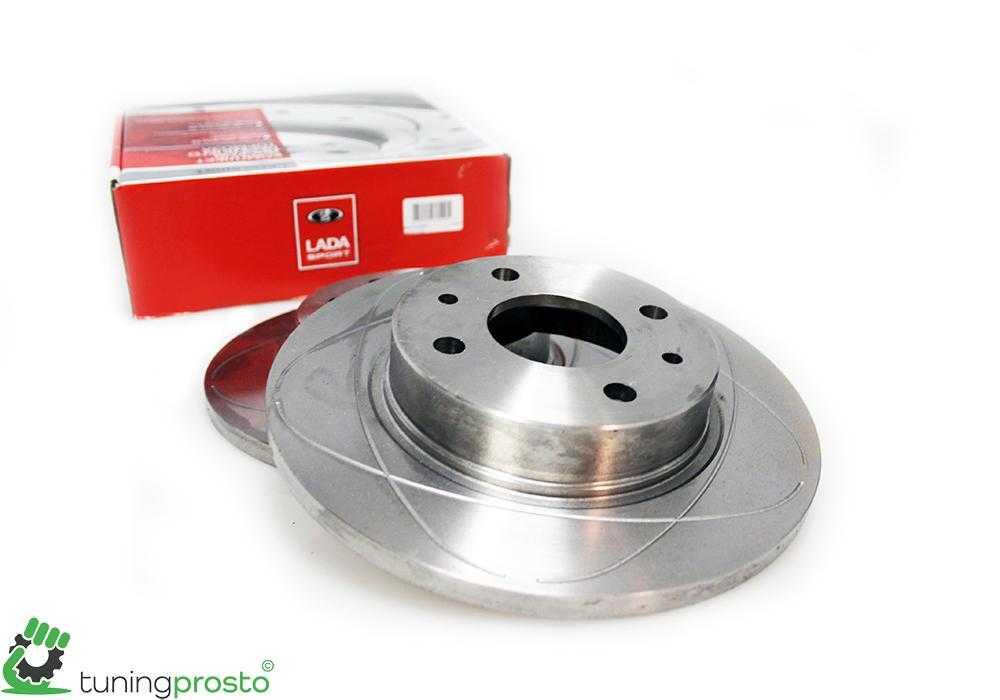

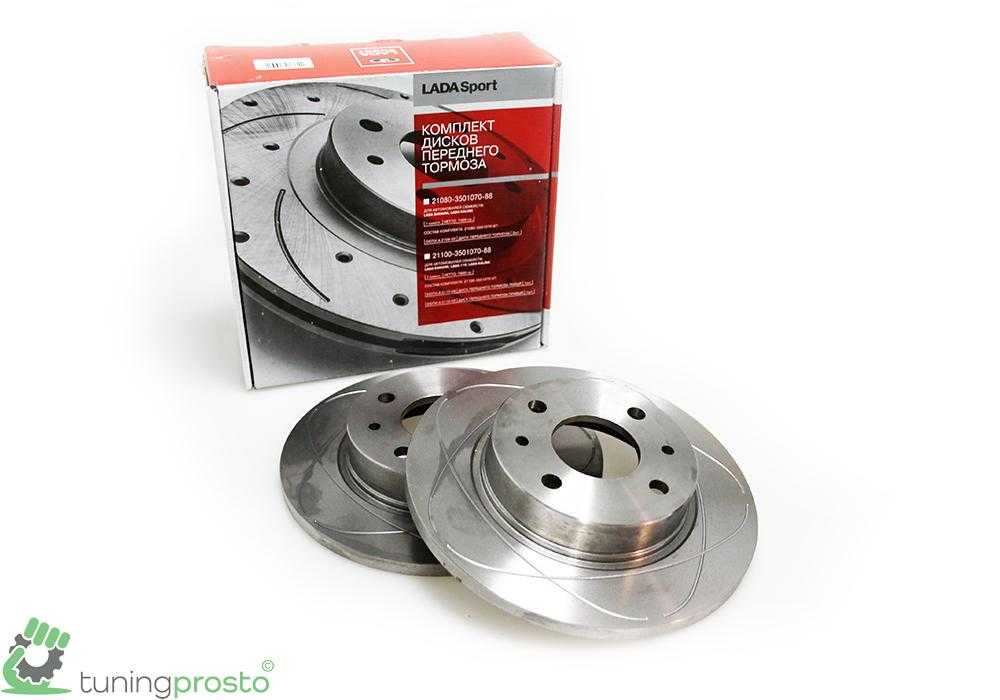

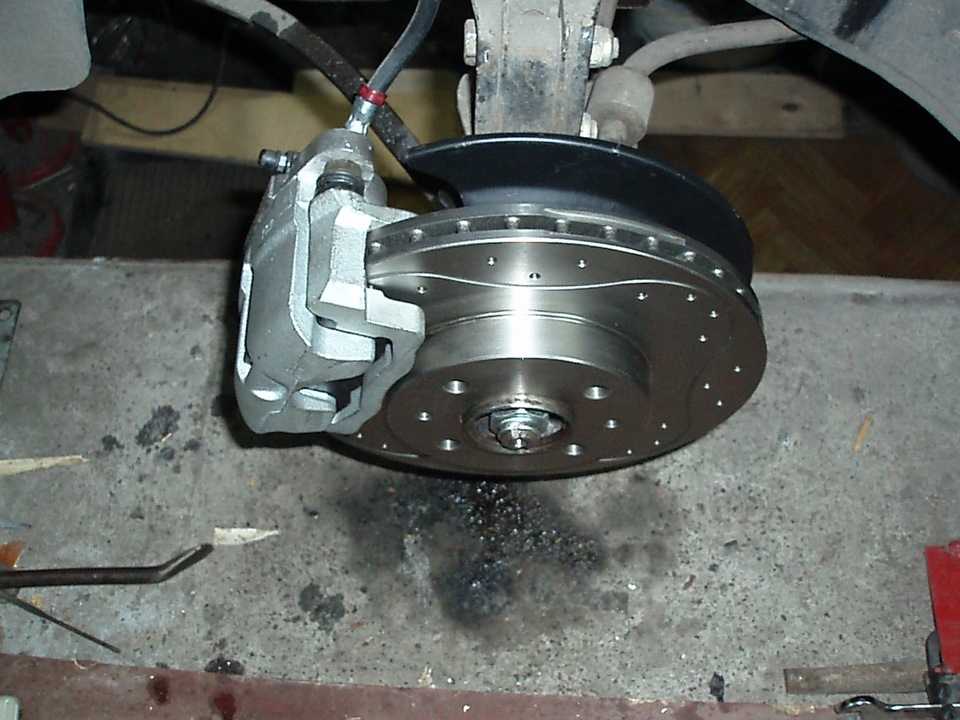

Мастера считают, что правильным выбором будут диски с перфорированием. Конечно, каждый автовладелец самостоятельно решает вопросы по приобретению деталей, при этом влияние оказывает стоимость и другие факторы. Так или иначе, идеальным вариантом будут оригинальные запчасти, которые не всегда удаётся найти в простых автомастерских.

Замена тормозного диска ваз 2109

Не обращая внимания на такой факт, что профилактический осмотр всей системы, который подразумевает смену дисков, может выполняться самостоятельно, обращение к профессионалам на СТО имеет свои преимущества:

• отличное профессиональное исполнение;
• выполнение комплексных ремонтных работ с применением специального оборудования (это диагностическое и ремонтное оборудование).

Замена тормозного диска на ваз 2109

Естественно, ремонт машины на СТО – это всегда хорошо, но не в том случае, когда нужно сэкономить деньги. Сегодня существуют детальные инструкции фотоотчеты и видео с детальным описанием действий, поэтому сменить диски тормозной системы сможет каждый автовладелец. Для выполнения работ требуется обзавестись стандартным набором инструментов и детальной инструкцией:

• Для начала машину нужно установить на первую передачу либо включить ручник ваз. Далее затяжка болтов колёс ослабляется.
• Машина поднимается, и снимаются колёса.
• В тормозном механизме с внутренней стороны требуется выкрутить крепёжные болты направляющих колодок в сторону поворотного кулака.
• Демонтируется поворотный кулак, после чего его подвешиваю на проволоку к стойке. Нужно следить, чтобы шланг не перекручивался и сильно не натягивался.
• Рабочая поверхность диска очищается от пыли, грязи, а также от колёсных штифтов. Если есть необходимость, поверхность диска, соединения и мелкие элементы можно обработать специальной жидкостью, к примеру, WD-40. Таким образом, избавляются от следов коррозии металла.
• При помощи накидного ключа откручиваются колесные штифты.
• Тормозной диск сбивается со ступицы путём нанесения с внутренней стороны ударов молотком через проставку из дерева.
• Деталь заменяется, и действия выполняются в обратном порядке.

Так как ремонт или замена деталей машины ВАЗ 2109 на СТО обходится дорого, подобные действия приходится выполнять самостоятельно. Теперь при помощи видео и фото заменить передний диск своими руками проще простого. Для эффективной и качественной работы инструкция должна быть грамотной и соответствовать определённому типу авто, поскольку порядок действий может отличаться. Сегодня цена услуг специалистов не радует, поэтому целесообразно самому начать изучать свой автомобиль.

голоса

Рейтинг статьи

Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Срок службы передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях – в пределах 30.000 – 40.000 км пробега.

Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Рекомендуемая периодичность проверки их состояния раз в 15.000 км. Можно приурочить проверку состояния тормозных колодок к ежесезонной смене резины, так как колеса в этом случае будут сняты.

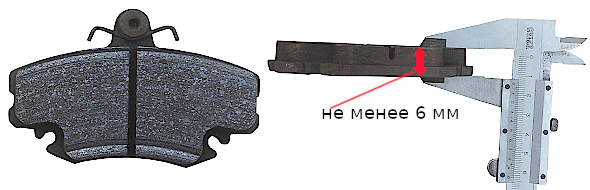

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм), отслоения накладки от колодки, неравномерном износе, замасливании, замене тормозного диска, появлении вибрации и биения, постороннего шума при торможении.

Передние тормозные колодки на автомобилях ВАЗ 2108, 2109, 21099 необходимо менять сразу на обоих передних колесах, для предотвращения возникновения заноса от неравномерного торможения.

Необходимые инструменты, приспособления, запчасти

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

— Вынимаем тормозной шланг из кронштейна на стойке

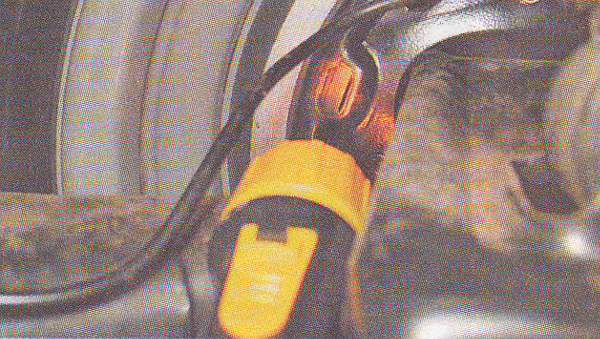

— Отворачиваем нижний болт направляющего пальца

Предварительно отгибаем шлицевой отверткой края стопорной пластины болта. Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта. См. фото выше.

— Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Или поддеть отверткой под суппорт и используя ее как рычаг поднять скобу.

Заднюю тормозную колодку оставляем в направляющей, она пригодится при утапливания поршня цилиндра.

— Утапливаем поршень тормозного цилиндра в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку или монтажку как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Используем металлическую щетку.

— Опускаем плавающую скобу и закрепляем ее болтом

Следим, чтобы при опускании металлические усики колодок не стали в распор и не погнулись. Момент затяжки болта 3,1 – 3,8 кгс.м. Загибаем обратно усики стопорной пластины болта.

— Возвращаем в кронштейн на стойке тормозной шланг и устанавливаем колесо

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок (когда автомобиль уже стоит на колесах) следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Если на внутренней тормозной колодке имеется датчик износа, то его необходимо заменить новым и использовать тормозные колодки с отверстием под этот датчик. Либо попросту не устанавливать его и поставить стандартные колодки.

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров. Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Источник

Замена передних тормозных дисков на ВАЗ 2108: что нужно знать

Процедура установки нового комплекта тормозных дисков не доставит сложностей даже неопытным механикам, однако потребует внимательности и точного следования инструкции.

Весь фронт работ по силам одной паре рук и зайдет не более часа свободного времени, из инструментов потребуется наличие деревянного молотка, гаечных ключей и длинной шлицевой отвертки, а также домкрата или баллонного ключа для демонтажа колес. Алгоритм работы следующий:

Паркуем автомобиль на ровной площадке, после чего подкладываем упоры под задние колеса и выжимаем селектор КПП в положение первой передачи; Далее приподнимаем переднюю часть автомобиля и демонтируем колесо, чтобы добраться до тормозного механизма; Теперь требуется открутить наплавляющие колеса и отсоединить поворотный кулак, после чего приступаем к разборке тормозов. Сначала снимаем тормозные колодки, а затем откручиваем крепления диска и также вытаскиваем деталь движением на себя

Во время демонтажа важно не повредить тормозной поршень и не растерять фрикционные пружины; Затем подготавливаем новый диск для установки: протираем деталь жесткой щеткой, а затем мягкой ветошью, смоченной в техническом спирте. Монтируем деталь на место; Далее устанавливаем тормозные колодки

Если возникают трудности в ходе установки, требуется отжать шлицевой отверткой тормозной поршень вбок до упора, предварительно откачав немного жидкости из накопительного бачка под капотом; В завершение подключаем поворотные кулаки и ставим на место колесо. Аналогичную процедуру проводим с оставшимся колесом переднего моста.

Не лишним будет также замена тормозных колодок, что позволит сэкономить время на обслуживании автомобиля и пройти за раз обкатку сразу двух конструкционных узлов.

Смена колес

В процессе эксплуатации литые диски могут подвергаться повреждениям, потому требуется восстановить их или заменить на новые.

Увы, особенность «литья» заключается в том, что при достаточно сильных повреждениях восстановить их не представляется возможным. Да и не всегда целесообразно пытаться восстановить катки, поскольку данная процедура может обойтись еще дороже, чем покупка нового комплекта.

Обратите внимание , что агрессивная езда по ямам и колдобинам опасна не только для самих колес, но и для подвески. Ведь во время удара вся его энергия передается через диск на подвеску. Это не характерно для стальных штампованных аналогов

Они сами деформируются, но подвеске не вредят

Это не характерно для стальных штампованных аналогов. Они сами деформируются, но подвеске не вредят.

Повреждение штамповки

Выполнить замену поврежденного диска рекомендуется на СТО, которые оснащены специальным оборудованием. Колесо может заклинить, и вручную у себя в гараже снять его будет невозможно.

Обратитесь в мастерскую по восстановлению «катков». Спросите, во сколько обойдется эта процедура, и оцените стоимость нового комплекта. Так вы поймете, как лучше будет поступить в вашем конкретном случае. Самостоятельное восстановление невозможно по той простой причине, что для этого требуется соответствующий опыт, инструменты и дорогое оборудование. Приобретать его для разового восстановления не имеет никакого смысла.

Замена тормозных дисков на ВАЗ 2109

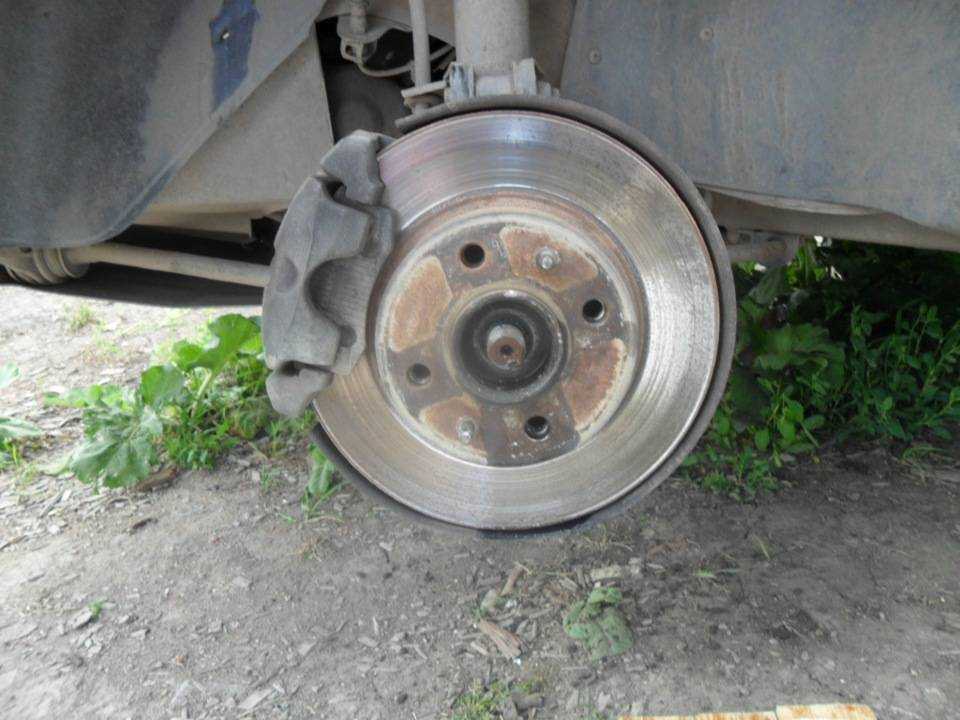

Тормозные диски обеспечивают торможение передних колес при движении автомобиля. От их состояния зависит эффективность торможения, а, следовательно, безопасность на дороге. Замену тормозных дисков на ВАЗ 2109 производят в следующих случаях:

• Толщина достигла предельно допустимой минимальной величины – 10,8 мм. При этом, толщина контролируется обязательно в двух местах. Если износ неравномерный, то замена выполняется в любом случае.
• На диске имеются царапины большой глубины или сколы.

Такие заметные дефекты на тормозном диске возникают в результате использования некачественных тормозных колодок, неаккуратной езде по неровному дорожному покрытию.

Использование такого тормозного диска неизбежно приведет к его поломке и внезапному торможению на скорости, в лучшем случае — к ухудшению тормозных свойств.

Небольшие царапины на тормозном диске устраняются с помощью специального оборудования. Однако, наличие таких приспособлений может позволить не каждый водитель. В таком случае, тормозной диск подвергается обязательной замене.

Поставьте автомобиль на абсолютно ровную поверхность и установите противооткатные приспособления под задние колеса с передней и задней стороны.
Включите первую скорость и исключите любое перемещение автомобиля в горизонтальной плоскости.
Ослабьте колесные болты с той стороны, с которой планируете произвести замену тормозного диска и поднимите автомобиль на домкрате.
Полностью открутите колесные болты и демонтируйте колесо. Установите ваш автомобиль на специальные опоры, для повышения безопасности.
Теперь открутите два болта, предназначенные для крепежа суппорта к рулевому поворотному кулаку и снимите тормозной суппорт. Для облегчения задачи покачайте суппорт вперед назад, чтобы колодки разжались

Внимание! При демонтаже суппорта не допускается откручивание тормозных шлангов, так как это может стать причиной очень резкой утечки тормозной жидкости.
Как только снимите суппорт подвесьте его на проволоке на любой элемент подвески так, чтобы он не мешался при выполнении работ. Это, также, исключит возможное повреждение тормозного шланга.
Сухой тряпкой протрите тормозной диск от грязи и прочего мусора.
Смазывающей жидкостью, например WD-40, обработайте места соединения тормозного диска и ступицы, а также направляющие. Подождите, примерно, 5 минут и приступайте к снятию тормозного диска.
Открутите 2 направляющих с тормозного диска и попытайтесь снять его руками

Если это не удалось, то возьмите резиновый молоток и несильными ударами по всей окружности диска выбейте его со ступицы. Внимание! Будьте осторожны и не наносите слишком сильных ударов, так как диск может расколоться и случайно травмировать вас осколками!
Установите новый тормозной диск, вставьте направляющие и закрутите их. Закручивать их следует равномерно и одинаково, чтобы не испортить резьбу и не нарушить равномерность износа диска в дальнейшем.
Установите суппорт на место, по возможности и необходимости замените тормозные колодки и прикрутите суппорт к рулевому поворотному кулаку.
Установите колесо и затяните колесные болты.
Уберите специальные опоры и опустите автомобиль.
Не забудьте до конца затянуть колесные болты! Многие начинающие водители часто забывают эту многозначительную мелочь и попадают в ДТП. Будьте предельно внимательны!

Подождите, примерно, 5 минут и приступайте к снятию тормозного диска.
Открутите 2 направляющих с тормозного диска и попытайтесь снять его руками. Если это не удалось, то возьмите резиновый молоток и несильными ударами по всей окружности диска выбейте его со ступицы

Внимание! Будьте осторожны и не наносите слишком сильных ударов, так как диск может расколоться и случайно травмировать вас осколками!
Установите новый тормозной диск, вставьте направляющие и закрутите их. Закручивать их следует равномерно и одинаково, чтобы не испортить резьбу и не нарушить равномерность износа диска в дальнейшем.
Установите суппорт на место, по возможности и необходимости замените тормозные колодки и прикрутите суппорт к рулевому поворотному кулаку.
Установите колесо и затяните колесные болты.
Уберите специальные опоры и опустите автомобиль.
Не забудьте до конца затянуть колесные болты! Многие начинающие водители часто забывают эту многозначительную мелочь и попадают в ДТП

Будьте предельно внимательны!

Вот и все! Как вы поняли, замена тормозных дисков на ВАЗ 2109 не требует специальных знаний и умений. Самое главное – это минимум знаний и наличие необходимого набора инструментов. Удачи на дорогах!

https://youtube.com/watch?v=M3RBtvbQhhQ

Особенности замены задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099: 2 комментария

Здравствуйте. Можно для начала заменить трос ручника (возможно вытянулся) или немного наварить металла на выступ колодки по распорную планку (миллиметров пять). Обточить. И посмотреть как будут работать тормоза и ручник. Если плохо, то придется заменить детали (что дорого). Если заработает, то можно еще несколько лет ездить. Неравномерный износ колодок возможен, например, по причине неудовлетворительной работы тормозного колесного цилиндра (поршни выдвигаются-втягиваются неравномерно, так не срабатывает устройство автоматической регулировки зазора).

Здравствуйте. На ВАЗ-2109 вчера вскрывал задние тормозные м-мы, так как совсем не работал ручник, подтяжка регулировочной планки не помогала совсем. При вскрытии оказалось, что тормозные накладки на обоих задних колесах изношены неравномерно — передние колодки стёрты в два раза больше задних накладок. Почему так? Толщина накладок 3мм и 6мм. Ручник в итоге отрегулировать не удалось, скорее всего не хватает длины распорной планки. Барабаны немного стёрты, на правом барабане протёрто много борозд. Что можно в такой ситуации сделать? На Москвиче-408 у меня регулируется всё проще: распорная планка с двумя размерами и эксцентрик на планку ручника — ручник можно отрегулировать при любом износе накладок и барабана. В ютубе много роликов про доработку сваркой планок и колодок, или лучше все детали менять на новые?

Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Проверка уровня тормозной жидкости в бачке главного тормозного цилиндра

Уровень должен находиться между метками . Если уровень превышает максимальное значение, снимаем крышку бачка и откачиваем лишнюю жидкость грушей или шприцем. Если ниже минимума, то доливаем новую жидкость до отметки . При установке крышки с поплавком датчика в бачок уровень автоматически поднимется до отметки .

Попутно проверяем работу датчика уровня тормозной жидкости – при включенном зажигании нажимаем сверху на резиновую накладку крышки бачка – если датчик исправен на приборной панели загорится контрольная лампа.

В случае если уровень тормозной жидкости в бачке постоянно падает необходимо загнать автомобиль на яму и визуально осмотреть тормозные трубки и шланги на предмет подтекания жидкости. Можно попросить помощника во время осмотра нажать на педаль тормоза, чтобы создать давление в системе.

— Проверка износа тормозных колодок

Проверку начинаем с передних тормозных механизмов. Поддомкрачиваем автомобиль и снимаем одно из передних колес. При проверке левой стороны, поворачиваем руль до отказа влево, при проверке правой – вправо. Через смотровое отверстие в подвижной скобе суппорта визуально определяем толщину накладок тормозных колодок. Если толщина накладок менее 1,5 мм, хотя бы с одной стороны, то меняем тормозные колодки сразу для правого и левого передних колес.

Дополнительно проверяем подвижность поршней в суппортах. Нажимаем на педаль тормоза, потом отпускаем и пробуем провернуть тормозной диск. Если вращается легко — все в норме, если нет, то необходимо разработать подвижность поршней.

Проверяем износ тормозных колодок задних колес. Проверить можно без снятия колес из ямы. В опорном щите каждого из тормозных механизмов задних колес автомобилей ВАЗ 2108, 2109, 21099 есть смотровые отверстия закрытые резиновыми заглушками. Извлекаем их. Светим фонариком или лампой в смотровые отверстия.

Если толщина тормозных колодок хотя бы на одном колесе меньше 1,5 мм (размер «А»), то меняем тормозные колодки на обоих колесах.

— Проверка вакуумного усилителя тормозов

При заглушенном двигателе несколько раз нажимаем на педаль тормоза и удерживаем ее в нажатом положении. Запускаем двигатель. Педаль должна «провалиться» так как после пуска срабатывает вакуумный усилитель тормозов. Если «провала» нет, проверяем целостность шланга подведения разрежения к вакуумному усилителю тормозов, герметичность его подсоединения к впускному коллектору и патрубку обратного клапана усилителя. Если шланг исправен и соединен герметично, неисправен вакуумный усилитель и подлежит замене.

— Проверка свободного хода педали тормоза

Свободный ход педали тормоза — это ход педали от ее верхнего положения, до начала срабатывания тормозных механизмов. Он составляет 3-5 мм. Проверяем его так: линейкой или рулеткой измеряем расстояние от нижней части площадки педали тормоза до пола под ней. Нажимаем педаль рукой до момента начала сопротивления нажатию и замечаем на линейке этот момент. Разница между первым измерением и вторым и будет величиной свободного хода педали тормоза. Если ход педали больше или меньше требуемого регулируем его вращением датчика выключения стоп-сигналов в задних фонарях. И снова проверяем.

Примечания и дополнения

— В случае если тормозные колодки извлечены из тормозных механизмов (например, при ремонте) следует измерить их толщину. Если толщина хотя бы одной колодки (основание плюс накладка) менее 6 мм, колодки меняем.

Ремонт тормозной системы автомобиля ВАЗ 2109

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур. При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов. Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Замена тормозных колодок

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Совет: Колодки нужно менять с каждой стороны попарно. Нельзя устанавливать старые детали, что может привести к неравномерному торможению. Это особенно опасно для передне-приводных автомобилей.

Порядок проведения работ:

• Автомобиль фиксируется а неподвижном состоянии.
• Отсоединяется аккумуляторная батарея.
• Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до отметки ниже «МАХ».
• Снимается колесо.
• От грязи очищаются поверхности суппорта и тормозного диска.
• На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
• Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
• Откручивается болт и откидывается корпус.
• Снимаются тормозные колодки.
• При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
• Сборка выполняется в обратной последовательности.

Замена главного тормозного цилиндра

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый. Итак:

• Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
• От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
• Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

• Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
• Со шпилек снимается тормозной цилиндр.
• При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
• После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
• После установки нового узла гайки можно полностью затянуть.
• Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
• Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
• Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
• Аналогично подсоединяются задние трубки.
• Работа заканчивается прокачкой тормозов.

Установка задних дисковых тормозов, регулировка тормозных усилий на заднюю ось

• Сначала откручивается и снимается барабанная тормозная система.
• Далее откручиваются четыре болта и снимается ступица.
• После этого от цилиндра откручивается тормозная трубка.
• Далее устанавливается ступица с помощью соответствующих планшайб (левой и правой). Выступы на переходнике должны находиться снаружи.
• Под указанный стрелкой болт не нужно ставить гровер, так как он будет затруднять установку суппорта.
• Болты для ступицы необходимо заменить новыми, на 5 мм длиннее старых.
• На каждую сторону необходимо по шесть болтов: по четыре для крепления ступицы и по два для установки суппортов. В общей сумме понадобится 12 новых болтов. Если же болтов необходимой длины найти не удалось, то можно взять более длинные и обрезать их до необходимой длины: резьба до шляпки не должна превышать 13 мм.
• Угол балки придется смять с помощью молотка, а также, в случае необходимости, доработать поверхность с помощью болгарки. Здесь металл достаточно мягкий, поэтому трудностей не возникнет. Так делают для того, чтобы исключить касание суппорта к балке. Если устанавливаются задние 14-дюймовые диски и суппорты, то в такой операции нет необходимости.
• По окружности ступицы имеется выступ, который препятствует посадке вазовского диска. Внутренний диаметр диска, как и ступицы, равен 58 мм, но там, где имеется выступ, диаметр составляет 60 мм.

Как заменить передние тормозные накладки

Для замены накладок вам необходимо иметь:

• домкрат;
• отвертку;
• карандаш или маркер;
• молоток;
• упоры под колеса;
• гаечные ключи на 13 и 17 мм;

Накладки подлежат замене если их толщина менее 2 мм. Перед заменой поставьте автомобиль на ручной тормоз, установите упоры под задние колеса. Для очистки тормозного механизма не применяйте бензин, растворители.

Попадание бензина, масла в тормозную систему грозит выходом ее из строя. В тормозных цилиндрах стоят резиновые детали из немаслостойкой резины. При разбухании от масла или бензина они выведут систему из строя, что приведет к дорогостоящему ремонту.

Если вы решили менять накладки, то это нужно делать с обеих сторон машины. Не путайте между собой разные накладки, так как это приведет к неравномерному торможению. Если в бачке тормозная жидкость налита по верхней метке, то придется немного уменьшить объем. При установке новых накладок, которые больше по толщине, жидкости в бачке станет больше. Поэтому она будет выливаться через край.

Порядок замены

Чтобы не ошибиться и не совершить ошибки, действуйте в следующем порядке:

1. Снимите переднее колесо.
2. В тормозной скобе есть отверстие, через которое можно увидеть толщину накладок.
3. Вытащите из кронштейна шланг с резиновым уплотнителем.
4. Отогните шайбу стопорную верхнего болта.
5. Открутите его, придерживая ключом направляющий палец.
6. Разверните скобу вниз.
7. Пометьте маркером накладку, если будете устанавливать ее снова.
8. Вытащите накладки и измерьте толщину. Если она менее 2 мм, замените детали. Если накладки отслоились от основания, имеют большие сколы, борозды, то они также подлежат замене.
9. Проведите очистку скобы от ржавчины и грязи, но не повредите резиновый чехол цилиндра.
10. Если планируете ставить новые накладки, вдавите поршень цилиндра, чтобы новые более толстые детали подошли по размеру. Для этого поставьте на место старые накладки и скобу разверните в исходное положение. Надавите монтажкой на внутреннюю накладку, опирайтесь на диск, вдавите поршень.
11. Поставьте новые комплектующие. Пружинки должны быть параллельны верху. Если ставите старые детали, то не забудьте про маркировку.
12. Поставьте скобу на место и затяните болт крепления.
13. Зафиксируйте головку болта от проворачивания стопорной шайбой.
14. Поставьте на место колесо, опустите с домкрата автомобиль.
15. Нажмите несколько раз на педаль тормоза, чтобы поршень цилиндра занял рабочее положение.
16. В бачок долейте, если это необходимо, тормозную жидкость.

После таких действий замену передних колодок можно считать оконченной. Но обслуживание тормозной системы еще нужно продолжать.
