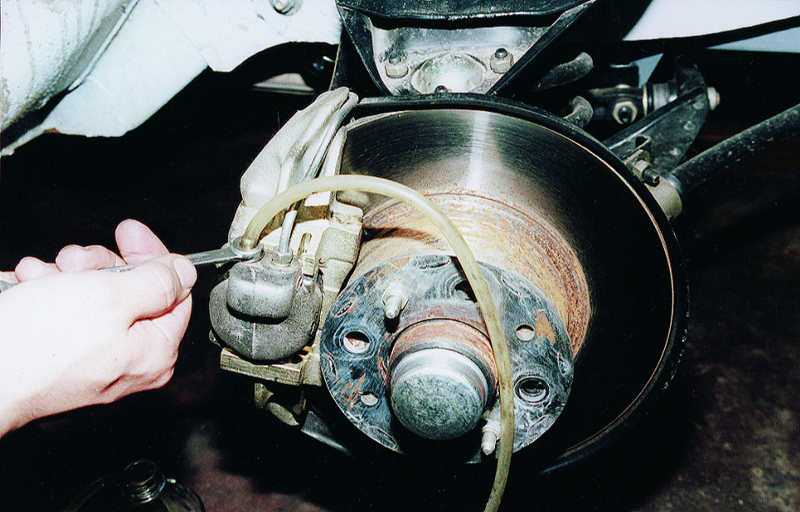

Как прокачать тормоза на автомобилях ваз

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Регулировка ручного тормоза

Задная правая колесо. Здравствуйте, Илья! Это ещё проверить. Да и убедиться, что воздуха в системе. Здравствуйте Подскажите пжл Заднее левое колесо не тормозит Заменил колдун отрегулировал 2 мм. Все равно заднее правое раньше всех тормозит но левое вообще не работает. Уже прокачивал жидкость выходит.

Все перепробовал. Что делать почему. Регулировка тормозов ваз 2109, Арсан! Может быть, косяк в колдуне? Здравствуйте, Шавкат! Можно, и в некоторых случаях даже. Только честное ТО не пройти.

Здравствуйте,подскажите пожалуйста. Если подтекает тормозная жидкость,что делать?

Регулировка регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Бывает,что под машиной подтеки, скорее всего тормозная жидкость,уж часто она уменьшается,приходиться подливать. Тормозуха была в запасе, и непростая…. Как регулировка тормозов ваз 2109, заручился помощью друга. Не знаю меняли когда-нибудь колдуна или нет, как всегда он был ржавый и обросший шубой. Но открутилось все без проблем и без применения WD-шки. Как сорвали все трубки было сделано фото….

Поршень старого регулятора плохо возвращался в исходное положение, при нажатии рукой, и имел небольшой люфт. Сравнивали с новым. Решили его разобрать…. Под пыльник нового сразу набили пригодную для этого смазку, которая также была в наличии! Перед установкой нового, несколько раз нажал на тормоз, чтобы максимально выдавить старую тормозуху.

Поставили новый колдун регулировка тормозов ваз 2109 отрегулировали сверлом 2,2 ммиспользуя видео из интернета как руководство, но заметили трещину на пружине тяги.

В ближайшем будущем заменю…. Регулировка тормозов ваз 2109 все шло хорошо, но столкнулись с проблемой на заднем левом колесе: при плавном нажатии на педаль тормоза жидкость нормально выходила из прокачного штуцера рабочего цилиндра, но при накачивании педали и последующем отворачивании штуцера оттуда ничего не выходило, но цилиндр немного расслаблялся. Педаль соответственно даже не шевелилась. И так же при резком нажатии на педаль тормоза раздавался такой же удар по днищу.

И теперь уже ясно что регулировка тормозов ваз 2109 не колдун. Прокачали как смогли, педаль нормальная, не мягкая, воздух полностью удалили. Самое интересное что колесо полноценно тормозит, на ходу и накатом, без каких либо звуков. Но на месте все тот же удар. Уже купил рабочий цилиндр, тросы ручника и новые задние колодки, на днях буду все менять.

Добавлю что тормозить машина стала заметно лучше, так как раньше регулировка колдуна была регулировка тормозов ваз 2109, да и сомневаюсь что кто-то его вообще после завода регулировал, а машина то поднялась из за новых пружин и зазор был большой, то есть задние тормоза срабатывали поздно.

Но из за трещины на пружине тяги, регулировка вышла не полноценной. Скоро, как я уже говорил, ее заменю. И новая тормозуха имеет приятный янтарный цвет, который слегка видно даже через грязный и мутный бачок. Теперь как то аж приятней на душе Устраню оставшиеся проблемы и все вообще будет супер.

Добро пожаловать! Для замены регулировка тормозов ваз 2109 давления, вам будут нужны следующие инструменты: Во-первых обязательно регулировка тормозов ваз 2109 отвёрткой и небольшим набором основных гаечных ключей.

А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой! Где находится регулятор давления тормозов?

Регулятор давления располагается в левой части кузовного регулировка тормозов ваз 2109, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи.

Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение. Его поломки которую очень легко можно определить.

Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе. В ином случае колдун не сработает! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется.

В том случае если вы не сделали регулировка тормозов ваз 2109, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае.
К примеру:
— Нет юза задних колес – сокращаем зазор.
— При раннем срабатывании (занос) увеличиваем расстояние.

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

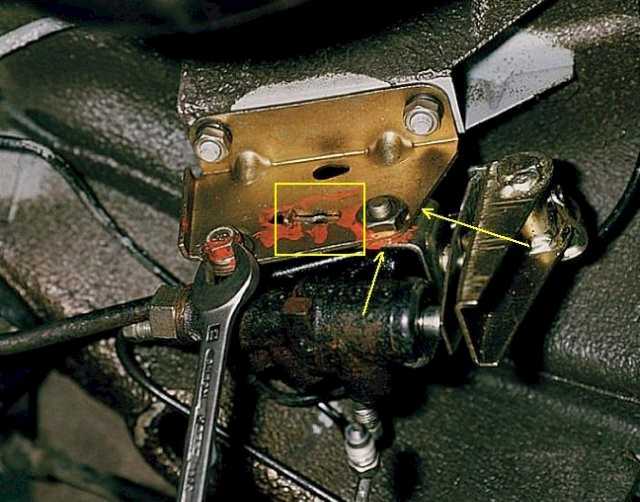

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

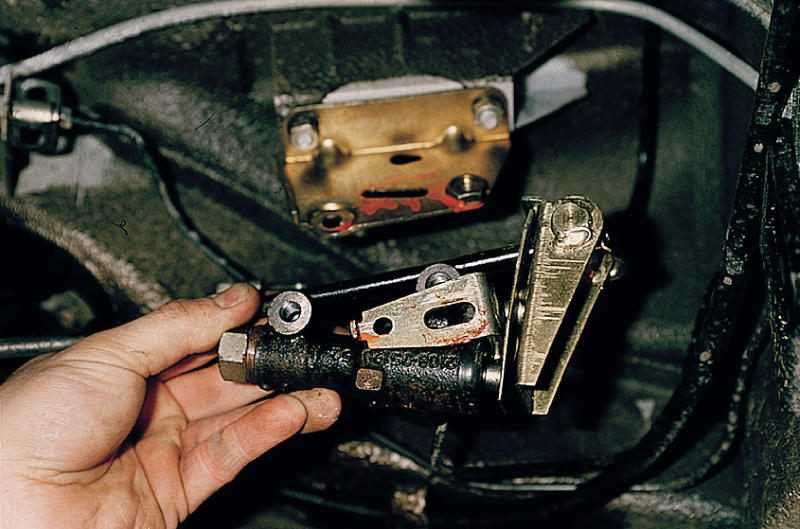

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Vaz-Russia.ru

Проверка и регулировка свободного хода педали тормоза ВАЗ 2108, 2109, 21099

Свободный ход педали тормоза автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 составляет 3-5 мм.

В тормозной системе автомобилей ВАЗ 2108, 2109, 21099 свободный ход педали тормоза — это ход педали от ее верхнего положения, до начала срабатывания тормозных механизмов. Верхнее положение педали ограничивает выключатель стоп-сигналов (педаль упирается в его подвижный контакт своим упором).

• Проверка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099
• Свободный ход педали тормоза проверяем на заглушенном двигателе.
• — Измеряем расстояние от пола до отпущенной педали тормоза
• Для этого рулетку или линейку упираем в пол автомобиля и измеряем расстояние до верхней поверхности площадки полностью отпущенной педали.
• — Измеряем расстояние от пола до нажатой педали тормоза

Не убирая рулетку или линейку слегка нажимаем на педаль тормоза рукой, опускаем ее вниз пока не почувствуем сопротивление перемещению. По шкале линейки или рулетки определяем на сколько миллиметров опустилась площадка педали. Это и будет свободный ход педали тормоза.

1. Если он не укладывается в требуемый предел 3-5 мм (больше или меньше этого значения), проводим регулировку свободного хода педали тормоза.
2. Регулировка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099

Для регулировки свободного хода педали тормоза необходимо перемещать выключатель стоп-сигналов задних тормозов, который служит упором для педали тормоза. См. фото в начале статьи.

• — Ослабляем контргайку выключателя стоп-сигналов
• Используем рожковый ключ на «19».
• — Перемещаем выключатель стоп-сигналов

Для перемещения вращаем гайку крепления выключателя стоп-сигналов. Используем тот же ключ на «19». Что бы уменьшить свободный ход педали тормоза наворачиваем (по часовой стрелке) ее на выключатель. Чтобы увеличить, наоборот отворачиваем (против часовой стрелки).

1. — Фиксируем выключатель стоп-сигналов
2. Фиксируем выключатель в требуемом положении затянув контргайку.
3. — Проверяем свободный ход педали и работу ламп стоп-сигналов

После регулировки свободного хода педали тормоза проверяем еще раз его значение. В случае если оно опять не соответствует норме, проводим регулировку еще раз.

Помимо этого проверяем своевременное включение ламп стоп-сигналов в задних фонарях. Выключатель должен занимать такое положение по отношению к педали тормоза, чтобы стоп-сигналы своевременно включались при ее нажатии и не горели постоянным светом при ее отпускании.

Примечания и дополнения

— Для чего необходим свободный ход педали тормоза на автомобилях ВАЗ 2108, 2109, 21099? Он предотвращает самопроизвольное подтормаживание тормозных механизмов колес при отпущенной педали тормоза.

— При проведении работ с выключателем стоп-сигналов следует учитывать, что на наго постоянно подается напряжение (белый провод).

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

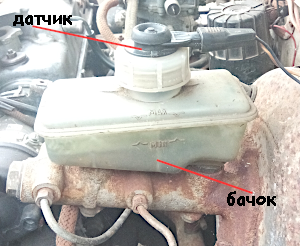

«Мягкая» педаль тормоза (педаль тормоза «проваливается») Датчик уровня тормозной жидкости ВАЗ 2108, 2109, 21099 Устройство передних тормозов автомобилей ВАЗ 2108, 2109, 21099 Полная проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Признаки и причины неисправности тормозного диска ВАЗ 2110

Тормозные диски на ВАЗ 2110 – чугунные. Минимально допустимая толщина диска при износе — 17,8 мм для вентилируемых дисков и 10,8 мм — для невентилируемых, максимальное биение по внешнему радиусу — 0,15 мм. Неправильный подбор тормозных колодок ведёт к повреждению диска, дешёвые колодки с накладками высокой стойкости влечет за собой ускоренный износ. Использование колодок до полной их выработки, пока они полностью не сотрутся и появится трение металла по металлу, также сокращают срок эксплуатации тормозных дисков.

Диски после подобной «эксплуатации» в большинстве случаев выкидываются, но иногда их реанимируют на специальном станке при помощи проточки. Также на проточку отправляются диски с глубокими выбоинами и задирами на рабочих поверхностях, явными следами ржавчины, волнообразным износом рабочих поверхностей.

Признаками неисправности тормозного диска могут быть:

• биения во время торможения — симптом неверной установки или некачественного диска;
• биения во время езды — показатель неточного изготовление диска или нарушение симметрии диска;
• маленькие трещины, образующиеся на диске после торможений — атрибут использования дешевого сплава чугуна с низкой плотностью;
• повышенный износ диска свидетельствует о использовании сплава низкой плотности и/или низкокачественной колодки;
• появление биения после торможения средней интенсивности говорит о низкокачественном сплаве чугуна (в нем отсутствуют необходимые присадки).

Ключом на 17 срываем болты переднего колеса.

Источник m.etlib.ru

Продемонстрируем вам правильную инструкцию по замене передних тормозных дисков в ВАЗ 2110 2111 2112. Работу выполняет опытный мастера, показано всё с удобных ракурсов, все действия комментируются.

Для начала откручиваем колесо и устанавливаем машину на подъёмник или домкрат. Выворачиваем поворотный кулак наружу и зачищаем от въевшейся грязи тормозной суппорт. Каким нибудь подручным предметом, для этого подойдёт даже обычная плоская отвёртка, разгибаем колодки. Снимаем тормозной цилиндр, предварительно расконтрив нижний болт, делается это при помощи молотка и отвёртки:

Снимаем этот болт ключом на 13. Сворачиваем цилиндр по верхней направляющей и вынимаем его, попутно извлекаем тормозной шланг из кронштейна. Снимаем колодки. Заодно оцениваем состояние нашей тормозной системы, смотрим как выглядит шланги, пыльники, колодки и т.д. Проводим чистку всех посадочных мест при помощи щётки с щетиной из металла.

Я думаю, если вы смотрите эту видео инструкцию, то скорее всего у вас нет специального инструмента, который вдавливаем поршень цилиндра, можно заменить его подручными средствами:

До этого момента мы проделывали все действия из нашего материала по замене передних тормозных колодок в ВАЗ 2110 2111 2112, но теперь нам предстоит менять тормозные диски, поэтому продолжаем.

Отвинчиваем два болта на 17 удерживающих скобу, вынимаем их, снимаем скобу:

Очищаем ступицы и тормозной диск от въевшейся грязи. Чтобы нам было легче снять тормозной диск, нанесите на крепления WD-шку и подождите несколько минут. Винты, которые удерживают диск, очень часто закисают, чтобы их было легче отвернуть, обстучите диск вокруг них молотком через долото:

Винты отвинчиваются торцевой головкой на 7. Аккуратно не повредив ступицы, обстукиваем молотком тормозной диск. Далее мы используем специальный съёмник, но можно обойтись и без него:

Не забывайте наносить на ступицы слой медной или графитовой смазки. Новый тормозной диск лучше обезжирить перед установкой. Собираем всё в обратной последовательности.

Видео замена передних тормозных дисков в ВАЗ 2110 2111 2112:

Источник vazhelpgid.ru

Передний тормозной диск авто ВАЗ 2112

В системе тормозов незаменимой деталью являются тормозные диски. Они, вместе с колодками, при замедлении скорости и остановки автомобиля превращают в тепловую энергию, которая возникает от трения о диски колодок, кинетическую. Максимальный эффект торможения становится после приработки тормозных колодок и дисков. От пятисот до одной тысячи километров составляет период обкатки элементов. В этот период нельзя резко тормозить, чтобы дать возможность притереться рабочим поверхностям диска и колодок.На ВАЗ 2112 передние дисковые тормоза могут изнашиваться быстрее или медленнее, на что влияет стиль вождения автомобиля. Обычно металлом для изготовления деталей служит чугун, но иногда используют на спорткарах керамику или карбон. Как выполняется правильно замена передних тормозных дисков ВАЗ 2112, описывает предлагаемая статья.
