Внутренний шрус ваз 2110

Общие рекомендации

Очевидно, что внутренний шарнир не может быть демонтирован без поднятия конструкции автомобиля, так как требуется демонтаж колеса. Это реально сделать только при фиксации автомобиля на весу. Некоторые мастера рекомендуют сливать масло перед подобным ремонтом, но не стоит этого делать. Выполнение замены по инструкции позволит обойтись без слива.

Замену сальника ШРУСа также рекомендуется произвести вместе с шарниром. ШРУС меняется отдельно без замены пыльника и сальника только в тех случаях, когда имеется функциональный запас, и износ ШРУСа больше выражен, чем других конструкционных элементов. Обычно ремонт разбивают на два этапа, если нет возможности выполнить замену в полном объеме. Не забудьте заменить после сальник и пыльник, чтобы сохранить все вариации по сохранению уровня безопасности автомобиля.

Ознакомьтесь с видеоинструкцией по выполнению работ. На примере – меняется граната и ступица до полного выхода из строя механизма.

Как вам статья?

Мне нравитсяНе нравится

Замена внешнего ШРУСа на 2110

Замена внешней гранаты на ВАЗ 2110 может стать серьезной проблемой, если под рукой нет некоторого специального инструмента. Однако, из каждой нестандартной ситуации есть нестандартный выход. О том, как поменять гранату на ВАЗ 2110 быстро и без затруднений – в статье.

• Необходимые инструменты
• Как заменить гранату без снятия
• Типы хомутов пыльника
• Заключение
• Видео

Для начала, что такое ШРУС. Это правильное название гранаты, второе – это народное, из-за специфической формы детали. Внутри ее установлены 6 подшипников, на которых вращается внутренняя обойма. Поэтому крутящий момент на ступицу может передаваться под любым углом.

Использование гранат в авто ВАЗ 2112

Применять гранаты стали при переводе машин на передний привод. Если в такой конструкции использовать в карданной передаче крестовины, как у заднеприводных автомобилей, имеющих четыре игольчатых подшипника, которые работают в паре, то не будет обеспечено равенство на ведущем и ведомом валах равенства угловых скоростей. Итак:

• Использование подобного устройства приведет к увеличению габаритов узла, становится значительно выше цена, возникает сильная пульсация при передаче крутящего момента, которая возрастает при увеличении между валами угла.
• В конструкции гранат заложен изначально ресурс такой же, как и всего автомобиля, но после эксплуатации машины было понятно, что больше изнашивается ее наружная часть. Использование для изготовления гибкого, влаго- и морозостойкого материала защищает поверхность гранаты, но со временем внешние факторы разрушают элемент и долго его эксплуатировать нельзя.
• Объясняется быстрый износ действием постоянных деформаций, абразивных частиц и влаги в большом количестве. В процессе эксплуатации или при ремонте может повредиться пыльник(см.). К выходу со строя элемента приводят трещины, появляющиеся на защитной резинке. Нельзя допускать повреждение вала, ведущего к гранате, что можно увидеть при визуальном осмотре детали.

Замена наружной гранаты авто ВАЗ 2112

Инструкция для замены гранаты на ВАЗ 2112 указывает, что работы выполняются при поднятой части авто и снятом колесе. Итак:

• Первоначально нужно открутить гайку ступицы.
• Удалить защиту картера.
• Освободить шаровую опору от соединения с нижним рычагом подвески. Если опора в рычаге запрессована их откручивают одновременно.
• Снимается шаровая опора.
• В сторону нужно отвести стойку, будет в согнутом положении, а шлицевой вал, входящий через подшипник в ступицу расположится к приводному валу под углом. Последний соединяет внутреннюю и наружную гранаты.
• Шлицевой вал гранаты выбивается из подшипника с помощью проставки из металла с наружной части колеса.
• Снимается с приводного вала граната.
• Удаляется пыльник.

Вытирается вся старая смазка. Для облегчения работ можно брать WD-40 или другой подобный аэрозоль.

• После установки гранаты на приводной вал, перед ее окончательной запрессовкой, нужно отцентрировать узел, для входа вилки без заеданий.
• Установка гранаты на посадочное место.
• Обжимка хомутами пыльника.
• Сборка узла своими руками выполняется в обратной последовательности.

Как заменить внутреннюю гранату

Замена внутренней гранаты ВАЗ 2112 отличается от наружной тем, что производить ее нужно, когда из слито все масло.

Итак:

• Снимается колесо.
• Шаровая опора откручивается, что освобождает стойку от нижнего рычага.
• Для свободного хода наружной гранаты нужно отвести в сторону колесо.
• Из колеса необходимо выбить наружную гранату.
• Из КП вынимаются и наружный и внутренний элементы.

В тиски осторожно, чтобы не повредить зажимается приводной вал.
Отверткой освобождается хомут фиксирующий пыльник к корпусу внутренней гранаты.
Снимается пыльник. Пришедший элемент в негодность можно разрезать.
Замена гранаты ВАЗ 2112 выполняется сбиванием старой с приводного вала.
Новый пыльник и граната надеваются на вал.

• При монтаже нужно следить, чтобы посадочное место совпало с направлением привода.
• Меняются и ставятся новые кольца – стопорное и упорное.
• На шлицевые поверхности шарнира нужно нанести графитовую смазку.
• Узел вставляется в коробку передач, как показано на фото.

Замена внутреннего ШРУСа на автомобиле ВАЗ-2110

Для передачи вращательного движения между двумя полуосями в автомобилях используется ШРУС или как его еще называют «граната». Особенностью работы ШРУСа является то, что передача вращательного движения происходит в условиях изменяющегося угла соотношения двух полуосей. У человека, который первый раз перед собой видит ШРУС, сразу возникают вопросы о том, как он работает и как устроен. Однако это только на первый взгляд все сложно, а на самом деле устройство ШРУСа весьма простое и понятное. «Граната» автомобиля ВАЗ-2110 состоит из корпуса шарнира, внутренней обоймы и сепаратора с шестью шариками.

Проверка внутреннего ШРУСа

Внутренний ШРУС в отличие от внешнего не работает при больших углах. Поэтому вышеуказанные методы проверки для внутренней «гранаты» не подойдут. Однако внутренний ШРУС также издает хруст и делает он это при движении по прямой, особенно часто этот неприятный звук появляется при пересечении различных препятствий (ям, кочек и т.д.

). Чтобы окончательно убедиться в неисправности внутреннего ШРУСа, нужно провести такой эксперимент: — Ведущие колеса подвешиваются, чтобы вывести внутреннюю «гранату» на максимальный рабочий угол; — Запускается двигатель автомобиля; — Включается первая передача. Если внутренний ШРУС изношен, то вы услышите характерный «хруст».

ШРУС-«граната» является важнейшей частью ходовой части автомобиля ВАЗ-2110. ШРУС находится под постоянным воздействием нагрузок, что в итоге и приводит к его выходу из строя. «Граната» изготавливается из высококачественной стали, благодаря чему она способна долгое время выдерживать высокие нагрузки, но все равно эта деталь не вечна и когда то ее приходится менять.

К главным причинам выхода из строя этой детали стоит отнести попадание в ШРУС грязи или песка, что в итоге приводит к механическим повреждениям внутренней части «гранаты».

Такое может произойти при порванном защитном пыльнике ШРУCа. Выявить неисправность «гранаты» можно на слух – при движении автомобиля вы будете слышать неприятный хруст.

Данный узел не подлежит ремонту, при выходе из строя ШРУC подлежит замене.

• Для того, чтобы такая процедура, как самостоятельная замена внутреннего шруса ВАЗ-2110, была выполнена без проблем, необходимо подобрать следующий набор инструментов, а также оборудование и детали:

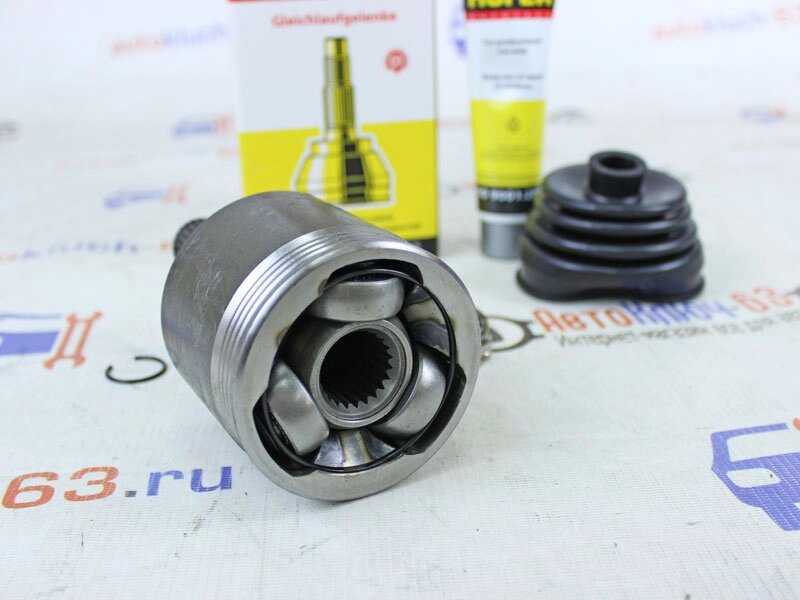

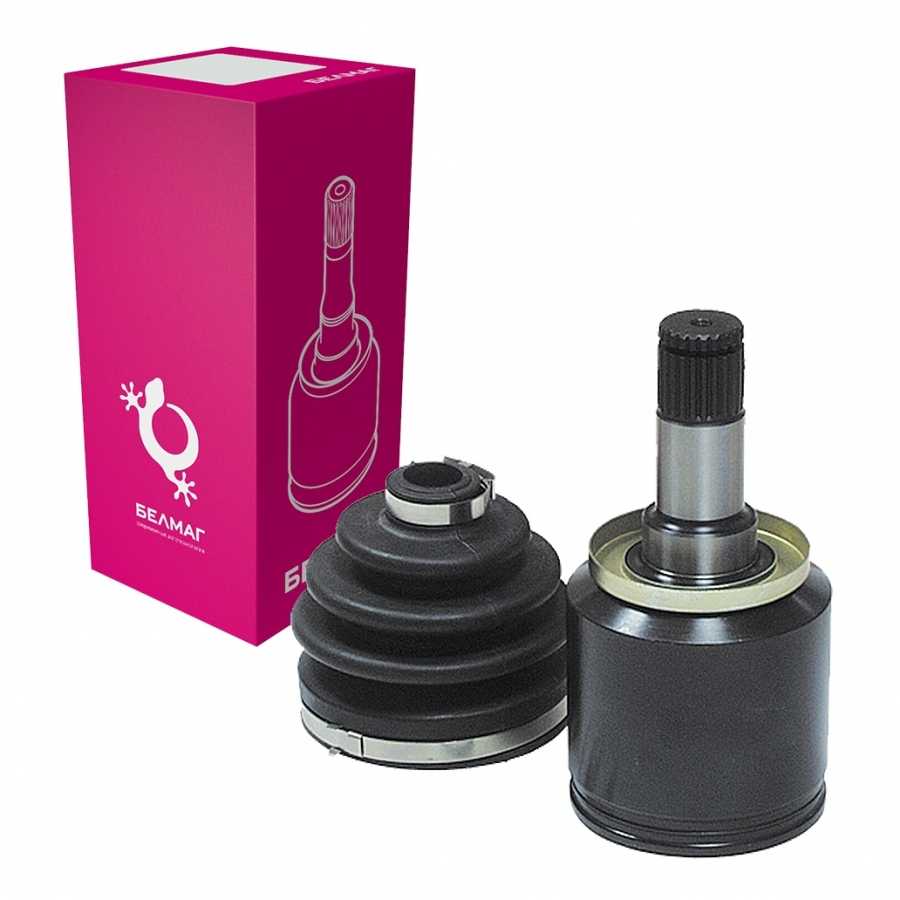

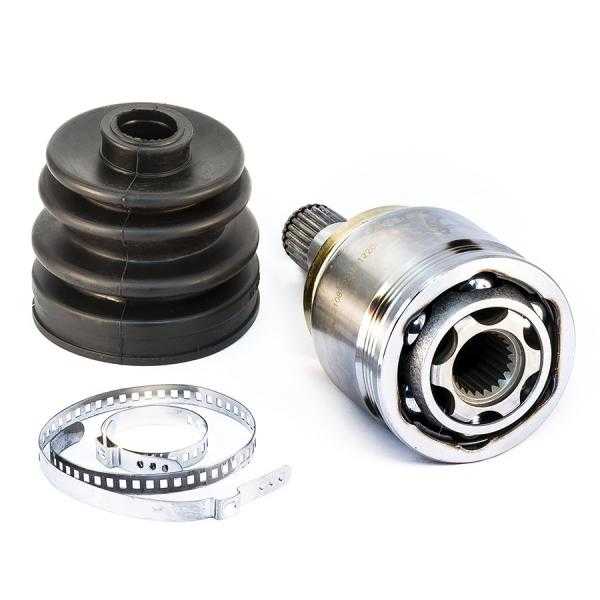

• — Новый ШРУС. Вместе с самой деталью должны поставляться хомут и смазка;
• — Ремонтная яма или специальный подъемник;

— Набор инструмента, включающий в себя плоскогубцы, отвертки, гаечные ключи, головки и т.д.;

Далее мы предлагаем более детально разобрать процесс самостоятельной замены внутреннего ШРУСа. Все работы по замене «гранаты» выполняются только на яме или подъемнике. Связано это с тем, что по другому к данному узлу просто не добраться.

1. В первую очередь требуется провести ряд подготовительных действий:
2. — Зафиксировать ремонтируемое автотранспортное средство. Сделать это можно включив четвертую передачу и плотно затянув стояночный тормоз;
3. — Установить противооткатные башмаки или деревянные клинья под задние колеса;
4. — Снять колесный колпак и открутить ступичную гайку (для этого используйте вороток и соответствующую головку);
5. — Далее необходимо открутить крепежные элементы колеса;
6. — С помощью домкрата вывесить демонтируемое колесо.
7. После того, как ремонтируемый узел окажется в досягаемости, требуется выполнить такие операции:
8. -Открутить шесть крепежных болтов. После этого вся конструкция будет держаться только на одном фланце;
9. — Открутить крепежные болты нижней опоры поворотного кулака;
10. — Провернуть рулевой механизм в крайнее положение, после чего агрегат сам должен выпасть.

Продолжаем работать уже с самим агрегатом: — Снимаем защитный пыльник; — Затем удаляем стопорное кольцо; — Снимаем шарнир. Делаем это аккуратно, чтобы не повредить другие узлы автомобиля; — Проводим диагностику снятого узла; — Устанавливаем новый ШРУС (все операции выполняем в обратной последовательности)

При выполнении монтажа нового ШРУCа стоит обратить внимание на такие моменты: — На конце вала должна быть установлена пластиковая заглушка; — Перед сборкой все узлы промазываются смазкой «Литол-24»; — Стопорное кольцо устанавливается перед непосредственной постановкой узла на автотранспортное средство;

— Привод должен одеваться на шестерню до полной его фиксации. Для этого требуется поработать молотком.

Процесс самостоятельной замены ШРУCа не требует особых умений и знаний, которые необходимы при разборке других узлов и агрегатов автомобиля. Однако если вы не уверены в своих силах, то лучше обратиться в ремонтную мастерскую, где специалисты смогут гарантировать качественное проведение работ.

Что нужно для установки нового ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево — правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

• яма или подъемник;
• молоток, отвертка, пассатижи, домкрат;
• набор ключей или головок;
• слесарные тиски;

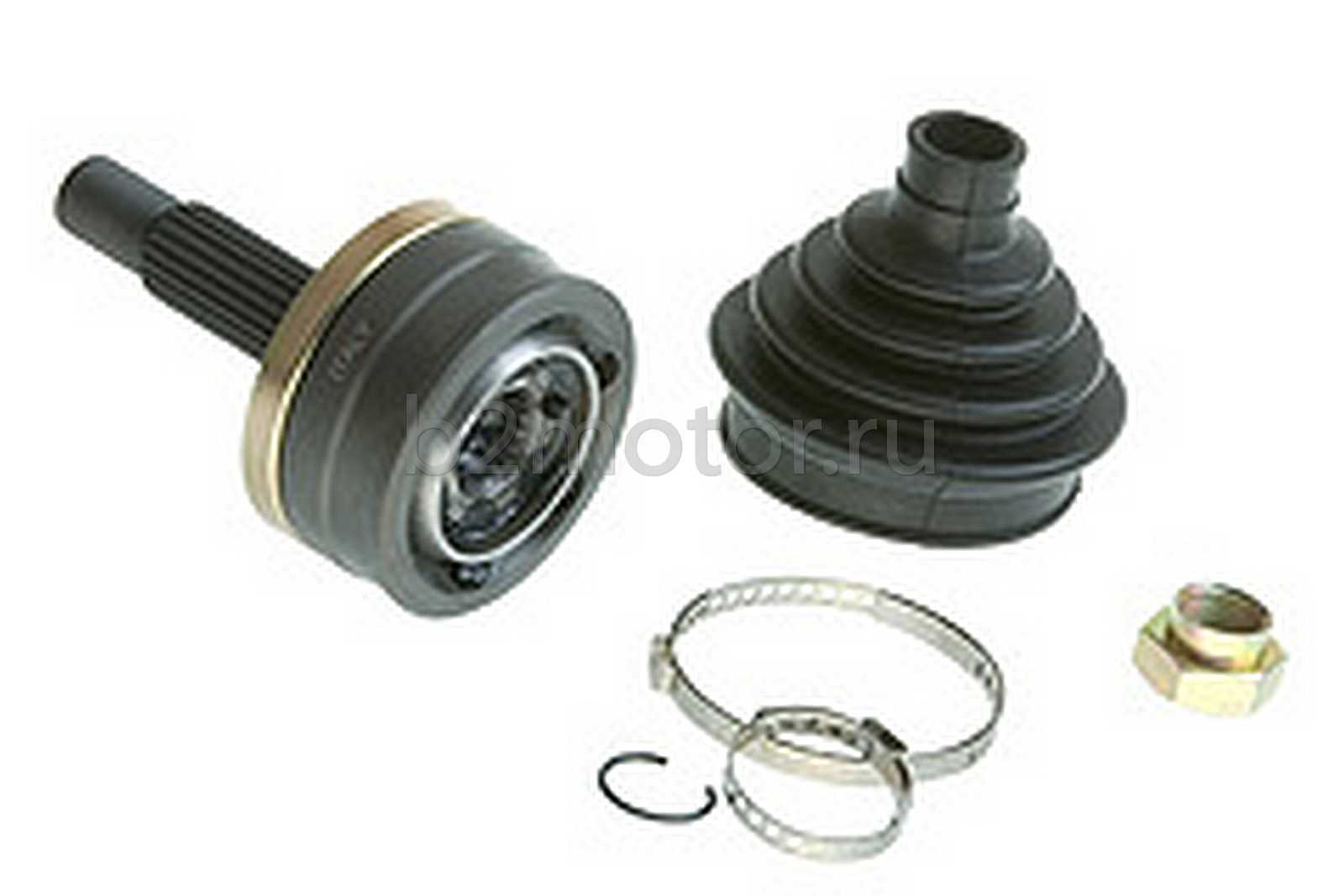

• новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Замена

После всех приготовлений можно начинать процесс замены на ВАЗ 2112 гранаты.

Снятие полуоси

Итак:

• Пожалуй, это самое интересное в процессе .
• Установите автомобиль на ровную площадку, смотровую яму. Установите противооткатные башмаки.
• Для начала снимаем колпак с колеса, если он у вас установлен.
• Теперь необходима помощь напарника. Он должен занять положение за рулем и сильно надавить на педаль тормоза.
• При этом вам следует взять головку на 30 (в некоторых случаях 27 или 32) и большой вороток. Головка надевается на ступичную гайку, которая крепит гранату к ступице (находится посередине колеса) и большим воротком открутить ее.

• Затем можно откручивать колесные болты и снимать колесо.
• Забрызгайте средством для очистки ржавчины шлицевую поверхность шарнира. Чаще всего необходимо дополнительное средство – просто так не выбьешь.
• Когда колесо снято, необходимо освободить ступицу от . Для этого берем подходящую головку и откручиваем два болта крепления шаровой опоры к ступице колеса.
• Когда ступица освободилась от шаровой опоры, можно пробовать вынимать шлицевую поверхность гранаты из ступицы. Снимите полностью ступичную гайку и металлическую шайбу.
• Теперь необходимо взять медную (бронзовую) наставку и молоток, и с их помощью выбиваем шлицы из зацепления. При необходимости добавляем еще WD.
• Когда шлицы вышли из зацепления, отводим стойку в сторону и вынимаем полуось из ступицы.

Замена гранаты

Будут рассмотрены два способа:

Снимаем пыльник с гранаты. Для этого при помощи пассатижей перекусываем хомут крепления и, поддевая отверткой, снимаем пыльник с одной стороны. Выверните его так, чтобы при дальнейшей работе он не мешал.

• Теперь опять потребуется помощь напарника. Ему необходимо крепко держать полуось, чтобы она не выскочила из КПП. Полуось рекомендуется упереть во что-нибудь (обычно или рычаг или стабилизатор поперечной устойчивости).
• Наружную гранату необходимо повернуть шлицами вверх. Таким образом, появляется доступ к внутреннему подшипнику гранаты.
• На внутренний подшипник необходимо наставить медную наставку и ударами молотком сбить гранату. При сбивании полуось необходимо проворачивать, чтобы подшипник сходил равномерно и не заклинил.
• После того, как снят наружный ШРУС, можно приступать к установке нового.

• После извлечения гранаты из ступицы снимается полуось – выдергивается из картера КПП. Под струю масла из коробки подставляется тара, чтобы не пришлось сливать масло. В идеале – в отверстие КПП вставляется специальная пластмассовая заглушка.
• Полуось зажимается в тиски для удобства дальнейшей работы.
• Пыльник снимается с гранаты, но остается закреплен на полуоси. Он выворачивается наизнанку, чтобы не мешал. Если планируется замена пыльника, то он либо срезается сразу, либо снимается после снятия гранаты.

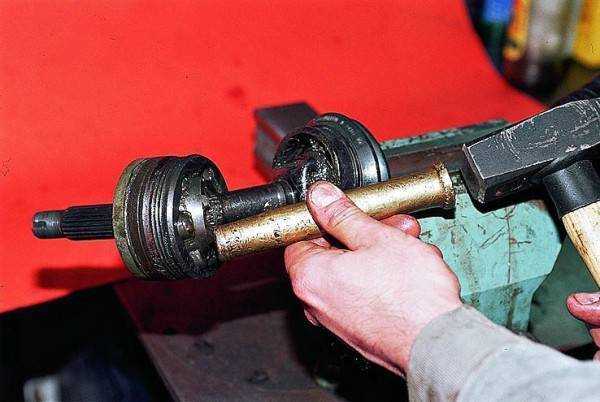

• Снимаем гранату таким же образом, как приведено выше. Наставкой и молотком бьем по подшипнику, и он сходит с полуоси.

• Если меняем гранату, то меняем. Если, к примеру, меняем только порванный пыльник, то делаем следующее.
• Пыльник снимается и надевается новый на полуось.
• Граната тщательно моется кисточкой в бензине, а затем вытирается. После чего необходимо набить туда специальной смазки для ШРУСов.
• Если ставится новая граната, то не забудьте в нее тоже набить достаточно смазки и равномерно ее там распределить проворачиванием подшипника.

• Новая или отремонтированная граната устанавливается на полуось гораздо проще, чем снимается. Один резкий удар молотком через наставку и граната на месте. Опытные слесари даже могут рукой надеть гранату.
• Далее необходимо надеть пыльник на посадочное место в гранате и закрепить его при помощи хомутов. Хомуты для гранат есть специальные (не используйте пластиковые). Металлические хомуты устанавливаются при помощи пассатижей и отвертки.

Теперь полуось ВАЗ 2112 с поменянным наружным шарниром равных угловых скоростей готова к установке на автомобиль!

Установка полуоси на автомобиль

Итак:

Полуось вставляется в картер . Другой ее конец вставляется в ступицу до упора.

• Далее необходимо прикрепить обратно шаровую опору.
• Не забудьте надеть обратно металлическую шайбу и закрутите гайку, крепящую гранату к ступице.
• Установите обратно колесо автомобиля и опустите автомобиль с домкрата на колеса.
• Опять напарник должен нажать на тормоза как можно сильнее. Вы берете вороток и головку, и закручиваете гайку с хорошим усилием!
• Далее необходимо закернить гайку. Это делается молотком и наставкой типа тупого зубила. Делается это для того, чтобы гайка не раскрутилась.

Вот, в принципе и вся замена. Если что-то не понятно в тексте, помните, что вы всегда можете посмотреть наглядное видео, которое покажет все это вживую.

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

• Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.
• С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

• Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
• Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

Выдавливаем съемником наконечник рулевой тяги.

• Откручиваем до конца гайку приводного вала.
• Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.

Инструмент для проведения работ

Заменить шарнир или его пыльник сравнительно несложно, да и каких-либо специализированных приспособлений не потребуется. Все, что понадобиться — это:

• Набор ключей самых распространенных размеров;
• Набор головок (обязательно наличие головки на 30);
• Съемник шаровых шарниров и рулевых наконечников;
• Резиновый или молоток из дерева (киянка), можно и обычный, но с деревянной наставкой;
• Домкрат;
• Нож;
• Средство WD-40;
• Ветоши;

Также потребуется новый ШРУС (если планируется его замена), новый пыльник и крепежные хомуты, смазка типа ШРУС-4 или аналогичную. Запасшись всем необходимым, можно приступать в разборке.

Резюмируем

Как видите работа достаточно простая и под силу новичку в ремонте авто. Самое главное точно определить, какая из гранат изношена.

Цена замены внутренней и наружной гранаты на ВАЗ 2110 от 2000 до 3000 рублей. Такой же ценовой диапазон по замене гранат на других отечественных переднеприводных ВАЗ.

http://mylada.net/remont/zamena-granaty-na-vaz-2110.htmlhttp://fastmb.ru/autoremont/1487-zamena-vneshnego-shrusa-na-2110.htmlhttp://vazweb.ru/desyatka/hodovaya/zamena-vnutrennego-shrusa.htmlhttp://m.etlib.ru/report/1291-zamena-shrusa-vaz-2110http://autorn.ru/vaz/2110/442-zamena-granaty-vaz-2110-2111-2112-svoimi-rukami.html

голоса

Рейтинг статьи

Основные неисправности

К самым распространенным поломкам гранаты можно отнести: выход из строя в процессе загрязнения и по причине износа детали (окончании эксплуатационного срока или брака).

Неисправная граната может сама выдать свое неудовлетворительное состояние в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова. Но в этом случае придется покупать новую деталь, а ведь можно гораздо раньше (на этапе повреждения чехла) заметить неисправность и предотвратить серьезный ремонт.

Существует несколько способов для выявления поломки:

• покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
• вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

ШРУС от попадания в него грязи, выводящей деталь из строя, защищают пыльники. Но их срок работы не вечен, необходим регулярный осмотр этих деталей (каким образом описано выше), чтобы предотвратить более серьезную поломку гранаты.

При эксплуатации автомобиля с неисправным шарниром, он же ШРУС, велика вероятность его разлома пополам. В этом случае транспортное средство невозможно будет использовать. А значит потребуется ремонт и скорее всего (если это случится на дороге) не дешевые услуги эвакуатора.

Рекомендуется своевременно производить замену гранаты, во избежание неприятных ситуаций.

Внутренний ШРУС обойдется в среднем в 1500 рублей, внешний – 1300 рублей. За пыльники попросят около 150 рублей каждый. Замена пыльников обойдется гораздо дешевле.

Замена ШРУСОВ в автосалоне обойдется в 1200 рублей (по 600 рублей за каждый).

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Автомобиль рекомендуется загнать на смотровую яму или эстакады, поставить на ручник, включить передачи и подпереть задние колеса противооткатными фиксаторами для обеспечения безопасности при ремонте.

Вооружаемся следующими инструментами: ключи на 17,19, головка на 30 и 13-17, монтировка, баллонный ключ, вороток, подъемник (домкрат), смазка и плоскогубцы.

Оба шарнира и внутренний, и внешний располагаются на валовом приводе, а значит замена их идентична и суть ее добраться до этого самого привода.

1. Сзади на защите картера выкручиваем две гайки ключом на 19, спереди тоже две, но ключом на 17.
2. Сливаем немного масла (меньше половины) с коробки.
3. С необходимой стороны срываем баллонником колесные болты.
4. Выкручиваем гайку внешней гранаты с помощью головки на 30.
5. Осуществляем подъем транспортного средства посредством домкрата.
6. Снимаем колесо, открутив его перед этим.
7. Находи болты на ступице, крепящие ШРУС и выкручиваем их с помощью ключа на 13 (всего два болта).
8. Отодвигаем ступицу монтировкой от реактивных тяг.
9. Достаем палец гранаты из ступицы, для этого тянем стойку на себя.
10. Убираем в сторону валовый привод.
11. Теперь необходимо вытащить внутренний шарнир из коробки. Для этого открываем капот и используя монтировку, вставленную между деталей, осуществляем ее рывок в сторону коробки. ШРУС должен сдвинуться с места, в противном случае повторяем действие. Как только получилось, опускаемся к арке колеса и извлекаем валовый привод с двумя ШРУСАМИ.
12. Снимаем с шарниров хомуты (большие и малые) защитного чехла. В случае обнаружения повреждения пыльников производим их замену, если состояние удовлетворительное – отодвигаем их в сторону.
13. Молотком с силой ударяем по внутренней обойме внутренней гранаты, добиваясь того, чтобы она слетела. Аналогичны действия повторяем, с другой стороны.
14. С валового привода снимаем старые кольца, одеваем новые и пыльник.
15. Устанавливаем новый шарнир с помощью молотка и смазываем его и пыльник смазкой.
16. С помощью хомутов производим фиксацию защитного чехла на гранате и валу. Со второй деталью проделываем тоже самое.
17. Привод вала забиваем в коробку, предварительно накрутив на ШРУС гайку.
18. Осуществляем сбор запчастей в обратной последовательности.

Снятие и замена передних приводов на ВАЗ 2110,2111, 2112

Здравствуйте, сегодня мы расскажем, как самостоятельно можно снять и заменить передние привода на ВАЗ 2110,2111, 2112. Если при повороте руля в крайнее положение в движении издается хруст со стороны колеса, то значит Вам нужно менять ШРУC.

Вспомните не ударялись ли в последнее время нижней частью автомобиля обо что-то, ведь если у Вас не установлена защита двигателя, то вполне возможно, что погнулся привод, а от него разбился один из ШРУСов, а может и оба, в любом случае даже для замены ШРУСа удобнее будет, если привод будет снят.

Во время замены приводов коробка передач должна находится в нейтральном положении.

Перейдем к процессу снятия привода. Для начала расконтриваем гайку ступицы

После этого откручиваем ее при помощи рычага и снимаем колесо.

Теперь снимите тормозной суппорт, чтобы он не мешал (главное, чтобы он не висел на тормозном шланге, подвесьте его за пружину)

Далее откручиваем до конца гайку ступицы, откручиваем поворотный кулак и вынимаем ШРУС из ступицы

Прежде чем высовывать ШРУС из коробки передач, нужно слить масло из МКПП.

После этого цепляем внутренний ШРУС монтировкой или чем-то еще и вынимаем его из коробки

Если Вы собираетесь снимать сразу 2 привода, то сначала вставьте ШРУС с одной стороны, а потом снимайте ШРУС с другой стороны, чтобы валы были все время зафиксированы

Перед установкой нового привода в сборе или с замененными ШРУСами одеваем стопорное кольцо на ШРУС и через доску вбиваем его в МКПП

Собираем все в обратной последовательности и при необходимости проделываем ту же операцию с другой стороны.

Рекомендуем почитать

Естественно, что регулятор холостого хода (РХХ) отвечает за холостые обороты мотора, с его помощью поддерживаются оптимальные обороты, нужные при .

Ознакомимся с процессом замены шаровых опор на автомобилях ВАЗ 2107. Чтоб заменить шаровую опору, потребуется поставить автомобиль на подъемник или .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Если использующееся для автомобиля топливо хорошее, то проводить замену топливного фильтра потребуется при пробеге в 20-30 тысяч километров. Сегодня, .

Чем наружный ШРУС отличается от внутреннего?

Как оказывается, для того, чтобы обеспечить успешное движение автомобиля, одного ШРУСа на каждое из колес — слишком мало. Для правильного функционирования всего привода, необходимо чтобы их была пара. Визуально можно заметить, что внутренний ШРУС, является гораздо больше по своим размерам, нежели ШРУС наружный. Кроме этого, он еще и стоит на гораздо дороже. Следовало бы отметить то, что особенности конструкции, а также механизм передачи вышеупомянутого вращательного движения, поступаемого от вала редуктора на ведущие колеса требует того, чтобы на пути было сразу-же два шарнира и это как минимум.

Именно тот ШРУС, который передает вращение к валу от трансмиссии, будет называться внутренним, он намного больше по размерам, по этому отличить его от наружного — не составляет труда. Наружный ШРУС, в свою очередь, необходим для того, чтобы вращать ступицу колеса и по этому, в нем и предусмотрены посадочные шлицы. Меньшим в габаритах его вынуждает делать отсутствие приемлемого количества свободного пространства. По сути своей, одна только эта, не самая значимая особенность, их размеры, а также цена, представляет собой тот нюанс, который делает наружный и внутренний ШРУСы — совершенно разными.

Авто и мотоКомментировать

Необходимые запчасти для замены ШРУС на ВАЗ 2110

На каждом авто установлены две гранаты: внутренняя и внешняя. Первый шарнир передает вращение на вал от КПП, второй – на ступицу от вала. В зависимости от объемов ремонта вам могут потребоваться:

• внутренний шарнир (артикул 302315, 2108-2215056);
• внешний шрус (артикул 3107K, 2110-2215012);
• вал привода передних колес (артикул 2110-2215070, 21100221507000);
• чехол (артикул 2110-2215068, 21100221506800, 2108-2215068);
• буфер (артикул 2108-2215073-01);
• фиксатор шарнира (артикул 2108-2215086);
• стопорное кольцо внутреннего шарнира (артикул 2108-2215104, 21080221510400, 2121-2215084);
• упорное кольцо (артикул 2121-2215082);
• хомут (артикул 2108-2215034Ч, T-00040, 2108-2215036, 2108-2215034-31, 2108-2215034);
• защитное кольцо (артикул 2108-3103060, 21080310306000).

Внимание! Приобретать новый шарнир лучше по старой гранате, так риски покупки неправильной детали будут сведены к нулю. За шрусом лучше отправиться в проверенный магазин

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Третий тип

Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

Где расположен внутренний шрус Ваз 2110

Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.

Расположение внутреннего и наружнего Шруса Ваз 2110 обозначено стрелочками
