Датчик температуры охлаждающей жидкости ваз 21083, 21093, 21099, инжектор

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Место расположения датчика ОЖ в ВАЗ 2109

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

1. При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
2. Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
3. Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
4. Установите обратно провода датчика.
5. Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
6. Выключите мотор. Снимите провода с контактов датчика.
7. Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.

Как понять, что есть неисправность

Признаки неисправности:

1. Плохо заводится холодный двигатель. Подобная ситуация характерна для автомобилей оснащенных карбюраторными двигателями. Например, на ВАЗ-2109 карбюратор заводится и сразу глохнет. Чтобы холодный мотор нормально работал, требуется «подгазовка». Многие спрашивают, почему подобное происходит. Все достаточно просто — датчик передает на контроллер неправильные показания.
2. Плохо заводится прогретый двигатель. Датчик может передавать заниженные показатели. Чтобы запустить холодный мотор, нужно больше топлива. В свою очередь, в прогретый движок будет поступать слишком много бензина. Также может появиться ошибка P0172 «Богатая смесь». Она характерна только для машин, оснащенных инжекторными движками.
3. Вентилятор беспорядочно работает. На первый взгляд может показаться, что с мотором все в порядке, но резко происходит включение вентилятора. При этом датчик температуры начинает показывать хаотичные показания. Например, температура повысилась на 2 градуса, а ДТОЖ показывает, что на все 10.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится датчик температуры охлаждающей жидкости? Он располагается в выпускном патрубке головки блока цилиндров, более подробно смотрите на фото ниже:

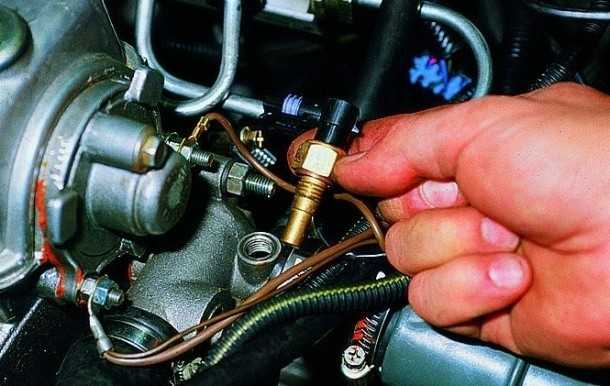

Примечание! На фото в руке у человека находится сам датчик, а красной стрелкой указано отверстие, в которое он устанавливается!

Когда нужно менять датчик температуры охлаждающей жидкости? Он подлежит замене, при: • А так же при неисправности датчика, будет нарушена работа самого двигателя, а именно будет затруднен его пуск в холодную погоду.

• А в слишком теплую погоду, когда двигатель у автомобиля нагреется до высокой температуры, при неправильной работе датчика, двигатель может потерять свою мощность, а так же со всем этим может увеличится расход топлива.

Как заменить датчик температуры охлаждающей жидкости «ДТОЖ», на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва из радиатора охлаждения двигателя, слейте всю охлаждающую жидкость. (Как слить жидкость из радиатора, вы сможете прочесть на нашем же сайте, в статье: «Замена охлаждающей жидкости»)

2) Далее отсоедините клему «-», с аккумуляторной батареи, для того что бы избежать короткого замыкания при работе с датчиком. (Как отсоединить клему «-», см. в статье: «Замена аккумулятора», в пункте «1»)

3) Следом отсоедините колодку проводов, которая подсоединяется к датчику.

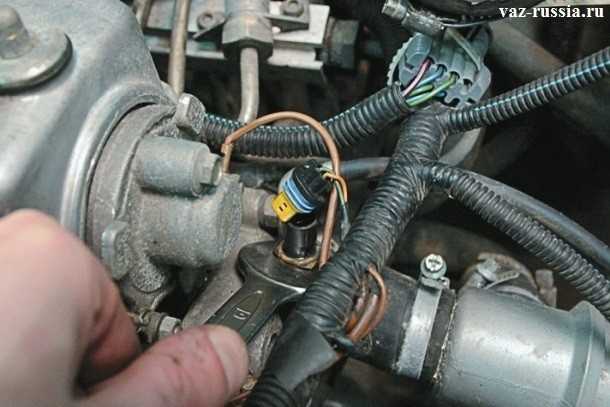

4) Затем когда колодка проводов будет отсоединена, воспользуйтесь гаечным ключом, и при помощи него полностью выверните датчик.

5) И после чего извлеките датчик из отверстия, которое находится в выпускном патрубке головки блока цилиндров.

Примечание! На датчике температуры охлаждающей жидкости присутствует уплотнительная прокладка, поэтому при снятие датчика старайтесь ее не терять, потому что ее так же можно будет установить на новый датчик, в случае ее отсутствия на нем!

Установка: 1) В самом начале установите новый датчик температуры охлаждающей жидкости, в отверстие выпускного патрубка, и после чего заверните его при помощи гаечного ключа, до упора.

2) Теперь после установки датчика, подсоедините к нему колодку проводов.

3) А после чего залейте охлаждающую жидкость в радиатор, пользуясь для этого все той же статьей, по «Замене охлаждающей жидкости».

4) И в завершение операции, в обратном порядке снятию, подсоедините клему «-» к аккумулятору.

Проверка датчика температуры охлаждающе жидкости, на работоспособность:

Примечание! При проверке датчика на работоспособность, обязательно запаситесь мульти-метром, потому что без него проверка будет просто невозможна!

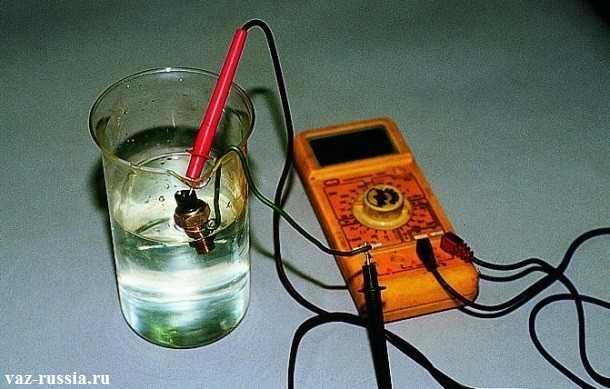

1) Для того что бы проверить датчик на работоспособность, снимите его сперва с автомобиля, а после снятия, поместите его в какую ни будь емкость, которая заранее будет наполнена охлаждающей жидкостью.

Примечание! В виде сосуда можно использовать что угодно, но самые часто используемые вещи в народе, это любой ненужный чайник, или же большая кружка!

2) Далее когда сосуд подготовлен, нагрейте в нем охлаждающую жидкость, до определенной температуры, и после чего в опустите в него датчик, к которому будет заранее подключен мульти-метр. (см. фотографию в самом низу статьи, там будет приведена таблица, в которой будет указано значение температуры, и показания мульти-метра, которые при этой температуре должны быть!)

Примечание! Что бы более точно убедится работает датчик или нет, то в таком случае нагревайте охлаждающую жидкость при различных значениях температуры!

Фотография таблицы, о которой говорится в статье: • Вот по этой таблице, вы и должны мерить сопротивление датчика что бы понять работает он или нет.

Примечание! Левый столбик в таблице указывает на температуру охлаждающей жидкости, а правый столбик указывает на значение, которое должно у вас будет появится на мульти-метре, после того как вы опустите датчик в сосуд с охлаждающей жидкостью!

Vaz-Russia.ru

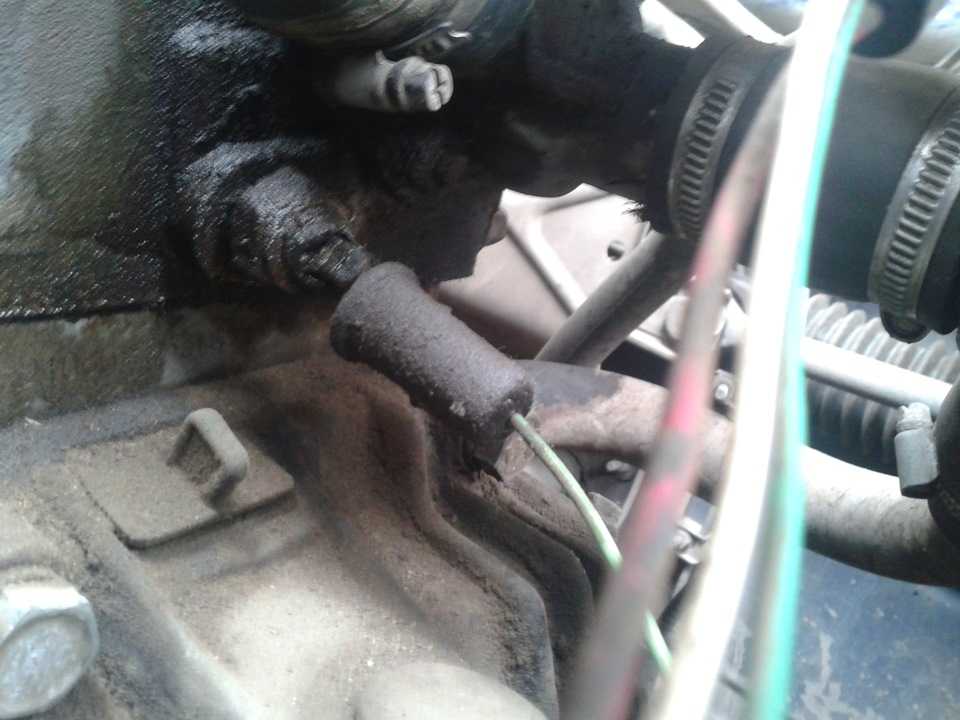

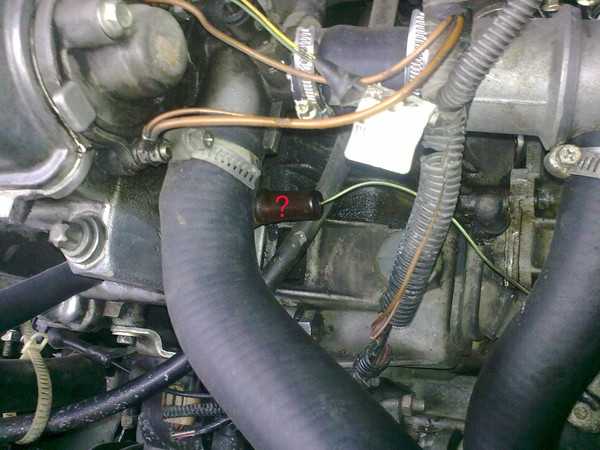

Откуда идет провод температуры. Оторвал провод от датчика температуры охл

Ваз 2109 инжектор 2003 г.в. оторвал провод от датчика температуры охл. жидкости.потянул за провод (один зеленый) и оторвал его, а откуда он идет хрен его знает) все перерыл так и не нашел. помогите плз.Откуда идет провод температуры.

Посмотри под термостатом должен стоять, загляни под него.

Сергей, я знаю где датчик, я оторвал провод, я не знаю куда идет сам провод. он один зеленый

Он должен идти на приборку

Сергей, чел, понимаешь я знаю для чего этот датчик, попробую описать ситуацию: хотел заменить датчик, оторвал провод и в итоге у меня остался штекер с проводом 50 см.(примерно) а другого конца я не вижу и где его рыть не знаю

Кирил, так я же и говорю он должен приходить на панель приборов, где у тебя стрелка температуры. Сейчас попробую схему найти на твой апарат и точно скажу в какой разъём и на какую ногу.

Кирил, а какой у тебя ЭБУ стоит?

Кирил, Вобщем нарыл вот что от датчика провод должен приходить на монтажный блок разъём Ш7 нога 8, уходит с монтажного блока с разъёма Ш4 нога 17 на приборную доску на белый разъём нога 2. Судя по схеме цвет провода по всей длинне не изменяется «зелёный с белым». Пробуй прозванивать.

Сергей, Спасибо большое, сделал:)) все работает!

Кирил, чё сделано то было, напиши…

Сергей, провод который с монтажного блока идет (зелёный с белым) нашол, а там и обрыв провода нарыл, все перемотал и все работает:)

Источник

Порядок замены охлаждающей жидкости на ВАЗ 2109-2108

Итак, первым делом необходимо открутить пробку в расширительном бачке, чтобы сбросить давление в системе — это позволит стекать тосолу или антифризу быстрее:

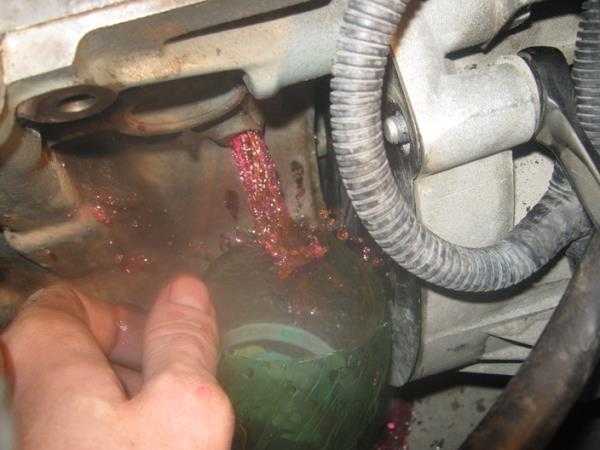

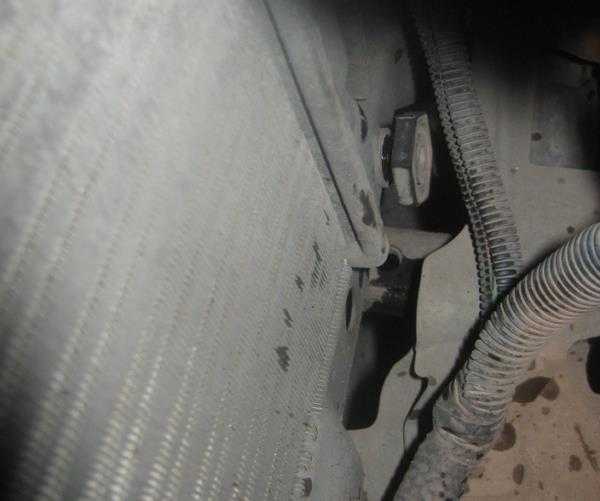

Затем надеваем тонкий шланг на выход краника радиатора, который находится в нижнем правом углу и отворачиваем кран:

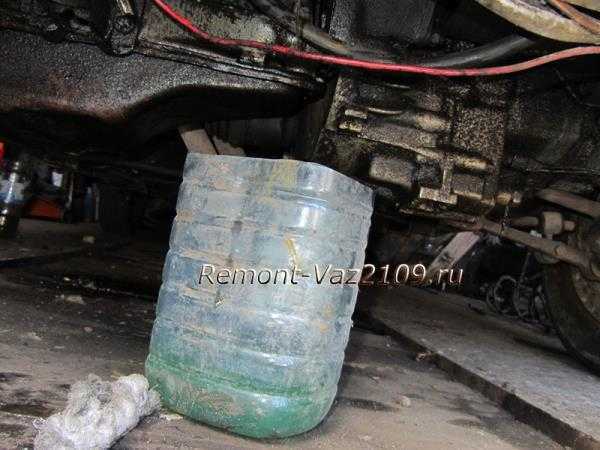

И  то же время опускаем конец шланга в емкость для слива. Лично я сделал это следующим образом:

В это же время можно сразу откручивать пробку в блоке двигателя ключом на 13:

И подставив еще одну емкость, ждем того момента, пока вся охлаждающая жидкость не стечет из блока и радиатора охлаждения:

Если тосол или антифриз вытекает из системы очень грязный, имеет следы ржавчины и прочих частиц, то необходимо несколько раз промыть систему охлаждения, заливая в нее обычной воды и сливая обратно. Проделывать эту процедуру необходимо до тех пор, пока вода не будет выходить чистой!

Затем можно закручивать обратно пробку блока:

Также закрывать кран радиатора и можно приступать к заливанию нового антифриза в систему ВАЗ 2109-2108.

Делать это необходимо тонкой струйкой без резких движений, чтобы не образовалась воздушная пробка. Иначе потом придется ее выгонять, открыв пробку расширительного бачка и с поднятой «мордой» сильно прогазовать на прогретом двигателе.

После того, как новая ОЖ залита в систему до отметки в расширителе MAX, закручиваем пробку бачка и заводим мотор. Пускай работает до тех пор, пока не сработает вентилятор охлаждения радиатора. Затем можно заглушить мотор и после длительной стоянки проверить уровень жидкости в бачке снова. Если он опустился ниже отметки MAX, необходимо долить до необходимой черты!

Не знаю почему, но даже многие опытные владельцы ездят на своих машинах более 100 000 километров и ни разу за этот период не производят замену тосола или антифриза (в зависимости от того, что залито). На самом же деле, эту жидкость необходимо менять через каждые 2 года или пробег автомобиля в 45 000 км, смотря что из этого наступит ранее.

Если не менять охлаждающую жидкость своевременно, то в каналах блока и ГБЦ может раньше времени появиться коррозия и ресурс двигателя, разумеется, сократится. Особенно это касается головки блока цилиндров. Мне довольно часто приходилось разбирать моторы, и смотреть на съеденные коррозией каналы охлаждения в ГБЦ. После такой  картины становится страшно за свою машину и уже точно не будешь забывать менять тосол вовремя.

Итак, ниже приведу более подробный отчет по выполнению этой работы, а также представлю список необходимого инструмента:

1. Головка на 10 и 13
2. Трещотка
3. Отвертка крестовая
4. Ключи на 13 и 17 (при условии, что у вас 2111-двигатель и придется снимать модуль зажигания)

Выше уже сказал, но лучше еще раз повторюсь. Если у вас двигатель 2110-2112, то пробка для слива тосола, которая находится в блоке, свободна и ее можно без всяких проблем. Если же модель мотора 2111, то там установлен модуль зажигания, соответственно его придется сначала снять. Вот его местонахождение(ниже 4-го цилиндра):

После того, как он снят и отведен в сторону, во избежание залития антифризом, можно приступать к дальнейшей работе. Откручиваем переднюю часть защиты картера двигателя, чтобы можно было подставить емкость под сливное отверстие радиатора.

Теперь откручиваем пробку расширительного бачка, далее пробку в блоке двигателя и радиаторе, разумеется, что предварительно нужно подставить под каждое сливное отверстие емкость нужного объема.

Вот пробка в блоке после откручивания:

А вот на радиаторе:

Стоит отметить, что во время слива охлаждающей жидкости на ВАЗ 2110-2112, автомобиль должен находиться на ровной плоской поверхности. После того, как весь тосол стечет, можно закручивать на место пробку в блок цилиндров и  радиатор. Далее можно приступать к замене ОЖ. Чтобы избежать возникновения воздушной пробки в системе охлаждения, предварительно отсоедините шланг подачи жидкости к дроссельному узлу, который показан на фотографии ниже:

И заливая антифриз в расширительный бачок, нужно лить до тех пор, пока он не польется из этого отсоединенного шланга. Затем одеваем его на вывод и закручиваем хомут. Далее доливаем до необходимого уровня, и закручиваем пробку бачка.

Заводим мотор и даем ему нагреться до тех пор, пока не сработает вентилятор охлаждения радиатора. Ждем, когда машина полностью остывает (на утро после замены) и смотрим на уровень жидкости в расширителе.

Если он ниже нормы, то необходимо долить необходимое количество.

Источники

• http://www.avtorem.info/sovety/tosol-ili-antifriz—delaem-pravilny-vybor.html
• http://remont-vaz2109.ru/zamena-oxlazhdayushhej-zhidkosti-instrukciya/
• http://zarulemvaz.ru/zamena-oxlazhdayushhej-zhidkosti-na-vaz-2110-2112/

Проверка неисправностей ДТОЖ

В ряде ситуаций выявить причину неисправности позволяет визуальный осмотр на предмет коррозийных отложений вокруг зажимов. Их неплотного прилегания, трещин в корпусе и утечки через датчик охлаждающей жидкости.

В остальных случаях ДТОЖ необходимо проверять:

При возникновении в памяти электронного БУ соответственного кода неполадок;

При затруднении запуска, нестабильном функционировании и остановке мотора на холостых оборотах;

При увеличении топливного расхода и повышении содержания СО в составе выхлопа;

При постоянном указании контрольной лампы на перегрев двигателя.

Чаще всего проверить работоспособность датчика возможно только измерением таких его параметров, как напряжение и сопротивление. Данные манипуляции удобнее осуществлять при снятом датчике, поместив его в воду и последовательно изменяя ее температуру. При прогревании мотора напряжение должно плавно изменяться в диапазоне от трех до одного или 0,5 вольт в течение пяти минут.

Прежде чем проверять ДТОЖ, необходимо проконтролировать исправность и состояние охлаждающей системы двигателя:

Проверка герметичности радиаторной крышки: при недостаточной герметичности в систему охлаждения попадает воздух, что приводит к перегреву двигателя и некорректным показаниям температурного датчика;

Проверка состава ОЖ: обычно в состав охладителя входит вода и антифриз в равных пропорциях, однако состав должен быть соответствующим рекомендациям производителя.

Проверка состояния ОЖ: если обычная охлаждающая жидкость используется больше 3 лет, а долговечная – больше 5 лет, а также при появлении признаков загрязнения, хладагент лучше заменить;

Проверка исправности вентилятора: работоспособный вентилятор (а также термовыключатель или термостат, в случае если они предусмотрены системой охлаждения) позволяет избежать перегрева мотора.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

1. Расположение
2. Неисправности
3. Проверка
4. Замена

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и головкой блока цилиндров. Устройство имеет два контакта, один из которых служит для показаний ЭБУ, а второй обеспечивает включение вентилятора.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
• Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
• Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Возможные неисправности датчика

Ваз 2109 охлаждающая жидкость

Датчик температуры, как правило, устанавливается между головкой блока цилиндров и термостатом. Он имеет два контакта. Каждый из них выполняет свою определенную функцию. Так, первый нужен для дачи показаний блока управления. С помощью второго включается вентилятор.

Основным назначение датчика является охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь. Однако в некоторых случаях датчик плохо функционирует. Рассмотрим возможные неполадки:

• ​ Электрический контакт, расположенный внутри датчика порван, либо на нем есть небольшая трещинка. В первом случае – датчик полностью перегорает. Во втором – он продолжает работать, но из-за слабого контакта он дает неправильные или неточные данные.
• ​ Нарушение изоляции. Если проводки плохо заизолированы, то это может привести к небольшому замыканию, и как следствие – датчик сгорает.
• ​ Обрыв проводов рядом с датчиком. В результате этого датчик теряет возможность воздействовать на вентилятор. Поэтому второй не включается, когда ему нужно. В итоге – перегрев автомобиля.

При этом, машина может некоторое время работать и без датчика. Не получив ответа от него, компьютер автоматически впрыскивает жидкость с нулевой температурой в систему. В летнее время будет слабо заметен отказ работы датчика. Однако зимой эта проблема очень даже ощутима – в мороз запуск будет очень затруднен.

Признаки неисправностей

Ваз 2109 охлаждающая система

О том, что нужен новый датчик, «говорят» такие признаки:

• ​ Вентилятор охлаждения может включиться в любое время, даже если двигатель не перегрет. Хотя он должен работать только в том случае, когда это нужно, то есть при перегретом моторе.
• ​ Сложно завести машину, когда мотор горячий. Система охлаждения должна регулировать температуру, однако из-за неисправного датчика она не получает сигнала замены.
• ​ Машина тратит намного больше топлива, чем это было раньше. Просто она перегружается, продолжая ездить с горячим мотором. Собственно, для этого она и тратит лишний бензин.

Демонтаж и установка термостата Калины на примере 1,6 8-клапанного мотора

Для начала работы нам нужно подготовить рабочее пространство для того, что бы можно было подобраться ко всем трубкам и датчикам которые нам придется выкрутить.

Откручиваем пробку заливной горловины, затем снимаем пластиковый кожух с верхней части двигателя:

После этого необходимо сделать доступ к термостату Калины более свободным. Для этого нужно снять корпус воздушного фильтра, подробнее об этом читайте здесь . Затем  стоит иметь ввиду, что нам нужно будет откручивать другие патрубки, а следовательно необходимо открутить еще одну большую трубку, которая соединяет воздушный фильтр и дроссельный узел.

И сразу же можно посмотреть на состояние хомута и поменять если это нужно:

Теперь, для того, что бы понести минимальные потери охлаждающей жидкости, нужно выкачать весь тосол или антифриз из двигателя. Сейчас я покажу самый быстрый и простой способ, как это сделать. Отсоединяем шланг подвода жидкости к дроссельному узлу, что бы не запутаться, это тот который ближе к тросику:

Затем нам понадобиться компрессор, предварительно подключенный к прикуривателю или клеммам аккумулятора в зависимости от типа проводов. После чего накручиваем конусообразную насадку на конец компрессора и засовываем в шланг подвода жидкости к дроссельному узлу (отмечено синей стрелкой), а на штуцер дроссельного узла надеваем похожий по размеру шланг, а другой конец пойдет в канистру с остатками старого антифриза.

Но мой совет использовать пустой, что бы потом просто все вылить в расширительный бак для того, что бы после смены термостата и прокачки узла, залить все то же что и было выкачено, а не прокачивать и не доливать.

Нужно учитывать то, что мы выкачали ОЖ из рубашки охлаждения двигателя минуя радиатор(малый круг), а значит жидкость осталось на большом кругу, поэтому, при отсоединении патрубков от термостата, нужно будет 2 из них, которые идут от и к радиатору, при снятии примотать так, что бы их концы смотрели вверх. В таком случае жидкость не вытечет.

И также отсоединяем штекер питания датчика, и теперь можно приступать к снятию самого термодатчика.

Сам же термостат крепится двумя болтами по диагонали, которые необходимо выкрутить:

После того как открутили 2 болта, аккуратно тянем термостат в сторону аккумулятора и все Сбор в обратном порядке!

Прокачка охлаждающей жидкости

После того, как все собрано в обратном порядке выполняем следующие действия для прокачки ОЖ.

1. Заводим машину и ждем пока машина разогреется до температуры 90-94. Включится 1 вентилятор.
2. Ждем ждем температуру 100-105 — включится 2-ой вентилятор
3. Ждете 4-5 секунды и глушите машину. Вентилятор все еще будет работать, для того, что бы охладить двигатель. В момент температуры 85-89 — термостат начинает работать, пиком является 102 градуса. В этот момент клапан полностью открываться и начинает прогонять воду по большому кругу.
4. Откручиваем крышку заливной горловины в период работы вентилятора, затем сразу закрываем.
5. Дожидаемся пока вентилятор полностью выключится и затем открываем крышку еще раз и сразу вода уйдет вниз. Доливаем до отметки MAX (то что выкачали) и все. На этом работа окончена.

От себя могу сказать: Брать термостат и ДТОЖ фирмы Лузар. Работает на ура температуру держит рабочую 81-90. Думаю, данная статья научит Вас с умом подходить к обслуживанию своего автомобиля. С вами был, один из читателей данного блога — Vertass.  Всем ни гвоздя, ни жезла.
