Регулировка натяжения цепи на ВАЗ 2107
В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.
Когда нужна регулировка натяжения цепи?
- если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
- если цепь была снята, или двигатель ремонтировался.
- перед тем, как должна быть произведена регулировка клапанных зазоров;
- после того, как поменяли успокоитель или натяжитель.
- подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.
Чем опасна несвоевременная подтяжка?
Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.
Какой инструмент потребуется для натяжения?
- простой рожковый ключ на 13;
- рожковый ключ для проворачивания коленвала на 38;
- трубчатый ключ на 10 для снятия крышки головки блока.
Последовательность необходимых операций:
1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика
2. Затем нужно снять рычаг с тягами.
3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.
4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

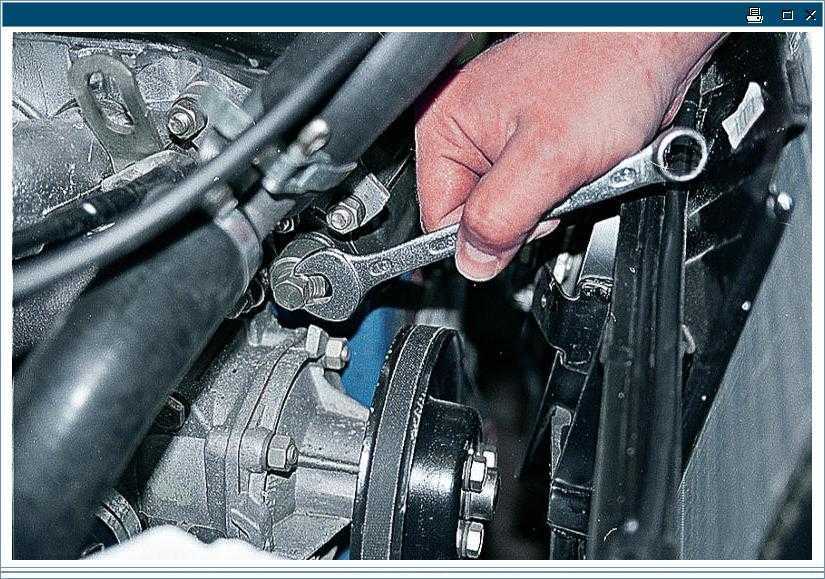

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.
6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.
7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».
8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.
9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.
Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.
10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.
Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.
натяжитель цепи
Тема статьи – механический натяжитель цепи нива. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.
Как заменить натяжитель цепи ГРМ на ВАЗ 2101-ВАЗ 2107?
Снятие: 1) Для начала отверните две гайки, которые крепят натяжитель цепи к двигателю.
2) После чего снимите натяжитель цепи с двигателя автомобиля.
Примечание! Между натяжителем цепи и двигателем располагается уплотнительная прокладка, снимайте ее аккуратно, не повредите ее! (О том как выглядит уплотнительная прокладка, см. в самом низу статьи, в рубрике « Для новичков! »)
Установка: 1) Для начала зарядите новый натяжитель цепи. (О том как зарядить натяжитель цепи, см. в статье «Как зарядить натяжитель цепи на ВАЗ?»)
2) Затем установите его на место, в обратном порядке снятию.
3) Теперь проверните коленчатый вал по часовой стрелке, для того что бы натянуть цепь «ГРМ». (О том как провернуть коленвал, см. в статье «Установка поршня четвертого цилиндра в положение ВМТ», в пунктах «1-2»)
Примечание! В статье на которую дана ссылка в пункте «3», перейдя по ней там нужно будет ещё выставить метки, но если вы заменяете лишь натяжитель цепи то никакие метки вам выставлять не нужно, всего лишь проверните коленвал на «1-1.5» оборота и всё!
4) После того как вы завершите проворачивать коленвал, немного ослабьте колпачковую гайку, для того что бы разрядить натяжитель разрядился.
Примечание! Когда натяжитель цепи разрядится, вы услышите щелчок и только после этого закрутите гайку натяжителя цепи обратно!
Важно! 1) В случае деформации уплотнительной прокладки которая стоит между двигателем автомобиля и натяжителем, замените ее на новую! (Если вы не понимаете о какой уплотнительной прокладки идёт речь, то в таком случае смотрите рубрику: «Для новичков!»)
Для новичков! Вопрос: Как выглядит уплотнительная прокладка натяжителя цепи? Примечание: Уплотнительная прокладка располагается между натяжителем цепи и двигателем! Ответ:
Натяжитель цепи ваз 2101 автоматический mts0171
Самовывоз, Почта РФ, Курьером, Логистическая компания
Натяжитель цепи ваз 2101 автоматический mts0171 Trialli.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Гидронатяжитель цепи ГРМ ВАЗ 21214
Самовывоз, Почта РФ, Курьером, Логистическая компания
Натяжитель цепи ВАЗ 2101 автоматический MTS0171
Башмак натяжителя цепи ВАЗ 2101 7207
Самовывоз, Почта РФ, Курьером, Логистическая компания
BALZAP 7207 башмак натяжителя цепи ваз 2101
Самовывоз, Почта РФ, Курьером, Логистическая компания
Herzog Натяжитель цепи ГРМ для двигателя 2101,21011,210.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Натяжитель цепи ВАЗ-2101 автомат. «Пилот» (Ро.
Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555
Самовывоз, Почта РФ, Курьером, Логистическая компания
Резинотехника успокоитель цепи ваз 2101-2107 в сборе в.
Наш магазин работает ежедневно по адресу: Россия, Москва, ул. Верхнелихоборская, 8А ( м. Верхние Лихоборы, 3 минуты пешком.) с 9-18 без обеда, в субботу с 10-14, воскресенье выходной. Работаем с физическими и юридическими лицами. Доставка по Москве компаниями: Доставист.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Натяжитель цепи Иж
Самовывоз, Почта РФ, Курьером, Логистическая компания
Успокоитель цепи ВАЗ 2101-07
Башмак натяжителя цепи ВАЗ 2103 21030100609082
Самовывоз, Почта РФ, Курьером, Логистическая компания
LADA башмак натяжителя цепи ваз 2103
Натяжитель цепи ГРМ 2101-21074,2121 Производитель: LADA Артикул: 21011006060
Самовывоз, Почта РФ, Курьером, Логистическая компания
Натяжитель цепи ГРМ 2101-21074,2121 LADA 21011006060
Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555
Самовывоз, Почта РФ, Курьером, Логистическая компания
Резинотехника 10555 успокоитель цепи ваз 2101-2107 в сб.
Наименование: Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82, Производитель Lada, Категория: Автозапчасти
Самовывоз, Почта РФ, Курьером, Логистическая компания
Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82
Башмак натяжителя цепи ВАЗ 21214 21214100609002
Самовывоз, Почта РФ, Курьером, Логистическая компания
LADA 21214100609002 башмак натяжителя цепи ваз 21214
Наименование: Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-1006098-00, Производитель Lada, Категория: Автозапчасти
Самовывоз, Почта РФ, Курьером, Логистическая компания
Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-100.
Цепной привод ГРМ на ВАЗовской «классике» хоть и считается надёжным, но и он по мере эксплуатации автомобиля нуждается в ремонте и замене элементов. О необходимости ремонта свидетельствуют характерные признаки, а работу можно провести своими руками без посещения автосервиса.
Основные элементы натяжительной системы цепи ГРМ
Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.
Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов
Разберёмся с ними подробнее.
Ограничительный палец цепи ГРМ
Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.
Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой
Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ
Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см
Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.
О натяжителях цепи ГРМ
О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.
Натяжители механические

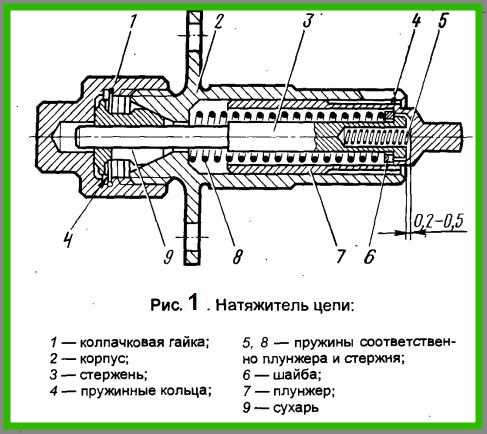

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.
Главным элементом механического натяжителя является плунжерная пружина
Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.
Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции
Натяжители автоматические
Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.
Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка
Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.
Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее
Натяжители гидравлические
Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.
Масло подаётся в гидравлический натяжитель по специальному армированному шлангу
Успокоитель цепи ГРМ
Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.
Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах
Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.
Натяжитель цепи семейства нива.
Механический натяжитель цепи. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.
Несколько вариантов того, с чем я встречался:
- холодная погода, около 20 градусов мороза, заводится двигатель. Моторное масло холодное и густое. Жутко гремит цепь и наконец то перескакивает на 6 зубов (как показало вскрытие), занавес для двигателя опустился.
- нормальная погода. На холостых оборотах «свистят» гидрики «журчит» цепь, просто элементарно не хватает давления масла.
- внедорожные условия. Машина боком на горе, масло отливает от маслоприемника. Первый на очереди, кому его не хватает – гидронатяжитель и гидроопоры. Движок начинает издавать предсмертные хрюкания.
Механический натяжитель цепи. Основные производители.
На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.
Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.
Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.
Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.
Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.
Натяжитель цепи. Установка.
При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.
Статьи в тему: цепь ГРМ
Ремонт и замена натяжителя цепи ВАЗ 2106
Натяжитель цепи ВАЗ 2106 — это важный элемент двигателя, который должен работать без сбоев. Однако, со временем натяжитель может изнашиваться и требовать ремонта или замены.
Первым знаком проблемы может стать появление скрипучих звуков из-под капота, а также нестабильная работа двигателя. Если вы обнаружите подобные симптомы, то скорее всего придется заменить натяжитель цепи.
Перед тем, как начать замену, необходимо убедиться в том, что новый натяжитель идеально подходит для вашего автомобиля
Другое важное условие — использовать качественные запчасти и инструменты. После того, как вы закрепили новый натяжитель, не забудьте проверить его работу
Если же проблемы с натяжителем еще не настали, но вы хотите предотвратить их возможное появление, то необходимо регулярно проверять его состояние. Это можно сделать при проведении техобслуживания автомобиля.
Для чего осуществляется замена устройства
При продолжительной эксплуатации натяжитель цепи ВАЗ 2107 ослабевает(пружинка теряет свою упругость), что приводит к неправильной работе устройства. Это отражается негативно на работе двигателя, так как постепенно происходит смещение фаз газораспределения, что способствует повышенному разогреву и износу деталей цилиндро-поршневой группы.
Если выполнить натяжку цепи уже не представляется возможным, то возможно пора производить замену самой цепи или одного или обоих башмаков, но возможно, пришел в негодность только натяжитель цепи ВАЗ 2107 и получится обойтись только его заменой, без дорогостоящего ремонта. В материале рассмотрим вопрос о том, как заменить натяжитель цепи на автомобиле ВАЗ 2107, не затрагивая при этом башмак натяжителя.
Что потребуется для проведения работ
Чтобы заменить натяжитель на ВАЗ 2107, потребуется воспользоваться простыми инструментами:
- Рожковые ключи на «10» и на «13».
- Ключ для вращения коленвала.
Убедившись в наличии вышеперечисленных инструментов, можно приступать к проведению работ.
Сколько стоит новое изделие
Для ВАЗ 2107 подходит натяжитель от классических моделей ВАЗ, поэтому можно выбирать любой, который имеется на рынке. Средняя стоимость данного устройства составляет 600-700 рублей. Опытные водители рекомендуют отдать предпочтение устройствам Тольяттинского автомобильного завода, которые поставляются в синей упаковке. На упаковке имеется номер упаковщика, а также специальная наклейка, под которой имеется код. Если этот код отправить на номер, то поступит СМС-сообщение с подтверждением.
Важно знать! Приобретайте товар только в сертифицированных магазинах, чтобы избежать приобретения подделки. Положительные отзывы получает также устройство марки «Пилот»
Он имеет свои плюсы в сравнении со штатным, и при этом считается не обслуживаемым и более надежным. Ниже представлена упаковка АНЦ «Пилот»

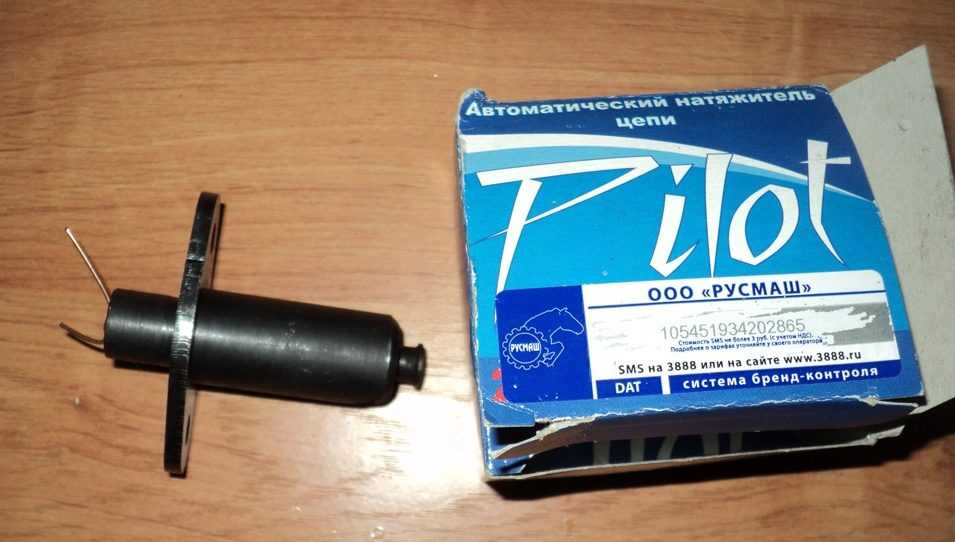

Положительные отзывы получает также устройство марки «Пилот». Он имеет свои плюсы в сравнении со штатным, и при этом считается не обслуживаемым и более надежным. Ниже представлена упаковка АНЦ «Пилот».
После того, как натяжитель цепи «Пилот» или штатный приобретены, можно переходить к процедуре замены. Преимуществом «Пилота» является тот факт, что это автоматический натяжитель цепи ВАЗ 2107, который самостоятельно регулирует поддерживает степень натяжения цепи на семерке.
Принцип замены изделия
Чтобы поменять изношенный натяжитель цепи на ВАЗ 2107 на новый, потребуется выполнить следующие действия:
Извлекается аккумулятор с автомобиля, чтобы обеспечить доступ к извлекаемому элементу.
Устройство располагается в правой части передней части мотора. Используя ключ на «10», необходимо вывинтить 2 гайки крепления устройства.
На следующем шаге руками достаем устройство из двигателя.
Берем новый натяжитель, отпускаем ключем на «13» гайку-крышку, затем вжимаем торчащий плунжер в сам натяжитель до упора, и затягиваем эту же гайку. Для удобства проведения этой процедуры можно воспользоваться тисками. Это нужно сделать для облегчения установки устройства в двигатель.
Устройство в заведенном виде можно установить на место, не забывая о прокладке. Прикручиваем изделие с помощью гаек крепления. Осуществляется разряжение устройства, для этого отпускаем гайку-колпачок. Плунжер при этом станет свободным и выстрелит, спровоцировав тем самым плотное прилегание башмака к цепи.
Используя ключ на 36-38 или трубный ключ, необходимо проворачивать коленвал по часовой стрелки на 1,5-2 оборота. В момент, наибольшего сопротивления при вращении останавливаемся
Важно следить за тем, чтобы коленчатый вал оставался в таком положении и ни на миллиметр не сдвинулся против хода, иначе цепь провиснет.
После этого потребуется осуществить плотное закручивание гайки-колпачка на «13». В завершении заводим двигатель и слушаем.
Ремонт натяжителя на автомобилях Лада обычно не проводится, поэтому в случае, когда он перестает осуществлять натяжение, требуется его замена. Более детально процесс замены рассматриваемого устройства можно посмотреть на видео выше.
Как обнаружить неисправность
Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега.
Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения
Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.
Натяжитель цепи нива, производители
основные натяжители цепи для -214 мотора
На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.
Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.
Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.
Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.
Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем.
Как обнаружить неисправность
Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега.
Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения
Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.
Когда нужно менять натяжитель цепи
Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.
Интересная статья о биотопливе производимого из обычных опилок, подробнее читайте здесь.
Доработка натяжителя цепи ваз 2107
После сборки движка натянул цепь, отрегулировал клапана, завелась отлично без постукиваний и т.д. — просто приятный шелест.Проездил некоторое время, и стал заметен непонятный стук в передней части двигателя. Похож звук был на клапанный. Дай, думаю, разберу, отрегулирую. Но не тут-то было — там цепь не натянута, оказывается!Подтянул, завел…все отлично…погрел, погазовал и снова начала цепь ослабляться(Вытянул натяжитель цепи…он вроде нормальный… НО на конце масленка стояла…нехорошо дело, думаю.
В общем, нашел решение проблемы благодаря Rijii26 и GeOLUH , за что им огромное спасибо!)
Мне посоветовали просверлить этот колпачек, нарезать резьбу и вкрутить в него болт, дабы фиксировать положение штока.

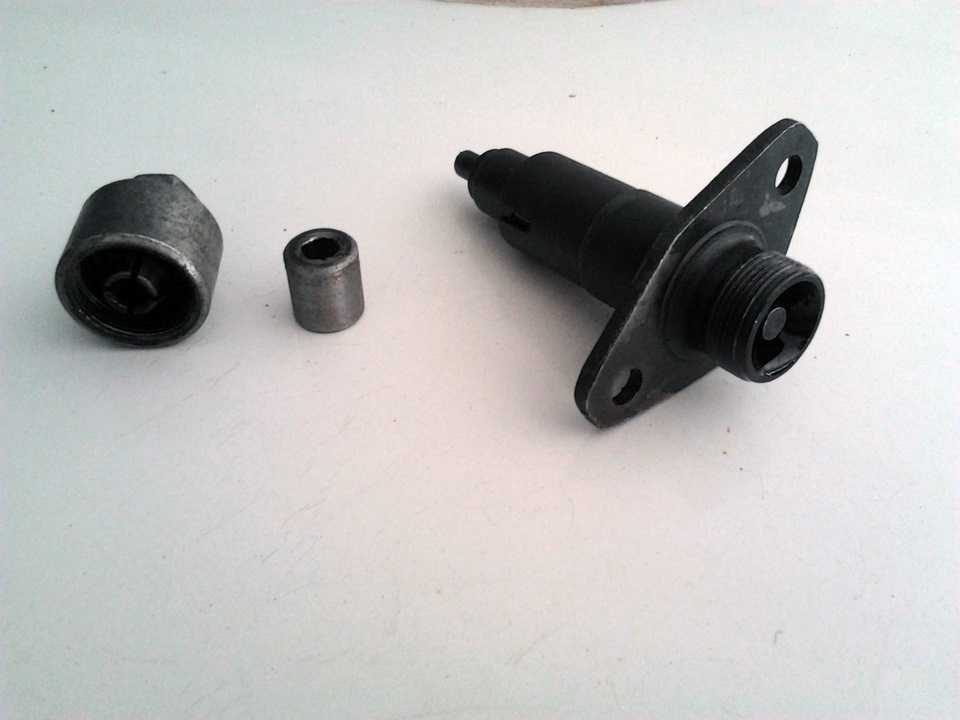

С этими мыслями я и пошел в гараж, снял, разобрал. Проблема была в том, что шток не полностью был обхвачен сухарями, поэтому, со временем, проскальзывал.
Однако, по закону подлости, нужного мне метчика не оказалось(Но выход был найден!
1 — масленка2 — пружина для отталкивания “болтика”3 — сам “болтик”

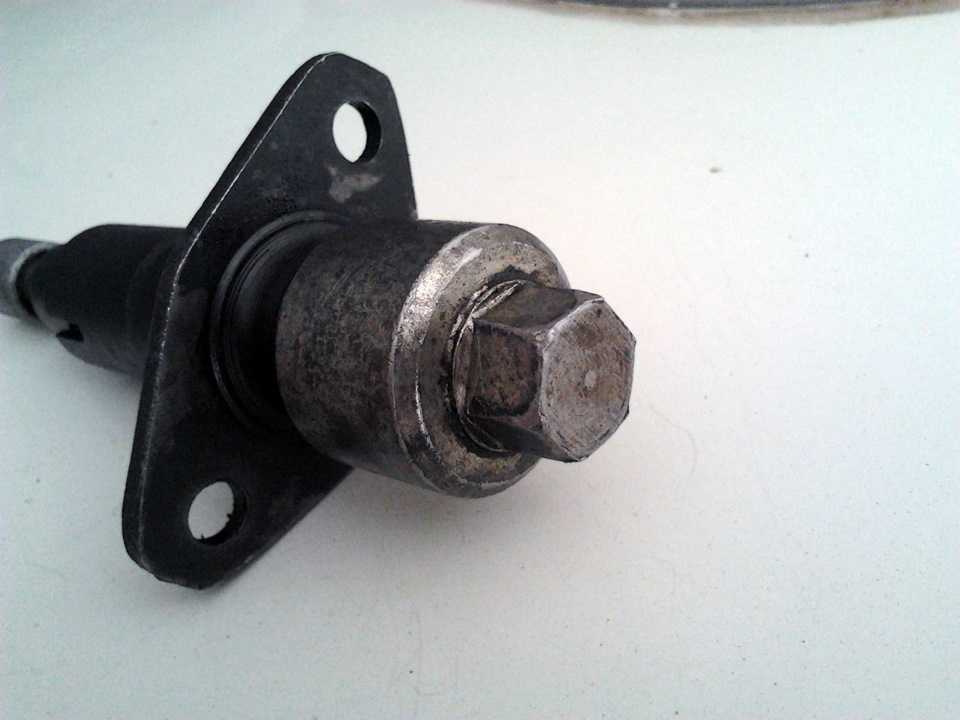

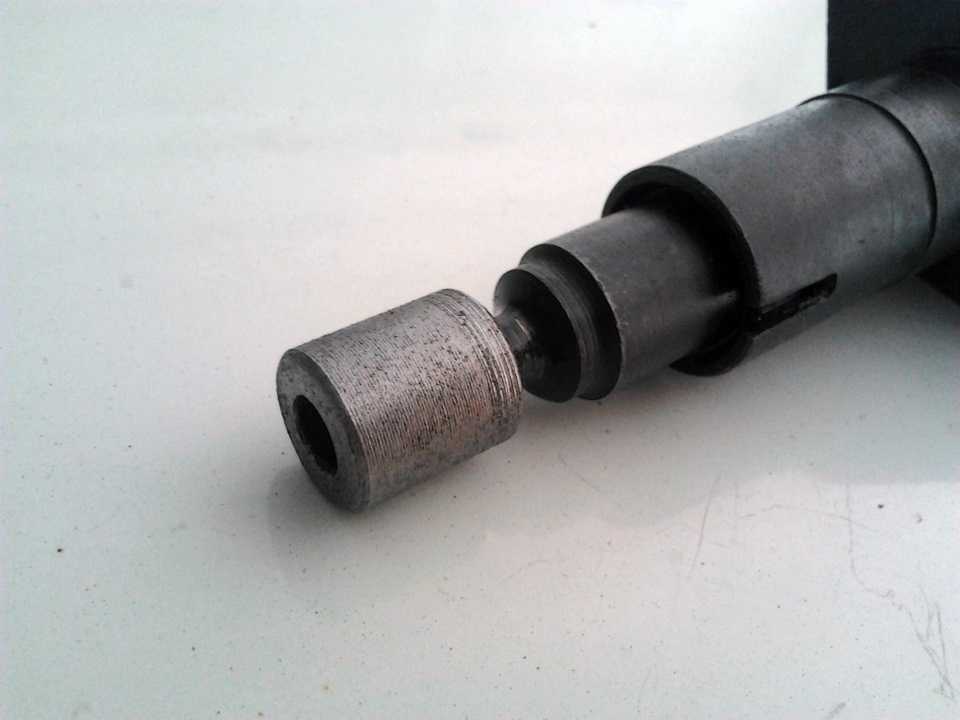

Идея в том, что в колпачек помещается часть болта, в моем случае 6 мм (на рисунке — “болтик”), и пружина, чтобы толкать его в направлении штока, где он затягивается плотно сухарями и, в свою очередь, удерживает шток.

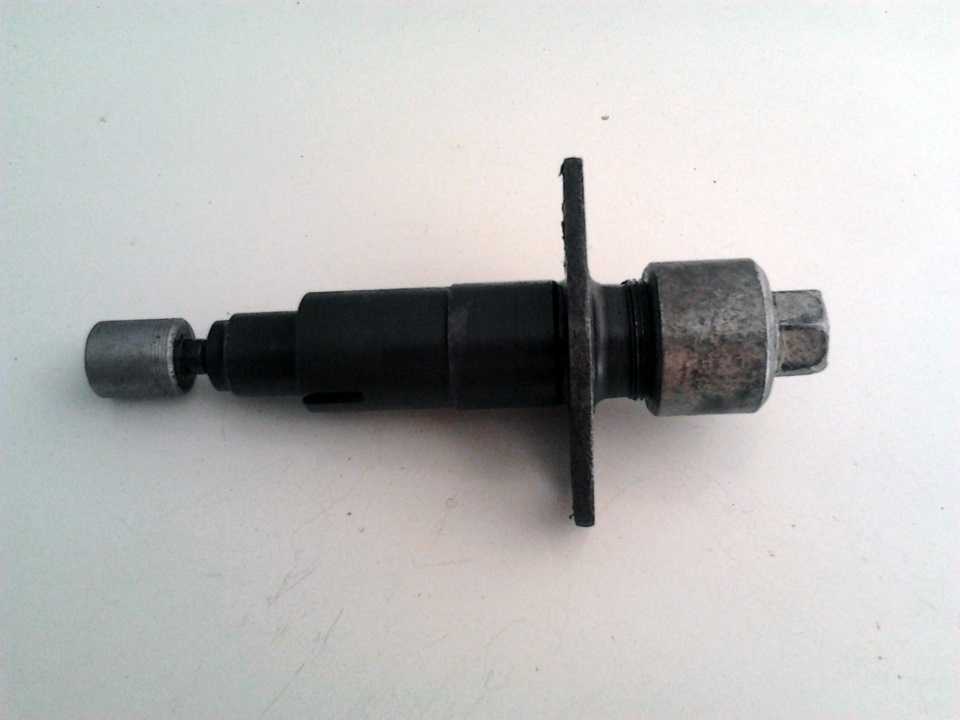

Ну и закернил масленку заодно, ибо был риск ее в поддон уронить. (на фото не видно, делал позже уже).
Вроде бы все просто, однако — работает! Техническое образование творит чудеса!)
Привет всем. Давно ничего не писал. Недавно увидел на Драйве статью о доработке натяжителя цепи, ну и решил свой тоже немного доработать. Что нам дает доработка:— цепь можно регулировать даже на заведенном двигателе,— регулировать можно хоть до разрыва цепи,— цепь не будет ослабевать со временем.Для это понадобиться: дрель, тиски, сверло на 6,5 мм, метчик на 8 с шагом 1,25, ну и конечно прямые руки.Снимаем колпачковую гайку, и достаем из нее сухарик.

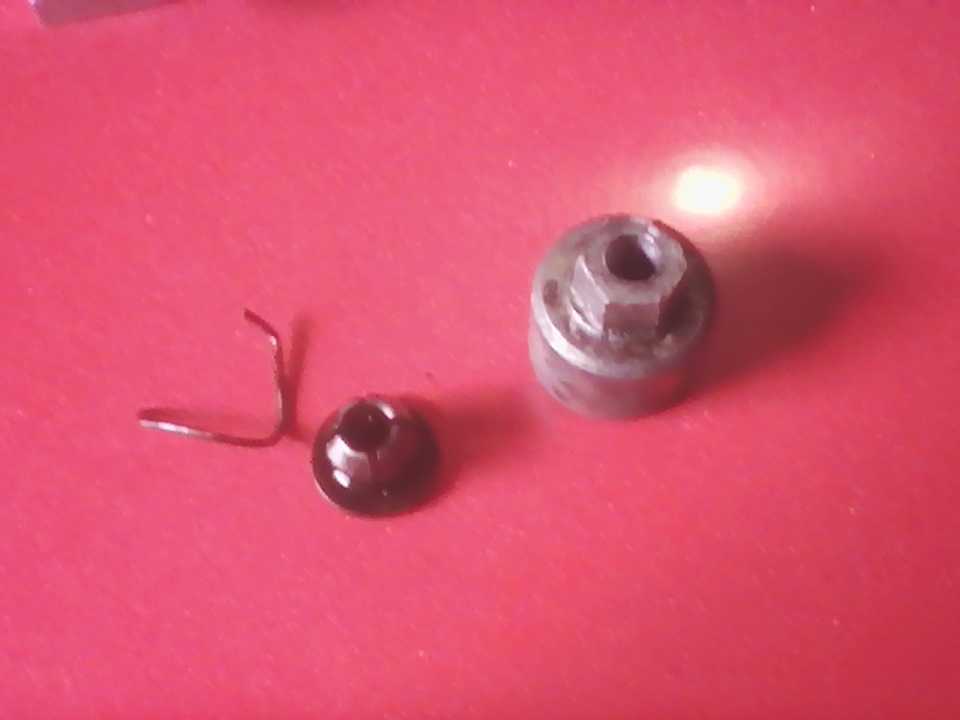

Под сухариком будет небольшое отверстие, я начал сверлить изнутри, чтобы отверстие получилось ровно по центру.
Цепь и ремень ГРМ — важные детали газораспределительного механизма. С течением времени цепь растягивается и требует регулировки. В статье рассказывается о том, когда необходимо натяжка, а также дана пошаговая инструкция, как натянуть цепь на ВАЗ 2107 своими руками.
Особенности эксплуатации натяжителя цепи ВАЗ 2106
Регулярная проверка: Натяжитель цепи двигателя является одним из наиболее важных элементов системы, отвечающей за передачу крутящего момента от коленчатого вала к распределительному валу. Рекомендуется регулярно проверять его состояние и проводить замену при необходимости.
Использование качественных деталей: При замене натяжителя цепи ВАЗ 2106 необходимо установить запчасти только качественных производителей, в соответствии с рекомендациями завода-изготовителя. Использование дешевых подделок может привести к неисправностям, а также снизить ресурс всей системы
Нормальный уровень шума: Натяжитель цепи ВАЗ 2106 обеспечивает должный уровень натяжения цепи двигателя, предотвращая ее проскальзывание и связанные с этим негативные последствия. При нормальной работе, натяжитель не должен издавать лишних шумов и, в случае их возникновения, необходима проверка и замена при необходимости.
Замена при неисправности: В случае выявления неисправностей и повреждений натяжителя цепи ВАЗ 2106, рекомендуется провести его замену, используя качественные запчасти кардинально новые состояние. Следует учесть, что необходимо проводить специальные работы, сопровождающие снятие и установку натяжителя цепи.
