Поломки адсорбера

Адсорбер, как, впрочем, и любое другое устройство, работающее на автомобиле, в какой-то определенный момент может оказаться неисправным. А в случае с адсорбером в этом вообще нет ничего удивительного, поскольку он подвержен засорению.

Определить, что адсорбер вышел из строя, достаточно непросто. Сделать это можно лишь по второстепенным симптомам, например, по увеличенному давлению в бензобаке. В случае засорения адсорбера, пары бензина так и остаются замкнутыми в пространстве бака, в связи с чем давление на его стенки значительно возрастает.

Однако бывает и так, что давление в баке настолько возрастает, что крышка уже не может устоять на месте, в результате чего просто выстреливает. Это свидетельствует о том, что давление в баке достигло своей критической точки в результате неисправности адсорбера, который, в свою очередь, требует срочной замены.

Кстати, многие автолюбители свято верят в тот факт, что, сняв адсорбер на ВАЗ-2114, ничего плохого не произойдет. Но на самом деле это далеко не так. Тем более не стоит забывать, что производители автомобилей никогда не оснащают автомобили лишними деталями. Им это попросту невыгодно.

Поэтому банального удаления адсорбера будет недостаточно. Его нужно ремонтировать. Наиболее проблемным местом данного агрегата является продувочный клапан, ремонт которого, кстати, можно произвести собственноручно. Единственный инструмент, который потребуется для данного действия – это плоская отвертка. Но при его извлечении следует быть предельно осторожным. Дело в том, что крепление данного клапана сделано из пластика, а значит, легко ломается.

Если не устранить данную проблему, на приборной панели автомобиля постоянно светится лампочка Check Enginе, а нормальная динамика движения будет потеряна. Более того, неполадки в работе адсорбера либо клапана могут являться причиной нестабильной работы двигателя на холостом ходу.

Мы разобрались зачем нужен адсорбер, теперь определимся с признаками, свидетельствующими о его поломке. Учитывая качество топлива, на заправках нашей родины, данная деталь загрязняется часто, как и выходит из строя.

Любую неисправность данного механизма легко определить, по очевидным признакам:

Поломка поглотителя – то что у этого механизма вашего авто возникли проблемы, можно определить услышав шипение во время открывания бака, оно свидетельствует, о накоплении избыточного количества паров бензина.

В баке появляется излишнее давление, когда вы открываете крышку, есть момент, когда площадь контакта с внешней средой маленькая, а давление быстро «сбрасывается» через нее, и бак «шипит», аналогично бутылке с газировкой.

Поломка клапана – о ней напомнит нестабильность работы двигателя на холостых оборотах, машина начнет случайным образом повышать (понижать) собственно обороты и глохнуть.

Перед ремонтом, необходимо удостоверится, что проблема именно тут:

Плоской отверткой на крышке мотора открутить фиксатор (будьте осторожны, фиксатор пластиковый, ломать его не стоит), после чего очень бережно снять хомуты.
Снимаем деталь и продуваем клапан. Если воздух не проходит, то клапан работоспособен, а поломка в другом месте, если же воздух проходит сквозь клапан, то вы нашли проблему.

Поломка клапана, кроме нестабильных холостых оборотов вскоре «подарит» вам CheckEngine и существенно возросший расход.

И менее явный признак – это нестабильные холостые обороты. Правда, такой симптом проявляется несколько реже. Лучший способ решения проблем – это полная замена устройства, благо стоимость его относительно невысокая. Цена, в зависимости от производителя, колеблется в интервале 600-1200 рублей. Но некоторые автомобилисты решаются на то, чтобы убрать адсорбер ВАЗ 2114 полностью. Что же для этого нужно?

Подробная инструкция по удалению адсорбера ВАЗ 2107 инжектор

Шаг 1: Подготовка автомобиля и инструментов

Перед началом работ убедитесь, что автомобиль выключен, а ключ находится в положении «выключено». Также, убедитесь, что у вас есть необходимые инструменты для удаления адсорбера: ключи, отвертки и т.д.

Шаг 2: Открытие капота и обнаружение адсорбера

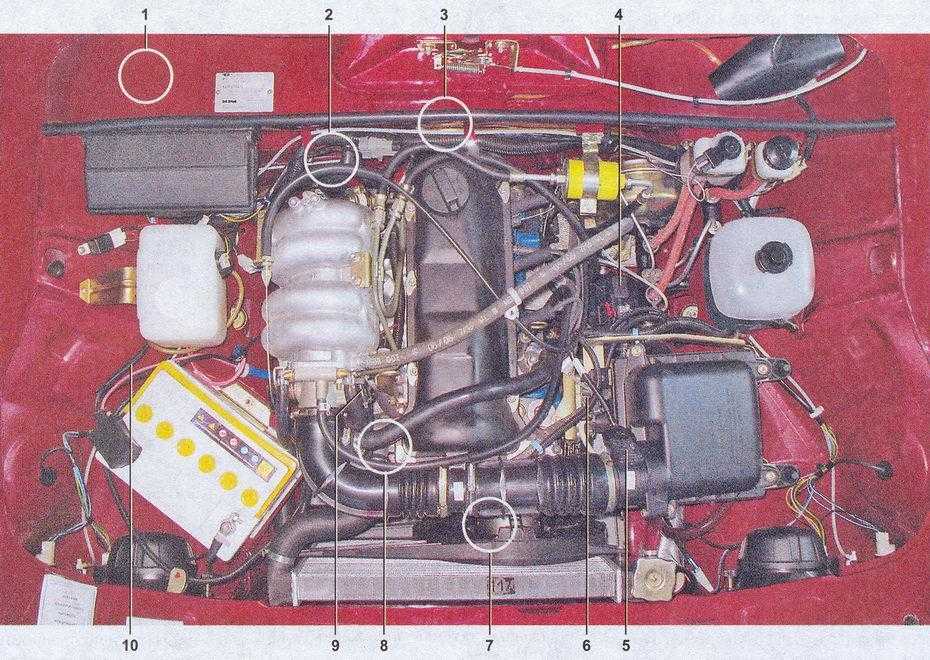

Откройте капот автомобиля и найдите адсорбер. Он обычно располагается возле системы впрыска топлива и имеет прозрачный корпус.

Шаг 3: Отсоединение проводов и трубок

Отсоедините все провода, трубки и другие элементы, связанные с адсорбером. Убедитесь, что вы помечаете их или делаете фотографии для последующей правильной установки.

Шаг 4: Отверните крепежные болты

Используя необходимые инструменты, отверните крепежные болты, фиксирующие адсорбер. Внимательно снимайте адсорбер, чтобы не повредить соседние детали.

Шаг 5: Удаление адсорбера

Осторожно выньте адсорбер из автомобиля. Будьте аккуратны, чтобы не испортить адсорбер или любые другие части автомобиля

Шаг 6: Установка нового адсорбера (опционально)

При необходимости установите новый адсорбер на место предыдущего. Убедитесь, что все провода и трубки подключены правильно и надежно закреплены.

Шаг 7: Сборка автомобиля

Закрепите адсорбер так, чтобы он не двигался и не создавал дополнительных проблем. Проверьте, что все соединения и провода находятся на своих местах.

Шаг 8: Завершение и проверка работоспособности

Закройте капот автомобиля и запустите двигатель, чтобы убедиться, что он работает должным образом. Оцените, отсутствуют ли какие-либо проблемы или неисправности.

Примечание: Если у вас нет достаточных навыков или опыта в автомобильных работах, лучше обратиться к профессиональным механикам. Они помогут вам корректно удалить адсорбер ВАЗ 2107 инжектор и избежать возможных проблем.

Проблемы с прокладкой

Если прокладка адсорбера стала старой или износилась, она может начать течь или пропускать газы. Это может привести к нарушению работы адсорбера и снижению эффективности его функционирования.

Для ремонта прокладки необходимо произвести следующие шаги:

Очистить поверхность адсорбера и прокладки от грязи и остатков масла.
Проверить состояние прокладки – если она повреждена, требуется замена.
Установить новую прокладку, аккуратно выровняв ее с местом установки на адсорбере.
Плотно закрепить прокладку на адсорбере, обеспечив хорошую герметичность.

В случае необходимости, при ремонте прокладки рекомендуется также проверить состояние других элементов системы адсорбера, таких как зажимы и гайки, и при необходимости заменить их.

Несвоевременная замена или ремонт прокладки может привести к серьезным проблемам с функционированием адсорбера ВАЗ 2107 инжектор. Поэтому рекомендуется проводить регулярную проверку и техническое обслуживание всей системы адсорбера.

Пошаговая инструкция с фотографиями и подробными комментариями

Шаг 1: Подготовка и необходимые инструменты

Для выполнения данной операции нам понадобятся следующие инструменты:

Отвертка;
Комбинированный ключ;
Торцовые ключи;
Набор рожков и насадок;
Отрезной ключ.

Убедитесь, что все инструменты находятся под рукой перед началом работы.

Шаг 2: Отключение электропроводки и топливных линий

Перед началом работы необходимо отключить электропроводку и топливные линии. Для этого:

Отсоедините отрицательный клеммный соединитель от аккумуляторной батареи, чтобы исключить возможность короткого замыкания;
Освободите колпачок и отсоедините провод от бензонасоса.

Убедитесь, что электропроводка и топливные линии полностью отключены перед продолжением работы.

Шаг 3: Снятие адсорбера

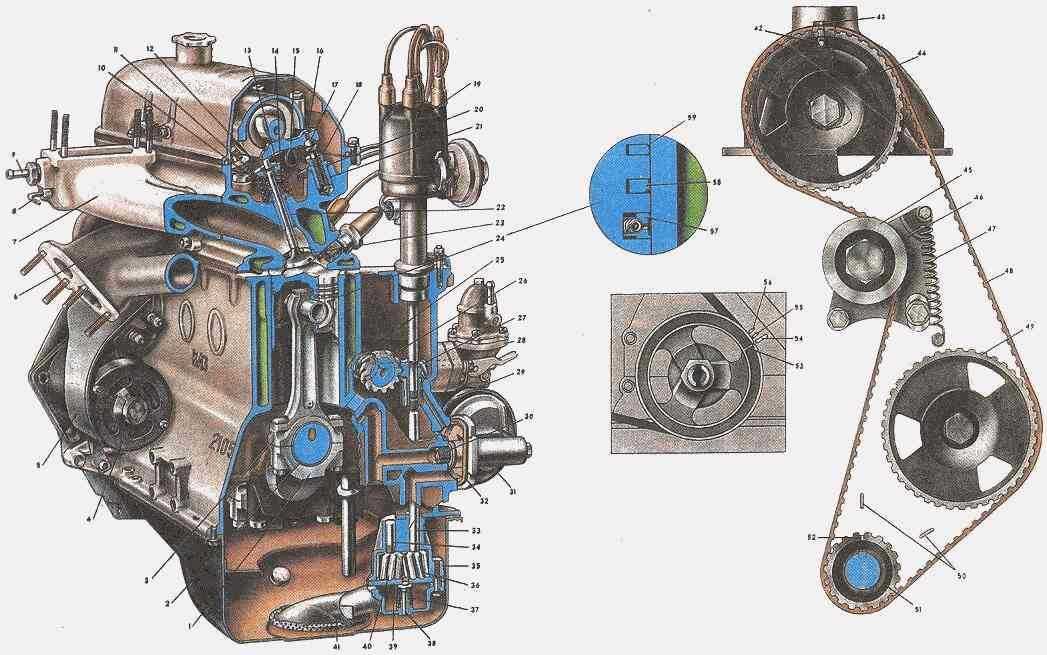

Адсорбер расположен на двигателе и присоединен к карбюратору. Для снятия адсорбера выполните следующие действия:

Отсоедините вакуумный шланг, который подключен к верхней части адсорбера;
Отверните крепежные винты, фиксирующие адсорбер на двигателе;
Снимите адсорбер и осторожно отсоедините топливный шланг.

Шаг 4: Проверка адсорбера на предмет неисправностей

После снятия адсорбера, рекомендуется проверить его на предмет возможных неисправностей. Проверьте наличие загрязнений или повреждений.

Шаг 5: Установка нового адсорбера или очистка старого

По результатам проверки было установлено, что адсорбер требует замены, приобретите новый адсорбер у официального дилера или автомагазина. В случае, если адсорбер не требует замены, очистите его от загрязнений.

Шаг 6: Установка адсорбера

После приобретения нового адсорбера или очистки старого, проделайте следующие действия:

Осторожно присоедините топливный шланг к новому адсорберу;
Установите адсорбер на двигатель и закрепите его, закрутив крепежные винты;
Присоедините вакуумный шланг к верхней части адсорбера.

Убедитесь, что адсорбер правильно установлен и надежно закреплен на двигателе.

Шаг 7: Подключение электропроводки и топливных линий

Возобновите подключение электропроводки и топливных линий, выполнив следующие действия:

Присоедините провод к бензонасосу и установите на место колпачок;
Подключите отрицательный клеммный соединитель к аккумуляторной батарее.

Убедитесь, что все провода и линии правильно подключены.

Шаг 8: Завершение работ

После завершения всех действий по установке адсорбера, проверьте его работоспособность, запустив двигатель

Обратите внимание на наличие утечек топлива или других проблем

Теперь вы знаете, как снять адсорбер на ВАЗ 2107. Следуйте данной пошаговой инструкции, и эта процедура не займет у вас много времени. Удачного ремонта!

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным. Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды

Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Адсорбер, пришедший с английского термин, обозначающий деталь транспортного средства, отвечающую за поглощение продуктов горения жидкими (твердыми) телами в специальной емкости. Адсорбер ВАЗ 2114 (кто-то называет абсорбер) в качестве поглощающего элемента использует активированный уголь, именно им наполнен отечественный образчик.

Адсорбер является комплексным механическим сочленением, продается и ставится на машину, согласно комплекта, из следующих элементов:

сам адсорбер;
клапан продувки;
гравитационный клапан;
сепаратор паров;
трубки: паропровода, клапана, адсорбера;
трубка слива топлива;
дополнительные шланги.

Как устранить запах бензина в салоне ВАЗ-2107 (инжектор): советы

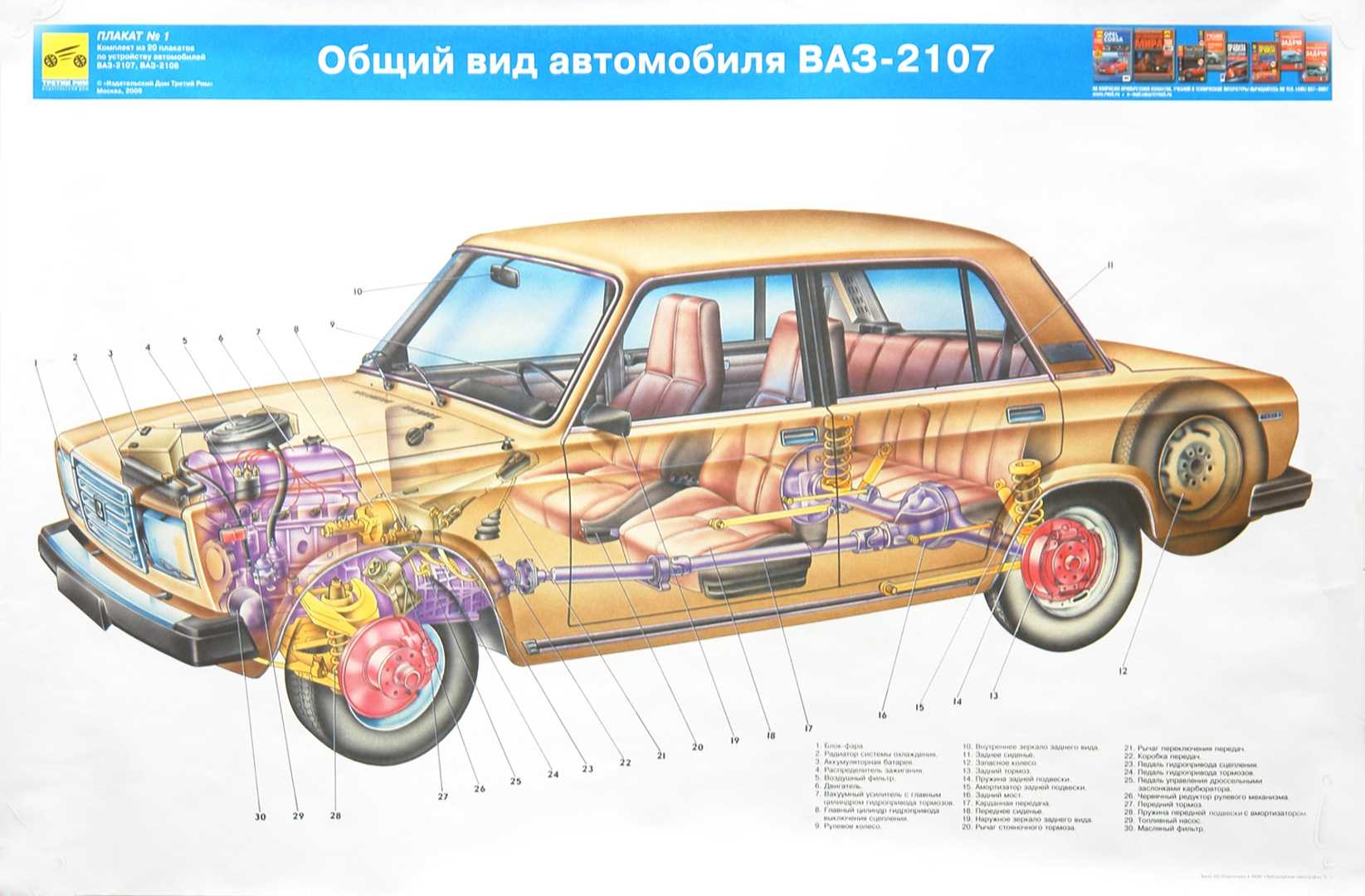

Особенности топливной системы

Данная система отличается более надежной и эффективной работой. Использование инжекторной системы питания на ВАЗе-2107 позволило увеличить на 5 процентов мощность и снизить на 7 процентов расход топлива. Инжекторные система – это целый комплекс деталей, объединяющий в себе следующие элементы:

Блок управления.
Датчики (массового расхода воздуха и лямбда-зонд).
Регулятор холостого хода.
Топливный бак с клапаном адсорбера.
Насос.
Фильтр.
Форсунки.
Соединяющие трубки и шланги, а также проводку.

Более подробная схема топливной системы ВАЗа-2107 (инжектор) представлена ниже.

Напряжение на выводе колодки адсорбера должно быть не меньше 12 В. Если напряжение не поступает на колодку адсорбера или оно меньше 12 В, — разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ. 5. Для проверки самого клапана продувки адсорбера, крестовой отверткой ослабляем затяжку хомута крепления шланга к клапану продувки адсорбера и снимаем шланг.

Если шланг на патрубке посажен плотно и отсоединить его не удается, можно снять клапан продувки с адсорбера и, вращая клапан, снять с него шланг. 6. Поддев отверткой, снимаем клапан продувки с адсорбера (для наглядности показано на снятом адсорбере).

Снятие адсорбера с автомобиля ваз 2107 1. Отсоединяем от клапана продувки адсорбера колодку жгута проводов и снимаем с патрубка шланг. 2. Крестовой отверткой ослабляем затяжку хомута крепления шланга подвода паров топлива к адсорберу и снимаем шланг.

3. Торцовым ключом на 10 мм отворачиваем стяжной болт хомута крепления адсорбера.

4. Снимаем с автомобиля ваз 2107 адсорбер.

Установка адсорбера на автомобиль ваз 2107 Установка адсорбера на автомобиль ваз 2107 выполняется в обратной последовательности.

Замена пгу на камазе
Как проверить датчик адсорбера ваз 2110
Как проверить форсунки на работоспособность газель
Схема подключения волговских сигналов через реле на ваз
Пневмоподвеска на уаз патриот плюсы и минусы

Самостоятельная настройка карбюратора

Как правило, при настройке карбюратора ДААЗ 2107 автолюбители регулируют расход топлива и холостой ход. Рассмотрим эти этапы.

Этапы регулировки холостого хода

Настроить карбюратор в этом режиме несложно:

Карбюратор с правильно отрегулированным холостым ходом позволяет двигателю машины стабильно работать даже при очень низком количестве СО. Для этого двигатель машины прогревается в течение 10 минут. После этого винт качества топлива в карбюраторе максимально выкручивается.
Затем с помощью винта количества повышается скорость оборотов двигателя (она должна быть примерно на 100 оборотов выше обычной). После этого двигатель должен поработать 2–3 минуты. Если никаких проблем с мотором не наблюдается, количество оборотов снижается до нормы, но не винтом количества, а винтом качества. Если и после этого никаких перебоев в работе мотора не наблюдается, регулировка считается завершённой. Теперь двигатель автомобиля будет стабильно работать даже при очень небольшом количестве СО.

Правила регулировки расхода топлива

Чтобы изменить расход топлива, необходимо отрегулировать его уровень в поплавковой камере карбюратора.

Сначала с карбюратора снимается верхняя крышка.
За увеличение объёма топлива в поплавковой камере отвечает отверстие в карбюраторной крышке, которое периодически закрывается подпружиненным игольчатым клапаном (язычок на фото ниже обозначен буквой А). Крышка карбюратора устанавливается вертикально. Поплавок при этом не должен её касаться. После этого с помощью линейки измеряется расстояние между поплавком и крышкой. Оно не должно превышать 6,5 мм (максимально допустимое отклонение от этого значения — 0,25 мм).
Если расстояние между поплавком и карбюраторной крышкой не соответствует норме, оно уменьшается (или наоборот — увеличивается) с помощью подгибания вышеуказанного язычка игольчатого клапана.
После настройки уровня закрытия игольчатого клапана следует настроить уровень его открытия, который тоже зависит от величины свободного хода поплавка в камере. Для этого карбюраторная крышка удерживается вертикально, но поплавок отводится в другую сторону так, как показано на фото ниже. После этого вновь измеряется расстояние между крышкой и поплавком. Оно не должно превышать 14 мм (максимально допустимое отклонение — 0,5 мм).
Если это расстояние больше (или меньше) нормы, его необходимо отрегулировать с помощью упора, находящегося на поплавковом кронштейне. Этот упор можно либо подогнуть, либо выпрямить.
После установки точных расстояний регулировку и сборку игольчатого клапана можно считать законченной. Двигатель автомобиля будет работать стабильно, потребляя минимальное количество топлива.

Итак, снять карбюратор под силу даже начинающему автолюбителю. Определённые трудности могут возникнуть лишь на этапе регулировки этого устройства, но и они вполне преодолимы. Всё, что нужно сделать — это в точности следовать приведённой выше инструкции.

Проверка работоспособности

После того, как вы убрали адсорбер на ВАЗ 2107 инжекторе, важно проверить работоспособность системы. Ниже приведена подробная инструкция по проведению проверки

1. Убедитесь, что все соединения, шланги и провода были правильно подключены после удаления адсорбера.

При первом запуске двигателя после удаления адсорбера, обратите внимание на его работу. Проверьте, что двигатель запускается без проблем и работает равномерно

3. Оцените стартовые характеристики двигателя

Удаление адсорбера может повлиять на эти характеристики, поэтому обратите внимание, сколько времени занимает запуск двигателя после его остановки

4. Проведите тест-драйв на различных скоростях и проверьте реакцию автомобиля на газ. Убедитесь, что двигатель работает плавно и отзывчиво на изменения нагрузки.

5. Проверьте общие показатели мощности и расхода топлива. Если вы заметите значительное отклонение показателей от нормы, возможно, требуется дополнительная настройка системы впрыска.

Обратите внимание на цвет и запах выхлопных газов. При наличии необычных запахов или выделения черного или белого дыма, обратитесь к специалисту для дополнительной проверки

Примечание: Если после удаления адсорбера вы заметили какие-либо проблемы с работой двигателя, рекомендуется обратиться к квалифицированному механику для диагностики и ремонта.

Признак проверки	Результат
Двигатель запускается без проблем	Да/Нет
Стартовые характеристики двигателя	Норма/Отличается
Реакция двигателя на изменение нагрузки	Плавная/Не плавная
Показатели мощности и расхода топлива	Норма/Отклонение
Цвет и запах выхлопных газов	Норма/Отклонение

Замена клапана абсорбера своими руками

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера. Порядок работы:

Открыть капот и найти цилиндрическое устройство – адсорбер.
С аккумуляторной батареи снять минусовую клемму.
Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
Ослабить крепление клапана.
Штуцеры под защёлкой убрать и отсоединить шланги.
Извлечь клапан вместе с кронштейном из адсорбера.
Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя

Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

Шаги проверки проходимости клапана адсорбера ВАЗ 2107:
1. Открутите крепежные винты и снимите крышку клапана.
2. Убедитесь, что клапан находится в закрытом положении.
3. Прочистите каналы клапана с помощью сухой щетки или сжатого воздуха.
4. Проверьте, нет ли неправильного соединения клапана или повреждений уплотнительных элементов.
5. Установите клапан на место и закрепите его крышкой.
6. Проверьте проходимость клапана с помощью сжатого воздуха или блока пробного давления.
