Какое давление топлива должно быть на ваз 2107 инжектор?

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Признаки неисправности

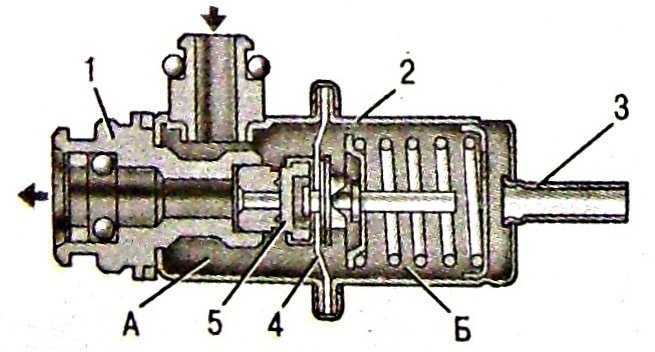

Признаков неисправностей РДТ довольно много и спутать их с другими проблемами довольно легко, поэтому прежде чем приступать к замене, необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности регулятора является его заклинивание в открытом положении. При такой причине заметно падает мощность двигателя. Двигатель может хорошо работать на холостом ходу, а развить большие обороты двигатель не сможет из-за нехватки давления топлива.

При пуске двигателя будь-то на холодную или горячую приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток давления, что может спровоцировать выход из строя бензонасос. Избыток давления в системе влечет к повышенному расходу топлива и неполному сгоранию его в камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

• ДВС неравномерно работает на ХХ и глохнет;
• Не развивается необходимая мощность ДВС;
• Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Система питания двигателя (топливная система)

_____________________________________________________________________________________________________________________

Главным предназначением топливной системы автомобиля являются подача топлива из бака, фильтрация, образование горючей смеси и подача ее в цилиндры. Существует несколько типов топливных систем для автомобильных двигателей. Самая распространенная в 20-ом веке была карбюраторная система подачи смеси топлива. Следующим этапом стало развитие впрыска топлива при помощи одной форсунки, так называемый моновпрыск. Применение этой системы позволило уменьшить расход топлива. В настоящее время используется третья система подачи топлива – инжекторная. В этой системе топливо под давлением подается непосредственно в впускной коллектор. Количество форсунок равно количеству цилиндров.

Устройство топливной системы

Все cистемы питания двигателя похожи, отличаются только способами смесеобразования. В состав топливной системы входят следующие элементы:

1. Топливный бак, предназначен для хранения топлива и представляет собой компактную емкость с устройством забора топлива (насос) и, в некоторых случаях, элементами грубой фильтрации.
2. Топливопроводы представляют собой комплекс топливных трубок, шлангов и предназначены для транспортировки топлива к устройству смесеобразования.
3. Устройства смесеобразования (карбюратор, моновпрыск, инжектор) – это механизм в котором происходит соединение топлива и воздуха (эмульсии) для дальнейшей подачи в цилиндры в такт работы двигателя (такт впуска).
4. Блок управления работой устройства смесеобразования (инжекторные системы питания) – сложное электронное устройство для управления работой топливных форсунок, клапанов отсечки, датчиков контроля.
5. Топливный насос, обычно погружной, предназначен для закачивания топлива в топливопровод. Представляет собой электродвигатель, соединенный с жидкостным насосом, в герметичном корпусе. Смазывается непосредственно топливом и длительная эксплуатация с минимальным количеством топлива, приводит к выходу из строя двигателя. В некоторых двигателях топливный насос крепился непосредственно к двигателю и приводился в действие вращением промежуточного вала, или распредвала.
6. Дополнительные фильтры грубой и тонкой очистки. Установленные фильтрующие элементы в цепь подачи топлива.

Принцип работы топливной системы

Рассмотрим работу всей системы в целом. Топливо из бака всасывается насосом и по топливопроводу через фильтры очистки подается в устройство смесеобразования. В карбюраторе топливо попадает в поплавковую камеру, где потом через калиброванные жиклеры подается в камеру смесеобразования. Смешавшись с воздухом смесь через дроссельную заслонку поступает в впускной коллектор. После открытия впускного клапана подается в цилиндр. В системе моно впрыска топливо подается на форсунку, которая управляется электронным блоком. В нужное время форсунка открывается, и топливо попадает в камеру смесеобразования, где, как и в карбюраторной системе смешивается с воздухом. Дальше процесс такой же, как и в карбюраторе.

В инжекторной системе топливо подается к форсункам, которые открываются управляющими сигналами от блока управления. Форсунки соединены между собой топливопроводом, в котором всегда находится топливо. Во всех топливных системах существует обратный топливопровод, по нему сливается излишек топлива в бак.

Система питания дизельного двигателя похожа на бензиновую. Правда, впрыск топлива происходит непосредственно в камеру сгорания цилиндра, под большим давлением. Смесеобразование происходит в цилиндре. Для подачи топлива под большим давлением применяется насос высокого давления (ТНВД).

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ: _____________________________________________________________________________________________________________________

Характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

• Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор ➤ Рабочий объем – 1499 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 71 мм ➤ Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.9 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 14 секунд ➤ Максимальная скорость – 167 километров в час ➤ Средний расход топлива – 7,2 литра • Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор ➤ Рабочий объем – 1596 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 75.6 мм ➤ Мощность – 81.6 л.с. (60 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.6 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 13.5 секунд ➤ Максимальная скорость – 170 километров в час ➤ Средний расход топлива – 7,6 литра

Основные неисправности

Основной неисправностью характерной для ВАЗ 2110 является появления эффекта троения двигателя. Возникать неисправности могут по разным причинам. Рассмотрим, факторы, по которым начинается нестабильная работа двигателя, а также методы устранения. Если не греет печка смотреть здесь, а про замену клапанов здесь.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой. Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора. Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов, также может стать причиной возникновения троения. Так, необходимо при помощи тестера проверить все элементы, а также осмотреть их визуально. Если имеются повреждения, то рекомендуется сменить весь комплект.

Датчики и ЭБУ

Ещё одной основательной причиной возникновения троения движка становится выход со строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы провести диагностику необходимо подключиться к «мозгам». Далее, на основании показанных ошибок найти неисправный измеритель и заменить его. Если это не помогло, и ошибка в ЭБУ осталась, то рекомендуется провести сброс, а в некоторых случаях и прошить управляющий элемент.

Техническое обслуживание

Техническое обслуживание мотора проводится каждые 10-12 тыс. км пробега. Карта-схема имеется у официальных представителей завода изготовителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра. Многие автолюбители задают вопрос, — какое лучше моторное масло заливать в силовой агрегат ВАЗ 2110 8 клапанов? Наилучшим вариантом остаётся полусинтетическое моторное масло отечественного или иностранного производства с маркировкой 10W-30 или 10W-40.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности). Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

Абсорбер и его система

В некоторых автомобилях лада устанавливается топливная
система с абсорбером. Абсорбер незаменимая вещь в настоящее время. Служит он
для уменьшения выбросов топливных паров в окружающую среду.

Абсорбер

Абсорбер представляет собой колбу, наполненную специальным
углем который испаряет пары топлива и подает их в ресивер автомобиля. Устанавливается
в моторном щите автомобиля.

Датчик абсорбера

Датчик абсорбера регулирует открытие и закрытие подачи
воздуха в абсорбер для регулирования паров. Устанавливается на крышке двигателя
в версиях двигателей с объемом 1,6 литра, в версиях двигателя с объемом 1,5
литра устанавливается непосредственно на колбе абсорбера.

Сепаратор

Сепаратор в автомобилях Лада устанавливается под задним
левым крылом возле стойки амортизатора и служит для расширения паров топлива
образовавшихся в баке вследствие перепада температур. Внешне сепаратор похож на
расширительный бачок охлаждающей жидкости.

Клапан опрокидывания

Такой клапан устанавливается рядом с сепаратором под задним
левым крылом автомобиля. Служит клапан для того чтобы во время ДТП в перевёрнутый
автомобиль не поступало топливо. То есть при переворачивании клапана он перекрывает
топливную систему, защищая машину, попавшую в ДТП от возгорания.

Что проверяли?

Основные рабочие параметры электробензонасоса — производительность и давление. Давление мы проверили как при «нормальном» напряжении 13,5 В, так и при запредельно низком 6,0 В, сымитировав ситуацию с севшим аккумулятором. Ведь обидно раскрутить из последних сил коленвал и при этом не пустить мотор из-за отсутствия давления в топливной рампе.

Замерили токи потребления электродвигателем как при максимальном давлении в магистрали, так и при постоянном (поддерживаемом регулятором) в 3,9 бар. Оценили потребляемую мощность. Определили часовую производительность насосов и напряжение, при котором начинает открываться регулятор давления.

Под занавес испытаний погоняли насос «на сухую» — чтобы проверить правдоподобность известной страшилки про опасность работы в таких режимах. Один из насосов даже принудительно затормозили механически, чтобы оценить, как долго он продержится в режиме «кипятильника». Питание бензонасосов обеспечивал лабораторный стабилизированный источник Mastech HY3030E. Рабочей жидкостью стал бензин АИ‑95. Давление измеряли поверенным образцовым манометром Intercomp.

Высокая цена бензонасоса не должна вводить в заблуждение: он продавался в сборе с топливным модулем. Насос мы испытывали отдельно, и он оказался твердым середнячком: занял четвертое место по производительности, а по напряжению начала открытия регулятора стал третьим.

Бензонасос ваз 21099 инжектор неисправности

Ремонт ВАЗ 21099 инжектор. Основные проблемы и их быстрая починка

• фильтра для очистки воздуха, поступающего в систему двигателя;
• датчика фиксации показаний по расходованию воздуха;
• комплекта соединительных шлангов;
• платы управления инжектором;
• фильтра бензина;
• бензобака;
• устройства регулировки давления в системе;
• каркас крепления форсунок;
• форсунки;
• верхняя крышка блока цилиндров.

• бензол;
• серу;
• воду;
• олефин;
• иногда просто грязь.

• Жидкость для промывки смешивается с бензином в объеме 1,5–2 литра;
• Разъединяется шланг, соединяющий коллектор впуска и тормозной усилитель, путем извлечения трубочного переходника;
• В переходник при помощи спринцовки вводится смесь бензина и промывки;
• Чтобы промывочная смесь вступила в реакцию и очистила поверхность форсунки достаточно сделать 20-минутную паузу. После этого заводится двигатель и держится на холостых оборотах. Обороты необходимо постоянно поддерживать педалью газа;
• После впрыска промывочного состава из шланга пойдет белый дым вместе с кусками черной грязи. Ее будет больше, чем реже проводилась промывка инжектора;
• Впрыскивать промывочную смесь лучше всего малыми порциями в несколько заходов. В этом случае качество промывки будет выше. После впрыска всего объема промывки, двигатель можно заглушить;
• Устанавливать новые свечи необходимо исключительно на остывший двигатель, для чего ему отводится определенное время.

AutoFlit.ru

Если двигатель не тянет (потеря мощности, провалы или дергается)

Что делать если динамика автомобиля существенно уменьшилась, и так быстро обогнать автомобиль уже не получается? Причин такой проблемы двигателя может быть множество, и основные из них указаны в этой таблице..

Возможная причина неисправности	Проверка (диагностика) неисправности	Методы решения неисправности
Управляющий импульс от ДПКВ приходит не вовремя из-за расслоения демпфера коленвала (зубчатое колесо сдвинулось относительно шкива)	Визуальный осмотр демпфера.	Заменить демпфер.
Зазор между электродами свечей не соответствует норме	Проверить зазоры круглым щупом.	Установить нужный зазор, подгибанием бокового электрода, либо заменить свечи (см. какие свечи выбрать).
Сильный нагар свечах зажигания	Визуальный осмотр.	Очистить свечи зажигания. Выявить и устранить причину образования нагара. При необходимости заменить свечи (см. какие свечи зажигания выбрать).
Нерабочие свечи зажигания.	Свечи проверяются на специальном стенде.	Замените свечи (см. какие свечи выбрать).
В топливном баке нет бензина	Указатель уровня топлива показывает пустой бак. Определить наличие бензина, сняв бензонасос.	Залить бензин в бак.
Засорен топливный фильтр, замерзла вода в системе питания двигателя, пережат топливопровод, либо неисправен бензонасос	Стартер прокручивает коленвал, но из выхлопной трубы не пахнет бензином. (Карбюратор) В поплавковой камере карбюратора нет бензина – при нажатии на педаль газа из распылителя ускорительного насоса нет струи топлива. (Инжектор) Наличие бензина (под давлением) в топливной рампе можно проверить, кратковременно нажав на золотник штуцера в торце рампы (см. про давление в топливной системе).	Отогреть автомобиль и продуть (шинным насосом) систему питания. Заменить бензонасос, шланги и трубки.
Бензонасос не создает необходимого давления в топливной системе	Проверить давление на выходе топливного насоса (см. про давление в топливной системе). Проверить фильтр бензонасоса.	Очистить фильтр бензонасоса. Заменить топливный фильтр (см.какой фильтр выбрать) и бензонасос, не обеспечивающий нужного давления.
Плохой контакт в цепи питания бензонасоса или неисправно его реле	Проверяется омметром. Проверить «массы».	Зачистить контакты, обжать клеммы, замените реле (см.монтажный блок), провода.
Неисправны форсунки или их цепи	Проверьте омметром обмотки форсунок и их цепи на отсутствие обрыва и короткого замыкания. ЭБУ диагностируется на СТО.	Заменить неисправный ЭБУ (см. взаимозаменяемость ЭБУ). Почистить ф

Если чек загорелся при запуске на холодном двигателе

Если при включении зажигания отсутствует характерный звук накачки топлива, а на панели загорелся значок двигателя, то, скорее всего, неисправно реле, подающее электропитание к бензонасосу.

Точное место установки данного устройства зависит от конкретной модели машины и может находиться в непосредственной близости от блока управления впрыском топлива или рядом с блоком предохранителей. Причинами несрабатывания реле могут быть как неисправность самого устройства, так и выход из строя защищающего его предохранителя.

Неисправное реле бензонасоса необходимо заменить на новое, а при перегорании предохранителя обязательно нужно определить и устранить причину этой проблемы, так как возможные замыкания в электропроводке могут привести к возгоранию автомобиля.

Если наблюдаются проблемы с запуском, холодный двигатель работает неустойчиво, то вероятно, засорились топливные форсунки или неисправна их электропроводка. Для устранения проблемы нужно промыть устройство впрыска, и устранить повреждения в электрических цепях управления.

Причиной того, что после запуска двигателя горит чек сигнал, может быть нарушение нормальной работы устройства для поглощения паров бензина – адсорбера.

Это происходит если приходит в негодность поглощающий элемент (активированный уголь) или выходит из строя электромагнитный клапан управления.

Часто предупреждающий индикатор загорается без неполадок в моторе из-за элементарной невнимательности. Плохо затянутая в спешке пробка заливной горловины топливного бака снижает давление в бензопроводах за счет пропускания воздуха. Это приводит к повышенному расходу бензина, который ЭБУ оценивает как неисправность и тогда на панели включается чек лампа.

Другой причиной может быть неисправность датчика расхода воздуха. Для обеспечения оптимального состава топливной смеси, блок управления контролирует потребление воздуха с помощью показаний датчика массового расхода воздуха (ДМРВ). При нерегулярной замене воздушного фильтра рабочий элемент ДРМВ засоряется частицами пыли, что приводит к искажению его показаний.

В такой ситуации ЭБУ переходит на расчет потребляемого двигателем воздуха косвенными методами и предупреждает водителя о неисправности через включенный «Check». Также при выходе из строя ДМРВ двигатель плохо запускается при отрицательной температуре окружающей среды.

Замена датчика расхода воздуха достаточно проста, однако стоимость самой детали в зависимости от марки и модели автомобиля может достигать 10 – 15 тысяч рублей. Поэтому лучше не экономить на регламентном обслуживании машины и своевременно приобретать и устанавливать качественный фильтр очистки воздуха.

Контроль возникновения детонаций при сгорании бензина в цилиндрах ведется с помощью датчика детонации. При отсутствии информации или низком уровне сигнала от датчика, ЭБУ подает сообщение об ошибке на приборную панель.

Конструкционно датчик состоит из пьезоэлемента и резистора, поэтому он не подлежит ремонту и меняется в сборе.

За установку и поддержание необходимых оборотов в разных режимах работы мотора отвечает регулятор холостого хода (РХХ). Регулятор открывает и закрывает специально отверстие в патрубке дроссельного узла для дозирования воздуха. В результате автомобиль может начинать движение сразу после запуска двигателя без длительного прогрева.

Неустойчивая работа мотора на холостом ходу и загоревшийся сигнал неисправности двигателя сигнализируют о поломке РХХ и необходимости его замены.

Процесс очистки форсунок на ВАЗ-2110

Перед чисткой необходимо осознать, что автомобилист знает конструкцию и принцип работы узла, а также степень ответственности за все проделанные операции и их последствия. Если такой уверенности нет, то рекомендуется обратиться в автосервис.

Форсунки Бош для ВАЗ-2110.

Для начала, необходимо провести демонтаж элементов с топливной магистрали и вовсе снять их с автомобиля. Сделано это для удобства совершение операций. Итак, приступим к разборке узла и демонтажу:

1. Мотор остыл, и можно начать проводить операции. Обесточиваем топливный насос. Сделать это можно, отключив предохранитель, или сняв колодки проводов с разъёма питания.
2. Снижаем давление в топливной магистрали.

   Отсоединяем питание с топливного насоса и сбрасываем давление.

3. Полностью снимаем клемму с АКБ, поскольку придётся снимать рампу в сборе.

   Снимаем клемму АКБ для снятия топливной рампы.

4. Отключаем все провода, подключённые к топливной рампе.
5. Снимаем патрубок подачи горючего.

   Когда всё отключено, можно снять топливную рампу с двигателя.

6. При помощи шестигранника откручиваем крепёжные болты рампы и снимаем её вместе с форсунками.

   Отсоединив топливный шланг, проводим демонтаж топливной рампы.

7. Отсоединяем крепёжные скобы и вынимаем форсунки.

   Снимаем скобы крепления и демонтируем форсунки с рампы.

Посадочные места форсунок необходимо накрыть, чтобы в коллектор и цилиндры не попали сторонние предметы, которые могут навредить компонентам двигателя.

После того, как форсунки, снятые с автомобиля, можно приступить непосредственно к процессу очистки:

>

1. Демонтируем резиновый уплотнитель с самой форсунки.
2. При помощи специального средства для чистки форсунок, промываем воронкообразные поверхности и сопла.
3. Далее, проводим чистку канала подачи горючего.
4. Когда ручная очистка проведена, стоит перейти к более эффективному способу.

   Процедура подключения и чистки форсунок своими руками.

5. Для этого подключаем питание к форсунке. Не рекомендуется использовать стандартный автомобильный АКБ, поскольку можно сжечь обмотку форсунки, и придётся покупать новую. Идеально подойдут источники питания мобильных телефонов (зарядки).
6. Через стандартный шприц (используется, как переходник) подключаем балончик с жидкостью для чистки карбюраторов.
7. После этого включаем питание на несколько секунд. Так проделать несколько раз, пока струя с форсунки не станет равномерной. Такую операцию необходимо проводить с каждой форсункой.

Способы чистки

В практике существует несколько видов чистки форсунок. Наиболее известные и применяют три способа:

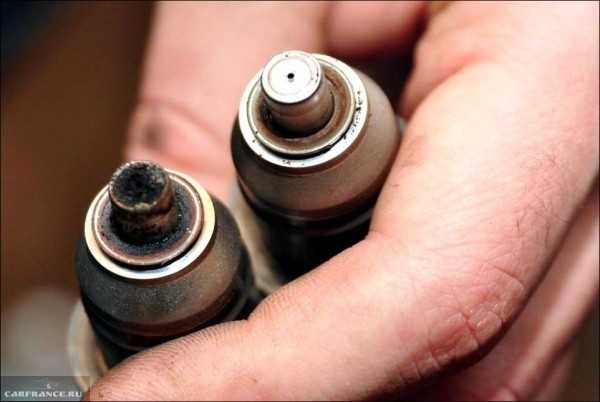

Загрязнённость форсунки.

• Первый способ предусматривает использование автомобильной химии. Очень эффективный, но значительно затратный способ. Ко всему прочему можно добавить, что автомобильная химия не безопасна в работе для человеческого организма, а поэтому стоит быть предельно аккуратным. При использовании химии форсунки можно не снимать!
• Автосервис. Конечно, это самый безопасный и надёжный способ очистки форсунок с применением специального стенда. К однозначным минусам можно отнести стоимость выполнения таких работ, поскольку цена бывает нередко слишком высока.
• Самостоятельное выполнение чистки форсунок. Самый выгодный и экономичный способ ремонтно-восстановительных работ по топливной системе. В этом случае, автолюбителю необходимо знание устройства и работы элементов, чтобы не запороть ничего, а также чтобы не увеличить стоимость ремонта.

Признаки неисправности

Если вовремя проводить чистку и обслуживание узла форсунок, то они способны прослужить достаточно долго. Но, когда чистить элементы тяжело определить, поэтому существует ряд признаков неисправности.

• Запуск мотора со сложностями или не с первого раза.
• Падение мощности и тяги.
• Троение, явный признак неравномерной подачи горючего.
• Увеличение расхода.
• Дёрганье транспортного средства в зимнее время года.

Если возникли вышеперечисленные признаки, то необходимо срочно провести чистку форсунок. После проведения процедуры, работоспособность автомобильного мотора должна вернуться в норму. Если этого не произошло, то стоит искать причины в другом месте, таком как — бензонасос, топливный фильтр или цилиндры.
