Ремонт и замена дпдз (датчик положения дроссельной заслонки) на ваз (lada) 2113/2114/2115

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

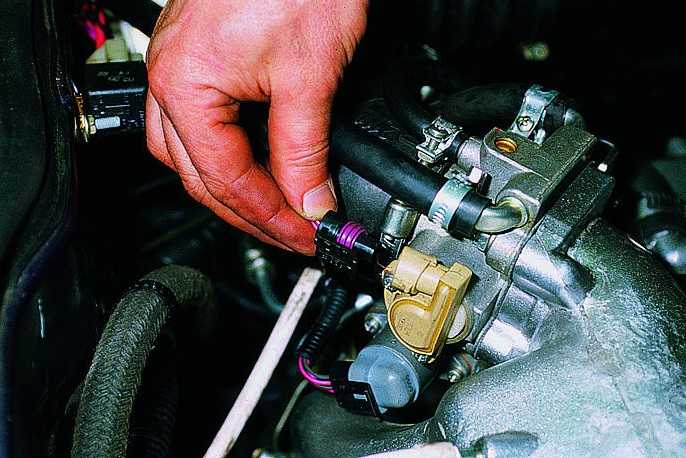

1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
2. Производим частичное сливание охлаждающей жидкости;
3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
8. Теперь стало возможным снятие дроссельного узла со шпилек;
9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка

Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно

Для проведения чистки понадобятся:

• короткая и длинная отвертки;
• зубная щетка (мягкая, или просто старая);
• ватные палочки;
• чистящее средство;
• резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками

Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Замена дроссельной заслонки lada 2112 (ваз 2112)

После того, как автомобиль будет интенсивно эксплуатироваться на протяжении нескольких лет, у него загрязнится дроссельный узел. В таком случае ему потребуется чистка, так как двигатель станет работать нестабильно.

Более детально с чисткой дроссельного узла на ВАЗ-2112 можно ознакомиться на видео ниже:

К ним относятся такие:

1. Двигателю становится сложно переходить с повышенных оборотов на пониженные и наоборот.
2. Мотор глохнет на ходу с потряхиванием и с большим трудом восстанавливает нормальные обороты.
3. Двигатель глохнет на холостых оборотах.
4. Холодный пуск мотора затруднен. Для того, чтобы завести мотор надо долго крутить его стартером.
5. Из выхлопной трубы будет чувствоваться запах бензина.
6. Первые несколько минут после запуска мотор будет «троить».

Рекомендуется чистку заслонки производить каждые 50-60 тысяч километров пробега. Также периодически следует выполнять определенные действия для профилактики.

Причины загрязнения

Смесь частиц пыли и масла медленно покрывает поверхность заслонки в процессе эксплуатации. Особенно это заметно в тех местах, где есть завихрения воздуха.

Если вовремя не производить чистку, то со временем зарастет таким налетом и тепловой зазор. Также в заслонке уменьшится ход клапана, который регулирует холостой ход авто.

Чистка заслонки

Данную работу надо производить на заглушенном моторе. Также надо подождать пока он остынет, чтобы избежать ожогов.

Инструменты и материалы:

1. Набор отверток.
2. Ключ на «13».
3. Ветошь (можно взять палочки для чистки ушей).
4. Прокладка.
5. Жидкость для промывки.

Пошаговое руководство

1. Изначально потребуется снять защиту с двигателя.
2. Далее надо открутить пробку с расширительного бачка системы охлаждения, чтобы снизить в ней давление. Потом потребуется ослабить хомуты.
3. Следующим шагом будет снятие шланга принудительной вентиляции воздушного патрубка. Этот элемент надо визуально осмотреть. Если в нем будет видно масло, то, скорее всего, в дроссельной заслонке забит канал принудительной вентиляции.
4. Далее при помощи отвертки надо ослабить патрубки подогрева заслонки. Также на время проведения работы их надо заглушить, чтобы избежать попадания пыли внутрь.
5. После этого изымается сам дроссельный узел. Выглядит он так:
6. Теперь надо произвести непосредственную чистку заслонки.Использовать для этого надо жидкость для промывки карбюратора и ветошь. Также можно применять металлическую спицу для очистки каналов.

Если потребуется, то надо заменить и прокладку.

Но когда она в нормальном виде, то можно и не менять.

После проведения данных работ заслонку стоит поставить на место в обратном разборке порядке. Далее следует запустить двигатель и проверить его работу.

Заключение

Как видно с описанного выше процесса чистки, работа это несложная, если к ней подойти грамотно и иметь некоторые навыки.

3 Апгрейд дроссельной заслонки для ВАЗ 2112

Полезность установки такого узла объясняется снижением скорости движения воздушного потока и как итог КПД впускной воздушной системы повышается. Идеальным вариантом будет установка на пару с фильтром нулевого сопротивления. Так как диаметр ресивера на ВАЗ 2112 составляет 53 мм, то сначала рекомендуют попробовать обновить регулятор до размера в 52 мм.

Установка не составит проблем, так как никаких доработок от автовладельца не потребуется. Возможно, понадобится подрезать прокладку, в случае если вы все же решили установить узел в 56 мм. Из положительных эффектов сразу можно отметить следующие:

• повышение скорости отклика педали акселератора,
• исчезновение проблем холостого хода,
• улучшение общей динамики движения на ВАЗ 2112.

Некоторые автолюбители говорят о повышении потребления топлива по показаниям бортового компьютера, хотя по факту такое не всегда наблюдается.

Кажется, что изменения в лучшую сторону возникают именно из-за того, что водитель произвел замену своего старого узла на новый в 52 мм и более. Но возможно, что старый был просто сильно загрязнен.

Зачастую простая промывка, о которой говорилось выше, дает тот же эффект, что и установка нового узла даже увеличенного диаметра.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой. Снимаем вентилирующий шланг с помощью отвертки
3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов. Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты
4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора. Вынимаем заслонку, предварительно открутив два болта

Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

Совет: Регулируйте заслонку в процессе чистки, чтобы полностью убрать грязь с внутренней поверхности механизма.

При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

Как выглядит дроссельная заслонка до и после очистки

Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки

Убираем грязь с корпуса и хорошо прочищаем контакты устройства

Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

2 Профилактическая чистка детали

Чтобы не ждать, пока дроссель ВАЗ 2114 полностью перестанет функционировать, необходимо проводить поверхностную промывку детали. Такой способ очистки выполняется очень просто. Но не стоит забывать, что, выполнив такую операцию, вы очистите от пыли только некоторые детали заслонки. Следовательно – толку от работы будет не так уж много. Тем не менее, поверхностная очистка станет отличным стартом для водителей ВАЗ, не имеющих опыта в обслуживании дроссельной заслонки.

Для профилактической очистки необходимо снять гофру с поверхности детали. Далее обрызгиваем чистящим средством внутренние части заслонки, после чего тряпкой или щеткой тщательно прочищаем ее конструкцию. То же самое нужно проделать и на обратной стороне дроссельной заслонки. После этого устанавливаем гофру и закрываем капот автомобиля.

Чистка дроссельного узла ВАЗ 2114

В инжекторных автомобилях как известно используется множество датчиков, которые необходимы для контроля работы двигателя и управления им. Для работы ДВС необходимо не только топливо, но и воздух, а педаль акселератора, как раз-таки регулирует обороты двигателя подачей воздуха в цилиндры. Чем больше воздуха поступает в цилиндры, тем больше топлива необходимо для правильного соотношения топливной смеси.

В инжекторных автомобилях, коим и является ВАЗ 2114, для регулировки воздуха используется специальный узел, называемый дроссельная заслонка.

В данной статье рассказывается о дроссельной заслонки ВАЗ 2114, а именно об ее назначении, конструкции, признаках неисправности, чистке и снятии.

Как почистить дроссельную заслонку на ВАЗ 2114 и ВАЗ 2115

Как почистить дроссельную заслонку на ВАЗ 2114 и 2020 модель правильно и проверенным способом по шагам, так сказать своими руками. Инжектор – достаточно тонкий механизм. Поскольку он расположен рядом с двигателем, регулирует подачу бензина и количество топливно-воздушной смеси, он имеет свойство загрязняться. А детали в таком виде, как известно, работают гораздо хуже. В статье разберем, как почистить дроссельную заслонку на ВАЗ 2114.

ЭТО ИНТЕРЕСНО: Блок предохранителей ваз 2111

Дроссельная заслонка — что это?

Дроссельная заслонка – узел регулировки подачи воздуха в цилиндры двигателя. Воздух поступает через фильтр в ДС в рабочий механизм двигателя, обеспечивая, таким образом, возгорание топлива. Интенсивность впуска регулируется подвижным клапаном. Чем сильнее водитель нажимает на педаль газа, тем больше клапан пропускает воздуха, и наоборот.

Причины загрязнения дроссельной заслонки

В процессе работы двигателя образуются продукты сгорания топливно-воздушной смеси. Как следствие, на заслонке образуется слой грязи. Конечно, количество загрязнений напрямую зависит от качества заправляемого бензина, поэтому производитель авто рекомендует заправляться только на проверенных АЗС. Однако проблема не обойдет стороной даже самого предусмотрительного владельца.

Причины ухудшения работы заслонки: скопление нагара на клапане; картерные газы; масляные пятна.

Обычно все это в комплексе и затрудняет ход клапана. При нажатии на педаль газа он открывается не полностью: не до конца открывается на ходу, но приоткрыт на холостых оборотах. Неправильно положение клапана нарушает работу двигателя, и чем сильнее он загрязнен, тем больше будут расхождения реальных и предписанных оборотов ДВС.

Как часто требуется чистка дроссельной заслонки? На ВАЗ 2114 это порядка 1 раз в 40 – 60 тыс. км пробега. Но производитель рекомендует делать это как можно чаще – до 20 тыс. км. Двигателю хуже не станет.

Подготовка к работе

Что нужно сделать перед тем, как почистить дроссельную заслонку на ВАЗ 2114? Правильно, основательно подготовиться.

Нужная деталь располагается прямо под капотом на отрезке «воздушный фильтр – впускной коллектор». Традиционно она находится справа, но может располагаться и по центру (некоторые выпуски модели 2114).

Процедуру по очистке заслонки легко выполнить в гаражных условиях. Для работы необходимо подготовить: несколько чистых тряпок; щетку; средство для чистки дроссельной заслонки.

Способы чистки дроссельной заслонки на ВАЗ 2114

Работы по чистке впускного узла делятся на два типа – поверхностная и комплексная очистка. Первый способ применяется, когда деталь загрязнена незначительно и в профилактических целях. Второй метод предназначен для полного удаления грязи и частичной замены узла – установки нового уплотнительного кольца и прокладки.

Рассмотрим оба способа чистки дроссельной заслонки на ВАЗ 2114.

Поверхностное очищение:

Снять гофрированную накладку с воздушного фильтра.

Побрызгать средство для чистки дроссельной заслонки на клапан и внутренние полости. Далее нужно подождать 5 – 10 минут для того, чтобы грязь «схватилась» химией.

Пройти щеткой все загрязненные участки. Дополнительно можно еще раз побрызгать чистящий раствор на деталь.

Аккуратно протереть поверхности мягкими тряпочками.

В случае сильных загрязнений, когда машина «не реагирует» на газ, расход топлива неоправданно высокий и перебои с оборотами, этот метод не поможет. Стертая грязь с поверхности может также забиваться вовнутрь, а отложения в скрытых полостях и вовсе могут остаться нетронутыми.

Чистка дроссельной заслонки Ваз 2114

Инжекторная система питания современных автомобилей ВАЗ не отличается особенной сложностью, а разница в конструкции системы на моделях незначительна. Тем не менее, инжектор требует более точных регулировок и любая мелочь может привести к перебоям в работе двигателя. Сегодня мы рассмотрим дроссельную заслонку ВАЗ 2114, и на ее примере установим причины неисправностей холостого хода и других систем, связанные с ее засорением.

Признаки и причины засорения дроссельной заслонки ВАЗ 2114

Дроссельная заслонка инжекторных двигателей ВАЗ самой первой после воздушного фильтра встречается со всеми засорениями, которые может вызвать атмосферный воздух. Фильтр справляется с очисткой удовлетворительно, но некоторые частички пыли все же проникают внутрь системы через неплотности патрубков. Кроме того, картерные газы могут через вентиляцию картера наносить масляную пленку на дроссельную заслонку и регулятор холостого хода.

В общем и целом, засорение дроссельной заслонки приводит к неполному перекрыванию впускного диффузора, что обычно приводит к:

неоправданно высоким оборотам холостого хода; повышенному расходу топлива; тяжелому запуску двигателя; плавающие холостые обороты. Но вследствие загрязнения заслонка может не до конца открываться, а это чревато рывками, провалами в работе двигателя, а так же недостаточной приемистости и потере эффективной мощности.

Когда чистить дроссельную заслонку ВАЗ 2114

Специалисты рекомендуют проводить чистку дроссельной заслонки и РХХ не реже, чем раз в 60 000 км. Процедура совсем несложная, и занимает несколько минут, зато снимает массу проблем, особенно ярко выраженных при эксплуатации автомобиля в условиях города и интенсивного движения. Процесс очистки заслонки нужно проводить на остывшем двигателе, а из инструментов нам понадобятся только отвертка для отсоединения хомутов и торцовый ключ на 13. И новая прокладка.

Также перед началом работы стоит подумать о том, чем мыть будем. Мыть можно, в принципе, чем угодно, но топливщики рекомендуют использовать жидкость для очистки карбюраторов. Она лучше всего справляется масляным налетом, оседающим на поверхности заслонки и диффузора. Если покупка жидкости за 120 рублей сможет нанести непоправимый урон вашему бюджету, тогда можно использовать ацетон, или любой растворитель.

Демонтаж дроссельной заслонки

Снмем дроссельную заслонку с двигателя полностью. Так мы сможем обеспечить более тщательную очистку. Чтобы добраться до всего топливного хозяйства двигателя, нам будет необходимо снять декоративный кожух, который скрывает своей неповторимой эстетикой двигатель 2114. После этого нужно снять шланг системы принудительной вентиляции картера, который зачастую и стает виной засорения заслонки.

Попутно стоит взглянуть на воздушный патрубок. Если в нем есть масло, то это говорит о том, что система принудительной вентиляции картера потеряла былую свежесть и тонкий канал вентиляции мог забиться.

После этого необходимо стравить давление из системы охлаждения. Это нужно для того, чтобы антифриз не выливался из прогревочных шлангов, которые нам предстоит снять. Когда давление стабилизировалось, можно снимать шланги с патрубков корпуса дроссельной заслонки. Для того, чтобы антифриз не пролился, мы рекомендуем использовать вместо пробок для шлангов две старые свечи зажигания. Они всегда есть под рукой, их легко вставить и просто вынуть из шланга. Снимаем трос привода заслонки, отсоединяем шланг вентиляции бензобака, и снимаем дроссель в сборе.

Чистка дроссельной заслонки ВАЗ 2114

Конечно, проще чистить аэрозольной жидкостью, тогда не придется ковыряться в труднодоступных каналах ушными палочками. При чистке соблюдайте аккуратность и избегайте использования острых металлических предметов, чтобы не повредить диффузор и заслонку.

Начнем с датчика РХХ. Сперва вынимаем его и оцениваем степень его загрязнения. Скорее всего, он будет в маслянистой пленке и грязи. После этого берем очиститель карбюраторов и обильно разбрызгиваем аэрозоль на рабочую поверхность датчика. Особенно тщательно промываем конусную иглу и ее пружинку. Процедуру проводим до тех пор, пока датчик не станет чистым полностью. Перед тем, как устанавливать датчик, необходимо проверить расстояние от корпуса датчика до самого конуса. Оно должно быть в пределах 22-23 мм.

После очистки узла даем ему хорошо просохнуть, устанавливаем новую прокладку и собираем всю конструкцию в обратном порядке. Холостые должны прийти в норму, а работа двигателя стабилизироваться. Устойчивых вам холостых оборотов, и удачи на дорогах!

Снятие дроссельной заслонки ВАЗ 2114

Дроссельный узел ВАЗ 2114 – это не что иное как педаль газа. Работает она по принципу: мы давим тапок в пол, открывая эту заслонку, через открывшееся пространство воздух проходит к движке, смешиваясь с бензом, далее процесс возгорание воздушно-топливной смеси и рывок вперед. Логично – чем больше воздуха, тем больше будет объем сжигаемой смеси, значит, больше КПД (мы это видим как увеличение оборотов на тахометре).

Расположение

Чтобы грамотно провести снятие дросселя ВАЗ 2114, надо знать, как он выглядит (на рисунок посмотрите) и где находится.

Дроссельный узел ВАЗ 2114

Искать его будем под капотом, в пространстве между коллектором и воздушным фильтром. Положение его оправдано: воздух, проходя через фильтр, сквозь датчик массового расхода воздуха, попадает в узел дросселя, а потом уже в движку через коллектор.

Снятие дроссельной заслонки ВАЗ 2114 чаще всего нужно для ее чистки. Основные посылы для такого типа действия:

• движка работает от случая к случаю (или вовсе не запускается)
• скачут обороты, нестабильный холостой ход
• на малых оборотах движка троит
• движка глохнет через некоторое время работы
• повышенный расход бенза

Кстати, дроссельный узел нуждается в профилактике через каждые 30 тысяч км пробега.

Снимаем заслонку

Для того, чтобы понять, как снять дроссельную заслонку на ВАЗ 2114, нужны следующие инструменты:

• Отвертка обычная и крестовая
• Тара
• Пара болтов М13

Снимают ее в случае промывки, замены на новую, замены прокладки узла дросселя, заменяя датчика РХХ. Многие советуют перед работой слить антифриз, хотя, в процессе теряется не так уж и много жидкости (для чего и нужна тара), ее проще потом залить обратно.

Важный момент: остудите движку перед действиями с заслонкой! А теперь процесс, как снять дроссельную заслонку:

1. Открыли капот, убрали защиту (особенно касается четырнадцатых объемом на 1,6 л)
2. Открываем колпачок расширительного бочка и снижаем давление в охладительной системе на нет
3. Узрите патрубок дроссельной заслонки на ВАЗ 2114 – его надо снять. Он идет от воздушного фильтра, такая толстая, черная труба из пластика.
4. Затем, перебираемся на тросик педали газа и отсоединяем его
5. Убираем систему контактов с датчиков дроссельного узла – РХХ и ДПДЗ
6. Крестовухой выкручиваем патрубки дросселя, это два шланчика по его краям. Один немного толще второго, он содержит антифриз, под него надо поставить тару, чтобы она не пролилась мимо. Потом берем те самые болты М13 и затыкаем открученные патрубки, чтобы не текли.
7. Между этими двумя шланчиками есть третий – он идет от адсорбера – его тоже нужно отсоединить.
8. Теперь дроссельный узел, его крепеж выкручиваем накидным ключом на 13, крепится он к коллектору впуска.
9. Вот и все, вытаскиваем его.

Еще один способ сделать так, чтобы антифриз никуда не делся: начинаем с срединного шланчика, идущего от адсорбера, потом слабим крепление патрубков с антифризом. Не вынимая их, отвинчиваем крепеж узла дроссельной заслонки и вытаскиваем его вместе с патрубками антифриза. И только после этого затыкаем каждый приготовленными заранее болтами.

Вот теперь можно почистить дроссель, заменить его на новый, посмотреть состояние прокладки (для движки объемом на 1,5) или кольца уплотнителя (для движки объемом на 1,6). Вспоминаем про тару с антифризом и доливаем остатки обратно в патрубок.

Главное, когда будете убирать отработавшие свое зап части, делайте это аккуратно. Есть риск повредить поверхность узла (алюминий – материал мягкий, требует нежного обращения).

Перед установкой необходимо почистить все поверхности, которые соприкасаются с прокладкой и коллектором. Помыть узел достаточно просто: нужен прохладный раствор WD-шки. Только не надо промывать ДПДЗ! А так же клапан по управлению воздушным потоком на холостом ходу. Иначе запорете устройства.

Материальные расходы

Цена на дроссельный узел Ваз 2114 составляет от 1000 до 2000 рублей, учитывая разницу в регионах. Так же, цена может варьироваться из-за такого параметра как диаметр заслонки – нормальным считается 46 мм, но бывает 52 мм и 54 мм (это как раз диаметр патрубка дросселя). Фишка в том, что увеличенный диаметр обеспечивает меньшую скорость потока воздуха, от чего увеличивается КПД внутренних процессов системы (для лучшего хода, скоростных ощущений, быстрого разгона и т.д.). Однако, эффективность установки такого агрегата вы почувствуете только тогда, когда обзаведетесь фильтром минимального сопротивления воздуха.

В комплекте в заслонкой часто приобретаются следующие зап части:

• Датчик положения дроссельной заслонки – от 250 рублей
• Если отдельно покупаете патрубок (увеличенного диаметра) – от 1100 рублей
• Прокладка – от 60 рублей

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.
