Проверка датчика

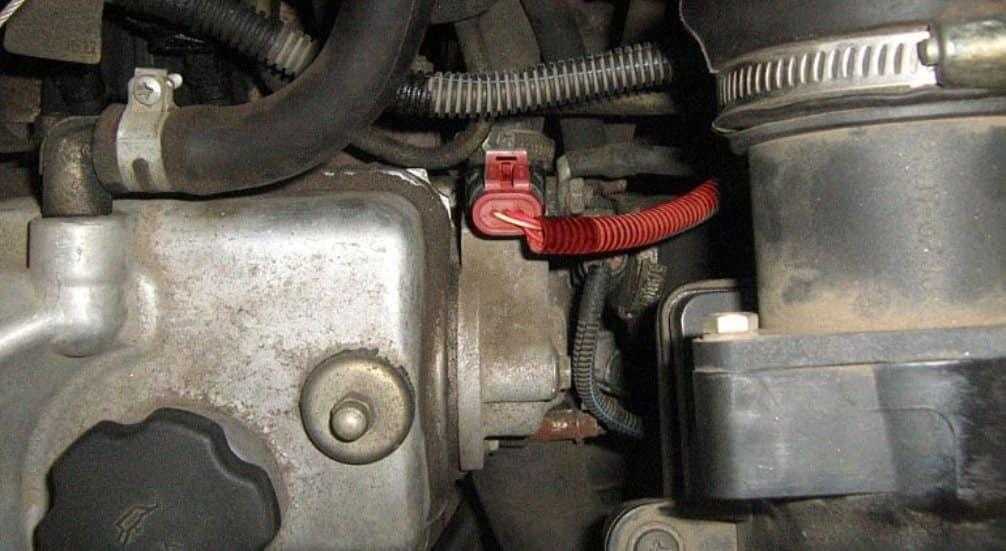

Для того чтобы убедиться в исправности измерителя положения коленвала, необходимо осуществить его проверку. На инжекторных автомобилях ВАЗ-2107, датчик положения коленвала находится на кронштейне крышки распределительного вала.
Осуществить проверку можно 3 способами.

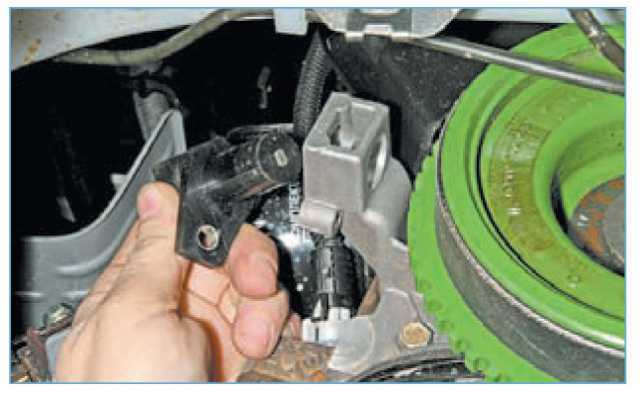

- Первый способ проверки заключается в замере сопротивления катушки индуктивности. Для этого датчик нужно снять, предварительно установив метки, определяющие его правильное положение. При помощи мультиметра нужно провести замер сопротивления на выводах катушки. Сопротивление от 500 до 700 Ом указывает на исправность детали. Более низкое сопротивление является признаком неисправности.
- Второй способ потребует провести замер индуктивности самой катушки. Для этого необходим мультиметр с подобной функцией. Замер проводится аналогично замеру сопротивления. На работоспособность детали укажет значение от 200 до 400 Гн.
- Третий способ самый сложный, но также самый надежный. Для проверки понадобится осциллограф. Осциллограф можно использовать как аналоговый, так и цифровой. Но для цифрового понадобится компьютер с сопутствующим ПО. Проверка осуществляется во время работы двигателя. Проверочные контакты осциллографа необходимо параллельно соединить с выводами катушки. На исправную работу укажет ровная линия на экране осциллографа. Скачки, прерывания или волны на экране, укажут на неисправность датчика.
Быструю проверку можно провести при помощи отвертки и мультиметра. Щупы устройства соединить с выводами катушки. Измерительный прибор установить в положение «прозвонки». Металлической отверткой провести перед магнитным сердечником. Во время нахождения отвертки перед сердечником, мультиметр покажет момент размыкания контактов.
Важно помнить, что перед снятием детали необходимо отключить «-» клемму аккумулятора. Не нужно забывать об установке меток
Это поможет легко установить датчик и завести двигатель.
