Калибровка дроссельной заслонки калина

Адаптация на примере некоторых автомобилей

Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:

Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
При отпущенной педали газа включить зажигание и подождать 3 секунды.
По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
После 5-го упражнения стоит выждать паузу.
Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.

При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.

Значение процедуры адаптации дроссельной заслонки трудно недооценить, при этом далеко не каждый автолюбитель знает, как выполнить данную операцию своими силами.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно. А перед установкой элементов следует проверить общее состояние этого элемента

Если у иглы имеется большой свободный ход, то деталь подлежит замене

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

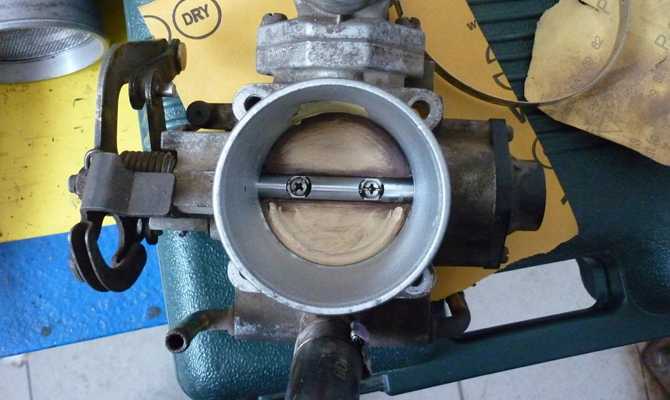

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Очистка дроссельной заслонки Калина 1

Шаги по очистке дроссельной заслонки Калина 1:

Шаг 1: Откройте капот и обнаружьте дроссельную заслонку, расположенную на впускном коллекторе двигателя.

Шаг 2: Отсоедините провода аккумулятора, чтобы предотвратить случайное запускание двигателя.

Шаг 3: С помощью отвертки открутите хомуты, крепящие шланги воздушного фильтра к дроссельной заслонке

Осторожно отсоедините шланги от заслонки

Шаг 4: Смочите чистящий спрей для дроссельной заслонки и равномерно нанесите его на поверхность заслонки. Дайте спрею проникнуть и размягчить загрязнения в течение нескольких минут.

Шаг 5: С помощью щетки или зубной щетки аккуратно удалите все загрязнения с поверхности заслонки

Уделите особое внимание областям сильного засорения

Шаг 6: Протрите поверхность заслонки чистой тряпкой или бумажными полотенцами, чтобы удалить остатки спрея и загрязнений.

Шаг 7: Верните на место отсоединенные шланги и закрепите их при помощи хомутов. Убедитесь, что все соединения плотно закреплены.

Шаг 8: Подключите провода аккумулятора к их месту. Убедитесь, что все провода надежно подключены.

Шаг 9: Закройте капот и проверьте, что дроссельная заслонка работает без помех.

После проведения всех этих шагов ваша дроссельная заслонка Калина 1 должна быть очищена и готова к использованию. Помните, что правильное обслуживание дроссельной заслонки поможет поддерживать оптимальную работу двигателя и продлит его срок службы.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
силиконовая смазка в виде спрея;
ветошь;
отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
кисточка с жёсткой щетиной или зубная щётка;
защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

Замена маслосъемных колпачков (сальников клапанов)
Как снять головку блока цилиндров на двигателе
Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Как заменить дроссельный узел, в народе дроссельная заслонка на ВАЗ 1117-ВАЗ 1119?

Снятие:1) В самом начале операции вам нужно будет слить всю охлаждающую жидкость из системы охлаждения двигателя автомобиля, всё это делается потому что к дроссельному узлу подсоединяются шланги по которым бегает охлаждающая жидкость и когда вы их отсоедините (А их придётся отсоединить, так как снять дроссельный узел всё же надо) из них польётся жидкость, которая испачкает вам весь мотор у автомобиля. (О том как слить жидкость из системы, смотрите в статье: «Замена охлаждающей жидкости на ВАЗ»)

Примечание!Хотя жидкость вы можете в принципе даже и не сливать, конечно если вы шланги быстро сможете переставить, то есть для этого подставляется сперва под дроссельный узел небольшую ёмкость, после чего ослабляются винты всех хомутов (Не считая хомута центрального шланга, так как этот шланг идёт всего лишь на вентиляцию картера и жидкость из него не польётся) которые крепят шланги к штуцерам дроссельного узла и после этого все шланги (Только боковых шлангов это касается, как уже было сказано ранее центральный не бойтесь трогать так как из него ничего не потечёт) отсоедините (Из них будет течь охлаждающая жидкость) и резко подсоединяется к этим же самым штуцерам, но только уже на рядом лежащей новой заслонки! (Если вы решите не сливать жидкость, тогда знайте об одном, ни в коем случае не трогайте и нечего не отсоединяйте на горячем двигателе иначе обожжетесь, кроме того смотрите за тем чтобы жидкость не попала на проводку а то она испортит её и самое главное опасайтесь за себя так как жидкость будет сушить кожу если она на неё попадёт, особенно бойтесь за свои глаза, поэтому если она куда ни будь попала то сразу промойте это место чистой водой и тем самым сотрите её полностью)

2) Затем отожмите пластмассовый фиксатор и после отсоедините от датчика положения дроссельной заслонки колодку проводов которая к нему подсоединяется (см. фото 1), а после этого точно такую же операцию проделайте и с датчиком регулятора холостого хода и тем самым колодку проводов тоже от него отсоедините (см. фото 2).

Примечание!Оба этих датчика присутствуют прямо на самом дроссельном узле поэтому вы их не с чем не спутаете!

3) Следом возьмитесь за отвёртку и с её помощью ослабьте два хомута, в начале ослабьте хомут который крепит шланг вентиляции картера к основному патрубку подвода воздуха (см. фото 1), после этого когда хомут будет ослаблен отсоедините шланг и направьте его куда ни будь чтобы не мешал дальнейшему снятию, а уже после этого отвёрткой ослабьте хомут который крепит к дроссельному узла основной патрубок подвода воздуха (см. фото 2) и после чего отсоедините его от самого узла.

4) После чего вам нужно будет ослабить два винта хомута которые крепят шланги слива и подачи охлаждающей жидкости к штуцерам дроссельного узла и после чего отсоедините оба шланга (см. фото 1-2), когда они будут убраны точно так же ослабьте хомут крепления шланга вентиляции картера (см. фото 3) и шланга который идёт от клапана продувки адсорбера (см. фото 4) и отсоедините все эти шланги.

5) И в завершение операции, отверните две гайки которые крепят дроссельный узел к ресиверу (см. фото 1) и после чего выведите его по шпилькам и тем самым снимите полностью с автомобиля (см. фото 2), но когда снимите, в добавок ещё снимите уплотнительную прокладку с ресивера которая указана синей стрелкой.

Примечание!Данная прокладка отвечает за герметизацию всей системы, поэтому когда вы её снимите то со всех сторон внимательно осмотрите и если найдёте следы трещин, или если она будет слишком сильно обжата или ещё как ни будь деформирована, тогда замените её на новую!

Установка:Устанавливается новый дроссельный узел в обратном порядке его снятию, но перед установкой нового, проверьте присутствует ли на нём датчик регулятора холостого хода (Указан синей стрелкой), а так же присутствует ли датчик положения дроссельной заслонки (Указан красной стрелкой), если этих датчиков не будет, тогда снимите их со старого узла, снимаются они очень легко, достаточно отвернуть по два винта которые их крепят и после чего их можно снимать с дроссельного узла и ставить на новый.

Процесс очистки заслонки

При очистке дроссельной заслонки внимание следует уделить датчику положения (ДПДЗ) и регулятору холостого хода (РХХ). Благодаря им обеспечивается плавное страгивание автомобиля с места и поддержание оптимальных оборотов вала в зависимости от нагрузки на бортовую сеть. Эти датчики следует тщательно очистить, так как поверхностного вмешательства в данном случае будет недостаточно.

Эти датчики следует тщательно очистить, так как поверхностного вмешательства в данном случае будет недостаточно.

Для проведения работ следует подготовить гаечные ключи, отвертку, очиститель и кисть.

Демонтаж узла

Первый этап включает в себя демонтаж дроссельной заслонки. Для этого потребуется снять воздушный патрубок, связывающий воздушный фильтр и дроссельный узел. Затем нужно открутить болты, которыми корпус фильтра соединяется с двигателем, и отсоединить нижний патрубок.

Особое внимание следует обратить внимание на состояние резиновых уплотнений. Со временем они рассыхаются, что вызывает люфт и вибрации корпуса фильтра. При слабой затяжке болтов происходит подсос воздуха

Между корпусом фильтра и заслонкой стоит резиновое кольцо, его рекомендуется надеть на фильтр, что в последующем облегчит сборку.

При слабой затяжке болтов происходит подсос воздуха. Между корпусом фильтра и заслонкой стоит резиновое кольцо, его рекомендуется надеть на фильтр, что в последующем облегчит сборку.

С механической заслонки необходимо снять тягу. Для этого не нужно прикладывать много усилий, достаточно поддеть ее и отвести в сторону. Затем отсоединяется регулятор холостого хода и датчик положения заслонки посредством отжатия разъемов.

Последнее действие – снятие фиксирующей скобы и вытаскивание дроссельной заслонки.

После демонтажа нужно заткнуть отверстие впускного коллектора салфеткой или чистой ветошью. Это предотвратит попадание пыли внутрь.

Очистка заслонки

Первым делом необходимо снять регулятор холостого хода с заслонки: он крепится при помощи двух винтов. Под ним находится резиновое кольцо. Чтобы его не повредить, не нужно замачивать деталь в бензине или сильно тереть ее.

Если уплотнитель имеет изношенный вид, его стоит заменить на новый.

За несколько минут он удаляет различные химические загрязнения и нефтепродукты, быстро испаряется с поверхностей, не оставляя разводов и следов.

Очистка заслонки снаружи практически не имеет смысла, так как узел быстро обрастает пылью. Тщательно отмыть следует внутренние поверхности заслонки (особенно в месте ее соединения с корпусом), шток и колодец датчика холостого хода, каналы подачи добавочного воздуха.

После этого заслонку необходимо высушить, только потом можно приступать к сборке узла.

Сборка

Сначала устанавливается регулятор холостого хода, после чего заслонка возвращается на штатное место и фиксируется крепящей скобой. Узел должен попасть в паз. Затем нужно установить тягу, при этом наконечники рекомендуется обработать любой пластиной смазкой. Следует также проверить ход тяги вручную. Он должен быть без рывков и закусываний.

Далее патрубок вентиляции надевается на корпус воздушного фильтра и прикручивается болтами, после чего устанавливается воздушный патрубок.

Настройка регулятора холостого хода

После чистки заслонки нужно отрегулировать регулятор холостого хода. Для этого следует отсоединить аккумуляторные клеммы на 15 минут, затем снова их надеть и произвести запуск двигателя.

В течение 10 минут он должен проработать на холостом ходу. Затем на 10 секунд двигатель глушится и опять запускается. После достижения рабочей температуры автомобиль можно эксплуатировать.

Не стоит пугаться, если после замены РХХ возникнут проблемы с оборотами. Это происходит из-за того, что датчик адаптируется к работе и не сразу входит в нужное положение.

Если дроссельная заслонка имеет электроуправление, то ее регулировка происходит следующим образом. После того, как двигатель прогреется до нужной температуры, его следует заглушить на 10 секунд. Затем на 3 секунды включается зажигание и производится 5 нажатий на педаль газа. Спустя несколько секунд педаль выжимается до упора и держится в таком положении до тех пор, пока индикатор на приборной панели «Check engine» не будет гореть постоянно. После этого можно отпустить педаль газа и запустить двигатель.

4 Небольшой тюнинг заслонки ВАЗ 2114

Помимо необходимости регулярно чистить дроссель ВАЗ, существуют некоторые конструктивные ошибки, которые допустил производитель при создании элемента. Чтобы устранить подобные проблемы, стоит выполнить доработку дросселя машины. И чем быстрее вы это сделаете – тем лучше. Многие владельцы 14-ой модели иногда жалуются на нестабильную работу двигателя при переключении скоростей.

Доработка дросселя машины

Некоторые считают это результатом неисправности трансмиссии, другие приступают к чистке заслонки. Но что делать, если и после этого двигатель не перестает глохнуть. Лучшим вариантом станет модернизация дроссельной заслонки ВАЗ 2114. Для этого нужно взять напильник и проточить небольшую канавку в задней стенке заслонки. Ширина углубления не должна превышать 3 мм.

Такая несложная операция помогает найти выход из ситуации, когда двигатель отказывается заводиться в горячем состоянии. После проделывания канавки уменьшится разрежение воздуха в ресивере. Это повлияет на расход топлива – теперь вы сможете “пробежать” по дороге лишние 500 м, не израсходовав ни капли бензина. Еще одно преимущество от подобной доработки – это снижение вибрации мотора на холостом ходу.
