Датчик массового расхода воздуха (дмрв) 2110: симптомы неполадок, диагностика и ремонт

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

• ДМРВ не подключен;
• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Принцип действия ДМРВ

В основе датчика – платиновая проволока толщиной всего лишь 70 микрометров. Она скрыта в особой тубе, находящейся перед заслонкой дросселя. Когда воздух на нее попадает, проволока охлаждается. Для восстановления нормальной температуры по ней проходит определенный заряд электричества, по величине его ЭБУ, и узнает, сколько именно нужного мотору топлива в данный момент.

В связи с тем, что воздух поступает непосредственно из атмосферы, на проволоке регулярно оседает грязь. Именно она в большинстве своем способствует тому, что датчик приходит в негодность. В последних моделях ДМРВ, впрочем, имеется система автоматической очистки.

Существенный недостаток описанной конструкции – это неприспособленность к ремонту. В результате рано или поздно, но расход денег становится неизбежным.

Как чистить датчик массового расхода воздуха на ВАЗ 2110-ВАЗ 2112?

Примечание! Многие люди останавливают и говорят не нужно чистить этот датчик, на самом деле всё верно потому что он очень чувствителен и если сделать какую то ошибку то можно навсегда остаться без этого датчика и ехать в автомагазин за новым, поэтому при чистке будьте осторожны и приступайте к ней только в том случае если вы на 100% уверены в том, что именно этот датчик у вас вышел из строя, соответственно исправный датчик мы вам не рекомендуем вообще трогать, а иначе вы его можете просто повредить и поехать в автомагазин за новым!

1) В начале операции, вам нужно будет сперва снять сам датчик, на самом то деле датчик снимается довольно таки легко, для более подробной инструкции по его снятию, ознакомьтесь со статёй называется которая: «Замена ДМРВ на ВАЗ», там всё описано.

Примечание! В той статье на которую дана ссылка выше, ещё в добавок описывается как правильно проверить датчик на работоспособность, поэтому изучите её по подробней и только после этого переходите к этой статье!

2) Затем когда датчик уже будет снят, вам нужно будет разобрать его, для разборки понадобиться специальный ключ звёздочка, в том же случае если у вас его нет, тогда при помощи пассатижей аккуратно можно вывернуть два винта которые крепят сам датчик, для этого берите в руки пассатижи и выверните ими два винта которые крепят сам датчик к корпусу (Винты указаны стрелками), но отворачивать винты нужно таким образом, сперва хорошенько зажмите пассатижами сами винты и после этого крутите не пассатижи а сам корпус в нужную сторону и крутите до того, пока винты не стронуться с места, ну а там уже можно будет легко при помощи рук их вывернуть.

Примечание! Когда все винты будут откручены, очень аккуратно не повредив ничего (На самом датчике есть спирали и одна из них которая идёт на подогрев ни чем не защищена), поэтому когда будете вытаскивать датчик не повредите данную спираль они очень нежные, бывают даже случае когда после протирания их тряпкой датчик сразу же выходит из строя, поэтому учтите это! (Кстати ту самую спиральку которая ни чем не защищена, вы можете увидеть на фото ниже она показана на нём стрелкой)

3) Теперь возьмите в руки очиститель для карбюраторов (О том как выбрать правильно очиститель, было показана в ролике который находиться в конце статьи) и им сверху вниз (Убедитесь сперва то что напор из очистителя идёт не слишком сильный, если давление в очистителе много и тем самым струя бьёт очень и очень сильная, то в таком случае промывать датчик рекомендуем вам на приличном расстоянии чтобы его не повредить) почистите датчик, на корпус датчике можете особо не брызгать (Но всё же корпус сильнее всех загрязняется) но всё же немного нанесите жидкости, а особое внимание обратите на спиральки из платины которые вам и нужно будет очистить от пыли скопившейся на ней и грязи. Примечание! Данную процедуру лучше всего производить постепенно, то есть не так, сели и за 5 минут непрерывной очистки, почистили датчик, лучше сядьте и за минут 10-15 постепенно очистите датчик использовав для этого паузу между подходами, то есть первый раз уберите с него всю грязь (В районе 1 мину с датчиком работайте), потом дайте ему высохнуть и ещё раз в районе 1 минуты уберите с него всю оставшуюся грязи, ну и в третий раз просто дайте ему так же высохнуть и прополощите его от этой грязи и после этого можете собирать датчик обратно и смотреть заработает ли он у вас или же нет! (Когда будете очищать его в последний раз, смотрите чтобы капли стекали с него чистые и только после этого прекращайте его очистку)

Примечание! Данную процедуру лучше всего производить постепенно, то есть не так, сели и за 5 минут непрерывной очистки, почистили датчик, лучше сядьте и за минут 10-15 постепенно очистите датчик использовав для этого паузу между подходами, то есть первый раз уберите с него всю грязь (В районе 1 мину с датчиком работайте), потом дайте ему высохнуть и ещё раз в районе 1 минуты уберите с него всю оставшуюся грязи, ну и в третий раз просто дайте ему так же высохнуть и прополощите его от этой грязи и после этого можете собирать датчик обратно и смотреть заработает ли он у вас или же нет! (Когда будете очищать его в последний раз, смотрите чтобы капли стекали с него чистые и только после этого прекращайте его очистку)

Дополнительный видео-ролик: Более подробную информацию о том как почистить датчик, вы можете увидеть в ролике ниже, в нём всё подробно объясняется но для примера взят датчик с автомобиля Нива, но не смотря на это все датчики расхода воздуха которые устанавливаются на автомобили являются очень схожими между собой, поэтому на автомобиль можете и не обращать особого вниманий.

Примечание! Если вы интересуетесь какой же выбрать очиститель карбюратора для очистки датчика, то в таком случае ознакомьтесь с видео-роликом чуть ниже:

ДМРВ модели 21083-1130010-10 для движка 2111 8 клапанов

ДМРВ типа 21083-1130010-10 применялись для легковых автомобилей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 с моторами ВАЗ-2111, ВАЗ-2112 с 1999 до 2004 года для экологического класса Евро-2. Он использовался совместно с контроллерами М 1.5.4 (2111-1411020-70, 2111-1411020-60, 2112-1411020-40), Январь 5.1.1 (2111-1411010-71), Январь 5.1 (2111-1411020-61, 2112-1411020-41), VS -5.1 (2111-1411020-72, 2111-1411020-62, 2112-1411020-42), Январь 5.1.3 (2112-1411020-01), Январь 5.1.2 (2112-1411020-71), МР 7.0 (2112-1411020-50).

ДМРВ модели 21083-1130010-10 монтируется на двигателе между воздушным фильтром и дроссельным устройством. Он крепится, с одной стороны, с помощью резинового кольца к корпусу воздушного фильтра, а с другой стороны к резиновой трубке и обжимается хамутом.

Технические характеристики ДМРВ типа 21083-1130010-10:

1. Размер замера массового объема воздуха — от 8 до 550 кг/ч;
2. Оплошность определения массового расхода нового сенсора — +/- 2,5%;
3. Размер выходного импульса при измерении предела расхода от 0 до 100% — от 0,05 до 5 В;
4. Питание измерителя выполняется от бортовой сети легковушки с обычной напругой — 12 В;
5. Разброс изменения напруги питания — от 7,5 до 16 В;
6. Используемый ток (при напруге электропитания от 7,5 до 16 В) — 0,5 А;
7. Вилка рабочих температур — от -45 до +120o С
8. Задел на отказ, не меньше — 3000 ч;
9. Масса (брутто) — 0,337 кг;
10. Внешние параметры упаковки — 135x125x113 мм.

Аналог:

0280218037

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

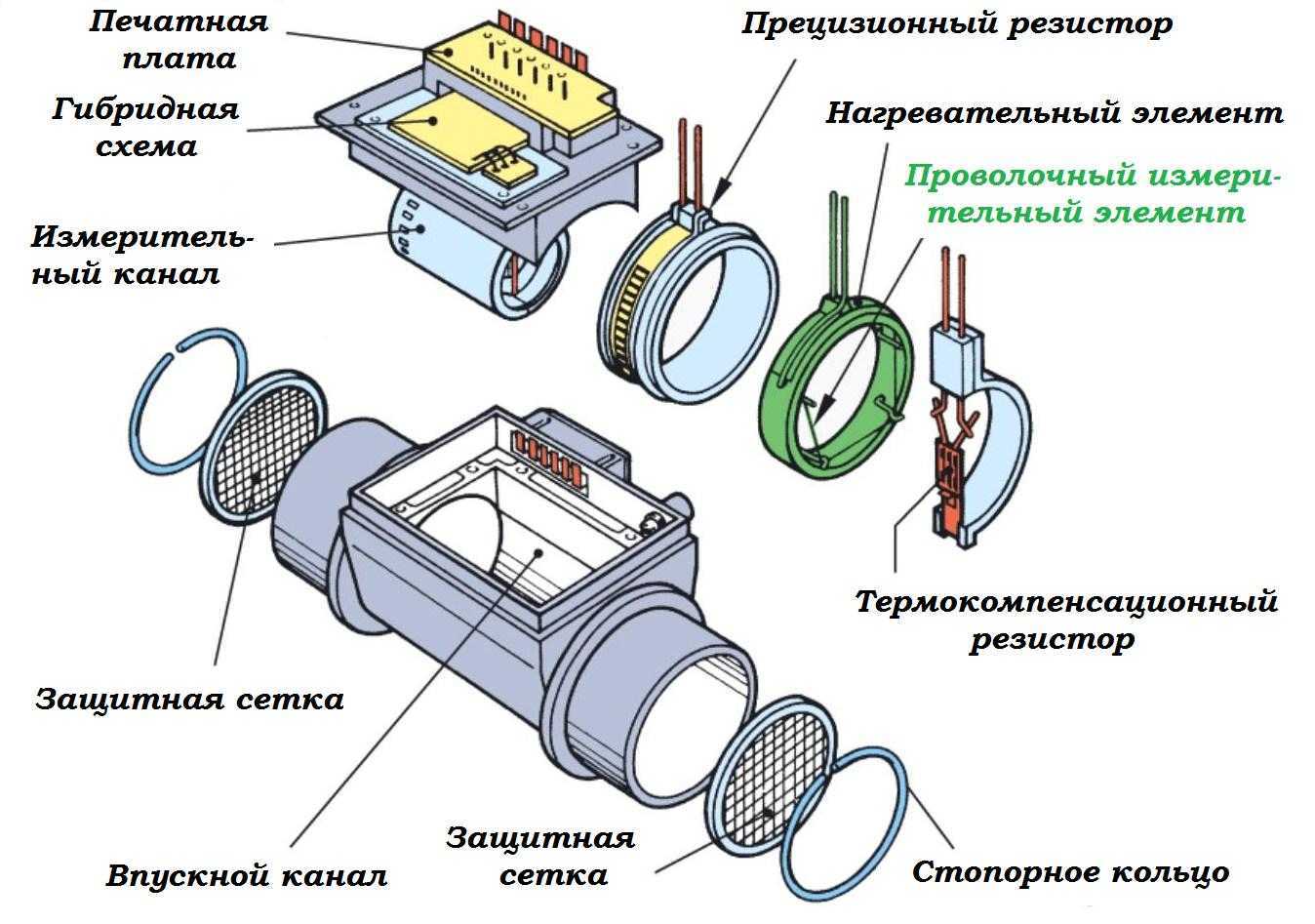

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Как заменить датчик дмрв на ваз 2110

Провести замену датчика своими руками не трудно. После того как проверена работа устройства и если нет смысла проводить очистку датчика, можно приступать к его замене.

• Автомобиль устанавливают на ровную поверхность, с аккумулятора нужно снять минусовую клемму.

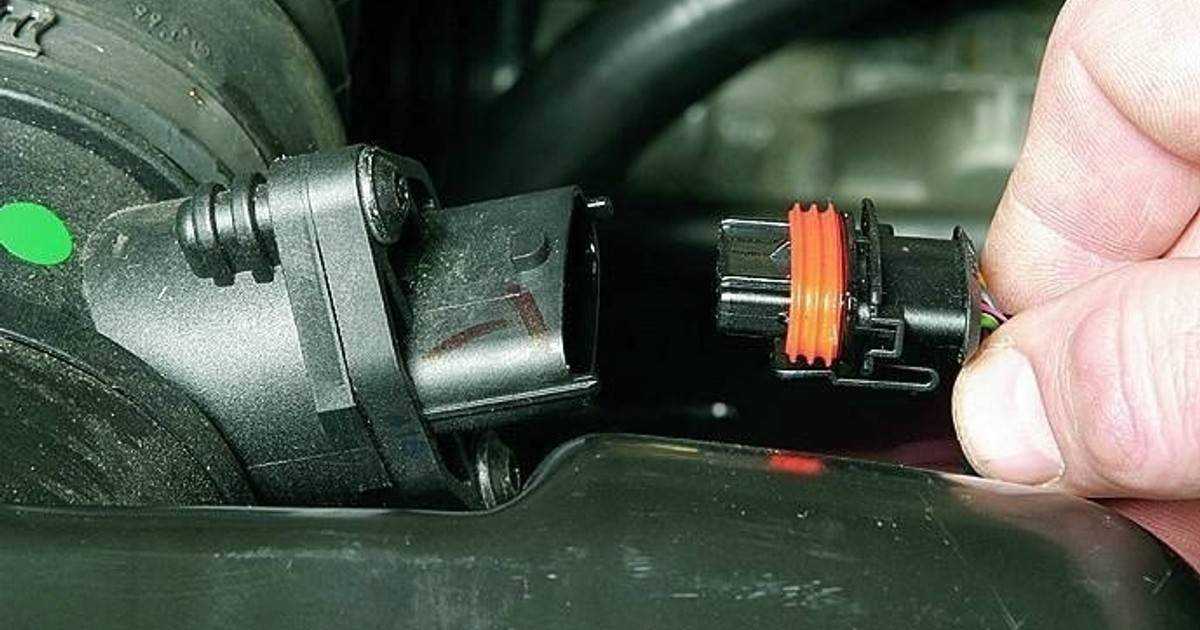

• Затем отключается датчик.
• Для удаления зажимного болта хомута используют отвертку, он располагается на гофре.
• Снимаем гофру.
• После откручивают болты на воздушном фильтре.

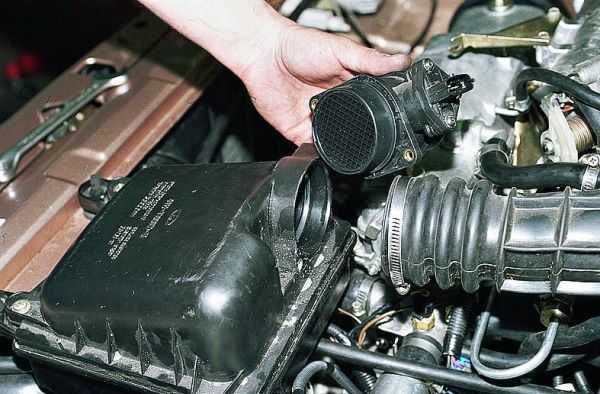

• Теперь можно снять старый датчик и на его место установить новый.
• Можно проводить сборку в обратном порядке.

Если все работы проведены правильно, то автомобиль снова будет восстановит мощность и динамику, а знак на панели приборов исчезнет. Чтобы проверить правильно работы датчика ДМРВ следует прокатиться на автомобиле. Если все вернулось, как было до поломки, то ремонт проведен правильно, и причиной служил именно датчик ДМВР.

Как проверить состояние ДМРВ в ВАЗ-2110

Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:

1. Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
2. Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
3. Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.

При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.

Проверка исправности ДМРВ мультиметром

Проверить расход воздуха в ВАЗ-2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.

Каждый кабель в устройстве датчика ВАЗ-2110 обеспечивает отдельные функции:

• желтый – обозначает вход сигнала в установку;
• серо-белый – выводит напряжение питания из механизма;
• зеленый – определяет выход заземления;
• розовый с черным – осуществляет подход к главному реле.

Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в ВАЗ-2110 ниже представлена схема датчика.

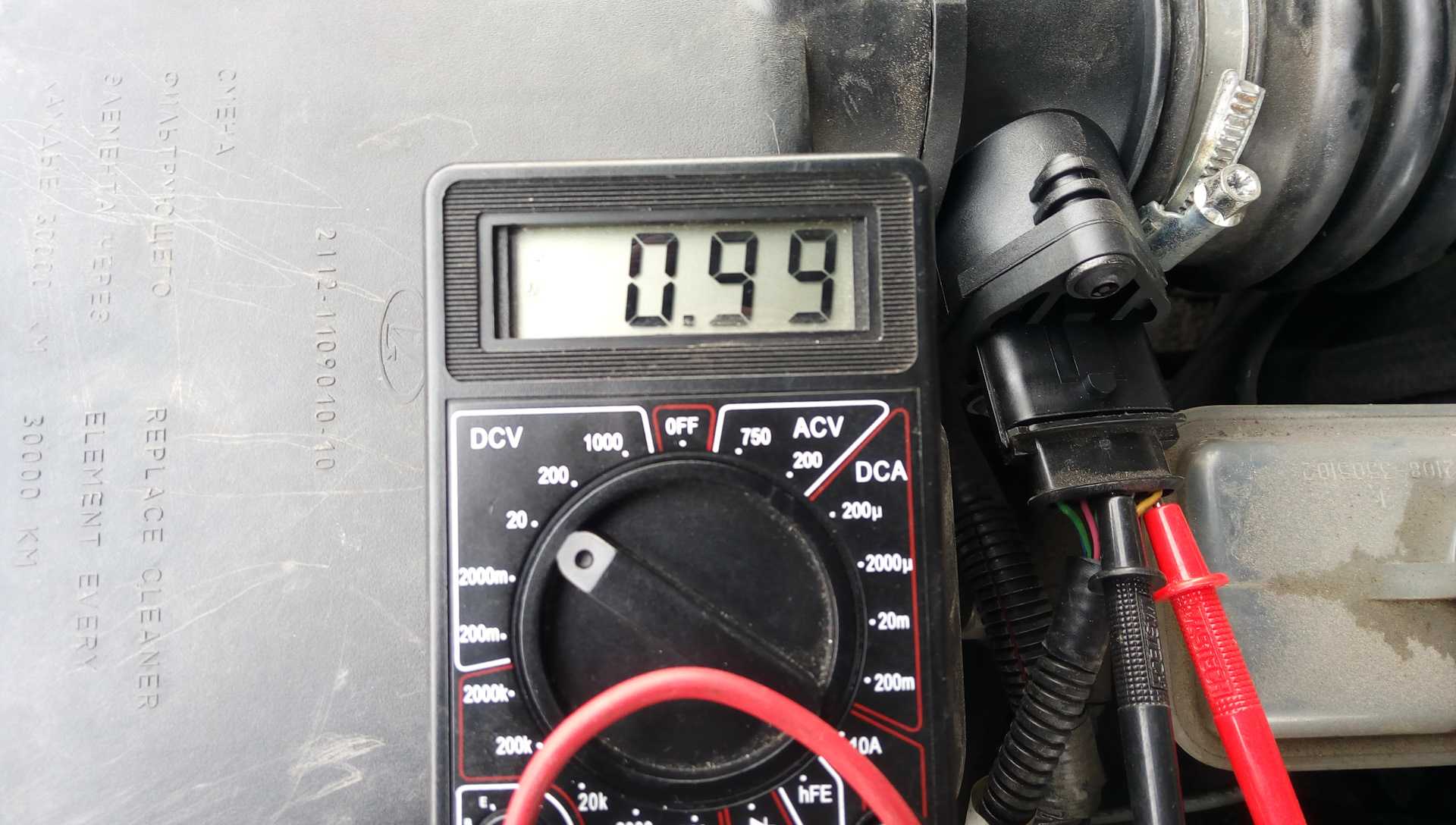

Пошаговая инструкция по проверке ДМРВ в ВАЗ-2110 мультиметром выглядит так:

1. Включите зажигание, но двигатель не заводите.
2. Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.

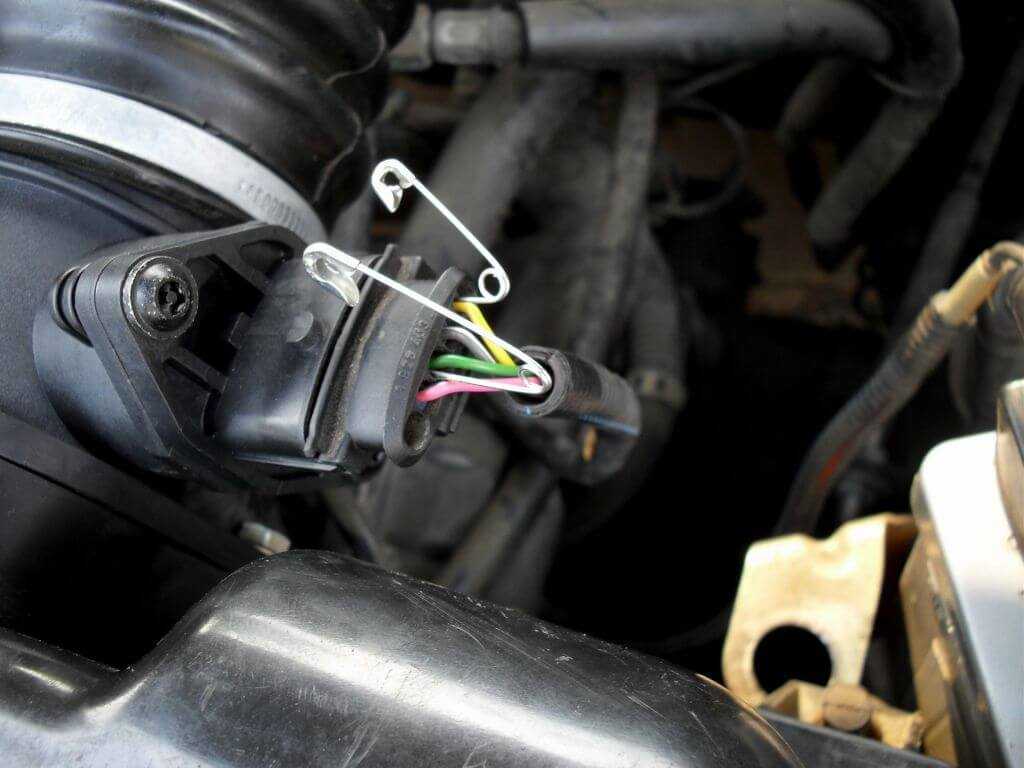

3. Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
4. Далее снимите с мультиметра показания.

Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:

• от 1,01 до 1,02 – датчик полностью исправный;
• от 1,02 до 1,03 – состояние не плохое;
• от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
• от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
• более 1,05 – датчик на ВАЗ-2110 пора заменить незамедлительно.

Выбор запчасти

На рынке представлены датчики в трех ценовых категориях:

Рекомендуем отдавать предпочтение оригинальным датчикам от АвтоВАЗ или зарубежным аналогам в этой ценовой категории.

Также при выборе датчика обратите внимание на его каталожный номер. Номер можно посмотреть на корпусе

Настоятельно рекомендуем покупать датчик с таким же номером или подбирать по нему аналоги.

Особенности

Бошевский датчик (21083-1130010-01) для контроллера Январь версии 5.1.

К примеру, для ЭБУ Bosch М7.9.7 необходимо применять бошевский ДМРВ 0 280 212 116, а для контроллера Январь версии 5.1 — только Bosch 21083-1130010-01. То есть, если даже с завода установлен датчик, не соответствующий прошивке ЭБУ, корректной работы мотора и нормального расхода топлива ждать не приходится. Кстати, нередки случаи, когда именно с завода были установлены датчики, не соответствующие версии прошивки. Поэтому первая проверка — на совместимость. А дальше берём мультиметр и в бой.

Параметры выбора очистителя

Чем чистить расходомер? Современный рынок предлагает множество средств для очистки регуляторов, рассмотрим наиболее эффективные варианты:

1. Liqui Moly. Этот производитель, как известно, занимается выпуском не только очистительных средств, но и моторных, трансмиссионных масел, а также других видов жидкостей. Если верить официальной информации, предоставленной производителем, то данный продукт относится к категории высококачественных. Соответственно, стоимость такого очистителя ДМРВ также будет высокой. Фактически же очистители Liqui Moly довольно эффективно справляются со своими задачами — это средство отлично удаляет грязь с датчика. Если расходомер на момент очистки был в рабочем состоянии, то после этого он будет долго работать. Использование Liqui Moly актуально как в бензиновых моторах, так и в дизельных силовых агрегатах.
2. Как вариант, для прочистки устройства можно воспользоваться спиртом. Этот способ считается одним из самых старых, но, тем не менее, самых эффективных. Благодаря своим химическим свойствами спирт хорошо удаляет засорения, скапливающиеся на чувствительном компоненте ДМРВ. Несмотря на свою эффективность, сегодня такой метод применяется не так часто и обычно он используется недобросовестными мастерами на станциях техобслуживания. Клиент платит за специальное вещество, к примеру, Liqui Moly, а по факту очистка осуществляется с помощью спирта.
3. Следующий вариант — жидкость для карбюраторных двигателей. Этот вариант считается одним из наиболее эффективных и часто использующихся. С помощью жидкости для карбюраторов можно произвести эффективную прочистку, причем как показывает практика, такое средство позволяет удалить все загрязнения.
4. Еще одно средство, продающееся в виде спрея — это Жидкий ключ. Данный очиститель используется для удаления всевозможных загрязнений, причем не только с расходомера, но и с других механизмов и узлов.
5. Универсальное средство для выполнения многих задач — WD-40. Эта жидкость используется нашими соотечественниками для очистки всевозможных узлов, удаления ржавчины, избавления от скрипа и т.д. Не так давно наши автолюбители стали использовать его для прочистки расходомеров (автор видео — канал Гена MB W140 Germany).

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
2. Бело-серый провод – выход напряжения датчиков.
3. Черно-розовый провод ведет к главному реле.
4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
при удовлетворительном состоянии — от 1,02 до 1,03 В;
ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
если напряжение превышает 1,05 В, ДМРВ требует замены.

Способы проверки, диагностики

Отключение

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

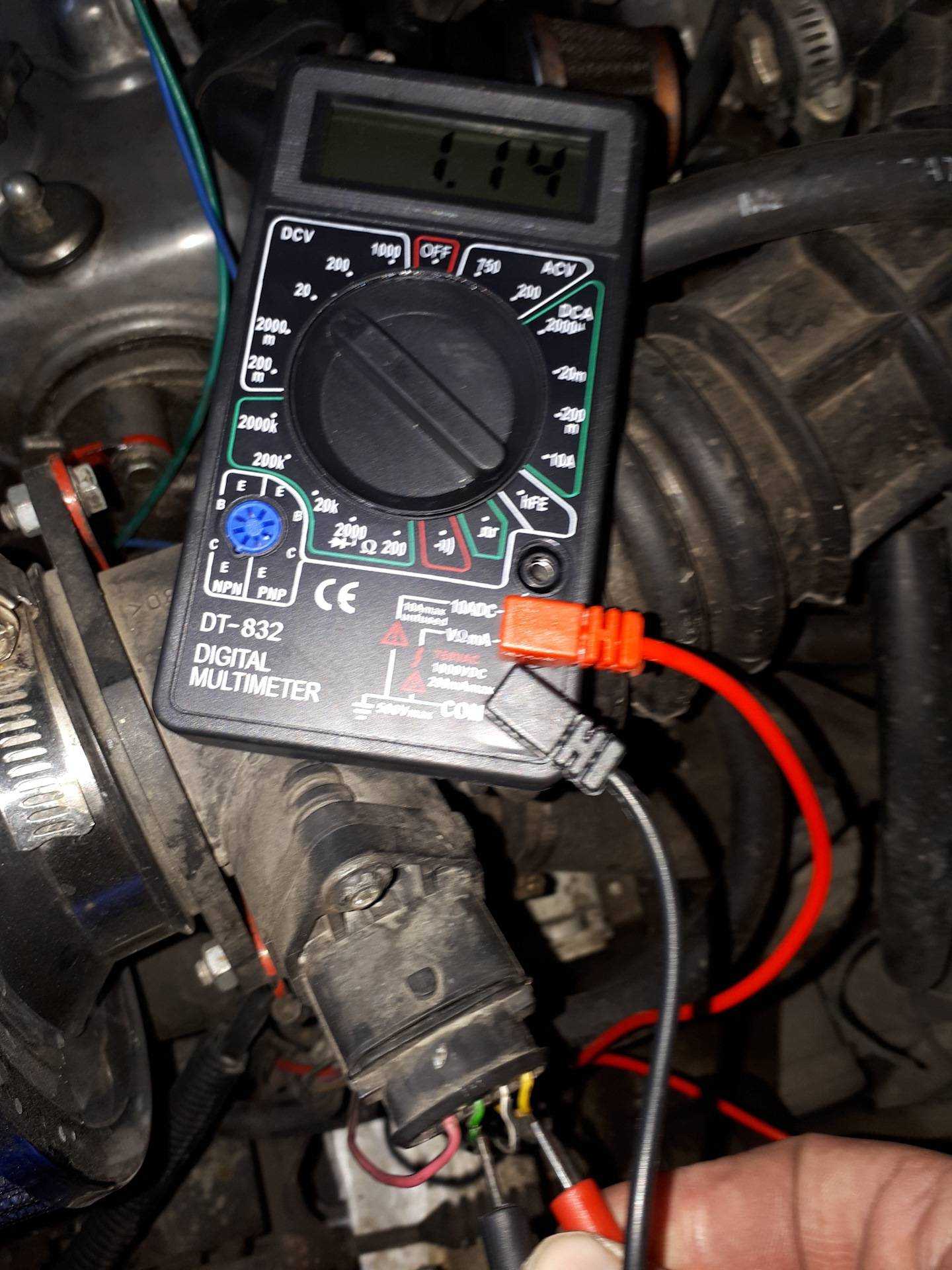

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

• Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
• Зеленый обозначает заземление;
• Провод розово- или красно-черного цвета идет от основного реле;
• Бело-серый провод отвечает за выход напряжения.

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

Визуальная проверка

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.

Инструкция по промывке датчика массового расхода воздуха

Прочистка расходомера может быть выполнена в гаражных условиях, ничего сложного в этом нет.

В зависимости от модели авто, процедура снятия датчика может осуществляться по-разному, рассмотрим пример прочистки с отечественной «Десяткой»:

Для начала следует отключить зажигание и на всякий случай сбросить клемму с АКБ. Откройте капот и найдите ДМРВ, после чего отключите от него разъем. С расходомеру подведен патрубок, его надо отсоединить. Используя гаечный ключ, нужно выкрутить винт, который крепит устройство к воздушному фильтру, вернее, к его корпусу.
Непосредственно сам расходомер извлекается из гофры, в случае с «десяткой» для демонтажа датчика потребуется ключ-звездочка. С его помощью открутите саморезы, а затем демонтируйте устройство из посадочного места.
Если после извлечения вы заметили, что на девайсе имеется масляный налет, вам необходимо будет избавить корпус от этого. Для выполнения очищения подойдет любое средство из тех, что были описаны выше. Как показывает практика, принципиальной разницы между этими средствами нет.
На чувствительном элементе, выполненном, как правило, в виде пленки, находятся несколько контроллеров, они сделаны в виде проволоки и крепятся на смоле

При помощи того же средства для прочистки нужно будет осторожно, без изобилия, брызнуть на чувствительный элемент. На данном этапе следует действовать максимально осторожно, поскольку есть вероятность повреждения пленки

После того, как чувствительная часть будет обработана, нужно немного подождать, пока средство не подействует. Если загрязнений много, то возможно, есть смысл повторить эту процедуру еще раз или два. Для того, чтобы обеспечить более быстрое испарение вещества, можно воспользоваться насосом или компрессорным устройством. Но учтите, что слишком высокое давление может разрушить чувствительный компонент, поэтому не переусердствуйте.

Цена вопроса

Стоимость очищающего средства Liqui Moly в настоящее время составляет около 700 рублей. Более дешевый аналог — жидкость для прочистки карбюраторов, обойдется покупателю примерно в 70-100 рублей. Что касается WD-40, то стоимость баллончика объемом 100 мл на сегодняшний день составит примерно 180-220 рублей.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

• В уплотненных местах форсунки;
• На выводных системах для испарений бензина;
• На стенках каркаса дросселя;
• На жиклерах холостого хода;
• На трубках усилителя вакуумного тормоза;
• На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Особенности чистки регулятора

Как почистить регулятор путем промывки? В некоторых случаях очистка действительно помогает продлить срок службы расходомера, этот процесс можно назвать составляющей ремонта. Для очистки можно использовать специализированные средства, предназначенные для конкретно этой цели. Также можно применять и жидкость WD-40 либо средство для очистки карбюратора.

Как промыть расходомер своими руками:

1. Для начала необходимо демонтировать ДМРВ, подробнее об этом мы рассказали выше.
2. Когда устройство будет у вас в руках, при помощи очищающего средства нужно будет произвести промывку всех чувствительных компонентов регулятора. В частности, речь идет о проволочной сетке, термосенсоре, а также контактах. При очистке будете максимально внимательны и регулярно следите за уровнем давления струи из баллона. Учтите, что сама струя не должна быть слишком сильной, лучше всего держать баллон на расстоянии примерно 5-10 см от устройства.
3. Подождите несколько минут, после чего нанесите очистительное средство еще раз, опять немного подождите. Процедура очистки должна осуществляться несколько раз, но как показывает практика, обычно трех раз вполне достаточно для того, чтобы получить необходимый результат.
4.  Затем, в медицинский шприц необходимо залить дистиллят со спиртом (найти можно в любой аптеке). При помощи шприца обработайте все чувствительные компоненты устройства, а также контакты, это позволит их тщательно очистить.
