Топливный фильтр ниссан альмера g15 - где расположен, замена

Замена

Фильтр тонкой очистки топлива в Ниссан Альмера G15 отдельно не меняется. Замена детали производится одновременно со сменой всего модуля. Независимо от состояния системы топливоподачи и качества используемого горючего, модуль с фильтром рекомендуется менять каждые 100 тыс. км, хотя заявленный срок службы – не менее 120 тыс. км.

Подробно опишем замену фильтра топлива, сеточки бензонасоса и датчика указателя уровня горючего – данные процедуры водитель может выполнить самостоятельно, даже находясь в дороге вдали от гаража или мастерской.

Порядок замены следующий:

Снять задний диван машины, под которым расположен бак с топливом.
Используя плоскую отвертку, снять крышку.
Разжать фиксирующие элементы и открепить провода от крышки.

Повернуть ключ зажигания, чтобы сбросить давление (хватит нескольких секунд), затем выключить машину.
На конце трубки сжать фиксаторы, и снять элемент со штуцера крышки.
Модуль зафиксирован посредством прижимного кольца, закрученного на горловине. Его нужно снять (можно задействовать монтажную лопатку) по направлению против часовой.
Снятие кольца выполняется не так просто – как правило, действие необходимо повторять не один раз, фиксируя инструмент в углублениях горловины. Возвращая деталь на место, делать это нужно обязательно.
Демонтировать уплотнитель, не убирая крышку.
В любую подходящую емкость слить остатки горючего из снятого элемента.

Вытащить модуль, доставая поплавок датчика топлива из соответствующего гнезда.
Открытую часть бака обязательно накрыть (можно задействовать картон, полиэтилен и пр.).

На этом этапе топливный модуль полагается заменить новой деталью – ремонт запчасти производителем не предусмотрен.

Однако, в экстренной ситуации (например, если он сломался вдали от города и нет возможности оперативно произвести замену запчасти), допускается провести чистку фильтра или поменять отдельные части устройства (насос, датчик уровня горючего).

Порядок разборки:

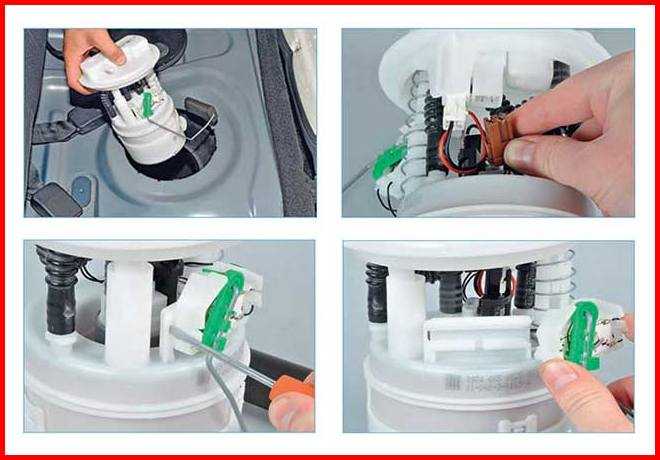

Вытащить модуль.
Провода открепить от внутренней стороны разъема крышки.
Демонтировать датчик уровня топлива.

Плоской отверткой отжать 3 держателя стакана, отсоединить деталь.

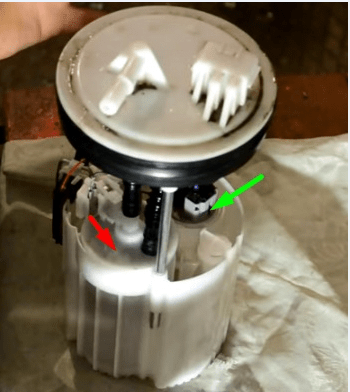

Там, где закреплен канал регулятора давления, имеется уплотнитель из резины.

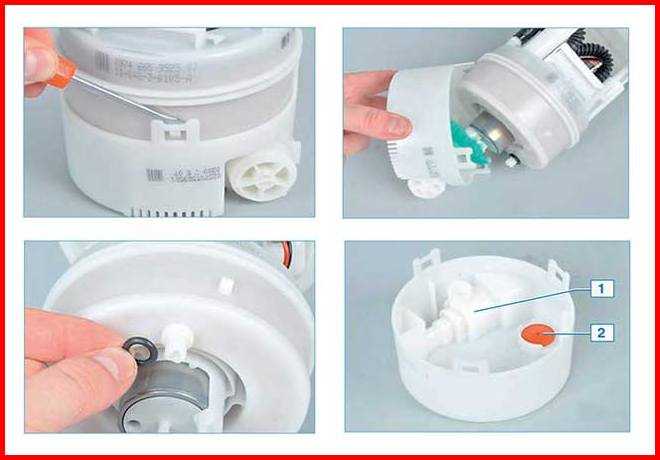

На рисунке показано расположение регулятора давления – цифра 1, а также противодренажного клапана – цифра 2.

Немного потянуть, а после снять фильтр-сетку. Впоследствии сетку можно прочистить либо поменять на новую.
Снять крепеж крышки модуля, убрать ее в сторону – покажется пружина.

С обратной стороны крышки снять провода. Изъять из системы насос. Гофру, расположенную на патрубке, разогреть кипятком и снять. Далее снятые элементы устанавливаются на свои места в порядке, обратном снятию

В процессе сборки важно, чтобы отметка на крышке оказалась перед отметкой на баке. Гофру необходимо надеть на штуцер крышки до щелчка

По завершении процедуры запустить мотор и обязательно проверить работу системы.

Модуль, расположенный в баке с горючим Ниссан Альмера G15, меняется, если требуется замена фильтра, установленного в нем, при отказе, поломке какой-либо детали модуля или же после достижения пробега 100 000 км. Заменить топливный фильтр Ниссан Альмера G15 вполне возможно самостоятельно, следуя приведенный выше инструкции.

Источник

Признаки неполадок

Обнаружив один из перечисленных или сразу несколько сигналов топливной магистрали,

Некорректный запуск ДВС, отсутствие стабильной его работы, снижение мощности.
На состояние фильтра укажут перебои в работе мотора на холостых. Также заглохнуть он может на движении в подъем.
О забитом фильтре свидетельствует и увеличение показателей расхода горючего.

К сожалению, качество горючего на АЗС не располагает к позитивным прогнозам относительно эксплуатационного срока бензонасоса и, соответственно, встроенного в него фильтра. Услуги по обслуживанию топливной системы автомобиля в большинстве случаев требуются раньше, чем предполагает производитель автомобилей Ниссан.

Воздушный фильтр Альмеры: как выбрать и заменить?

Одной из самых распространенных и простых операций при проведении регламентного ТО, считается именно замена воздушного фильтра Альмеры. Подчеркнем, что ее по силам провести даже владельцу, не знакомому с устройством и принципом ремонта каких-либо систем и агрегатов. В заводской комплектации на автомобиле установлен оригинальный фильтровальный элемент 16546-00QAU. Бывает так, что найти именно этот фильтр не всегда представляется возможным (например, проживание в местности с плохо развитой сетью по реализации автомобильных комплектующих и запчастей). В таком случае, можно приобрести и установить аналогичное изделие, которое практически ничем не будет отличаться от оригинального, разве что стоить значительно дешевле.

Разборка и снятие воздушного фильтра Ниссан Альмера

Среди воздушных фильтров для Альмер разных модификаций хорошо себя зарекомендовали следующие модели:

Невский фильтр
Fram CA10249
Bosch 1457433529
GOODWILL AG710
Fortech FA101

Ими можно смело заменить оригинал. Регламентом автопроизводителя предусмотрен срок замены, который составляет 40 тыс. км пробега, либо каждые четыре года. Также в рекомендациях говориться, что элемент подлежит обязательному ежегодному осмотру и очистке от загрязнений. Однако постоянное движение по запыленным магистралям и грунтовым дорогам, продолжительные простои в пробке, снижают ресурс воздушного фильтра в несколько раз. Можно с уверенностью сказать, что по истечении 10-15 тыс. км пробега при интенсивной эксплуатации автомобиля, он перестанет соответствовать своим рабочим характеристикам и будет нуждаться в замене.

Для того чтобы найти воздушный фильтр, достаточно поднять капот. Элемент находится рядом с аккумуляторной батареей, в плотном пластиковом кожухе. Для его замены следует снять защитную крышку, которая соединяется с корпусом при помощи специальных защелок, их необходимо отстегнуть. После этого, доступ к нему будет открыт. Удаляем старый элемент, очищаем от пыли и грязи корпус, устанавливаем новый, сборку осуществляем в обратной последовательности. Как видно, процедура не отличается сложностью.

ТО 8 (120, 000)

После прохождения 120,000 км владелец авто должен повторить мероприятия четвертого ТО. Дополнительно придется заменить топливный фильтр. Оригинальная запчасть — это целый модуль (номер в каталоге 1704200Q0G), но поскольку комплект дорог, чаще ставить аналоги. К примеру, фильтрующий элемент тонкой очистки от Masuma (MFFN229). На Альмера третьей генерации фильтр грубой очистки MPU-025 от Masuma.

Восьмое ТО Альмера G15 придется провести раньше, если качество заливаемого бензина будет невысоким. Интервал технического обслуживания следует сократить до 90 тысяч км, сохраняя модуль и устанавливая только расходник. Сетчатый фильтр лучше промывать при каждом обслуживании.

Как поменять своими руками?

Иногда владельцы автомобилей обращаются к официальному дилеру по вопросу замены топливных фильтров Ниссан Альмера Классик. Но чаще всего многие предпочитают выполнить эту работу самостоятельно.

Подготовка

Перед заменой топливного фильтра нужно подготовить инструменты и вспомогательные материалы.

Краткий список необходимого:

гаечный ключ на 10;
газовый ключ;
отвертка с узким плоским и крестообразным жалом;
средство для очищения (ацетон, растворитель или вещество для промывки карбюраторов);
пустая устойчивая емкость объемом 0,5–1,0 литра для слива остатков бензина из магистрали;
ветошь для сбора пролитого топлива.

Этапы работы

После подготовки инструмента можно начать работу по снятию и замене деталей.

Пошаговая последовательность:

Необходимо сбросить давление в топливной системе. Для этого нужно найти в монтажном блоке, который расположен под панелью приборов в районе левой ноги водителя, предохранитель насоса. Он отмечен на схеме, находящейся на крышке блока, как «fuel pump». Следует вынуть его из гнезда. Затем необходимо завести двигатель автомобиля. Он поработает короткое время и заглохнет. Данную процедуру желательно повторить несколько раз с интервалом между пусками около минуты. Во время работы мотора следует открыть заливную горловину бензобака для выравнивания давления с атмосферным.
Откинуть подушку заднего сидения, под которой расположен бак. На нем имеется монтажное гнездо, в котором установлен топливный модуль. Перед снятием крышки желательно протереть пыль и грязь вокруг гнезда. С помощью гаечного ключа на 10 или крестовой отвертки необходимо открутить три болта крепления крышки. Под ней будет находиться цилиндрический модуль, изготовленный из белого пластика с черным кольцом по окружности.
Если давление топлива не было сброшено описанным выше методом, то его можно понизить при отключенном разъеме питания насоса. Процедура запуска двигателя аналогична. Затем необходимо установить емкость рядом с модулем для слива. Нажав на зажимное кольцо, нужно сдернуть шланг подачи горючего, предварительно обмотанный ветошью, и быстро перебросить его в тару

Важно не пролить топливо на элементы салона, поскольку бензин будет очень долго испаряться из них. Вытечь из магистрали может до 0,2–0,3 литра горючего.
Далее следует открутить крышку модуля, которая закреплена кольцевой гайкой (черное кольцо с выступами по периметру модуля)

Гайка затянута достаточно плотно и доступ к ней неудобен. Для откручивания используют рукоятки газового ключа. Теперь можно достать модуль топливного насоса в сборе с фильтрами. При этом важно не повредить поплавок измерителя уровня горючего, установленный в нижней части устройства.
Нужно снять верхнюю крышку модуля, отогнув плоской отверткой три лепестковых зажима, и отсоединить разъемы с датчика уровня топлива и насоса. Иногда провода могут быть скреплены между собой нейлоновой стяжкой, которую необходимо срезать.
После отсоединения разъемов можно вынуть насос с фильтрами из корпуса модуля. Он закреплен тремя зажимами, на которые необходимо нажать, одновременно вытягивая насос. Регулятор давления находится на хомуте и снимается очень легко. Затем нужно провести чистку пластикового стакана модуля от накопившейся внутри грязи.
Далее проводится наружный осмотр насоса, а также ремонт и обслуживание элементов конструкции. Фильтр грубой очистки стоит на нижней части механизма и очень просто снимается рукой. Устройство тонкой очистки находится вверху насоса и крепится двумя пластиковыми зажимами. Для их отгибания используют жало плоской отвертки. При демонтаже фильтров важно не забыть снять манжеты со штуцеров насоса, которые устанавливаются в новые механизмы очистки.
Затем можно сменить устройства фильтрации и приступить к сборке в обратной последовательности. При этом нужно доработать клапан регулятора давления, разрезав его трубку и удлинив ее вставкой из бензостойкого шланга.

Посмотреть процедуру выполнения замены фильтров топлива можно на видео от пользователя Азат Аликберов.

ТО 1 (15,000)

Первое техническое обслуживание Альмера G15 проводится, когда авто пробегает 15000 км. ТО предполагает замену масла и масляного фильтра. Система смазки авто должна заполняться моторным маслом, отвечающим стандарту API (SM, SL и выше) и ACEA (A3/B3). Климатическая зона эксплуатации седана определяет тип смазки. Оригинал от Nissan — Motor Oil 5w-40. Но можно использовать 0w-20 и 0w-30, 5w-30. Четырехлитровая канистра оригинального масла для ДВС имеет артикул KE900-90040, литровая — KE900-90030. Силовой агрегат вмещает в себя 4,8 л смазки.

При обновлении смазки ставится и новый масляный фильтр. Артикул оригинала Nissan 15208-00QAC. При откручивании сливного болта часто повреждается резиновый уплотнитель. Его можно приобрести по артикулу 11026-00Q0H (это оригинальная запчасть).

На ТО1 подлежит замене и воздушный фильтр. Если выбор пал на оригинальный расходник, заказать его можно по артикулу 16546-00QAU. Помимо воздушного меняется еще и фильтр салонный. Опять же оригинал поставляется под номером 27891-AX01A. Владельцы седанов с базовой комплектацией по желанию самостоятельно ставят салонный фильтр (его в базе попросту нет). Альтернативный вариант — монтаж аналогов от Рено. Причем угольный фильтрующий элемент предпочтительнее, поскольку служит дольше. От Mann он идет под номером CU22011; от Bosch — 1987435011, TSN продается под артикулом 97888K.

Очистка бензонасоса

Интерес к возможности сэкономить на полноценной смене деталей вполне понятен. Обратившись к специалистам, можно узнать, что отдельно фильтр тонкой очистки установить, к сожалению нельзя.

Методы, продвигаемые в непрофессиональных кругах, не предполагают установку оригинальных аксессуаров, поскольку производство отдельно фильтров компанией не предусмотрено. Попытки заменить любой из элементов топливной магистрали на аналог не могут считаться приемлемыми. И тем более, ремонт систем подачи горючего и обслуживание Ниссан по установке отдельно фильтров не стоит проводить самостоятельно.

В списке самых распространённых бытовых ошибок, по опыту квалифицированных мастеров Тех.Центра «Гараж», числятся:

Нарушение порядка демонтажа бензонасоса
Некорректное изъятие
Нарушение техники безопасности при работе с воспламеняющимися составами
Попытки установить сторонние варианты фильтров
Попытки самостоятельного усовершенствования технологии

Важно! Если по ряду причин полноценная процедура установки нового бензонасоса невозможна, на короткое время допускается аккуратное извлечение имеющегося в системе фильтра и деликатная его прочистка. Вероятность ненадолго добиться более высокого качества работы топливного пути всё же есть

В числе побочных эффектов – нарушения распределения нагрузки на бензонасос, выход из строя магистрали, повреждение двигателя.

Ни производитель, ни профессиональные ЦТО отдельно новый фильтр не устанавливают, поскольку процедура не предусмотрена конструкцией автомобиля. Замена топливного фильтра Ниссан Альмера N16 не проводится.

Японские инженеры, в отличие от американских, сделали возможным менять топливный фильтр и электронасос, не снимая топливного бака. На моделях Ниссан: Almera Tino (V10) 1.8 л (DE) 114 л.с., Almera Tino (V10) 2.0 л (DE) 136 л.с., Almera Tino (V10) 1.8 л (DE) 116 л.с., бензиновые, 2002 – 06; Almera седан II (N16E) 1.5 л (DE) 90 л.с., Almera седан II (N16E) 1.8 л (DE) 114 л.с., Almera седан II (N16E) 1.5 л (DE) 98 л.с., бензиновые 2002 – 11;

Almera хэтчбек II (N16E) 1.8 л (DE) 114 л.с., Almera хэтчбек II (N16E) 1.5 л (DE) 90 л.с., Almera хэтчбек II (N16E) 1.5 (DE) 98 л.с., 2002 — 2011 – на всех установлены топливные фильтры с оригинальным кодом 16400-4M405.

Этому коду соответствуют аналоги:

1. Отвернем заливочную пробку топливного бачка и тем самым давление в баке выровняется до атмосферного. Под задними сидениями есть два фиксирующих кольца. Их надо потянуть вперед и сидения освободятся. Убираем сидения, под ними люк и 3 защелки. Их надо отверткой провернуть по часовой стрелке на 90 градусов, и крышка люка освободится.

Замена топливного фильтра Ниссан Альмера

2. Убираем крышку в сторону, отворачиваем винты прижимного кольца и сдергиваем шланги с патрубков фильтра.

3.Достали фильтр. Вот так будет выглядеть бак со снятым фильтром. Прижимное кольцо, резиновое уплотнение и концы топливных шлангов. В некоторых моделях альмера вместо прижимного кольца имеется прижимная крышка на резьбе (альмера классик)

4.Вот как на альмера классик выглядит крышка корпуса бензонасоса и прижимное кольцо.

5. Аккуратно вытаскиваем корпус топливного насоса с фильтром

Очень осторожно, не сломайте механизм поплавка с датчиком уровня. Обязательно подстелите ветошь, не проливайте бензин в салоне

Временно закройте отверстие бака целлофаном и прикройте крышкой. Вот он корпус, состоящий из трех частей: Верхняя – крышка корпуса, средняя – топливный фильтр, нижняя – бензонасос с фильтрующей сеткой.

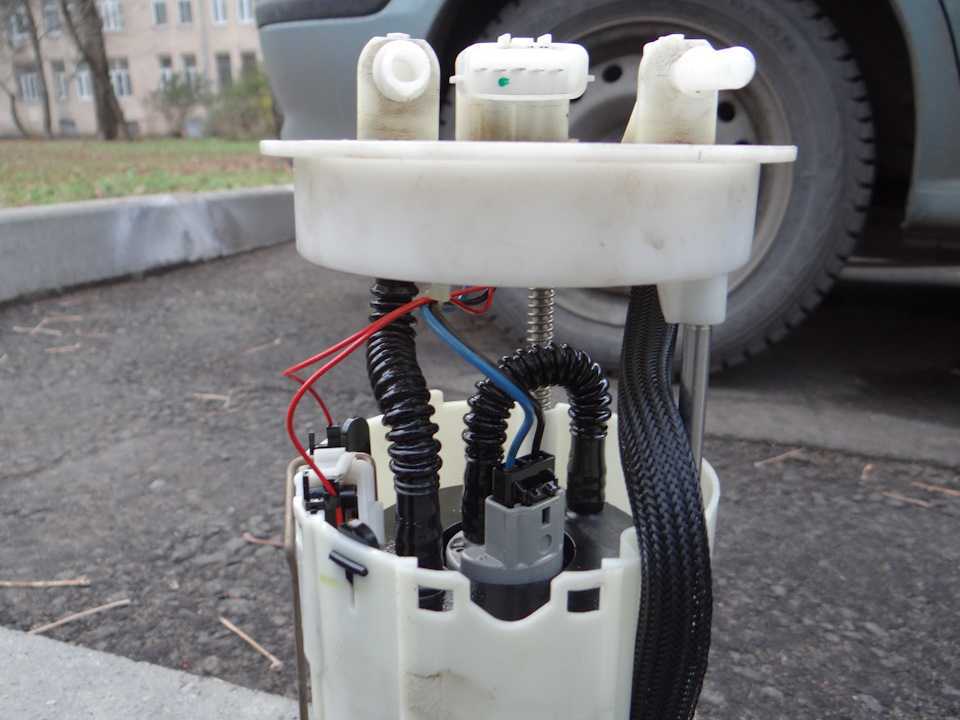

6. Разбираем корпус на 3 части. Верхняя с поплавковым механизмом и разъемом бензонасоса.

7. А это средняя и нижняя части в сборе. Топливный фильтр. В него снизу вставляется бензонасос. Видна верхняя часть с разъемом.

8. Бензонасос вытаскивается из фильтра и вставляется в новый фильтр. Далее все собирается в обратном порядке. В альмера классик топливный фильтр меняют вместе с бензонасосом. Красная стрелочка – топливный фильтр тонкой очистки. Зеленая – бензонасос. Некоторые «Кулибины» делают подачу топлива, минуя фильтр тонкой очистки. Устанавливают фильтр под капотом в свободном пространстве. Наверное лучше все же ставить, как предусмотрено заводом.

9. Сейчас не составляет труда подобрать корпус бензонасоса со сменным фильтром тонкой очистки. Главное, чтобы подходил внешний диаметр, высота корпуса и диаметры выходных штуцеров на крышке корпуса.

Выбираем фильтр

В отдельном виде оригинальные фильтры для горючего на Ниссан в продаже отсутствуют. Их можно приобрести и заменить только в сборе с топливным насосом. Артикул детали для заказа товара 17040–95F0B.

Аналоги

В качестве аналога оригинального фильтрующего механизма для топливной системы машины Nissan применяют устройства от других автопроизводителей. Наиболее часто с этой целью используют фильтр грубой очистки от Hyundai Accent (артикул товара 31090–25000) или отечественного ВАЗ 2110–12. Эти детали в отличие от подлинника имеют иную форму установочной части, которую придется немного подрезать. Из оригинальных запчастей понадобится резиновое кольцо для герметизации крышки модуля (17342–95F0A). Обычно его приходится менять после повреждения при неаккуратном демонтаже крышки.

Выбор фильтров тонкой очистки немного богаче — это оригинальная деталь от Акцента (артикул 31911–25000) или ее аналог SCT с номером ST 399. Эти устройства отличаются от оригинальных фильтров Ниссан расположением крепежной точки регулятора давления топлива. При их монтаже нужно немного подрезать пластиковый корпус стакана, где расположен бензонасос. Установка таких элементов неоднократно опробована на машинах Nissan 2006, 2007 и 2008 годов выпуска. Для Almera G15 подходящим фильтром является Francecar FCR 210141, который успешно прошел тестирование на машине 2014 года выпуска.

Топливный фильтр на Альмере Н16

На втором поколении Almera N16 с бензиновыми двигателями, как и на большинстве современных автомобилей, в топливной системе иметься 2 фильтра – основной (тонкой очистки), и фильтр-сетка насоса (грубой очистки). Оба они расположены в специальном топливном модуле, вместе с бензонасосом, датчиками, и поплавком. Модуль помещен в топливный бак. Для доступа к нему нужно поднять заднее сидение, и открутить крышку.

Основной топливный фильтр, в отличии от многих других автомобилей, в которых тоже установлен модуль в сборе с насосом, можно поменять отдельно. Он также отличается в зависимости от места сборки автомобиля.

Для автомобиля европейской сборки оригинальный артикул для фильтра не предусмотрен, но как полный аналог используется запчасть от Тойоты (указано в таблице).

Самые популярные аналоги топливных фильтров.

Нередки и замены топливных насосов. Для авто японской сборки оригинальный артикул этой детали — 170424M400, европейской — 17040BN800.

Фильтр-сетка Альмеры второго поколения не имеет собственного артикула, так как она идет в сборе с модулем, и при загрязнениях ее обычно просто чистят. Если чистка не помогает, обычно ставят от Хендай Акцент, артикул – 3109025000, цена – 340 руб., или же производства компании Masuma — MPU-001, цена – 270 руб. Подходят на все комплектации бензиновых Ниссан Альмера N16, независимо от места сборки.

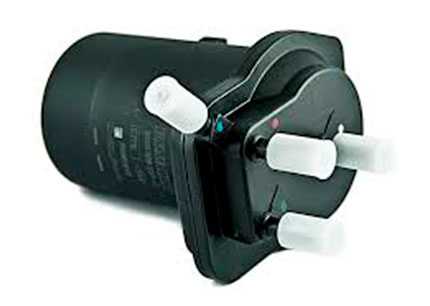

Топливный фильтр на дизельные Ниссан Альмера Н16

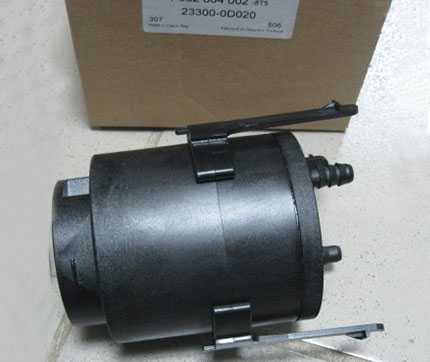

На Альмере второго поколения с дизельными силовыми установками топливные фильтра отличаются в зависимости от года выпуска автомобиля. Также фильтр дизтоплива отличался и на рестайлинговой версии автомобиля с 1,5-литровым двигателем. В оригинале они всегда продаются только в сборе, вместе с зажимом, хомутами и кронштейном.

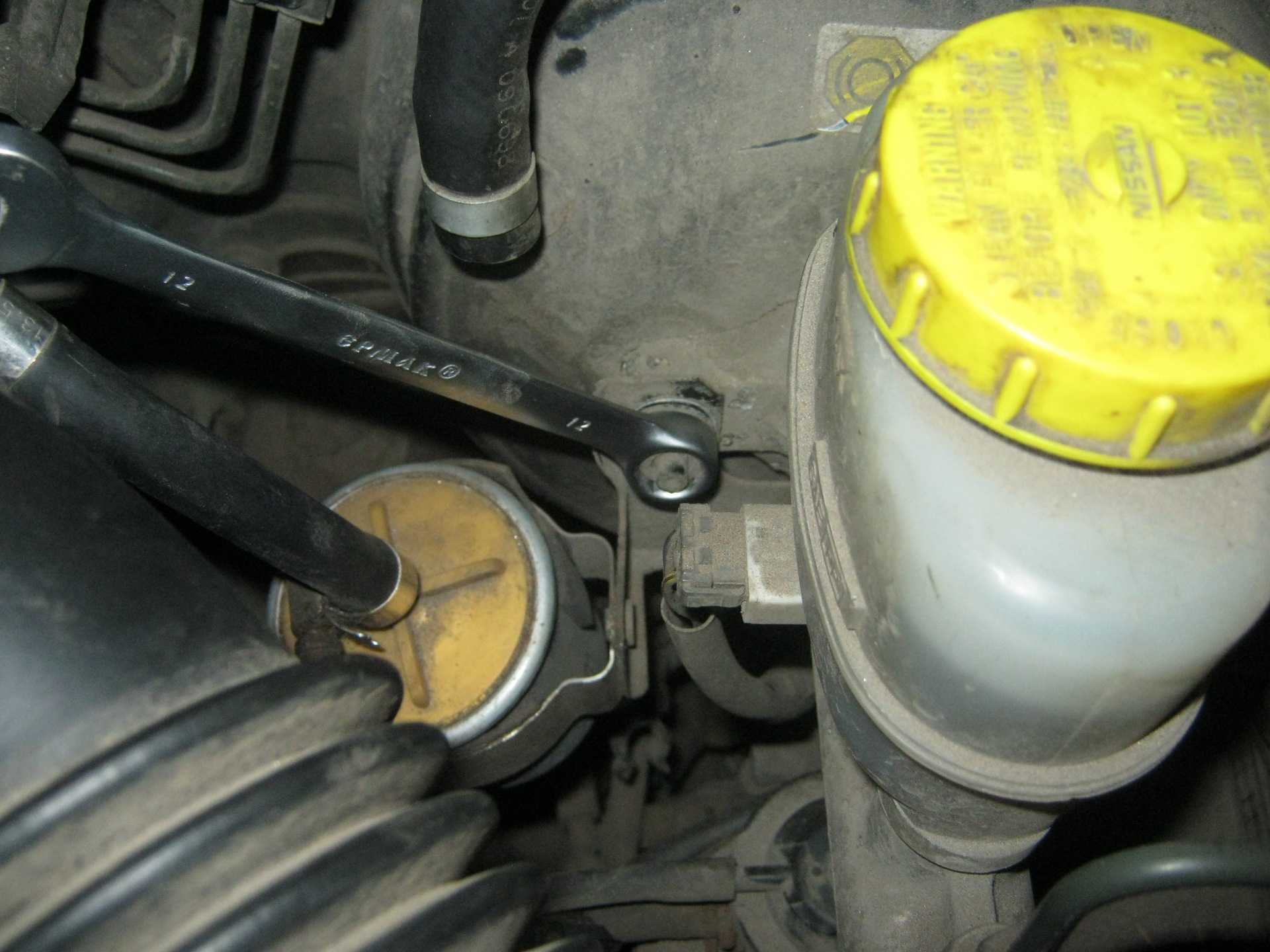

Размещается данная запчасть на дизельных комплектациях Almera N16 под капотом, возле двигателя. Как правило, обычно покупают один из заменителей, так как они продаются только в виде фильтра вставки. Без кронштейна, хомутов и т.д., что выходит значительно дешевле.

Последовательность работ при замене топливного фильтра

Топливный фильтр и бензиновый насос на автомобиле Almera Classic скомпонован в один узел и расположен в пространстве топливного бака.

Перед началом работы необходимо произвести сброс давления из топливной магистрали автомобиля. Для этого под торпедой машины найдите блок с предохранителями. За работу топливного насоса отвечает предохранитель FUEL PUMP, его следует извлечь, после чего запустить мотор: через 5–20 секунд он заглохнет. Проводить эту процедуру нужно до того момента пока автомобиль перестанет запускаться.

После сброса давления в магистрали извлекаем заднее сидение и откручиваем крышку заливной горловины на баке.

На смотровом люке днища автомобиля откручиваем три крепежных болта. Обычно они пластмассовые, поэтому нужно быть аккуратным.

Далее нажатием на фиксатор отсоединяем шланг обратки и сливаем в тару остатки топлива. Как правило, в шланге остается пол литра бензина.

Отсоединяется второй шланг подачи топлива, отключается фишка проводов от поплавка указателя уровня топлива.

Теперь можно извлекать из бака топливный насос в сборе. Он находится в металлическом корпусе.

Сняв поплавок с датчиком, вытаскиваем насос из кожуха.

Теперь можно приступить к замене топливного фильтра. Изначально рекомендуется очистить все посадочные места. После замены фильтра сборка топливного узла производится в обратной последовательности.

После того как будет произведена замена топливного фильтра Ниссан Альмера Классик, необходимо установить на место предохранитель, отвечающий за работу топливного насоса.
