Приборная панель кашкай: значение пиктограмм, снатие

Приборная панель Ниссан Кашкай: описание обозначений

Разнообразные значки на приборной панели информируют водителей о наличии какой-либо неисправности в системе автомобиля. Понять о чём говорит тот или иной символ порой довольно сложно, поскольку многие из них не совсем интуитивно понятны. Помимо этого, на разных авто встречаются различные вариации одного и того же значка. Следует сказать, что лампочки оповещают не только о критических неисправностях.

Индикация значков подразделяется на 3 цветовых группы:

Красные лампочки сигнализируют об опасности. Если на приборной панели появилось обозначение такого цвета, нужно как можно быстрее принимать меры по устранению возникшей проблемы. Для начала не лишним будет обратиться к бортовому компьютеру, иногда он поможет определить причину неисправности. Продолжать движение, когда горит такой индикатор можно, но не всегда.

Жёлтые значки говорят о появлении некритических проблем и неисправностей или об необходимости внесения корректировок в действия по управлению машиной.

Зелёные индикаторы говорят об исправной работе сервисных функций автомобиля.

Ниже представлен перечень с расшифровкой самых часто встречающихся значков на приборной панели.

Информационные функции

Приборная панель Ниссан Кашкай обладает рядом информационных функций, которые предоставляют водителю необходимую информацию о состоянии автомобиля.

Скорометр: дает возможность отслеживать текущую скорость движения.
Обороты двигателя: показывает обороты двигателя в минуту, что позволяет контролировать его работу.
Топливомер: предоставляет информацию о количестве топлива в баке, помогая определить, когда следует заправить автомобиль.
Термометр: отображает температуру двигателя, помогая контролировать его нагрев.
Ходовой компьютер: предоставляет дополнительную информацию, такую как пробег, средний расход топлива, текущий расход топлива и другие данные о поездке.
Индикаторы: панель приборов также имеет различные индикаторы, которые помогают водителю реагировать на возможные проблемы в работе автомобиля, такие как низкий уровень масла, неисправность двигателя и другие.

Водитель может легко контролировать все эти функции на панели приборов и получать необходимую информацию для безопасного и комфортного вождения.

Отображение скорости и расхода топлива

Панель приборов в Ниссан Кашкай имеет функцию отображения текущей скорости автомобиля. Скорость отображается в километрах в час и обновляется в реальном времени. Это позволяет водителю всегда быть в курсе своей текущей скорости и следить за соблюдением дорожных правил.

Кроме того, в панели приборов отображается информация о расходе топлива. На экране можно увидеть текущий расход топлива в литрах на 100 километров. Это полезная функция, которая помогает водителю контролировать свой стиль вождения и экономить топливо.

Информация о скорости и расходе топлива отображается в удобочитаемой форме на ярком и четком дисплее панели приборов, что делает ее легко воспринимаемой во время вождения. Это позволяет водителю быстро оценить текущую ситуацию на дороге и принять необходимые меры в зависимости от обстановки.

Скорость	Текущая скорость автомобиля
Расход топлива	Текущий расход топлива в литрах на 100 километров

Индикация уровня топлива и температуры двигателя

На панели приборов Nissan Kashkai расположена информационная панель, которая позволяет водителю следить за уровнем топлива и температурой двигателя.

Уровень топлива отображается с помощью специального индикатора, который показывает количество оставшегося топлива в баке. Водитель может легко узнать, сколько топлива осталось и принять решение о заправке. Когда уровень топлива становится очень низким, на панели приборов загорается предупредительная лампа, указывающая на необходимость заправки.

Температура двигателя также отображается на информационной панели. Это важная информация, которая помогает водителю контролировать работу двигателя и предотвратить его перегрев. Обычно температура двигателя должна быть в районе нормы, указанной в руководстве по эксплуатации автомобиля. Если температура двигателя начинает повышаться, на панели приборов загорается предупредительная лампа, чтобы водитель мог немедленно принять меры и предотвратить серьезные поломки.

Индикация уровня топлива и температуры двигателя на панели приборов Nissan Kashkai помогает водителю контролировать эти важные параметры и обеспечивает безопасность и надежность во время движения.

Показатель текущего пробега и пробега до следующей заправки

Панель приборов Nissan Qashqai обеспечивает полную информацию о текущем пробеге автомобиля и пробеге до следующей заправки.

На панели приборов расположены два показателя:

Показатель текущего пробега — отображает общий пробег автомобиля с момента последней сброски.
Показатель пробега до следующей заправки — показывает примерное расстояние, которое автомобиль может проехать до полного опустошения топливного бака.

Показатели обновляются в реальном времени и помогают водителю планировать свои поездки, учитывая оставшийся пробег до следующей заправки. Они помогают избежать ситуаций, когда уровень топлива становится критическим.

Пользователь может в любой момент сбросить показатели пробега, чтобы начать отсчет заново или учесть только некоторый интервал пробега. Эта функция особенно полезна при регулярном контроле пробега и планировании транспортных расходов.

Приборная панель Ниссан Кашкай: описание обозначений

Щиток современного автомобиля – это продвинутый модуль, обеспечивающий передачу информации водителю о состоянии авто в режиме реального времени. Приборка Nissan Qashqai продумана и информативна. Панель легко читается, имеет указатели, интуитивно понятные пользователю, что облегчает процесс эксплуатации и езды.

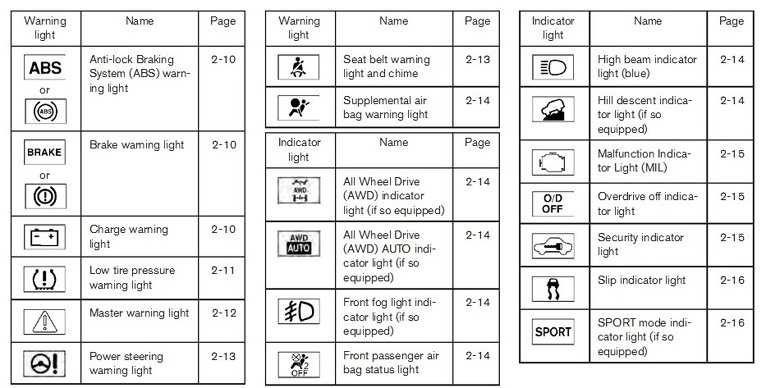

Обозначения значков на приборке Nissan Qashqai

В зависимости от комплектации и года выпуска машины, на щитке автомобиля могут отображаться следующие индикаторы.

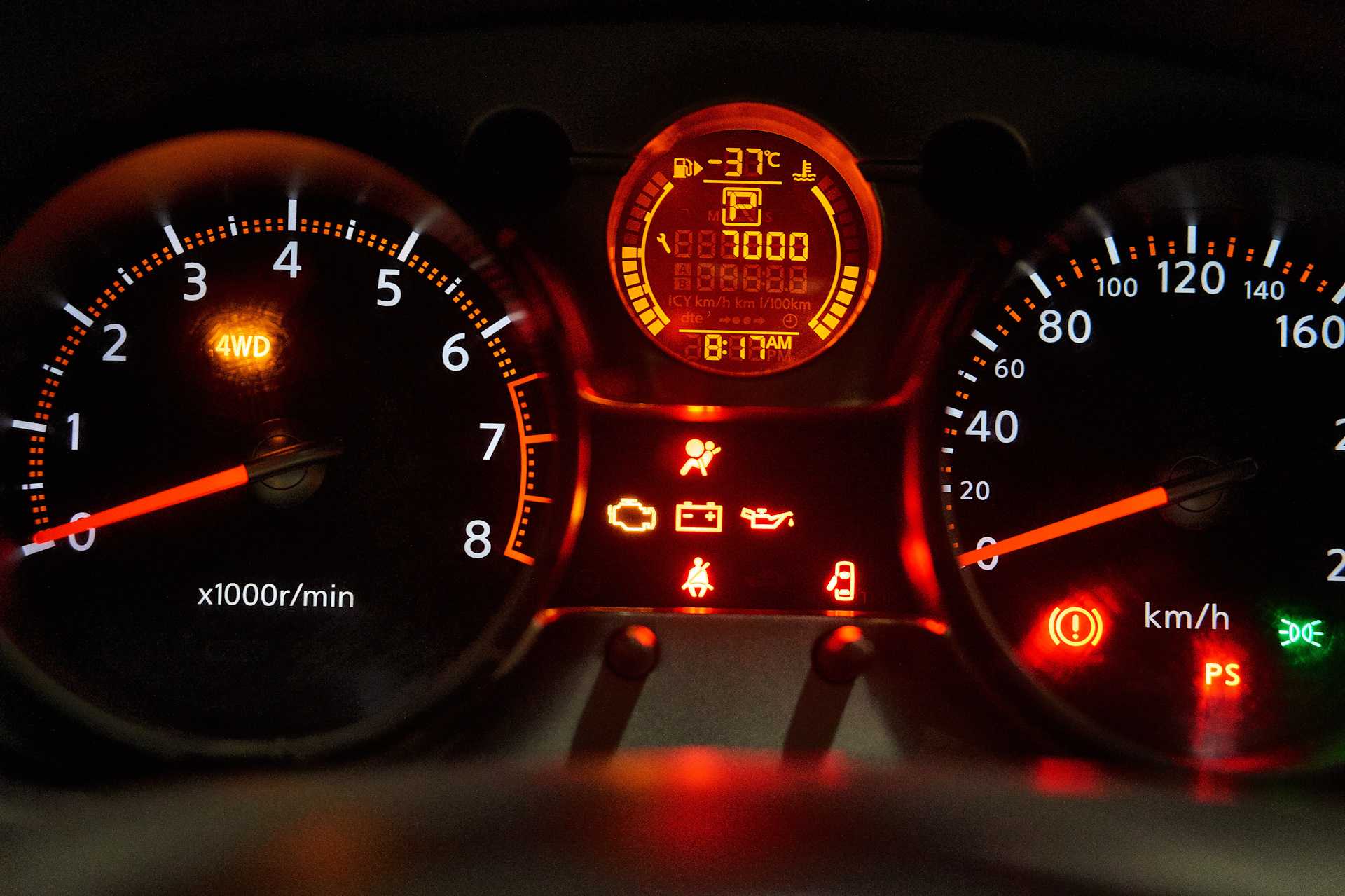

Восклицательный знак на приборке Qashqai

На модели 2012 и других годов может загореться желтый символ. Индикатор указывает на необходимость проверки электроники автомобиля.

Что означает PS на приборке Qashqai

Такое происходит по причине проблем с электрикой. Обычно индикатор сопровождается вспомогательными символами. Если после активации лампочки рулевое колесо стало тугим – это говорит, что проблема именно здесь. Система может отключить поврежденный прибор, чтобы авто могло самостоятельно добраться до сервиса.

Щиток Кашкай J11: описание

Более современная модификация 2014-2017 годов производства получила цифровой дисплей увеличенного размера, где отображается вспомогательная информация о системах авто. Лампочки датчиков и навесного оборудования размещены внутри шкалы тахометра и спидометра. Подобная конструкция облегчила восприятие информации.Также имеется отличие в освещении – лампы здесь используются диодные, что снизило нагрузку на зрение в ночном режиме.

Ошибки на приборке

Для примера приведена расшифровка неисправностей панели авто 2016 года в максимальной комплектации.

Код	Расшифровка
11	ДПКВ вышел из строя или повреждена проводка.
12	Система подачи воздуха в двигатель работает некорректно.
13	Ошибка, связанная с температурой антифриза.
21	Обнаружены пропуски в системе зажигания, двигатель троит.
34	ДД показывает неправильные данные, возможно сенсор поврежден.
42	Температура топлива отличается от измеренной.
43	ДПДЗ – отказ или обрыв магистрали.
54	Проблемы с АКПП.
55	Проблемы в авто отсутствуют.

Примечательно, что большинство кодировок нередко указывают только на участок магистрали, где следует искать проблему. Для получения точных данных следует выполнить компьютерную диагностику авто.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Указатели

Указатели Nissan Qashqai J11 2013-2023
1) Тахометр 2) Информационный дисплей автомобиля 3) Спидометр 4) Указатель уровня топлива 5) Указатель температуры охлаждающей жидкости автомобиля
СПИДОМЕТР Спидометр показывает скорость движения автомобиля. Градуировка шкалы зависит от варианта исполнения автомобиля.
Одометр с показаниями за две поездки/указатель запаса хода по топливу При включении зажигания суммарный пробег/ пробег по маршруту отображается на информационном дисплее автомобиля. Указатель доступного запаса хода по топливу ➀ показывает расчетное расстояние, которое можно проехать до дозаправки. Счетчик пробега за поездку➁ показывает пройденное расстояние для одной из двух поездок. Одометр ➁ показывает суммарный пробег автомобиля.Смена показаний счетчика пробега на две поездки: Нажмите переключатель TRIP RESET ➂ справа или слева панели приборов, чтобы переключить показания в следующей последовательности: ПОЕЗДКА A , ПОЕЗДКА B , ПОЕЗДКА A Сброс показаний счетчика пробега на две поездки: Нажмите переключатель TRIP RESET➂ более чем на 1 секунду, чтобы обнулить показания счетчика пробега за две поездки TRIP А или TRIP В.
УКАЗАТЕЛЬ ЗАПАСА ТОПЛИВА Указатель уровня топлива работает, когда замок зажигания находится в положении ON. Стрелка указателя может слегка колебаться во время торможения, прохождения поворотов, при ускорении автомобиля, а также при движении на подъем или под уклон. Значок c указывает, что лючок топливного бака расположен с правой стороны автомобиля. Примечание При низком уровне топлива в баке на информационном дисплее появится соответствующее предупреждение. Необходимо при первой возможности заправить автомобиль топливом. Положение стрелки на метке «пустой бак» соответствует небольшому запасу топлива в баке. Доступный запас хода по топливу постоянно отображается внизу информационного дисплея автомобиля, см. пункт “Одометр с показаниями за две поездки/указатель запаса хода по топливу” ранее в этом разделе. ОПАСНО Заправьте топливный бак, прежде чем на дисплее появится «0» или «—», и указатель будет регистрировать пустой бак.
ТАХОМЕТР Тахометр показывает частоту вращения коленчатого вала двигателя, измеряемую в оборотах в минуту. Не допускайте нахождения стрелки тахометра в красной зоне ➀. Градуировка шкалы зависит от варианта исполнения автомобиля. ОПАСНО Если стрелка тахометра приближается к красной зоне шкалы, включите более высокую передачу. Работа двигателя, когда стрелка тахометра находится в красной зоне, может привести к повреждению двигателя.
УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Этот указатель показывает температуру охлаждающей жидкости двигателя. Температура охлаждающей жидкости двигателя должна быть в пределах нормального рабочего диапазона ➁. Температура охлаждающей жидкости двигателя зависит от температуры наружного воздуха, условий и режима движения автомобиля. ОПАСНО Если во время движения вы обнаружите, что стрелка указателя вышла из зоны нормальной температуры, как можно скорее остановите автомобиль. Продолжение движения при перегреве двигателя может привести к серьезной неисправности двигателя. См. пункт “Перегрев двигателя” в разделе “6. В случае неисправности” по незамедлительно предпринимаемым действиям. Предупреждение Во избежание ожогов, перед тем, как открывать пробку радиатора, дайте двигателю остыть.
РЕГУЛЯТОР ЯРКОСТИ ПОДСВЕТКИ ПРИБОРНОЙ ПАНЕЛИ Регулятор яркости подсветки приборной панели функционирует, если выключатель зажигания находится в положении ON. При управлении переключателем режим регулировки яркости отображается внизу информационного дисплея автомобиля. Нажмите сторону + переключателя ➁, чтобы увеличить яркость ламп подсветки комбинации приборов и приборной панели. Индикатор ➀ сместится в сторону (+). Нажмите сторону — переключателя ➁ для затемнения ламп подсветки. Индикатор ➀ сместится в сторону (−). Когда функция управления яркостью подсветки панели управления не используется несколько секунд, режим регулировки яркости исчезает с дисплея.
Данные из руководства пользователя Nissan Qashqai J11

Замена оранжевого на черный цвет БК

Сообщение Sovetnik » 20 янв 2009, 09:18

У большинства владельцев на панели приборов оранжевый круглый информер, а у Кашкая Longue черный (инверсный). Может и у новых кашкаев идет черный, я не в курсе.

Полагаю, что переделать оранжевый цвет табло на черный достаточно просто.

Возможно что и в нашем случае если имеется такая пластина, и её перевернуть то станет инверсное представление, т.е. на черном фоне оранжевая информация.

Но для этого потребуется разобрать панель приборов

Сообщение Oldman » 20 янв 2009, 10:20

Sovetnik , ну так экспериментируйте! Если у Вас получиться, то я себе сделаю!

Тема перенесена в раздел тюнинга.

~~Nissan Qashqai 2.0 4WD CVT черный SE+2007Hyundai Santa Fe 2010 197 сил — резвый трактор~~KIA Sorento 2014 197 сил — второй резвый трактор

Скрытые функции Ниссан Кашкай J10

Расскажем о некоторых скрытых функциях Кашкай, раскроем секреты, которые будут полезны владельцам.

Антиугон

Скрытая функция настраивает количество открываемых дверей при нажатии на ключе. Одноразовое нажатие открывает дверь водителя. Двойное — открывает все двери. Для активации необходимо одновременно нажать и удерживать пять секунд обе кнопки. Отключение происходит по такому же алгоритму.

Функция провожающего света фар

Эта скрытая функция контролирует какое время будут гореть фары, после того как двигатель будет заглешен и двери закрыты. Для активации переводим в положение Off или AUTO регулятор света, глушим мотор, вытаскиваем ключ и открываем водительскую дверь. Затем имитируем моргание фарами. При однократном нажатии свет будет гореть в течение 30 секунд, после двух нажатий — одну минуту, после трех — полторы.

Определение точного уровня масла

Узнать точный уровень масла на Кашкай можно, если активировать скрытую функцию. Для этого, при отображении надписи Уровень масла – ОК, необходимо нажать на «i» на рулевом колесе и воспользоваться кнопкой «Trip». В этом случае увидите точное значение.

Автодоводчик стекла двери водителя

В обычных случаях при выпуске с завода Кашкая эта опция включена. Но если потребовалось отключение автомобильной батареи, то опция переходит в режим отключено. Если вы отключали аккумулятор, то для включения функции вам потребуется выполнить следующие действия:

Необходимо нажать на клавишу стеклоподъемника и удерживать до тех пор, пока стекло полностью не опустится.
После опускания стекла, следует отпустить клавишу.
Поднимаем клавишу вверх и ждем, пока стекло полностью не поднимется.
После полного поднятия стекла, в течение десяти секунд продолжаем удерживать клавишу.

После этого опция активируется.

Выбор веерной или струйной подачи воды на лобовое стекло

Не многие водители знают, что у Кашкая существует два варианта. Для изменения необходимо прокрутить форсунку в то положение, которое будет для вас более удобным.

Автоматическое запирание дверей при движении

Эта опция предусматривает автоматическую блокировку при разгоне автомобиля свыше 15 км/час. Для ее активации следует нажать и удерживать кнопку запирания дверей, находящуюся между кнопок подогрева сидений, до звукового сигнала. Деактивация происходит по такой же схеме. Опция будет находиться в активном режиме, пока вы ее самостоятельно не отключите.

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Источник статьи: http://www.qashqai-club.ru/forum/topic/11193/

Как убрать ошибку Airbag Qashqai?

Сбросить ошибку Кашкай придется в том случае, когда на панели горит соответствующий значок. В противном случае она будет выскакивать вновь независимо от того, восстановлена ли работоспособность конкретного узла автомобиля. Для сброса необходимо зажать педаль газа в режиме диагностики на 10 секунд.

Как обнулить компьютер Ниссан Кашкай?

Самое простое действие, но не всегда результативное, – снимите минусовую клемму с аккумулятора и поставьте ее обратно минут через пять. За это время память контроллера очистится, избавившись от накопившихся ошибок.

Как отключить подушку безопасности пассажира в Ниссан Кашкай?

Выньте из замка ключ зажигания, вставьте его в щель выключателя подушки безопасности переднего пассажира 1 (рис. 1.49), поверните в положение «OFF» и выньте из этого положения. Сигнализатор подушки безопасности на панели приборов будет гореть, пока подушка будет отключена.

Как сбросить ошибку на Ниссан?

***) Для сброса кодов ошибок, после их считывания нажать на педаль газа и держать несколько секунд, затем завести двигатель. Это не есть устранение самих неисправностей! Это только сброс ошибки. После включения двигателя она, скорее всего, появится и запишется туда снова.

Как сбросить расход топлива на Ниссан Кашкай?

Для сброса среднего расхода топлива необходимо нажать на кнопку RESET или V на рулевом колесе, когда отображен средний расход топлива, и удерживать ее дольше 1 секунды.

Как сбросить ошибку Check engine на Nissan Note?

Сбросить ошибки можно нажав на педаль газа на 10 секунд, оставаясь в режиме диагностики. Значок Check Engine покажет индикацией код 0000. Выключить зажигание.

Как сбросить ошибку подушки безопасности?

Вставить ключ в замок зажигания. Нажать на педаль тормоза и удерживать ее в таком положении в течение всего времени проведения операции по сбросу ошибки. Повернуть ключ зажигания во второе положение. При этом должны загореться все лампочки на приборной панели, часть из них постепенно погаснет.

Как обнулить ошибки Nissan Primera p11?

Самый быстрый способ сбросить все ошибки — это при включенном двигателе перемкнуть на 2 секунды контакты 9 и 16 на разъеме диагностики и выключить зажигание.

Где подушки безопасности в Ниссан Кашкай?

– модуль подушки безопасности переднего пассажира, находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и газогенератора; ПРЕДУПРЕЖДЕНИЯ. При установке детского кресла на переднее пассажирское сиденье отключите подушку безопасности пассажира.

Сколько подушек безопасности в Ниссан Кашкай?

6 подушек безопасности и активные подголовники. Начиная с базовой комплектации Nissan Qashqai оснащается 6 подушками безопасности (передние, боковые и шторки), а также активными подголовниками, снижающими риск травм шейного отдела позвоночника.

Зеленые значки (информация)

Зеленые, синие и белые лампочки приборной панели несут информацию. Например, при включении дальнего света фар вы увидите синий индикатор.

Когда речь идет о предупреждающих и информационных лампах, всегда обращайтесь к руководству по эксплуатации, если вы видите непонятные сигналы.

Зеленый плюс в шестеренке или треугольник с надпись SHIFT. Это индикаторы переключения передач вверх. Несколько автопроизводителей используют эти символы в автомобилях с механической коробкой передач, чтобы указать, когда лучше переключиться на более высокую передачу для оптимальной экономии топлива.

Зеленая надпись «ECO MODE». Это символ режима экономии топлива. Автопроизводители включают любое количество автоматических регулировок работы, чтобы сделать автомобиль более экологичным или экономичным при нажатии кнопки. Режим ECO может уменьшить кондиционер или величину крутящего момента. На приборной панели автомобилей с опцией ECO mode может быть виден счетчик расхода топлива.

Зеленый значок буквы «P» с антенной направленной на конус. Это символ системы ассистента парковки. Зеленая лампочка будет видна, когда система активирована и работает.

Зеленая фара с косым светом, перечеркнутым волной. Это сигнал противотуманных фар. Индикатор зеленого цвета активен только при включенных противотуманных фарах. Волнистая линия, пересекающая прямые, предназначена для обозначения света, проходящего сквозь туман.

Значок горящей зеленой лампочки. Это индикатор фар. Некоторые автопроизводители используют этот символ при включении головного света. В автомобилях, оборудованных автоматическим включением фар, этот символ появляется, когда переключатель света установлен в положение «Auto».

Значок двух зеленых светящих фар. Индикатор включенных габаритных огней.

Значок зеленой фары, светящей лучами из кружков. Это символ дневных ходовых огней (DRL). Система включает ближний свет фар, когда автомобиль эксплуатируется при дневном свете.

Значок зеленого ключа с восклицательным знаком. Обозначает наличие электронного ключа бесключевого доступа.

Значок зеленого человека, который садится в автомобиль. Это символ легкого доступа. Он встречается на автомобилях с функцией контроля высоты. Индикатор указывает на то, что при выключении автомобиля он опускается для облегчения входа и выхода.

Зеленый значок тормозов с надписью «HOLD». Это символ автоматического стояночного тормоза. Эта система удерживает тормоза в нажатом состоянии при остановке автомобиля и соблюдении других условий. Индикатор указывает на то, что система включена и функционирует должным образом.

Значок зеленого амортизатора с надписью «SPORT» или «COMFORT». Это символы настройки подвески. Во многих автомобилях высокого класса предусмотрена возможность регулировки степени демпфирования амортизатора. Настройки Sport ужесточают, а настройки Comfort или Soft смягчают ход.

Значок зеленого ботинка на педали. Это символ обучения экономичному стилю вождения. Эта функция автоматически активируется при выборе программы вождения ECO.

Значок зеленого автомобиля с надписью EV внутри. Индикатор включенного EV-режима гибридного автомобиля. В этом режиме для движения используется только аккумуляторная батарея без ДВС до тех пор, пока это позволяет состояние батареи.

Значок зеленой сетевой вилки. Это индикатор зарядки батареи гибридного автомобиля. Лампочка будет гореть или мигать во время зарядки основной батареи автомобиля и выключатся после полной зарядки.

Значок синей фары со светом. Это символ включения дальнего света. Этот индикатор активен только при активном (включенном) дальнем свете фар и является стандартом в автомобилях на протяжении десятилетий.

Синий значок градусника с волнами. Синий цвет символа, напоминающего термометр, помещенный в воду, указывает на то, что температура охлаждающей жидкости ниже той, которая необходима для оптимальной работы. Если индикатор мигает красным, а затем синим, это указывает на электрическую неисправность в системе охлаждения.

Причины ошибки подушки безопасности у Ниссан Кашкай

После включения зажигания, все индикаторы панели Nissan Qashqai мигают и быстро гаснут. Если значок airbag продолжает моргать, хотя вы не попали в аварию, нужно искать возможную причину:

После ДТП или удара корпусом автомобиля о препятствие, когда срабатывание эйрбегов не произошло, по причине слабого удара. Если давали автомобиль покататься другу, возможно он где-то слегка ударил машину, без видимых повреждений, потому и моргает датчик;
Окисление контактов на датчике. Влага постоянно проникает в автомобиль с воздухом, конденсируется и вызывает окисление контактов. Температура салона постоянно меняется, вызывая выпадение конденсата, это неизбежно.
Неполадка может появиться после какого-либо действия с проводкой машины: подключили/отключили магнитолу, колонки, другой электроприбор. Протягивали новые провода, что-то паяли или отрезали. Это могло вызвать обесточивание датчика, и загорелась лампочка неполадок.
Неисправность предохранителя;

Демонтаж щитка приборов

Чтобы снять приборную панель необходимо в самом начале процедуры убрать левую клемму с аккумуляторной батареи. Затем автовладелец должен подготовить крестовую и плоскую отвертки.

Процесс снятия панели приборов таков:

Снимите кожух рулевой колонки. В верхней части автовладельцу понадобится открепить защелки, а в нижней – открутить три винта. Снимите обе части по отдельности.
Перейдите к нижней части приборной панели и выкрутите там два винта.
Вытащите находящиеся там приборы из посадочного места.
Поверните панель лицевой частью вниз.
Демонтируйте питающие провода. Нажмите на колодку и вытащите ее из гнезда.

Чтобы установить приборную панель, действуйте в обратном порядке.

Коды ошибок, которые появляются на приборной панели:

P0420 – неисправность катализатора. Возможно проблема в кислородном датчике. Обычно происходит окисление контактов или поломка контроллера, в результате чего появляется эта ошибка;
P0826 – неисправно ручное переключение передач. Для более точного понимания в автосервисе делают диагностику трансмиссии;
P0300 – наличие пропусков в зажигании. Происходит по причине выхода из строя соленоида регулировки фаз газораспределения на впускном валу. Опытные механики выравнивают угол поворота соленоида до нормы;
P0725У – номер показывает, что есть проблемы в работе вариатора или датчиков коленчатого или распределительного валов. Для точного понимания причины, проводят диагностику автомата.
