Особенности эксплуатации двигателя SR18DE
Двигателя линейки SR, в том числе и SR18DE, отличаются надёжностью и долговечностью. Несмотря на то, что они не обладают какими-либо глобальными недостатками, иногда встречается плавающий холостой ход, что свидетельствует о вышедшем из строя регуляторе холостого хода.
Отрегулировать ХХ можно путём замены регулятора. Плавающие обороты двигателя также могут говорить об использовании некачественного топлива. Кроме того, судя по отзывам владельцев этого двигателя, периодически встречается неисправность датчика массового расхода воздуха (ДМРВ).
В целом, ресурс газораспределительного механизма (ГРМ) составляет около 300 тысяч км, после чего может загреметь цепь ГРМ. Это первый признак того, что она растянулась и требует замены.
На нижнем фото представлены элементы газораспределительного механизма:
Даже тот факт, что SR18DE обладает высокой степенью надёжности, не отменяет некоторых свойственных для всех двигателей неисправностей. Например, двигатель не заводится или плохо заводится на холодную может указывать на неисправность свечей зажигания или же на топливный насос, который не выдаёт требуемое давление
Крайне важно следить за температурным режимом двигателя, который может нарушиться из-за неисправности термостата, не открывающего большой круг циркуляции охлаждающей жидкости
Перегрев двигателя может нарушить целостность поршней и гильз цилиндров, а также повести ГЦБ, что приведёт к снижению компрессии двигателя или вовсе к замене головки блока цилиндров. Что касается системы охлаждения, то замену помпы (водяного насоса) рекомендуется производить вместе с заменой привода ГРМ. Некоторые владельцы автомобилей с двигателями SR18DE сетуют на повышенную вибрацию двигателя. Здесь всему виной может быть подушка двигателя, которая износилась и потеряла свою жёсткость.

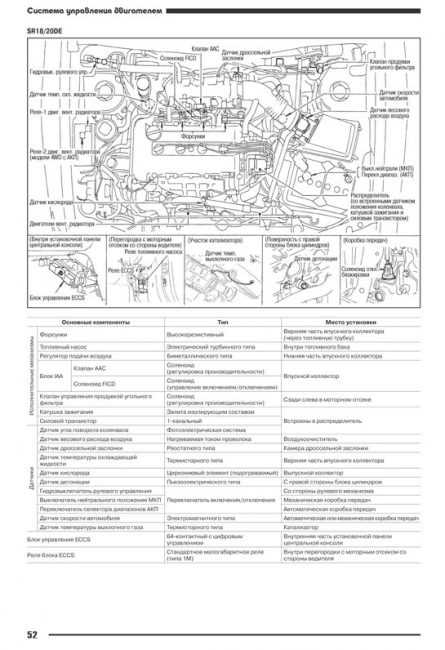

Ниже представлена схема расположения основных элементов двигателя: термостат, стартер, места установки реле ДВС и так далее.
Силовой агрегат SR18DE можно подвергнуть тюнингу, правда это несущественно увеличит его мощность. Гораздо проще произвести свап на SR20DET/SR20VE и уже в базовой версии выходная мощность составит 200 л.с. SR20DET после бустапа выдаёт 300 л.с.
Двигатель LD20
Данный дизельный силовой агрегат принадлежал к большой серии двигателей выпускавшихся под индексом L. Он имел следующие технические характеристики:
| Годы выпуска | с 1980 года по 1998 |
| Топливо | Дизельное топливо |
| Объем двигателя, куб. см | 1952 |
| Количество цилиндров | 4 |
| Количество клапанов на цилиндр | 2 |
| Вид газораспределительной системы | SOHC |
| Мощность двигателя, л.с./об. мин | 65/4600 |
| Крутящий момент, Нм/об. мин | 122,6/2400 |
| Поршневая группа: | |
| Диаметр цилиндра, мм | 85 |
| Ход поршня, мм | 86 |
| Степень сжатия | 21.3 |
| Материал блока цилиндров | чугун |
| Материал головки блока цилиндров | алюминий |
Блюбёрды с этими моторами являлись вожделенными для многих автолюбителей.
Технические характеристики SR20DE 2 л/130 – 180 л. с.
Изначально в двигателе серии SR заложен алюминиевый блок, цилиндры которого изготовлены из чугунных гильз. Впускной и выпускной коллекторы SR29DE, наоборот, стальные. Эта серия просуществовала недолго, около трех лет, пришла на смену семейству CA, была вытеснена низкоэмиссионным семейством QR моторов для бензина с малым октановым числом.
Вначале изготовителем использовался моновпрыск (SR18Di, SR20Di), затем руководство Нисан остановилось на распределенном впрыске DE и объеме камер сгорания 2,0 л. Это позволило увеличить мощность и ремонтопригодность силового привода.
Для упрощения конструкции схема двигателя представляет собой рядную бензиновую атмосферную четверку поперечного или продольного расположения.
Технические характеристики SR20DE собраны для ознакомления в нижеприведенную таблицу:
| Изготовитель | Yokohama Plant |
| Марка ДВС | SR20DE |
| Годы производства | 1989 – 2002 |
| Объем | 1598 см3 (1,6 л) |
| Мощность | 95,6 – 132,4 кВт (130 – 180 л. с.) |
| Момент крутящий | 181 – 196 Нм (на 4200 об/мин) |
| Вес | 160 кг |
| Степень сжатия | 9,5 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | распределенное каскадное от общей катушки |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | фазы 248/240, подъем впускного клапана 10 мм, выпускного 9,2 мм |
| Материал блока цилиндров | алюминиевый сплав, чугунные гильзы цилиндров |
| Диаметр цилиндра | 86 мм |
| Поршни | облегченные |
| Коленвал | облегченный |
| Ход поршня | 86 мм |
| Горючее | АИ-95/98 |
| Нормативы экологии | Евро-2/3 |
| Расход топлива | трасса – 6,9 л/100 км
смешанный цикл 8,6 л/100 км город – 11,3 л/100 км |
| Расход масла | максимум 0,5 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40 |
| Какое масло лучше для двигателя по производителю | Molygen New Generation |
| Масло для SR20DE по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 3,5 л |
| Температура рабочая | 90° |
| Ресурс ДВС | заявленный 250000 км
реальный 400000 км |
| Регулировка клапанов | гидрокомпенсаторы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 6,5 л |
| Помпа | Aisin WPN 014 |
| Свечи на SR20DE | BKR5EY от NGK, Denso K16TT |
| Зазор свечи | 1,1 мм |
| Цепь ГРМ | Nissan 1028-53J03 |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | TSN 9.1.30 |
| Масляный фильтр | с обратным клапаном |
| Маховик | 215 – 225 мм диаметр, 108 зубьев |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | производитель Goetze, впускные светлые
выпускные темные |
| Компрессия | 10 – 12,5 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм
маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – 6 стадий 39 Нм, 78 Нм, ослабление, 39 Нм + 90° + 90° |
Особенности конструкции
В своей серии двигатель SR20DE относится ко второй версии третьего поколения, имеет особенности конструкции:
- цилиндры выполнены из чугунных «сухих» гильз внутри алюминиевого блока;
- коллекторы впускного и выпускного тракта изготовлены из стали;
- схема газораспределения DOHC имеет два верхних распредвала для управления 16 клапанами;
- в каждой версии производителем произведена форсировка мотора за счет установки турбокомпрессора;
- у атмосферных движков клапанная крышка окрашена красным – Red Top High Port, сечение выхлопа 45 мм, распредвалы с подъемом 10/9,2 мм, фазами 248/240 градусов, обороты 7500 мин-1;
- с 1994 года клапанная крышка стала черной Black Top Low Port, диаметр выхлопа снизился до 38 мм, высота и фазы кулачков распредвала стали одинаковыми – 9,2/9,2 мм подъем и 240/240 угол, соответственно;
- с 1995 года использовались распредвалы с подъемом 8,66 мм и фазами 232 градуса;
- в 2000 году появились роликовые рокеры под валы с подъемом 10/9,2 мм фазами 232/240 градусов, каналы впускного коллектора стали короткими, снизился вес коленвала и поршней, клапаны стали короче на 3 мм, а пружины жестче;
- особенностью конструкции является тот факт, что при обрыве цепной передачи механизма газораспределения поршень гнет клапана.
Во всех вариантах объемы камер сгорания оставались одинаковыми. В руководстве каждой модели авто производителя Нисан приводится описание параметров ДВС. Поскольку для получения неодинаковых характеристик мотора использовались разные распредвалы и ШПГ, навесное оборудование, перепрошивкой ЭБУ невозможно изменить заводские настройки.
Регламент обслуживания QG18DE 1,8 л/125 л. с.
Рядный атмосферный двигатель QG18DE стандартной конструкции неприхотлив в обслуживании:
- цепь ГРМ под замену через 100 000 км;
- зазоры клапанов рекомендовано регулировать после прохождения 30000 пробега;
- изготовителем показана очистка картерной вентиляции каждые 2 года;
- производитель рекомендует менять масло с соответствующим фильтром через 10000 км;
- новый топливный фильтр устанавливается каждые 20000 пробега;
- по данным производителя воздухофильтр подлежит замене ежегодно;
- присадки в антифризе с завода становятся неэффективными после 40000 км;
- свечей зажигания в системе DIS-4 движков хватает на 20000 пробега;
- во впускном коллекторе появление прогара возможно через 60000 км.
Обслуживание QG18DE
Оборудованные завихрителями заслонки, расположенные во впускном коллекторе, следует прочищать раз в два года.
История двигателя Nissan SR18DE
Силовая установка SR18DE от компании Ниссан выпускалась в одно время со всеми любимыми двигателями SR20 на два литра и спортивным 1,6-литровым мотором SR16VE. SR18DE позиционировался как спокойный и экономичный двигатель с рабочим объёмом 1,8 литра.
Основой его проекта стал двухлитровый мотор SR20 с некоторыми доработками в виде уменьшенных поршней и впускных, а также выпускных клапанов. Разработчики также заменили распредвалы, изменив тем самым параметры фазы и подъёма. Кроме того, за всё работу двигателя отвечал новый блок управления, а в остальном это всё тот же SR20DE, только 1,8-литровый.
Как и его предыдущая двухлитровая версия, SR18DE комплектовался гидрокомпенсаторами, что позволяет забыть о регулировке клапанов. Распредвалы газораспределительного механизма имеют цепной привод (Цепь ГРМ), который сам по себе представляет очень надёжную систему, способную прослужить более 200 тысяч км. На нижнем фото представлен прерыватель-распределитель зажигания (трамблер) SR18DE:
Последним годом выпуска данного двигателя считается 2001-ый. В этом же году был представлен приемник SR18DE – более новый и высокотехнологичный силовой агрегат QG18DE.
Плюсы и минусы
Изначально мотор SR20DE считается надежным, дешевым и удобным в эксплуатации. Однако этот силовой привод имеет недостатки:
- многообразие модификаций с разными поршнями и распредвалами, впускными коллекторами приводит к путанице с запчастями во время ремонта;
- система газораспределения имеет гидрокомпенсаторы, для работоспособности которых рекомендовано применение высококачественного и, соответственно, дорогого масла;
- низкий ресурс датчиков ДМРВ и РХХ.
Достоинствами SR20DE являются:
- эксплуатационный ресурс около 400000 км;
- отсутствие регулировок тепловых зазоров клапанов;
- высокий ресурс цепи ГРМ от 250000 пробега;
- возможность тюнинга атмосферных и турбированных версий.
дефектовка и ремонт мотора SR18DE — Двигатель
Вот в каком состоянии он мне попал-)))
Он весь такой был-)))) Я его только неделю отмывал-)
Разбирать такой мотор надо в малекулы и чистить весь!!!!!
До такого состояния
Не забывайте откручивать сапуп и чистить его в нём очень много скапливаеться всего-)

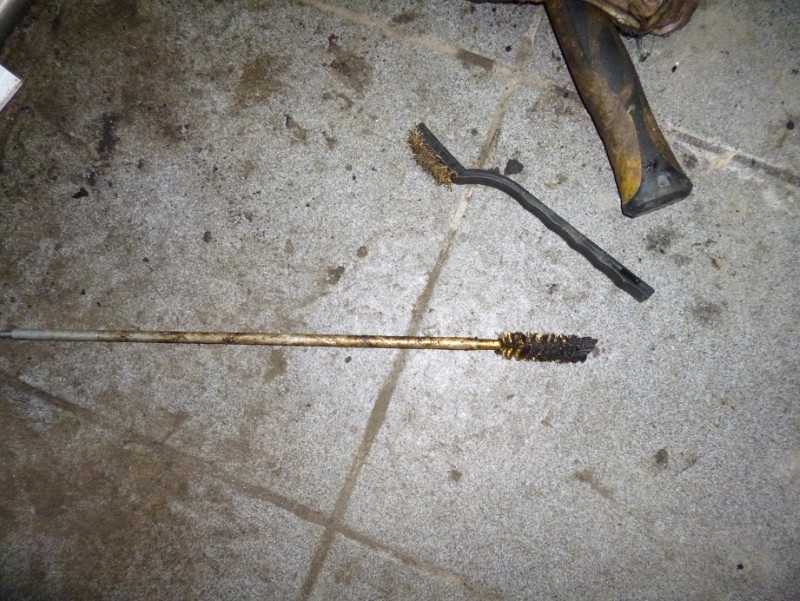

Также обязательно чистите все маслянные каналы,я для этого я использую набор для чистки оружейных стволов и шурупавёрт
Химию я беру вот эту она не на основе керосино поэтому не воняет и моеет отлично,главное потом промывать все детали в горячей воде.После того как промоете сбрызните спецыальным консервантом,я пользуюсь ликви моли,или просто ведешкой дабы удалить остатки влаги.

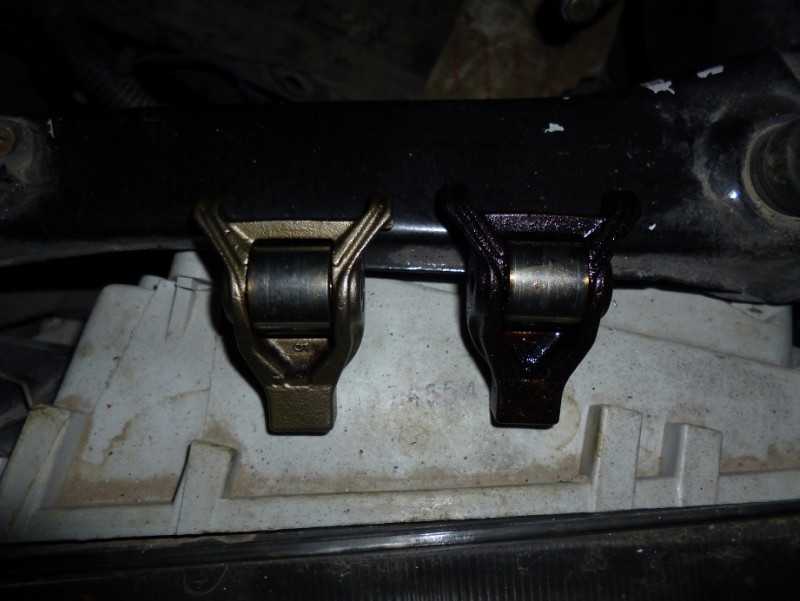

До и после-)

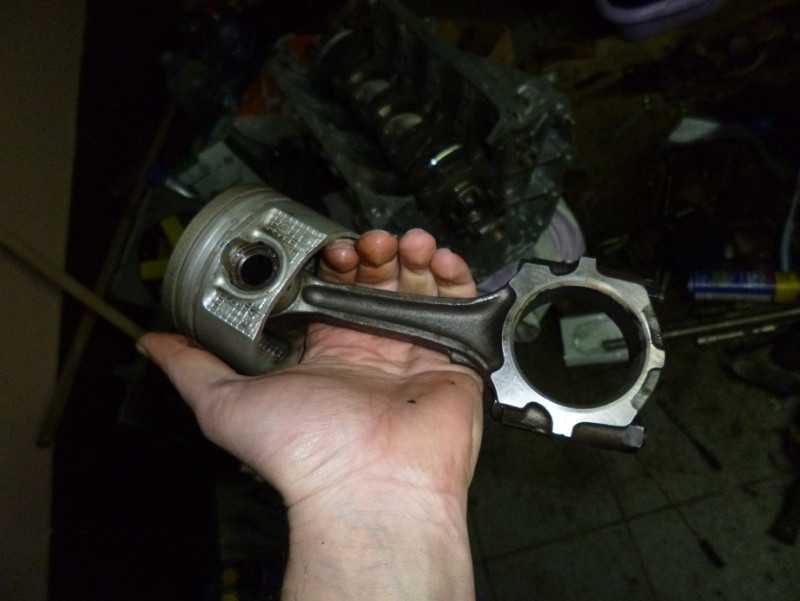

Поршни и шатуны тоже надо тчательно отчищать-))) Кстати на этом моторе они двухдонные и под два кольца-)

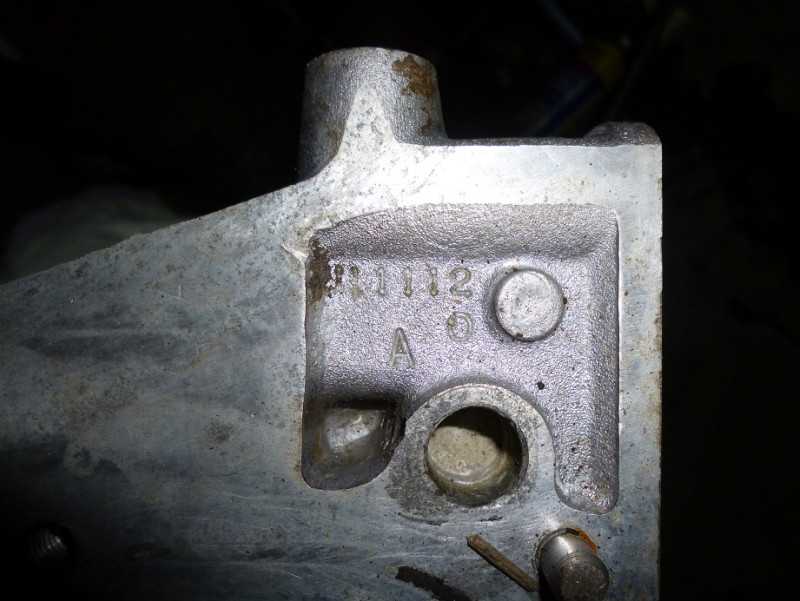

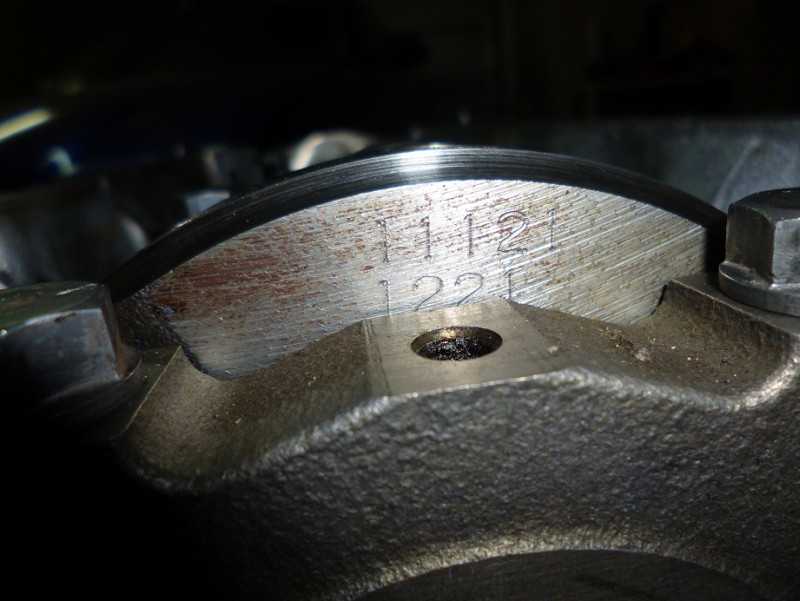

Вот по этим цифрам на блоке и колене,использую диллерскую прогу,но можно и в инете нарыть,подбираеться класс вкладышей и маркировка.
Потом укладываете калено, я собираю на монтажно пасте вот такой,и не лью масло на вкладыши-))
Такая молибденовая паста защищает мотор в первый пуск от возможных задиров.
И главное все резбовые соединения только динамометричиским ключом строго по мануалу,вплоть до болтиков крышек и поддонов,тогда мотор будет весь сухой и с него ничеего не будет негде капать-)
Попзже сделаю ещё фоток по ходу дозборки и опишу некоторые нюансы, в том числе по маслонасосам.
Надеюсь у нить поможет и будет интересно-)
Усилия затягивания резьбовых соединений, Н·м
* Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно.
Карбюраторный двигатель
| Болты головки цилиндров: | |
| 30 | |
| 59 | |
| ослабьте все болты | |
| 30 | |
| довернуть на угол 50 — 55° или 60±5 | |
| Гайки шатунных подшипников: | |
| 14 — 16 | |
| 23 — 29 или 35 — 40° | |
| 85 — 95 | |
| 47 — 53 | |
| 6.5 — 8.5 | |
| 30 — 40 | |
| 100 — 130 | |
| 45 — 60 | |
| 135 — 155 | |
| 13 — 19 | |
| 6 — 12 | |
| 6.5 — 8.5 | |
| 6.5 — 8.5 | |
| 9 — 12 | |
| 3.7 — 5.0 | |
| 2 — 4 | |
| 16 — 21 | |
| 6.3 — 8.3 | |
| 6.3 — 8.3 | |
| 6.3 — 8.4 | |
| 16 — 21 | |
| 9 — 12 | |
| 16 — 21 | |
| 32 — 43 | |
| 16 — 21 | |
| 38 — 50 |
Инжекторный двигатель
| Болты головки цилиндров: | |
| 39 | |
| 78 | |
| ослабьте все болты | |
| 35 — 45 | |
| довернуть на 90 — 100° | |
| Гайки шатунных подшипников: | |
| 14 — 16 | |
| 38 — 44 или 60 — 65° | |
| 85 — 95 | |
| 85 — 95 | |
| Болты крышек коренных подшипников: | |
| 32 — 38 | |
| 73 — 82 или 45 — 50° | |
| 6.5 — 7.5 | |
| 6.5 — 7.5 | |
| 10 — 13 | |
| 30 — 40 | |
| 140 — 160 | |
| 145 — 155 | |
| 13 — 19 | |
| 6.3 — 8.3 | |
| 16 — 19 | |
| см. иллюстрации и . | |
| см. | |
| 16 — 22 | |
| 45 — 60 | |
| 16 — 21 | |
| 16 — 21 | |
| 6.3 — 8.3 | |
| 8 — 12 | |
| 6.3 — 8.3 | |
| 13 — 16 |
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

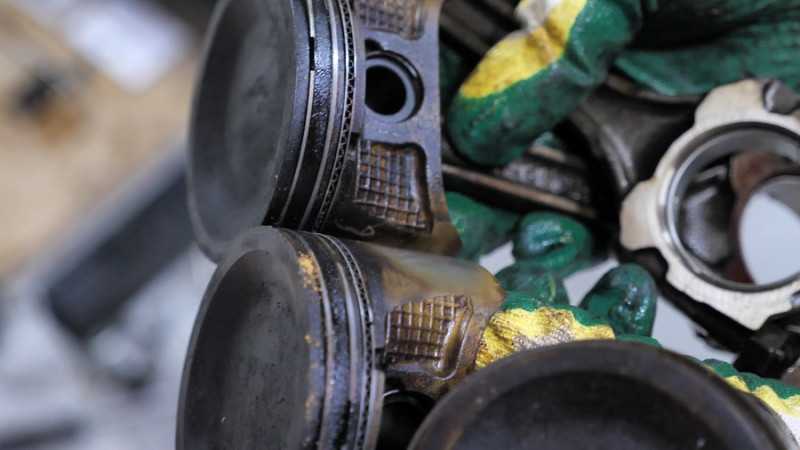

Износ и залегание поршневых колец

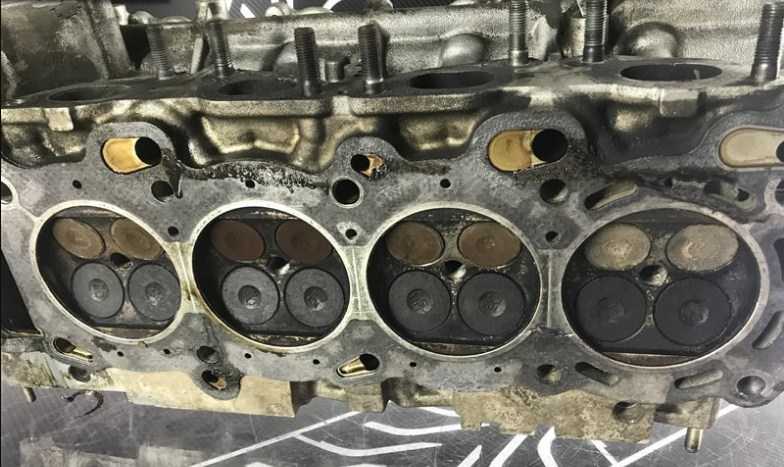

На разобранном двигателе Ниссан 1.8 (QG18DE) мы обнаружили признаки масложора. Во-первых, маслосъемные кольца на всех поршнях залегли. Во-вторых, на жаровом поясе и на поверхности поршня под кольцами присутствуют следы подгорающего масла.
«Вылечить» высокий масляный аппетит всех двигателей серии QG можно только одним способом – заменить маслосъемные кольца. Причем Nissan так и не выпустил никаких альтернативных улучшенных колец, поэтому и новые будут изнашиваться, а повышенный расход масла вернется.
Однако среди двигателей QG есть и такие, которые с успехом прошли более 100 000 км без заметного расхода масла. Таким образом, данная проблема не является систематической, но все же проявляется на большинстве двигателей.
Различные данные
| Биение звездочки распредвала | макс.0.25 мм |
| Макс, биение фрикционной поверхности маховика | макс.0.10 мм |
| Регулировочные шайбы зазора клапанов: | |
| от 2.80 до 3.20 мм | |
| 0.025 мм | |
| Обозначения в шайбах | 28 = 2.8 мм |
Система смазки
| Конструкция | шестеренчатый насос, различная форма зубцов на двигателях 1.6 и 2.0 л. Приводится в действие с передней стороны коленвала. Находится в крышке привода распределительного механизма. |
| Зазоры насоса — двигатель 1.6 л | |
| 0.11 — 0.20 мм | |
| 0.0385 — 0.3015 мм | |
| 0.0375 — 0.3825 мм | |
| 0.05 — 0.09 мм | |
| 0.05 — 0.11 мм | |
| Зазоры насоса — двигатель 2.0 л | |
| 0.1 — 0.20 мм | |
| менее 0.18 мм | |
| 0.05 — 0.09 мм | |
| 0.11 — 0.20 мм | |
| Давление масла: | |
| см. выше | |
| см. выше | |
| Количество масла | см. Типы и объемы применяемых смазок и жидкостей в Главе Текущий уход и обслуживание |
| Масляный фильтр | |
| патрон |
Особенности эксплуатации двигателя SR18DE
Двигателя линейки SR, в том числе и SR18DE, отличаются надёжностью и долговечностью. Несмотря на то, что они не обладают какими-либо глобальными недостатками, иногда встречается плавающий холостой ход, что свидетельствует о вышедшем из строя регуляторе холостого хода.
Отрегулировать ХХ можно путём замены регулятора. Плавающие обороты двигателя также могут говорить об использовании некачественного топлива. Кроме того, судя по отзывам владельцев этого двигателя, периодически встречается неисправность датчика массового расхода воздуха (ДМРВ).
В целом, ресурс газораспределительного механизма (ГРМ) составляет около 300 тысяч км, после чего может загреметь цепь ГРМ. Это первый признак того, что она растянулась и требует замены.
На нижнем фото представлены элементы газораспределительного механизма:
Даже тот факт, что SR18DE обладает высокой степенью надёжности, не отменяет некоторых свойственных для всех двигателей неисправностей. Например, двигатель не заводится или плохо заводится на холодную может указывать на неисправность свечей зажигания или же на топливный насос, который не выдаёт требуемое давление
Крайне важно следить за температурным режимом двигателя, который может нарушиться из-за неисправности термостата, не открывающего большой круг циркуляции охлаждающей жидкости
Перегрев двигателя может нарушить целостность поршней и гильз цилиндров, а также повести ГЦБ, что приведёт к снижению компрессии двигателя или вовсе к замене головки блока цилиндров. Что касается системы охлаждения, то замену помпы (водяного насоса) рекомендуется производить вместе с заменой привода ГРМ. Некоторые владельцы автомобилей с двигателями SR18DE сетуют на повышенную вибрацию двигателя. Здесь всему виной может быть подушка двигателя, которая износилась и потеряла свою жёсткость.
Ниже представлена схема расположения основных элементов двигателя: термостат, стартер, места установки реле ДВС и так далее.
Силовой агрегат SR18DE можно подвергнуть тюнингу, правда это несущественно увеличит его мощность. Гораздо проще произвести свап на SR20DET/SR20VE и уже в базовой версии выходная мощность составит 200 л.с. SR20DET после бустапа выдаёт 300 л.с.
История двигателя Nissan SR18DE
Силовая установка SR18DE от компании Ниссан выпускалась в одно время со всеми любимыми двигателями SR20 на два литра и спортивным 1,6-литровым мотором SR16VE. SR18DE позиционировался как спокойный и экономичный двигатель с рабочим объёмом 1,8 литра.
Основой его проекта стал двухлитровый мотор SR20 с некоторыми доработками в виде уменьшенных поршней и впускных, а также выпускных клапанов. Разработчики также заменили распредвалы, изменив тем самым параметры фазы и подъёма. Кроме того, за всё работу двигателя отвечал новый блок управления, а в остальном это всё тот же SR20DE, только 1,8-литровый.
Как и его предыдущая двухлитровая версия, SR18DE комплектовался гидрокомпенсаторами, что позволяет забыть о регулировке клапанов. Распредвалы газораспределительного механизма имеют цепной привод (Цепь ГРМ), который сам по себе представляет очень надёжную систему, способную прослужить более 200 тысяч км. На нижнем фото представлен прерыватель-распределитель зажигания (трамблер) SR18DE:
Последним годом выпуска данного двигателя считается 2001-ый. В этом же году был представлен приемник SR18DE – более новый и высокотехнологичный силовой агрегат QG18DE.
Перечень основных неисправностей и методы их устранения
Существуют наиболее часты поломки у двигателя QG15DE, но при проведении качественного и своевременного технического обслуживания их можно минимизировать или избежать.
Растянута цепь ГРМ
Очень редко можно встретить лопнувшую цепь ГРМ, но более частым явлением является её растяжение. При этом:
- Двигатель заводится плохо или не заводится вообще. При этом необходимо, чтобы стартер совершал длительную работу, что также влияет на его эксплуатационный срок.
- Появление плавающих оборотов на холостом ходу.
- Возможны провалы в работе, очень похожие на последствия вышедшей из строя свечи зажигания.
- Повышенный уровень шума при работе двигателя.
Выход из ситуации один – произвести замену цепи ГРМ. Сейчас много качественных аналогов, цена которых достаточно доступна поэтому нет необходимости в покупке оригинала, ресурс которого составляет не менее 150000 км.
Мотор не заводится
Проблема очень частая, и если цепь ГРМ при этом не при чём, то следует обратить внимание на такой элемент как дроссельная заслонка. На двигателях, выпуск которых начался с 2002 года (Nissan Sunny), устанавливались электронные заслонки, крышка которых требует периодической чистки
Второй причиной может стать засорившаяся сетка бензонасоса
Если её чистка не помогла, то скорее всего вышел из строя сам бензонасос. Для его замены не всегда требуется помощь специалистов СТО, такая процедура выполняется своими руками
Второй причиной может стать засорившаяся сетка бензонасоса. Если её чистка не помогла, то скорее всего вышел из строя сам бензонасос. Для его замены не всегда требуется помощь специалистов СТО, такая процедура выполняется своими руками.
И как последний вариант – вышедшая из строя катушка зажигания.
Свист
Чаще всего возникает при работе на пониженных оборотах. Причиной такого свиста является ремень генератора. Проверить его целостность можно непосредственно на двигателе, достаточно визуального осмотра. При наличии микротрещин или потёртостей, ремень генератора вместе с роликами следует заменить.
Сигнализатором пришедшего в негодность ремня генератора может стать лампа разрядки аккумуляторной батареи. При это ремень просто проскальзывает вокруг шкива и генератор не совершает требуемое количество оборотов. Проводя ремонт, также следует проверить датчик коленвала.
Резкие рывки на низких оборотах
Особенно чувствительны при начале езды и при включении первой передачи, также машина дёргается при разгоне. Проблема не критичная, вполне позволит добраться до дома или до ближайшей станции технического обслуживания, но для решения потребуется привлечение мастера по настройке инжекторов. Скорее всего, необходима перепрошивка системы ЭБУ или посмотреть, как работают основные регулировочные датчики. Такая проблема встречается как на моделях с механикой, так и с АКПП.
Недолговечность катализаторов
Последствием вышедшего из строя катализатора является чёрный дым из выхлопной трубы (это не пришедшие в негодность маслосъёмные колпачки или кольца, а также неисправность неисправность лямбда-зонда), и повышение уровня CO. После появления чёрного густого дыма катализатора следует немедленно заменить.
Недолговечные составляющие системы охлаждения

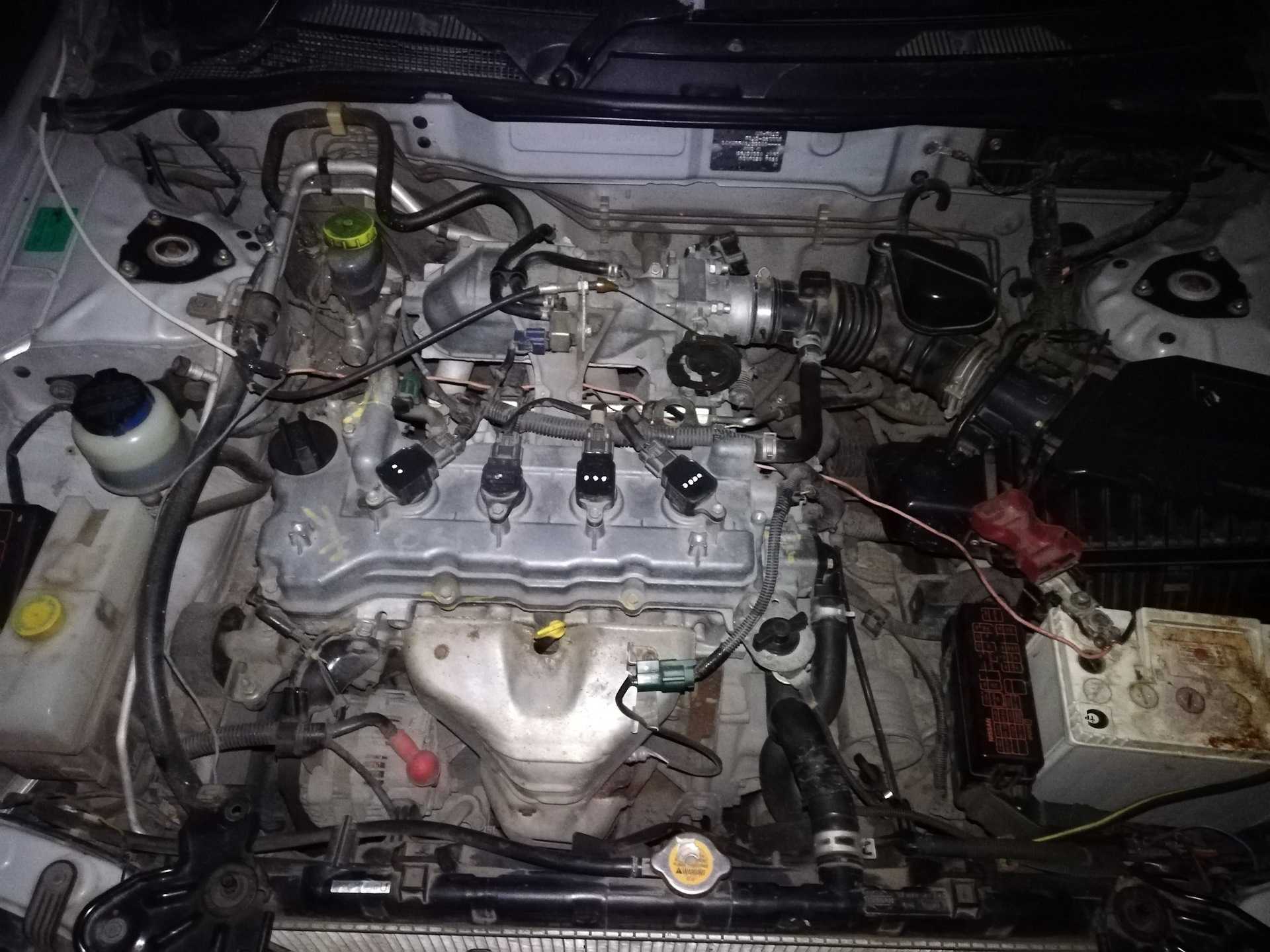

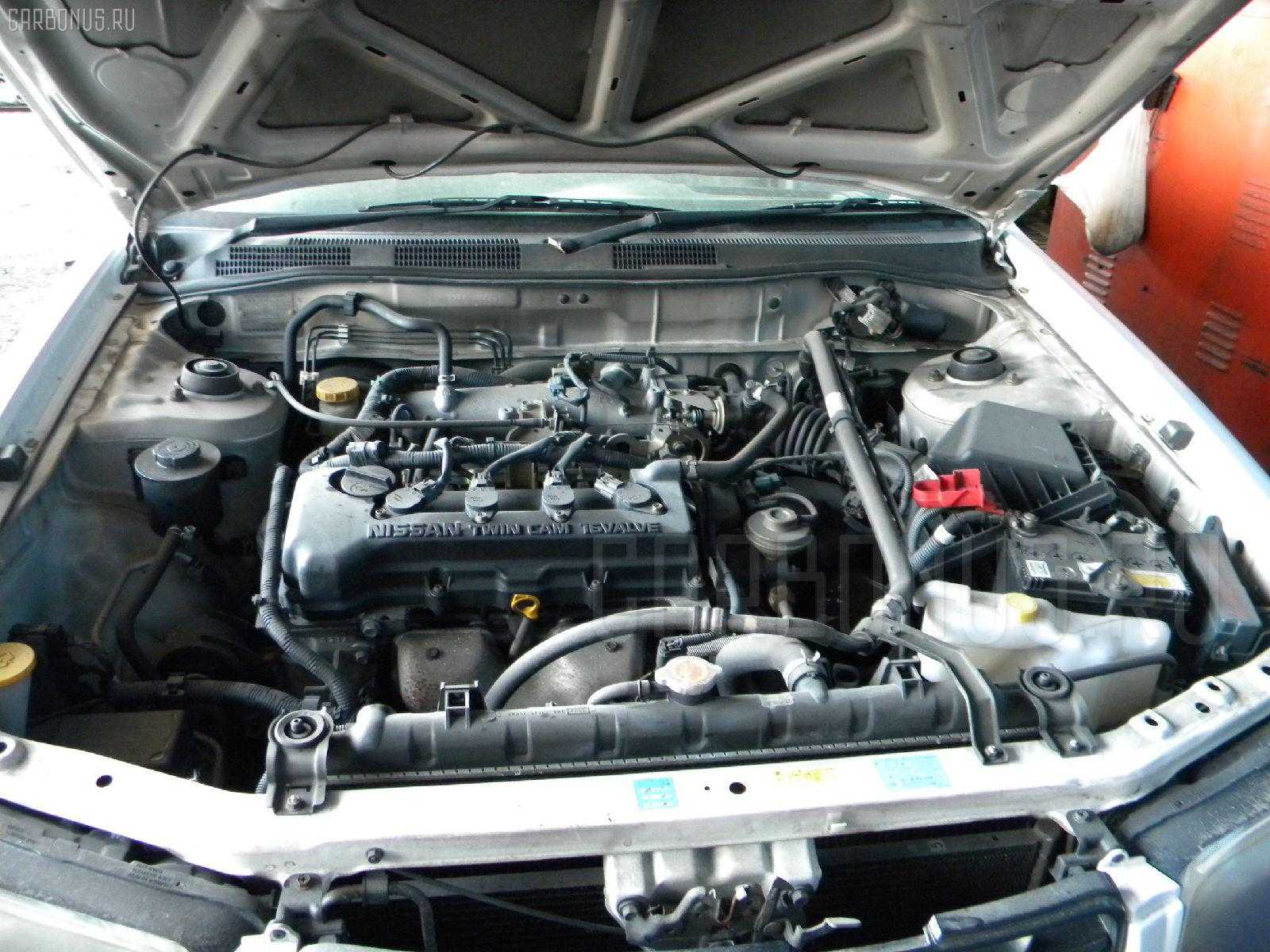

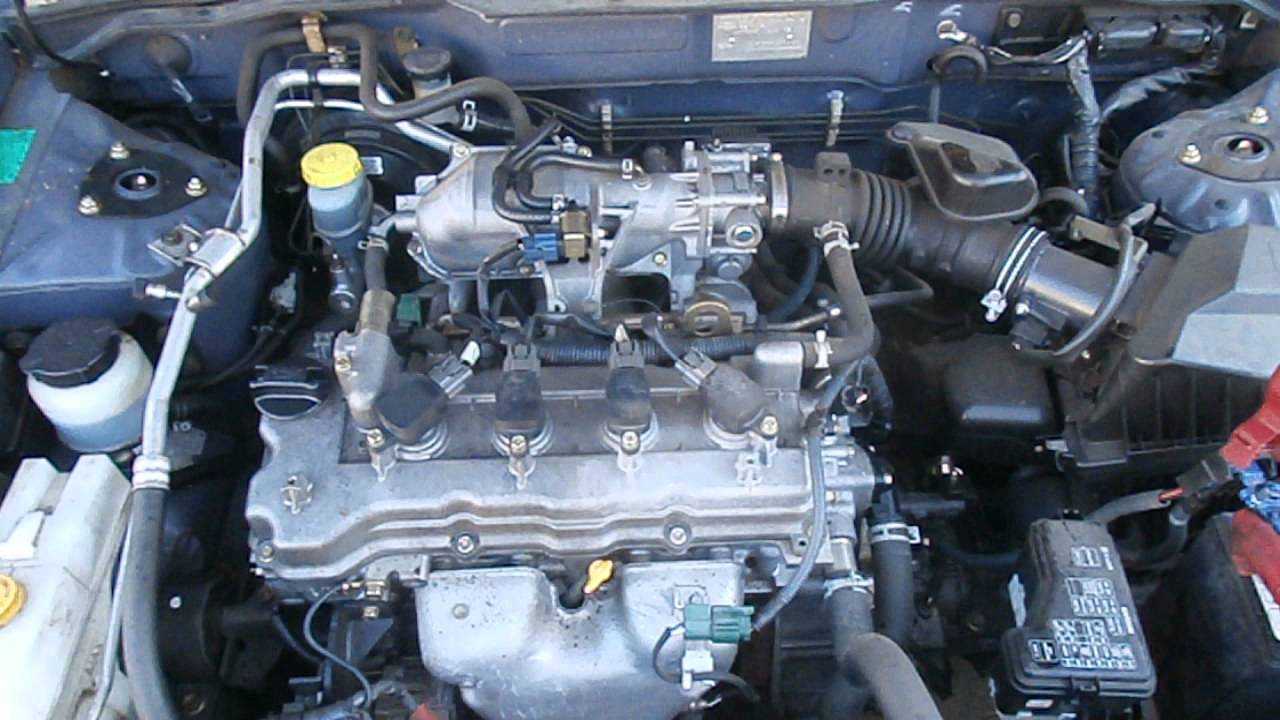

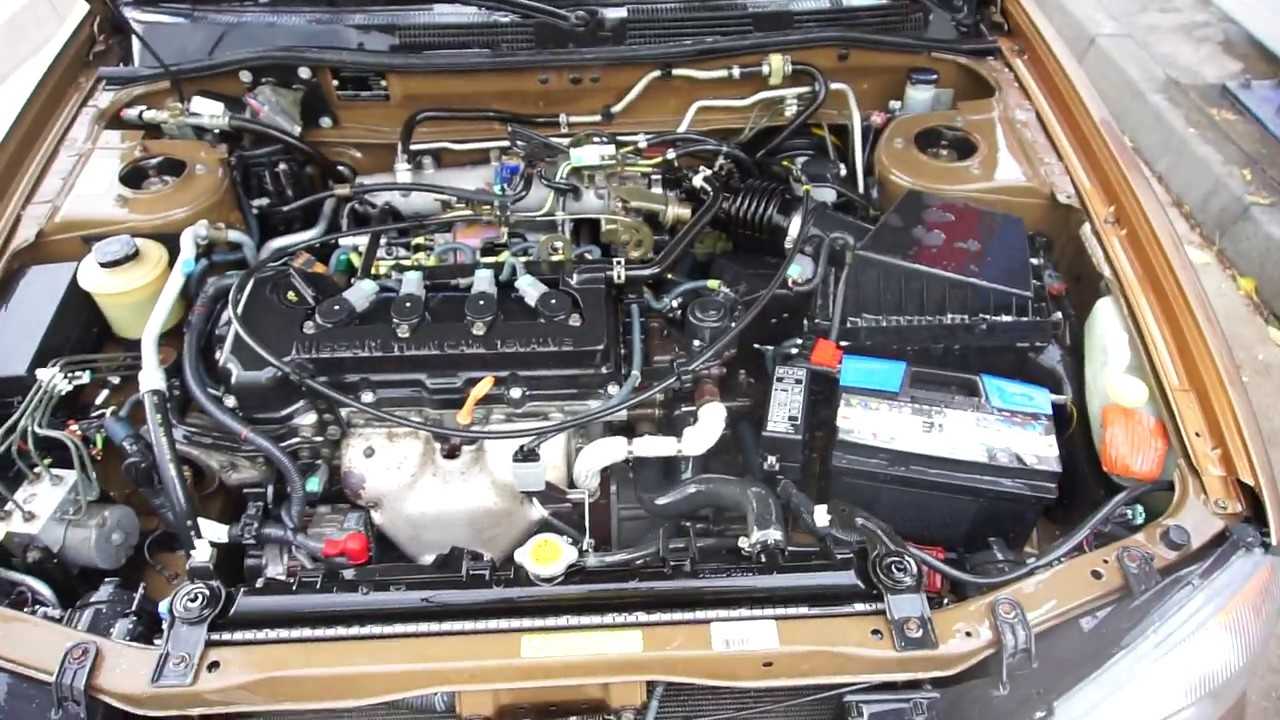

Система охлаждения для мотора QG15DE не отличается длительным эксплуатационным сроком. Например, заменив термостат, через некоторое время можно обнаружить капли охлаждающей жидкости, особенно в месте, где находится сальник свечного колодца. Часто выходит из строя помпа или датчик температуры.
