Ножной стояночный тормоз на каких авто

Функциональное назначение стояночного тормоза

Ручной тормоз Kia ceed предназначен для надежной фиксации транспортного средства на месте стоянки и предотвращения его несанкционированного и неконтролируемого движения. Пользуясь стояночным тормозом при парковке или даже во время кратковременной остановки, вы исключите риск непроизвольного перемещения своего автомобиля, даже если машина стоит под уклоном. Стояночный тормоз имеет тросовый привод, который ведет на тормозную систему колес задней оси.

Как мы уже поняли, предназначение ручного тормоза – надежная фиксация автомобиля во время стоянки. Однако есть варианты использования его и в движении. Учитывая то, что выполнение подобных трюков подразумевает наличие определенного опыта и специальной подготовки, мы не рекомендуем практиковать использование ручного тормоза во время движения автомобиля. Тем более что это значительно снижает его срок службы.

Тормозные колодки

Чтобы получить более глубокие познания принципов работы стояночного тормоза, необходимо разобраться, что собой представляют, и для чего нужны колодки ручного тормоза Киа сид. От понимания их строения и алгоритма функционирования зависит ваша безопасность, поскольку, чем лучше вы осведомлены о работе тормозной системы, тем уверенней будете себя чувствовать за рулем.

Колодки ручного тормоза в автомобиле Kia ceed, как и в любом другом автомобиле, являются неотъемлемой частью тормозной системы. Для эффективного торможения колодки прижимаются к тормозной поверхности диска. Поверхность колодки имеет специальное покрытие. Тормозная колодка состоит из:

• верхней части (являющейся накладкой специального сплава)
• по центру находится металлическая основа
• нижняя часть, как и верхняя, также выполнена из специального сплава

В качестве основы тормозной колодки берется жесткий материал, на который наносится специальный состав. В него могут входить различные материалы, в том числе и керамические соединения. Производители тормозных колодок держат в строжайшей тайне состав этого сплава и технологию его получения. Это неудивительно, поскольку каждая компания разрабатывает его и использует для получения прибыли. Важнейшее требование, которое предъявляется к поверхности тормозной колодки – она должна быть максимально устойчива к износу. Поэтому компания, найдя состав, который может как можно дольше продержаться в работе, никогда не раскроет его состав – это будет ее конкурентным преимуществом на рынке.

Кроме высокой износостойкости, к поверхности тормозной колодки предъявляется еще одно, не менее важное требование: она должна бережно обращаться с поверхностью тормозного диска автомобиля, обеспечивая ему минимальный износ в процессе эксплуатации. Также тормозная колодка должна сохранять свои свойства в условиях высокой влажности и резких перепадов температур

Ведь в условиях экстренного торможения колодка, под воздействием сил трения, будет раскалена до высокой температуры, и очень важно, чтобы это ее не разрушило.

Дисковая и барабанная тормозная системы

Традиционно дисковые тормоза используют на передней оси переднеприводных автомобилей. Но в последнее время все чаще встречается практика использования дисковых тормозов и на задней оси. На самом деле, именно дисковые тормоза стали первым изобретением в сфере тормозной системы автомобиля. В качестве прототипа для них стал механизм, применяемый для торможения в каретах и конных упряжках. Первые дисковые тормоза были похожи на деревянные колодки, которые под воздействием системы рычагов прижимались к ободу, тем самым останавливая его вращение. Со временем на такие башмаки начали устанавливать накладки из кожи, что продлевало их срок службы. Однако барабанная тормозная система, после своего появления, стала использоваться шире, и уступила пальму первенства дисковой только после того, как автомобили стали передвигаться намного быстрей.

Несмотря на то, что на автомобиле Киа Сид вы не встретите барабанного тормоза, мы вкратце рассмотрим его принцип работы. Состоит барабанный тормоз из вращающегося барабана, к которому для остановки автомобиля и прижимаются тормозные колодки. Традиционно такие колодки расположены внутри барабана.

Как Подтянуть Ручник Киа Спортейдж 4

Большинство автомобилистов сталкиваются с процедурой ручного торможения только при подготовке автомобиля к осмотру. Но если вы используете ручной тормоз достаточно часто, необходимо проверять и затягивать ручной тормоз примерно раз в месяц. Со временем натяжение кабеля становится слабее, что отрицательно сказывается на безопасности вождения.

Чтобы проверить работу ручного тормоза, просто установите его в очень высокое положение и проверьте ход автомобиля. Если колеса надежно заблокированы, машина не движется, то регулировку можно отложить или отремонтировать. В этом случае, когда владельцу удается переместить колеса, ручной тормоз на Kia Sportage должен быть затянут.

О том, что трос стояночного тормоза ослаблен, также свидетельствует более поздняя реакция обычного водителя на тормоз. В сложных ситуациях вы можете столкнуться с полным отказом тормоза.

Как затянуть ручник на Kia Sportage |

Чтобы затянуть ручник без перехода на станцию, полезный инструментарий:

• голова в 12;
• расширение;
• трещотка;
• плоская отвертка

Перед затягиванием ручного тормоза на Kia Sportage автомобиль должен быть припаркован на ровной горизонтальной поверхности и зафиксирован на месте. Для этого под задними колесами спереди и сзади располагаются жесткие опоры, которые будут мешать любому движению автомобиля.

Сертификат! Перед началом работы необходимо пару раз нажать педаль тормоза.

Видео: Как затянуть ручник Kia Sportage 4

1. Крышка коробки расположена в локте водителя.
2. Днем — шумоизоляция. Его также следует удалить, отпустив блок управления.
3. Ручной тормоз поднимается четырьмя щелчками.
4. Регулировочная гайка затягивается до полной блокировки колес.
5. Рычаг ручного тормоза возвращается в исходное положение.

Снимите напольную консоль очень осторожно. Задняя вставка опирается на защелки, которые легко ломаются. Эта процедура выполняется вручную без использования вспомогательных инструментов

Эта процедура выполняется вручную без использования вспомогательных инструментов.

Вы можете проверить уровень натяжения троса, установив машину на низкий, легкий уклон в нейтральном положении. Если машина начинает медленно двигаться с отпущенным тормозом, нет причин колебаться при регулировке эффективности. Если машина движется или замерзает, регулировочная гайка должна быть слегка ослаблена.

Во время нормальной работы стояночного тормоза при подъеме должно быть слышно 7-8 щелчков.

Если требуемый результат не может быть достигнут путем затягивания регулировочной гайки, будет полезен более серьезный ремонт, включая снятие задних колес.

После снятия колес выньте заглушки из канавок, предназначенных для регулировки стояночного тормоза. При необходимости вы можете повернуть диск так, чтобы зазоры находились в верхнем положении. Вставив отвертку в отверстие, необходимо вернуть гайку в положение полного дискового тормоза. При этом основание отвертки должно быть близко к краю зазора, чтобы облегчить процесс вращения.

Регулировочная гайка должна вращаться в противоположном направлении на 5 щелчков. Повторите функцию на другой стороне. Далее проверьте стояночный тормоз. Если количество кликов правильное, корректировка может быть завершена.

Сертификат! Вы должны вручную вращать колеса перед установкой колес. Вращение должно быть свободным и равномерным. Если движение прерывистое, требуется более глобальный ремонт с заменой троса или тормозной колодки.

После завершения регулировки колеса должны быть заменены на звукоизолирующую коробку и закрыты крышкой

Также важно перепроверить ручной тормоз, поместив машину на склоне

Рабочий ручной тормоз необходим для защиты автомобиля от незапланированного движения во время короткой парковки

Особенно важно использовать ручной тормоз при остановке на дороге с небольшим уклоном. Поддерживая ручной тормоз в хорошем состоянии, автомобилист защищает автомобиль от несанкционированного движения и возможных повреждений

Последовательность действий

Если регулировка ручника Киа Спортейдж 3 не дала ожидаемого эффекта, начать процедуру по реанимации ручной тормозной системы следует с того, что автовладелец должен застопорить своё транспортное средство. Иными словами, достаточно под колёсами расположить тяжёлые предметы, которые бы могли препятствовать его откату. Затем необходимо включить передачу и снять машину со стояночного тормоза.

Следующий шаг заключается в откручивании гаек на первом заднем колесе. Не следует забывать о том, что оно предварительно должно быть поднято посредством домкрата. После того как колесо будет демонтировано, нужно избавиться от болтов, с помощью которых крепят скобу суппорта к поворотному кулаку. Затем следует убрать суппорт с тормозного диска. Вероятнее всего, без незначительного разжатия колодок осуществить это мероприятие не удастся.

Демонтаж диска будет возможен после снятия болта, который соединял тормозной диск со ступицей. Как правило, более быстрого снятия диска можно добиться посредством аккуратных ударов резиновым молотком.

После этого нужно воздействием на чашку добиться поворота стержня на прямой угол (не более чем на 90°).

Перед заменой колодок KIA Sportage необходимо поднять посредством домкрата

Посредством плоской отвёртки следует последовательно снять все пружины и аккуратно разложить их так, чтобы впоследствии всё поставить обратно в правильном порядке. Например, можно положить их в небольшой контейнер, залить WD-40, после чего демонтировать колодки.

Затем придётся расположиться непосредственно под самим автомобилем, что позволит изъять трос стояночного тормоза и выкрутить болты, расположенные в направляющей троса. Демонтируя сальник, нужно запомнить его местоположение.

Затем наступает самое сложное, чтобы регулировка ручника Киа Спортейдж 3 не была напрасной, следует извлечь рычаг. Специалисты рекомендуют демонтировать эту деталь только в сложенном состоянии.

Из-за того, что этот элемент конструкции закис, его придётся обработать WD-40. Затем следует сделать два клина, которые помогут застопорить рычаг.

Аккуратно, без рывков один из клиньев необходимо установить между рычагом и шестернёй датчика, регулирующего количество оборотов колеса. Второе клинообразное изделие должно расположиться между ступицей и рычагом. После подобной жёсткой фиксации рычаг следует сомкнуть.

Регулировка ручника KIA Sportage подвластна автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему

Более плотного прилегания рычага можно добиться ударами молотка со стороны тормозного щитка. Удары следует наносить от передней части транспортного средства к задней.

Выйти этот элемент сможет только тогда, когда он будет полностью свёрнут, окончательно достать его помогут пассатижи, направленные со стороны силового агрегата.

WD-40 поможет убрать с рычага разведения колодок стояночного тормоза всю накопившуюся ржавчину. Автовладельцу придётся неоднократно свести и развести его, пока деталь не начнёт плотно сгибаться самостоятельно.

Исключить дальнейшее образование ржавчины поможет консистентная смазка, которую следует нанести в местах соприкосновения металлов.

Сбор снятых деталей и запчастей, естественно, должен производиться в обратном порядке, процесс очистки колодок можно оптимизировать веществом, предназначенным для очищения дисков. Ступица, как правило, нуждается в очищении посредством железной щётки и смазке медной пастой. Не будет лишним пройти смазкой все соединительные участки, где тормозной диск контактирует с колесом.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

• входные датчики;
• электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Проблема стоянки автомобилей с большой массой на склонах дороги известна давно. Автомобиль с механической коробкой передач на стоянке с заглушенным двигателем можно легко сдвинуть с места. Для решения этой проблемы и был придуман стояночный тормоз, который теперь повсеместно используется не только в легковых, но и в грузовых автомобилях.

Основная тормозная система в автомобиле имеет педаль, при помощи которой и осуществляется управление тормозом. При помощи педали можно мягко снизить скорость или использовать экстренное торможение для предотвращения столкновения. Но использование основной тормозной системы без участия водителя невозможно, поэтому при длительных стоянках используется ручной тормоз, который имеет тросы, блокирующие колеса.

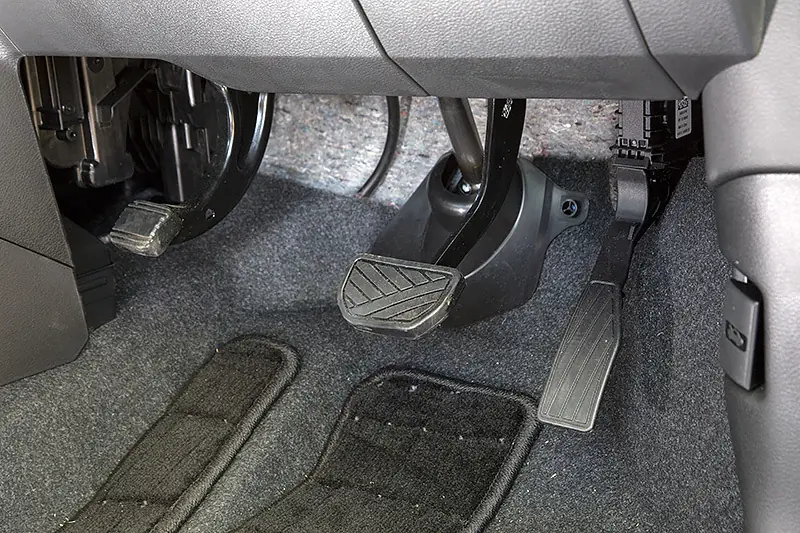

Ножной стояночный тормоз и как им пользоваться

стояночный тормоз

Первый вид ручной стояночный тормоз, еще автомобилисты не редко называют его “ручник”. Рычаг ручного тормоза располагается рядом с водительским сиденьем. В зависимости от того с какой стороны располагается в автомобиле руль, ручной тормоз будет находиться либо справа, либо слева от водителя.

Второй вид ножной стояночный тормоз, его как вы наверняка догадались принято называть “ножник”. Чаще всего этот вид стояночного тормоза преобладает на автомобилях, у которых не механическая коробка передач, а автоматическая. В действие он приводится ножной педалью, которая располагается слева от сцепления или газа. Ножной стояночный тормоз состоит из нескольких важных элементов:

Во время плавного надавливания на педаль стояночного тормоза в действие приводится трос тормоза. После нажатия педаль становится не подвижной. Она надежна, зафиксирована храповиком, как и сам автомобиль благодаря натяжению тормозного троса.

Выключение ножного стояночного тормоза может быть либо ручным, либо при помощи той же педали тормоза. Чаще всего если выключение ручное, то на ручке разблокировки стояночного тормоза изображена пиктограмма кружочка со значком P внутри нее. Для большинства водителей, которые сталкиваются с этим впервые, подобное отключение кажется не привычным. Когда вы тянете рукоятку разблокировки ножного тормоза на себя, в этот момент происходит ослабление храповика и педель тормоза разблокируется. За счет демпфирующего эффекта педаль плавно отжимается в первоначальное положение. Трос тормоза, который только что был, натянут, как струна ослабевает, тем самым стояночный тормоз перестает быть активным, колеса освобождаются, и автомобиль может двигаться с места.

При помощи ножного тормоза, возможно, вписываться в повороты и выполнять различные трюки. Порой в той или иной ситуации двигаясь по трассе, возникает ощущение, что вылет с нее не минуем. В этом случае может помочь вписаться в поворот ножной тормоз. Для того что бы это сделать, во время поворота в момент когда передние колеса автомобиля повернуты, заблокируйте задние колеса при помощи ножного стояночного тормоза

Водителю крайне важно поймать именно тот миг, когда колеса машины повернуты на требуемый угол. Что бы это делать с легкостью и простотой необходимо время от времени практиковаться на открытых безлюдных местах или записаться на курсы контр аварийной подготовки

После того как маневр успешно завершен разблокровать “ножник”. Если момент разблокировки прозевать, то высока вероятность того что машину закрутит. Поэтому полезно тренироваться ногой блокируем тормоз, а рукояткой разблокируем. Во время таких маневров не стоит резко вертеть рулем и давить сильно на газ, делайте все плавно и аккуратно. А вообще, что бы избежать подобных ситуаций, не превышайте скоростной режим.

Источник

Стоянка с включенной передачей: ломаем стереотипы

Сразу же поставим несколько точек над «i»: значительная часть автовладельцев не использует стояночный тормоз просто из-за того, что, единожды забыв об этом, тронулись с поднятым ручником, после чего им пришлось лезть под машину =для натяжки троса или даже его замены.

Этого, в общем, бывает достаточно, чтобы оставлять машину на стоянке только на передаче. Но насколько это правильно?

Строго говоря, никаких массовых исследований по этому поводу не проводилось, да и вряд ли они возможны в будущем, так что официально связи между привычкой оставлять машину на стоянке на передаче и неисправностями двигателя, связанными с этим, о которых мы ещё упомянем, не существует.

Правда, многие эксперты с этим будут не согласны.

А что говорят по этому поводу ПДД? Водитель, покидая транспортное средство, в соответствии с Правилами, обязан обеспечить невозможность самопроизвольного начала движения ТС. Точка. В приложении к ПДД перечисляются неисправности тормозной системы, без которых движение автомобиля запрещено, и среди них есть пункт о стояночном тормозе. Так или иначе, но машины с механической коробкой по-прежнему оснащаются этим средством.

Так что никаких штрафных санкций за неиспользование ручника правилами не предусмотрено. И этим пользуются очень многие автовладельцы, мотивируя это самыми разнообразными причинами.

Один из самых серьёзных доводов – возможность примерзания тормозных колодок при отрицательной температуре, особенно если авто стоит достаточно долго, а столбик термометра опустился ниже нуля до двухзначных цифр. Эта опасность никуда не делась, несмотря на все старания конструкторов, без устали усовершенствующих детали тормозной системы. Достаточно незначительного количества воды, чтобы, если поставить авто на ручник, колодки, диски или барабаны в таких условиях оказались заклиненными, и тогда водителю придётся немало попотеть, чтобы разблокировать авто.

С практической точки зрения, как мы уже говорили, роль играет и забывчивость водителей. Поставил на стоянке машину на ручник, пришёл, сел, забыл про стояночный тормоз, включил передачу и поехал. Если рычаг был поднят на несколько зубьев, водитель этого может и не заметить, и в результате на этих зубьях ручник держать уже не будет, а колодки порядком износятся. Если ручник зажат сильно, но водитель не обратил внимания на то, что автомобиль тронулся «в натяг», последствия будут ещё хуже.

В целом все причины, по которым автомобилисты предпочитают не пользоваться ручником, можно представить в виде следующего списка:

• из-за лени или удобства;
• чтобы зимой на ручнике не примерзали колодки к дискам;
• чтобы не допустить растягивания тросика по забывчивости.

Большинство экспертов убеждено, что, хотя использование включённой передачи на стоянке никакого вреда машине не наносит, время от времени рычаг стояночного тормоза нужно затягивать, чтобы механизм не прокисал.

В целом каждый водитель, независимо от своего отношения к проблеме, должен придерживаться в этом вопросе следующих рекомендаций:

• если автомобиль оставлен на горизонтальной площадке, лучше использовать включённую передачу;
• когда машину нужно оставить на уклоне, используйте оба способа – и ручник, и передачу;
• в сильный мороз использование стояночного тормоза нежелательно;
• самый надёжный способ не допустить самопроизвольного движения авто – использовать противооткатные упоры.

Устройство модуля

Общее строение

Электромеханический тормоз ставится, как правило, на заднюю ось. Он включает:

• тормозной механизм;
• привод тормоза;
• электронный блок управления и контролирующую систему.

Тормозной механизм задействуется штатный для конкретного автомобиля. Некоторые конструктивные модификации вносятся в рабочие цилиндры, и на суппорте монтируется электромеханический привод.

Колесный механизм стояночного электромеханического тормоза можно изобразить схематически таким образом:

Цифрой 1 обозначен поршень, 2 – электрический мотор, под номером 3 на рисунке показан приводной ремень, и 4 – обозначен редуктор.

Устройство редуктора:

Обозначения:

• номер 1 – ведомая шестерня узла;
• номер 2 – выходной вал устройства;
• цифра 3 – обозначает ступицу шкива;
• номер 4 – сам шкив;
• номер 5 – схематическое отображение зацепления зубьев качающейся и ведомой шестеренок.

Качающаяся шестеренка – важный конструктивный элемент. Она монтируется на ступице под некоторым углом. Это обеспечивает ей возможность качаться, а от полного поворота в отношении корпуса шестерню предохраняет два специальных поводка. Когда происходит движение, два зубца этой шестеренки зацепляется с ведомой, при этом, за счет разницы в количестве зубьев, зацепление не полное. Оборот шкива смещает ведомую шестеренку лишь на один зуб.

Ременно-зубчатая передача соединяет мотор с редуктором. Последний многократно снижает скорость, с которой вращается выходной вал, что дает системе возможность развить нужное усилие для функционирования тормоза.

Следующий важный элемент – поршень со специальной винтовой парой, состоящий из собственно поршня тормозного цилиндра (1), нажимной гайки (2) и шпинделя (3):

Вращение ведомой шестеренки преобразуется в поступательный ход штока за счет винтовой пары. Шток оказывает давление на поршень, который перемещает колодки к колесному диску. Создаваемое усилие давления определяется ЭБУ электромеханического автомобильного тормоза, ориентирующимся на показания значения потребляемого системой электрического тока. Двигатель привода отключится, когда значение тока достигнет запрограммированного.

Если машину снять с выставленного ранее «ручника», мотор станет вращаться в обратном направлении и отведет шток, убирая тормозное усилие.

Конструкция тросового привода

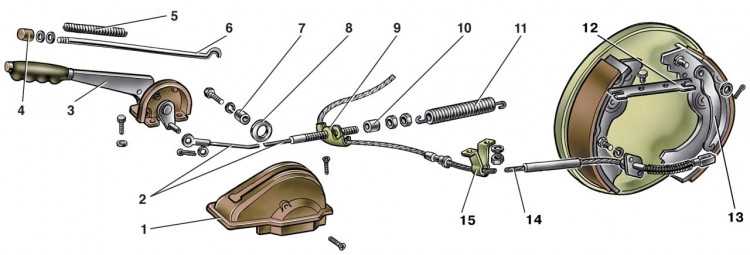

Устройство ручного тормоза данного типа, устанавливаемого на подавляющее большинство легковых авто, отличается простотой и предусматривает автономное включение, не зависящее от основной системы. Как функционируют штатные рабочие тормоза:

1. Водитель, нажимающий педаль в салоне, приводит в движение поршень главного гидроцилиндра.
2. Под воздействием поршня в трубках с несжимаемой жидкостью, проложенных ко всем колесам, создается давление.
3. Передаваясь рабочему цилиндру колеса, давление жидкости выдвигает поршни барабанного либо дискового тормоза. В первом случае колодки раздвигаются и силой трения останавливают вращение барабана. Во втором они плотно сжимают крутящийся диск.

Для стояночного затормаживания «ручник» использует штатные элементы – колодки, но раздвигает их собственным механическим приводом, состоящим из таких деталей:

• упомянутый выше рычаг в салоне, оснащенный механизмом фиксации в разных положениях и кнопочным устройством разблокировки;
• главный трос, подключенный к рычагу и заканчивающийся кронштейном крепления либо дугообразной направляющей;
• вторичные тросы, соединенные с главным и подключенные к рычагам тормозных механизмов задних колес;
• регулировочные механизмы тросов (распорные втулки, гайки и пружины), кронштейны подвеса к днищу кузова;
• распорные планки между колодками.

Система тяг обычно прячется под днищем в углублении центрального тоннеля. Тросовые приводы оборудованы защитными кожухами, препятствующими возникновению коррозии. Как работает механический ручной тормоз:

1. Водитель поднимает рукоятку в салоне, которая автоматически защелкивается на выбранной позиции.
2. Тяга двигает основной трос вперед, а тот увлекает за собой вторичные приводы посредством крепежного кронштейна.
3. Рычаг внутри барабанного механизма поворачивается и раздвигает верхние концы колодок. Функцию автоматического регулирования принимает на себя распорная планка.
4. Когда водитель снимает авто с «ручника», пружины внутри барабанов откидывают рычаг назад и колодки сдвигаются. Одновременно пружина оттягивает в первоначальное положение тросовой привод.

Вышеописанный стояночный тормоз блокирует колеса с барабанными механизмами, установленные на задней оси. На автомобилях, оборудованных тормозными дисками, работает идентичный принцип: трос тянет за рычажок, который заставляет сжиматься колодки. Разница заключается лишь в расположении и форме рычага – на дисковых тормозах он ставится снаружи, позади ступицы.
