Регулировка фар киа сид

Разъяснение принципа регулировки фар Киа Сид 2008

Как снять фары Киа Сид 2008?

Перед тем как приступить к регулировке фар, необходимо снять их с автомобиля. Для этого следуйте следующим шагам:

1. Включите аварийную сигнализацию и заведите автомобиль.

2. Поверните рулевое колесо в противоположную сторону от фары, которую вы собираетесь снять.

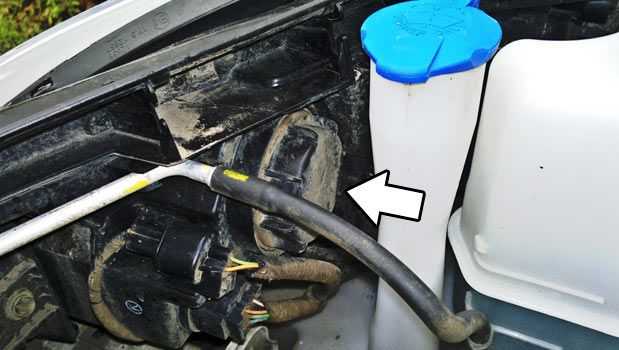

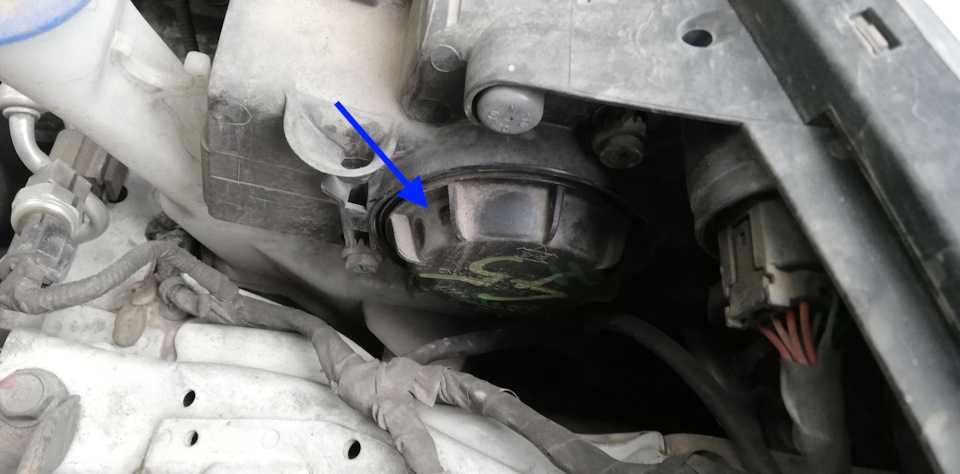

3. Откройте капот и найдите заднюю часть фары. Там вы увидите колпачок со штативом, который нужно снять.

4. Пройдитесь рукой по штативу и найдите фиксатор. Поверните его против часовой стрелки, чтобы освободить штатив.

5. Опустите фару вниз и аккуратно отключите проводку, которая идет к фаре.

6. Теперь фары готовы к регулировке.

Как отрегулировать фару Киа Сид 2008?

После снятия фары с автомобиля можно приступать к ее регулировке. Для этого нужно выполнить следующие действия:

1. Установите фару на ровной поверхности в расстоянии около полутора метров от стены или столба.

2. Включите дальний свет фар и убедитесь, что его пятно попадает на равной высоте с серединой фары.

3. Поворачивайте винт для регулировки фары, чтобы поднять или опустить ее, пока пятно света не будет располагаться на нужной высоте.

4. Убедитесь, что фара горизонтально отрегулирована, чтобы пятно света было направлено прямо вперед.

5. Повторите те же шаги для второй фары.

После завершения регулировки фар установите их обратно на автомобиль, следуя тем же шагам, что были описаны для снятия. При необходимости повторите регулировку или обратитесь к специалистам, чтобы быть уверенными в правильной работе фар и безопасности на дороге.

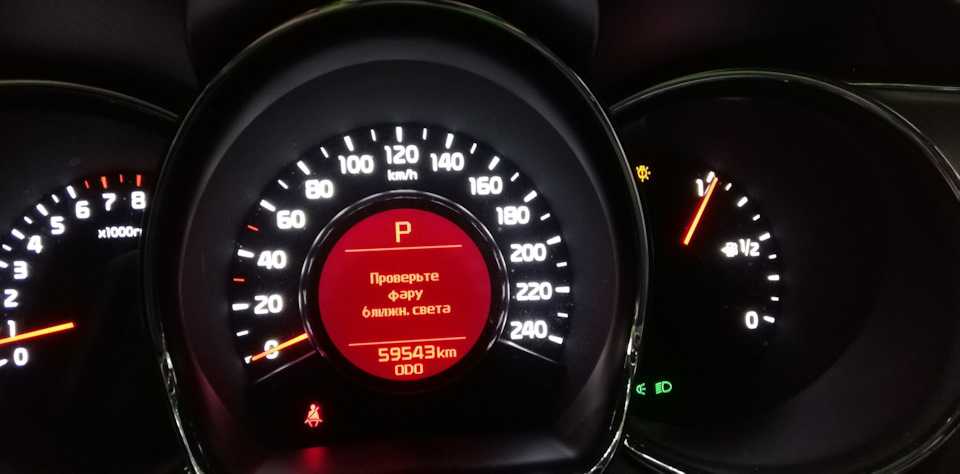

Почему не горят лампы

Для хэтчбека первого и второго поколения характерны следующие причины, из-за которых не работает головное освещение:

1. Быстрый выход из строя лампочки. Необходима штатная замена элемента.
2. Неисправность патрона. Электропроводка лампы часто перегорает или теряет заземление.
3. Неисправность в реле или переключателе приборов. Необходимо прозвонить электроцепь.
4. Конденсат в блоке фонаря. Трещины в вентиляционных крышках, забитые отверстия прохода воздуха считаются первой причиной перегоревших лампочек на Сид JD.

Фонари имеют штатные модели мощностью в 55 Ватт с цоколем H7. Их устанавливают в автомобилях обоих поколений, исключением могут быть рестайлинговые комплектации, где установлены ксеноны.

При выборе рекомендуется обращать внимание на яркость – не менее 1000 Л для ДХО – и на цветовую температуру светового элемента – от 2700 К

Американская и европейская системы

Как известно, на сегодняшний день существуют две системы фар, которые по сути, имеют и разное светораспределение:

• Американская имеет свой особый принцип освещения: светить возможно лучше и дальше освещать дорогу при переключении с дальнего на ближний свет. В американской системе не бывает резкой границы между светом и тенью, а что касается края светового пучка, то он размыт.
• Европейская система фар напротив, подразумевает намного снизить силу пучка света, который попадает в глаза водителей встречных автомобилей. Для этих типов фар характерна резкая светотеневая граница, создающаяся в лампе под нитью ближнего света.

Отличие в регулировке фар американских и европейских

• Регулировка американских фар подразумевает корректировку как ближнего, так и дальнего света.
• В европейских фарах производителем луч дальнего света задается еще на заводе, посредством геометрической корректировки всех элементов конструкции.

Порядок регулировки вертикального уровня фар Киа Сид 2008

Регулировка фар Киа Сид 2008 может потребоваться при изменении высоты автомобиля или при необходимости установить новые лампы. Регулировать фары необходимо для того, чтобы обеспечить оптимальное освещение дороги и не ослеплять других участников движения.

Для регулировки фар Киа Сид 2008 можно воспользоваться прибором на СТО, либо отрегулировать фары своими руками. Рассмотрим последний способ.

Как правило, у Киа Сид 2008 применяется ручная регулировка фар, для этого необходимо иметь отвертку с плоским или крестовым лезвием.

Порядок регулировки фар Киа Сид 2008 следующий:

Шаг	Действие
1	Подготовка: припаркуйте автомобиль на ровной поверхности на расстоянии примерно 5 метров от стены или гаража.
2	Включите ближний свет фар и убедитесь, что он включен.
3	Оцените высоту пятна света на стене или гараже. Пятно должно быть расположено ниже уровня фары.

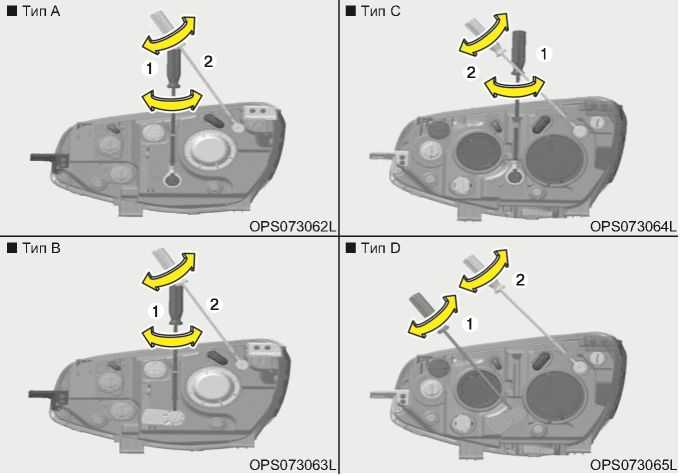

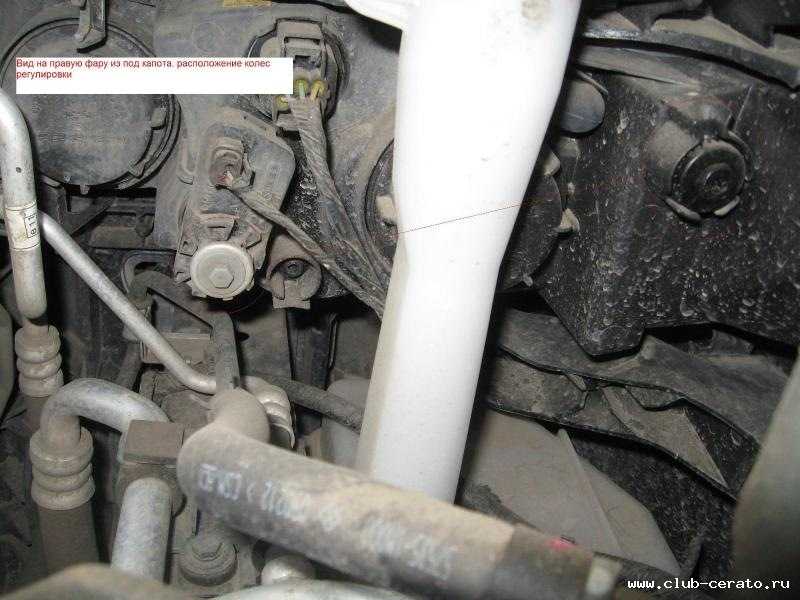

4	Откройте капот автомобиля и найдите регулировочные винты вертикальной регулировки фар. Обычно они находятся на верхней или задней части фар.
5	С помощью отвертки отрегулируйте вертикальный уровень фары, поворачивая регулировочные винты в нужном направлении.
6	Закройте капот автомобиля и проверьте высоту пятна света на стене или гараже. Если необходимо, повторите регулировку.

Следуя указанному порядку, вы сможете самостоятельно отрегулировать вертикальный уровень фар Киа Сид 2008 и обеспечить комфортное и безопасное освещение при движении на дороге.

Особенности регулировки оптики

Регулировка фар Киа Сид или Церато осуществляется с помощью специального корректора:

1. В первую очередь, нужно проверить состояние фонарей и убедиться в том, что давление в шинах соответствует норме, причем давление во всех колесах должно быть одинаковым. Кроме того, для правильно регулировки вам потребуется ровная поверхность, любые наклоны на ней должны отсутствовать. Более того, на этой ровной поверхности должен быть расположен забор либо стена, причем ее поверхность также должна быть ровной.

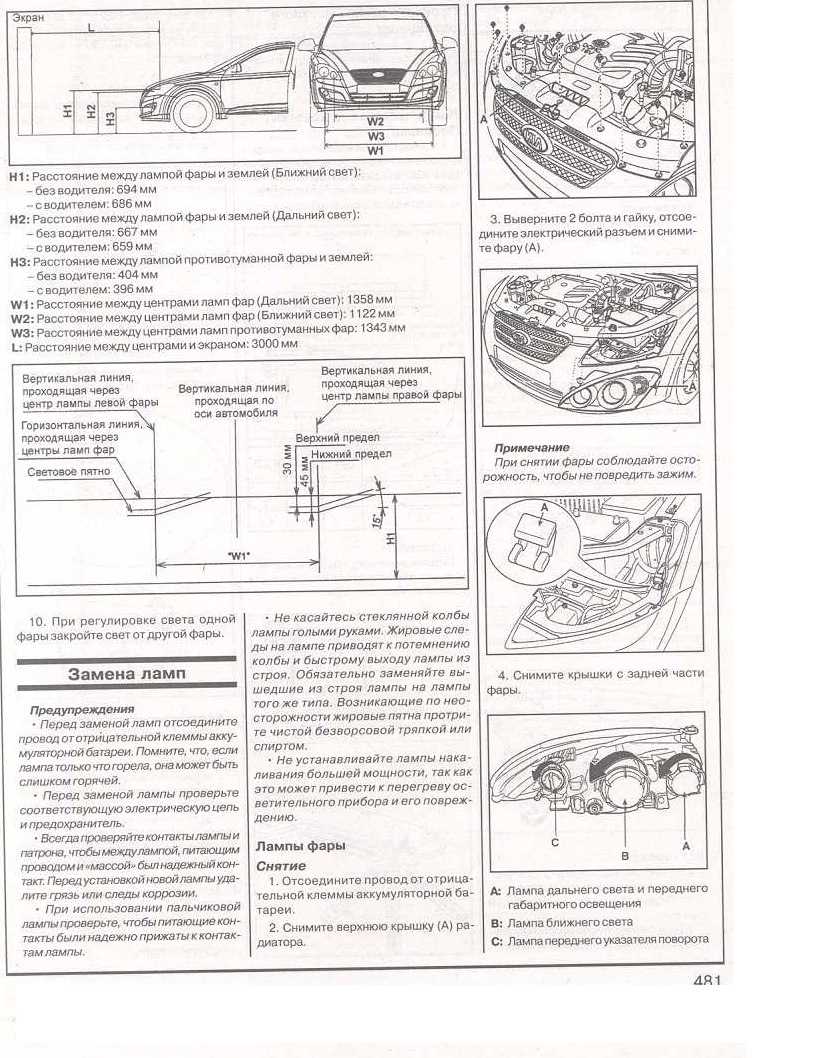

2. После этого на заборе или стене следует отметить две точки, при этом расстояние между ними, а также от них до поверхности земли должно соответствовать расположению оптике в машине. Между точками следует нанести горизонтальную линию, а под ней, на расстоянии около 12 см, чертится еще одна. Под второй линией чертится еще одна, при этом все три отрезка должны быть нанесены параллельно.
3. Выполнив это, транспортное средство следует отогнать от стены примерно на 13 метров. Именно на таком расстоянии регулировка будет наиболее эффективной.
4. Когда водитель включит ближнее освещение, верхняя граница световых пятен должна быть расположена на второй линии. Если это так, то осветительный поток от фонарей не будет слепить других водителей. Если автомобиль оснащен противотуманной оптикой, то при включении верхняя граница светового пучка должна располагаться по нижней, третьей линии. Несмотря на заблуждение многих автолюбителей, противотуманки также могут слепить водителей, поэтому их регулировка тоже важна.
5. Что касается точек пересечения горизонтальной, а также наклонной плоскостей осветительных пучков, то они должны быть расположены в определенных местах. Наиболее оптимальным вариантом будет, если они будут располагаться на расстоянии около 12 и 22 см соответственно от отметок, которые были нанесены на забор либо стену.
6. Процедура регулировки производится до того момента, пока основные параметры не будут соответствовать нормированным, описанным выше. Отдельно нужно сказать о ксеноне. В результате того, что ксенон светит намного ярче, регулировка такой оптики — еще более ответственная и важная процедура.
   Неверно отрегулированный ксенон не только принесет неудобства другим автолюбителям, но и может стать причиной конфликта, поскольку далеко не всем автомобилистам нравится, когда их слепят.

Если вы заметили, что качество освещения в вашем автомобиле стало ухудшаться, то следует немедленно решить эту проблему, причем стоит отметить, слишком яркий свет так же нежелателен, как и слишком тусклый. В первом случае вы будете слепить встречных водителей, а во втором – плохо видеть проезжую часть. Мы рассмотрим, как отрегулировать фары на Киа Сид своими руками, это позволит сэкономить достаточно большие средства.

Замена лампочек

Замена световых устройств на Kia Ceed I выполняется после отсоединения минусовой клеммы от АКБ.

Меняем лампы в передней блок-фаре Kia Ceed 1 до и после рестайлинга

Операции по смене будут представлены на примере левой блок-фары. Для правой все идентично.

Для смены световых источников удобнее демонтировать блок-фару. Для этого на Kia Ceed 1 поколения, в том числе обновленной модели:

1. Ключом на десять выкручиваются три болта крепления фары – два сверху и один сбоку.
2. Оптика отводится от кузова с учетом длины питающих проводов.
3. Отключаются колодки питания световых устройств и электрического корректора.
4. Фара полностью извлекается.

Порядок замены ламп ближнего, дальнего света, указателей поворотов и габаритов Киа Сид 2011 года идентичен рестайлинговой версии Kia Ceed, и выглядит следующим образом:

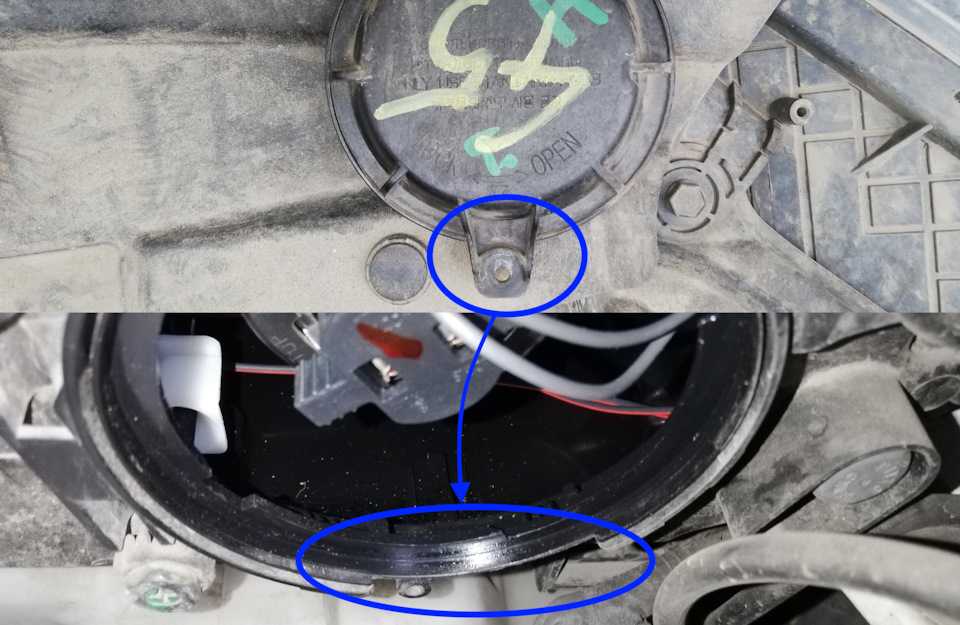

1. Провернув в левую сторону защитный пластиковый кожух, снять его с тыльной стороны оптики.
2. Вытащить питающую колодку с лампочки ближнего света.
3. Отжать пружинный фиксатор.
4. Извлечь из посадочного гнезда источник ближнего света.
5. Установить запасной элемент H7 55W, и прижать пружинным фиксатором.
6. Вытаскивается патрон габаритного огня из технологического отверстия.
7. Из патрона извлекается лампочка, после чего устанавливается новая W5W, и патрон монтируется на место.

Для смены источника дальнего освещения производятся действия пункта 1 на расположенном рядом технологическом отверстии. В качестве замены используется запасной элемент H1 55W.

1. Демонтируется патрон указателя поворота, провернув по направлению против часовой стрелки.
2. Лампочка утапливается в патрон и поворачивается в левую сторону, после чего вытаскивается.
3. Вставляется новый световой источник (до рестайлинга использовались H21W, после обновления PY21W) указателя поворота, а затем патрон монтируется в блок-фару.
4. На заключительном этапе производятся операции по монтажу блок-фары, в порядке обратном снятию.

Смена источника света в боковом указателе поворота

Для этого плафон смешается в сторону направления движения. Далее вытаскивается патрон проворотом против часовой стрелки. Лампа указателя поворота извлекается из контактной части патрона Киа Сид ED. Устанавливается новый элемент типа WY5W.

Замена ламп в заднем фонаре

Лампочки в задней блок-фаре до рестайлинговой версии Киа Сид ЕД (1 поколения) меняются следующим образом:

1. Открывается багажник.
2. С тыльной стороны заднего фонаря демонтируется кожух технологического отверстия, предварительно провернув фиксатор.
3. Далее извлекается патрон светового источника, который требует замены. Для этого необходимо повернуть его против часовой стрелки.
4. Лампочка утапливается в контактную часть, и крутится в левую сторону. После чего вытаскивается.
5. Вставляется новый источник света.

На обновленных моделях Киа Сид I для смены лампочек в заднем фонаре предварительно потребуется выполнить его демонтаж, соблюдая следующий порядок действий:

1. После открытия багажника, следует провернуть фиксатор кожуха технологического отверстия задней блок-фары, и демонтировать его.
2. Отсоединить питающие колодки.
3. Открутить крепежные гайки фонаря в количестве четырех штук.
4. Вытащить блок-фару из посадочного отверстия.

На смену вышедших из строя источников света монтируются:

• P21/5W / BAY15d – габаритные/стоповые огни;
• P21W – указатели поворотов и задний ход.

Меняем лампочки в передних и задних противотуманках

Лампа в передней ПТФ Kia Ceed 2010 меняется следующим образом:

1. Отжимается фиксатор, и отключается питающая колодка источника света ПТФ.
2. Цоколь проворачивается в левую сторону, после чего вынимается.
3. Вытаскивается лампочка, и устанавливается новая – HB4 51W для до рестайлинговой версии и HB4 51W на обновленных моделях Kia Ceed I.

Далее лампочка утапливается в контактную часть и крутится против часовой стрелки, после чего вытаскивается. Остается установить новый элемент типа P21W, выполняя операции обратно демонтажу.

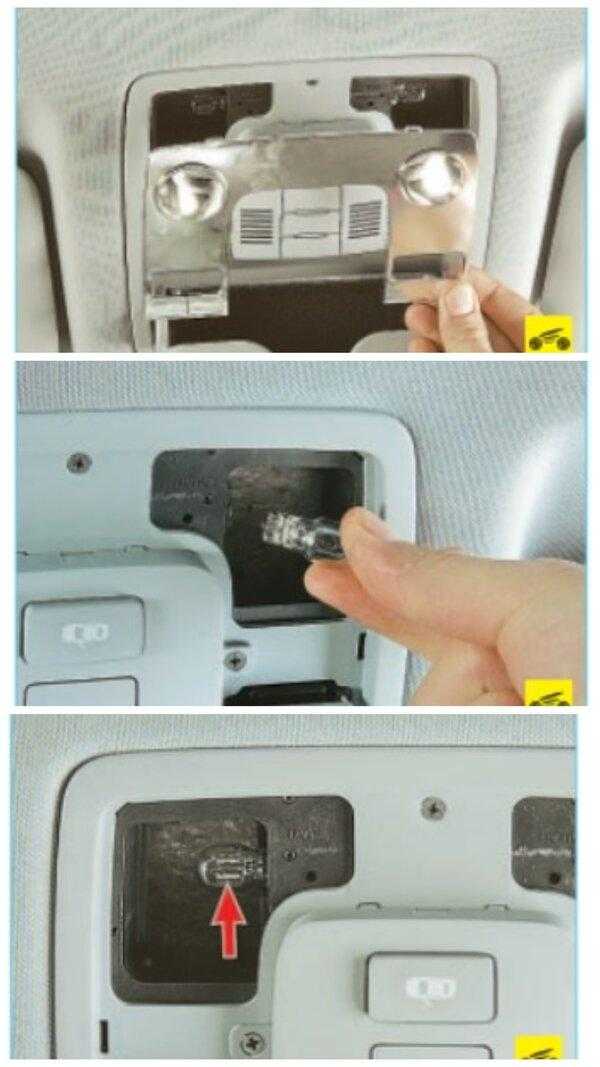

Замена ламп освещения салона Kia Ceed ED

Для смены индивидуальной подсветки водительского и пассажирского пространства выполняются следующие мероприятия:

1. Демонтируется стекло с фонаря, поддев отверткой. Оно удерживается пластиковыми фиксаторами.
2. Извлекается отражатель и световое устройство.
3. В контактную часть цоколя для освещения салона Kia Ceed 2010 устанавливается запасная часть, и монтируются оставшиеся детали.

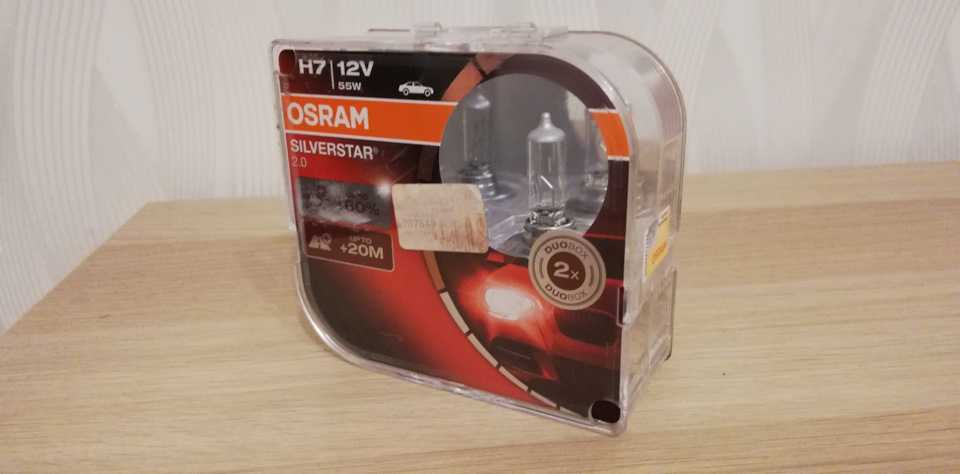

Какую лампу выбрать для замены

В ближнем свете Киа Сид установлена лампа с цоколем H7 12v/55W. Данные лампы устанавливаются на многих автомобилях, поэтому проблем с ее покупкой не возникнет. Стоимость лампы от 70 рублей и выше. Если свет установленных ранее ламп вас устраивал, можно выбрать для замены такие же лампы. Если хотите лампы ярче, тогда следует купить h7 с увеличенной яркостью.

• BOSCH H7-12-55 Pure Light 1987302071 от 170 руб
• OSRAM H7-12-55 64210 от 180 руб
• General Electric H7-12-55 58520U от 170 руб
• PHILIPS H7-12-55 +30% Vision 12972PRC1 от 240 руб
• NARVA H7-12-55 48328C1 от 160 руб
• KOITO H7-12- 55 Вт Other Brand 0701 от 320 руб
• МАЯК H7-12- 55 52720 от 80 руб

Это интересно: Датчики Холла: принцип работы, как проверить своими руками, применение Выше указаны стандартные лампы H7 12v/55W которые можно менять поштучно, их цвет будет и яркостью будет совпадать с другими лампами из списка. Если нужен более яркий свет, при той же мощности, тогда следует выбирать лампы с увеличенной яркостью.

• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED от 1300 руб
• OSRAM H7-12-55 +130% NIGHT BREAKER LASER 64210NBL_HCB от 1400 руб
• PHILIPS H7-12-55 +130% X-TREME VISION 3700К от 1300 руб.
• PHILIPS H7-12-55 +150% RACING VISION 3500К от 1400 руб.
• GE H7-12-55 +90% (PX26d) Megalight Ultra 58520SXU от 700 руб.
• NARVA H7-12-55 +110% RANGE POWER набор 48062S2 от 1200 руб.

Это лампы с повышенной светоотдачей. При той же мощности они дают больше света. Однако ресурс у них меньше, в отличии от стандартных ламп.

Виды и маркировка ламп

Завод-изготовитель устанавливает следующую штатную оптику:

1. Дальний свет – галоген, цоколь Н1, мощность 55 Вт.
2. Ближний свет – цоколь Н7, мощность 55 Вт.
3. Передний габарит – W5W/5 Вт.
4. Указатель поворотов передний, задний – PY21W/21 Вт.
5. Поворотник боковой – WY5W/5 Вт.

Производитель рекомендует следующие модели ламп для замены штатной оптики:

1. Philips X-treme Vision. Оригинальная комплектация поставляется с заводов в Польше. ADAC оценила лампочки и отметила недорогую цену комплекта, высокие параметры освещенности, дальность освещения до 75 метров. Цветовая температура от 3000 К дает ровный белый свет. Из недостатков – невысокий срок эксплуатации – 2 000 часов.
2. bosch Xenon Blue. Модель демонстрирует ровное бело-голубое освещение, аналогичное ксеноновой оптике. Рекомендуется устанавливать для дальних огней.
3. Лампы Osram с версией +130 % к яркости – Night Breaker Laser. Дальность светового пучка достигает 150 метров. Отличительная черта – лазерная гравировка на колбе, что позволит выбрать только оригинальную модель. Лампа имеет высокий срок эксплуатации при средней стоимости комплекта.

Второе поколение KIA Сид комплектуется размерными лампами для дальних и ближних фонарей в одном варианте цоколя Н7. Для комплектации КИА Ceed JD начиная с 2012 г. изготовителем предусмотрены следующие модели:

1. Ближний свет – галоген, цоколь Н7, мощность 55 Вт, ксенон D1S/35 Вт.
2. Дальний свет – галоген, цоколь Н7/55Вт.
3. Боковая подсветка – Н7/55Вт.
4. Габариты и ДХО – P21/5W, вариант светодиоды, мощность 21/5 Вт.
5. ПТФ – Н8/35Вт.
6. Стоп-сигналы – P21/5W/21/5 Вт.

Это интересно: Замена ремня ГРМ на Hyundai Getz собственными силами: фото и видео

Какому производителю отдать предпочтение

В принципе, производителей качественных автомобильных ламп, которым можно доверять, не так уж и много. Это все те же BOSCH, OSRAM, PHILIPS, из отечественных – «Маяк». Каждая из вышеперечисленных компаний выпускает лампы в очень широком ценовом диапазоне. Стоимость прибора зависит от светоотдачи, долговечности и пр.

Лично я бы порекомендовал владельцам Киа Сид обратить внимание на следующие приборы:

1. BOSCH H7-12-55 Pure Light.
2. OSRAM H7-12-55.
3. General Electric H7-12-55.
4. PHILIPS H7-12-55 +30% Vision.
5. NARVA H7-12-55.
6. KOITO H7-12- 55 Вт Other Brand.
7. МАЯКH7.

Если ты не очень стеснен в средствах, то можно выбрать лампы с повышенной светоотдачей, но их срок службы будет меньше. Стоить это удовольствие будет в несколько раз больше. Список ламп такого типа:

1. NARVA H7-12-55 +110% RANGE POWER.
2. PHILIPS H7-12-55 +150% RACING VISION.
3. PHILIPS H7-12-55 +130% X-TREME VISION.
4. OSRAM H7-12-55 +130% NIGHT BREAKER LASER.
5. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED.
6. GE H7-12-55 +90% (PX26d) Megalight Ultra.

Рекомендации при работе с галогенными лампами

Галогенная лампа находится под давлением. При нарушении целостности колбы осколки стекла рассыпаются

В связи с этим рекомендуется при замене соблюдать следующие меры предосторожности:

1. необходимо исключить попадание на колбу влаги, масел, а также непосредственный контакт со стеклом голыми руками.
2. Проверка работоспособности производится только после установки в оптику.
3. при смене осветительного прибора необходимо надевать защиту для глаз.
4. Если вы заметили на лампе трещины, царапины, деформации, немедленно утилизируйте галогенный осветительный прибор;
5. допускается замена светового элемента после того, как он полностью остынет.

Американская и европейская системы

Как известно, на сегодняшний день существуют две системы фар, которые по сути, имеют и разное светораспределение:

• Американская имеет свой особый принцип освещения: светить возможно лучше и дальше освещать дорогу при переключении с дальнего на ближний свет. В американской системе не бывает резкой границы между светом и тенью, а что касается края светового пучка, то он размыт.
• Европейская система фар напротив, подразумевает намного снизить силу пучка света, который попадает в глаза водителей встречных автомобилей. Для этих типов фар характерна резкая светотеневая граница, создающаяся в лампе под нитью ближнего света.

Отличие в регулировке фар американских и европейских

• Регулировка американских фар подразумевает корректировку как ближнего, так и дальнего света.
• В европейских фарах производителем луч дальнего света задается еще на заводе, посредством геометрической корректировки всех элементов конструкции.

Замена ламп в задней оптике

Замена ламп в задней блок-фаре Kia Ceed CD осуществляется после демонтажа фонаря. Для этого на Киа Сид 3 поколения 2020 года понадобится выполнить указанные ниже операции:

1. Поднять крышку багажника.
2. Демонтировать технологический кожух.
3. Выкрутить крепежные винты блок-фары с помощью крестовой отвертки.
4. Вытащить фонарь из посадочного места в кузове Kia Ceed III.
5. Отключить питающие фишки.

Для смены в задней комбинированной фаре Киа Сид лампы указателя поворота, стоповых и габаритных огней производятся следующие операции:

• Цоколь поворотника проворачивается влево до совмещения его выступов с технологическими прорезями и извлекается.
• Лампочка утапливается в контактную часть, а затем крутится влево. Для ее извлечения, также потребуется попасть выступами в отверстия.
• При установке нового светового элемента, его следует прокручивать до характерного щелчка.

Замена лампочки заднего хода Kia Ceed III выполняется:

1. Извлекается патрон из технологического отверстия. Прокручиванием в левую сторону до того момента, пока выступы не совпадут с прорезями в задней комбинированной оптике.
2. Потянув за колбу светового источника, вытащите ее из контактной части.
3. Устанавливается запасной элемент.
4. После выполнения операций по смене световых устройств, следует установить на место заднюю блок-фару Киа Сид. Подключаются питающие штекеры, и затягиваются крепежные винты.

Смена внутренних габаритных огней ПТФ Kia Ceed III ведется без демонтажа оптики. При этом выполняются следующие операции:

1. Поднимается крышка багажника.
2. Открывается кожух для технологического обслуживания комбинированного фонаря.
3. Вынимается патрон, после прокрутки влево и совмещения выступов с прорезями.
4. Колба вытаскивается из контактной части и устанавливается новая.

Демонтаж и разбор оптики

Для снятия и разборки фары сделайте следующее:

1. Для начала с оптики следует убрать все лишнее, то есть источники освещения, заглушки, если имеются — блоки розжига. Также на корпусе фары есть три небольших болта, их поначалу можно не заметить — эти болты следует выкрутить.
2. Далее, по контуру фонаря следует пройтись канцелярским или другим острым ножом, это позволит разрезать слой герметика. Также надо будет отсоединить защелки на корпусе. Используя обычный бытовой фен с отверткой с плоским лезвием, нужно отсоединить стекло от корпуса. Учтите, что прогревать корпус по периметру не нужно, поскольку из-за этого герметик опять слипнется, поэтому работать нужно по участкам — каждый участок по 5-10 см обрабатывается феном, затем отсоединяется стекло.
3. Когда стекло будет демонтировано, вам нужно будет извлечь так называемую маску фонаря, она фиксируется при помощи небольших винтов, в общей сложности их может быть около 10-15 штук. После откручивания винтов стекло фары демонтируется.
4. Теперь вы будете работать с устройством фонаря. Если вы планируете поменять проводку, отремонтировать или заменить линзу, то эти компоненты, как можно догадаться, следует демонтировать. Сначала снимается отражатель дальнего освещения, для этого его нужно демонтировать с шарниров и открутить регулировочный болт.
5. Аналогичным образом осуществляется демонтаж линзы, для этого следует отсоединить фиксаторы и открутить болт регулировки угла наклона.
6. Перед снятием электрокорректора от него следует отсоединить провод питания. Демонтаж элемента осуществляется после отключения фиксаторов, также нужно снять секцию поворотного света, она фиксируется при помощи двух болтов на рамке.
7. Для демонтажа линзы нужно выкрутить три болта на корпусе отражательного компонента. Сам отражатель фиксируется на рамке.
8. Последним этапом будет снятие проводки — чтобы сделать это, необходимо выкрутить два болта, которые фиксируют цоколь поворотной лампочки. Сделав это, колодка с проводами проворачивается, после чего демонтируется так называемая коса, для этого следует отсоединить три клипсы (автор видео — Эдуар Давыдов).

Правильное размещение автомобиля перед регулировкой фар Киа Сид 2008

Перед тем как отрегулировать фары Киа Сид 2008, важно правильно разместить автомобиль. Это позволит получить наилучший результат и обеспечит правильное направление света фар

Для начала, паркуйте автомобиль на ровной поверхности, где есть достаточно пространства вокруг него. Убедитесь, что автомобиль находится на парковочном месте или там, где его движение не будет создавать помех другим участникам дорожного движения.

Затем, аккуратно снимите защитный колпак с фары Киа Сид 2008, используя свои руки. Колпак обычно имеет механическое крепление, поэтому его можно легко снять без использования инструментов.

Далее, убедитесь, что фары включены. Это поможет вам видеть, каким образом вы изменяете их положение и направление света. Вы можете попросить помощника включить фары, чтобы вы смогли определить точное положение фары при регулировке.

Теперь, когда автомобиль правильно размещен и фары включены, вы готовы перейти к регулировке фар Киа Сид 2008. Следуйте указаниям в руководстве по эксплуатации, чтобы установить корректное положение фар и правильно направить свет.

Замена ламп

Замена ламп ближнего и дальнего света Киа Сид проводится достаточно просто и нет необходимости, каждый раз посещать автосервис, а также тратить деньги. Приступим непосредственно к выполнению операции:

1. Снимаем защитный колпачок.

Для замены лампы головного света, повернув против часовой стрелки, снимаем защитную крышку ламп головного и габаритного света.

Внутри видно лампу.

Для замены лампы головного света, повернув против часовой стрелки, снимаем защитную крышку ламп головного и габаритного света.

Снимаем металлическую скобу.

Отсоединяем колодку проводов от лампы головного света. Отсоединяем колодку проводов от лампы головного света.

Поворачиваем лампу против часовой стрелки.

Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх.

Отключаем провода с фары главного света, немного придержав ее.

Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх.

Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх. Вынимаем лампу головного света из корпуса блок-фары. Устанавливаем новую лампу Н4 в обратной последовательности.

Теперь необходимо заменить лампу дальнего света.

Сначала надо открыть капот и перейти к той фаре, где сгорела лампа. Для доступа к лампе габарита надо снять защиту колесной арки, а для этого надо повернуть руль, чтобы вывернуть колесо. Затем открутить винт на 8, крепления защиты, после чего ее можно будет отвернуть.

Замена ламп ближнего света

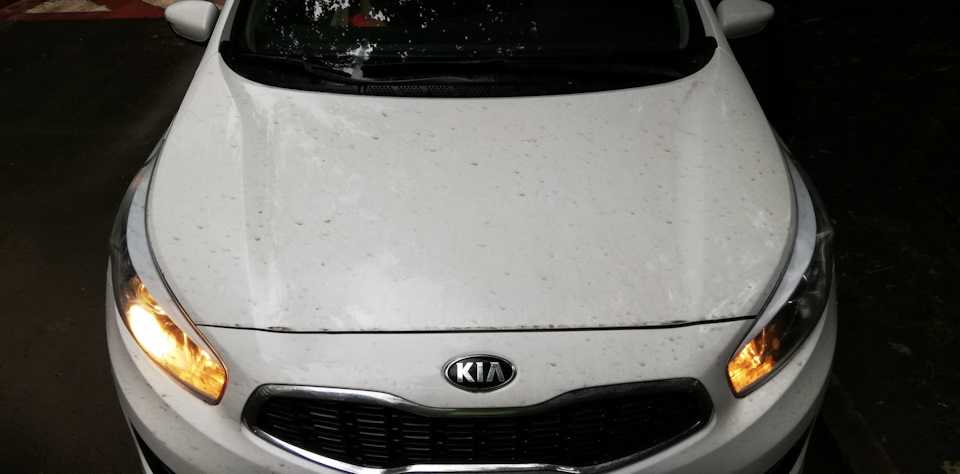

Был пасмурный вечер, настроения не было. В это время летом обычно ещё светло, но не в такую дождливую погоду. Посчитав себя достаточно ответственным водителем я потянулся левой рукой к рычагу управления осветительными приборами, чтобы переключить режим ДХО на ближний свет. И вот, после успешного переключения, прямо по центру приборной панели засветилась надпись, начертанная красными буквами. Красными не потому что надпись зловещая, а потому что вся подсветка приборной панели сама по себе красная. В правом же окошке приборки засветился значок изображающий какого-то насекомого, вероятно — жука. Всё это намекало на то, что спустя 2 года и 6 месяцев случилась первая самостоятельная поломка у машины.

Следуя этой надписи пришлось выйти под дождь из машины и проверить.

Можно было бы озадачиться выбором лампочек, но нет. Со всякими белыми лампочками я уже наигрался на прошлой машине. К самому освещению я особо не привередлив. Мои критерии к лампам:— Известный бренд (PHILIPS, OSRAM, BOSCH, GE). Всякие подделки и поделки не очень хочется вставлять в фару;— Не очень большие обещания по увеличению освещенности. +100500% и т.п. мне не подходят. Эффект непродолжительный, служат они меньше по времени, а стоят дорого;— Должны продаваться в одной упаковке парой, чтобы удобно было их хранить и возить с собой;— Продаваться в ближайшем магазине — пришёл, увидел, купил!

Такие лампочки у меня лежали уже 3 года дома, а на дальние поездки ездили со мной в багажнике. OSRAM Silverstar 2.0. Номер на них 64210SV2. Цоколь в ближнем свете у нас H7. Обещанные +60% и +20 м (ну-ну).

Лампочки я всегда меняю парой, чтобы они одинаково светили, да и если одна перегорела от старости, то вторую наверняка уже очень скоро настигнет аналогичная судьба.

Upd: Лампочки прожили полгода, перегорели 18.01.2021 на пробеге

77500 км, при том, что в дневное время езжу с ДХО. Рекомендовать не могу.

Замена ламп ближнего света Cee’d JD

Регламент замены: по необходимостиВремя замены: 10 минутИнструмент: не нуженРасходные материалы, запчасти:— Лампа 55W с цоколем H7, 2 шт.

Для лучшей видимости крепления лампы, удобнее начинать замену с правой фары. Ковыряться в левой фаре немного мешается блок предохранителей и чтобы всё сделать на ощупь, представляя происходящее, лучше иметь приобретённый опыт. Хотя, сама замена оказалась до безобразия простой и удобной.

1. Открываем капот и находим крышку закрывающую лампу с правой стороны.

2. Крышку отворачиваем немного с усилием против часовой стрелки (направление также нарисовано на самой крышке) до упора, а затем вынимаем её. Конструкция крепления лампы основана на том, что пружинки (1) на круглой металлической пластине прижимают «усики» (2) патрона к внутренней стороне фары. Нам надо повернуть патрон против часовой стрелки, чтобы он освободился от пружинок, а «усики» стали свободно выходить из специальных пазов (3).

3. Далее вынимаем из фары патрон с лампой и запоминаем положение, как в патрон вставлена лампа.

4. Применив немного силы вытягиваем лампу из патрона и вставляем новую. Новую лампу за колбу брать/трогать нельзя! Это объясняется тем, что на стекле остаётся жировое пятно, которое становится больше подвержено к нагреву, из-за худшей теплоотдачи. В результате стекло в этом месте сначала постепенно темнеет, потом начинает плавиться и может даже разрушиться. Чтобы случайно не задеть колбу голыми руками, замену лучше делать в перчатках.

5. Далее собираем всё на место

Стоит лишь обратить внимание, что «хвост» на крышке должен ходить в специальном пазе на фаре

6. Всё повторяем со второй фарой и радуемся результату!

Шаг 3: Настройка горизонтального уровня

Для правильной настройки горизонтального уровня ближнего света фар необходимо выполнить следующие действия:

Остановите автомобиль на ровной поверхности и установите фары в положение нулевой точки. Для этого поверните выключатель фар в положение, соответствующее выключенным фарам.
Отметьте на стене или доске высоту центра ближнего света фар. Для этого отмерьте от поверхности до такой высоты, чтобы центр ближнего света располагался на уровне или ниже центра фар.
Отметьте на стене или доске горизонтальную линию на уровне центра ближнего и дальнего света фар

Для этого можно использовать уровень или прямую линию.
Включите ближний свет фар и обратите внимание на позицию луча света на горизонтальной линии. Отрегулируйте положение фар, чтобы луч света был направлен немного вниз и не ослеплял других участников дорожного движения.
Убедитесь, что освещение дороги в центре и на боковых полосах одинаково яркое и равномерное.

После выполнения данных шагов горизонтальный уровень ближнего света фар должен быть правильно настроен, обеспечивая безопасность и комфорт во время вождения.

Замена лампы ближнего света Сид

Лампа, похожая на глаз робота, расположена ближе к внешнему краю корпуса фары. Доступ к лампе закрывает пылезащитный колпак, который можно снять, повернув его против часовой стрелки. Затем следует повернуть основание лампы на четверть оборота против часовой стрелки и вытащить из фары.

Для замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фарыДля замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фары.

Возможно для замены лампы понадобится больше места — его можно получить, сняв расширительный бачок ОЖ или АКБ. И то, и другое для снятия потребует головки на 10 и трещотки.

Стекло новой галогенной лампы нельзя трогать пальцами, поскольку оставленные следы приведут к скорому перегоранию лампы. Очистить лампу можно салфеткой, смоченной спиртом.

Новая лампа устанавливается в обратном порядке.
