Предохранители на киа рио 3: где находятся, замена

Силовые предохранители

Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:

• F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
• F (Ф-2) / 30А: кулер печного отопителя (в салоне);
• F (Ф-3) / 60А: генератора;
• F (Ф-4) / 60А: контактная плата генератора;
• F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.

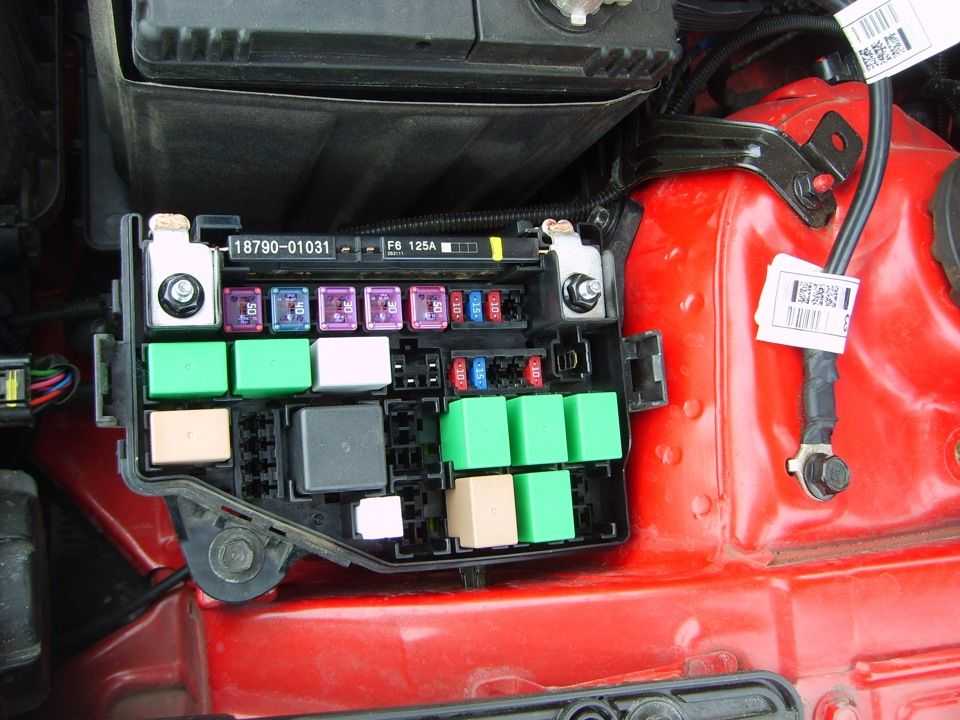

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) может быть два блока с предохранителями и реле.

Основной блок

Основной блок моторного отсека расположен с левой стороны автомобиля (если лицом к машине смотреть на капот, то вправо).

Обозначение предохранителя

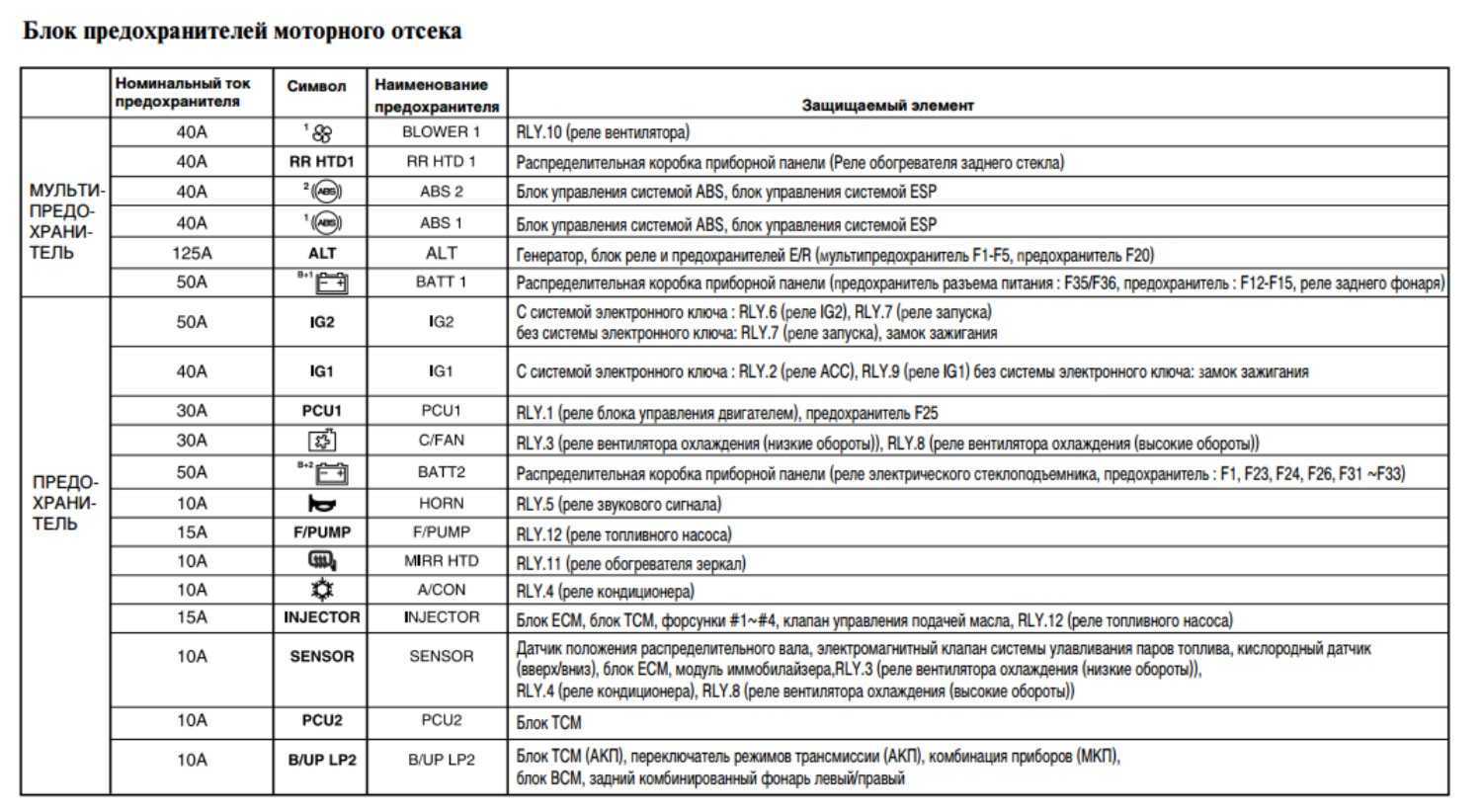

Схема предохранителей в главном блоке моторного отсека

нет на диаграмме	Название предохранителя	Предохранитель	Защищенная цепь
1	МДПС 1	80 А	Электроусилитель руля (MDPS)
2	Генератор (ALT)	Двигатель 1,4 л: 125 А Двигатель 1,6 л: 150 А	Предохранители — аккумулятор 1, аккумулятор 2, зажигание 2, нагреватель топливного фильтра, вентилятор охлаждения, ECU1, TCU2, ближний свет, топливный насос, звуковой сигнал, ECU3, кондиционер, аккумулятор3, зажигание1, розетка1
3	Обогрев заднего стекла	40 А	Распределительная коробка панели приборов (реле обогрева заднего стекла)
4	АБС 1 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
5	АБС 2 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
6	Поклонник	40 А	Реле вентилятора кондиционера
7	Дворники	10 А	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
восемь	ЭБУ 2 (E2)	10 А	Соединительный разъем
девять	Ближний свет правой фары (RH)	10 А	Ближний свет, правая фара
10	Левая фара ближнего света (LH)	10 А	Ближний свет, левая фара
одиннадцать	Правая фара дальнего света (RH)	10 А	Дальний свет, правая фара
12	Левая фара дальнего света (LH)	10 А	Дальний свет, левая фара
13	Катушка зажигания (КАТУШКА ЗАЖИГАНИЯ)	20 А	Катушки зажигания №1-4, конденсатор
14	Инжектор (INJECTOR)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и трансмиссией), ЭБУ электронного ключа, форсунки №1-4
15	Фары заднего хода (лампа B / UP)	10 А	Переключатель фонарей заднего хода
16	Батарея 1	40 А	Распределительная коробка комбинации приборов (предохранители — задний противотуманный свет, дневные ходовые огни, фары, аудиосистема, замок двери, датчик положения педали тормоза)
17	Аккумулятор 2	50 А	Распределительная коробка панели приборов (предохранители — электрические стеклоподъемники, левая противомоскатная дверь, обогрев заднего сиденья, реле электрического стеклоподъемника)
18	Зажигание 2 (IG2)	40 А	Замок зажигания, соединительный блок PDM (реле IG2), реле стартера
19	Вентилятор	40 А	Реле вентилятора охлаждения №2, реле вентилятора охлаждения №1
ветры	ЭБУ 1 (E1)	30 А	Главное реле
21 год	MA 2 (T2)	20 А	PCM (комбинированный модуль управления двигателем и трансмиссией)
22	Левый ближний свет	20 А	Реле ближнего и дальнего света фар
23	Топливный насос (FUEL PUMP)	15 А	Реле топливного насоса
24	Звуковой сигнал	10 А	Реле звукового сигнала
25	ЭБУ 3 (E3)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и коробкой передач)
26	Кондиционер (A / C)	10 А	Реле кондиционера
27	Аккумулятор 3	40 А	Распределительная коробка панели приборов (предохранители — стоп-сигнал, электронный ключ, будка экстренного вызова, указатель поворота, противотуманная фара, иммобилайзер, реле задних фонарей)
28 год	Зажигание 1 (IG1)	30 А	Замок зажигания, блок реле PDM (реле IG1, реле ACC)
29	Розетка 1	40 А	Распределительная коробка панели приборов (реле розетки)
тридцать	Телематика	10 А	Устройство мониторинга

Обозначение реле

Схема реле в моторном отсеке

нет на диаграмме	Название реле	Вид
1	Главное реле	МИНИ
2	Реле стартера	МИКРО
3	Реле топливного насоса	МИКРО
4	Реле нет. 2 дворника	МИКРО
5	Реле дальнего света	МИКРО
6	Реле вентилятора охлаждения №2	МИКРО
7	Реле кондиционера	МИКРО
восемь	Реле вентилятора кондиционера	МИКРО
девять	Реле вентилятора охлаждения №1	МИКРО
10	Реле нет. 1 дворник	МИКРО
одиннадцать	Реле фар	МИКРО
12	Реле звукового сигнала	МИКРО

Дополнительный блок

Схема

Вот реле и предохранители, отвечающие за подогрев (особенно обогреватель лобового стекла)

При проверке блока предохранителей также см. Схему, расположенную под крышкой блока предохранителей.

После проверки предохранителей под капотом (в моторном отсеке) убедитесь, что крышка агрегата закрыта до щелчка, иначе может произойти повреждение электрической системы из-за попадания воды в агрегат.

Какие предохранители на Kia Rio

На вопрос, какие предохранители используются на Kia Rio и X (X-line) 4 поколения, мы отвечаем:

В автомобиле используются предохранители трех типов:

1. Тип ножа (для малых токов);
2. Картридж;
3. Мультиплавы (на большие токи).

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

1. Поворачиваем ключ зажигания и выключаем электрооборудование.
2. Открываем крышку блока предохранителей.
3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью. Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время. Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты.

Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке.

Последовательность действий при замене элементов в отсеке двигателя:

1. Поворачиваем ключ зажигания и выключаем все оборудование.
2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
3. Проверяем извлеченный прибор. В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию.

Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Электропитание автомобиля нуждается в полноценной защите, с которой успешно справляются плавкие элементы. Участки с мощным потреблением тока подключаются при помощи реле. Предохранители для Киа Рио разделены на два блока, один из которых расположен в салоне, а второй – под капотом.

Причины выгорания предохранителей

Наиболее распространенные причины выгорания предохранителей в автомобиле киа:

1. Неисправность генератора (перезаряд системы)
2. Потеря цепи в следствии перегорания ламп освещения в kia
3. Перегрузка системы дополнительным потреблением (подключение приборов через гнездо прикуривателя)
4. Нарушение герметичности одной из электросистем (забитые дренажи под капотом автомобиля заливают блок управления).

Можно выделить основные правила замены предохранителей в kia rio.

• Аккуратность при монтаже (отломанное крепление крышки блока нарушит герметичность системы).
• Использование предназначенного инструмента (нарушив отверткой гнездо крепления предохранителя, можем получить короткое замыкание).
• Только взаимозаменяемые детали (несоответствие ампеража предохранителей и вольтажа реле не предотвратит электросистему от замыкания и выгорания блоков управления).

Все перечисленное подталкивает к выводу — необходимо понимать причину поломки и устранять ее у специалиста. Замену предохранителя делаем в ситуации «стою посреди трассы» и «заменю, чтоб добраться до ближайшей станции обслуживания». Потому наличие комплекта плавких элементов в автомобиле не будет лишним.

Если Вас интересует третье поколение авто, тогда смотрите статью про .

Замыкание и пожар проводки на KIA RIO

Недавно к нашим специалистам прибыла иномарка Kia Rio корейского производства.

Водитель сразу рассказал, в чем дело – напрочь сгорела проводка. Причиной стала попытка зарядки смартфона при помощи прикуривателя. Те, кто плотно занимается ремонтом автомобилей зарубежного производства, с этой «бедой» очень хорошо знакомы ввиду того, что она типична.

Однако сами российские владельцы Kia Rio о такой довольно распространенной неприятности практически ничего не знают. В результате в 80% случаев проблем с прикуривателем происходит по причине его использования для подачи электричества на различные электронные устройства – видеорегистратор, зарядные устройства и пр. Чаще всего ситуация оборачивается банальным перегоранием плавкого предохранителя, защищающего проводку от недопустимых нагрузок. Однако бывает и так, что предохранитель остается цел, и тогда удар принимают на себя другие элементы: гнездо прикуривателя или дорожка на печатной плате самого электронного устройства. В данном случае мы наблюдали худшее из всех зол – сгоревшую в результате вспыхнувшего пожара электропроводку. Чудом обошлось без пострадавших, да и сама иномарка как-то уцелела. А ведь могло бы быть и хуже.

Почему так происходит? Объясняется это отсутствием для корейских автомобилей (в частности марки Киа Рио) стандарта на такие параметры, как глубина гнезда и диаметр прикуривателя. Хотя размеры у разных моделей не сильно отличаются, это отличие играет большую роль. Штекеры тоже имеют разные размеры – как стандартные, так и нет. И когда штекер неподходящих размеров вставляется в гнездо корейского прикуривателя, в ряде случаев происходит короткое замыкание (КЗ). И хорошо, если сгорает только предохранитель монтажного блока, расположенного по левую сторону от рулевой колонки.

Для обнаружения предохранителя в устройстве нужно прежде всего взглянуть на крышку монтажного блока – на её обратной стороне приведена электрическая схема. Причем для предохранителя имеется особое обозначение: сигарета с подписью C/UGHTER. В Киа Рио гнездо прикуривателя обычно уже по диаметру, чем на других иномарках. И стоит только вставить в это гнездо штекер чуть большего диаметра, происходит слом перегородки, выполненной из пластмассы. Той самой, что изолирует минусовый и плюсовый контакты на штекере. В результате разрушения изолирующей перегородки при введении штекера в гнездо «плюс» и «минус» соединяются и происходит КЗ. Сгорает плавкий предохранитель. Следует быть осторожным при попытке вытащить штекер из гнезда, так как он может там застрять и выйти вместе с панелью.

Кстати, в руководстве пользователя Kia Rio указано, что подключать гаджеты к гнезду прикуривателя крайне не рекомендуется – для этих целей есть розетка.

Но даже для пользования розеткой всегда приводится список дополнительных электронных устройств, которые можно от нее запитывать. А теперь даем полезный совет: хорошей привычкой должно стать чтение инструкций от любых аппаратов, и особенно бытовых. Если бы водитель ознакомился с нею, то не влетел бы на 20 тысяч рублей. И хорошо, что еще остался жив-здоров!

Всем хороших выходных – Ваши технические центры Shell Кунцево, Раменки!

Немного истории и описание Kia Rio 2

Производство второго поколения машины B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах авто носило немного другие название, например:

• в Южной Корее и Индонезии — Kia New Pride;
• в Северной Америке — Kia Rio5.

В начале 2009 года Киа Рио 2 подвергся небольшому рестайлингу. Дизайнеры и инженеры подвергли небольшим изменениям переднюю и заднюю часть кузова — бампера, фары и решетку радиатора, а также салон — руль, сиденья и панель приборов.На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE — 1,4 литра, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатая механика или 4- ст. автоматическая. В Соединённых Штатах был доступен также бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был также турбодизель D4FA — 1,5 л, 16V, 110 лошадиных сил.

Технические характеристики Киа Рио 2 (1,4 л / 97 л.с.):

• Длинна (хэтчбек / седан) — 4025 / 4250 мм
• Колесная база — 1470 мм
• Ширина — 1695 мм
• Высота — 1470 мм
• Снаряженная масса / максимальная допустимая — 1080 / 1580 кг
• Дорожный просвет — 155 мм
• Максимальная скорость — 177 км/ч
• Разгон от 0 до 100 км/ч — 12,3 секунды
• Размер шин — 175/70 R14
• Передние тормоза — дисковые, вентилируемые с плавающей скобой
• Задние тормоза — барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров

Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:

• город — 7,9 / 8 л
• шоссе — 5,2 / 5,1 л
• смешанный цикл — 6,2 / 6,2 л

Расход топлива Киа Рио 2 (хэтчбек / седан) для АКПП:

• город — 9,9 / 9,5 л
• шоссе — 5,6 / 5,4 л
• смешанный цикл — 7,2 / 6,9 л

Видео про краш-тест автомобиля:

Как поменять предохранитель прикуривателя Kia Sportage Клуб Kia Sportage

Replacing cigarette lighter fuse Kia Spectra

Как поменять предохранитель прикуривателя Kia Sportage

Отправить личное сообщение для Димася. Opel Astra GTC Белоснежка. Российские или советские автомобили. Открутить гайки, показанные на приведенном выше рисунке.

Прикуриватель — Kia форум — Kia Клуб

Lifan х60, 1.8, 128 л.с., 2016 Доброго времени суток! Поздравьте меня, на своем 2016 прошел.Поменять воздушный фильтр Kia Ремонт гидроусилителя руля Замена антифриза.

Отправить по электронной почте. Есть несколько вариантов расположение предохранителей Kia Sportage. Поменял предохранитель, всё заработало! Реле сигнала аварийной остановки.

Блок предохранителей и реле Kia Sportage 3

Перегорел прикуриватель — форум Kia Sportage

Замена предохранителей Kia Sportage — Автоклуб «Исправный автомобиль»

Уйду, — великий ли потерпит он урон? При нажатии кнопки минус управления звуком на руле регулировка громкости активируется функция Bluetooth Kia Sportage III. За что он там цепляется? Найти ещё сообщения от аdmin. Блок предохранителей в моторном отсеке.

Ремонт Kia Sportage своими руками. Делай Авто

Как снять блок предохранителей Киа Рио

Иногда возникают проблемы, требующие более серьезного технического подхода. Например, когда подкапотный блок предохранителей повреждается или требуется заменить идущую к нему проводку. Тогда его необходимо снять. Порядок снятия:

• отключить минусовую клемму от аккумулятора;
• ключом открутить шуруп, крепящий устройство к подкапотному пространству;
• со шпильки снять провода;
• руками отжать фиксаторы и движением наверх и на себя вынуть блок из направляющих;
• отсоединить колодку проводов;
• отвести в сторону все жгуты;
• еще раз отжать фиксаторы и извлечь кронштейн.

Устанавливается блок после ремонта в обратной последовательности.

Для снятия салонного блока нужно также отключить аккумулятор, сначала снять облицовку передней стойки и нижнюю часть облицовки приборной панели, затем открутить два винта и снять устройство, отсоединив от колодки проводов. Схему расположения проводов нужно зарисовать, чтобы не ошибиться при обратном подключении.

Некоторые детали процесса, как снять блок предохранителей и как заменить каждый из них, можно посмотреть на видео подробнее. В этом нет ничего сложного, с заменой легко справится даже автолюбитель, не имеющий специальных технических навыков.

Главное – элемент можно менять только на аналогичный по номиналу.

Некоторые водители вместо замены предохранителя устанавливают проволоку, но это опасно и может привести к возгоранию проводки автомобиля.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

3. Замена предохранителей

Предохранители

Система электричества автомобиля защищена от вреда электрических перегрузок предохранителями. Настоящий автомобиль оборудован двумя панелями плавких предохранителей, одна из которых находится в отсеке со стороны водителя, а другая – в моторном отсеке около аккумуляторной батареи. В случае если какой-либо фонарь, дополнительное оборудование или тумблер не работает, проверьте соответствующий предохранитель. В случае выхода предохранителя из строя элемент внутри предохранителя сгорает. Если электросистема не работает — проверьте сначала систему на панели водителя. Заменяйте предохранители предохранителем того же класса. В случае выхода из строя запасного предохранителя, это указывает на проблемы с элекросистемой. Избегайте использования соответствующей системы и проконсультируйтесь с авторизованным дилером Киа. Используются два вида предохранителей: стандартные для низкой силы тока и главные для высокой силы тока.

Внимание: Никогда не меняйте предохранители предохранителями другого класса. Плавкий предохранитель на больший номинальный ток может привести к повреждению автомобиля из-за перегрева и возможного возгорания

Не устанавливайте провод вместо предохранителя даже временно. Это может нанести большой вред проводке и даже привести к пожару. Не пользуйтесь отверткой или иным металлическим предметом для отстранения предохранителей по причине возможного короткого замыкания и повреждения всей системы.

Предохранители в отсеке со стороны водителя

1. Выключите реле зажигания и все другие включатели.

2. Откройте крышку.

3. Вытяните предположительно сгоревший предохранитель. Воспользуйтесь съемным инструментом (1), предусмотренным на панели предохранителей.

4. Проверьте вытянутый предохранитель на неполадки. На панели предохранителей, расположенной в моторном отсеке, имеются запасные предохранители.

5. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках. Если предохранитель не подходит, проконсультируйтесь с авторизованным дилером Киа.

Примечание: Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинального тока, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы. Если фары или иные электрические компоненты не работают а предохранители находятся в порядке, проверьте предохранители под капотом двигателя. Если предохранители сгорели, необходимо заменить их.

Замена предохранителя, установленного на панели в отсеке двигателя

1. Выключите реле зажигания и все другие включатели.

2. Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.

3. Проверьте вытянутый предохранитель на неполадки.

Схема предохранителей kia shuma

Назначение предохранителей под капотом

S/B FUSES:
1- IGN
2- ABS(АБС)
3- TNS

7- COOL/FAN (ВЕНТ.РАДИАТОРА)
8- COND/FAN (ВЕНТ.КОНДИЦ)

9- STARTER (СТАРТЕР)
10- BLOWER
11- SR/ACC
12- RR FOG (ЗАД.ПРОТИВОТУМАН)
13- HAZARD противотуманки и аварийка
14- D/LOCK (ДВЕРНЫЕ ЗАМКИ)
15- ABS (АБС)
16- SUNROOF (люк)
17- P/W RH
18- P/W LH
19- RR WIPER
20- IGN2
21- HEAD фары?
22- IG COIL
23- OBD-II
24- DEFOG
25- OX SEN D
26- OX SEN U
27- FUEL PUMP (БЕНЗОНАСОС)
28- INJECTOR (ИНЖЕКТОР)
29- A/CON
30- BTN
32- FRT FOG (ПЕРЕД.ПРОТИВОТУМАН)
33- TAIL RH
34- TAIL LH
35- HEAD LOW
36- HEAD HI
37- HORN звуковой сигнал
41-45- SPARES

MICRO RELAYS (РЕЛЕ):

50- DEFOG (ПРОТИВОТУМАН)
51- FUEL PUMP (РЕЛЕ БЕНЗОНАСОСА)
52- HORN звукоквой сигнал
53- AIR COND кондиционер
54- EGI MAINAMP
55- HEADLAMP
56- TNS

60- P/WINDOWS (ЭЛЕКТРОСТЕКЛА)
61- BLOWER отопление и кондиционер
63- COOLING FAN (ВЕНТИЛЯТОР РАДИАТОРА)
64- CONDENSOR FAN (ВЕНТ.КОНДИЦ)

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

1. Поворачиваем ключ зажигания и выключаем электрооборудование.
2. Открываем крышку блока предохранителей.
3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.

Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке. Последовательность действий при замене элементов в отсеке двигателя:

1. Поворачиваем ключ зажигания и выключаем все оборудование.
2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
3. Проверяем извлеченный прибор.

В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Посмотрите интересное видео по этой теме:

26.02.2018

Если в вашем Киа Рио вдруг перестали работать фары, отказал прикуриватель, дворники или кондиционер, первым делом следует проверить не перегорел ли электрический предохранитель, который отвечает за данное устройство. В блоке предохранителей автомобиля собраны элементы отвечающие за защиту от скачков напряжения различных электрических цепей. Они защищают от выхода из строя важные устройства, предупреждают опасные последствия коротких замыканий, вплоть до пожара. В случае перегрузки цепи металлический участок предохранителя расплавляется и разрывает контакт. Поэтому они называются плавкими. Плавкие перемычки предназначены для работы в цепях с сильным током, для слабого тока обычно используются пластинчатые предохранители или элементы патронного типа.

Техника безопасности при работе с электропроводкой автомобиля

При совершении диагностических или ремонтных работ электропроводки следует придерживаться правил техники безопасности, среди которых:

• проведение работ только при полностью обесточенной бортовой сети;
• использование актуальных технических схем электропроводки и чертежей жгутов питания для отдельно взятых устройств автомобиля;
• осуществление ремонтных мероприятий с использованием специализированных элементов одежды.

Более того, при работе с неправильной технической документацией может произойти выход из строя всей системы электроснабжения транспортного средства.

Замена предохранителя

Если у вас не работает прикуриватель на Kia RIO 3 поколения 2014 года, то не стоит сразу прибегать к демонтажу узла. Часто причина поломки — перегоревшая плавкая вставка предохранителя. Он установлен в салонном монтажном блочке, который расположен в технологической нише с левой стороны от рулевого колеса. Блочок закрыт декоративной крышкой, которая легко снимается руками.

Для извлечения предохранителя понадобится использовать пластиковые щипцы. Защитный элемент расположен в гнезде F3, с номинальным током 15 Ампер. Новый предохранитель должен иметь идентичный номинал, его превышение сопровождается выгоранием проводки и даже воспламенением Kia RIO при коротких замыканиях.

Если не работает прикуриватель Kia RIO 3 поколения 2016 года не спешите обращаться за помощью в специализированные сервисы. В большинстве случаев проблему можно устранить своими руками, в том числе выполнив ремонт или замену устройства. Для этого потребуется минимальный набор инструментов и соответствующие запасные части.

Предохранители Рио 3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

В Киа Рио 3 предохранители расположены в двух местах — блоках в подкапотном пространстве и в салоне авто. Получить доступ к блоку в салоне можно, сняв пластмассовую крышку снизу передней панели напротив водительского сидения. В блоках предохранителей расположены плавкие перемычки разных цветов. Разобраться какие перемычки где должны находиться и узнать их номинальные токи поможет схема предохранителей, она находится на внутренней стороне крышки. Цветами обозначается сила тока на которую рассчитан элемент:

• 10А — красный
• 15А — синий
• 20А — желтый
• 25А — серый

Символы и номинальные токи предохранителей Киа Рио 3, находящихся в салоне автомобиля под панелью приборов

Никогда не следует использовать предохранитель с номиналом, отличным от необходимого или замыкать контакты при его отсутствии. Это может привести к нестабильной работе электроустройств, выходу их из строя или возгоранию. При снятии предохранителя не рекомендуется пользоваться металлическими предметами, не предназначенными для этого (отвертками и т.д.) чтобы не замкнуть контакты, что может привести к выходу из строя элементов электроцепи. При отсутствии элемента необходимого номинала, можно временно использовать его, вынув из гнезда, которое отвечает за менее критичный функционал машины, например прикуриватель или мультимедиа система.

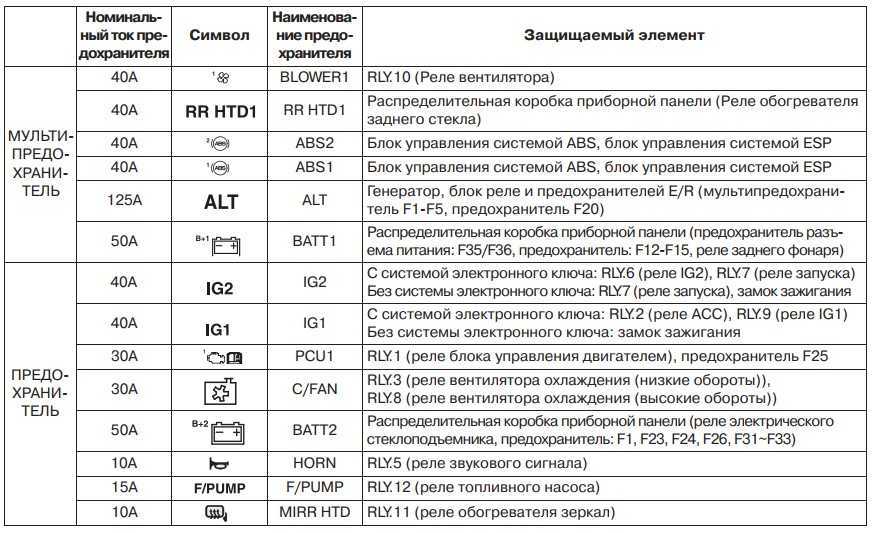

Маркировка и номинальные токи предохранителей в подкапотном пространстве Рио 3

В блоке, расположенном в подкапотном пространстве, находятся также силовые плавкие вставки и реле Киа Рио 3, эти элементы отвечают за участки цепи с повышенной нагрузкой. Чтобы заменить силовой предохранитель необходимо ключом на 8 отвернуть две гайки его крепления, а затем вынуть его. Реле на Рио снимаются вытягиванием из гнезда с покачиванием из стороны в сторону.

Предохранители Kia Rio II

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.

Блоки с предохранителями и реле в моторном отсеке

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

Предохранители:

№ предохранителя	Максимальный ток, А	Сокращенное название	Защищаемые цепи
1	80	MDPS	Электроусилитель руля
2	150	MIN	Генератор
3	10	ECUB	БУ двигателем
4	10	ECUD	БУ двигателем
5	10	HORN	Звуковой сигнал
6	30	IGN1	Замок зажигания
7	40	IGN2	Стартер, замок зажигания
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	БУ двигателем
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP, антиблокировочная система тормозов
14	40	ABS2	Система курсовой устойчивости ESP, антиблокировочная система тормозов
15	30	P/WDW	Электро-стеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	БУ двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Реле:

№ предохранителя	Сокращенное название	Защищаемые цепи
R1	COND FAN 2	Электровентилятор конденсатора (малая скорость вращения)
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра (только для дизелей)
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсатора (высокая скорость вращения)
R10	A/CON	Кондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:

• PTC HTR 1 (50А) — обогревателя РТС № 1;
• GLOW PLUG (80А) — свечей накаливания;
• PTC HTR 2 (50А) — обогревателя РТС № 2;
• FFHS (30А) — подогрева топливного фильтра;
• PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота. Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.

Номер	Максимальный ток, А	Наименование	Назначение
1	15	RR WIPER	Стеклоочиститель двери задка
2	10	H/LP (LH)	Лампы левой фары
3	25	FR WIPER	Стеклоочиститель лобового стекла
4	10	BLOWER	Вентилятор отопителя
5	10	НLP(RH)	Лампы правой фары
6	20	S/ROOF	Электропривод люка
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	ABS
11	10)	B/UPLP	Фонари заднего хода
12	–	ВMS	Резерв
13	25	C/UGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания зеркал заднего вида
15	20	HTR SEAT	Подогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманные фары
18	10	DRL	Дневные ходовые огни
19	10	ECU	ЭБУД
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка стеклоподъемников (правая сторона)
22	10	AUDIO	Мультимедийная система
23	10	RR FOG LP	Задние противотуманные фонари
24	10	IGN	Замок зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	БУ АКПП
28	10	SNSR	Датчики подсистем двигателя
29	–	SPARE	Резерв
30	10	MULT B/UP	БУ кондиционером, часы, плафон внутреннего освещения
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка стеклоподъемников (левая сторона)
33	10	HTD MIRR	Система обогрева зеркал заднего вида
34	10	TAIL LP(LH)	Левый задний габаритный огонь
35	10	TAIL LP(RH)	Правый задний габаритный огонь
36	10	HAZARD	Аварийная сигнализация
37	10	T/SIG LP	Фонари указателей поворота
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Замена предохранителя в салоне автомобиля киа рио

Выключаем замок зажигания и все другие системы (зарядное устройство от прикуривателя, дополнительные габаритные огни и т. д.). Освобождаем доступ к предохранителям. Для этого поддеваем нижнюю часть крышки пальцами и снимаем ее.

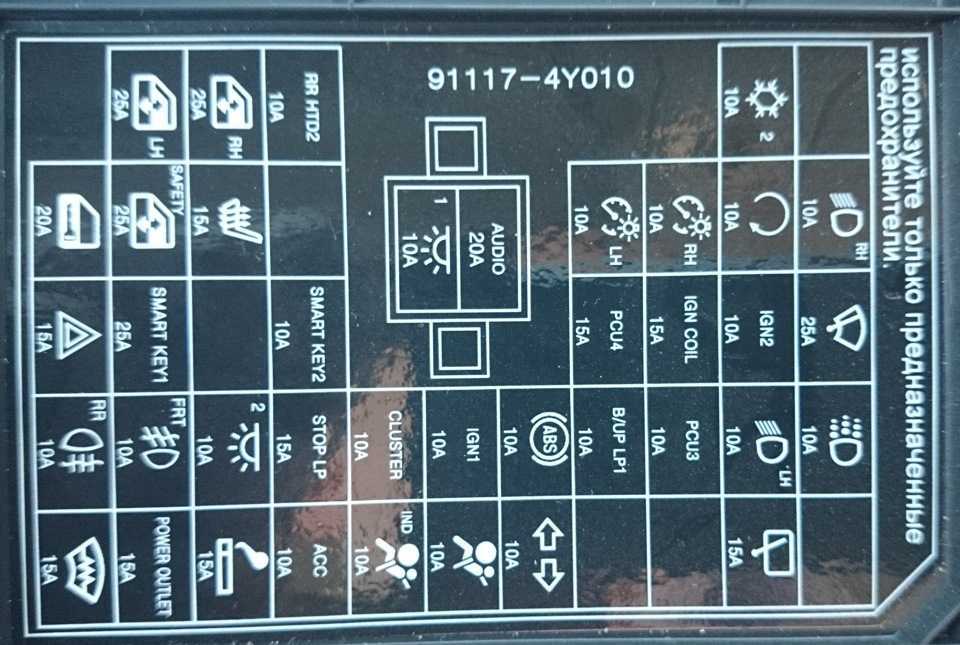

Контролируем прилагаемое усилие, чтоб не повредить панель и ее пластиковые крепления. На обратной стороне крышки указана схема расположения предохранителей для киа рио. Исходя из того, что перестало работать (прикуриватель, габаритные огни, система обогрева) находим проблемный предохранитель.

Необходимо заменить непригодный элемент с помощью съемного инструмента (комплектуется в блок предохранителей).

Плавкие элементы всех систем комфорта (устройство обогрева зеркала заднего вида, кондиционер, система подогрева сидений и т. д.) находятся в салонном блоке предохранителей.

Таблица назначения и соответствия предохранителей

Замена предохранителей в подкапотном блоке автомобилей kia rio 2010, 2011, 2012, 2013, 2014 годов выпуска

Отключаем все потребители электрического тока. Открываем капот и справа от аккумуляторной батареи находим блок. Сжимаем фиксаторы и движением вверх открываем крышку.

Там так же находим съемный инструмент (пинцет), которым производим все манипуляции. Особняком стоит предохранитель MAIN. Крепится он шурупами. Перед его демонтажем необходимо отсоединить от аккумулятора фазу «минус». Схему расположения реле и предохранителей можно увидеть под крышкой узла (когда вскроем блок).

Схема предохранителей подкапотного блока

Сбоку монтажного короба у автомобилей киа рио установлен блок силовых предохранителей.

Перечень силовых предохранителей

После замены вышедших из строя плавких элементов, защелкиваем крышку блока. Необходимо проследить за герметичностью ее установки. Это предотвратит попадание влаги в блок ( влага может привести к замыканию контактов и выходу из строя всего блока ).

Замена предохранителя «MEMORY»

Для случаев, когда необходимо оставить автомобиль на стоянке (в гараже) на месяц и более, в киа рио 2010, 2011, 2012, 2013, 2014 годов существует предохранитель «MEMORY». Его функция заключается в том, чтоб исключить разряд аккумулятора в продолжительном статическом положении без пуска двигателя. Для этого демонтаж данного элемента следующий:

1. Выключите мотор.
2. Выключите фары и габаритные фонари.
3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель “MULT B/UP 10А / AUDIO 15А”.

Важно! Предохранители меняются строго по своему амперажу. Больший номинал приведет к тому, что плавкий элемент не разомкнет цепь. Тогда скачки электрического тока приведут в негодность более дорогостоящие детали, а перегрев электропроводки опасен коротким замыканием и воспламенением

Тогда скачки электрического тока приведут в негодность более дорогостоящие детали, а перегрев электропроводки опасен коротким замыканием и воспламенением.

Даже временная установка самодельных конструкций (перемычек) СТРОГО ЗАПРЕЩЕНА!

При необходимости можно взять предохранитель из другой системы, которая менее важна при эксплуатации автомобиля ( стереосистема, система обогрева сидений и подобное ).

Размыкание цепи плавким элементом — это следствие проблемы. Поэтому замена предохранителя может служить только временной мерой. Обязательно необходимо провести диагностику и устранить неполадки у специалистов автомобильного сервиса kia rio.
