Подвеска автомобиля: элементы, схема, виды

Устройство

В целом мотор, по современным меркам, не слишком сложный. Блок двигателя КИА Рио Х Лайн 1.4 отлит из алюминия с сухими чугунными гильзами (тонкостенными), которые вливаются в процессе производства.

Подача горючего – распределенный впрыск MPI с инжектором, при степени сжатия в 10.5 ед.

У мотора облегченные поршни и 2 распределительных вала. Также конструкция предусматривает наличие 2-х фазовращателей и впускного трубопровода с изменяемой длиной. Привод ГРМ – цепной.

При создании данного агрегата конструкторы ориентировались, прежде всего, на уменьшение веса и снижение расхода топлива, что им вполне удалось.

Надежны ли трансмиссии КИА Рио 3

Действительно удачный узел – это автоматическая трансмиссия. До рестайлинга стоял четырёхступенчатый агрегат, который 15 лет назад сделали Hyundai и Mitsubishi. Чтобы пробег машины с родным автоматом составил полмиллиона километров, надо менять масло в трансмиссии каждые 60 тыс.км. К слову на 4-х ступке это можно сделать своими силами где угодно.

Однако, появившийся при обновлении модели 6 диапазонный автомат, при замене масла, уже потребует визита на сервис. Операция будет более трудоемкой. Еще один большой плюс четырехступки заключается в том, что она почти безболезненно переносит эксплуатацию на грязном масле, а также регулярные перегревы. Например, даже толчки при переключениях, зачастую, можно вылечить просто обновлением трансмиссионки, а не ремонтом коробки. С шестью передачами такой номер не пройдёт. Во-первых, у нового автомата через 150 тыс.км. сальники обычно начинают пропускать смазку. Во-вторых, изнашивается блокировка гидротрансформатора. В целом, оба автомата достаточно хороши. Главное перед покупкой съездить на диагностику.

Также не помешает проверка и механической коробки. Она считается не самой крепкой. Особенно сервисмены ругают версию 1.6 у которой зачастую проворачивает подшипник первичного вала. Также конструктивным просчетом является слабое блокирующее кольцо третьей передачи. В общем если переборка агрегата не случится до 150 тыс.км. пробега, то за это надо благодарить очень аккуратного водителя. Только единицы владельцев не знают что такое ремонт пятиступки.

С рестайлингом число передач увеличилось на одну, а ходимость агрегата выросла радикально. В итоге, по механике совет такой – если любите три педали, то берите шестиступенчатую трансмиссию. Но помните, у неё приходится время от времени регулировать тросовый привод включения, а выжимной подшипник по-прежнему не выносит толкотню по пробкам. Но, стоит он сущие копейки.

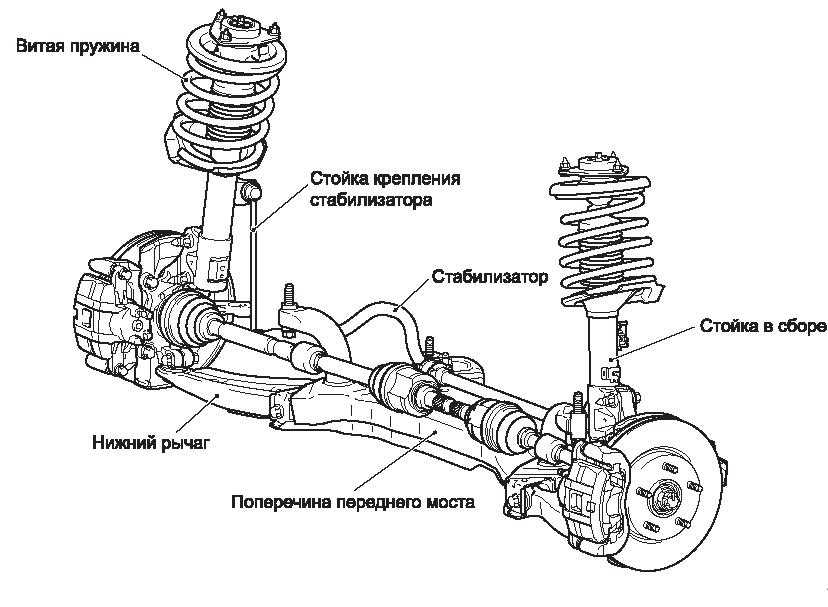

Передняя подвеска «Киа Рио 3»

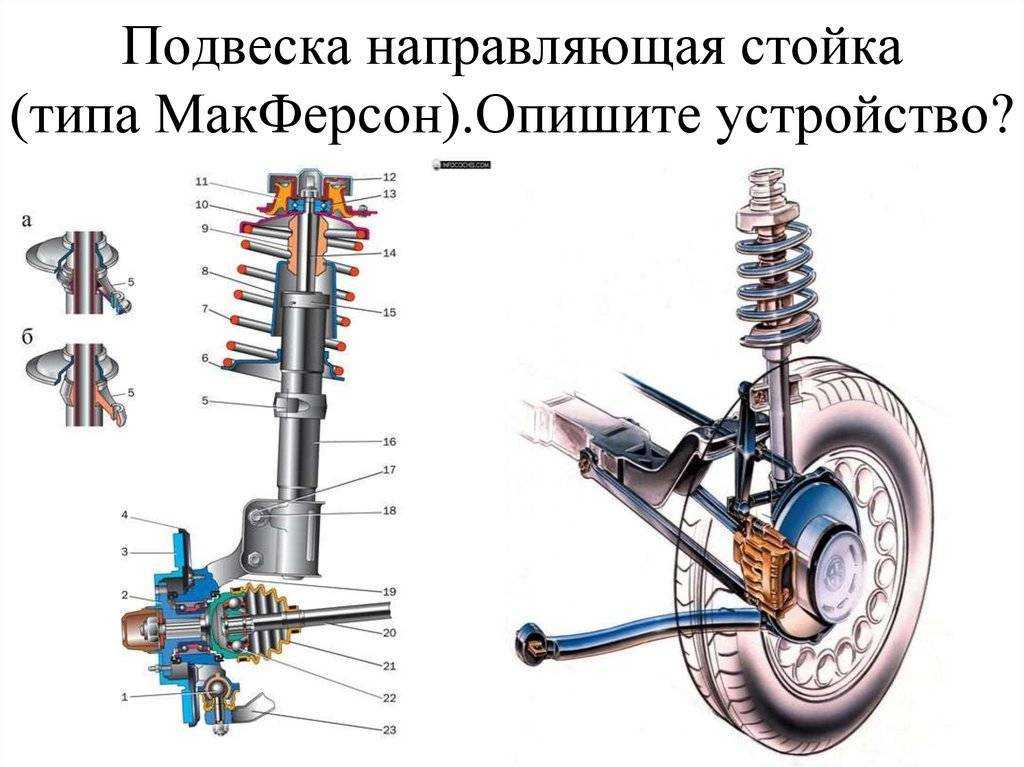

Корейцы не сообразили этот узел, используя классический Макферсон. Конструктивно передняя подвеска состоит из:

• продольные тяги и стабилизатор;
• поперечный стабилизатор;
• мягкий;
• шарикоподшипники;
• стойки и кастеты;
• нижние рычаги.

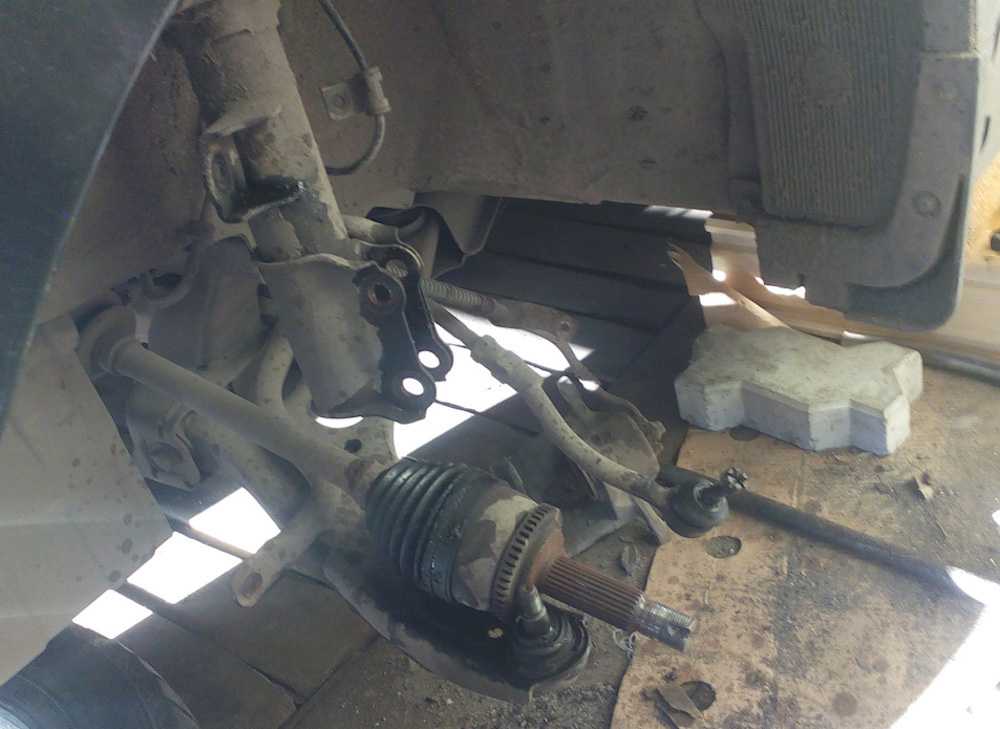

Возможные неисправности и ремонт

А если серьезно, найти недоработку с «front-end» не получится: его структура простая, ресурс узлов большой, но тем не менее, собственнику все равно придется с чем-то разбираться:

• Подшипники передних колес особо «удачливых» покупателей уже дали о себе знать на 40 тысяч — но тем не менее такая неприятность больше характерна для автомобилистов, предпочитающих устанавливать не одобренные производителем стандартные колеса (если повезет, то их регулировка поможет).
• Втулки стабилизатора «работают» намного дольше, но сдаются даже ближе к 120–150 тысячам (водителям из регионов с особо «убитыми» дорогами не стоит обольщаться — деталь потребует замены раньше).
• Время от времени появляются рассказы о сломанных рессорах, но это либо машины с запредельным пробегом, либо деталь меняют без проблем по гарантии.
• В большинстве случаев за передние амортизаторы уходят максимум 120-150 тысяч, но на плохих дорогах их может потребовать более ранняя замена.

К остальным компонентам претензий нет — сами сферические могут прожить даже более 200 тысяч километров.

Вопрос-ответ:

Какие отличия между моделями Киа Рио 3 и Киа Рио 4?

Киа Рио 4 по сравнению с Киа Рио 3 имеет обновленный дизайн с более современной передней частью и спортивным силуэтом. Внутри автомобиля Рио 4 водитель и пассажиры ощущают больше комфорта и пространства. Новая модель также оснащена передовыми технологиями и более улучшенными системами безопасности.

Какие советы при выборе между Киа Рио 3 и Киа Рио 4?

При выборе между Киа Рио 3 и Киа Рио 4 важно учитывать свои потребности и бюджет. Если вы ищете более современный дизайн и обновленные функции, то Киа Рио 4 может быть лучшим выбором

Однако, если вам важна экономия и вы не требуете передовых технологий, то Киа Рио 3 может быть более подходящей вариацией.

Какие технологии доступны в модели Киа Рио 4?

Модель Киа Рио 4 оснащена передовыми технологиями, включая сенсорный экран с возможностью подключения смартфона, систему навигации, Bluetooth, USB-порты, камеру заднего вида и систему безопасности с активным контролем полосы движения и системой экстренного торможения. Также в автомобиле установлена система автоматического доводчика окон и множество других полезных функций.

В чем преимущества модели Киа Рио 3 перед Киа Рио 4?

Киа Рио 3 является более экономичной вариантой по сравнению с Киа Рио 4. Она обладает надежным двигателем, который потребляет меньше топлива и требует меньше затрат на обслуживание. Также стоимость Киа Рио 3 может быть ниже, что делает ее более доступной для покупателей с ограниченным бюджетом.

Какой выбрать автомобиль: Киа Рио 3 или Киа Рио 4?

Выбор между Киа Рио 3 и Киа Рио 4 зависит от ваших личных предпочтений и потребностей. Если для вас важен современный дизайн, передовые технологии и вы готовы заплатить за это дополнительные средства, то выбор должен быть в пользу Киа Рио 4. Однако, если экономия на топливе и обслуживании для вас важнее, то Киа Рио 3 может быть лучшим вариантом.

В чем отличие между Киа Рио 3 и Киа Рио 4?

Основное отличие между Киа Рио 3 и Киа Рио 4 заключается в их дизайне. Киа Рио 4 имеет более современный и эффектный внешний вид, с более выразительными линиями и более привлекательной передней частью автомобиля. Также Киа Рио 4 оснащена новыми технологическими решениями, такими как подключение к смартфонам через Apple CarPlay и Android Auto, а также возможность беспроводной зарядки смартфонов. Киа Рио 4 также имеет больше опций по комплектации, включая более продвинутые системы безопасности и комфорта.

function renderfloorAd() {

window.yaContextCb.push(()=>{

Ya.Context.AdvManager.render({

«blockId»: «R-A-3666208-2»,

«type»: «floorAd»,

«platform»: «touch»

})

})

}

// Первоначальный рендеринг блока при загрузке страницы

renderfloorAd();

// Обновление рекламного блока каждые 35 секунд

setInterval(() => {

renderfloorAd();

}, 35000);

Салон

Интерьер авто можно описать двумя словами — простота, эргономичность. Салон «Рио 3» сделан из износоустойчивой ткани (обшивка кресел), матового немаркого пластика (приборная панель, элементы на дверях). Торпеда хорошо оснащена, интерфейс бортового компьютера интуитивно понятен.

До всех элементов управления авто легко дотянуться, кнопки или рычажки легко нажимаются. Можно настроить высоту рулевого колеса, сидений. В большинстве комплектаций есть обогрев кресел и климат-контроль. Для удобства пассажиров — вместительные карманы на задних дверях, подстаканники. Убедиться в качестве сборки салона можно, взглянув на фото «Киа Рио 3».

Регулировка передней подвески

Важным компонентом комфортного движения является правильная регулировка передней подвески. Это так называемые углы установки управляемых колес. В просторечии такое явление именуется «сход-развал».

Дело в том, что передние (управляемые) колеса устанавливаются не строго параллельно продольной оси кузова и не строго перпендикулярно поверхности дороги, а с некоторыми углами, обеспечивающими наклоны в горизонтальной и вертикальной плоскостях.

• во-первых, создает наименьшее сопротивление движению транспортного средства, а, следовательно, упрощает процесс управления автомобилем;
• во-вторых, существенно уменьшает износ протектора шин; в-третьих, значительно снижает расход топлива.

Выполнение установки углов – это технически сложная процедура, требующая профессионального оборудования и навыков работы. Поэтому выполнять ее следует в специализированном учреждении – автосервисе или СТО. Вряд ли стоит пробовать делать это самому по видео или фото из Интернета, если нет опыта в подобных делах.

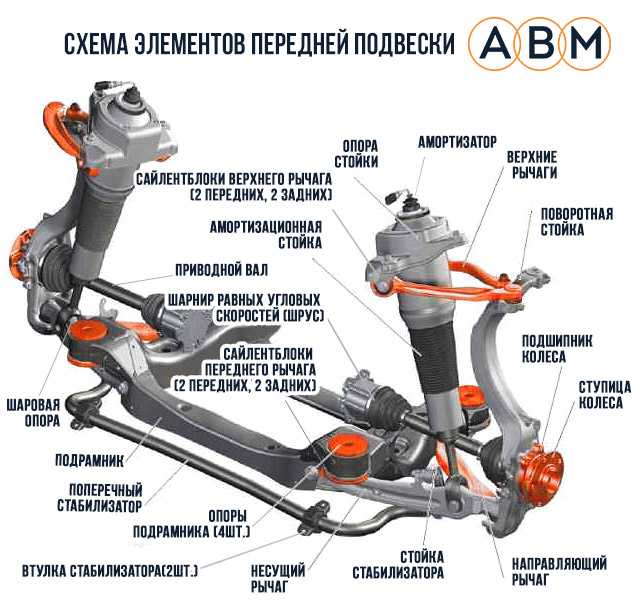

Передняя подвеска

На всех легковых автомобилях подвеска передних колес независимая, с поперечными рычагами. В качестве упругих элементов применяются цилиндрические пружины и гидравлические телескопические амортизаторы. На большинстве переднеприводных и некоторых заднеприводных автомобилей (ВАЗ-2109…-2112, ВАЗ-2115, «Ока», «Москвич-2141», Иж-2126) применяется независимая передняя подвеска типа «качающаяся свеча» (рис. 30, в). В ней цилиндрические пружины 1 и телескопические амортизаторы 4 объединены в направляющие пружинные стойки.

С целью облегчения управления и сохранности шин передние колеса автомобиля должны иметь определенные углы установки (рис. 31). Ось поворота 3 колеса не строго вертикальна, а имеет продольный и поперечный наклон. Угол поперечного наклона 3 (рис. 31, а) задается конструкцией кузова и подвески автомобиля, угол продольного наклона у (рис. 31,6) подлежит регулировке. Также регулируются углы наклона плоскости 2 вращения колеса по отношению к вертикали (угол развала а, см. рис. 31, а) и по отношению к направлению движения автомобиля (схождение, рис. 31, в). Величина схождения может быть измерена как разность расстояний между передними и задними частями колес.

Рис.31. Схема углов установки передних колес

Углы установки передних колес определяются производителем автомобиля и могут меняться при износе или повреждении элементов подвески, кузова или колес. При этом управлять автомобилем становится все труднее, он перестает «держать дорогу», начинает рыскать, медленнее восстанавливает прямолинейное направление движения после поворота. При появлении этих признаков углы установки колес следует незамедлительно проверить и при необходимости отрегулировать на станции технического обслуживания. Регулировка проводится только после замены всех неисправных или изношенных элементов подвески, а также при номинальном давлении в шинах и оговоренной производителем загрузке автомобиля.

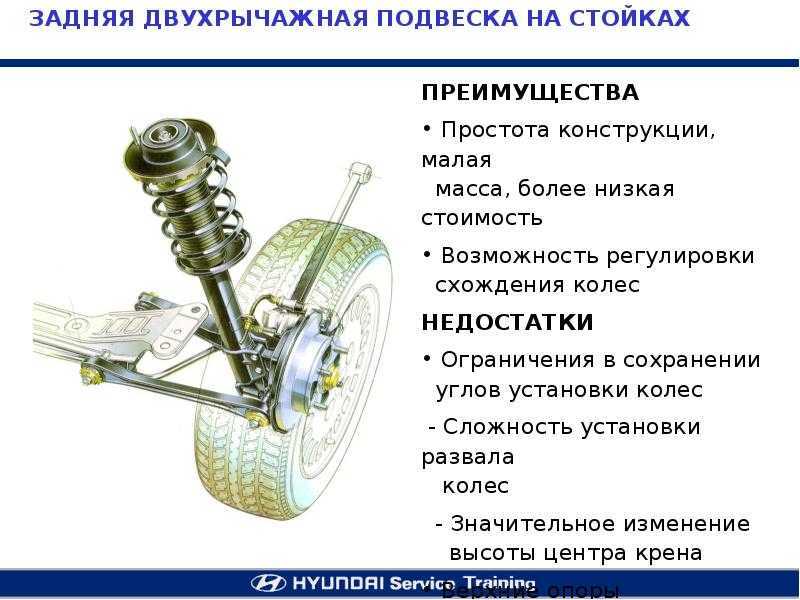

Задние подвески также могут иметь независимую конструкцию, но чаще выполняются зависимыми. В качестве упругих элементов в задних подвесках применяются цилиндрические пружины и гидравлические телескопические амортизаторы. На автомобилях старых конструкций («Волга», «Москвич-2140», Иж-412), а также повышенной грузоподъемности (Иж-2717) в качестве упругих элементов применяются рессоры.

Киа Рио 3: особенности модели и ее задняя балка

Особенности модели

Киа Рио 3 имеет современный дизайн с гладкими линиями и привлекательной внешностью. Он оснащен широким выбором технологических функций, таких как система безопасности, мультимедийная система, адаптивный круиз-контроль и многие другие.

Модель также предлагает комфортабельный салон с просторными сиденьями и достаточным количеством места для ног и головы. Багажный отсек ёмкостью 325 литров позволяет вместить все необходимое для долгих поездок. Кроме того, Рио 3 обладает хорошей экономичностью и надежностью.

Задняя балка

Задняя балка Киа Рио 3 — одна из ключевых частей его подвески. Она играет важную роль в устойчивости и комфортности автомобиля на дороге. Оригинальные сайлентблоки задней балки Киа Соул могут быть использованы для замены стандартных сайлентблоков Рио 3.

Сайлентблоки задней балки от Киа Соул обладают высокой прочностью и долговечностью, что обеспечивает стабильное и плавное движение автомобиля. Они также имеют износостойкий материал, который обеспечивает отличную амортизацию и минимизирует вибрации и шумы от дороги.

Замена сайлентблоков задней балки Киа Рио 3 на сайлентблоки от Киа Соул может улучшить общую производительность автомобиля и увеличить его срок службы. Это довольно популярное улучшение, которое многие владельцы Рио 3 проводят для повышения комфорта езды и надежности автомобиля.

В конце концов, задняя балка и сайлентблоки являются важными компонентами подвески Киа Рио 3, которые влияют на его управляемость, комфортность и безопасность. Замена стандартных сайлентблоков задней балки на более качественные может существенно повысить характеристики автомобиля и обеспечить более приятное вождение.

Подвеска

Остов с колесами соединяет подвеска. Она предназначена для смягчения возникающих во время движения толчков и ударов, повышения плавности хода машины.

Различают подвески двух основных типов: зависимые и независимые. В зависимой подвеске оба колеса подвешены к раме 4 (рисунок а) на общей оси 1, вследствие чего перемещение каждого из них происходит вместе с осью. В независимой подвеске каждое колесо подвешено к раме 2 (рисунок б) независимо от другого при помощи рычагов 1, 4 и стойки 5. В качестве упругих элементов в различных подвесках используют рессоры, пружины, торсионы, резиновые баллоны и др. У автомобилей подвеской оборудованы передние и задние мосты, у тракторов — только передние, так как их задний мост составляет часть остова.

Подвески грузовых автомобилей зависимые. Их чаще всего выполняют на пластинчатых рессорах. Такая рессора представляет собой балку, опирающуюся на раму в двух точках — опорах, одна из которых выполнена в виде шарнира, а другая допускает некоторое перемещение. Средняя часть рессоры соединена стремянками 12 с передним или задним мостом.

При движении автомобиля по неровностям дороги возникают колебания, которые частично гасятся за счет трения в рессорах. Однако это трение относительно мало, и для эффективного гашения колебаний применяют специальные устройства — амортизаторы 7. Наиболее распространены гидравлические амортизаторы двустороннего действия. Их работа основана на том, что при относительных перемещениях подрессоренных и неподрессоренных масс автомобиля (трактора) находящаяся в амортизаторе жидкость перетекает из одной его полости в другую через небольшие проходные сечения, вследствие чего создается сопротивление, поглощающее энергию колебаний.

Салонные изменения

Поменяли материал, из которого изготавливается салон и не только пластик, но и ткань. Сложно сказать хорошо это или плохо потому что и раньше автовладельцы претензий не высказывали.

Аудиосистема в комплектации играет нормально, звучание не идеальное, но и слух не режет. Плохо, что не поменяли климатическую установку, которая назойливо шумит и даже магнитофон не забивает этот звук.

Не стали дорабатывать и шумоизоляцию, которая далека даже от среднего качества. В салоне довольно шумно, особенно при движении на высокой скорости, это сбивает с толку и отвлекает от дороги. В качестве преимущества можно отметить наличие двух розеток на передней торпеде для подзарядки.

Зависимая

Самой первой, которая берёт своё начало с гужевых повозок – зависимый вид автомобильной подвески. Эта схема устаревшая, но до сих пор применяется в грузовом и легковом транспорте.

Она прославилась своей надежностью и не прихотливостью в эксплуатации. Есть ряд недостатков, о них поговорим ниже. Главным плюсом этого типа подвески является – надежное соединение двух колес, расположенных на одной оси. Ниже вероятность «потерять» одно из колёс по дороге. Это гарантирует их параллельное расположение относительно друг друга и кузова.

Классический пример – зависимая задняя подвеска ВАЗ 2107. В её конструкции представлен неразрезной мост. Простыми словами – цельная труба, «мёртво» связывающая два колеса.

При таком типе они полностью зависят друг от друга. Изменение горизонтального положения левого колеса, сказывается на расположении в горизонтальной плоскости правого колеса. В связи с этим, возникают определенные сложности.

Недостатки

Увеличение крена кузова при прохождении поворотов, особенно на большой скорости. Дискомфорт на неровной дороге,  стараются сгладить его, но подобная схема не позволяет его полностью убрать.

Так как колеса жёстко «сидят» на мосту строго вертикально, при наезде на яму, они наклоняются вместе с мостом, меняя угол относительно поверхности. Наклоняясь, уменьшается пятно контакта с дорогой. Это сказывается на управляемости и безопасности движения.

Данный вид имеет массивную конструкцию. Это требует дополнительного места под кузовом. Сзади машины он не позволяет увеличить объём багажника. Если используется в  – уменьшается полезный объём подкапотного пространства. Из-за этого производителям приходится поднимать двигатель и его узлы, что поднимает центр тяжести автомобиля. Это ухудшает устойчивость кузова в поворотах и управляемость транспортом в целом.

Достоинства

1. Надежность и выносливость.
2. Дешевизна в производстве, что снижает общую стоимость машины.
3. Простота обслуживания и ремонта. Любой автовладелец может самостоятельно отремонтировать такой вид подвески в гараже.
4. Так как элементов в этом типе ходовой мало, то стоимость обслуживания и их замена значительно ниже, чем у независимой или пневматической, например.

Реклама:

На что еще обратить внимание?

Помимо Киа Рио в ценовой категории от 450 до 500 тысяч рублей представлены довольно популярные модели, которые, безусловно, могут заинтересовать потенциального покупателя. Так за 460 – 500 тысяч можно приобрести Chevrolet Cruze 2013 года, Honda Civic 2009 года, рестайлинговый Ford Focus II 2010 года, Volkswagen Polo 2012 года выпуска.

Сравнивая ту или иную модель с Kia Rio не стоит забывать о том, что данный автомобиль был специально разработан и адаптирован для отечественного рынка, а, следовательно, является более «выносливым», а в комплекте с тем набором опций, которые предлагает производитель, представляет едва ли не лучшее сочетание цены и качества среди всех моделей, представленных на вторичном рынке России.

Делаем подвеску мягче

Однако увеличение жесткости для улучшения управляемости — удел тех, кто обладает исключительно сильным духом. Задняя подвеска «Киа Рио 3», схема которой есть на официальном сайте корейского автопроизводителя, и без того особым комфортом не отличается. По этой причине в 70% случаев российские автомобилисты предпочитают сделать его мягче, увеличив при этом дорожный просвет.

Пример модификации

Самая популярная схема среди жителей регионов с плохими дорогами включает:

• установка передних рессор от ВАЗ 2106, зад — от 2108;
• доведение угла развала задних колес до 2,0°;
• общее схождение сзади — 10, спереди — 20;
• увеличение колеса до значения ± 5°;
• перенос амортизаторов на 40 мм ближе к пружинам.

Подобной переделке может быть подвергнута передняя и задняя подвеска автомобиля «Киа Рио 2»: предыдущее поколение этих автомобилей с момента появления подвергалось критике в основном из-за излишней «герметичности».

Несмотря на бюджет капремонта, эффект от нанесения рук хорошо виден. Дорожный просвет увеличивается примерно на 2 см (многое зависит от высоты профиля шины), автомобиль становится более устойчивым, пассажиры перестают страдать от эффекта «стиральной доски», поэтому задняя подвеска «Киа Рио» 2013 г старше — «знаменитый.

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

• малые неподрессоренные массы;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Киа Рио 2015 характеристики

Kia Rio III (QB) после рестайлинга в 2015 году.

В технической части Kia Rio III рестайлинг обошлось без изменений. Как прежде предлагаются два бензиновых 4-цилиндровых двигателя 1.4 G4FA и 1.6 G4FC мощностью 107, 123 л.с. Младший мотор совмещён с 5МКПП или 4АКПП. Для ДВС объёмом 1.6 литра за год до рестайлинга стали предлагать на выбор шестиступенчатую механику или шестидиапазонный автомат. Из этого можно предположить, что технические характеристики Kia Rio 3 рестайлинг не изменились, однако давайте покопаемся в цифрах, проверим это суждение.

Габариты, объёмы, масса

Габариты Kia Rio 3 в кузове седан после рестайлинга.

Размеры Киа Рио рестайлинг 2015 в сравнении с предшественником почти не изменились. Седан стал длинней на семь миллиметров, немного скинул вес:

• длина – 4377 мм;
• ширина – 1700 мм;
• высота – 1470 мм;
• клиренс – 160;
• колёсная база – 2570;
• объём бака Киа Рио 2016 – 43 л;
• масса – 1126 кг;
• общий вес – 1565 кг;
• грузоподъёмность – 439 кг;
• объём багажника – 500 л.

Характеристики двигателей

Рассмотрим технические характеристики Киа Рио 2015 с разными ДВС и трансмиссиями.

Седан под капотом которого 1.4 G4FA, совмещённый с 5-ступенчатой МКПП:

• разгон до 100 км/ч – 11,5 с;
• максимальная скорость – 190 км/ч;
• мощность – 107 л.с.;
• момент – 135 Нм;
• используемое топливо – АИ92;
• расход топлива (городской/загородный/средний) – 7,6/4,9/5,9 л.

Двигатель Kia G4FA

С мотором 1.4 и 4-диапазонной автоматической коробкой:

• разгон до сотни – 13,5 с;
• максимальная скорость – 170 км/ч;
• расход топлива – 8,5/5,2/6,4 л.

Характеристики Киа Рио 2016, оснащённой силовым агрегатом 1.6 G4FC и 6АКПП:

• разгон до сотни – 11,2 с;
• максимальная скорость – 185 км/ч;
• мощность – 123 л.с.;
• крутящий момент – 155 Нм;
• используемое топливо – АИ92;
• расход топлива (городской/загородный/средний) – 8,6/5,2/6,4 л.

Двигатель G4FC

С двигателем 1.6 и 6МКПП:

• разгон до сотни – 10,3 с;
• максимальная скорость – 190 км/ч;
• расход топлива – 8,5/5,9/6,4 л.

Подвеска, тормоза и колёса

Подвеска Kio Rio 3: McPherson со стабилизатором поперечной устойчивости впереди, сзади — полузависимая балка.

Конструкция ходовой у рестайлинговой Киа Рио 2015 не изменилась. Спереди – независимая на основе стойек МакФерсон, сзади – полузависимая с торсионной балкой.

Тормозные механизмы: 1. передние дисковые; 2. задние дисковые; 3. задние барабанные.

На передних колесах тормоза всегда дисковые, на задних в зависимости от комплектации могут быть барабанные или дисковые механизмы.

Диски Kia Rio 3: стальные 15-дюймовые, литые 15-дюймовые, литые 16-дюймовые.

В доступных комплектациях колеса 185/65 R15 с штампованными или легкосплавными дисками, в дорогих исполнениях – алюминиевые 195/55 R16.

Безопасность

Дешёвые комплектации имеют две подушки безопасности, а дорогие версии Kia Rio укомплектованы боковыми подушками и шторками безопасности.

Высокие оценки по результатам проведённых краш-тестов подтверждают, что по части безопасности Киа Рио 3 рестайлинг не уступает другим автомобилям. Даже дешёвые комплектации имеют две подушки безопасности, системы помощи водителю ABS, EBD, связь для экстренных случаев «ЭРА-ГЛОНАСС», систему ESS, предупреждающую об экстренном торможении, дверные замки с «детской» блокировкой.

Система «ЭРА-ГЛОНАСС», система курсовой устойчивости ESC.

Дорогие версии Kia Rio 2016 кроме прочего укомплектованы боковыми подушками и шторками безопасности, дисковыми тормозами на задних колёсах, датчиком света, парктроником сзади, замками, автоматически запирающимися при движении, ESC (система курсовой устойчивости).

Камеры парктроника сзади Kia Rio 3.
