Головное устройство для Киа Сид сэкономит ваше время в дороге, не позволяя тратить его на поиски дополнительных маршрутов при возникших поломках или авариях на дорогах. Интернет Головное устройство это простое решение для модельного ряда киа. Не работают кнопки на руле, никак не настроить.
В основном за основу он берет предыдущий вариант и усовершенствует. Камера заднего вида Kia Ceed Безупречное исполнение современной магнитолы с набором множества функций от MyDean — это настоящее искусство для тех, кто ценит каждый киа сид 2013 магнитола, проведенный за рулем своего автомобиля.
Малые размеры и толщина вместе с хорошими характеристиками по смещению при постоянном напряжении позволяют экономить пространство при разработке цифровых фотокамер. Покрытие электродов канифолью, выполняемое для конденсаторов всех серий, повышает надежность монтажа.
Сверхминиатюрный чип-конденсатор производства Murata Описание: Компания Murata производит сверхминиатюрную серию чип-конденсаторов GRM02 типоразмера Габаритные размеры изделий серии GRM02 составляют 0,4? Благодаря низкому ESR, менее 0,1 Ом, эта серия позволяет улучшить схемные характеристики высокочастотных устройств, таких как мобильные телефоны, карманные компьютеры и модули связи.
Возврат/обмен: 90 дней
Охренел, сколько всякой всячины. Инструкцию я заранее скачал с сайта, распечатал и подшил в скоросшиватель.

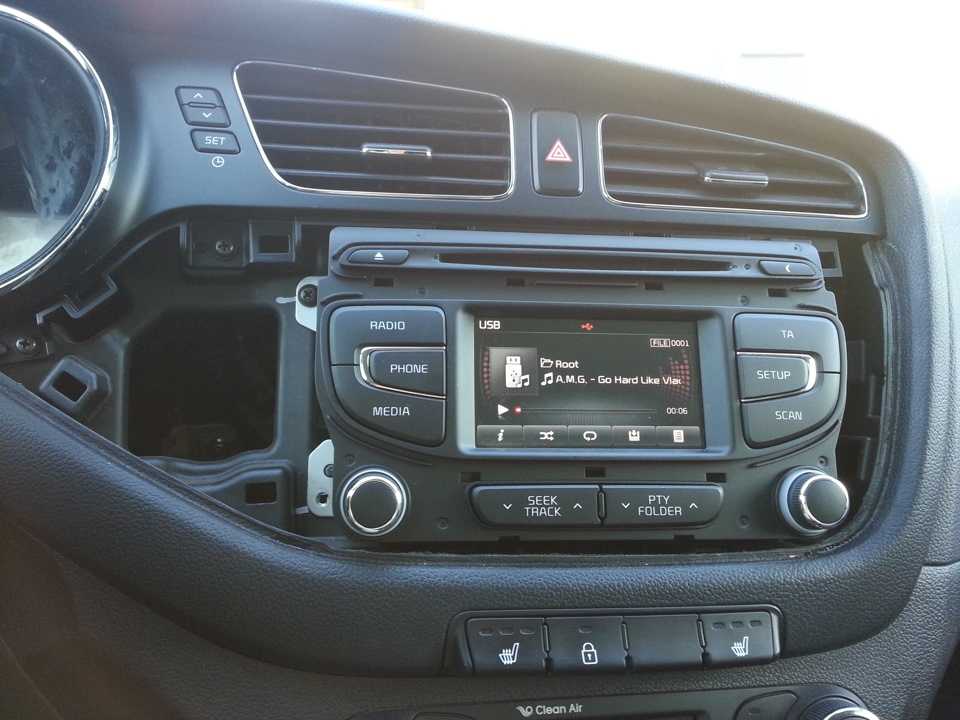

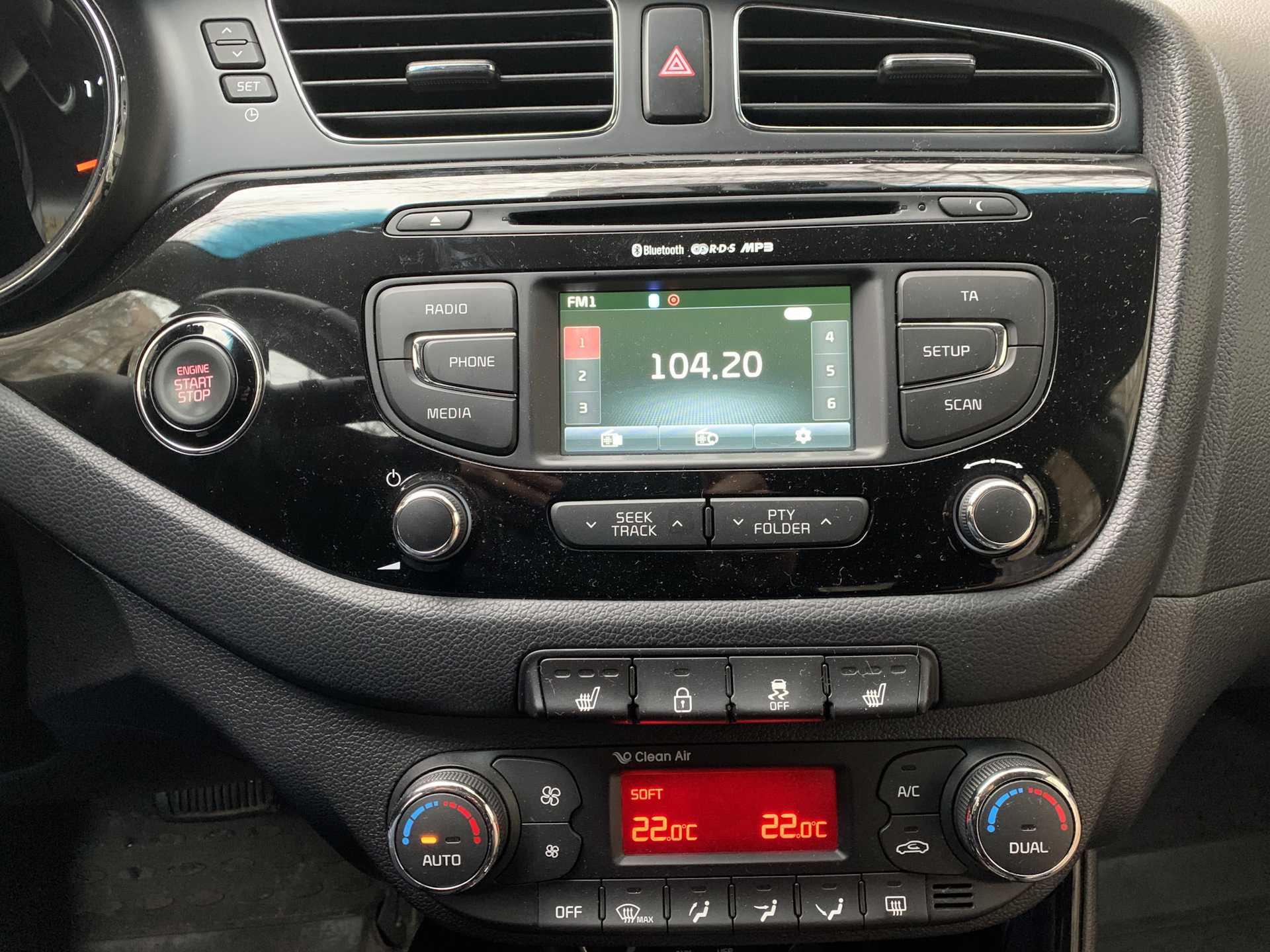

И вот она, красавица С глянцевой панелькой. Как я и хотел: Затем аккуратненько снял панельку штатной магнитолы Затем окрутил 4 самореза, крепящих магнитолу по краям И вытащил балалайку И что я вижу: Звоню продавцу, так мол и так, а они мне: Но я ж не дурак, вижу что не подходит.
Ну и хрен с ним, собираю всё обратно.
Несмотря на уже большой выбор предложений, он ежегодно пополняет ассортимент своей продукции. Не стали исключением и магнитолы.
Современные устройства являются совершенными моделями штатных магнитол. Придраться к ним вряд ли получится даже у самого требовательного пользователя.
Речь идет о штатных магнитолах, которые выпущены в году. Хоть год только начался, создатель уже ведет активную работу по разработке новых вариантов мультимедийных устройств.
В основном за основу он берет предыдущий вариант и усовершенствует его.
Заказать обратный звонок
Есть предположения, что современный вариант техники это та же магнитола Киа Сид с рядом изменений. Они коснулись не только функциональных способностей, но и качества сборки.
Обзор 2 DIN ГУ for KIA CEED 2013 ЧАСТЬ 2
https://youtube.com/watch?v=Cxnyj-sJLsA
Процесс установки штатной магнитолы Киа Сид несложный. Его можно выполнить самостоятельно или обратиться за помощью к специалистам.
Если вы выбрали первый путь решения проблемы, то отличным помощником в этом деле станет видео, приведенное ниже.
Все это позволит сделать дальнюю дорогу веселой, а время, проведенное за рулем незаметным.
Кроме того, в магнитоле имеется модуль повышающий качество приема сигнала, автопоиск, а радиостанции можно сохранять при помощи одного нажатия. Магнитола имеет USB вход, а также возможность осуществления быстрого подключения к i-Pod и другим моделям планшета.
Устройство имеет аналоговый встроенный ТВ-тюнер, качество изображения всегда будет оставаться на высшем уровне, независимо от погодных условий и места вашего нахождения.
При выборе штатного головного устройства Киа Сид мы рекомендуем рассмотреть премиум сегмент головных устройств — Mydean.
Техническая начинка штатной магнитолы Новая штатная магнитола на Киа Сид — это набор лучших качеств и возмож
Больше комфорта
Устройство Андроид отличается интуитивно понятной панелью управления. При поездках вы сможете сосредоточиться на дороге и прослушивать свои любимые музыкальные произведения.
Кнопки спроектированы и размещены с учетом требований эргономики. Водитель сразу запомнит их расположение. В навигаторе Kia Ceed SW 2020 имеется возможность голосового управления. Среди преимуществ устройства – четкий дисплей с большой контрастностью, облегчающий считывание информации при солнечной погоде.

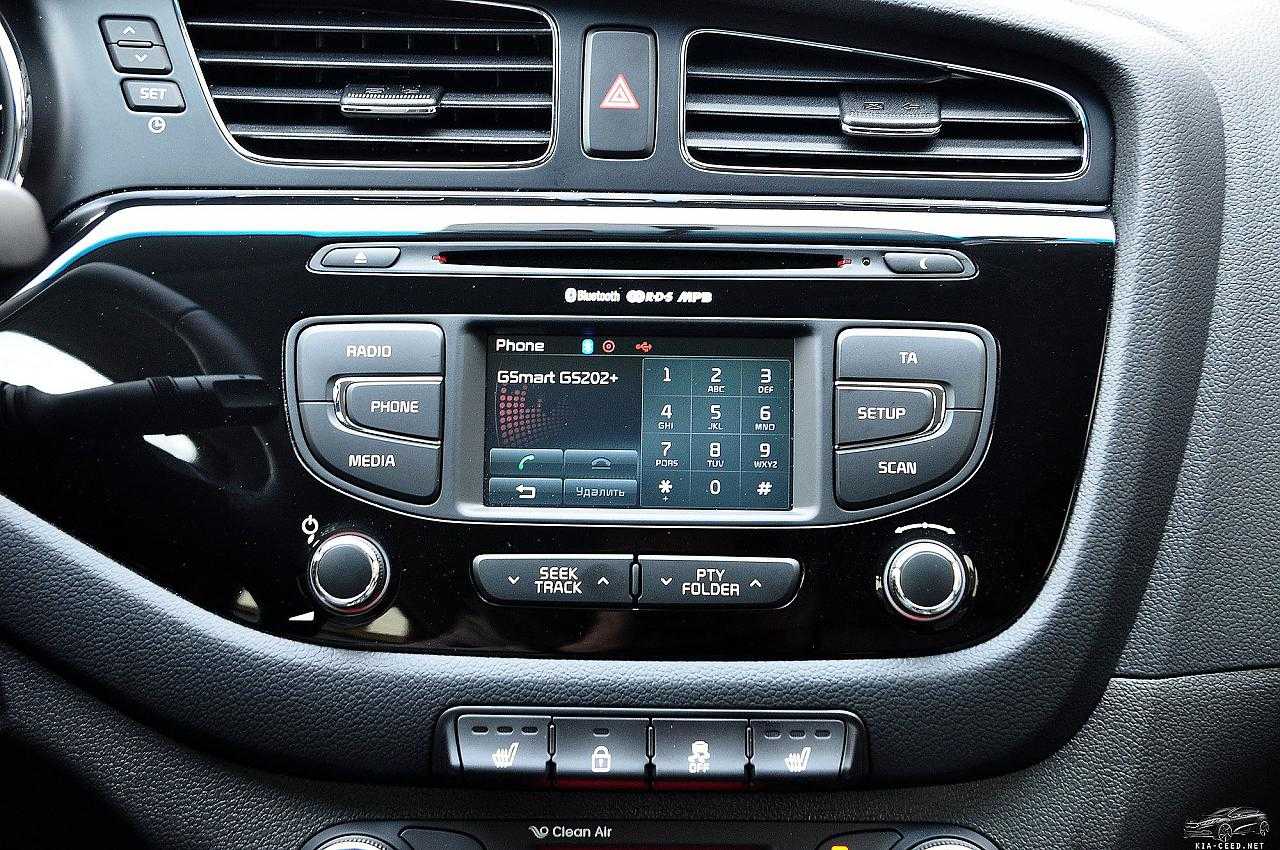

Кроме приема радиостанций и воспроизведения музыки с флешек, Navi Kia Ceed может подключать к себе мобильные устройства по Bluetooth, принимать телевизионные программы и обеспечивать доступ в интернет при помощи 4G-модема.
FAQ по kia cee’d
1 Штатные динамики
Штатная компонентная (фронтальная) акустика Blaupunkt:
твитеры 0,4 дюймов 40 W
Установочный диаметр штатных колонок в дверях — 16,5 см. Посадочная глубина — 65 мм (с проставками 20 мм).
2.4 Немного про управление магнитолой на руле
Интерфейс дистанционного управления — двухпроводный.
Сам принцип — коммутация последовательно-соединённых резисторов различного номинала для изменения сопротивления цепи (да-да. никакой CAN-шины. )
2.5 Линейные выходы
Информация об доработке основывается на документации на аудиопроцессор SAA7708H (в сидовской голове стоит SAA7709H, о котором единственное что известно — то что он pin-to-pin совместимый с SAA7708H. всё остальное — догадки и предположения).
Для активации штатных линейных выходов (коннектор miniISO C1) необходима допайка SMD-элементов (резисторы, конденсаторы) основной платы согласно схеме.
Конденсаторы типоразмера Сase A номинал — единицы микрофарад (в примере использован тантал номиналом 10мкФ х 25В). Плюсом к SAA7709H.
Резисторы типоразмера 0603 номинал — сотни Ом (в примере использован номинал 22Ома. номинал 220Ом маркируется как 221. ).
Конденсаторы типоразмера 0603 номинал — 100 пФ (в примере не показаны, но должны быть запаяны параллельно установленным резисторам).
. Поправка к рисунку: реально используются вывыводы 8, 9, 13, 15 (в качестве линейных выходов тракта).
2.6 Цифровой выход
На данный момент изыскания таковы:
в принципе, цифру реально снимать со штатной головы, но тут появляется целый ряд неудобств в связи с:
FM radio — только аналоговое
т.о., во-первых, появляется морока с коммутацией 3 (трёх!) источников сигнала.
во-вторых, появляется острая проблема с регулировкой громкости — поскольку, штатное управление неудел (а именно в этом, имхо, и была прелесть) — необходимо городить свою регулировку уровня усиления, во всеми вытекающими — выбор за вами.

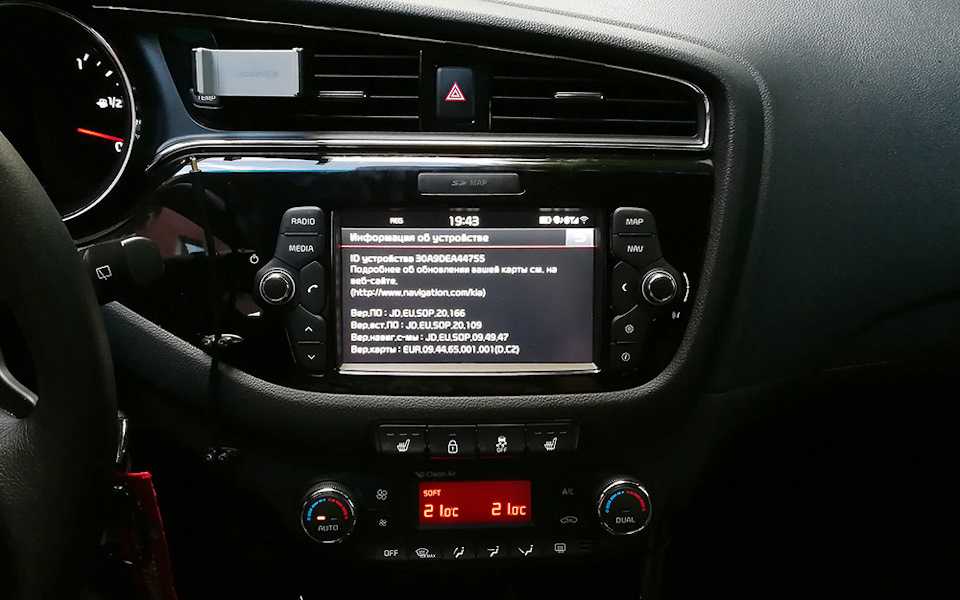

2.7 Проверка версии штатной магнитолы
Актуально для ранних версий магнитол, имеющих проблемы в работе.
Версии С3.14 и С3.15 — замена по гарантии. Всё, что выше — нормальное функционирование.
2.8 Подключение iPod
С помощью обычного кабеля iPod-to-USB возможно подключение в комплектации EX, которая штатно не поддеживает iPod, но работа будет осуществляться по протоколу USB Mass Storage (т.о. образом ваш iPod будет распознан как флешка, максимум что получаем: отображение тегов, имён файлов).
в комплектации TX (в Россию не поставляется) поддержка iPod осуществляется с помощью штатного кабеля (отличается от стандартного), благодяря использованию протокола управления iAP пользователь получает полную интеграцию в систему).
доинсталляция необходимых компонентов:

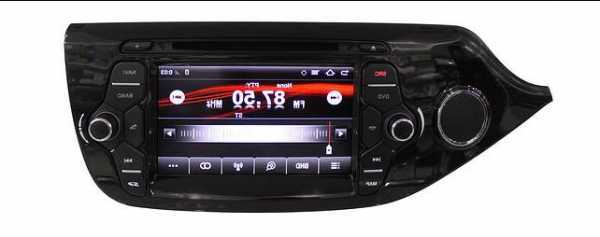

Штатные магнитолы для Kia Ceed
Устанавливается на автомобили Kia Ceed I (ED) Дорестайл (2006 – 2010)
Дисплей: 7 TFT. Разрешение 800х480. Сенсор мультитач.
Устанавливается на автомобили Kia Ceed III (2018 +)
Дисплей: 9 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 9.0.0.
Процессор: 8 ядер х 1.5 GHz Media Tek MT3562.
Встроенная память: 32GB.
Оперативная память: 2GB.
Устанавливается на автомобили Kia Ceed II (JD) (глянец) (2012 +)
Дисплей: 7 TFT. Разрешение 800х480. Сенсор мультитач.
Устанавливается на автомобили Kia Ceed I (ED) Рестайл (2010 – 2012)
Дисплей: 7 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 9.0.0.
Процессор: 8 ядер х 1.8 GHz Cortex A7.
Встроенная память: 32GB.
Оперативная память: 2GB.
Устанавливается на автомобили Kia Ceed I (ED) Дорестайл (2006 – 2010)
Дисплей: 7 TFT. Разрешение 1024х600. Сенсор мультитач (морозостойкий).
Операционная система: Android 8.1.0.
Процессор: 4 ядра х 1.2 GHz Cortex A7.
Встроенная память: 16GB.
Оперативная память: 1GB.
Устанавливается на автомобили Kia Ceed III (2018 +)
Дисплей: 9 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 9.0.0.
Процессор: 8 ядер х 1.8 GHz RockChip PX5.
Встроенная память: 32GB.
Оперативная память: 4GB.
Устанавливается на автомобили Kia Ceed II (JD) (глянец) (2012 +)
Дисплей: 8 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 9.0.0.
Процессор: 4 ядра х 1.6 GHz RockChip PX30.
Встроенная память: 16GB.
Оперативная память: 2GB.
Устанавливается на автомобили Kia Ceed II (JD) (глянец) (2012 +)
Дисплей: 7 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 8.1.0.
Процессор: 4 ядра х 1.3 GHz Media Tek MT8227-L.
Встроенная память: 16GB.
Оперативная память: 1GB.
Устанавливается на автомобили Kia Ceed I (ED) Дорестайл (2006 – 2010)
Дисплей: 7 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 9.0.0.
Процессор: 8 ядер х 1.8 GHz RockChip PX5.
Встроенная память: 32GB.
Оперативная память: 4GB.
Устанавливается на автомобили Kia Ceed II (JD) (глянец) (2012 +)
Дисплей: 8 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 9.0.0.
Процессор: 8 ядер х 1.6 GHz RockChip PX5.
Встроенная память: 32GB.
Оперативная память: 4GB.
Устанавливается на автомобили Kia Ceed II (JD) (Матовая) (2012 +)
Дисплей: 7 TFT. Разрешение 800х480. Сенсор мультитач.
Устанавливается на автомобили Kia Ceed I (ED) Рестайл (2010 – 2012)
Дисплей: 7 IPS. Разрешение 1024х600. Сенсор 2.5D мультитач (морозостойкий).
Операционная система: Android 7.1.0.
Процессор: 4 ядра х 1.6 GHz Allwinner T3.
Встроенная память: 16GB.
Оперативная память: 2GB.
голоса
Рейтинг статьи
ШГУ Штатное головное устройство КИА Сид KIA Ceed на Андройде с навигацией установка
Чипсет:Telechips TCC8931 CPU – Dual ARM Cortex A9 @ 1.2GHz to 1.5GHz with 64KB RAM, MCU – ARM Cortex M3 with 16KB I-RAM & 16KB D-RAMGPU – ARM Mali-400MP2
Оперативная память: 1Gb (MT41K256M16TW-107AIT:P)eMMC storage: 4Gb (MTFC4GACAAAM-4MIT)Экран 8″ для устройств LAN6200 (IAH8434UMNG), и 7″ для LAN6000Операционная система: Android 4.2.2
Важные объявления05.02.2020 – Добавлена инструкция по восстановлению ШГУ в случае неудачного обновления в связи с нехваткой памяти (смотрим тут).
10.02.2020 – Обновилось приложение SorentoMusic (смотрим тут).
08.03.2020 – Обновления карт и прошивки 2020 года (смотрим тут).
ШГУ Mobis ADB10H0RE (KIA RIO, New Ceed, New Cerato, Mohave, New Sportage) обсуждается в отдельной ветке – ТУТ
Сообщение отредактировал Alexx99 – 17.03.20, 14:54
Обновление ШГУ и навигации Gen5x 2020 Софт для KIA Gen5 CK,K,K2,UM (Sportage, Optima, Ceed, Sorento Prime)
Внимание. Установка стороннего софта на этой прошивке заблокирована!. Карты для KIA Gen5.Версия: EUR.11.47.52.542.101.2
Карты для KIA Gen5.Версия: EUR.11.47.52.542.101.2
Софт для KIA Gen5 CK,K,K2,UM (Sportage, Optima, Ceed, Sorento Prime)https://yadi.sk/d/ksaGpZktDiQeiA
Внимание! Несмотря на различия версии карт KIA и HYUNDAI, карты абсолютно идентичные до бита. Для модели LAN6200 (IAH8434UMNG)
Используется в Sorento Prime 2019 модельного ряда (комплектация Premium). Поставляется в Россию с Июня 2018. Информация взята с форума sorento3.ru
Для модели LAN6200 (IAH8434UMNG). Используется в Sorento Prime 2019 модельного ряда (комплектация Premium). Поставляется в Россию с Июня 2018. Информация взята с форума sorento3.ru
Карты Q1 2017 для андроидных ГУ. EUR.10.41.46.701 06452 (D2) – https://yadi.sk/d/JF75aBdeI13JlAKia_iAVN_Software_2018 – прошивка для андроида. Сентябрь 2017 год – https://yadi.sk/d/3UTs5vDYjMJh7QИнструкция и список обновлений https://yadi.sk/i/kaIgc1DbFcEACQДополнительная инструкция https://yadi.sk/i/8x-WRrtGnBkFMw
Сообщение отредактировал Alexx99 – 08.03.20, 12:48
Первоисточник системы Android 4.2_v1 обсуждаемых штатных ШГУ:Здесь можно скачать и изучить систему для наших ШГУ.OpenSource Code Distribution LG Можно найти и скачать здесь
Для LG LAN6000, LAN6200 похоже система одинаковая.То, что я нашёл для LG LAN6000, LAN6200. Скачать LAN6B20EKDE_v1_OpenSource
Сообщение отредактировал ignat61 – 22.12.18, 21:05
Спасибо, и как человек с большим опытом ковыряния Android аппаратов, может быть будет возможность провести эксперимент с распайкой возможно не распаянного USB хоста и возможностью подключения балалайки к SD кард-ридеру через указанные точки на плате.
Способ войти в систему ШГУ аппаратно имеет место быть, но для основной массы пользователей этот способ недоступен и не каждый позволит дать разрешение разобрать торпеду для снятия ШГУ, чтобы в него что-то впаять. Такие случаи уже публиковались. Заехав в Минск Вам могут воткнуть в ШГУ нужные программы. Наиболее подходящий способ – это программный. Olega59 видимо уже нашёл такой способ и готовит прошивку для коммерческого использования, но когда она появиться не известно.
Как я понял существует два способа обновления прошивки ШГУ:– по IBOX через штатный USB-разъём (сейчас уже морально устарел);– по AVN5 через SD-карту ШГУ (современное использование).
в IBOX можно влезать и там есть файл образа, в котором можно было что-то добавлять и изменять, но от этого способа производители ушли и сейчас применяют обновление системы через файл upgrade.lgk.Эти файлы в официальной прошивке хранятся в отдельных папках для каждого типа машин:CAVNEU_CKCAVNEU_K CAVNEU_UM
CAVNEU_K (для Optima JF)Логичней всего научиться распаковывать эти файлы, вносить туда нужные изменения, а потом создавать обновлённый образ для заливки в ШГУ.Ведь ШГУ эти файлы как-то распаковывает.
Я точно знаю, что ШГУ настраивается из Linux и это можно понять по информации из OpenSource Code Distribution LG, которые я выложил ранее.Попробовал смонтировать том из upgrade.lgk в Linux, но формат этого файла так просто не читается. Он скорее всего зашифрован upgrade_parser, который выложил Alexx99. Если мы научимся расшифровывать (распаковывать) файлы .lgk, вносить нужные нам изменения, а потом также зашифровывать в lgk, то у нас должно всё получиться. А Linux все это умеет. Ведь наше ШГУ в работе больше внешне похоже на Linux, чем на Android. Я продолжаю попытки найти способ извлечения из файла upgrade.lgk его содержимого.Если у кого-то есть какой-то опыт в этом направлении или идеи, то готов их обсудить.
