Лампа ближнего света киа рио: замена и регулировка

Как Включить Ближний Свет На Киа Рио

Замена пучка ближнего света Kia Rio

Корейский автомобиль Kia Rio 3 с надежным и простым дизайном довольно популярен среди отечественных автолюбителей. К сожалению, у модели также есть недостатки, в том числе фары, где галогенные лампы быстро терпят неудачу, приводя к тому, что свет не горит вообще или только ближний свет.

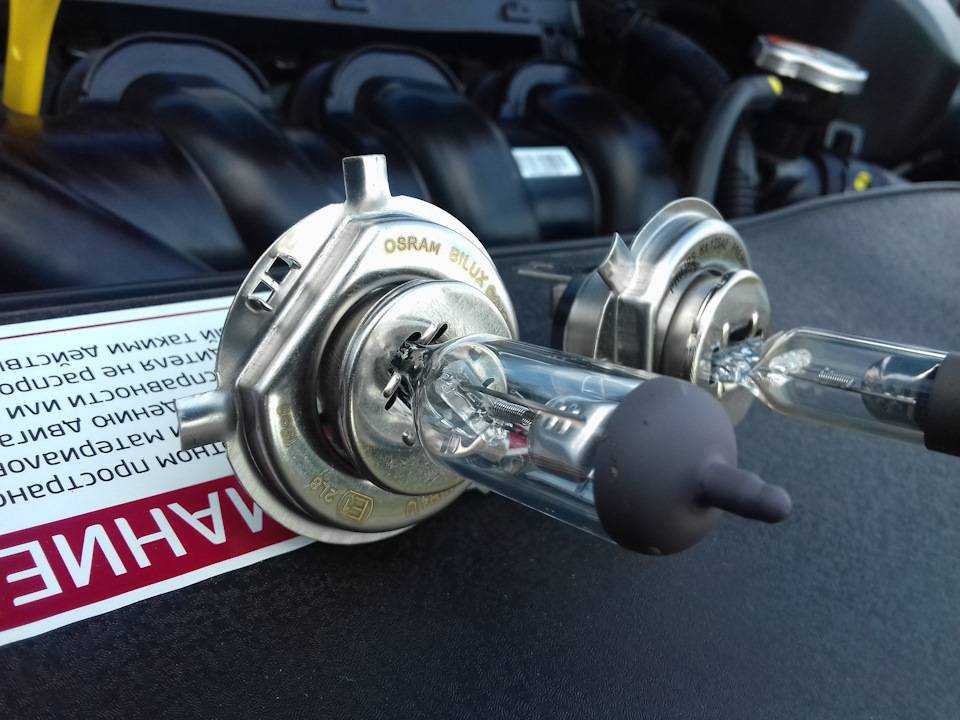

Характеристики ламп головной оптики

В модели Kia Rio одна лампочка со сроком службы при нормальном напряжении аккумуляторной батареи 13,2 примерно 600 часов отвечает за низкий луч и дальний свет и выглядит следующим образом:

тип h5;
посадочный картридж. P43T или P43T-38;
нить накаливания света около 55 Вт, далекая. 60 Вт.

Лампа с посадочным картриджем P43T-38 отличается от обычного P43T тем, что лампы накаливания намного точнее, но это не играет большой роли.

При выборе необходимо учитывать тот факт, что цвет светового потока от ламп разных производителей будет отличаться. Вот почему вы должны одновременно менять две луковицы, если производитель неизвестен, или поместите один из тех же брендов, что позволит им сжечь один и тот же цвет.

Процедура замены и необходимые меры предосторожности

В Kia Rio лампы ближнего света расположены в фаре под круглой защитной крышкой. Чтобы изменить его на Kia Rio, вы должны выполнить следующую процедуру:

Отсоедините блок питания ключом зажигания и откройте крышку.

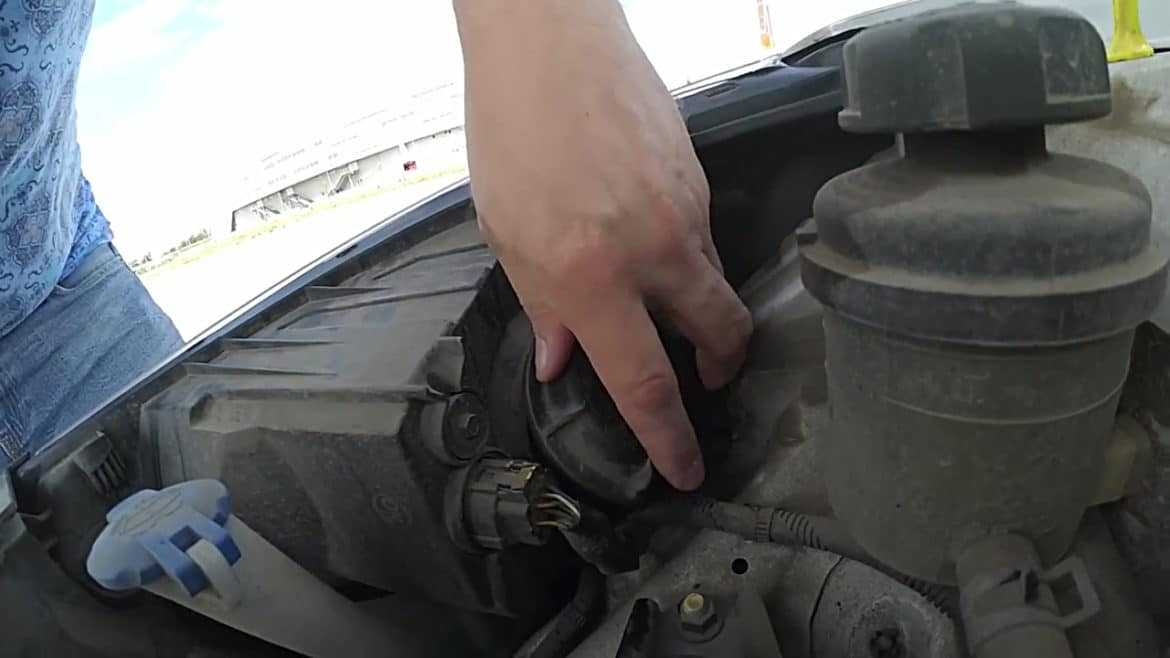

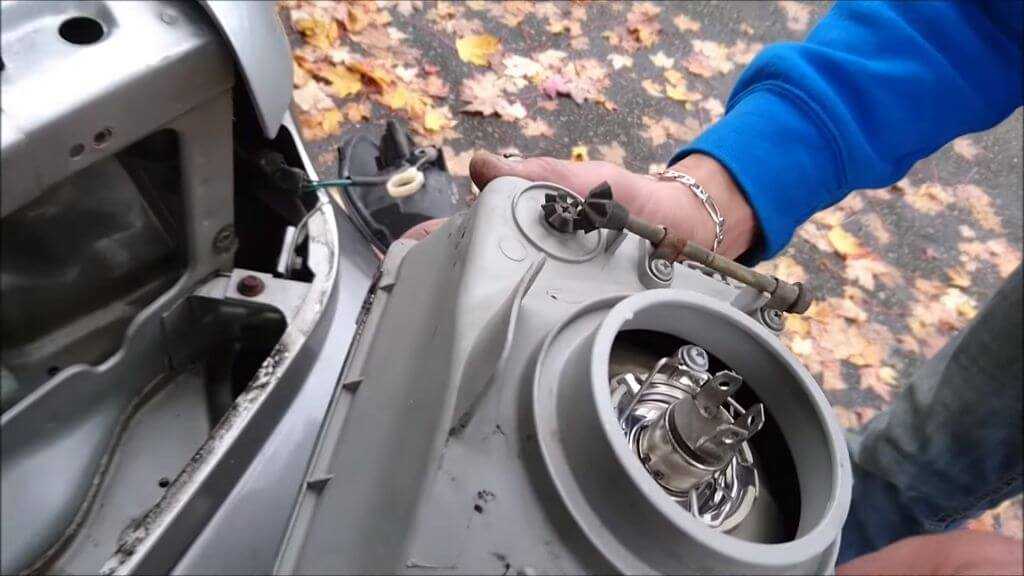

На обратной стороне корпуса фары имеется круглый защитный кожух, его необходимо отвинтить и снять. Правую фару автомобиля легче получить, для замены лампы не нужно снимать различные вложения. Сложнее попасть влево, необходимо отвинтить болты крепления блока с предохранителями и отодвинуть его в сторону или проявить должное мастерство при отвинчивании защитного кожуха.
После этого будет предоставлен доступ к лампочкам, отвечающим за ближний и дальний свет, а также к работе парковочных огней. Запасная лампа расположена прямо в центре открытого окна, на нее надет электрический башмак, который необходимо снять, потянув его с большой силой.

ОДНОВРЕМЕННОЕ ЛЮЧЕНИЕ БЛИЖНЕГО СВЕТА И ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ KIA RIO 3(РЕСТАЙЛ)

ОДНОВРЕМЕННОЕ ЛЮЧЕНИЕ БЛИЖНЕГО СВЕТА И ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ KIA RIO 3(РЕСТАЙЛ) Киа Рио .

Габариты и ближний свет фар.

Курс ускоренной самоподготовки для начинающих водителей: Запись на уроки.

Удалив блок, необходимо открыть пружинный зажим, который фиксирует лампу, которая открывается, нажимая ее двумя пальцами, а затем сдвиньте замок в сторону.
Затем сама лампа фары снимается с фары и устанавливается новая, тогда весь сборщик должен быть собран в обратном порядке.

Вынимая старый и устанавливая новую лампу, не принимайте их за галогенную основу: старый может лопнуть прямо в ваших руках, а новый будет гореть сразу после включения или чуть позже из-за оставленных жирных следов ,

Для замены необходимо использовать чистый и сухой материал ткани, который не оставляет ворсинок.

Регулировка светового выхода

После работы по замене ближнего света отрегулируйте свой поток, нарушение которого может привести к плохому освещению дороги или к слепоте водителя встречных транспортных средств. Лучше всего работать на специализированном стенде, который позволит вам правильно настроить ближний луч, не тратя много времени. Но вы также можете воспользоваться популярным методом саморегуляции среди отечественных автолюбителей.

Выполните этот метод в соответствии со следующими инструкциями:

Выберите ровную область с прямой стеной и почти вплотную поднимите автомобиль. После этого измеряется расстояние между крышкой платформы и серединой фары.
Соответствующий знак помещается на стену.
Затем вам нужно проехать пять метров и включить ближний луч, верхний край должен быть на отметке. Если есть несоответствие, отрегулируйте световой луч до полного выравнивания. Некоторые модели не предусматривают оснащение фар корректором, а поток регулируется болтами, закрепляющими блок освещения.

Таким образом, диапазон освещенности соседних фар достигается на расстоянии от 30 до 50 метров, а световой поток будет проходить параллельно поверхности дороги, не ослепляя встречных водителей.

Вывод

Замена лампы ближнего света на Kia Rio не представляет сложности. Самое главное здесь. показать должную точность в процессе работы и иметь необходимый инструмент. Главное. не использовать недорогие лампы, которые заменяются очень быстро, без обеспечения требуемой яркости освещения.

KIA Rio Синяя фурия › Бортжурнал › Замена ламп ближнего света и габаритов

Далее по списку что я незамедлительно решил поменять, это ближний/дальний свет и габариты на замену штатным.

Долго выбирал и прочитал множество статей на драйве у небезызвестных людей. Хотелось хорошее освещение и что-то ближе к белому свету, но как мне дали понять, что совместить это не всегда получается, потому что белый свет хуже освещает нежели жёлтый.

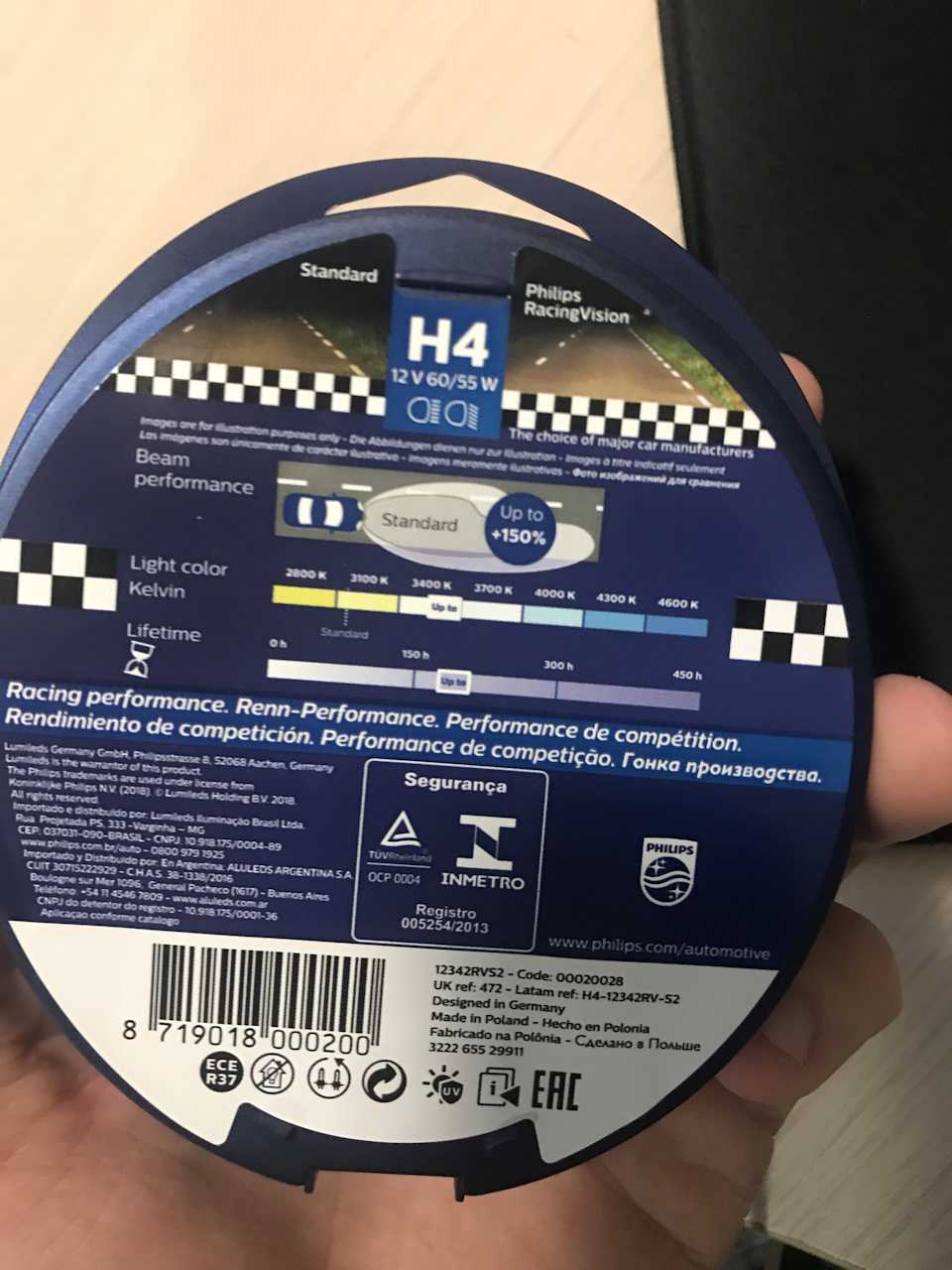

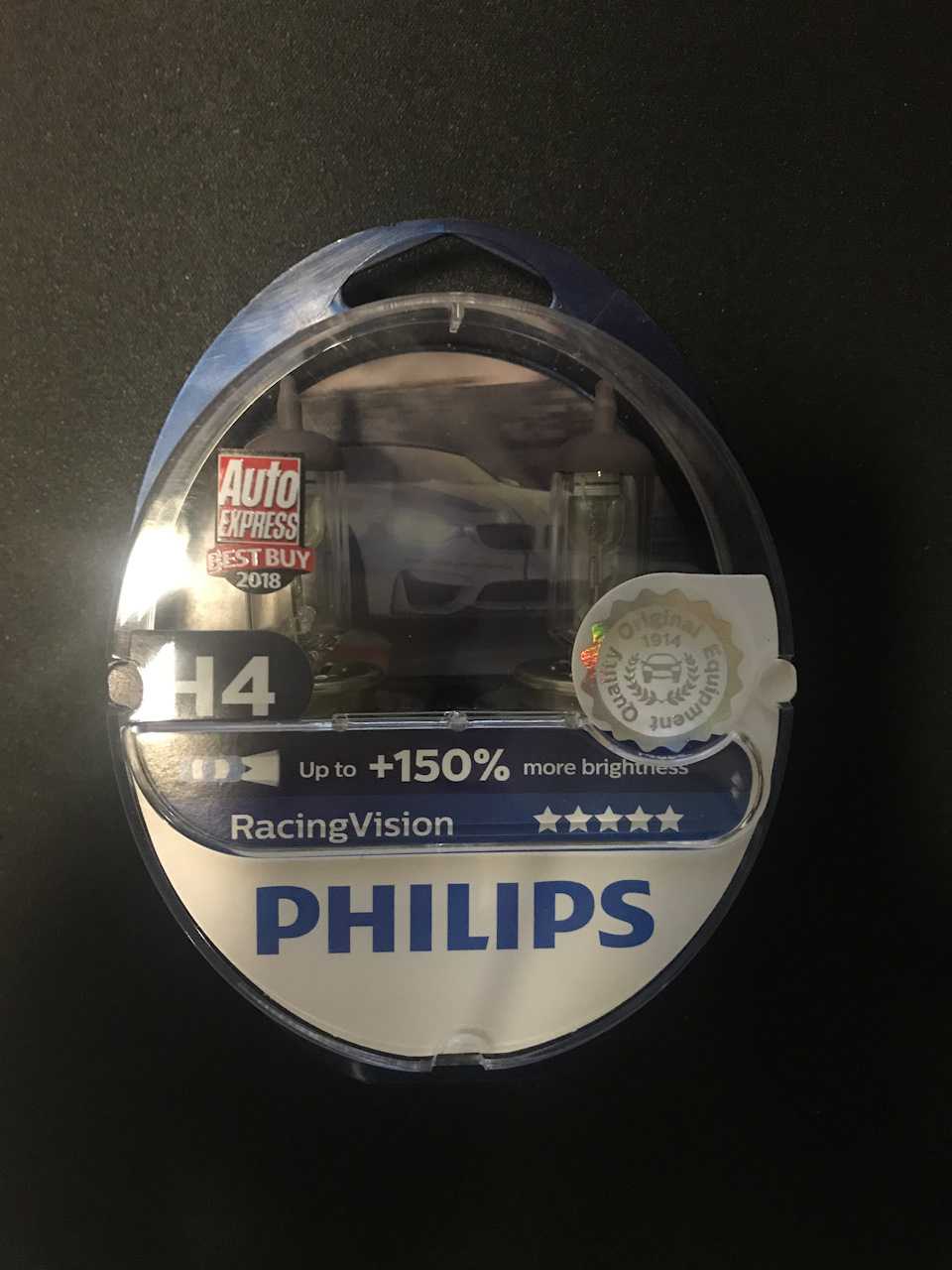

Итак, выбор пал на Philips Racing Vision +150% — заказывал на autodoc
артикул — 12342RVS2
цена — 1203₽
Температура данных ламп в районе 3500K

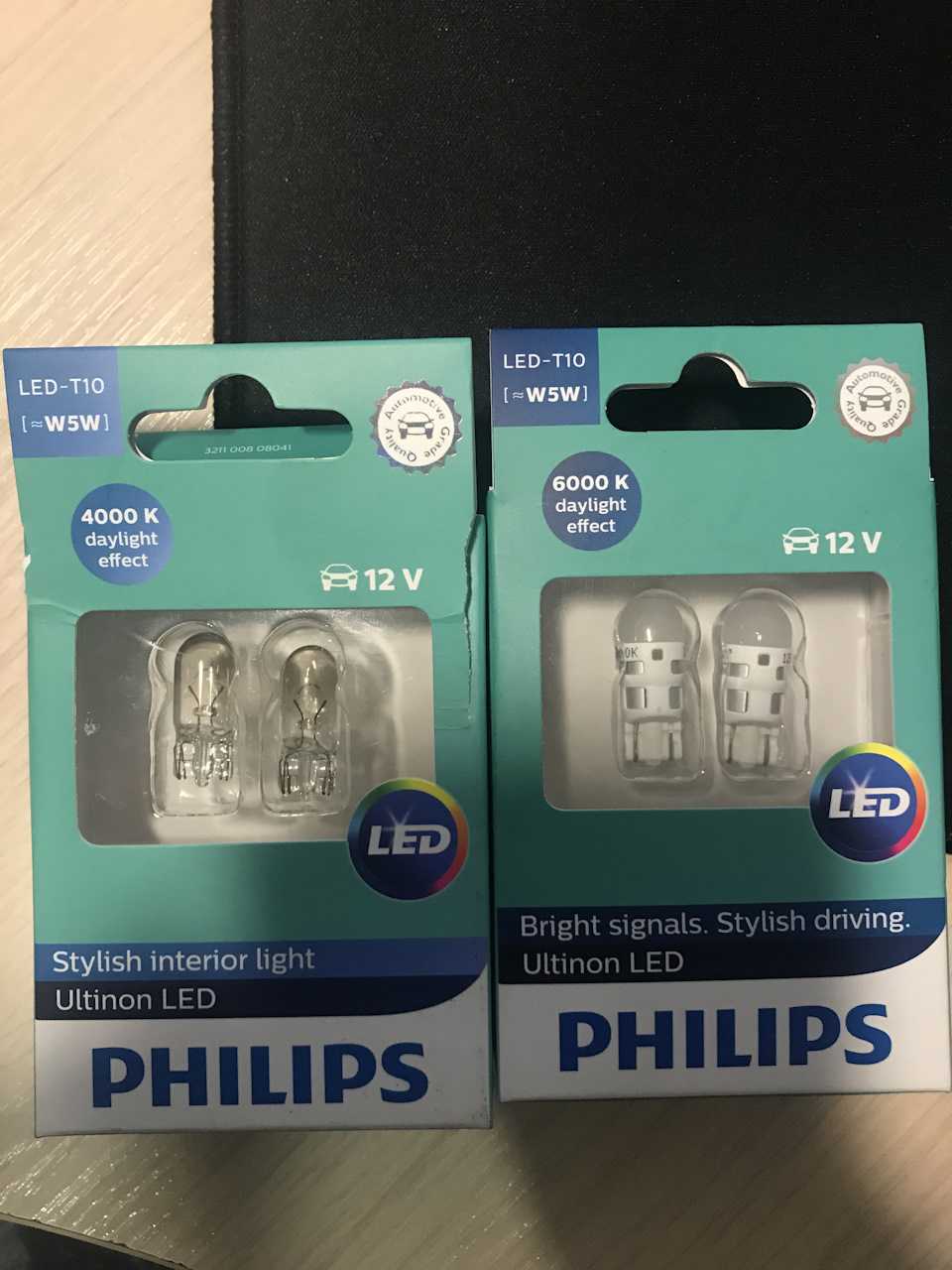

Вместе с ними же были заказаны светодиоды в габариты, брал 2 пары, выбор также пал на Philips Ultinon LED
Брал 2 разные температуры, дабы попасть в цвет ближнего, это 4000K и 6000K, заказывал также в autodoc
Артикул 4000К — 11961ULW4X2, цена — 409₽
Артикул 6000К — 11961ULWX2, цена — 410₽

Так вот, а теперь немного об эксплуатации.
По поводу ближнего/дальнего, после установки ламп я не то чтобы сильно расстроился, но ожидал более белый свет, но потом осознал, что свою работу они делают очень даже хорошо.
Ближний у них и правда желтит, а вот дальний очень даже белый свет. Ехать по трассе или лесистой местности не составляет труда и видно .

В целом, доволен и деньги свои оправдали! Возможно кто-то скажет, что они ни о чем или ещё че-то, но я даже спорить не буду))) у меня к сравнению были только штатные лампы. В будущем планирую опробовать небезызвестные мтф, они то уж точно с белым светом

Порядок выполнения коррекции светового потока

Для корректировки правильной направленности потока света головных фар необходимо.

Найти место с ровной площадкой и стеной.
Поставить автомобиль почти вплотную к стене.
Замерить расстояние от поверхности площадки до середины фары. Перенести его на стенку, в соответствующем месте. Пометить отметку хорошо видимым маркером или мелом.
Отъехать на 5 метров от стены. Включив ближний свет, проконтролировать, чтобы верхняя граница его отражения на стене совпадала с нанесенной отметкой.
При несовпадении кромки света с линией маркера, нужно добиться его вращением корректоров, предусмотренных в большинстве моделей Kia Rio. Если на фарах вашего авто нет корректоров, регулировку направленности светового потока выполняют путём ослабления (с установкой шайб) и подтяжки болтов крепления головной фары.

Добившись нужной регулировки, можно быть полностью уверенным, что на расстоянии до 50 метров впереди автомобиля поток света будет распространяться параллельно дорожному покрытию, что предотвратит ослепление встречных водителей. Таким образом, при перегорании на авто «Киа Рио» 2 или 3 ламп головного освещения, их можно достаточно просто заменить, отрегулировав направленность потока света, чтобы добиться идеального освещения дороги.

Локализация лампы ближнего света Киа Рио 2

Перед заменой лампы ближнего света Киа Рио 2, необходимо правильно локализировать местоположение лампы. Это позволит быстро и без проблем выполнить замену.

Для начала, убедитесь, что автомобиль выключен и ключи извлечены из замка зажигания. Выключите фары и переключите рычаг в положение, соответствующее ближнему свету.

Лампа ближнего света Киа Рио 2 находится в фаре переднего бампера. Чтобы ее найти, осмотрите передний бампер с боку, где находится фара. Вы увидите небольшую пластиковую крышку, закрытую на пружину. Именно за этой крышкой находится лампа ближнего света.

Чтобы открыть крышку, необходимо аккуратно оттянуть ее от фары. Используйте руку или плоскую отвертку для удаления крышки.

После того, как крышка снята, вы увидите лампу ближнего света. Ее можно легко вытащить, повернув против часовой стрелки и потянув на себя

Обратите внимание на фиксацию лампы, чтобы затем легко установить новую

Замена ламп в передней фаре Киа Рио-3

Замена лапочек в автомобиле это самое простое, что может выполнить самостоятельно даже автолюбитель новичок. По этому, в случае перегорания какой-либо лампочки, обращаться на СТО и платить за это не стоит. Лучше сэкономленные деньги потратьте на покупку качественных ламп.

Совет: лампочки в передних фарах следует менять парами, т.е. в случае перегорания одной, вторая исправная тоже подлежит замене. Это делается для того, чтобы свет обеих фар был одинаковым (новые лампочки всегда светят ярче). Кроме того, лампочки имеют одинаковый ресурс, поэтому в случае перегорания одной лампочки, существует высокая вероятность перегорания в ближайшее время второй.

Какие лампочки находятся в передней фаре

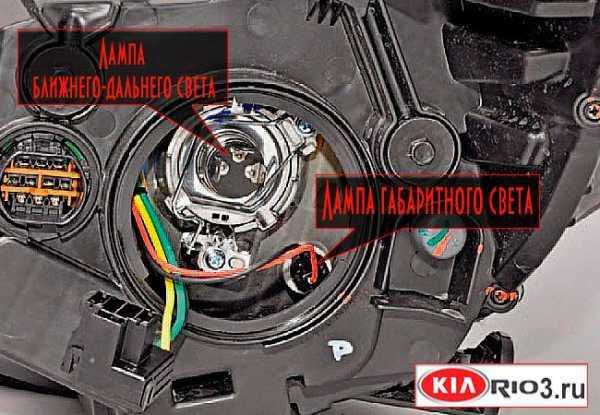

В передних блок-фарах Киа Рио-3 находятся лампочки головного света (ближний/дальний), габаритного света и указателя поворотов.

Маркировки лампочек:

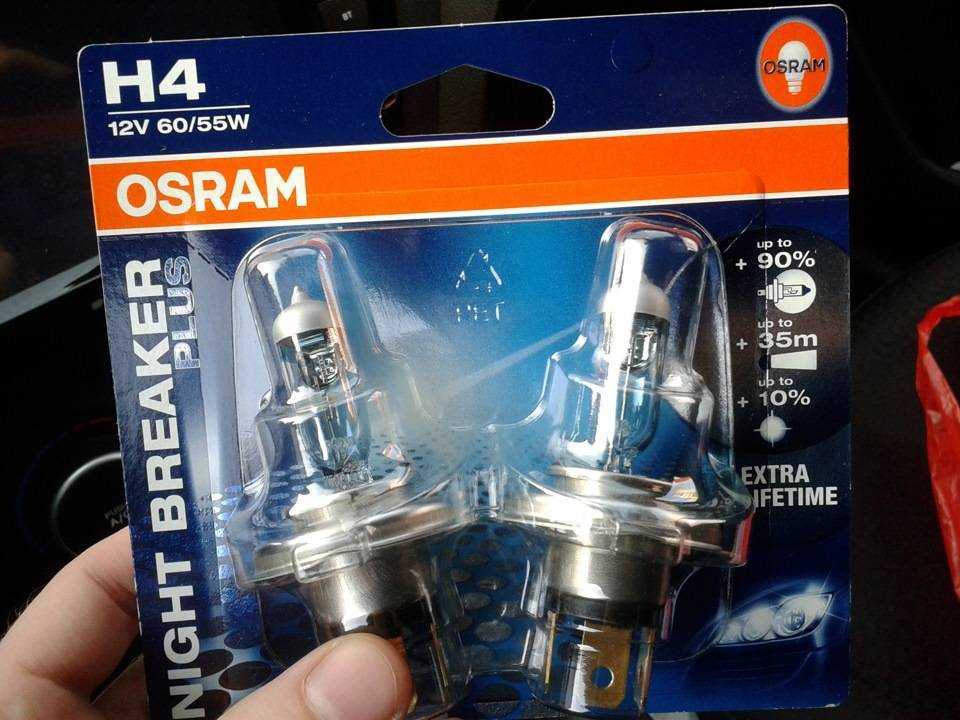

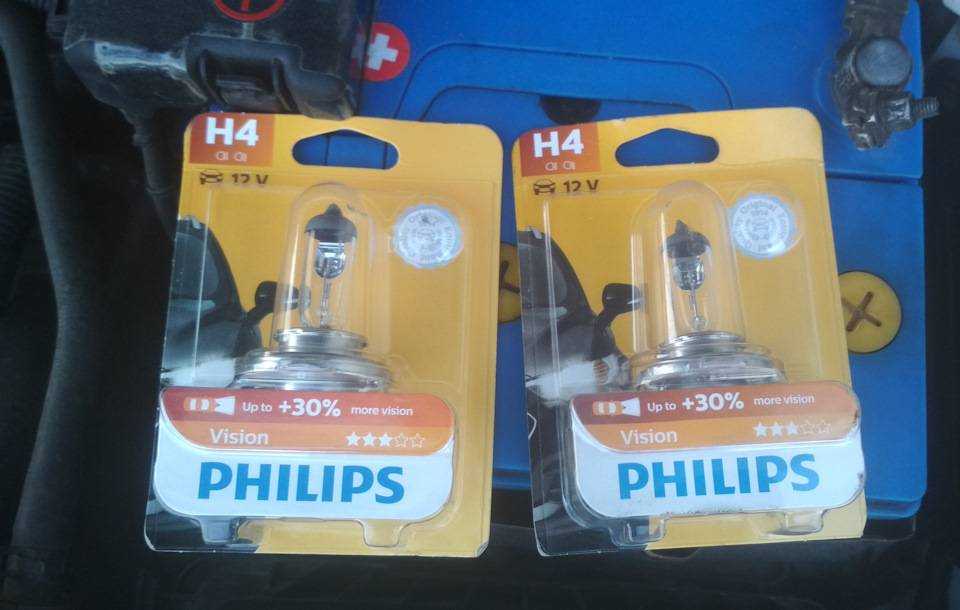

В качестве ламп головного света используются галогеновые лампочки с маркировкой Н4 и мощностью 55/60 Вт.

Справка: стандартный срок службы галогеновой лампы составляет 600 часов при условии оптимального напряжения в 13,2 В. Изменение напряжения в сторону увеличения сокращает срок службы лампочки, а в сторону уменьшения — увеличивает. Например, в случае увеличения напряжения на 5%, срок службы снижается на 40%, а при снижении на 5%, увеличивается на 60%. Будьте готовы к тому, что менять галогеновые лампы ближнего/дальнего света придется раз в несколько лет.

Лампочки габаритных огней — W5W 5Вт.
Лампочка указателя поворотов — PY21W 21Вт (в Киа-Рио-3 в передней фаре используется лампы указателя поворотов с окрашенным стеклом).

Замена лампы ближнего/дальнего света

Для того чтобы заменить галогеновую лампу головного света, выполните следующие действия:

Откройте капот.
Открутите защитную крышку, которая находится с обратной стороны фары (в правой фаре доступ к защитной крышке, а также к лампочкам удобнее, чем в левой. Поэтому для лучшего доступа можете открутить наружный блок предохранителей. Однако это необязательно, т.к., при определенной сноровке, лампочки вполне можно заменить и без этого.).

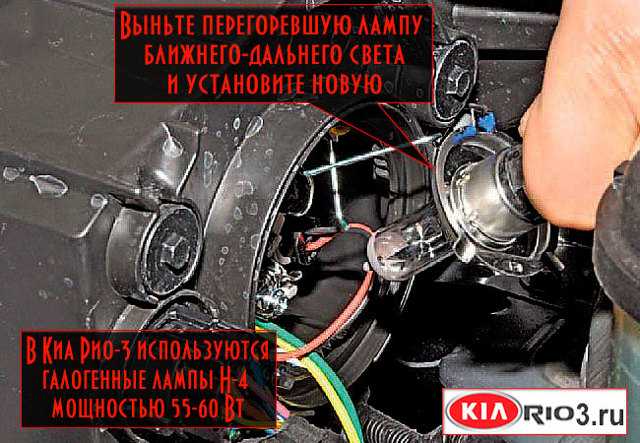

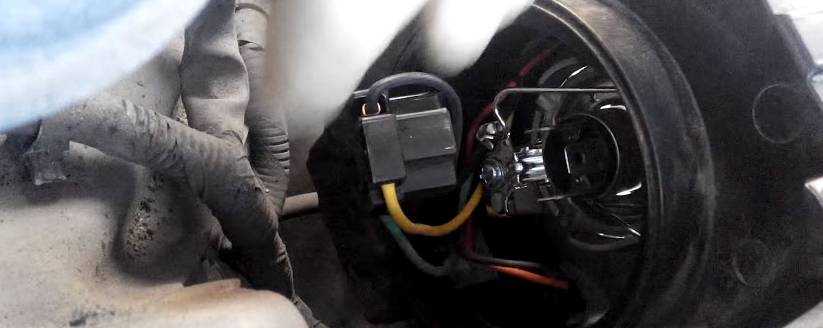

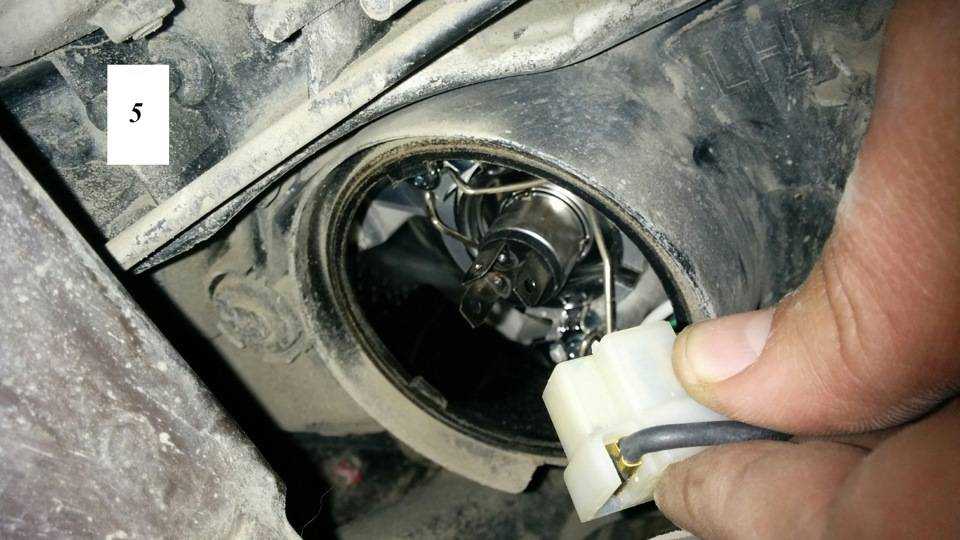

Лампа головного света в открывшемся окошке занимает центральное место и находится за колодкой питания. Поэтому следует отсоединить электропитание от лампы.

Лампочка зафиксирована на своем месте при помощи пружины-фиксатора, на которую следует нажать и вывести из зацепления.

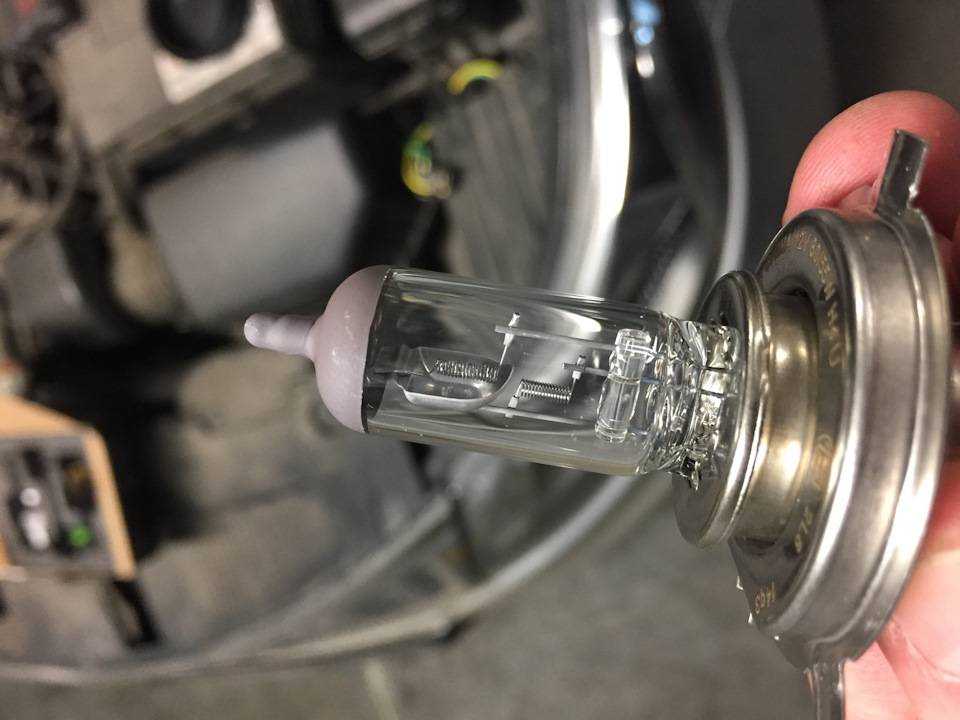

Достаньте лампу и установите на ее место новую.

Соберите все в обратной последовательности.

Совет: при установке новой галогеновой лампочки категорически запрещено притрагиваться к стеклу открытой кожей рук, т.к. в таком случае на ней останутся частички влаги, что при высоких температурах нагрева может привести к скорому перегоранию лампы.

Замена лампы габаритного света

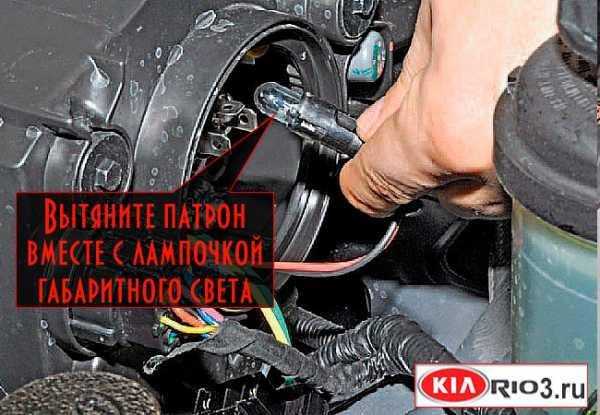

Лампа габаритного света Киа Рио-3 расположена поблизости лампочки ближнего света. Поэтому, сначала отверните защитную крышку.

Потяните за патрон «габаритной» лампочки и выньте их.

Выньте лампочку из патрона и установите новую.

Соберите в обратной последовательности.

Замена лампы указателя поворота

Лампа указателя поворота в передней фаре Киа Рио-3 находится отдельно от двух предыдущих ламп. И, замена выполняется еще проще:

Выкрутите патрон с лампой указателя поворота.

Чтобы выкрутить лампу из патрона, нажмите на нее и поверните против часовой стрелки.

Вкрутите в патрон новую лампу поворота.
Вкрутите патрон в блок-фару.

На этом замена всех ламп в передней фаре завершена!

Несколько советов при покупке автомобильных ламп:

Лучше покупать лампы известных брендов, например: Philips (бренд Narva), GE и OSRAM.
Не покупайте лампы с «улучшениями», т.к. их электрические характеристики могут не подходить к расчетным заводским для Киа Рио-3.
Не покупайте лампы с пометками: Offroad use only («Для внедорожного использования»), а также Not for use in Europe («Не использовать в Европе»). Подобные лампы нельзя устанавливать, потому, что они не сертифицированы по нормам ЕЭК ООН.
Не используйте для ближнего/дальнего света вместо галогеновых светодиодные лампы. Это связано с тем, что конструкция фары рассчитана на определенную высоту нити накаливания, что дает оптимальный световой поток. Светодиодная лампа подобного светового потока не обеспечит. Кроме того, фары со светодиодными лампами могут запотевать. Это связано с низкой температурой их нагрева.
Используйте для ближнего/дальнего света лампы с цветовой температурой 4000 и 6500 К (оптимальные параметры при которых глаза не устают).

Читайте другие наши публикации:

Будем благодарны, если нажмете на социальные кнопочки!!!

Замена лампочки фар Киа Рио: этапы выполнения работ и меры предосторожности

Детище корейского автопрома Kia Rio – это относительно новая марка машины, которая выпускается с 2000 года. Сегодня с конвейеров Kia Motors Corporation сходят уже модели второго (2005) и третьего (2011) поколения. Отличительной чертой каждой новой серии является изменённая конструкция фар. В каждом авто современного производства применяются около сотни световых элементов, и значительная их часть – для осветительной оптики. Поэтому будет совсем нелишним знать каждому владельцу машин «Киа Рио» 2 или 3, лампа какого типа установлена в фарах автомобиля, чтобы иметь возможность купить нужную для замены перегоревшей.

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

Реле обогрева заднего стекла
Реле противотуманных фар
Реле задних противотуманных фонарей
Реле габаритных огней
Реле дневных ходовых огней
Реле антиобледенителя ветрового стекла
Реле блокировки дверей
Реле разблокирования крышки багажника
Реле указателей поворота
Реле аварийной сигнализации
Реле электро стеклоподъемников
Реле охранной сигнализации
