Проблемы и поломки Киа Cоренто XM, бензин и дизель, автомат и механика

В этой статье рассмотрены наиболее часто встречающиеся поломки автомобиля Kia Sorento с заводским индексом XM, второго поколения. Здесь будут описаны неисправности полного привода (ПП), а также систем кузовной электроники, затронуты проблемы дизельного двигателя R 2.2.

Соренто 2 выходил с конвейеров с 2009 по 2014 годы. В 2013 модель претерпела незначительный рестайлинг. В наши дни XM заменена новой моделью UM.

Как до-рестайлинговая модель, так и после-, имеют слабое место в конструкции системы полного привода. Причем по статистике, полный привод чаще ломается именно на Соренто 2013 – 2014 годов выпуска.

Киа Соренто, не работает полный привод

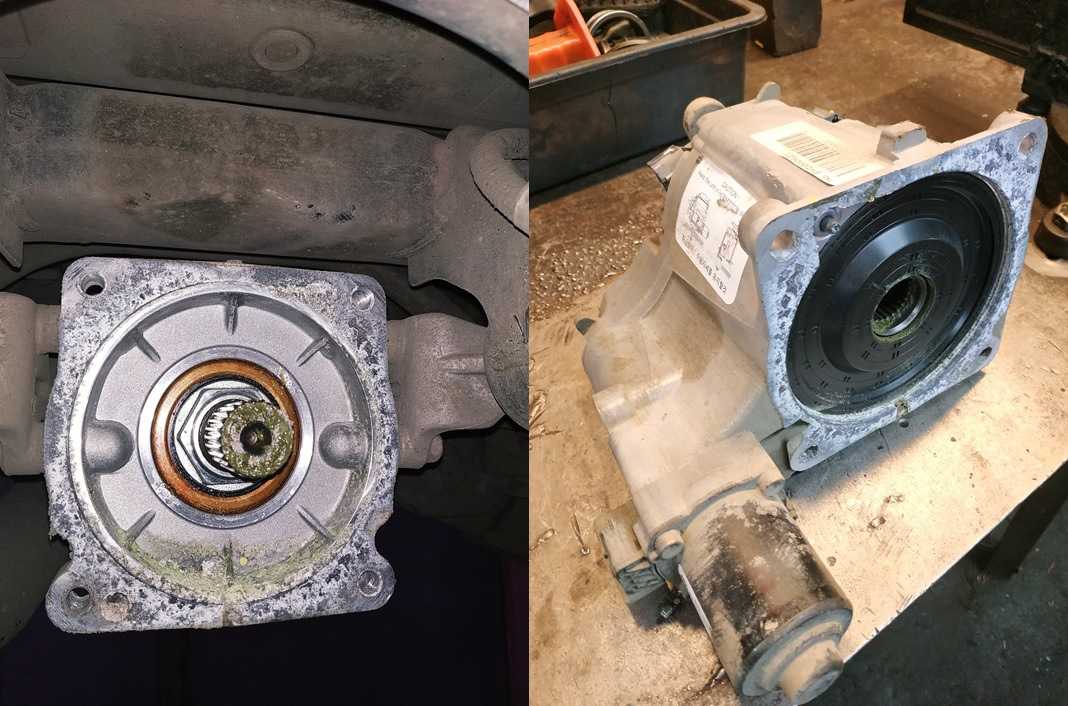

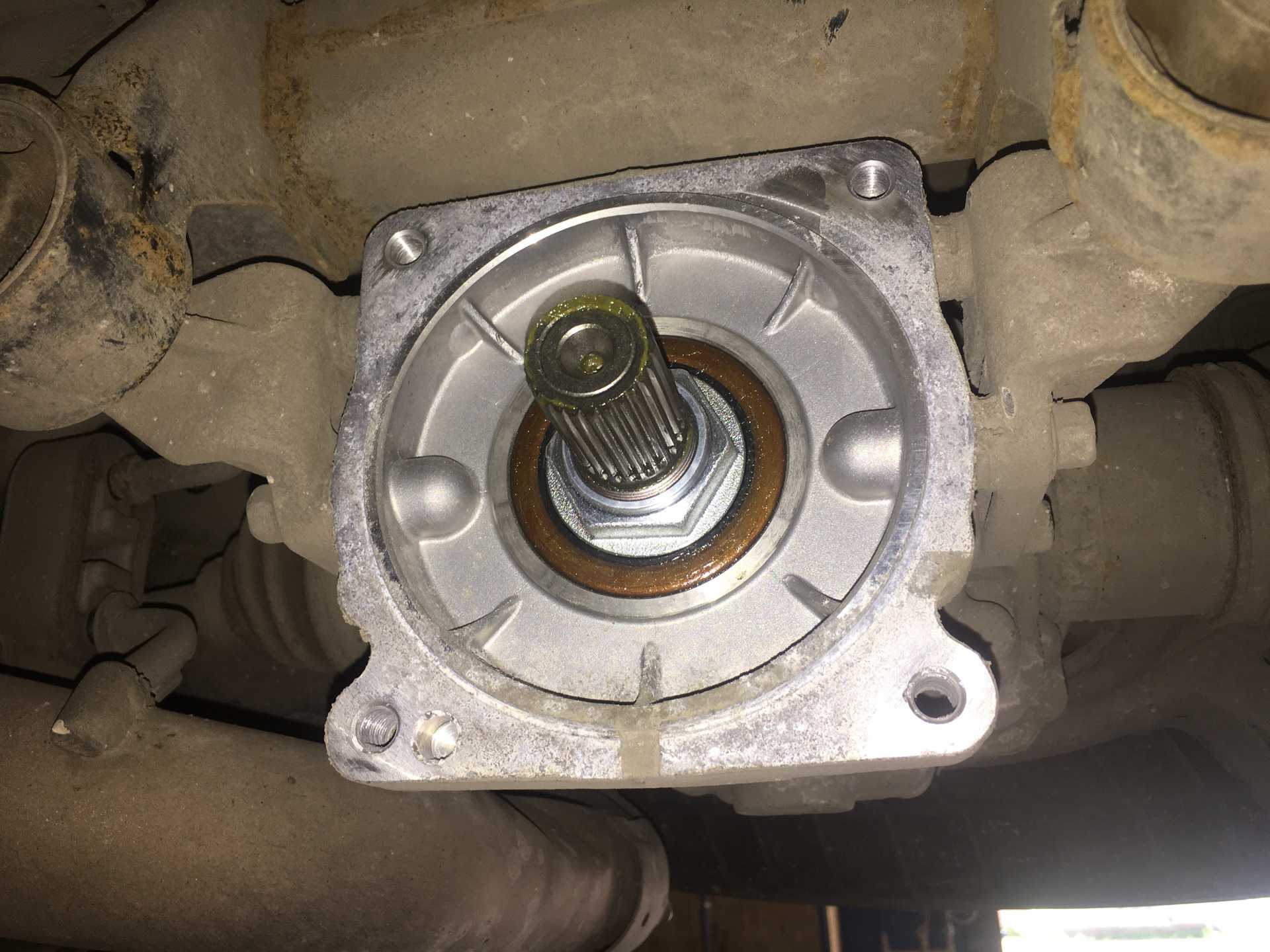

Самой частой проблемой является коррозия и полное выгнивание шлицевого соединения между раздаточной коробкой и дифференциалом коробки передач. Происходит это как на машинах с автоматом, так и с механикой. Для водителя проявляется это следующими симптомами: нет полного привода (не крутятся задние колеса), лампа неисправности ПП не горит, ошибок нет, карданный вал не вращается при вращении передних колес.

1: КОРПУС ГИДРОТРАНСФОРМАТОРА, 2: УЗЕЛ ДИФФЕРЕНЦИАЛА,3: КАРТЕР АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

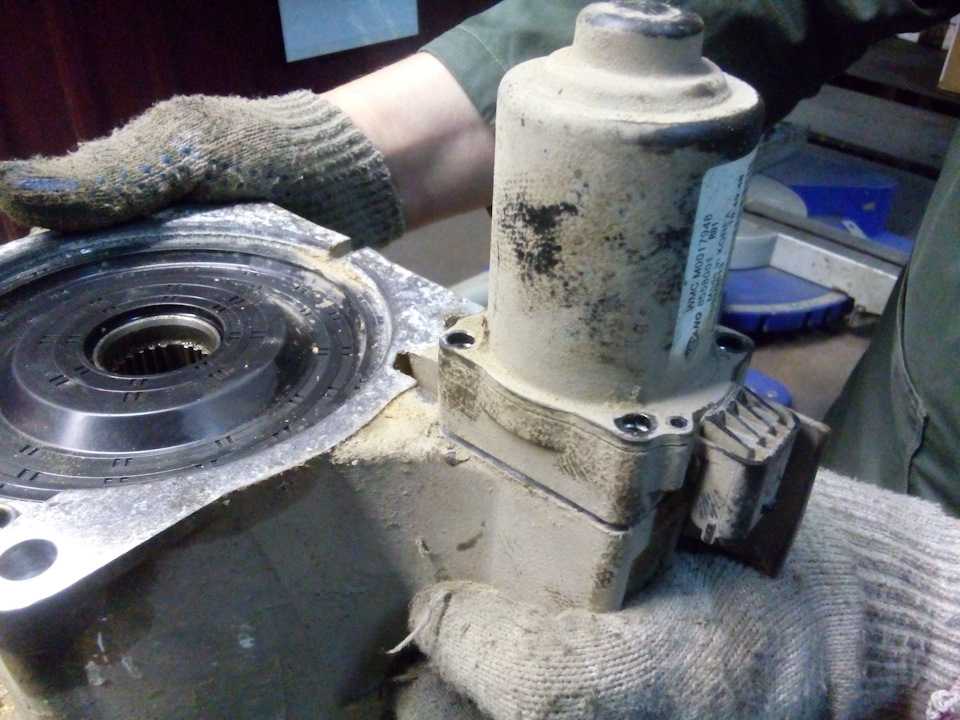

Если кардан не крутится, остается только убедится в том, придется ли менять раздаточную коробку. Для этого необходимо открутив её, отодвинуть (можно полностью не снимать) в сторону и осмотреть состояния шлицов на валу раздатки.

Замена раздаточной коробки в сборе на новую должна производиться в случае износа (A) свыше 50 % от ширины шлицевого зуба (B).

После того как куплены все необходимые для ремонта запасные части, можно приступать к снятию и разборке коробки передач (КПП). Ведь узел дифференциала, который придется заменить полностью в сборе (либо частично), находится внутри КПП.

Весь ремонт обычно занимает около 5-7 часов рабочего времени.

Элемент	Наименование детали	Двигатель	Номер детали
дифференциал	Узел дифференциала(поставляется без главной шестерни и болтов, но с напрессованными подшипниками и сателлитами)	R2.0, λ3.5 (MPI)	458303B250FFF
R2.2	458303B450FFF
Θ2.4 (MPI, GDI)	458303B850FFF
Болт приводной шестерни(количество болтов 12)	458333B000
Левый сальник дифференциала
Правый сальник дифференциала
Уплотнительное кольцо масляного насоса	R2.2, λ3.5	461583B000
θ2.4	461583B600
Цилиндрические резиновые уплотнители в АКПП	452623B100 (нужно заказывать 1шт)
452633B000 (нужно заказывать 4 шт.)
Раздаточная коробка	Коробка раздаточная в сборе	До 2013	λ3.5	473003B100FFF
θ2.4, R2.2	473003B200FFF
После 2013 (F/L)	θ3.5	473003B510FFF
θ2.4, R2.2	473003B600FFF
Пылезащитный кожух раздаточной коробки(Нужно заказывать, если не меняете раздаточную коробку в сборе)	4731839300
Сальник раздаточной коробки (внутренний)(Нужно заказывать, если не меняете раздаточную коробку в сборе)	4735239300

Ремонт или замена муфты полного привода, Соренто XM F/L

На рестайлинговых моделях, тех что выпускались в 2013-2014гг., часто выходит из строя муфта включения полного привода. Она представляет собой довольно простую конструкцию, состоящую из пакета фрикционов и насоса, который создает давление рабочей жидкости, для включения в зацепление этих фрикционов.

При поломки муфты появляется индикатор неисправности полного привода на панели приборов. Коды ошибок такие: P1831 Clutch Thermal Overstress Warning, P1832 Clutch Thermal Overstress Shutdown. При этом, кардан вращается при вращении передних колес, а на заднюю ось момент не передается.

Обычно проявляется эта проблема следующем образом: при активном использовании ПП происходит ощутимый удар в трансмиссию и полный привод пропадает. Причина поломки —разрыв заводского сварного шва на ступице пакета фрикционов. Сама ступица отдельной запасной частью не идет. Приходится менять муфту в сборе.

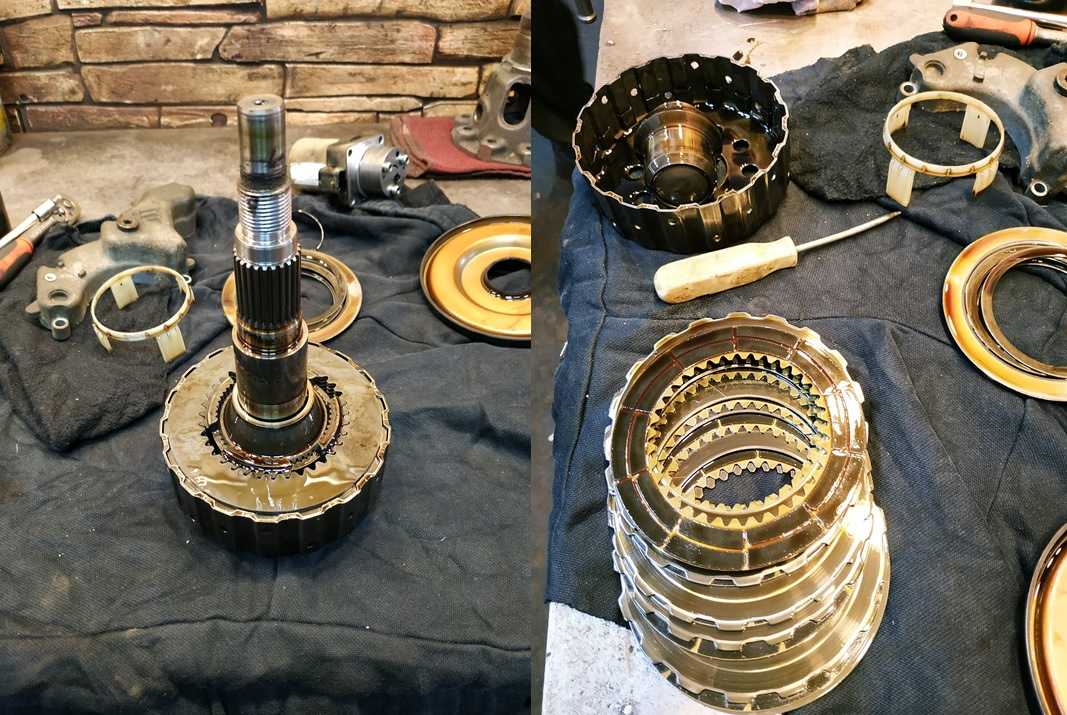

Благо, есть возможность ремонта. Причем ремонт этот не сложный. Нужно, сняв муфту, полностью разобрать её и заварить аргоном срезанный шов. В процессе разборки рекомендуется заменить рабочую жидкость муфты, а также два сальника муфты.

Номера ОЕ: жидкость — Ravenol TF-0870, сальник передний — аналог Corteco 20026696B.

Принцип работы муфты на Киа Соренто

Статья на драйв2.ру c подробным описанием ремонта.

Неисправность камеры заднего вида

На Соренто XM, независимо от года производства, выходит из строя камера заднего вида. Рано или поздно это случается на всех без исключения автомобилях.

Сначала видеосигнал с камеры может помутнеть, либо кратковременно пропадать и появляться. Далее, камера отказывает совсем.

Штатная (оригинальная) камера заднего вида на Киа Соренто стоит около 11 000 руб. Номер кат.: 95760-2P110

Почему полный привод Киа Соренто Прайм может не работать: распространенные проблемы и решения

Киа Соренто Прайм – это внедорожник с полным приводом, который обеспечивает отличную проходимость и управляемость в сложных дорожных условиях. Однако, иногда владельцы этой модели автомобиля могут столкнуться с проблемами связанными с неработающим полным приводом. Давайте рассмотрим некоторые из распространенных проблем и возможные решения.

1. Проблемы с электрической системой

Одной из основных причин, по которой полный привод может перестать работать, являются проблемы с электрической системой автомобиля. Неисправность в электрических цепях или датчиках может привести к отключению полного привода. Для устранения этой проблемы рекомендуется обратиться к специалисту по автомобилю для проведения диагностики электрической системы.

2. Проблемы с механической частью

Другой распространенной причиной неработающего полного привода может быть неисправность в механической части. Оборудование, отвечающее за передачу крутящего момента на задние и передние колеса, такие как дифференциалы или муфты соединения, могут выйти из строя. Для решения этой проблемы необходимо обратиться к квалифицированному автосервису для диагностики и ремонта механической части полного привода.

3. Недостаток масла в системе полного привода

Еще одной возможной причиной неработающего полного привода может быть недостаток масла в системе. Масло в системе полного привода не только смазывает и охлаждает детали, но и обеспечивает передачу мощности. Если уровень масла недостаточный или качество масла плохое, то полный привод может работать некорректно. Регулярная проверка уровня и качества масла, а также его замена в соответствии с рекомендациями производителя автомобиля поможет избежать проблем с полным приводом.

4. Блокировка полного привода

В некоторых случаях, полный привод может не работать из-за неправильного использования или блокировки

Если автомобиль оснащен системой блокировки дифференциала, то важно правильно активировать и деактивировать эту функцию в зависимости от условий дороги. Неправильное использование блокировки дифференциала может привести к поломке или неработоспособности полного привода

5. Проблемы с мощностью двигателя

Наконец, низкая мощность двигателя может также быть причиной неработающего полного привода. Если двигатель не может обеспечить достаточную мощность для передачи на все колеса, то полный привод может не активироваться или функционировать некорректно. В этом случае, рекомендуется обратиться к специалисту для оценки состояния двигателя и решения проблемы недостаточной мощности.

В заключение, полный привод Киа Соренто Прайм может не работать по разным причинам, включая проблемы с электрической или механической частью, недостаток масла, блокировку или недостаточность мощности двигателя. Решение проблемы может потребовать обращения к специалисту по автомобилю или квалифицированному автосервису для проведения диагностики и ремонта. Регулярное техническое обслуживание и правильное использование полного привода помогут избежать проблем и обеспечить надежную работу системы на длительное время.

Неисправность клапана EGR на дизельном Соренто XM

На машинах с дизельным силовым агрегатом, на пробеге около 100 000 и более может проявляться проблема с клапаном рециркуляции отработанных газов (EGR).

Этим клапаном комплектуются все современные дизельные моторы. Он нужен для снижения токсичности выхлопных газов, в частности, для уменьшения количества NOx в выхлопе турбированных двигателей.

ЕГР представляет собой электромагнитный клапан, с датчиком положения штока клапана. Стоит он в воздушном канале, соединяющем выпускной коллектор с впускным. EGR имеет охладитель, через который циркулирует охлаждающая жидкость, это нужно для охлаждения выхлопных газов, направляемых на дожиг во впускной коллектор и далее в цилиндр.

Причина выхода из строя клапана ЕГР — некачественное дизельное топливо. Он контактирует с выхлопом, сильно нагревается и закоксовывается из-за большого содержания сажи в отработанных газах. На больших пробегах шток клапана и тарелка просто залипают в саже, что является причиной появления кодов ошибок P0401, P0402, P0403, P0404.

Логика системы управления двигателем такова, что при появлении любой из этих ошибок, блок управления переходит в режим ограничения давления топлива. Автомобиль не развивает мощности, загорается лампа «Чек».

Сам EGR клапан стоит порядка 9000 рублей за оригинальный. Поэтому, прежде чем менять его на новый, имеет смысл почистить его. В 90% случаях это помогает.

Несмотря на видимую доступность установки, не всегда получается быстро снять клапан. Часто он закисает так, что его не сдвинуть с места.

После того как клапан снят, его необходимо отмочить в жидкости для промывки форсунок либо в керосине. С помощью химии легко удаляется весь нагар.

Если после чистки все равно появляются коды ошибок по EGR, возможно придется всё-таки клапан заменить. Каталожный номер
EGR клапана на Киа Соренто 2(XM) 28410-2F000.

Продолжение следует…

Теги:
Alex Sokolov

Новое поколение Kia Sorento не претендует на лавры «бескомпромиссного» внедорожника. Но, несмотря на то, что рама и механические блокировки ушли в прошлое, эффективный подключаемый полный привод по-прежнему остается сильной стороной кроссовера.

Главная задача полного привода в Kia Sorento – обеспечивать безопасность на мокрых и скользких покрытиях. И с этим он справляется отлично. Самой простой тест на эффективность срабатывания 4х4 – резкий старт с места на мокром покрытии. С мотором, у которого крутящий момент составляет 450 Нм, любой переднеприводный автомобиль при резком старте срывал бы ведущие колеса в скольжение. Но на Sorento такого не происходит. Ни при резком нажатии газа с места, ни на ходу, колеса практически не проскальзывают. Задний мост моментально подключается на помощь к переднему и «отталкивается» от дороги, даже самой скользкой, очень уверенно. При этом машина еще и слушается руля.

Разбираемся, как устроен полный привод Kia Sorento

Другой пример – поворот по дуге на скорости, опять же, на мокром асфальте. В этом случае система не крутит внутреннее колесо, распределяя крутящий момент на все остальные. И машина словно ввинчивается в поворот, делая маневр безопасным. Водитель при этом чувствует, что массивный кроссовер послушно входит в поворот, как это бы сделал легковой спортивный хэтчбек. Кажется, что ты сам такой мастер. Ан нет, полный привод и умная электроника, незаметно вмешавшись, кое-что сделала за «мастера».

Ну и последний экзамен – на мокрой раскисшей грунтовке.

Блокируем распределение крутящего момента между осями в пропорции 50:50 нажатием кнопки под рычагом АКП и «на старт»! На панели загорается индикатор блокировки и мы (по данным официального дистрибьютора «ФАЛЬКОН-АВТО» система работает на скоростях до 40 км/ч) двигаемся вперед. Если какое-то колесо теряет сцепление с грунтом, после минимальной пробуксовки оно затормаживается, пока остальные помогают выехать машине из этой ситуации. Таким образом, автомобиль проезжает несколько сот метров, пока не выедет на более устойчивое покрытие. Долго ехать по раскисшей грязи не стоит – муфта перегреется и придется бежать за трактором. Несмотря на то, что Kia Sorento – SUV, пытаться покорять тяжелое бездорожье не стоит.

Таким образом, полный привод Sorento отлично помогает справиться с мокрой дорогой, дает водителю уверенность в поворотах и не подводит при проезде небольших препятствий без твердого покрытия. Именно этого ждут от современного SUV потребители, которые в основном ездят по дорогам общего пользования, невзирая на их качество и погодные условия за бортом.

Ремонт полного привода KIA Sorento

Замена дифференциала в сборе производится со снятием подрамника, АКПП, раздаточной коробки передач, а также приводов правой и левой оси. Трансмиссия разбирается или, иначе говоря, располовинивается. Так что, если владелец ощущает проблемы с автоматом, то одновременно можно провести плановый или профилактический ремонт АКПП. Что касается решения основной проблемы, то помимо дифференциала в ремкомплект дополнительно входят отражатель, сальники и два подшипника чашки дифференциала. В ходе сборки все шлицевые соединения мастера МФЦ LFA обрабатывают специальной смазкой. В ходе эксплуатации при изношенном сальнике привода заводская начисто вымывается, что и приводит к вышеуказанным повреждениям. Обязательной процедурой является полная замена масла и маслянного фильтра, который в коробках A6MF2 и их производных находятся внутри корпуса.

Кузов и внешний вид

Придираться к кузову Kia Sorento Prime сложно. Даже сквозь года и десятки тысяч километров внешний вид у кроссовера остаётся вполне свежим и одновременно крутым. Сколы, конечно же образуются, особенно у трассовых машин, да и коррозия в местах повреждений через пару месяцев начинает покрываться рыжей пленкой, но дальше этого дело не заходит, если не было серьезных деформаций металла, то есть ДТП.

Хром со временем покидает решетку радиатора и другие декоративные элементы. Это закономерно. Даже представители премиум-сегмента грешат тем же. Что уж хотите от Kia?

Запотевание фар у Sorento Prime за неисправность принимать не стоит, хоть и выглядит это всё некрасиво. Дилеры порой меняют их по гарантии, правда гарантий того, что рецидива не случится, никаких.

Конструкция полного привода Kia Sorento

Киа Соренто реализован в двух версиях – передне- и полноприводной.

Причем последняя выпускаются в двух модификациях – с бензиновым или дизельным мотором. В любом случае полный привод Киа Соренто ХМ (распределение крутящего момента) управляется электронным блоком, который расположен под облицовкой передней панели слева. Этот БУ анализирует:

• поступающие сигналы о текущей нагрузке на мотор (от датчика расположения дроссельной заслонки),
• углы поворотов колёс,
• частоту их вращения,
• сообщения антиблокировочной системы.

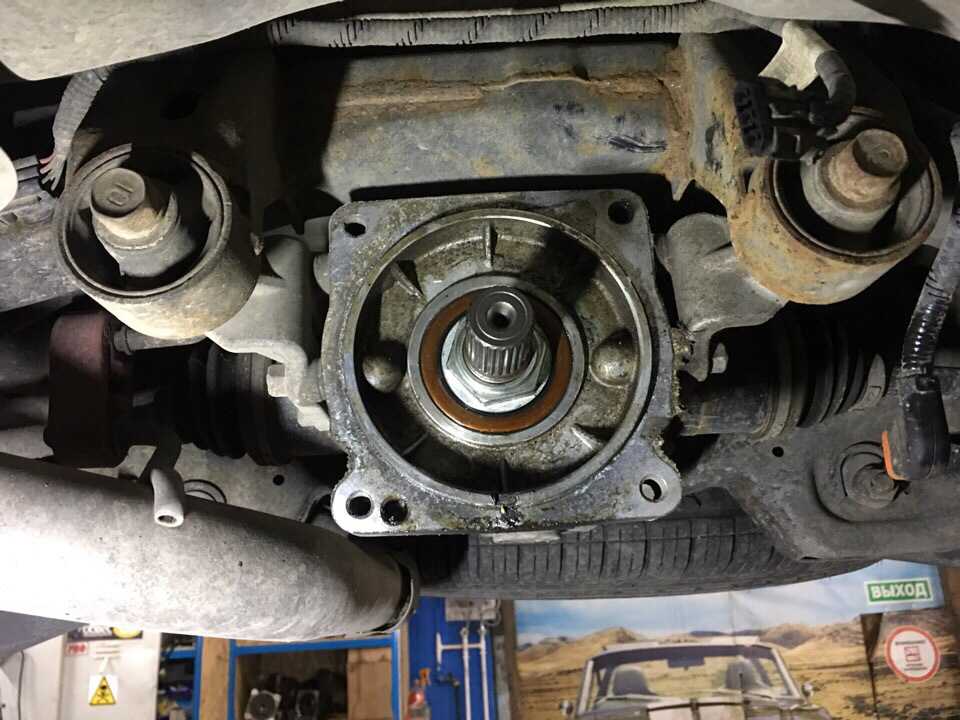

На оси сзади, перед ее дифференциалом, стоит электромагнитная муфта, которая служит для подключения заднего привода, и которая иногда требует ремонта.

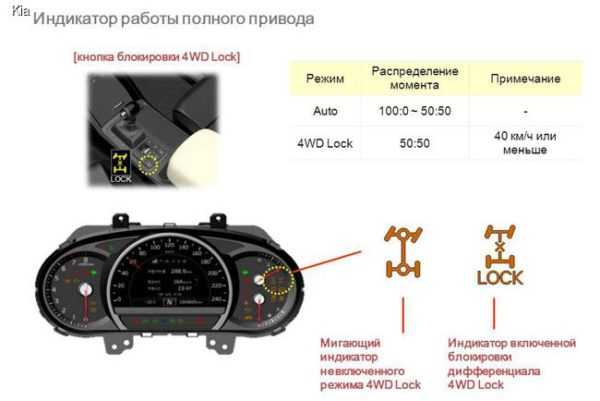

Полный привод Kia Sorento XM функционирует в двух режимах: блокировочном и автоматическом. В последнем случае задний мост подключается исключительно по сигналу ЭБУ. Без этого кроссовер работает в формате переднеприводного авто.

Блокировочный же режим активируется в Kia Sorento вручную. Для этого есть кнопка на панели слева от руля либо на центральном тоннеле возле рычага коробки передач. Когда полный привод включен, на панели приборов горит соответствующая оранжевая лампочка.

Блокировочный режим работает на малой скорости, 0-40 км/час, и он предполагает передачу половины крутящего момента на колесную пару сзади. При разгоне, когда скорость достигает 30 км/час, задний мост начинает автоматически отключаться. Когда же Киа Соренто тормозит, то после падения скорости до 40 км/час автоматически включается перенос крутящ. момента на ось сзади. Процесс нарастает, пока задний мост не подключится полностью.

Деактивировать блокировочный режим в Kia Sorento можно нажатием на соответствующую кнопку повторно. Кстати, рядом с оранжевой лампочкой принудительной блокировки на торпедо расположен красный мигающий сигнализатор неблагополучия полного привода, который однозначно подскажет, когда в приводе понадобится ремонт.

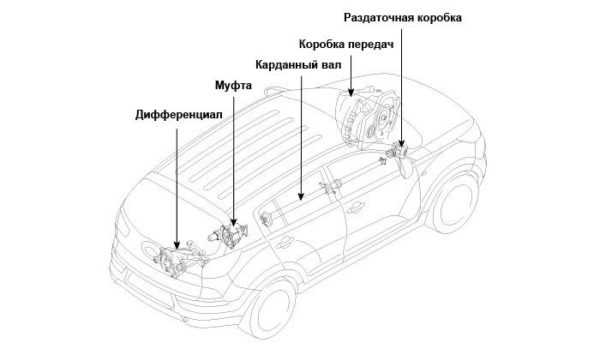

Узлы полноприводной трансмиссии

У Киа Соренто ХМ с полным приводом т.н. 4WD-система включает такие узлы:

• электромагнитную муфту,
• карданный вал,
• раздаточную коробку.

Раздатка прикреплена в коробке передач к картеру, а состоит она из двух гипоидных шестеренок конической формы. В раздаточной коробке нет межосевого дифференциала, функция распределения крутящего момента возложена на электромагнитную муфту. Она соединена с задним дифференциалом, и на ее вал передается вращение карданного вала внутри раздаточной коробки. Задача ЭБУ – вычислить, какой крутящий момент нужно передать назад и насколько заблокировать передатчик в соответствии с этим.

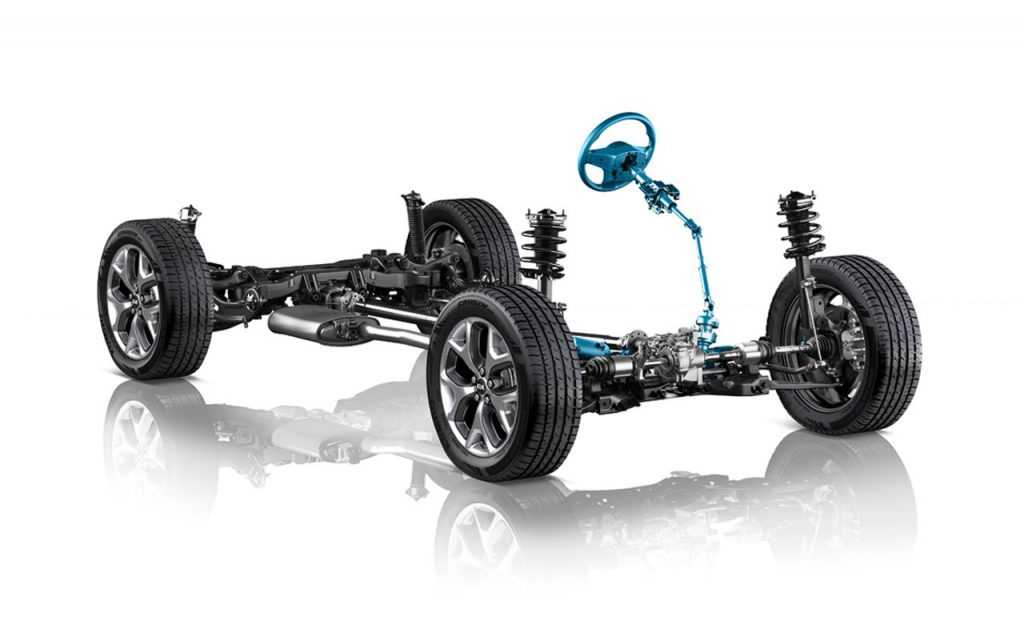

Ходовая часть

Определённые изменения произошли и в ходовой части автомобиля. Нет, никаких значительных перемен – как и прежде, передняя подвеска – независимая пружинная, конструкции МакФерсона, со стабилизатором устойчивости. Задняя – многорычажная независимая конструкция, также оснащённая стабилизатором. Однако показатели подвески удалось значительно доработать, установив новые детали

Обновлённый кроссовер получил новые пружины, подрамники иной конструкции, а также, что наиболее важно, амортизаторы с возможностью изменения степени жесткости. Все это сделало автомобиль более собранным, улучшило управляемость на дороге и вне ее, но несколько ухудшило плавность хода

Автомобиль выпускается с двумя вариантами привода. Возможен выбор между переднеприводнымиверсиями, либо полноприводными. Передний привод предназначен, прежде всего, для поставок в США и, в меньшей степени – в Западную Европу. В нашу официально поставляются только полноприводные версии KIA Sorentо.

Полный привод – подключаемый. В обычной дорожной ситуации, в городе или на трассе, ведущими являются передние колеса. Но в случае выезда на грунтовку, когда передние колеса начинают пробуксовывать, автоматически подключается задний мост. При этом автомобиль, даром, что паркетник, обладает возможностями «настоящего» внедорожника». Работающая в паре с электромагнитной муфтой электронная система по умолчанию распределяет крутящий момент в пропорции, необходимой для нормального, без пробуксовок, движения. Работает она так.

Электронная система постоянно сопоставляет скорость вращения передних и задних колес. Если скорость вращения передних колес начинает значительно превосходить скорость задних – значит, происходит пробуксовка. В таком случае блок управление дает электромеханической муфте команду на подключение заднего моста, причем момент распределяется ровно настолько, чтобы исключить пробуксовку – не больше и не меньше. Как только скорость вращения передних колес сигнализирует системе управления приводом, что пробуксовка закончилась, происходит автоматическое переключение на передний привод. При необходимости на задний мост может быть передано до 50% момента, что, в купе с достаточно большим дорожным просветом, приближает характеристики этого кроссовера к возможностям «настоящих» внедорожников.

Видимо, чувствуется родословная – первая серия модели имела абсолютно внедорожный кузов.

Впрочем, не стоит забывать, что рамы KIA Sorento лишился достаточно давно.

Можно воспользоваться также системой, активирующей режим Lock Mode. Электроника не может выбрать такой режим работы муфты, его обязательно должен включить водитель. Этот режим предназначен для преодоления наиболее сложных участков пути, когда обычная система управления не справляется. Если активирован ЛОК МОД, на скорости до 10 км/ч задний привод жестко блокируется, и на него передается до 55 % крутящего момента. При этом между задними колесами момент распределяется поровну, для чего используется специальная многодисковая муфта. Чем быстрее движется автомобиль, тем больше момента распределяется на переднюю ось. На скорости свыше 30 км/ч муфта задних колес перестает действовать наподобие заблокированного дифференциала, а на скорости свыше 40 км/ч режим автоматически отключается. Впрочем, стоит водителю снизить скорость до 40км/ч – и режим Lock Mode включится вновь.

Таким образом, присущие ходовой части киа соренто технические характеристики делают этот автомобиль весьма удобным для эксплуатации в пригороде и сельской местности.

Тормоза, и передние, и задние, дисковые. При этом задние тормоза оснащены вентиляцией вне зависимости от исполнения автомобиля, а передние вентилируемые не предусмотрены даже в самых дорогих, люкс-версиях.

Неисправность камеры заднего вида

На Соренто XM, независимо от года производства, выходит из строя камера заднего вида. Рано или поздно это случается на всех без исключения автомобилях.

Сначала видеосигнал с камеры может помутнеть, либо кратковременно пропадать и появляться. Далее, камера отказывает совсем.

Причина – попадание влаги и окисление контактов печатной платы камеры. Если неисправность только начала проявляться, есть шанс восстановить работу камеры, разобрав её и почистив контакты от окисла. Чтобы снять камеру придется снять облицовку двери багажника, а если это автомобиль после 2013 года — то и наружную пластиковую накладку.

Штатная (оригинальная) камера заднего вида на Киа Соренто стоит около 11 000 руб. Номер кат.: 95760-2P110

Замена камеры заднего вида на Соренто

1. Используя съёмник для пластика или плоскую отвертку, снять верхнюю накладку (В). Она крепиться на пластиковых андапках (клипсах)
2. Открутив два винта по бокам, снять накладки (С).
3. Вытащив крышки болтов крепления, открутить ручку (D).
4. Открутив все винты крепления, потянуть сильно на себя большую накладку двери багажника (А).
5. Открутить 6 гаек крепления накладки наружной (А).
6. Открутить два винта крепления камеры заднего вида (А).

Так как оригинальная камера очень дорогая, часто её меняют на аналогичную универсальную китайскую. Единственная проблема в этом то, что универсальные камеры обычно требуют напряжение питания 12 В, в то время как оригинальная подключается от 5 В. Можно взять плюс питания от разъёма фонарей заднего хода, а провода видеосигнала припаять к штатным проводам.

Распиновка разъёма камеры заднего вида, Киа Соренто

Полный привод в Kia Sorento Prime на основе муфты Dynamax (постоянный или подключаемый?!)

Судя по большому кол-ву вопросов, мало кто знает как на самом деле работает полный привод в Prime.Решил написать статейку, как на самом деле работает у нас муфта.

Не секрет, что на Prime стоит муфта фирмы Magna Powertrain под названием AWD Dynamax, но что же это за зверь?!В основе данной муфты лежит, хорошо известная по концерну VAG муфта Haldex 4 поколения.Принцип действия — передача крутящего момента с помощью пакета фрикционных дисков путем повышения давления в системе мощным электрическим насосом. Передаваемый крутящий момент корректируется блоком управления полного привода с помощью подачи сигнала на клапан управления замыкания муфты.Разность скоростей вращения колёс передней и задней осей не является условием включения муфты полного привода.

Блок управления полного привода получает информацию по CAN шине от датчиков: поперечного ускорения, продольного ускорения, рысканья автомобиля, оборотов двигателя, положения педали акселератора, частоты вращения колес, выключателя стоп-сигнала и угла поворота рулевого колеса.Фактически, главный сигнал на блокировку муфты поступает от педали газа. Например, при ускорениях муфта превентивно блокируется не дожидаясь пробуксовки колес. Работу муфты хорошо заметно при прохождении поворотов под тягой — совершенно явно ощущается как тяга на задней оси доворачивает машину в поворот. Таким образом муфта работает всегда, независимо от вашего стиля вождения.

Еще одно важное замечание — в случае вмешательства ABS и/или ESP муфта на предыдущих версия Kia всегда полностью размыкалась, теперь же при работе ABS муфта размыкается, а при вмешательстве ESP муфта может быть замкнута. Что же это нам дает в итоге:

Что же это нам дает в итоге:

У нас стоит одной из самых совершенных систем ПОДКЛЮЧАЕМОГО полного привода представленных в мире на текущий момент. Её конструкция очень проста и надежна, а главное преимущество по сравнению с другими системами подключаемого полного привода заключается в том, что разность скоростей вращения колес на передней и задней оси не является условием включения муфты. Электроника превентивно блокирует муфту в соответствии с дорожной обстановкой, так как в системе практически всегда есть небольшое давление в гидросистеме, которое обеспечивает 5-10% предварительной блокировки муфты.При этом следует понимать, что передаваемый на оси крутящий момент может распределяться в пределах от 100:0 (весь момент подается только на переднюю ось) до 50:50 (крутящий момент распределяется на переднюю и заднюю оси поровну). Это означает, что на заднюю ось невозможно подать больший крутящий момент, чем на переднюю.Кнопка Lock у нас жестко распределяет момент между передней и задней осью момент в пропорциях 50 на 50.

К недостаткам системы можно отнести фактическое отсутствие центрального дифференциала, и следовательно тот факт, что конструктивно задние колеса не могут иметь большую скорость вращения, чем передние.

По техническим характеристикам муфта Dynomax может держать до 1000Н-m
