Рулевой механизм hyundai

Замена только пыльника

Пыльник рулевого наконечника предотвращает попадание грязи и влаги в деталь. Он представляет собой защитный чехол, изготавливаемый из резины, силикона или пластика. Если пыльник потрескался, то рано или поздно и сам наконечник или палец рулевой тяги выйдет из строя.

Первоначальные действия по замене пыльника полностью соответствуют усилиям, которые необходимы для замены всего наконечника.

С помощью домкрата поднимается колесо, автомобиль устанавливается на подставку, после чего колесо снимается.
Затем крепление наконечника промазывается WD-40. Далее с помощью съемника наконечник демонтируется.
Нужно поддеть пыльник отверткой и с помощью круговых движений снять его с пальца рулевой тяги.
Затем монтируется новый пыльник. Предварительно нужно смазать крепление пальца наконечника смазкой. Затем сверху на пыльник нужно установить отвертку, а затем с помощью легких ударов молотка насадить пыльник на палец

Делать это нужно осторожно, чтобы не повредить резину пыльника.
После установки пыльника устанавливается рулевой наконечник. Делать это нужно в обратной последовательности

Сначала вставляется наконечник, а затем коронная гайка крепления наконечника закручивается с помощью торцевого ключа.

Как видно, заменить наконечники или пыльник можно и самолично. Однако после этого все же потребуется обязательно посетить автосервис. Сделать это придется для регулировки схода-развала колес. В этом случае не стоит надеяться на выставленные метки — без профессиональной помощи специалистов велик риск повредить резину автомобиля при последующей эксплуатации.

Указания по поиску неисправностей

Признак неисправности	Проверяемый элемент	Пояснения	Рекомендации
Повышенный шум электродвигателя	Электродвигатель	Явное или неявное повреждение. При использовании поврежденных (при падении) деталей автомобиль может уводить в сторону. Прецизионные детали электродвигателя и ЭБУ чувствительны к вибрации и ударам. Внезапное повреждение может быть вызвано перегрузкой	Не используйте ЭУРУ, подвергшийся удару. Не допускайте перегрузки узлов усилителя
Неисправность электрических цепей (дефекты пайки, повреждение печатной платы, повреждение прецизионных деталей)	Электронный блок управления	То же	Не используйте ЭУРУ, подвергшийся удару
Недостаточное усилие поворота	Датчик крутящего момента рулевого колеса	Перегрузка на входном валу может вызвать нарушение работы датчика крутящего момента рулевого колеса	Не допускайте ударов по соединительным деталям (при установке и затяжке). Снимайте рулевое колесо с помощью специального приспособления (не допускайте ударов по нему). Не используйте детали, подвергшиеся удару
Недостаточное усилие поворота (неодинаковое усилие при левом и правом повороте)	Вал		Не используйте ЭУРУ, подвергшийся удару
Усилитель рулевого управления не работает	Проводка	Нарушение соединения между разъемами и проводами	Проверьте проводку
Отклонение усилия поворота от нормы Из-за нарушения работы электродвигателя или ЭУРУ	Электродвигатель и ЭУРУ	В нормальных условиях усилитель водонепроницаем. Попадание даже небольшого количества влаги может вызвать нарушение работы прецизионных деталей	При хранении поддерживайте нормальную температуру и влажность. Не допускайте попадания автомобиля в воду

Насос гидроусилителя рулевого управления

Насос гидроусилителя: 1 – вал насоса с приводным шкивом; 2 – кольцо; 3 – детали штуцера; 4 – ротор; 5 – стопорный штифт; 6 – болты крепления; 7 – крышка; 8 – прокладка; 9 – кулачковое кольцо; 10 – лопатки; 11 – крышка; 12 – корпус насоса; 13 – всасывающий патрубок; 14 – болты крепления всасывающего патрубка

Насос гидроусилителя показан на рисунке. Он обеспечивает давление и циркуляцию рабочей жидкости в системе. На автомобилях Hyundai Getz установлен пластинчатый насос гидроусилителя. Пластинчатые насосы получили наибольшее распространение в гидросистемах рулевого управления легковых автомобилей благодаря их высокому КПД и низкой чувствительности к износу рабочих поверхностей. Насос крепится на двигателе, его привод осуществляется ременной передачей от коленчатого вала.

Снятие

Отсоедините от насоса шланг высокого давления.

Всасывающий шланг

Отсоедините всасывающий шланг от всасывающего трубопровода и слейте жидкость в приготовленную емкость.

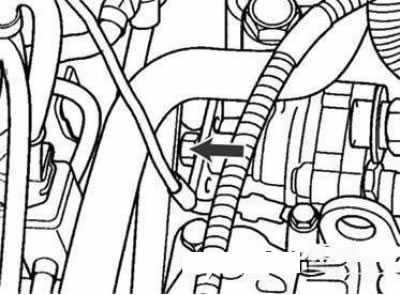

Болт натяжения ремня привода насоса гидроусилителя

Ослабьте затяжку регулировочного болта натяжения ремня привода насоса гидроусилителя.

Снимите ремень привода со шкива насоса гидроусилителя.

Замена наконечника

Если рулевая тяга оборудуется двумя наконечниками, то желательно менять их оба — как правило, они выходят из строя одновременно. Процесс замены наконечников в общих чертах выглядит следующим образом.

Необходимо с помощью домкрата поднять колесо, рулевой наконечник которого планируется заменить. Под машину нужно установить подставку («козла») для безопасности процедуры. Под заднее колесо, противоположное тому, где меняется наконечник, нужно установить башмак. Затем нужно снять переднее колесо.
С помощью пассатижей и отвертки нужно вынуть шплинт, фиксирующий гайку наконечника. Затем ее нужно открутить гаечным ключом. Если шплинт заржавел и не вынимается, можно попробовать открутить гайку торцевым ключом.
Нужно демонтировать наконечник. Сделать это будет проще, использовав WD-40. Она удалит грязь и ржавчину и на короткий период смажет крепление. Необходимо смазать фиксирующий палец наконечника смазкой и подождать 10-20 минут.
Установите съемник рулевой тяги и, подтянув гайку, ударьте молотком по поворотному рычагу съемника. Нескольких ударов обычно хватает для ослабления крепления. Далее коронная гайка откручивается.
Окончательно демонтируйте наконечник. Если с этим возникают проблемы — опять-таки используется WD-40.
Далее устанавливается новый наконечник, сборка происходит в обратной последовательности. Все гайки необходимо шплинтовать, дабы избежать их выпадения из-за вибрации во время последующей эксплуатации автомобиля.

Если съемника нет, то для демонтажа придется использовать молоток и монтировку. Сначала нужно ослабить коронную гайку с помощью гаечного ключа, затем следует ударить по ней тяжелым молотком 2-3 раза. Удары ослабят гайку и ее можно будет окончательно открутить. При этом нужно быть очень осторожным во время ударов, так как промах может повредить другие детали рулевого управления. Да и сами вибрации из-за ударов вредны для рулевой рейки. Поэтому перед заменой наконечников лучше все же разориться на съемник — он обойдется дешевле, чем последующая замена рулевой рейки.

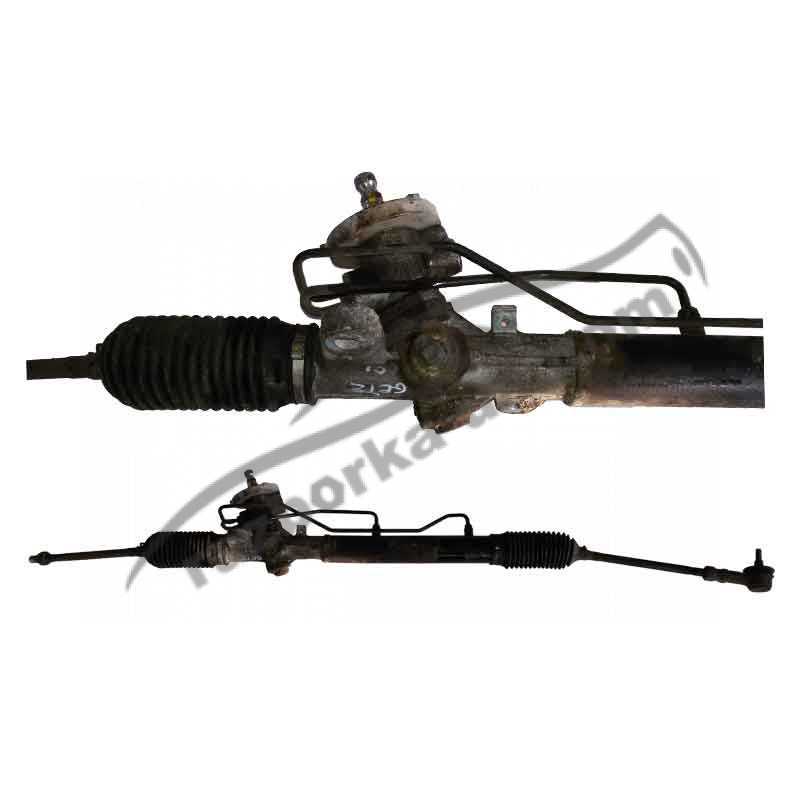

Рулевая рейка Хендай Гетц — конструкция

Чему содействует резкий перепад температуры воздуха. Здесь также следует бояться коррозии, она существенно повреждает рулевую рейку.

Ослабление усилия прижимной пружины. Правильность работы электродвигателя или насоса гидроусилителя.

Задиры на стенках рабочего цилиндра. Хендай Гетц рулевая рейка ремонт Если в ходе осмотра и общения с клиентом выясняется что, необходим ремонт рейки Гетц, то производится шлифовка шеек валов до ремонтного размера, шлифовка зубьев передач с последующей притиркой.

Понятие и типы рулевой рейки

Изготавливаются новые опорные втулки и производится замена всех сальников и уплотнителей. Когда износ превышает допустимый предел поврежденные детали меняются на новые.

После чего готовая рулевая рейка Хендай Гетц заправляется смазочной жидкостью и проверяется на специальном стенде на соответствие заводским параметрам. Отремонтированная рулевая рейка Хендай Гетц устанавливается обратно на автомобиль и в обязательном порядке проводится регулировка развала-схождения колес. Следует отметить, что если срок службы новой рейки составляет порядка тысяч километров, то после ремонта рейки Гетц эта цифра будет ниже.

В заключение можно привести несколько советов, касающихся эксплуатации рулевого механизма, всем автолюбителям. Объезжайте все ямы и кочки, не пытайтесь с наскока преодолеть препятствие. Не стоит увлекаться длительной ездой с вывернутым в крайнее положение рулевым колесом.

как стучит рулевая рейка видео

https://youtube.com/watch?v=asWxkynK2eU

Следите за целостностью пыльников, поврежденные сразу же надо менять. Не допускайте падения уровня жидкости в бачке гидроусилителя ниже минимума, регулярно заменяйте ее. В холодное время года, выехав со стоянки, не совершайте резких движений рулем — дайте маслу в картере рейки нагреться до нормальной температуры.

У меня подрамник вниз ушел достаточно, чтобы все открутить без проблем.

Заводской сухарь Заводской сухарик со вставкой из меди или латуни, не то чтобы сильно изношен, но имел люфт в регулировочном отверстии и, судя по всему, просто стучал о стенки отверстия. Вот новый заводской сухарь: Заводской сухарь Заводской сухарь Вот его размеры. В итоге у меня руль сейчас чуть-чуть отклонен от центра.

Шланги и трубопроводы гидроусилителя

Шланги и трубопроводы гидроусилителя: 1 – наконечник рулевой тяги; 2 – рулевая тяга; 3 – чехол рейки; 4 – хомут крепления рулевого механизма; 5 – хомут крепления шланга высокого давления; 6 – трубопровод и шланг высокого давления; 7 – сливной трубопровод; 8 – кронштейн крепления насоса гидроусилителя; 9 – бачок насоса гидроусилителя; 10 – кронштейн крепления бачка; 11 – маслоохладитель

Снятие

Установите автомобиль на подъемник.

Слейте рабочую жидкость из системы гидроусилителя.

Снимите передние колеса.

Выбейте контровочный шплинт гайки и съемником выпрессуйте палец шарового шарнира наконечника рулевой тяги из поворотного кулака.

В салоне отсоедините вал рулевого управления от рулевого механизма.

Поднимите автомобиль.

Снимите хомут крепления шланга высокого давления и отверните болт хомута крепления сливного шланга системы гидроусилителя.

Отсоедините передний глушитель.

Отверните болты крепления заднего кронштейна подвески коробки передач к подрамнику.

Установите под подрамник домкрат для коробок передач и отверните четыре болта крепления подрамника.

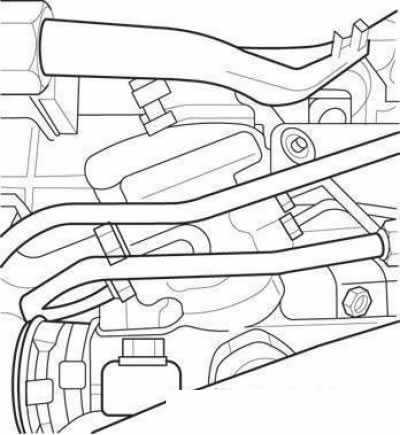

Штуцера трубопровода высокого давления и сливного трубопровода

Отсоедините от рулевого механизма штуцера трубопровода высокого давления и сливного трубопровода.

Штуцер шланга высокого давления насоса гидроусилителя

Опустите автомобиль и отсоедините штуцер шланга высокого давления от насоса гидроусилителя (в случае снятия шланга высокого давления).

Шланг высокого давления насоса гидроусилителя

Отсоедините шланг высокого давления и снимите его (в случае снятия шланга высокого давления).

Снимите бачок стеклоомывателя и два хомута крепления сливного трубопровода и шланга (при снятии сливного трубопровода).

Снимите зажим крепления сливного трубопровода, сливной трубопровод и шланг (при снятии сливного трубопровода и шланга).

Отверните два болта крепления в верхней части переднего бампера (при снятии сливного трубопровода).

Болт зажима крепления сливного трубопровода

Отверните болт (10 мм) зажима крепления сливного трубопровода (при снятии сливного трубопровода).

Отсоедините от шланга со стороны бачка насоса гидроусилителя и снимите сливной трубопровод (при выполнении работ на сливном трубопроводе).

Установка

Установите автомобиль на подъемник.

Вставьте сливной трубопровод в направлении от верхней части переднего бампера к его нижней части и заверните два болта крепления.

Установите сливной трубопровод и шланг, заверните болт хомута крепления и установите бачок (при установке сливного трубопровода и шланга).

Зажимы крепления сливного трубопровода

Присоедините сливной трубопровод к шлангу со стороны бачка гидроусилителя и со стороны сливного трубопровода и шланга, закрепите его зажимами (при установке сливного трубопровода).

Установите на место шланг и трубопровод высокого давления, присоедините их к насосу гидроусилителя (при установке шланга и трубопровода высокого давления).

Поднимите автомобиль.

Присоедините трубопровод высокого давления и сливной трубопровод к рулевому механизму.

Установите под подрамник домкрат для коробок передач, вверните и затяните четыре болта крепления подрамника.

Затяните болт хомута крепления трубопровода высокого давления и сливного трубопровода.

Закрепите задний кронштейн подвески коробки передач к подрамнику

Присоедините к двигателю передний глушитель.

Опустите автомобиль.

В салоне присоедините вал рулевого управления к рулевому механизму.

Затяните два болта крепления в верхней части переднего бампера (при установке трубопровода).

Присоедините наконечники рулевых тяг к поворотным кулакам.

Установите передние колеса.

Залейте рабочую жидкость в бачок насоса гидроусилителя.

Проверка технического состояния

Проверьте шланги на наличие трещин, перекручивая их руками.

Убедитесь, что шланги не касаются других деталей.

Заправка системы гидроусилителя рабочей жидкостью

Залейте жидкость в бачок насоса гидроусилителя до метки «MAX».

Домкратом поднимите переднюю часть автомобиля до вывешивания колес и поверните рулевое колесо от упора до упора пять-шесть раз со скоростью 13 мин-1, приводя в действие насос гидроусилителя, прокручивая двигатель стартером, но не запуская его.

Пустите двигатель на холостом ходу и несколько раз поворачивайте рулевое колесо от упора до упора в обе стороны до тех пор, пока в жидкости в бачке не будет воздушных пузырьков.

Заправка закончена, если жидкость не молочного цвета и ее уровень постоянно находится у метки «МАХ».

Замена наконечника рулевой тяги: этапы

Чтобы осуществить замену рулевых наконечников или тяг, сначала нужно купить запчасти и приготовить инструменты: домкрат, съемник, ключи и WD-40. Когда все готово, производят ремонт, который состоит из нескольких этапов:

Снимают колесо и отворачивают гайку пальца.
Съемником снимают поворотный рычаг.
Откручивают наконечник от муфты. Если есть ржавчина, используют WD-40.
Снимают пыльник и отсоединяют тягу от рулевой рейки.

Вот и все. После того, как тяги отсоединили, устанавливают новые и собирают все в обратном порядке. Чтобы развал колес не сбился, новую тягу закручивают до того же места, где стояла старая. Хотя это делают только для того, чтобы более-менее комфортно доехать до стенда сход-развала. Если после замены тяг не отрегулировать угол наклона колес, покрышки будут быстро изнашиваться.

Ремонт рулевой рейки гетц своими руками

Преимущества Доступные расценки Бесплатная диагностика Возможен ремонт в день обращения Узкопрофильная специализация Гарантия на все работы не менее полугода Огромный накопленный опыт и технологическая база По любым вопросам, звоните: Выбор техцентра.

Специализированный центр ул. Адекватные расценки Гарантия на все виды работ Продажа, ремонт, снятие и установка в одном месте Большой обменный фонд, а также продажа новых рулевых реек Рулевые рейки: Для автосервисов — примем агрегаты для ремонта, рассмотрим любые варианты сотрудничества Среди преимуществ: Гибкие цены Персональный менеджер Техническая поддержка.

Перезвоним в удобное для Вас время. Заявка на обратный звонок отправлена Вам перезвонят в указанное время.

Диагностика рулевых наконечников

Некорректная работа рулевого управления — повод для диагностики отдельных деталей рулевых тяг на предмет неисправности. Появление нештатных стуков, характерного биения руля, люфта рулевого колеса, увеличение усилий при повороте руля, отклонение автомобиля в сторону во время движения — все эти признаки являются поводом для проверки рулевого управления в целом, в том числе и наконечников.

Диагностика проблем с рулевыми наконечниками обычно состоит в определении их люфта. Люфт исправных наконечников вдоль оси не может превышать 1,5-2 мм, при превышении этих показателей они подлежат замене.

Для определения люфта наконечников можно воспользоваться несколькими способами.

Для проверки понадобятся два человека. Автомобиль необходимо загнать на смотровую яму и поставить на ручник. При выключенном зажигании один человек должен сесть в салон и вращать руль, второй, находясь в яме, должен по наличию люфта у колес определить люфт и самих наконечников. Также можно определить люфт самих наконечников визуально — ход наконечников по оси не должен превышать 1,5-2 мм.
Упрощенный вариант предыдущего способа диагностики состоит в поднятии автомобиля на домкрате и покачивании колеса. Существенный люфт колеса также является сигналом о проблемах с наконечником.
Еще один признак неисправности наконечников — люфт рулевого колеса в горизонтальной плоскости. Если он превышает 10-20 градусов по оси, то наконечники придется менять.

Цены на замену рулевых тяг и наконечников в Москве

Стоимость работ по замене тяг зависит от марки автомобиля и цены запчастей. У нас вы можете приобрести, как оригинальные заводские детали, так и дубликаты, которые используют, когда нужно сэкономить.

Невысокая цена наших услуг заметно выделяется на рынке авторемонта. Дело в том, что мы, во-первых, закупаем запчасти у непосредственных производителей, минуя длинную цепь посредников, а, во-вторых, устанавливаем на все ремонтные работы адекватные цены, понимая, что этим привлекаем новых клиентов. Звоните и мы расскажем больше.

– процесс весьма серьезный, в связи с тем, что сама по себе рулевая тяга является основной частью всего рулевого управления. Неисправности с ней случаются не часто, в большинстве случаев автовладельцы отмечают, что рулевое управление достаточно надежно работает, но бывают и исключения. Наиболее часто возникающая поломка – это изнашивание шарового шарнира наконечников рулевых тяг. Отметим, для того чтобы не доводить до появления неполадок в данном узле транспортного средства, необходимо ежегодно планово проводить диагностические работы, проверять его на износ отдельных его элементов, и в случае необходимости производить их замену на новые.

О том, что замена рулевой тяги хендай стала неизбежной, Вам скажут следующие признаки:

Появилось характерное биение руля;
Во время езды по ровной поверхности Ваше авто стало уводить в сторону;
В рулевом управлении появились внештатные стуки;
Рулевое колесо стало туго вращаться;
Обнаружен горизонтальный либо вертикальный люфт руля.

Иными словами если Вы обратили внимание, что управление Вашим авто стало затруднительным, и существенно выросло время реагирования машины на поворот руля, все это будет говорить о проблемах с рулевой тягой и о том, что незамедлительно следует показать свое транспортное средство специалистам автосервиса Берс-Авто. Не рекомендуется самостоятельная замена рулевой тяги Hyundai или ремонт рулевой тяги хендай

Это обусловлено тем, что в большинстве случаев найти причину и правильно ее устранить может только мастер, знающий толк в этом деле, и ни в коем случае нельзя допустить даже небольших ошибок в данных процессах. Ведь от того насколько правильно будет выполнена замена рулевой тяги хендай или ее ремонт, зависит насколько хорошо будет передаваться механическое движение от поворота руля к колесам Вашего автомобиля, что в итоге влияет на весь ход и безопасность передвижения

Важно до мелочей выяснить причину и характер повреждения, какой именно элемент рулевой тяги вышел из строя или требует замены, может он был не верно установлен в предыдущий ремонт неквалифицированными работниками сервиса. Если не верно определить или не найти все неполадки, Ваше транспортное средство становится угрозой для Вашей жизни и жизни других участников дорожного движения, поэтому мы настоятельно не рекомендуем своими руками выполнять ремонт рулевой тяги Hyundai, и уж тем более такой процедуру как замена рулевой тяги Hyundai

Доверьте это специалистам: и время сэкономите, и деньги.

Подчеркнем тот факт, что ездить с вышедшим из строя рулевым управлением вообще строго запрещено правилами дорожного движения. И это не просто так. Детали транспортного средства в основном повреждаются при каких-либо экстремальных ситуациях – езда на высокой скорости, повышенная влажность, наличие интенсивных маневров. А при такого рода обстоятельствах, отказ в системе рулевого управления может обернуться очень плачевно. Для того чтобы этого не произвошло, необходимо отдавать машину в сервис для проведения профилактических работ, и исследовать все узлы, отвечающие за безопасность.

Для того чтобы грамотно и оперативно была произведена замена рулевой тяги хендай, мы рекомендуем Вам обратиться на нашу станцию технического обслуживания Берс-Авто на Щелковской. Наши автомеханики с легкостью определят, что не так с рулевой тягой Вашего автомобиля, какие именно элементы ее имеют повреждения, каким образом их следует устранить, и сколько это будет стоить.

Вы можете быть полностью уверены в профессионализме наших автослесарей, что любые работы, связанные с рулевым управлением автомобиля будут выполнены на самом высоком уровне. Для этого в нашей СТО есть все самое необходимое, начиная от оборудования и заканчивая качественными запасными частями. Замена рулевой тяги Hyundai в автосервисе Берс-Авто на Щелковской – это быстро, грамотно и выгодно. Приезжайте к нам и оцените высокую степень ответственности и качество выполняемых работ.

Когда нужно менять рулевые тяги в авто – диагностика и советы

Специалисты утверждают, что наиболее часто встречается такая поломка рулевого привода, как выход из строя шарового шарнира наконечников рулевых тяг, что вызвано изнашиванием данного элемента.

Некоторые народные умельцы осуществляют реставрацию рулевых тяг. Заниматься восстановлением элемента рулевого управления или покупать новую деталь – ваше личное дело. Но советуем тщательно все взвесить и подумать, надолго ли хватит такой тяги, реально ли придерживаться всех требований производителя во время выполнения реставрации

Да и денежную сторону вопроса надо брать во внимание

Очень часто оптимальным выбором является приобретение рулевой тяги. После этого выполняется самостоятельная замена рулевой тяги.

Как определить, что рулевое управление уже не работает так, как нужно? На самом деле, сделать это вовсе несложно.

«Симптомы» выхода из строя рулевого управления:

появление характерных звуков в рулевом управлении;
своеобразное биение руля;
тугое вращение руля;
увеличение люфта рулевого колеса (если появился люфт во время вертикального покачивания рулевого колеса – сломалась шаровая опора либо ступичный подшипник, а вот люфт во время горизонтального покачивания – признак поломки рулевого наконечника);
отсутствие прямолинейности движения во время езды по нормальному покрытию.

Если вы заметили хотя-бы один из перечисленных факторов, советуем провести диагностику рулевого управления.

Во время выполнения диагностики необходимо уделить внимание следующим нюансам:

Рулевые наконечники должны перемещаться вдоль оси пальцев максимум на 1,5 мм. Ассистент должен поворачивать рулевое колесо, а вам придется определить, есть ли люфт на шаровых наконечника, с помощью пальцев. Если присутствует стук либо люфт, надо выполнять замену наконечника с шарниром.
Проверка защитных элементов шарового шарнира наконечника на наличие механических повреждений. Если вы заметили разрыв либо трещины, придется покупать новый чехол.
Проверка затяжки хомута муфты регулировки, расположенного на боковой тяге.

Признаки неисправности

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла со строя рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками. Итак, рассмотрим, основные признаки неисправности рулевой рейки:

При повороте руля появляется стук под капотом.
Продольный люфт руля.
Повышение усилий при повороте руля.
Масляные пятна под машиной.
Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые стают первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Выбор рулевой рейки

Чтобы вы не искали хорошую рулевую рейку на Hyundai Getz, мы подготовили рейтинг производителей рулевых реек с артикулами
, который сформирован на основе отзывов. У автомобиля Hyundai Getz все рулевые рейки одинаковые независимо от комплектации.

1.4 i/1.5 CRDi/1.6/1.5 CRDi GLS/1.1/1.3 i/1.3
