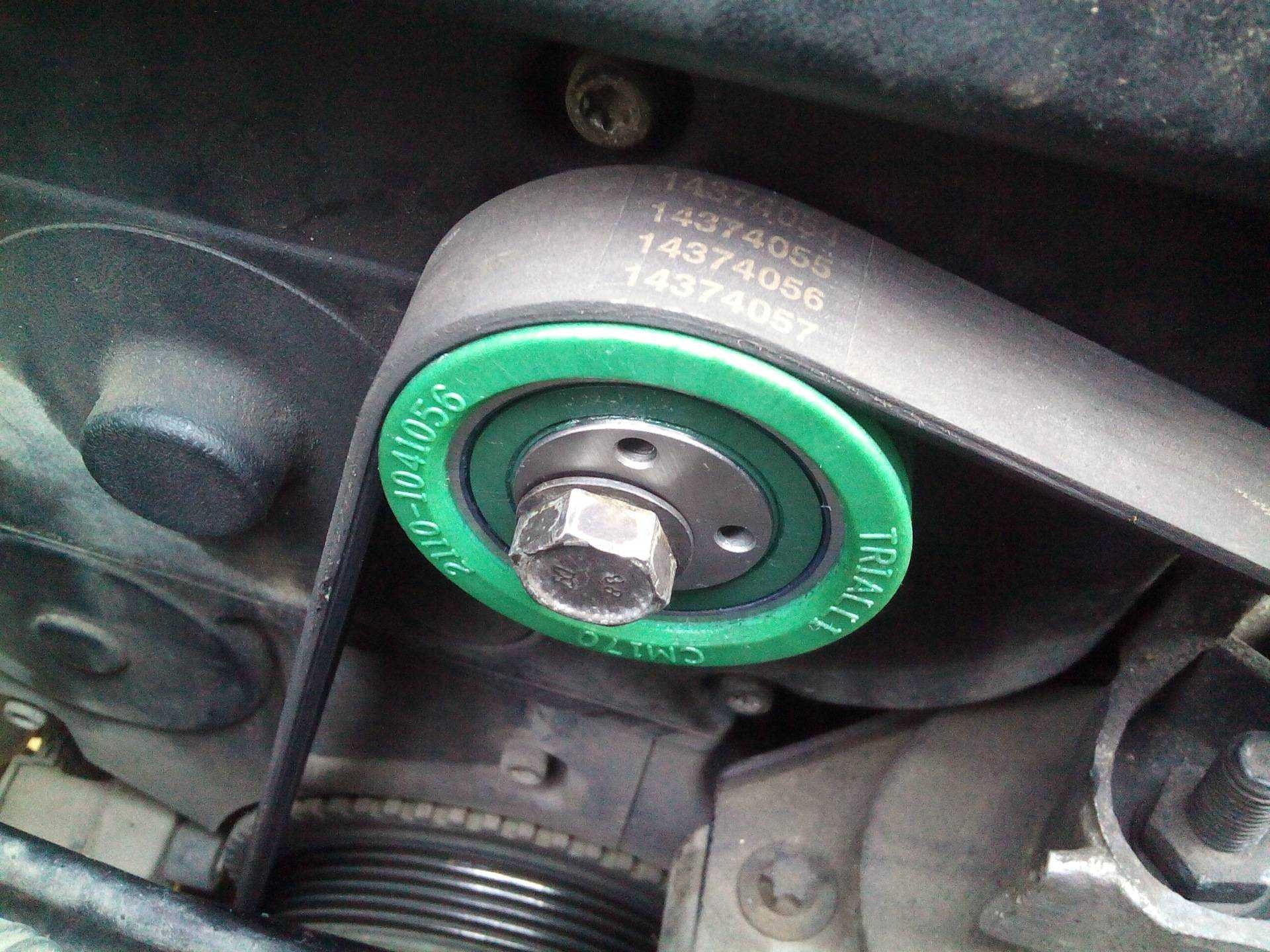

Натяжной ролик ремня генератора: устройство, признаки неисправности и 7 шагов по его замене

Пошаговая инструкция для самостоятельной замены Hyundai Solaris 1.4 (G4FA)

Замена приводного ремня Hyundai Solaris 1.4 G4FA способна обернуться сложной задачей, если у вас нет навыков ремонта авто. Некоторые меняют снизу (из-под машины), но для этого понадобится эстакада или подъёмник. Другие наловчились орудовать сверху, правда в этом случае доступ к ременной передаче более ограничен. Однако, в таком случае сокращается перечень условий к оборудованию и инструменту. Пошагово процедура выглядит так:

Поставьте машину на ровную площадку. Поднимите капот. Если есть возможность, то помойте двигатель.
С помощью торцевого ключа или головки 14 мм ослабьте натяжитель против часовой стрелки (на себя, если сверху).

Аккуратно снимите старый приводной ремень, сначала с роликов, затем со шкивов.
Убедитесь, что новый ремень соответствует необходимой длине и количеству ручейков.
Поставьте новый ремень, сначала на шкивы, затем на ролики. Убедитесь, что ручейки находятся в канавках. Натяжка осуществляется механизмом, поэтому вам ничего натягивать не надо.
Заведите двигатель и убедитесь, что ремень работает корректно и не издаёт странных звуков.
Выключите двигатель и перепроверьте натяжение ремня (прогиб пальцем около 10 мм).

Обратите внимание, что это общая инструкция для моторов 1.4 (G4FA), 1.4 (G4LC) и 1.6 (G4FC), и конкретные шаги могут различаться в зависимости от модели Hyundai Solaris. Если будете менять ремень снизу, то предстоит снять защиту двигателя, грязезащитный пыльник и правое колесо

Но в таком случае доступ к ремонтной зоне станет гораздо свободнее.

2272-4-17-02

А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях.

Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.

Преждевременный износ, появление трещин или посторонние шумы при работе свидетельствуют о критическом износе. Особенность конструкции Приводной ремень вспомогательных агрегатов обеспечивает работу сразу нескольких значимых элементов двигателя. Кинематическая схема привода включает в себя два ремня, которые включают в работу: Таким образом, значение приводного ремня генератора можно охарактеризовать, как обеспечение работы системы охлаждения двигателя и генератора.

При эксплуатации автомобиля необходимое значение следует отдавать не только приводному ремню, но и техническим характеристикам его установки. Для нового ремня такие значения должны соответствовать приведенным значениям: Таковым считается даже новый приводной элемент после 5 минут работы.

ГРМ на Солярис

Газораспределительный механизм (или ГРМ) отвечает за подачу в цилиндры сгорания топлива или воздуха, а также за удаление отработавших газов. Механизм ГРМ Хендай Солярис состоит из:

распределительного вала;
цепи;
рычагов;
впускных и выпускных клапанов;
каналов.

Распредвал работает от коленчатого вала, с которым соединён с помощью цепи. На многих же других автомобилях установлен ремень. Рассмотрим же плюсы и минусы этих двух деталей.

Ремень ГРМ

И несмотря на то, что многие до сих пор ищут ремень ГРМ в Солярис, его в этом автомобиле нет. Ремень устанавливается на более ранних версиях легковых автомобилях Хендай, например, на Hyundai Getz с типом двигателя Alpha.

Одним из плюсов ремня — отсутствие шума при работе. Сам ремень и его замена стоят относительно недорого по сравнению с цепью. И его не нужно смазывать.

А вот минусов гораздо больше. Во-первых, недолгий срок работы. Раза 2 в год его точно придётся менять, чтобы избежать разрывов. Во-вторых, менять ремень самому гораздо тяжело, поэтому рекомендуется обращаться в сервисы, где цены не всегда радуют своими цифрами. И это главный минус. Средняя цена по замене ремня ГРМ составляет 15,000 руб.

Как заменить цепь ГРМ?

Замена цепи ГРМ относится к сложным работам и требует разборки двигателя. Выполняет её самостоятельно можно, только если вы имеете представление и ремонте автомобиля и полностью уверены в своих силах.

Порядок работ:

Снять провод минусовой клеммы аккумулятора.
Снять крышку ГБЦ.
Демонтировать защиту двигателя.
Выставить поршень 1 цилиндра в ВМТ.
Слить масло из двигателя.
Поставить упор под картер двигателя.
Открутить болт и гайки кронштейна правой опоры.
Открутить и убрать гайку шпильки, которая держит правую опору двигателя.
Демонтировать кронштейн.
Снять ремень привода допоборудования, провернув ролик по часовой стрелке.
Отвернуть и отодвинуть в сторону насос ГУРа.
Снять натяжитель ремня допоборудования.
Снять нижний кронштейн, которым крепится правая опора двигателя.
Снять ролик ремня допоборудования.
Слить охлаждающую жидкость.
Снять шкив насоса системы охлаждения, затем сам насос.
Открутить болт шкива коленвала, зафиксировать шкив.
Отделить шкив от коленвала.
Отсоединить колодку проводов от генератора.
Снять крепежную гайку наконечника силового провода генератора.
Отключить силовой провод от вывода генератора.
Демонтировать генератор и его кронштейн.
Открутить болты и снять крышку ГРМ.
Демонтировать натяжитель цепи.
Снять цепь ГРМ.

Сборка деталей производится в обратной последовательности. При установке новой цепи убедитесь в совпадении меток.

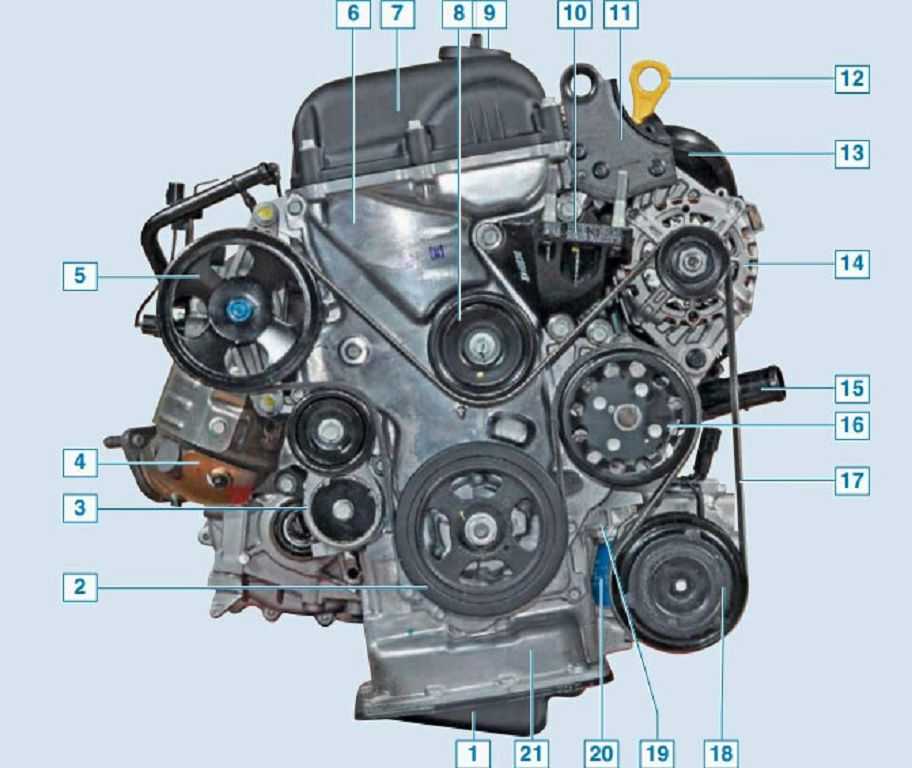

Двигатель Хендай Солярис

В отличие от других типов моторов, на «Gamma» газораспределительный механизм оснащен цепью, а не ремнем. Для владельцев Солярис это является немалым преимуществом, поскольку замена ремня привода должна осуществляться каждый 60 тысяч км пробега. Замена цепи, в свою очередь, не регламентируется производителем Солярис. Как правило, она меняется в случае капитального ремонта двигателя или в случае ее обрыва.

Замена ремня генератора Хендай Солярис: инструкция

Согласно технической документации, ремень генератора необходимо менять каждые 45-60 тыс.км. Не стоит также забывать и о качестве обслуживания автомобиля, так как это прямо влияет на срок службы деталей, в данном случае ремня. Если же Вы заметили значительные трещины или повреждения на нём — не стоит медлить, лучше заменить.

Видеоматериал

Процесс замены

Как и каждая деталь в автомобиле ремень генератора подвержен износу и соответственно нуждается в своевременной замене. Поэтому производитель рекомендует в соответствии с регламентным ТО 2 проводить проверку ремня привода вспомогательных агрегатов. Это получается через каждые 30000 км пробега. А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях. Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.

Схема ремня навесного оборудования.

Для выполнения замены ремня навесного оборудования (он же ремень генератора) необходимо иметь следующие инструменты:

смотровая яма или эстакада;
трещотка с удлинителем;
головка на «17»;
ключи на «17», «14» и «12»;
натяжной ролик;
тиски;
ремень новый.

Рассмотрим поэтапно процесс замены ремня:

Устанавливаем правую сторону машины на домкрат или на эстакаду (если такова имеется).

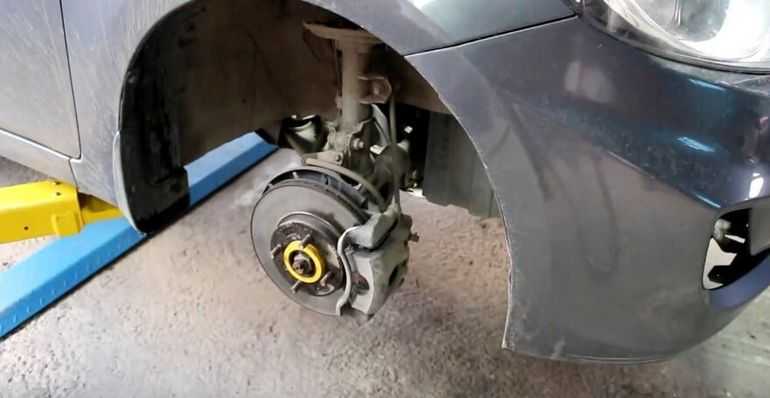

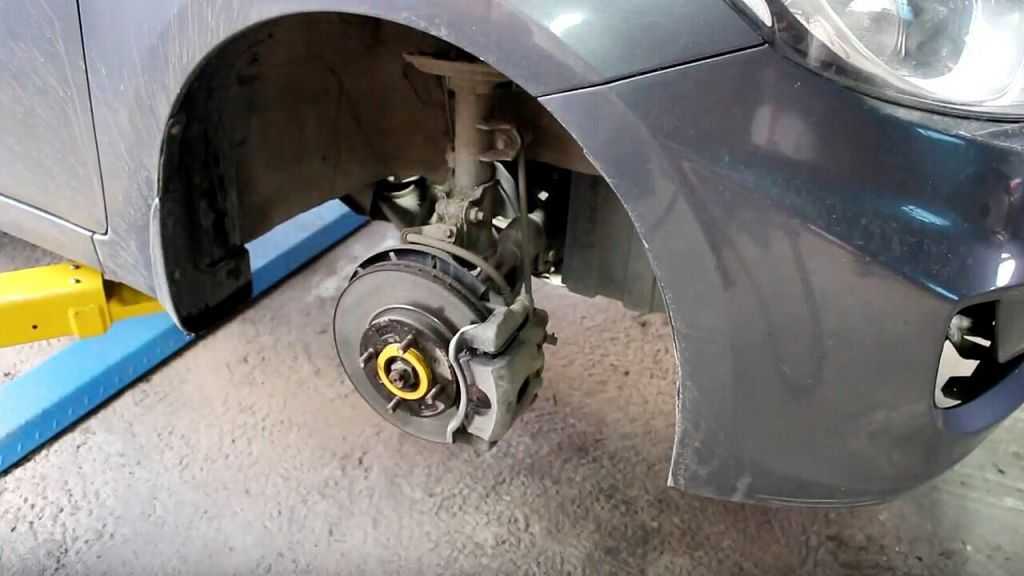

Снимаем минусовую клемму с аккумулятора, а также правое переднее колесо.

Откручиваем болты крепления на правом грязезащитном брызговике двигателя и снимаем щиток. Затем ключом на «12» полностью откручиваем верхний болт на генераторе, ключом на «14» послабляем нижний болт, это нужно для того чтобы генератор поддался вперед и ремень немного ослабился.

Откручиваем верхний болт крепления генератора.

Если после этого ремень не ослабился, то необходимо ключом послабить болт натяжного ролика, тем самым натянув пружину ролика, тогда ремешок провиснет и мы сможем его снять.

Ослабляем натяжной ролик.

Снимаем старый ремень.

Вынимаем старый ремень.

После снятия ремня проворачиваем натяжной ролик, он должен прокручиваться без усилий и не заедать, в противном случае нужно заменить натяжное устройство. Головкой на «17» откручиваем болт крепления натяжного устройства с помощью специального удлинителя для головки, затем вынимаем его и снимаем устройство.

Откручиваем натяжной ролик.

Устанавливаем его на натяжитель, закручиваем болт.

Устанавливаем новый ролик на натяжитель.

Одеваем новый ремень, обязательно обращаем внимание, на то чтобы при фиксировании ремня он попал в канавку, но не мимо. Прокрутите коленвал три раза, чтобы ремень привода вспомогательных агрегатов занял правильное положение

Ставим на место натяжитель, прикручиваем, одеваем на него ремень.

Надеваем ключ на болт натяжителя, затягиваем его, чтобы натянулся ремень.

Закручиваем нижний болт. Ставим на место колесо.

Затягиваем болты генератора.

Затем запускаем двигатель, проверяем, как все работает нет ли посторонних шумов.

Запускаем двигатель, убеждаемся в отсутствии лишних шумов и скрипов.

Также проверяем, как работает натяжитель.

Особенность системы натяжки обводного ремешка является и главной его проблемой. Очень часто одновременно с потерей работоспособности ремня привода, происходит выход из строя натяжного ролика. Отличительным признаком поломки ролика натяжителя является свист, издаваемый в процессе работы. Свист чаще замечен в сырую и холодную пору года, но если работа ролика осуществляется на гране, то свист можно слышать постоянно.

Замена ремня навесного оборудования

Ремень кондиционера Хендай Солярис хорошо видно под крышкой капота. Вы можете с легкостью увидеть его состояние. Если он начал разваливаться, на нем виднеются задиры или неравномерный износ. В таком случае, приводной ремень необходимо заменить.

Схема обхода ремня привода навесного оборудования Хендай Солярис

Резиновые ремни обладают свойством стареть спустя определенный промежуток времени. Даже если он не выходил регламентированный срок службы, но прошло много времени, ремень стоит заменить. Следите, чтобы на него не попадали антифриз или масло. Это агрессивные жидкости, которые разъедают резину.

Износ натяжного ролика также можно заменить в процессе визуального осмотра. На нем появляется выработка от ремня, которая легко нащупывается руками.

На самом деле, натяжитель — это больное место Хендай Солярис 1,4. Уж очень быстро он выходит из строя. Так что регламентированный срок в 150 000 км пробега лучше сократить до 50 000 км.

Изношенный ролик также проявляется стучанием при запуске двигателя на холодную. С прогревом, посторонние звуки исчезают. Если натяжитель сильно изношен, стук и скрипы будут постоянными.

В качестве аналогов можно использовать ремни и ролики Miles. Это запчасти средней ценовой категории с неплохим качеством.

Ролик лучше менять вместе со всем механизмом натяжения.

Для замены ремня понадобятся такие инструменты:

удлинитель;
ключ на 12 мм;
ключ на 14 мм;
домкрат.

Процесс замены ремня без снятия ролика:

Откройте капот.

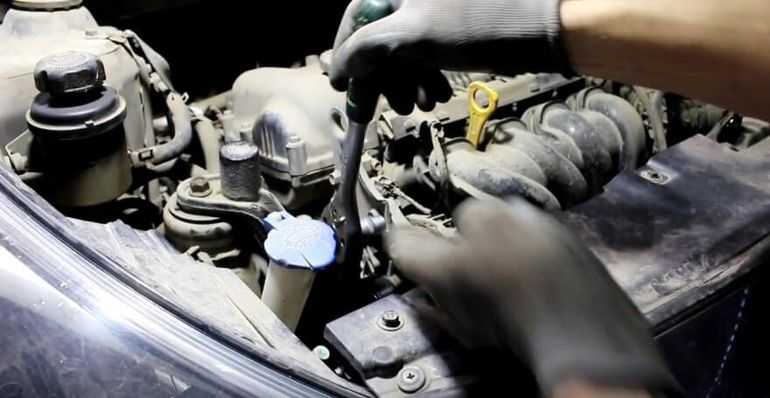

Ослабьте верхнее крепление генератора ключом на 12 мм.
Ослабьте нижнее крепление генератора ключом на 14 мм.
Открутите верхнее крепление до конца.
Вставьте ключ на натяжной ролик и потяните его в сторону салона.
Когда натяжение ослабится, скиньте ремень со шкивов.
Наденьте и натяните новый ремень.

Процесс замены ремня вместе с роликами:

Откройте капот.
Открутите верхний ролик.
Снимите ремень.
Выверните рулевое колесо вправо.

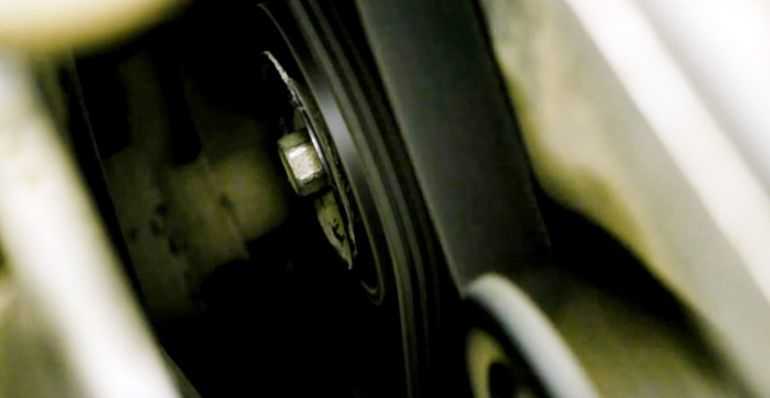

Через проем возле правого колеса, ключом на 14 мм, открутите нижний болт натяжителя.
Снимите ремень.
Установите новые ролики.
Натяните ремень, накидывая гладкой стороной на гладкую часть ролика, а зубчатой стороной — на шкив. На последнем этапе одной рукой оттяните ремень, а второй накиньте его на натяжитель.
Отведите генератор на штатное место, набрасывая ремень на шкив генератора.
Закрутите болты.
Убедитесь, что зубья шкивов соответствуют полозьям ремня.
Запустите двигатель и проверьте работоспособность ремня.

Для неопытных водителей, на пятом шагу потребуется поддомкратить автомобиль и снять правое колесо. Тогда подлезть к болту натяжителя будет значительно проще.

Для того, чтобы заменить обводной ролик, придется снимать пластиковый кожух за колесом. Это делается с помощью ключа на 10 мм. В автомобилях с защитой картера двигателя, потребуется открутить два болта металлической пластины и сдвинуть ее вниз.

Замена ремня привода Хендай Солярис

Ремень привода, он же ремень вспомогательных агрегатов на Hyundai Solaris кроме обеспечения бесперебойной работы генератора отвечает за обеспечение функционирования ещё несколько систем авто. К таким системам относятся: система кондиционирования, система подачи охлаждающей жидкости, система гидроусилителя руля. В рамках регламентного ТО проведена замена ремня привода вспомогательных агрегатов на Хендай Солярис 2012 года выпуска с бензиновым двигателем 1,6.

Когда менять ремень привода и ролик натяжителя на Солярисе

Для проверки технического состояния ремня необходимо для начала осуществить включение пятой передачи в МКПП, вывешиваем передние колеса, прокручиваем и производим осмотр ремня по всей длине.

На машине с АКПП для такого осмотра необходимо снять кожух защиты двигателя с правой стороны моторного отсека и вращать коленвал с помощью ключа за болт шкива.

Как универсальный способ можно нанести на ремень метки с помощью мела или маркера, и постепенно прокручивая коленвал стартером на небольшие углы осуществлять визуальный осмотр ремня.

На автомобиль с завода производитель даёт гарантию на новый ролик пять лет или 150000 км пробега. Тем не менее, приступить к процессу по замене ролика необходимо при первых признаках посвистывания и/или износа ручейкового ремня.

Какой ставить приводной ремень генератора и агрегатов

Для полноценной замены на Hyundai Solaris подойдёт ремень:

Артикул:	Торговая марка:	Страна производитель:	Ширина, м	Высота, м	Длина, м	Вес, кг
6PK2137 252122B000	Hyundai/Kia	Ю.Корея	0.2	0.025	0.23	0.245

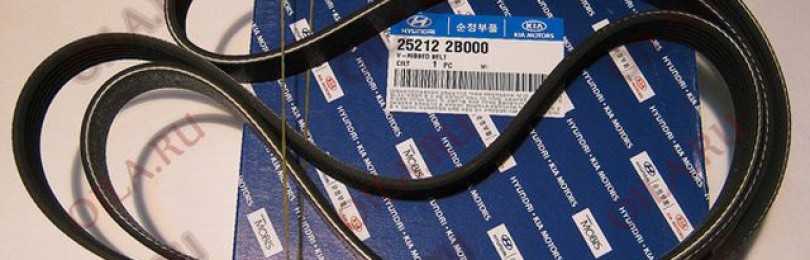

Ремни для замены: оригинал ремня поликлинового от фирмы 252122B000. Цена 1400 рублей. Список замены ремня от производителя в зависимости от ценовой категории: Bosch 1987947958 – 700 руб.; Gates 6PK2138 – 850 руб.; Dayco 6PK2135 – 600 руб.

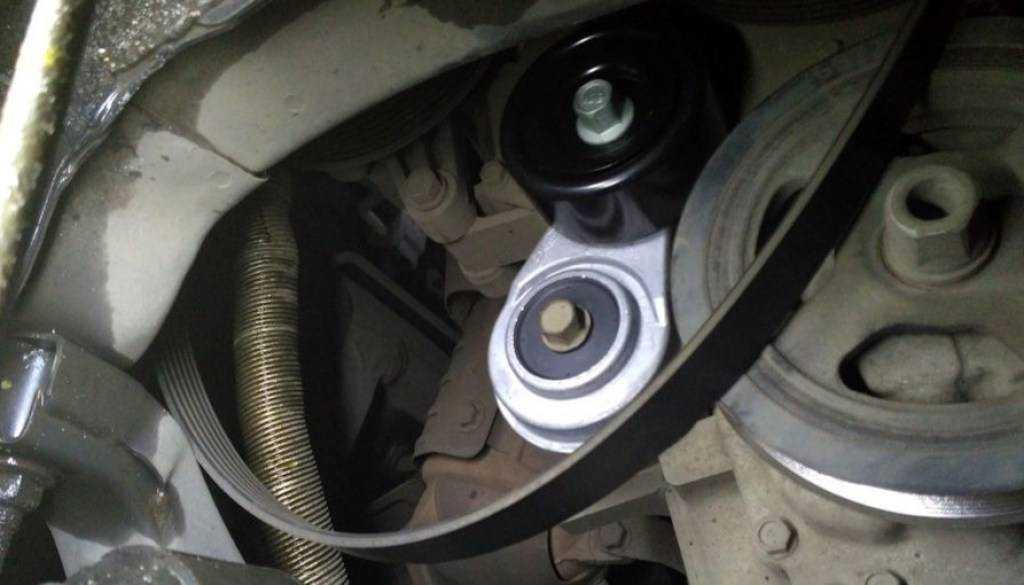

На нашей машине используется автоматический натяжитель ремня. Одинаковый для двигателей 1.4 и 1.6 . Удобно, не нужно заниматься контролем натяжения и подтяжкой ремня. Но и минусы у него тоже есть.

Низкий ресурс для такого узла. Не у всех машин. Подробности ниже.
Довольно высокая цена. Хороший аналог стоит примерно как оригинал. Дешевые дубли это выброшенные деньги.

По статистике ремонта ресурс у всех разный. Причем, какой-то связи с годом выпуска или объемом двигателя нет. Замечено, что при отсутствии или сломанной нижней правой пластиковой защиты срок службы меньше, и на машинах без кондиционера при прочих равных ресурс всегда больше.

Пластиковая правая защита продлевает жизнь натяжителю

Основные проблемы в диапазоне 60 000 — 180 000 , но нужно отметить что есть машины с пробегами 200 000 — 300 000.

Интересный факт: на новом Солярисе 2 с двигателем 1.6л отказались от автоматического натяжителя. Ремень стал натягиваться по старинке генератором.

Солярис 2 с двс 1.6л, ремень натягивается генератором

Как заменить ремень генератора на Хендай Солярис?

Эту часть автомобильного механизма необходимо контролировать и менять каждые 25-30 тысяч километров. Этот период уменьшается при условии, когда машина эксплуатируется активно.

Признаки немедленной замены полностью совпадают с аналогичными неисправностями для аналогичной детали вспомогательных агрегатов. Иногда достаточно подтянуть ремень генератора на Хендай Солярис с заменой роликов, но при наступлении срока необходима замена.

Если требуется только замена подшипника, можно установить отечественный, артикул 203. Натяжение регулируется вспомогательным автоматическим механизмом-коленвалом, который после замены ролика нужно вручную провернуть три раза для регулировки натяжения системы.

Для замены нужен обычный набор инструментов и сама запасная часть. Оригинальная модель имеет артикул 2523145002, длина составляет – 2177 мм.

Эти простые операции для ремонта Hyundai Solaris своими руками доступна большинству автовладельцев, обладающих знанием об устройстве транспортного средства.

Выполнение этой операции своевременно и самостоятельно не только повышает безопасность дорожного движения, но и экономит средства водителя, оберегая его от более сложных видов ремонта, связанных с неисправностями силовой установки.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Hyundai Solaris RB — обзор автомобиля

Hyundai Solaris RB / Хёндэ Солярис РБ

Компактный Hyundai Solaris (RB), пожалуй, можно назвать самым популярным представителем своего класса на российском рынке

Сошедшие с конвейера в январе 2011-го, автомобили Hyundai Solaris практически сразу же пленили внимание экономных отечественных автолюбителей. «Солярисы» были официально презентованы в 2010-м. Фактически, Solaris — это знакомый многим Hyundai Accent, который модернизировали и адаптировали под потребности российского рынка

Выпуск Hyundai Solaris RB наладили под Санкт-Петербургом, где модель собирается по полному циклу. Спустя полгода к седанам присоединились Hyundai Solaris с 5-дверной кузовной компоновкой. В 2014 году в Hyundai порадовали рестайлингом этих моделей и новыми опциями

Фактически, Solaris — это знакомый многим Hyundai Accent, который модернизировали и адаптировали под потребности российского рынка. Выпуск Hyundai Solaris RB наладили под Санкт-Петербургом, где модель собирается по полному циклу. Спустя полгода к седанам присоединились Hyundai Solaris с 5-дверной кузовной компоновкой. В 2014 году в Hyundai порадовали рестайлингом этих моделей и новыми опциями.

Hyundai Solaris RB наглядно демонстрирует свои качества и показывает, каким должен быть доступный городской автомобиль. «Солярис» имеет прочный каркас и несколько подушек безопасности, отображая огромный потенциал защиты при столкновении

Внутреннее пространство Hyundai Solaris RB обращает внимание технологичным подходом корейских дизайнеров. Организация пространства на «Солярисах» решена удачным образом

Функциональная панель приборов Supervision с приятной бело-синей подсветкой обеспечивает уверенную считываемость. Силовые установки Gamma 1.4 (107 сил) и 1.6 (123 силы) показывают отменные тяговые качества в сочетании с экономичностью.

Ремонт генератора

Алгоритм ремонта, смысл которого заключается в том, чтобы поменять некоторые детали и поставить компоненты из ремкомплекта, выглядит следующим образом:

Предварительно подготовьте набор ключей на 7, 10 и 27 мм. Ещё потребуется торкс Т50, мультиметр, съёмник, молоток и крестообразная отвёртка.
Снимите ремень генератора, а затем и сам генератор с автомобиля. Ремонтируемое устройство желательно зажать в тисках, чтобы было удобнее работать двумя руками.
Удерживайте вал генератора, чтобы он не проворачивался, а затем открутите крепёжную гайку шкива. Это позволит снять шкив с вала генератора и дистанционное кольцо.
С помощью маркера сделайте метки взаимного расположения статора и крышек генерирующего устройства. Это в значительной мере облегчит процедуру обратной сборки этого узла. Соосность отверстий для крепления является важным условием успешной сборки.
Открутите 2 крепёжных винта кожуха генератора и снимите его с посадочного места.
Далее выкрутите 3 крепёжных болта щёткодержателя. Снимите держатель щёток вместе с регулятором напряжения. Этот элемент подлежит замене также в сборе. Разъединять их между собой не рекомендуется.
Проверьте, как щётки выступают в свободном состоянии. Если этот размер окажется менее 5 мм, тогда щёточный узел придётся менять в сборе.
Если размер нормальный, но щётки при перемещении подклинивают, тогда это также повод заменить компонент генератора.
Открутите 4 стяжных болта, после чего снимите с генератора переднюю крышку. Из подшипников следует выпрессовать ротор.
Чтобы поменять передний роторный подшипник, нужно открутить 4 крепёжных винта с прижимной пластины. Далее уберите эту пластину и выпрессуйте подшипник.
Воспользуйтесь оправкой подходящего размера и запрессуйте с её помощью новый подшипник для передней крышки. Усилие при этом прикладывайте только к наружному кольцу.
Далее проверьте, насколько легко вращается подшипник со стороны контактных колец. Если ощущается люфт, заклинивание или перекат, а также имеются следы повреждений и потёки смазки, тогда элемент подлежит замене.
Для замены подшипника следует спрессовать его с вала ротора и установить новый. Только теперь усилие прикладывается уже к внутреннему кольцу детали.
Разожмите контакты, после чего разъедините выводы статорной обмотки от выпрямительного блока. Выпрямительный блок демонтируйте вместе с крышкой.
Учтите, что крышка и выпрямительный блок — это цельный элемент. Это не разбирается на компоненты. При замене нужно менять компонент в сборе.
Проверьте, нет ли замыкания роторной обмотки на корпус. Для этого мультиметр подключите к каждому контактному кольцу и корпусу. Нормальным является показатель бесконечности.
С помощью тестера или мультиметра проверьте сопротивление на обмотке ротора. Если видите на экране бесконечность, то в обмотке есть обрыв. Ротор подлежит замене.
Также проверьте статорную обмотку на предмет возможного обрыва. Для этого нужно проверить параметры сопротивления между выводами обмотки. Если и здесь показывает бесконечность, то нужна замена.
Подключите один щуп мультиметра к корпусу статора генератора, а второй тестер поочереди к каждому выводу на обмотке. Здесь сопротивление должно быть большим, стремиться к бесконечности. Если нет, тогда статор под замену.
Проведите проверку состоянию плюсовых диодов. Для этого минусовой щуп тестера подведите к плюсу генератора. Положительный щуп идёт на 3 контакта вывода диодов поочерёдно. При исправных диодах мультиметр должен показывать около 700-800 Ом.
При необходимости проведите дополнительные тесты генераторных компонентов с помощью тестера или мультиметра. При любых несоответствиях нормы элементы подлежат обязательной замене.

Сборка генератора осуществляется в обратной последовательности. Не забудьте учесть ранее нанесённые метки.

Стоит признать, что ремонт генератора на любом автомобиле, включая Hyundai Solaris, — достаточно сложная задача. Поэтому не стоит за неё браться, не будучи уверенными в своих силах и возможностях.

Если не хотите связываться с восстановлением и возможными рисками, просто снимите старый генератор с автомобиля Hyundai Solaris, возьмите аналогичное новое устройство и установите согласно инструкции. Это самый простой вариант решения проблемы. Но и наиболее дорогостоящий. Выбор за вами.

Что думаете про автомобиль Hyundai Solaris? Приходилось ли менять ремень генератор и ролик? С каким интервалом это делали? Выходил ли из строя генератор? Как решали эту проблему?
