Не работает прикуриватель на хёндай солярис: ремонт

Блоки под капотом

Основной блок

Расположен рядом с аккумулятором, в левой части моторного отсека.

Обозначение предохранителей

p, blockquote 14,0,0,0,0 —>

MDPS1	80А Блок MDPS (блок управления ЭУР (электро усилитель руля))
ALT	125/150А Распределительная коробка моторного отсека (предохранитель – F3, F4, F5, F6)
RR DEFOG	40А Реле обогревателя заднего стекла (распределительная коробка приборной панели)
ABS1	40А Блок управления ABS/ESP (АБС/ЕСП, анти блокировочная система)
ABS2	40А Блок управления ABS/ESP (АБС/ЕСП, анти блокировочная система)
BLOWER	40А Распределительная коробка моторного отсека (Реле 2 – Реле вентилятора кондиционера)
WIPER	10А Электродвигатель стекло очистителя (дворники), много функциональный переключатель (подрулевой переключатель), распределительная коробка моторного отсека (Реле 6)
ENG S2	10А Датчик кислорода (верхний), датчик кислорода (нижний), распределительная коробка моторного отсека (Реле 4, Реле 9), электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системы впуска с изменяемой геометрией
ENG S1	10А Клапан управления подачей масла № 1 (впуск /выпуск), распределительная коробка моторного отсека (Реле 3, Реле 11)
ENG E2	15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп)
H/LP RH	10А Фара правая
H/LP LH	10А Фара левая
IGN COIL	20А Катушки зажигания №1 – 4, конденсатор
INJECTOR	15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп), форсунки № 1–4
B/UP LP	10А Выключатель фонарей заднего хода
BATT1	40А Распределительная коробка приборной панели (предохранитель — F15, F16, F20, F21, F22, F23)
BATT2	50А Распределительная коробка приборной панели (предохранитель — F32, F33, F34, реле электро стекло подъемника)
IG2	40А Выключатель зажигания, распределительный блок PDM (реле IG2), Реле 1
C/FAN	40А Вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека (Реле 4, Реле 9)
ENG E1	30А Главное реле, распределительная коробка моторного отсека (предохранитель — Реле 13)
B/Alarm	10А Сирена охранной сигнализации, дополнительная распределительная коробка (Реле 15)
ENG T	20А PCM (Блок управления двигателем, ЭБУ)
LO/H LP	20А Ближний свет фар, распределительная коробка моторного отсека (Реле
HI/H LP	20А Дальний свет фар, распределительная коробка моторного отсека (Реле 7)
F/PUMP	15А Топливный насос (бензонасос), распределительная коробка моторного отсека (Реле 3)
HORN	15А Звуковой сигнал (клаксон), распределительная коробка моторного отсека (Реле 10)
ENG E3	15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп)
A/CON	10А Кондиционер (климат контроль, электро магнитная муфта компрессора кондиционера), распределительная коробка моторного отсека (Реле 11)
BATT3	40А Распределительная коробка приборной панели (предохранитель — F1, F5, F6, реле габаритных фонарей (ламп))
IG1	30А Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)
P/ OUTLET1	40А Прикуриватель, розетка, распределительная коробка приборной панели (реле розетки питания)

Назначение реле

Дополнительный блок

Крепился в правой части подкапотного пространства.

Расшифровка

p, blockquote 20,0,0,0,0 —>

FR HTD LH — 40А Реле обогрева (подогрева) лобового стекла (левая часть)
FR HTD RH — 40А Реле обогрева (подогрева) лобового стекла (правая часть)
FR HTD — 10А Переключатель на передней панели (включатель обогрева (подогрева) лобового стекла)
RLY. — Реле обогрева лобового стекла

p, blockquote 21,0,0,0,0 —> p, blockquote 22,0,0,0,1 —>

Есть чем дополнить материал — мы будем рады Ваши комментариям.

Проверка предохранителей

Прежде чем вы сможете проверить предохранители Хендай Крета, вы должны отыскать блок предохранителей. Информацию о его расположении вы можете найти в руководстве пользователя вашего автомобиля. Вы можете использовать цифровой мультиметр или тестер предохранителей. Оба этих устройства можно приобрести в ближайшем магазине автозапчастей. Вот несколько простых способов проверить состояние предохранителя:

• Проверьте напряжение. Настроив цифровой мультиметр на измерение напряжения в автоматическом диапазоне, подключите отрицательный измерительный провод к земле. Затем возьмите положительный измерительный провод и коснитесь обоих концов предохранителя. Хорошие предохранители будут показывать напряжение от 12 до 13, 6 Вольта, а перегоревшие будут показывать нулевое напряжение на одной из сторон. • Проверьте сопротивление. Снимите предохранитель и настройте цифровой мультиметр на измерение сопротивления. Затем проверьте оба конца предохранителя. Хороший предохранитель покажет “0” (нулевое сопротивление), а поврежденный “OL” (от англ. англ. «overloaded» перегруженный). • Используйте тестер предохранителей. В этом случае все, что вам нужно сделать, это прикоснуться к контактам на задней части предохранителя и посмотреть, что скажет индикатор. Если на нем загорится зеленая лампочка, то с предохранителем все в порядке, если красная – предохранитель нужно заменить.

Блок предохранителей Hyundai Solaris

На внутренней стороне крышки монтажного блока предохранителей и реле нанесена схема расположения элементов.

Внутри монтажного блока находится пинцет для извлечения предохранителей.

На боковой стенке монтажного блока установлен главный предохранитель.

Замена предохранителей производится пинцетом, реле меняется рукой.

Плавкие перемычки в главном предохранителе, расположенном на боковой стенке монтажного блока имеют такое расположение.

Номер плавкой перемычки

Реле задних фонарей

Гидроэлектронный модуль ABS, диагностический разъем

Гидроэлектронный модуль ABS

Реле обогрева заднего стекла

Реле вентилятора hyundai solaris

Сам монтажный блок hyundai solaris под капотом с открытой крышкой.

Номер предохранителя, плавкой вставки и реле

Звуковой сигнал hyundai solaris

Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок

Блок управления системой отопления

Электронный блок управления двигателем

Замок зажигания, кнопка пуска и остановки двигателя

Датчик положения распределительного вала, датчик концентрации кислорода

Электронный блок управления двигателем

Комбинация приборов, задние фонари

Реле звукового сигнала hyundai solaris

Реле замка зажигания, кнопки пуска и остановки двигателя

Реле выключателя блокировки зажигания

Реле вентилятора (низкая скорость)

Реле вентилятора (высокая скорость)

Реле диагностического разъема

Реле замка зажигания hyundai solaris

Реле замка зажигания, кнопки пуска и остановки двигателя

Реле аварийного предупреждения об экстренном торможении

Реле электронного блока управления двигателем

Реле топливного насоса

Реле электровентилятора радиатора системы охлаждения

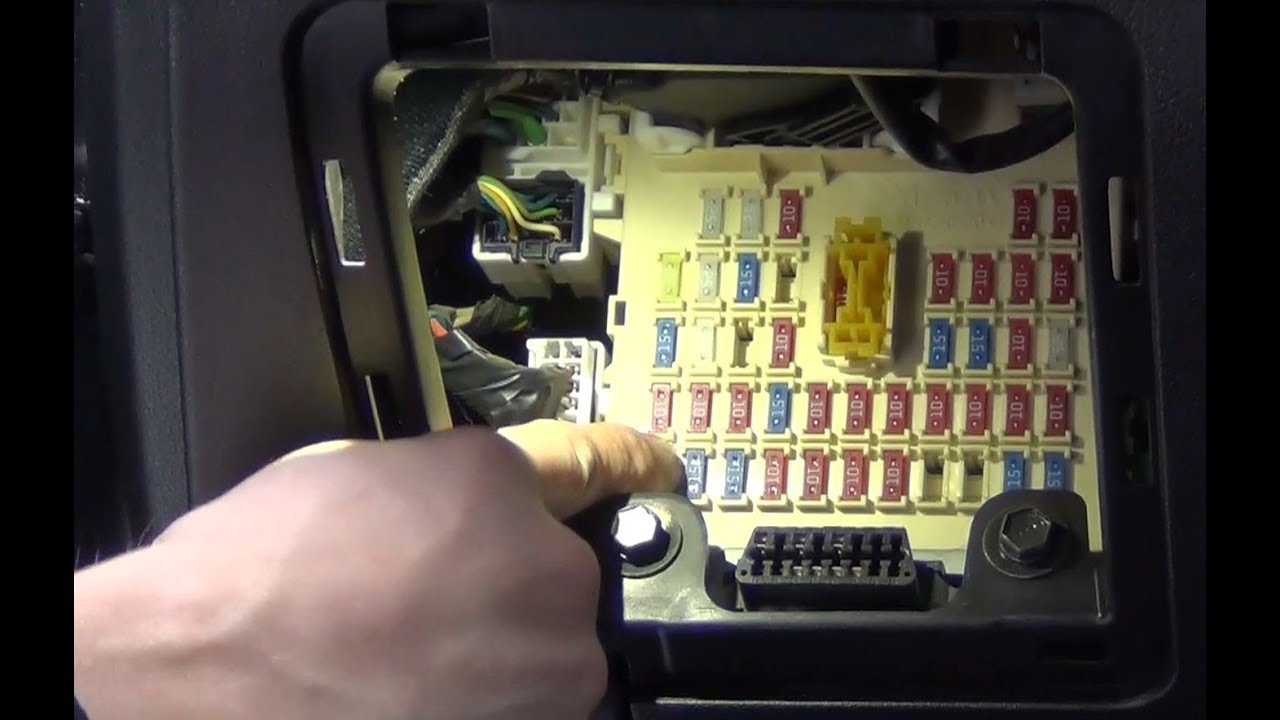

Предохранители в монтажном блоке в салоне хендай солярис.

Расположены в панели приборов. Чтобы добраться необходимо поддеть пальцами выемку в декоративной крышке и преодолевая усилие фиксаторов снять ее.

Обогреватель ветрового стекла

Розетка для подключения дополнительного оборудования

Предохранитель прикуривателя hyundai solaris

Сигнализатор отключения передней подушки безопасности

Подушка безопасности hyundai solaris

Выключатель аварийной сигнализации

Рычаг переключателя очистителя и омывателя ветрового стекла

Передние противотуманные фары

Реле экономии заряда аккумуляторной батареи*

Комбинация приборов hyundai solaris

Модуль управления системой безопасности

Гидроэлектронный модуль антиблокировочной системы

Выключатель фонаря света заднего хода

DAYTIME RUNNING LIGHT

Дневные ходовые огни

Выключатель аварийной сигнализации

Модуль управления электронного ключа

Кнопка пуска и остановки двигателя

Датчик скорости автомобиля

Электрические стеклоподъемники, люк

Очиститель ветрового стекла

Блок управления замками дверей

Блокировка электрических стеклоподъемников

Электрообогрев передних сидений hyundai solaris

Освещение салона, кондиционер

Задний левый фонарь, лампы освещения номерного знака, левая блок-фара

Правый задний фонарь, правая блок-фара

Реле стартера, противоугонная сигнализация

Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника

Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника

Система обогрева наружных зеркал заднего вида

Кондиционер hyundai solaris

Как снять главный предохранитель

Отверните две гайки и снимите наконеч ники проводов со шпилек монтажного блока

Подденьте отверткой и извлеките глав ный предохранитель

Снятие и установка монтажного блока в салоне hyundai solaris

Отсоедините провод от клеммы «минус» аккумуляторной батареи

Снимите нижнюю облицовку панели приборов

Откиньте фиксирующую скобу

Отсоедините от монтажного блока колодку жгута проводов. Аналогично отсоедините верхнюю колодку жгута проводов.

Отожмите фиксатор и отсоедините бо ковую колодку жгута проводов

Подденьте отверткой и извлеките диагностический разъем из кронштейна крепления монтажного блока

Отожмите фиксатор крепления и отсоедините реле от правой стенки монтажного блока.

Аналогично отсоедините нижнюю

и верхнюю колодки жгутов прово дов от левой стенки монтажного блока

Отверните две гайки крепления монтажного блока

Отведите монтажный блок в сторону и отсоедините три задние колодки жгутов проводов.

Снимите монтажный блок предохранителей

Где находится диагностический разъем хендай солярис

Он расположен в салоне автомобиля в панели приборов, возле блока предохранителей.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

Сгорел предохранитель (в салоне автомобиля);
Повреждена электрическая проводка;
Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

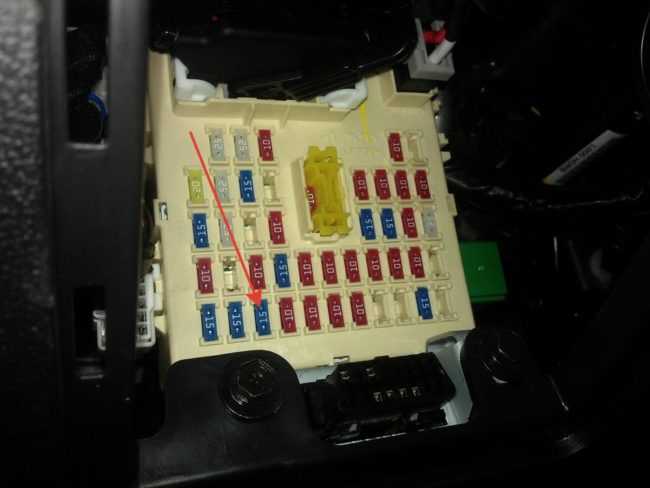

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Видео о замене предохранителя на розетку и прикуриватель в Хёндай Солярис

Смотрите это видео на YouTube

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

тестер;
вольтметр;
мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

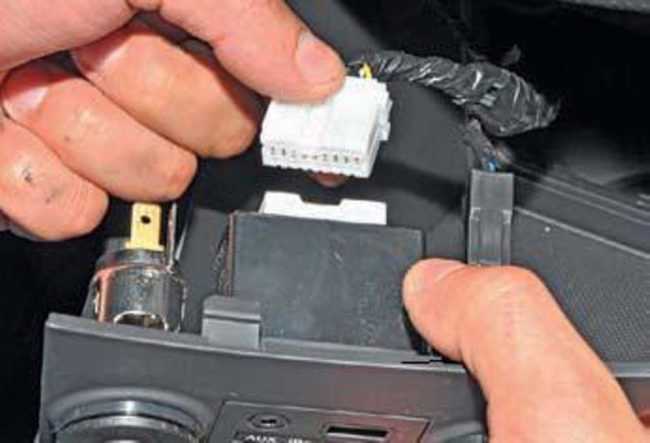

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Отсоединяем клеммы.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Видео о снятии панели розеток Хёндай Солярис

Смотрите это видео на YouTube

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Солярис. Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя. Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Реле и предохранители в Акценте – схема монтажных блоков реле и предохранителей в Hyundai Accent Tagaz

Записаться КонтактыБлок реле и предохранителей под капотом:1 – предохранитель 100А цепи генератора; 2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ); 3 – предохранитель 30А цепи ламп головного и габаритного света; 4 – предохранитель 20А цепи блока управления двигателем; 5 – предохранитель 30А цепи пуска двигателя и катушек зажигания; 6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя; 7 – разъем электропроводки; 8 – реле вентилятора отопителя; 9 – реле звукового сигнала; 10 – предохранитель 10А цепи лампы освещения салона; 11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения; 12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования; 13 – реле муфты компрессора кондиционера; 14 -гнездо реле противотуманных фар; 15 – резервное гнездо предохранителя; 16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала; 17 – предохранитель 10А цепи блока управления двигателем; 18 – реле вентилятора радиатора системы охлаждения двигателя; 19 – предохранитель 10А цепи включения кондиционера; 20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования; 21 – предохранитель 10А цепи блока управления двигателем; 22 – предохранитель 10А цепи муфты компрессора кондиционера; 23 -предохранитель 10А цепи звукового сигнала; 24 – предохранитель 15А цепи противотуманных фар; 25 – предохранитель 10А цепи правой лампы головного света; 26 – предохранитель 10А цепи левой лампы головного света; 27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля; 28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля; 29 – реле ламп габаритного света; 30 – резистор предварительного возбуждения генератора; 31 – реле стартера; 32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования; 33 – предохранитель 30А цепи электростеклоподъемников; 34 – предохранитель 30А цепи блока управления АБС; 35 – гнездо реле постоянно включенного ближнего света; 36 – реле топливного насоса; 37 – предохранитель 30А цепи блока управления АБС; 38,39 – гнездо диода; 40 – предохранитель 30А цепи вентилятора отопителя. Предохранители в салоне (у левой ноги внизу):1 – предохранитель 10А цепи указателей поворота; 2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов; 3 – предохранитель 10А цепи комбинации приборов; 4 – предохранитель 15А цепи подушки безопасности; 5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач; 6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ); 7 – предохранитель 10А цепи аварийной сигнализации; 8 – предохранитель 10А цепи сигналов торможения; 9 – предохранитель 20А цепи обогрева заднего стекла; 10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях; 11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла; 12 – предохранитель 10А цепи обогрева сиденья (опция); 13 – предохранитель 10А цепи АБС; 14 – резервное гнездо предохранителя; 15 – предохранитель 15А цепи прикуривателя; 16 – предохранитель 10А цепи наружных зеркал с электроприводом; 17 – предохранитель 10А цепи кондиционера; 18 – резервное гнездо предохранителя. Блок реле в салоне (за маленьким бардачком, вид снизу):1 – реле электронного распределения тормозных усилий (EBD); 2 – реле противотуманного света в задних фонарях; 3 – главное реле системы управления двигателем (для наглядности крепление отсоединено); 4 – реле ламп головного света; 5 – реле очистителя и омывателя ветрового стекла; 6 – реле АБС; 7 – реле электростеклоподъемников; 8 – реле обогрева заднего стекла; 9 – реле звукового сигнализатора; 10 – реле указателей поворота и аварийной сигнализации. Еще одно проблемное место с перемычками о котором многие и не догадываются. Блочок перемычек прячется между крылом и блоком предохранителей. Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.

Как поменять предохранитель прикуривателя на Хендай Солярис?

Процесс проведения работ по замене детали можно продемонстрировать на примере прикуривателя, но для всех салонных блоков он будет производиться в аналогичном порядке. Как оговорено на схеме, необходимо использовать только совместимые детали. Замена номинала, как в большую, так и в меньшую сторону недопустима.

Алгоритм замены:

определить местонахождение необходимого предохранителя. Для прикуривателя это будет F8 или F Они расположены на 1 и 2 месте сверху во втором ряду слева;
проверить, перегорела ли пластмассовая перемычка

Если да, это означает, что элемент вышел из строя;
достать перегоревшую деталь пинцетом, осторожно руками вставить на место новую.

Замена элемента из группы длительной стоянки, также расположенного в салонном блоке, потребует чуть больше внимания и усилий, этом потребуется плоская отвертка:

на блоке (возможно, его придется снять, если не хватит гибкости рук) находится желтый элемент;
находящиеся с его боков фиксаторы осторожно сжимаются пальцами с двух сторон, пока не освободятся защелки;
группа предохранителей вынимается;
фиксатор поддевается отверткой, из желтого фиксатора достается красный элемент и заменяется новым;
также необходимо действовать со вторым;
после смены фиксатор устанавливается на место.

Для Хендай Солярис замена предохранителей своими руками становится простым и экономичным способом отказаться от дорогостоящего ремонта в авторизованном сервисе.

Заменить перегоревший элемент можно в течение 5 минут, а времени, средств и нервов это сэкономит значительно больше. Необходимо заранее быть готовым к любым нештатным ситуациям и иметь в перчаточном ящике небольшой запас работающих элементов необходимого номинала.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Замена предохранителя прикуривателя хендай солярис — разбираемся во всех подробностях

Устройство просто не будет работать, а несовместимость предохранителей может снизить общий уровень безопасности транспортного средства. Для работы необходимы будут пинцет и перчатки. Замена элемента из группы длительной стоянки, также расположенного в салонном блоке, потребует чуть больше внимания и усилий, этом потребуется плоская отвертка:.

Для Хендай Солярис замена предохранителей своими руками становится простым и экономичным способом отказаться от дорогостоящего ремонта в авторизованном сервисе. Заменить хендай солярис предохранитель прикуривателя элемент можно в течение 5 минут, а времени, средств и нервов это сэкономит значительно.

Схема предохранителей и реле Hyundai Solaris

Необходимо заранее быть готовым к любым нештатным ситуациям и иметь в перчаточном ящике небольшой запас работающих элементов необходимого номинала. Блок управления системой Хендай солярис предохранитель прикуривателя Key электронный ключ, бесключевой доступвыключатель концевик стоп-сигналов. Вентилятор кондиционера, распределительная коробка моторного отсека Реле 2блок управления кондиционером. Индикатор положения рычага селектора АКПП автоматическая трансмиссия : выключатель режима Sport, переключатель режимов трансмиссии, выключатель стоп-сигналов.

Механическая трансмиссия: блок реле и предохранителей моторного отсека, выключатель стоп-сигналов. Правая фара, аудиосистема магнитола, ГУпереключатель приборной панели, подогрев руля, комбинация приборов щиток приборов. Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника переднего пассажира.

Переключатели задних электростеклоподъемников, переключатель центральной панели, блок управления кондиционером. Блок управления подогревом задних сидений, положения рычага селектора АКПП выключатель спортивного режима. Электродвигатель стеклоочистителя дворникимногофункциональный переключатель подрулевой переключательраспределительная коробка моторного отсека Реле 6.

Датчик кислорода верхнийдатчик кислорода нижнийраспределительная коробка моторного отсека Реле 4, Реле 9электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системы впуска с изменяемой геометрией. Хендай солярис предохранитель прикуривателя коробка приборной панели предохранитель — F32, F33, F34, реле электростеклоподъемника.

Вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека Реле 4, Реле 9. Кондиционер климат контроль, электромагнитная муфта компрессора кондиционерахендай солярис предохранитель прикуривателя коробка моторного отсека Реле

Не работает прикуриватель на Хёндай Солярис: ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.
