Блоки под капотом
Блок с реле
Дополнительный блок реле располагается под капотом на перегородке.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
Блок на крышке АКБ
Он находится на самой крышке аккумуляторной батареи.
Состоит из отдела предохранителей и плавких вставок высокой мощности.
Схема
Обозначение
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Замена предохранителей Солярис. Фото, инструкция как поменять предохранитель на Хендай Солярис
Как происходит замена предохранителя Хендай Солярис 2013 года (он же Хендай Акцент 4) показывает данный фотоотчет. На автомобиль установлены плоские низкопрофильные предохранители сравнительно нового образца. Стандартные мини-предохранители (которые чуть выше) можно использовать в качестве альтернативы.
Предохранители различаются по номиналу мощности (в амперах) и для удобства окрашены в разные цвета. Новый предохранитель должен быть того же цвета/номинала, что и сгоревший.
Предохранители находятся в двух блоках: под капотом и в салоне. Блок в подкапотном пространстве расположен вблизи аккумуляторной батареи. Салонный блок предохранитель спрятан за панелью слева внизу от рулевой колонки, возле того места, где обычно находится левое колено водителя.
Как поменять предохранители Хендай Солярис
Для замены предохранителя нужно сжать фиксаторы спереди и сзади и убрать крышку блока. Если речь идет о замене предохранителя в салонном блоке, тогда нужно двумя пальцами поддеть панель, закрывающую блок.

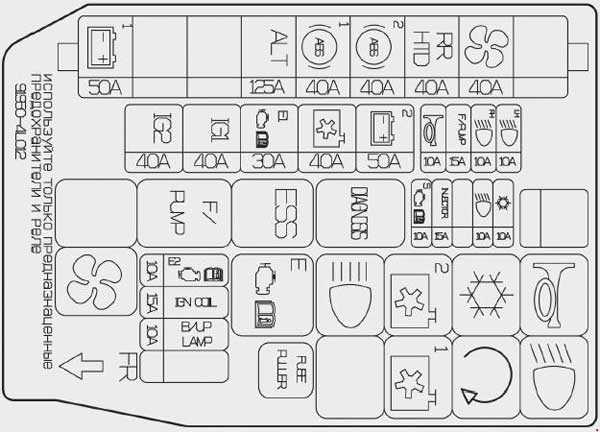

С обратной стороны на крышке нарисована схема предохранителей Хендай Солярис, такая же есть в руководстве по ремонту. Они дают возможность узнать, как найти нужный предохранитель, к примеру, предохранитель прикуривателя. Кроме того с обратной стороны крышки подкапотного блока должен быть инструмент для замены — обычные пластиковые щипцы.
Определив по схеме какой предохранитель надо поменять, его нужно ухватить щипцами и извлечь. Затем осмотреть против света, чтобы проверить, перегорела ли полоска металла («нить») внутри.
После этого надо установить новый предохранитель того же номинала (10А, 15А, 20А, 25А и т.д.). Установка происходит в обратном порядке.
После этого следует проверить потребитель, неисправность которого привела к замене предохранителя — стеклоподъемник, фары, звуковой сигнал и тому подобное.
Если он по прежнему не работает, значит есть короткое замыкание в цепи или неполадка кроется в самом потребителе электричества.
1

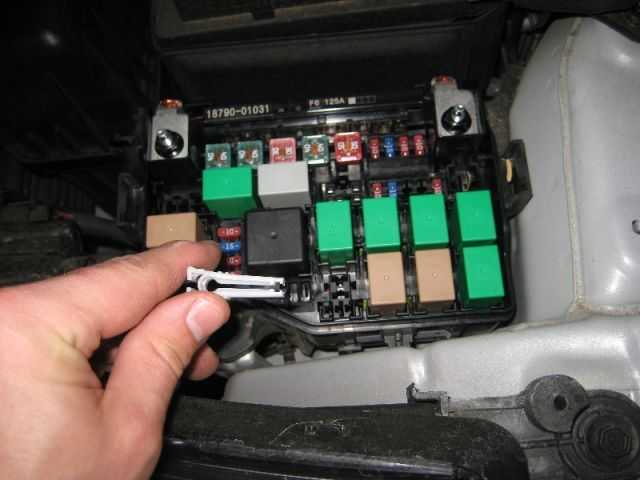

Блок предохранителей под капотом Хендай Солярис 2013 года.
4
Снять крышку. С обратной стороны есть схема расположения и запасные предохранители.
5
Предохранители под капотом.
7
Блок предохранителей в салоне находится за панелью слева.
9
Снять. С обратной стороны тоже есть схема расположения предохранителей.
10

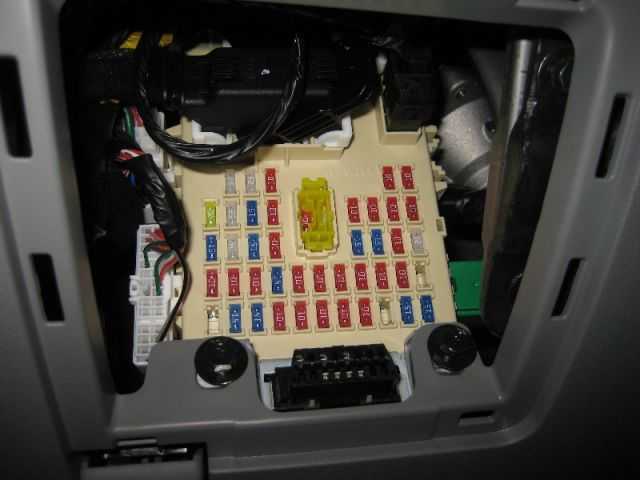

Блок предохранителей в салоне.
11
Взять пинцетом нужный предохранитель.
12
Вытащить из посадочного места.
13
Осмотреть целостность против света.
14
Вставить предохранитель обратно.
15
18
Замена завершена, далее нужно проверить потребитель.
Блок предохранителей Hyundai Solaris
Рассмотрены автомобили седан, хэтчбек 1.4, 1.6 л 2011, 2012, 2014, 2015 года выпуска
Где расположены предохранители и реле хендай солярис.
В монтажном блоке моторного отсека — цифра 11
Чтобы добраться до предохранителей необходимо нажать на фиксаторы и открыть крышку
На внутренней стороне крышки монтажного блока предохранителей и реле нанесена схема расположения элементов.
Внутри монтажного блока находится пинцет для извлечения предохранителей.
На боковой стенке монтажного блока установлен главный предохранитель.
Замена предохранителей производится пинцетом, реле меняется рукой.
Плавкие перемычки в главном предохранителе, расположенном на боковой стенке монтажного блока имеют такое расположение.
Гидроэлектронный модуль ABS, диагностический разъем
Реле обогрева заднего стекла
Реле вентилятора hyundai solaris
Сам монтажный блок hyundai solaris под капотом с открытой крышкой.
Номер предохранителя, плавкой вставки и реле
Звуковой сигнал hyundai solaris
Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок
Блок управления системой отопления
Электронный блок управления двигателем
Замок зажигания, кнопка пуска и остановки двигателя
Датчик положения распределительного вала, датчик концентрации кислорода
Комбинация приборов, задние фонари
Реле звукового сигнала hyundai solaris
Реле замка зажигания, кнопки пуска и остановки двигателя
Реле выключателя блокировки зажигания
Реле вентилятора (низкая скорость)
Реле вентилятора (высокая скорость)
Реле диагностического разъема
Реле замка зажигания hyundai solaris
Реле аварийного предупреждения об экстренном торможении
Реле электронного блока управления двигателем
Реле электровентилятора радиатора системы охлаждения
Предохранители в монтажном блоке в салоне хендай солярис.
Расположены в панели приборов. Чтобы добраться необходимо поддеть пальцами выемку в декоративной крышке и преодолевая усилие фиксаторов снять ее.
Обогреватель ветрового стекла
Розетка для подключения дополнительного оборудования
Предохранитель прикуривателя hyundai solaris
Сигнализатор отключения передней подушки безопасности
Подушка безопасности hyundai solaris
Рычаг переключателя очистителя и омывателя ветрового стекла
‘Задний противотуманный фонарь
Передние противотуманные фары
Реле экономии заряда аккумуляторной батареи*
Комбинация приборов hyundai solaris
Модуль управления системой безопасности
Гидроэлектронный модуль антиблокировочной системы
Выключатель фонаря света заднего хода
Модуль управления электронного ключа
Датчик скорости автомобиля
Электрические стеклоподъемники, люк
Очиститель ветрового стекла
Блок управления замками дверей
Блокировка электрических стеклоподъемников
Электрообогрев передних сидений hyundai solaris
Освещение салона, кондиционер
Задний левый фонарь, лампы освещения номерного знака, левая блок-фара
Правый задний фонарь, правая блок-фара
Реле стартера, противоугонная сигнализация
Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
Система обогрева наружных зеркал заднего вида
Кондиционер hyundai solaris
Как снять главный предохранитель
Отверните две гайки и снимите наконеч ники проводов со шпилек монтажного блока
Подденьте отверткой и извлеките глав ный предохранитель
Снятие и установка монтажного блока в салоне hyundai solaris
Отсоедините провод от клеммы «минус» аккумуляторной батареи
Снимите нижнюю облицовку панели приборов
Откиньте фиксирующую скобу
Отсоедините от монтажного блока колодку жгута проводов. Аналогично отсоедините верхнюю колодку жгута проводов.
Отожмите фиксатор и отсоедините бо ковую колодку жгута проводов
Подденьте отверткой и извлеките диагностический разъем из кронштейна крепления монтажного блока
Отожмите фиксатор крепления и отсоедините реле от правой стенки монтажного блока.
Аналогично отсоедините нижнюю
и верхнюю колодки жгутов прово дов от левой стенки монтажного блока
Отверните две гайки крепления монтажного блока
Отведите монтажный блок в сторону и отсоедините три задние колодки жгутов проводов.
Снимите монтажный блок предохранителей
Где находится диагностический разъем хендай солярис
Он расположен в салоне автомобиля в панели приборов, возле блока предохранителей.
Hyundai Solaris Manual
Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в блоке моторного отсека…
…нажав на две пластмассовые защелки…
…снимаем крышку монтажного блока.
На обратной стороне крышки закреплены запасные предохранители и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым.
На автомобиле установлены предохранители с короткими контактами. Если такого предохранителя нет, вместо него можно установить предохранитель с длинными контактами.
Предохранитель большого размера вынимаем из блока рукой и заменяем его новым.
Реле вынимаем из блока рукой и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

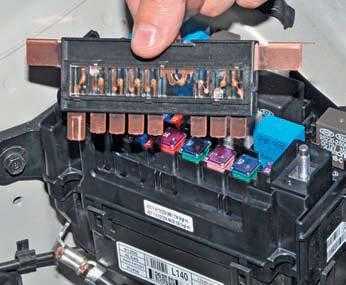

Для замены блока силовых предохранителей…
…головкой на «10» отворачиваем гайку крепления блока.
Снимаем со шпильки наконечник провода. Аналогично отсоединяем наконечник другого провода.
Вынимаем блок силовых предохранителей из монтажного блока и заменяем его новым. Устанавливаем на место крышку монтажного блока. Для замены предохранителей монтажного блока в салоне…
…потянув, снимаем крышку монтажного блока с панели приборов. Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Для замены предохранителя группы предохранителей длительной стоянки…
…сжимаем два фиксатора (для наглядности показано на снятом монтажном блоке)…
…и вынимаем группу предохранителей.
Поддев отвёрткой фиксатор…
…вынимаем предохранитель и заменяем его новым. Аналогично заменяем другой предохранитель.
На обратной стороне крышки закреплены запасные предохранители и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Салонный блок предохранителей
Замена предохранителей проводится довольно простым образом. Главное производить замену прерывателей цепи при заглушенном двигателе, зажигание автомобиля должно быть отключено.
- Необходимо слегка отвести от панели пластиковую крышку блока в салоне и отжать фиксаторы.
- Сняв крышку необходимо найти неисправный предохранитель.
Стоит запомнить! Нельзя производить замену неисправных предохранителей на вставки из проволоки. Использование перемычек, нерассчитанных под электрическую цепь, может привести к замыканию и пожару.
Воспользовавшись специальным пинцетом извлечь перегоревшую деталь.
На заметку! Если предохранитель сгорел дотла, узнать номинал детали возможно воспользовавшись схемой, расположенной на обратной стороне пластиковой крышки блока.
Новый элемент следует установить при помощи пинцета до полной его посадки.
На заметку! Если предохранитель сгорел дотла, узнать номинал детали возможно воспользовавшись схемой, расположенной на обратной стороне пластиковой крышки блока.
Возможные неисправности с подогревом кресел
Устройство подогрева в неотклонимом порядке обладает предохранителем. На ВАЗ-2114 за размеренную работу обогрева отвечает два таких элемента. Один предохранитель находится в монтажном блоке (F16), другой размещается под приборной панелью.
Если вы заметили, что при включении обогрева контрольные лампы не загораются – проблема, скорее всего, кроется в предохранителях.
Проблемы с реле:
- Включение системы происходит в электромагнитном реле, которое располагается под приборной панелью.
- После срабатывания узла, проверьте мультиметром напряжение на 87-й клемме.
- Если срабатывание не происходит, тогда нужно омметром исследовать обмотку реле на выводах 86 и 87.
- Если проблема кроется в реле, его нужно заменить.
Еще одной проблемой может быть обыденное отсутствие питания. Чтобы проверить это, сделайте следующее:
- Необходимо проверить питание при выключенном питании на разъемах под креслами.
- Черный провод – масса автомобиля, второй – это питание, на котором должно быть 12 вольт.
- Омметром проверьте сопротивление обмоток нагревателей. Как показывает практика, проблема чаще всего кроется именно здесь. Обмотки обгорают или обрываются.
В зависимости от ситуации, проблему с подогревом сидений удается решить самостоятельно. Однако для этого необходимо разбирать кресла.
Подводя итог статьи, отметим, что мы рассмотрели далеко не все возможные причины, почему может не работать подогрев сидений. Но используя вышеизложенную информацию, вы будете знать, в каком направлении нужно двигаться, чтобы определить проблему.
Если у вас есть опыт в проведении подобного плана ремонта, тогда найти неисправность для вас не будет трудным делом. В ином случае мы рекомендуем обратиться к специалисту.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
Товарищи, не работает подогрев водительского сиденья, что делать? искать проблему в предохранителе или где-нибудь еще. Сама кнопка горит, пассажирское работает на Ура. Ваз 2114 2011 года.
Привет пацаны. Не работает подогрев водительского сиденья. Кнопку нажимаю кнопка гарит что включено а сиденье не греет. Может кто сталкивался?
Где находится реле стартера Хендай Солярис
Вопрос, где стоит стартер, интересует тех автомобилистов, кто собирается снимать и ремонтировать устройство самостоятельно. В тех случаях, когда прибор вращается вхолостую или вовсе не крутится, требуется провести его диагностику и, возможно, последующий ремонт стартера. В данной статье разберем, где находится стартер на Хендай Солярис – расположение и снятие устройства.
Где находится стартер на Солярисе?
Стартер находится в передней части двигателя на приливе блока цилиндров снизу. Чтобы добраться до него, нужно поставить автомобиль на эстакаду или смотровую яму.
Снять устройство достаточно просто – нужно снять фишку, демонтировать защиту стартера и выкрутить его болты крепления (2 шт.). Предварительно обязательно нужно отключить минусовую клемму АКБ.
В схеме блока реле Соляриса,стартер находится по кодом «К7».
Где находится реле стартера Хендай Солярис?
Реле стартера установки в блоке предохранителей, точное место его расположения показано на картинке. Оно имеет две обмотки и является электромагнитным. Втягивающее реле стартера находится в самом устройстве на передней крышке – чтобы до него добраться, необходимо предварительно снять стартер и открутить винты крепления реле.
Стартер Хендай Солярис является электродвигателем постоянного тока. После поворота ключа зажигания реле стартера толкает муфту посредством рычага. Далее начинает двигаться шестерня бендикса, и реле посылает питание на электродвигатель стартера. За счет этого обеспечивается вращение маховика двигателя и автомобиль заводится. Все это происходит за несколько секунд.
Если через 3 секунды двигатель Солярис не завелся, проблема может быть именно в стартере
Поэтому важно знать, где находится стартер на Хендай Солярис, как до него добраться и проверить устройство на работоспособность

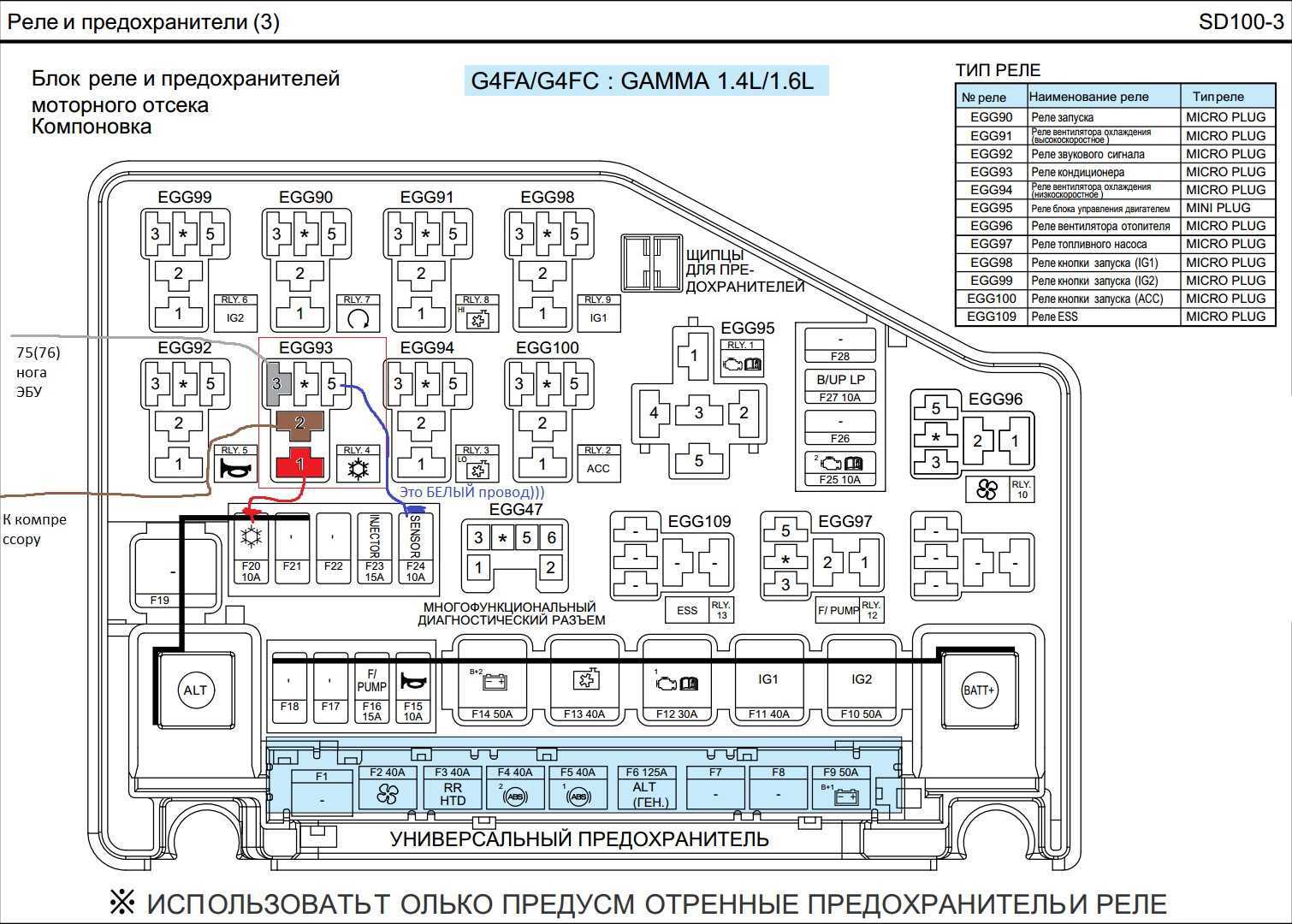

Расшировка других кодов реле
| Реле монтажного блока в моторном осеке | ||
| Обозначение | Наименовние | Включаемые цепи |
| К1 | Главное реле | Система управления двигателем |
| К2 | Не используется | — |
| К3 | Реле низкой скорости вентилятора системы охлаждения | Электродвигатель вентилятора |
| К4 | Реле компрессора кондиционера | Муфта компрессора кондиционера |
| К5 | Реле звукового сигнала | Звуковой сигнал |
| К6 | Не используется | — |
| К7 | Реле стартера | Тяговое реле стартера |
| К8 | Реле высокой скорости вентилятора системы охлаждения | Электродвигатель вентилятора |
| К9 | Не используется | — |
| К10 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
| К11 | Не используется | — |
| К12 | Реле топливного насоса | Топливный насос |
| К13 | Исполнительное реле сигналов торможения | Сигналы торможения, дополнительный сигнал торможения |
Посмотрите интересное видео по этой теме:
eurasia-avto.ru
Блок предохранителей и реле в салоне
Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне
В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).
Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2
Для доступа к реле необходимо:
Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку
Для доступа к предохранителям :
Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка
Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| СОЛАНО 620 | ||
| 1 | 10 А | Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта)) |
| 2 | 15 А | Указатели поворотов, аварийная сигнализация (аварийка) |
| 3 | 10 А | Бензонасос (топливный насос) |
| 4 | 15 А | Стеклоочиститель лобового стекла (дворники) |
| 5 | 15 А | Прикуриватель |
| 6 | 10 А | Резервный (запасной) |
| 7 | 10 А | Тормозная система ABS (питание на блок АБС) |
| 8 | 5 А | Электронный блок управления электрооборудованием «ВСМ» (блок комфорта) |
| 9 | 5 А | Противотуманные фонари — задние |
| 10 | 15 А | Магнитола (аудиосистема) |
| 11 | 15 А | Сигнал (гудок, клаксон) |
| 12 | 5 А | Магнитола (управление аудиосистемой на руле) |
| 13 | 10 А | Огни света заднего хода |
| 14 | 5 А | Замок зажигания (контроль замка от ВСМ) |
| 15 | 5 А | Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей |
| 16 | 10 А | Габариты; дневные ходовые огни |
| 17 | 15 А | Резервный (запасной) |
| 18 | 10 А | Электропривод боковых зеркал заднего вида |
| 19 | 10 А | Электронный блок управления отопителем (печкой) и кондиционером (A/C) |
| 20 | 5 А | СТОП-сигналы |
| 21 | 10 А | Система управления Подушками безопасности SRS |
| 22 | 10 А | Плафоны освещения внутри салона, подсветка замка зажигания |
| 23 | 30 А | Стеклоподъемники |
| 24 | 5 А | Питание на кнопки центрального замка (блок упр-ия отопителем) |
| 25 | 10 А | Резервный (запасной) |
| 26 | 10 А | Комбинация/набор приборов |
| 27 | 5 А | Резервный (запасной) |
| 28 | 15 А | Резервный (запасной) |
| 29 | 10 А | Люк в крыше (электропривод) |
| 30 | 10 А | Резервный (запасной) |
| 31 | 10 А | Резервный (запасной) |
| 32 | 25 А | Резервный (запасной) |
| 33 | 30 А | Резервный (запасной) |
| 34 | 30 А | Зажигание АМ2 |
| 35 | 30 А | Зажигание АМ1 |
| 36 | 30 А | Обогрев / подогрев заднего стекла |
| 37 | — | Пинцет для извлечения предохранителей |
| 38 | 15 А | Обогрев / подогрев передних сидений |
| 39 | 5 А | Комбинация/набор приборов |
| 40 | 20 А | Резервный (запасной) |
| 41 | 15 А | Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала |
| СОЛАНО 2 | ||
| 1 | 15 А | Диагностический разъем / Аудиовидеосистема |
| 2 | 10 А | Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS) |
| 3 | 10 А | Задние противотуманные фонари |
| 4 | 15 А | Резервный (запасной) |
| 5 | 10 А | Стоп-сигналы |
| 6 | 10 А | Контроллер системы кондиционирования |
| 7 | 15 А | Прикуриватель |
| 8 | 5 А | Блока управления кондиционером |
| 9 | 30 А | Стеклоподъемники электрические |
| 10 | 15 А | Указатели поворота |
| 11 | 25 А | Генератор |
| 12 | 15 А | Электрическпя блокировка рулевой колонки (ESCL) |
| 13 | 5 А | Магнитола (выключатель электропитания аудио- видеосистемы) |
| 14 | 15 А | Резервный (запасной) |
| 15 | 5 А | Лампы подсветки двери, фонарь подсветки багажника |
| 16 | 15 А | Люк в крыше (электропривод) |
| 17 | 10 А | Электропитание блока управления ABS (АБС) |
| 18 | 10 А | Система управления Подушками безопасности SRS |
| 19 | 15 А | Бензонасос (топливный насос) |
| 20 | 10 А | Электропривод боковых зеркал заднего |
| 21 | 20 А | Стеклоочиститель (дворники) |
| 22 | 10 А | Плафоны освещения внутри салона, подсветка замка зажигания |
| 23 | 10 А | Габаритные огни |
| 24 | 5 А | Комбинация/набор приборов |
| 25 | 15 А | Центральный замок |
| 26 | 10 А | Предохранитель B+ комбинации приборов |
| 27 | 5 А | Резервный (запасной) |
| 28 | 20 А | Резервный (запасной) |
| 29 | 10 А | Предохранитель B+ блока BCM |
| 30 | 10 А | Резервный (запасной) |
| 31 | 25 А | Резервный (запасной) |
| 32 | 15 А | Резервный (запасной) |
| 33 | 30 А | Резервный (запасной) |
| 34 | 20 А | Электропривод передних сидений |
| 35 | 20 А | Стартер |
| 36 | 30 А | Обогрев / подогрев заднего стекла |
| 37 | — | Пинцет для извлечения предохранителей |
| 38 | 10 А | Блок управления трансмиссией (TCU) |
| 39 | 10 А | Управление электропитанием блока BCM |
| 40 | 15 А | Обогрев / подогрев сидений |
| 41 | 10 А | Фонари заднего хода |
Реле
Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2
| № на схеме | Защищаемая цепь |
|---|---|
| СОЛАНО 620 | |
| R1 | Реле звукового сигнала |
| R2 | Реле задних противотуманных огней |
| R3 | Реле Бензонасоса (топливного насоса) |
| R4 | Реле обогрева / подогрева заднего стекла |
| R5 | Пусто (резерв) |
| R6 | Пусто (резерв) |
| R7 | Реле розетки для подключения дополнительного оборудования |
| СОЛАНО 2 | |
| R1 | Реле задних противотуманных огней |
| R2 | Реле обогрева / подогрева заднего стекла |
| R3 | Реле Бензонасоса (топливного насоса) |
| R4 | Реле START (стартер) |
| R5 | Реле ACC (замок зажигания положение ACC) |
| R6 | Реле IG1 (зажигание 1) |
| R7 | Реле IG2 (зажигание 2) |
